MANUAL DE UTILIZARE XXL Camera Laserliner
Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Acest document trebuie păstrat și la predarea mai departe a aparatului.
Functie / Utilizare
Flex / XXL / Ultra Camera este o unitate de cameră pentru conectarea la unitatea de bază VideoFlex. Împreună cu unitatea de bază sunt transmise imagini video color către ecranul LCD din locurile greu accesibile de ex. din spații cu goluri, puțuri, zidărie sau din domeniul auto.
Indicații generale de siguranță
- Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.
- Aparatele de măsură și accesoriiile nu constituie o jucărie. A nu se lăsa la îndemâna copiilor.
- Aparatul nu trebuie să fie modificat constructiv.
- Nu expuneti aparatul la sarcini mecanice, temperaturi ridicate sau vibrații puternice.
– Aparatul nu trebuie să mai fie folosit atunci când una sau mai multe dintre funcțiile acestuia s-au defectat sau nivelul de încărcare a bateriilor este redus. - Capul camerei video nu este rezistent la acid sau la foc.
– Se va acorda deosebită atenție faptului ca Flex / XXL / Ultra Camera să nu intre în contact cu chimicalele, tensiune electrică, obiectele aflate în mișcare sau încinse. Astfel se poate cauza deteriorarea instrumentului și utilizatorul se poate accidenta foarte grav. - Nu este permisă utilizarea Flex / XXL / Ultra Camera pentru consultare medicală/consultarea perosanelor.
– Tineți cont de prevederile de siguranță ale autorităților locale resp. naționale privind utilizarea corespunzătoare a aparatului. - Aparatul nu este adecvat pentru măsurători în apropierea unor tensiuni periculoase. De aceea, la măsurători în apropierea unor instalații electrice, acordați întotdeauna atenție absenței tensiunii în elementele conducătoare. Absența tensiunii și siguranța împotriva repornirii trebuie să fie garantate prin intermediul unor măsuri adecvate.
Indicații de siguranță
Manipularea cu razele optice artificiale OStrV
Orificiu LED
- Aparatul lucrează cu LED-uri din grupul de risc RG 0 (grupă liberă, fără risc) conform standardelor în vigoare pentru siguranța fotobiologică (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) în edițiile actuale ale acesteia.
- Razele de acces a ledurilor nu sunt periculoase pentru ochiul uman și pielea umană în cazul utilizării conforme cu destinația și în cazul deservirii în mod rezonabil și previzibil.
Indicații de siguranță
Manipularea cu razele electromagnetice
– Aparatul de măsură respectă prescripțiile și valorile limită pentru compatibilitatea electromagnetică în conformitate cu directiva EMC 2014/30/UE.
Laserliner
- Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi, la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei influențe periculoase sau a unei perturbații de la și din cauza aparatelor electrice.
Indicații privind întreținerea și îngrijirea
Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenți de curățare, abrazivi și de dizolvare. Depozitați aparatul la un loc curat, uscat.


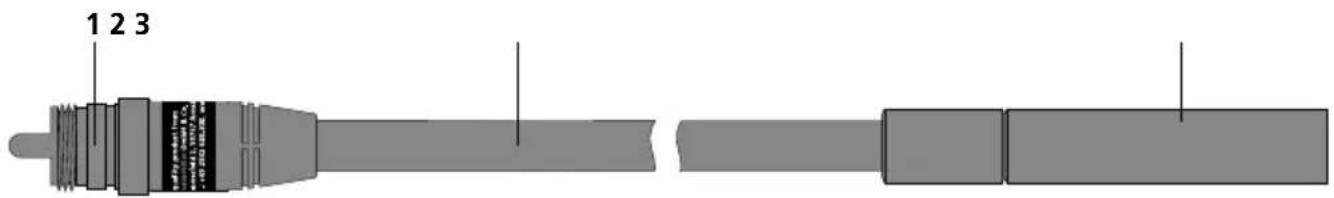

1 2 31 Mufă unitate de bază
3 Cap cameră cu 4 leduri de înaltă performanță
2 Furtun flexibil

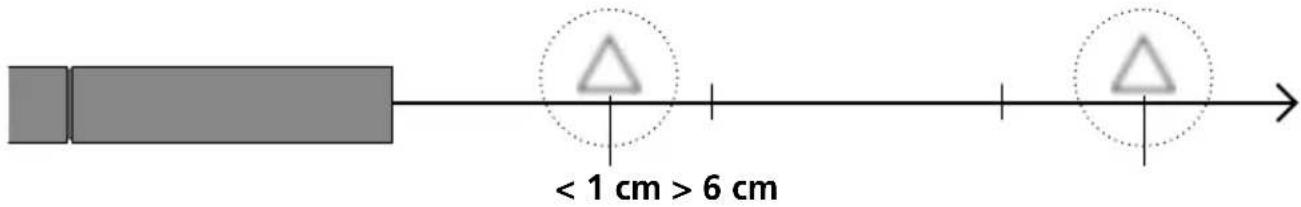

1 Domeniu de reglare a clarității
Flex / XXL / Ultra Camera furnizează imagini clare în domeniul de 1 - 6 cm în fața camerei.


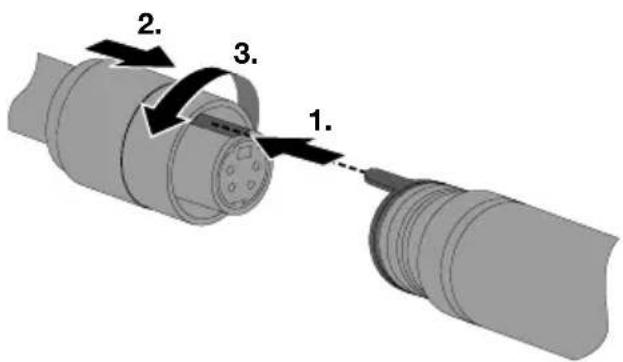

< 1 cm > 6 cm2 Mufă furtun flexibil
Ne rezervăm dreptul să efectuăm modificări tehnice. 20W50
| Rezoluție cameră 640 x 480 pixeli | |
| Cap cameră video ø 9 mm | |
| Tip protecție IP 68 (Adâncimea de operare 1,5 m, 60 min.) | |
| Radius min. de curbare sondă cu cameră 70 mm | |
| Câmp de vizibilitate (FOV) 53° | |
| Profunzime (DOF) 1 ... 6 cm | |
| Diametru sondă cu cameră 6 mm | |
| Lungime sondă cu cameră Flex 1,5 m | |
| Lungime sondă cu cameră XXL 5 m | |
| Lungime sondă cu cameră Ultra 10 m | |
| Lungime cap cameră video 50 mm | |
| Condiții de lucru | 0°C ... 45°C, umiditate aer max. 20 ... 85% rH, fără formare condens, înălțime de lucru max. 4000 m peste NN (nul normal) |
| Condiții de depozitare -10°C ... 60°C, umiditate aer max. 80% rH | |
| Dimensiuni (L x Î x A) Flex 1500 x 19 x 19 mm | |
| Dimensiuni (L x Î x A) XXL | 5000 x 19 x 19 mm |
| Dimensiuni (L x Î x A) Ultra | 10000 x 19 x 19 mm |
| Greutate Flex | 165 g |
| Greutate XXL | 550 g |
| Greutate Ultra | 1100 g |
Prevederile UE și debarasarea
Aparatul respectă toate normele necesare pentru circulația liberă a mărfii pe teritoriul UE.
Acest produs este un aparat electric și trebuie colectat separat și debarasat în conformitate cu normativa europeană pentru aparate uzate electronice și electrice.
Pentru alte indicații privind siguranța și indicații suplimentare vizitați:
http://laserliner.com/info?an=AKV
