MANUALE UTENTE XXL Camera Laserliner
Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.
Funzione / utilizzo
La Flex / XXL / Ultra Camera è un'unità obiettivo da collegare all'unità base VideoFlex. Abbinata all'unità base invia immagini video a colori allo schermo LCD per controllare punti difficilmente accessibili, per esempio cavità, sotterranei, muri o autoveicoli.
Indicazioni generali di sicurezza
- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
- Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
- La struttura dell'apparecchio non deve essere modificata.
- Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.
- Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
- La testina di ripresa non resiste agli acidi o al fuoco.
- La Flex / XXL / Ultra Camera non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni dell'utente.
- La Flex / XXL / Ultra Camera non deve essere utilizzata per analisi mediche o indagini eseguite su persone.
- Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.
- L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduttivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.
Indicazioni di sicurezza
Utilizzo con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.
Apertura di uscita LED
– L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
- Se si rispetta la destinazione d'uso dei LED e un uso in condizioni ragionevolmente prevedibili, la loro radiazione sensibile non è pericolosa per l'occhio e la pelle dell'uomo.
Indicazioni di sicurezza
Lavorare in presenza di radiazione elettromagnetica
- L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
- Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.
Indicazioni per la manutenzione e la cura
Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.
2 Tubo flessibile
3 Testina di ripresa con 4 LED ad alto rendimento

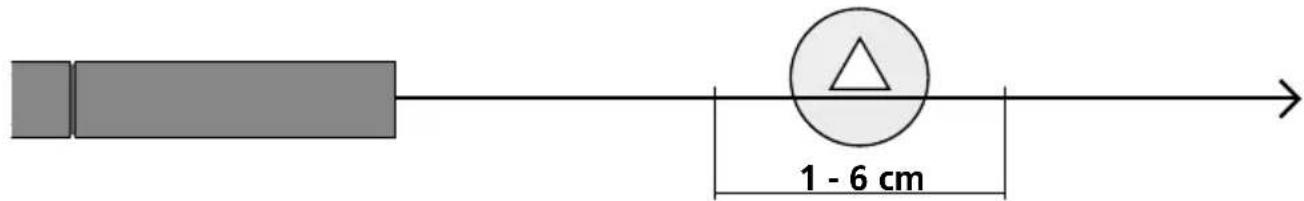

1 Profondità di campo
La Flex / XXL / Ultra Camera fornisce immagini nitide riprese davanti alla testa dell'obiettivo in un campo compreso tra 1 e 6 cm.


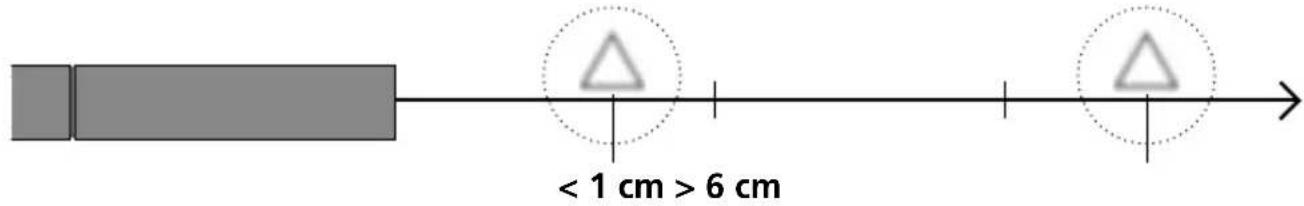

1 - 6 cmLe immagini degli oggetti molto al di fuori da questa zona di messa a fuoco possono essere sfocate.
Con riserva di modifiche tecniche. 20W50
| Risoluzione telecamera 640 x 480 pixel | |
| Testina di ripresa ø 9 mm | |
| Grado di protezione IP 68 (profondità d'immersione 1,5 m, 60 min.) | |
| Raggio di curvatura min. sonda con telecamera 70 mm | |
| Campo visivo (FOV) 53° | |
| Profondità di campo (DOF) 1 ... 6 cm | |
| Diametro sonda con telecamera 6 mm | |
| Lunghezza sonda con telecamera Flex 1,5 m | |
| Lunghezza sonda con telecamera XXL 5 m | |
| Lunghezza sonda con telecamera Ultra 10 m | |
| Lunghezza testina di ripresa 50 mm | |
| Condizioni di lavoro | 0°C ... 45°C, umidità dell'aria max. da 20 a 85% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale) |
| Condizioni di stoccaggio -10°C ... 60°C, umidità | dell'aria max. 80% rH |
| Dimensioni (L x A x P) Flex 1500 x 19 x 19 mm | |
| Dimensioni (L x A x P) XXL 5000 x 19 x 19 mm | |
| Dimensioni (L x A x P) Ultra 10000 x 19 x 19 mm | |
| Peso Flex | 165 g |
| Peso XXL | 550 g |
| Peso Ultra | 1100 g |
Norme UE e smaltimento
L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.
Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.
Per ulteriori informazioni ed indicazioni di sicurezza:
http://laserliner.com/info?an=AKV
!
