Producttype	Inspectiecamera
Merk	Laserliner
Model	XXL Camera
Cameraresolutie	640 x 480 pixels
Diameter van de kop	9 mm
Diameter van de sonde	6 mm
Lengte van de sonde	5 m
Lengte van de kop	50 mm
Beschermingsklasse	IP68 (1,5 m, 60 min)
Gezichtsveld	53°
Scherptediepte	1 tot 6 cm
Gewicht	550 g
Afmetingen (L x diameter)	5000 x 19 mm
Werkomstandigheden	0°C tot 45°C, luchtvochtigheid 20-85% RV
Opslagomstandigheden	-10°C tot 60°C, max. luchtvochtigheid 80% RV
Voeding	Via de basiseenheid VideoFlex
Materiaal van de kop	Metaal (zuurbestendig?)
Verlichting	4 ultraheldere LED's (RG 0)
Onderhoud	Reinigen met een licht vochtige doek
Veiligheidsinstructies	Niet gebruiken in de buurt van gevaarlijke spanningen
Certificeringen	CE, WEEE-richtlijn

Veelgestelde vragen - XXL Camera Laserliner

Hoe sluit ik de XXL-camera aan op de basiseenheid?

Sluit de camera aan op de VideoFlex-basiseenheid via de daarvoor bestemde connector (zie schema in de handleiding). Zorg ervoor dat de verbinding goed is vergrendeld voor gebruik.

Wat is de scherptediepte van de camera?

De scherptediepte ligt tussen 1 en 6 cm van de camerakop. Objecten buiten dit gebied kunnen wazig lijken.

Kan ik de camera onder water gebruiken?

Ja, de camera heeft classificatie IP68, waardoor onderdompeling tot 1,5 m gedurende 60 minuten mogelijk is. De basiseenheid mag echter niet worden ondergedompeld.

Hoe reinig ik de camera na gebruik?

Gebruik een licht vochtige doek om de kop en kabel te reinigen. Vermijd chemicaliën, oplosmiddelen of schurende reinigingsmiddelen.

Wat zijn belangrijke veiligheidsmaatregelen?

Niet gebruiken in de buurt van gevaarlijke elektrische spanningen, chemicaliën, hete of bewegende delen. Wijzig het apparaat niet en houd het buiten bereik van kinderen.

Wat is de beeldresolutie?

De camera biedt een resolutie van 640 x 480 pixels voor kleurenvideobeelden.

Wat te doen als het beeld wazig is?

Controleer of het object zich in de scherpstelzone (1 tot 6 cm) bevindt. Als het object te dichtbij of te ver weg is, kan het beeld wazig zijn. Breng de camera dienovereenkomstig dichterbij of verder weg.

Is de camera compatibel met andere basiseenheden?

De camera is specifiek ontworpen voor gebruik met de VideoFlex-basiseenheid van Laserliner. Gebruik met andere systemen wordt niet gegarandeerd.

Hoe bewaar ik de camera voor langere tijd?

Bewaar het apparaat op een droge en schone plaats, bij temperaturen tussen -10°C en 60°C, met een maximale relatieve luchtvochtigheid van 80%.

Wat is de lengte van de kabel van de XXL-camera?

De flexibele kabel van de XXL-camera is 5 meter lang, met een diameter van 6 mm.

GEBRUIKSAANWIJZING XXL Camera Laserliner

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De Flex / XXL / Ultra Camera is een camera-eenheid voor de aansluiting op de basiseenheid VideoFlex. Als de camera samen met een basiseenheid wordt gebruikt, worden videobeelden in kleur naar het lcd gestuurd ter controle van moeilijk toegankelijke plaatsen zoals holle ruimten, schachten, muurwerk of in de auto.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• De camerakop is niet zuurbestendig en niet vuurvast.
• Let absoluut op dat de Flex / XXL / Ultra Camera niet in contact komt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De Flex / XXL / Ultra Camera mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.
• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)

Uittree-opening led

• Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veiligheid (EN 62471:2008-09vv / IEC/TR 62471:2006-07vv) in de telkens actuele lezing.
• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijke huid.

Veiligheidsinstructies

Omgang met elektromagnetische straling

- Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.

- Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

1 Aansluiting basiseenheid

2 Flexibele slang

3 Camerakop met 4 hoogrendements-leds

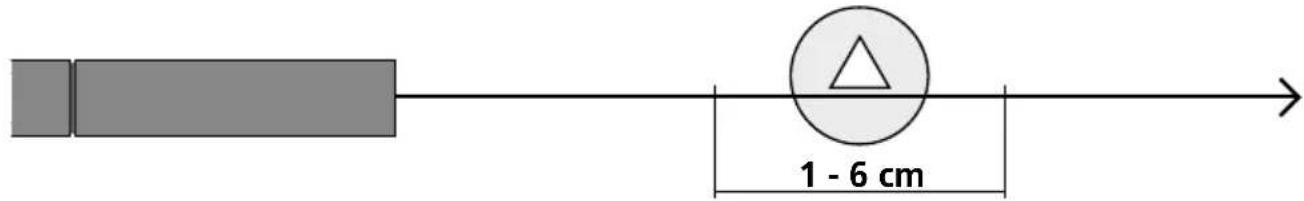

1 Scherpte-diepte-bereik

De Flex / XXL / Ultra Camera levert scherpe beelden in het bereik van 1 - 6 cm vóór de camera.

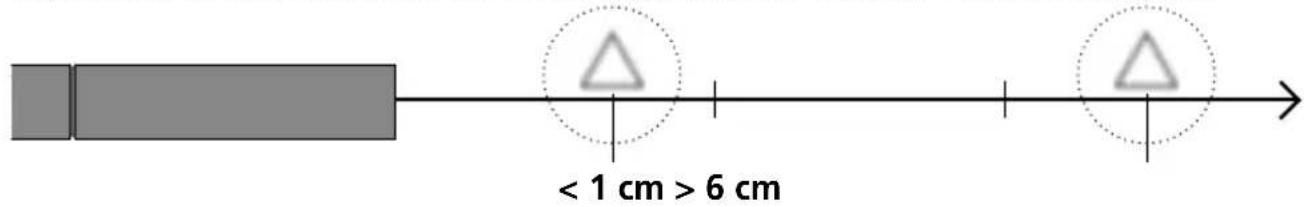

Objecten die ver buiten het bereik van de focus liggen, kunnen onscherp worden weergegeven.

2 Aansluiting flexibele slang

Technische gegevens
Technische wijzigingen voorbehouden. 20W50

Resolutie camera 640 x 480 pixel
Camerakop ø 9 mm
Beschermingsklasse camerakop IP 68 (Duikdiepte 1,5 m, 60 min.)
Min. buigradius camera-sonde 70 mm
Zichtveld (FOV) 53°
Scherpte-diepte-bereik (DOF) 1 ... 6 cm
Diameter camera-sonde 6 mm
Lengte camera-sonde Flex 1,5 m
Lengte camera-sonde XXL 5 m
Lengte camera-sonde Ultra 10 m
Lengte camerakop 50 mm
Werkomstandigheden	0°C ... 45°C, luchtvochtigheid max. 20 ... 85% rH,niet-condenserend, werkhoogte max. 4000 m bovenNAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 60°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) Flex 1500 x 19 x 19 mm
Afmetingen (B x H x D) XXL	5000 x 19 x 19 mm
Afmetingen (B x H x D) Ultra	10000 x 19 x 19 mm
Gewicht Flex	165 g
Gewicht XXL	550 g
Gewicht Ultra	1100 g

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AKV

!
