NÁVOD K OBSLUZE XXL Camera Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / Použití

Flex / XXL / Ultra Camera je jednotka kamery určená k připojení na základní jednotku VideoFlex. Spolu se základní jednotkou se vysílají barevné video snímky k LCD na kontrolu těžko přístupných míst, např. dutin, šachet, zdiva nebo ve vozidlech.

Všeobecné bezpečnostní pokyny

– Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
– Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
– Přístroj se nesmí konstrukčně měnit.
– Přístroj nesmí být vystaven mechanickému zatížení, vysokým teplotám nebo silným vibracím.
– Pokud selže jedna nebo více funkcí nebo je příliš slabé nabití baterie, nesmí se již přístroj používat.
– Objektiv není žáruvzdorný ani odolný vůči kyselinám.
– Neustále dbajte na to, aby Flex / XXL / Ultra Camera nevstoupil do styku s chemikáliemi, napětí nebo pohyblivými nebo horkými předměty. Mohlo by dojít k poškození přístroje zranění obsluhy.
– Flex / XXL / Ultra Camera se nesmí používat pro lékařská vyšetření či osobní prohlídky.
– Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.
– Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dílech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.
– Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.
– Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dílech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.

Bezpečnostní pokyny

Zacházení s umělým, optickým zářením (viz přísl. nařízení)

Výstupní otvor LED

– Přístroj používá LED diody skupiny rizik RG 0 (volná skupina, bez rizik) podle platných norem pro fotobiologickou bezpečnost (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) v jejím platném znění.

– Přístupné záření LED diod není při používání v souladu s určením a za rozumně předvídatelných podmínek nebezpečné pro lidské oko a pokožku.

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

- Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.

Laserliner

– Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.

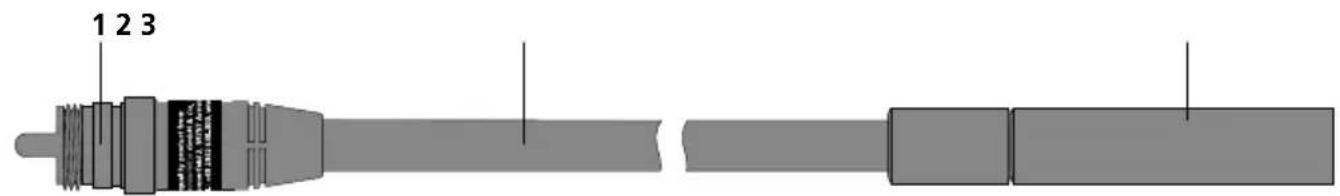

1 2 3

1 Připojení základní jednotky

2 Ohebná hadice

3 Hlava kamery s 4 vysoce výkonnými LED diodami

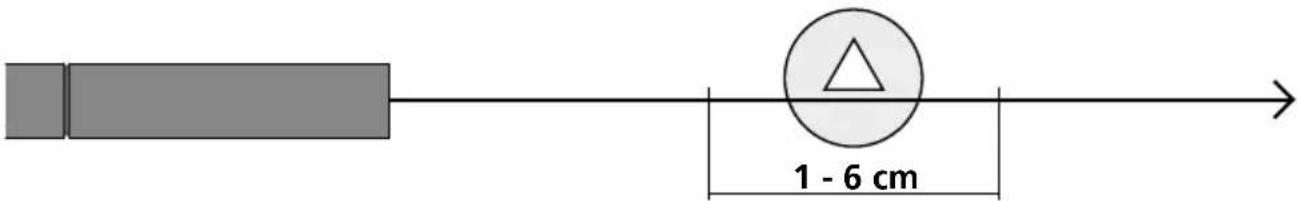

1 Rozsah hloubky ostrosti

Flex / XXL / Ultra Camera zprostředkuje ostré snímky v rozsahu 1 - 6 cm před hlavou kamery.

1 - 6 cm

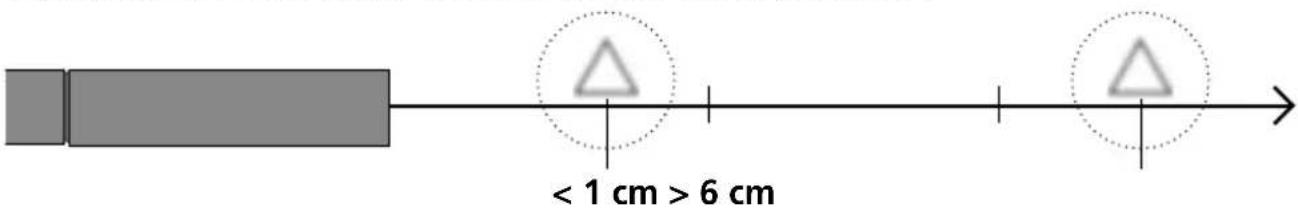

Objekty, které jsou daleko mimo rozsah zaostření, se mohou jevit neostře.

< 1 cm > 6 cm

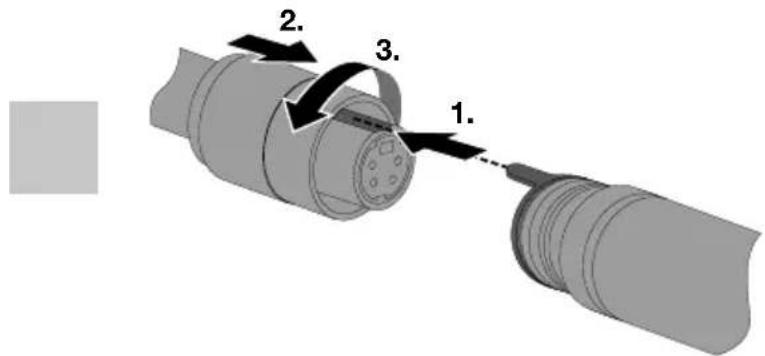

2 Připojení ohebné hadice

1. 2. 3.

Technické parametry

Technické změny vyhrazeny. 20W50

Rozlišení kamery 640 x 480 bodů
Objektiv ø 9 mm
Třída ochrany IP 68 (hloubka ponoru 1,5 m,	60 min.)
Min. poloměr ohybu kamerové sondy 70 mm
Zorné pole (FOV) 53°
Hloubkou ostrosti (DOF) 1 ... 6 cm
Průměr kamerové sondy 6 mm
Délka kamerové sondy Flex 1,5 m
Délka kamerové sondy XXL 5 m
Délka kamerové sondy Ultra 10 m
Délka objektiv 50 mm
Pracovní podmínky	0°C ... 45°C, vlhkost vzduchu max. 20 ... 85% rH,nekondenzující, pracovní výška max. 4000 m n.m(normální nulový bod)
Skladovací podmínky -10°C ... 60°C, vlhkost	vzduchu max. 80%
Rozměry (Š x V x H) Flex 1500 x 19 x 19 mm
Rozměry (Š x V x H) XXL	5000 x 19 x 19 mm
Rozměry (Š x V x H) Ultra	10000 x 19 x 19 mm
Hmotnost Flex	165 g
Hmotnost XXL	550 g
Hmotnost Ultra	1100 g

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na:

http://laserliner.com/info?an=AKV
