XXL Camera - Câmara de inspeção Laserliner - Manual de utilização gratuito

Tipo de produto	Câmera de inspeção
Marca	Laserliner
Modelo	XXL Camera
Resolução da câmera	640 x 480 pixels
Diâmetro da cabeça	9 mm
Diâmetro da sonda	6 mm
Comprimento da sonda	5 m
Comprimento da cabeça	50 mm
Índice de proteção	IP68 (1,5 m, 60 min)
Campo de visão	53°
Profundidade de campo	1 a 6 cm
Peso	550 g
Dimensões (C x diâmetro)	5000 x 19 mm
Condições de trabalho	0°C a 45°C, umidade 20-85% UR
Condições de armazenamento	-10°C a 60°C, umidade máx. 80% UR
Alimentação	Através da unidade base VideoFlex
Material da cabeça	Metal (resistente a ácidos?)
Iluminação	4 LEDs ultra potentes (RG 0)
Manutenção	Limpar com um pano ligeiramente úmido
Instruções de segurança	Não utilizar perto de tensões perigosas
Certificações	CE, diretiva WEEE

Perguntas frequentes - XXL Camera Laserliner

Como conectar a câmera XXL à unidade base?

Conecte a câmera à unidade base VideoFlex através do conector fornecido para esse fim (veja o diagrama no manual). Certifique-se de que a conexão está bem travada antes do uso.

Qual é a profundidade de campo da câmera?

A profundidade de campo está entre 1 e 6 cm da cabeça da câmera. Objetos além desta zona podem aparecer borrados.

Posso usar a câmera debaixo d'água?

Sim, a câmera é classificada como IP68, permitindo imersão até 1,5 m por 60 minutos. No entanto, a unidade base não deve ser submersa.

Como limpar a câmera após o uso?

Use um pano ligeiramente úmido para limpar a cabeça e o cabo. Evite produtos químicos, solventes ou limpadores abrasivos.

Quais são as precauções de segurança importantes?

Não utilizar perto de tensões elétricas perigosas, produtos químicos, peças quentes ou móveis. Não modificar o aparelho e mantê-lo fora do alcance das crianças.

Qual é a resolução da imagem?

A câmera oferece resolução de 640 x 480 pixels para imagens de vídeo coloridas.

O que fazer se a imagem estiver borrada?

Verifique se o objeto está na zona de foco (1 a 6 cm). Se o objeto estiver muito perto ou muito longe, a imagem pode ficar borrada. Aproxime ou afaste a câmera conforme necessário.

A câmera é compatível com outras unidades base?

A câmera é projetada especificamente para ser usada com a unidade base VideoFlex da Laserliner. Seu uso com outros sistemas não é garantido.

Como armazenar a câmera a longo prazo?

Armazene o aparelho em local seco e limpo, a temperaturas entre -10°C e 60°C, com umidade relativa máxima de 80%.

Qual é o comprimento do cabo da câmera XXL?

O cabo flexível da câmera XXL tem 5 metros de comprimento, com um diâmetro de 6 mm.

MANUAL DE UTILIZADOR XXL Camera Laserliner

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

A Flex / XXL / Ultra Camera é uma unidade de câmara que é conectada à unidade básica VideoFlex. Juntamente com a unidade básica são emitidas imagens de vídeo a cores para o LCD, com a finalidade de verificar pontos de acesso difícil, como p. ex. vãos, poços, muros ou no veículo.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.
• A cabeça da câmara não é resistente a atmosferas ácidas nem a fogo.
• Há que evitar, impreterivelmente, que a Flex / XXL / Ultra Camera entre em contacto com produtos químicos, tensão, objetos móveis ou quentes. Estes podem causar danos no aparelho e mesmo lesões graves no operador.
• A Flex / XXL / Ultra Camera não pode ser usada para exames médicos nem a pessoas.
• Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho.
• O aparelho não é apropriado para medições perto de tensões perigosas. Por isso, para realizar medições perto de instalações elétricas, assegure-se sempre da isenção de tensão de componentes com condutividade elétrica. A isenção de tensão e a proteção contra a conexão têm de estar garantidas por medidas adequadas.

Indicações de segurança

Manuseio de radiação ótica artificial segundo o regulamento sobre radiação ótica

Abertura para saída LED

• O aparelho trabalha com LEDs do grupo de risco RG 0 (grupo isento, sem risco) nos termos das normas vigentes para segurança fotobiológica (EN 62471:2008-09ff / IEC/TR 62471:2006-07 e seguintes) nas respetivas versões atuais.
• Mediante uma utilização correta e condições razoavelmente previsíveis, a radiação acessível dos LEDs é inofensiva para o olho humano e a pele humana.

Indicações de segurança

Lidar com radiação eletromagnética

- O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.

Laserliner

- Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Armazene o aparelho num lugar limpo e seco.

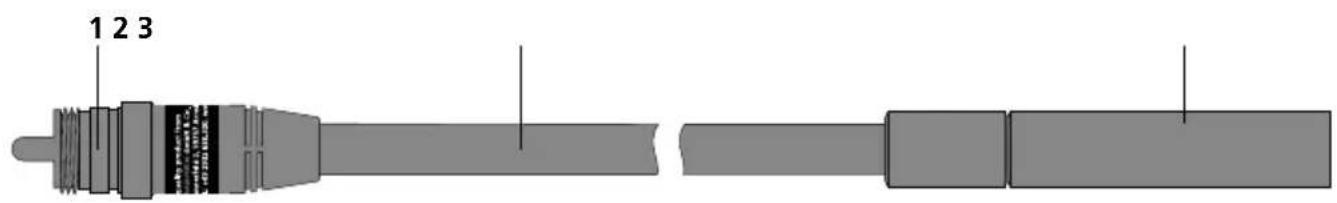

1 Conexão da unidade básica

2 Tubo flexível

3 Cabeça da câmara com 4 LEDs de alta potência

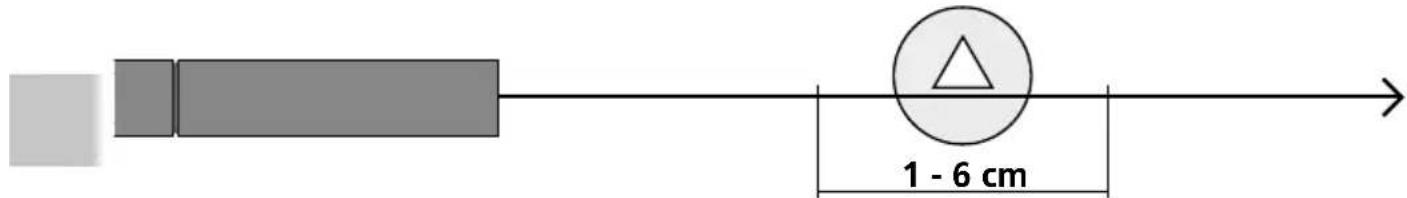

1 Margem de profundidade de campo

A Flex / XXL / Ultra Camera fornece imagens nítidas numa margem de 1 - 6 cm à frente da cabeça da câmara.

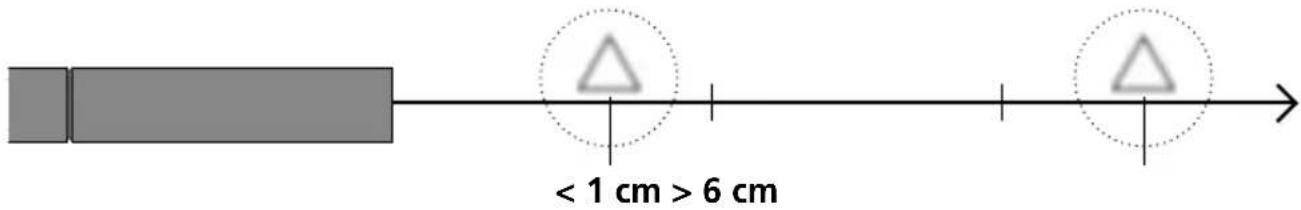

Os objetos que estejam muito fora da zona de focagem podem aparecer desfocados.

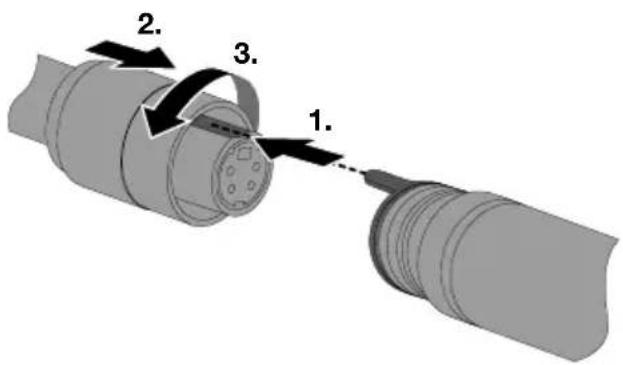

2 Conexão do tubo flexível

Dados técnicos
Sujeito a alterações técnicas. 20W50

Resolução da câmara 640 x 480 pixel
Cabeça da câmara ø 9 mm
Tipo de proteção IP 68 (profundidade de imersão 1,5 m, 60 min.)
Raio de curvatura mín. da sonda da câmara	70 mm
Campo de visão (FOV) 53°
Profundidade de campo (DOF) 1 ... 6 cm
Diâmetro da sonda da câmara 6 mm
Comprimento da sonda da câmara Flex 1,5 m
Comprimento da sonda da câmara XXL 5 m
Comprimento da sonda da câmara Ultra 10 m
Comprimento da cabeça da câmara 50 mm
Condições de trabalho	0°C ... 45°C, humidade de ar máx. 20 ... 85% rH, sem condensação, altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento -10°C ... 60°C	C, humidade de ar máx. 80% rH
Dimensões (L x A x P) Flex 1500 x 19 x 19 mm
Dimensões (L x A x P) XXL 5000 x 19 x 19 mm
Dimensões (L x A x P) Ultra	10000 x 19 x 19 mm
Peso Flex	165 g
Peso XXL	550 g
Peso Ultra	1100 g

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em:

http://laserliner.com/info?an=AKV

Laserliner

!
