ПОСІБНИК КОРИСТУВАЧА MaxView Camera Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Функція/застосування

MaxView Camera — це камера для підключення до базового блоку VideoFlex. За допомогою базового пристрою кольорові зображення надсилаються на РК-дисплей для інспекції важкодосяжних місць, наприклад, в порожнинах, шахтах, цегляних мурах або автомобілях.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них – не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Забороняється змінювати конструкцію приладу.
– Не навантажуйте прилад механічно, оберігайте його від екстремальних температур або сильних вібрацій.
– Забороняється експлуатація приладу при відмові однієї чи кількох функцій або при занизькому рівні заряду елемента живлення.
– Голівка камери не є стійкою до кислот чи вогню.
– Обов'язково забезпечити, щоб MaxView Camera не контактував з хімікатами, напруга, рухомими чи гарячими предметами. Це може пошкодити прилад і привести до важких травм оператора.
– MaxView Camera не можна використовувати для медичних досліджень/досліджень на людях.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.
– Цей пристрій не придатний для вимірювання поблизу від небезпечної напруги. Тому, виконуючи вимірювання поблизу від електроустаткування, завжди переконуйтеся в тому, що струмопровідні частини не під напругою. Знеструмлення та убезпечення від повторного ввімкнення повинні бути гарантовані належними заходами.

Вказівки з техніки безпеки

Поводження з джерелами штучного оптичного випромінювання згідно з правилами техніки безпеки OStrV

СД-вихідний отвір

Laserliner

– В пристрої використовуються світлодіоди групи ризику RG 0 (вільна група, ризик відсутній) відповідно до чинних стандартів з фотобіологічної безпеки (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в останній редакції.
– За умови використання за призначенням і дотримання розумних меж випромінювання світлодіодів є безпечним для очей та шкіри людини.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.

– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

1 2 3

1 Під'єднання базового пристрою

2 Гнучкий зонд

Laserliner

3 Голівка камери з 4 світлодіодами великої потужності

1 Глибина різко зображуваного простору

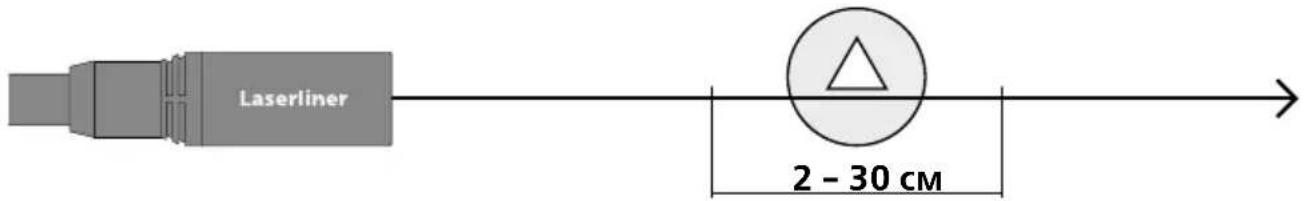

Чіткі зображення MaxView Camera надає на відстані від 2 до 30 см від голівки камери.

Laserliner 2 - 30 cm

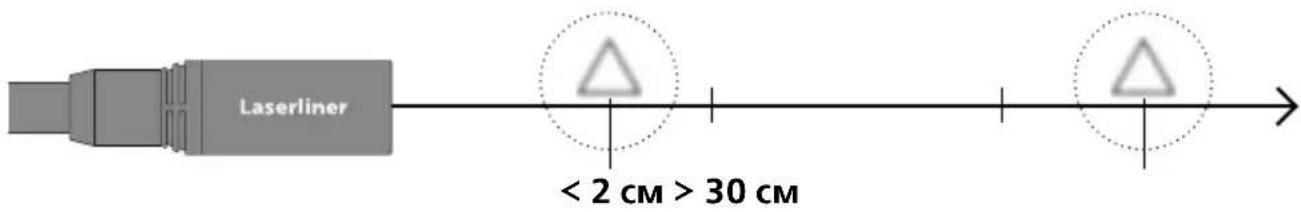

Об'єкти, що знаходяться далеко за межами діапазону фокусування, можуть виглядати нечіткими.

Laserliner < 2 cm > 30 cm

2 Підключення гнучкого шлангу

1. 2. 3.

Технічні дані
Право на технічні зміни збережене. 20W41

Тип камери Із КМОН-матрицею
Голівка камери ø 17 мм
Клас захисту голівки камери водостійка, IP 67
Світлодіоди голівки камери 4
Роздільна здатність камери 640 x 480 пікселів
Поле зору 57°
Фокус камери F2 см - F30 см
Діаметр кабеля 9,5 мм
Довжина гнучкого зонда 1,5 м
мінімальний радіус вигину 75 мм
Режим роботи	0°C ... 45°C, вологість повітря max. 20 ... 90% rH,без конденсації, робоча висота max. 4000 мнад рівнем моря (нормальний нуль)
Умови зберігання -10°C ... 60°C, вологість повітря max. 80% rH
Вага 298 г
Габаритні розміри (Ш x В x Г) 1580 x 18 x 18 мм

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: http://laserliner.com/info?an=AIF

!
