MaxView Camera - Inspectiecamera Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Inspectiecamera
Merk	Laserliner
Model	MaxView Camera
Soort sensor	CMOS
Diameter camerakop	17 mm
Bescherming kop	Waterbestendig, IP67
Aantal LED's	4 ultraheldere LED's (RG0-groep)
Cameraresolutie	640 x 480 pixels
Gezichtsveld	57°
Scherpstelafstand	2 cm tot 30 cm
Kabeldiameter	9,5 mm
Lengte flexibele slang	1,5 m
Minimale buighoek	75 mm
Gewicht	298 g
Afmetingen (L x H x D)	1580 x 18 x 18 mm
Werkomstandigheden	0°C tot 45°C, 20-90% RV zonder condensatie, max. hoogte 4000 m
Opslagomstandigheden	-10°C tot 60°C, max. RV 80%
Voeding	Via de basisunit VideoFlex (niet inbegrepen)
Onderhoud en reiniging	Reinigen met een licht vochtige doek, vermijd chemicaliën en oplosmiddelen
Veiligheid	Niet gebruiken in de buurt van gevaarlijke spanningen, noch op personen
Reserveonderdelen en repareerbaarheid	Geen verwijderbare onderdelen voorzien; apparaat niet door gebruiker te repareren
Algemene informatie	Conform EU, verwijdering volgens AEEA

Veelgestelde vragen - MaxView Camera Laserliner

Welke soorten plaatsen kan ik inspecteren met de MaxView Camera?

De MaxView Camera is ontworpen om moeilijk bereikbare plaatsen te inspecteren, zoals holtes, schachten, metselwerk, leidingen of voertuigen.

Is de camera waterdicht?

Ja, de camerakop is waterbestendig met een beschermingsgraad IP67, wat tijdelijke onderdompeling mogelijk maakt. Let op: de rest van de eenheid (flexibele slang en connector) is niet noodzakelijk waterdicht.

Wat is de optimale scherpstelafstand?

De camera levert scherpe beelden tussen 2 cm en 30 cm van de kop. Daarbuiten kunnen objecten wazig lijken.

Kan ik de camera gebruiken voor medische onderzoeken op personen?

Nee, het is verboden de MaxView Camera te gebruiken voor medische onderzoeken of op personen. Deze is uitsluitend bestemd voor industriële en technische inspectie.

Hoe moet ik de camera reinigen?

Reinig de onderdelen met een licht vochtige doek. Gebruik geen reinigingsmiddelen, schuurmiddelen of oplosmiddelen. Bewaar het apparaat op een droge en schone plaats.

Werkt de camera zelfstandig of is een ander apparaat nodig?

De MaxView Camera is een accessoire dat wordt aangesloten op de basisunit VideoFlex (niet inbegrepen). Het kan niet zelfstandig werken.

Wat zijn de temperatuurcondities voor gebruik van de camera?

Het werktemperatuurbereik is 0°C tot 45°C met een relatieve luchtvochtigheid van 20 tot 90% zonder condensatie. Maximale hoogte: 4.000 m.

Wat te doen als de camera wordt blootgesteld aan chemicaliën of een elektrische bron?

Vermijd elk contact met chemicaliën, elektrische spanning, hete of bewegende onderdelen. Dit kan het apparaat beschadigen en ernstig letsel veroorzaken. Bij contact, stop onmiddellijk met het gebruik.

Wat is de resolutie van de camera?

De resolutie is 640 x 480 pixels, die kleurenvideobeelden levert voor gedetailleerde visuele controle.

Zijn er reserveonderdelen beschikbaar?

De MaxView Camera bevat geen door de gebruiker verwijderbare onderdelen. Bij storing, neem contact op met de Laserliner-klantenservice.

GEBRUIKSAANWIJZING MaxView Camera Laserliner

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De MaxView Camera is een camera-eenheid voor de aansluiting op de basiseenheid VideoFlex. Als de camera samen met een basiseenheid wordt gebruikt, worden videobeelden in kleur naar het lcd gestuurd ter controle van moeilijk toegankelijke plaatsen zoals holle ruimten, schachten, muurwerk of in de auto.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• De camerakop is niet zuurbestendig en niet vuurvast.
• Let absoluut op dat de MaxView Camera niet in contact komt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De MaxView Camera mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.
• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)

Uittree-opening led

• Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veiligheid (EN 62471:2008-09vv / IEC/TR 62471:2006-07vv) in de telkens actuele lezing.
• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijke huid.

Veiligheidsinstructies

Omgang met elektromagnetische straling

- Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.

- Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

1 Aansluiting basiseenheid

2 Flexibele slang

3 Camerakop met 4 hoogrendements-leds

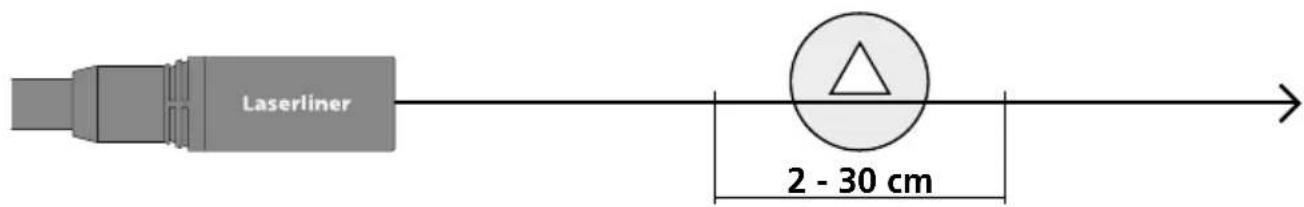

1 Scherpte-diepte-bereik

De MaxView Camera levert scherpe beelden in het bereik van 2 - 30 cm vóór de camera.

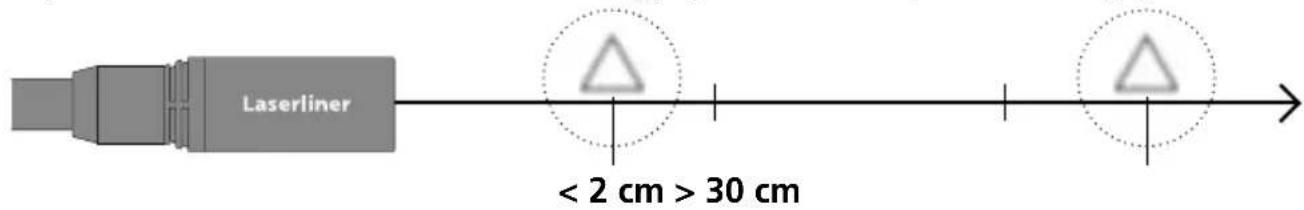

Objecten die ver buiten het bereik van de focus liggen, kunnen onscherp worden weergegeven.

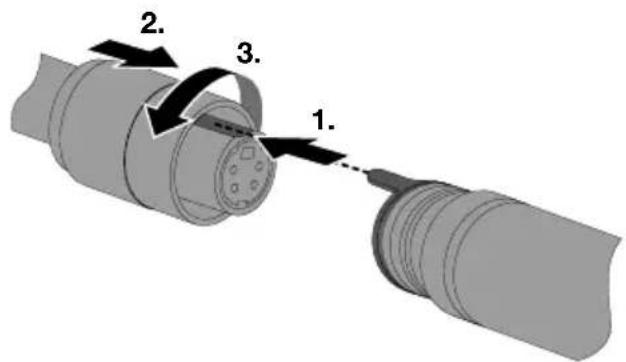

2 Aansluiting flexibele slang

Technische gegevens
Technische wijzigingen voorbehouden. 20W41

Cameratype CMOS-fotosensor
Camerakop ø 17 mm
Beschermingsklasse camerakop waterbestendig, IP 67
Leds camerakop 4
Resolutie camera 640 x 480 pixel
Zichtveld 57°
Camerafocus F2 cm - F30 cm
Kabeldiameter 9,5 mm
Lengte flexibele slang 1,5 m
Minimale buigradius 75 mm
Werkomstandigheden	0°C ... 45°C, luchtvochtigheid max. 20 ... 90% rH,niet-condenserend, werkhoogte max. 4000 m bovenNAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 60°C, luchtvochtigheid max. 80% rH
Gewicht 298 g
Afmetingen (B x H x D) 1580 x 18 x 18 mm

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AIF

!
