MaxView Camera - инспекционная камера Laserliner - Бесплатное руководство пользователя

Тип продукта	Инспекционная камера
Бренд	Laserliner
Модель	MaxView Camera
Тип датчика	CMOS
Диаметр головки камеры	17 мм
Защита головки	Водонепроницаемость, IP67
Количество светодиодов	4 сверхмощных светодиода (группа RG0)
Разрешение камеры	640 x 480 пикселей
Поле зрения	57°
Расстояние фокусировки	от 2 см до 30 см
Диаметр кабеля	9,5 мм
Длина гибкого шланга	1,5 м
Минимальный радиус изгиба	75 мм
Вес	298 г
Размеры (Д x В x Г)	1580 x 18 x 18 мм
Условия эксплуатации	от 0°C до 45°C, 20-90% относительная влажность без конденсации, макс. высота 4000 м
Условия хранения	от -10°C до 60°C, макс. относительная влажность 80%
Питание	Через базовый блок VideoFlex (не входит в комплект)
Обслуживание и очистка	Очищайте слегка влажной тканью, избегайте химических веществ и растворителей
Безопасность	Не используйте вблизи опасного напряжения и на людях
Запасные части и ремонтопригодность	Запасные части не предусмотрены; устройство не подлежит ремонту пользователем
Общая информация	Соответствует нормам ЕС, утилизация согласно WEEE

Часто задаваемые вопросы - MaxView Camera Laserliner

Какие места можно осмотреть с помощью камеры MaxView?

Камера MaxView предназначена для осмотра труднодоступных мест, таких как полости, колодцы, каменная кладка, каналы или автомобили.

Камера водонепроницаема?

Да, головка камеры водонепроницаема со степенью защиты IP67, что допускает временное погружение. Внимание: остальная часть устройства (гибкий шланг и разъем) может не быть водонепроницаемой.

Какое оптимальное расстояние фокусировки?

Камера обеспечивает четкое изображение на расстоянии от 2 см до 30 см от головки. За пределами этого диапазона объекты могут быть размытыми.

Могу ли я использовать камеру для медицинских осмотров людей?

Нет, запрещено использовать камеру MaxView для медицинских осмотров или на людях. Она предназначена только для промышленного и технического осмотра.

Как чистить камеру?

Очищайте компоненты слегка влажной тканью. Не используйте чистящие средства, абразивные материалы или растворители. Храните устройство в сухом и чистом месте.

Работает ли камера автономно или требует дополнительного устройства?

Камера MaxView является аксессуаром, который подключается к базовому блоку VideoFlex (не входит в комплект). Она не может работать автономно.

Каковы температурные условия использования камеры?

Рабочий диапазон температур: от 0°C до 45°C при относительной влажности 20–90% без конденсации. Максимальная высота: 4000 м.

Что делать, если камера подверглась воздействию химических веществ или источника электричества?

Избегайте контакта с химическими веществами, электрическим напряжением, горячими или движущимися частями. Это может повредить устройство и привести к серьезным травмам. При контакте немедленно прекратите использование.

Какое разрешение у камеры?

Разрешение составляет 640 x 480 пикселей, что обеспечивает цветное видео для детального визуального контроля.

Доступны ли запасные части?

Камера MaxView не содержит съемных пользователем деталей. В случае неисправности обращайтесь в сервисную службу Laserliner.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MaxView Camera Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Назначение/Применение

MaxView Camera — это камера для подключения к базовому блоку устройства VideoFlex. Наряду с базовым блоком цветные видеоизображения передаются также на ЖК дисплей для контроля труднодоступных мест, например, в пустых пространствах, шахтах, каменных кладках или автомобилях.

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
– Внесение изменений в конструкцию прибора не допускается.
– Не подвергать прибор действию механических нагрузок, повышенных температур или мощных вибраций.
– Работа с прибором в случае отказа одной или нескольких функций или при низком заряде батареи строго запрещена.
– Головка камеры не является стойкой к кислотам или огнестойкой.
- Необходимо обязательно следить за тем, чтобы не допустить контакта MaxView Camera с химическими веществами, электрическое напряжение, подвижными или горячими предметами. Это может привести к повреждению устройства, а также к тяжелым травмам оператора.
– Использование MaxView Camera для проведения медицинских исследований / обследования людей не допускается.
– Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.
– Прибор не предназначен для измерений вблизи опасных напряжений. Поэтому при проведении измерений вблизи электроустановок всегда следить за тем, чтобы токопроводящие части не были под напряжением. Обеспечить отсутствие напряжения и защиту от повторного включения с помощью подходящих средств.

Правила техники безопасности

Обращение с искусственным оптическим излучением OStrV (Правила охраны труда при работе с оптическим излучением)

Светодиод выходного отверстия

Laserliner

– Устройство оснащено светодиодами, подпадающими под группу риска RG 0 („свободная“, без опасности) по действующим стандартам в сфере фотобиологической безопасности (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в действующей редакции.

– При использовании по назначению и в логически предсказуемых условиях излучение светодиодов безопасно для глаз и кожи человека.

Правила техники безопасности

Обращение с электромагнитным излучением

– В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.

Laserliner

- Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте.

1 Место подсоединения базового блока

2 Гибкий зонд

3 Головка камеры с 4 высокомощными светодиодами

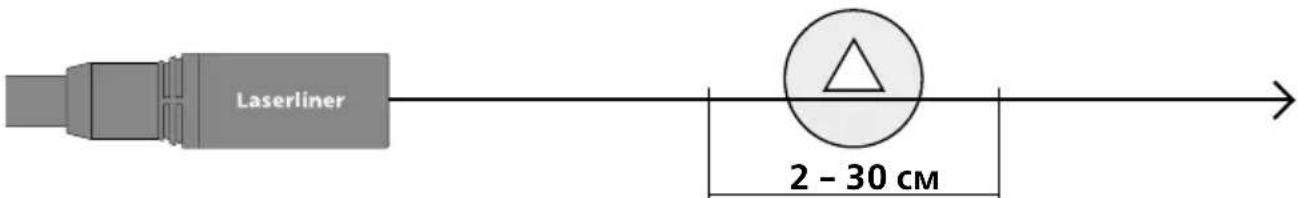

1 Глубина резкости

MaxView Camera позволяет получать изображения с хорошей резкостью на расстоянии от 2 до 30 см перед головкой камеры.

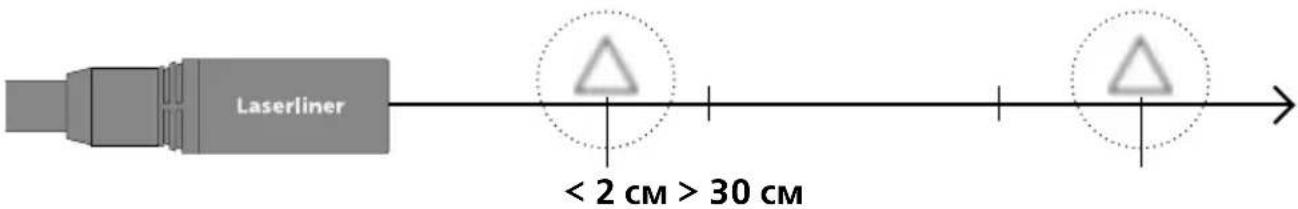

Объекты, находящиеся довольно далеко за пределами фокусного интервала, могут выглядеть нечетко.

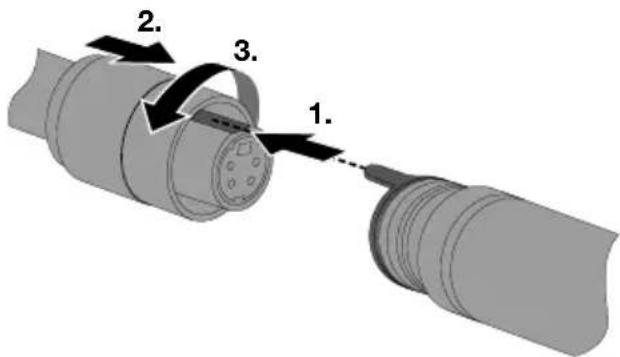

2 Место подсоединения гибкого зонда

Технические характеристики		Изготовитель сохраняет за собой права на внесение технических изменений. 20W41
Тип камеры Датчик изображений CMOS
Головка камеры ø 17 мм
Степень защиты головки камеры водостойкая, IP 67
Светодиоды головки камеры 4
Разрешение камеры 640 x 480 пикселов
Зона обзора 57°
Фокус камеры F2 см - F30 см
Диаметр кабеля 9,5 мм
Длина гибкого зонда 1,5 м
Минимальный радиус изгиба 75 мм
Рабочие условия	0°C ... 45°C, влажность воздуха макс. 20 ... 90% rH, без образования конденсата, рабочая высота не более 4000 м над уровнем моря
Условия хранения -10°C ... 60°C, влажность воздуха макс. 80% rH
Вес 298 г
Размеры (Ш x В x Г)	1580 x 18 x 18 мм

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.

Другие правила техники безопасности и ополнительные инструкции см. по адресу: http://laserliner.com/info?an=AIF
