BRUKSANVISNING MaxView Camera Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

MaxView Camera är en kameraenhet för anslutning till basenheten VideoFlex. Tillsammans med basenheten skickas videobilder i färg till LCD:n för kontroll av svåråtkomliga ställen som t.ex. hålrum, kanaler, murverk eller inuti fordon.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
• Kamerahuvudet är varken syrabeständigt eller brandtåligt.
• Se till att MaxView Camera inte kommer i kontakt med kemikalier, spänning eller föremål som är rörliga eller heta. Det skulle kunna leda till att såväl enheten som användaren skadas.
• MaxView Camera får inte användas för medicinska undersökningar eller personundersökningar.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.
• Enheten är inte lämplig att använda för mätningar i närheten av farlig spänning. Var därför alltid vid mätningar i närheten av elektriska anläggningar noga med att ledningarna är spänningsfria. Det måste genom lämpliga åtgärder vara säkerställt, att spänningsfrihet råder och att strömmen inte kan slås på oavsiktligt igen.

Säkerhetsföreskrifter

Användning med artificiell optisk strålning (OStrV)

Utgångsöppning LED

• Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enligt gällande normer för fotobiologisk säkerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i era aktuella fattningar.
• Den aktuella strålningen från LEDerna är vid avsedd användning och under förnuftiga och förutsägbara betingelser ofarlig för ögonen och huden.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

- Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.

– Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

1 2 3

1 Anslutning för basenhet

2 Flexslang

Laserliner

3 Kamerahuvud med 4 högeffekts-LED:er

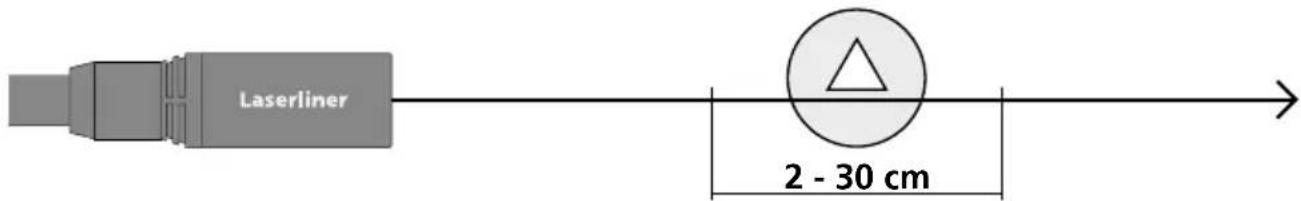

1 Skärpedjupsområde

MaxView Camera levererar skarpa bilder inom området 2-30 cm framför kamerahuvudet.

Laserliner 2 - 30 cm

Objekt som ligger långt utanför det fokusområdet kan bli oskarpa.

Laserliner < 2 cm > 30 cm

2 Anslutning för flexslang

1. 2. 3.

Tekniska data
Tekniska ändringar förbehålls. 20W41

Kameratyp CMOS bildsensor
Kamerahuvud ø 17 mm
Skyddsklass för kamerahuvud vattenbeständig, IP 67
LED:er kamerahuvud 4
Upplösning kamera 640 x 480 pixlar
Synfält 57°
Kamerans fokus F2 cm - F30 cm
Kabeldiameter 9,5 mm
Flexslangens längd 1,5 m
Minimal böjningsradie 75 mm
Arbetsbetingelser	0°C ... 45°C, luftfuktighet max. 20 ... 90% rH, icke-kondenserande, arbetshöjd max. 4 000 m över havet
Förvaringsbetingelser -10°C ... 60°C, luftfuktighet max. 80% rH
Vikt 298 g
Mått (B x H x D) 1580 x 18 x 18 mm

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=AlF

!
