MANUAL DE USUARIO MaxView Camera Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Funcionamiento y uso

La MaxView Camera es una unidad de cámara para conectar a la unidad básica VideoFlex. Junto con la unidad básica se envía al LCD imágenes de vídeo en color para la comprobación de puntos de difícil acceso como espacios huecos, pozos, interior de muros o en vehículos.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• El cabezal de la cámara no es resistente a los ácidos o el fuego.
• Es indispensable evitar que la MaxView Camera entre en contacto con sustancias químicas, voltaje eléctrico, objetos móviles o calientes. Esto podría provocar daños en el aparato y causar lesiones graves al usuario.
• No se puede utilizar la MaxView Camera para realizar exámenes médicos o exploraciones en personas.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.
• El aparato no es apto para realizar mediciones cerca de tensión peligrosa. Por esa razón, las mediciones cerca de instalaciones eléctricas deberán ser realizadas con las piezas conductoras sin tensión. La ausencia de tensión y el seguro contra la conexión de nuevo tienen que estar garantizados por las medidas adecuadas.

Instrucciones de seguridad

Modo de proceder con radiación óptica artificial según el OStrV (reglamento alemán de protección laboral contra la radiación óptica artificial)

Orificio de salida del LED

Laserliner

• El aparato trabaja con LED del grupo de riesgo RG 0 (grupo libre, sin riesgo) según las normas vigentes para la seguridad fotobiológica (EN 62471:2008-09ss / IEC/TR 62471:2006-07ss) en sus ediciones actuales.
• La radiación perceptible de los LED no es peligrosa para el ojo ni la piel humanos si se utiliza el aparato correctamente y en condiciones razonablemente previsibles.

Instrucciones de seguridad

Manejo de radiación electromagnética

- El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).

Laserliner

- Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Conserve el aparato en un lugar limpio y seco.

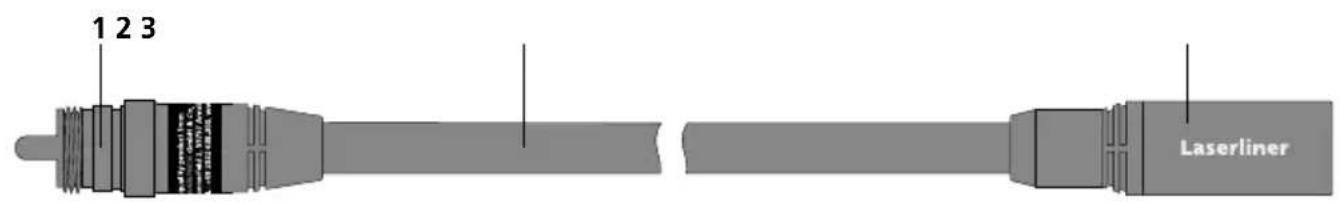

1 2 3 Laserliner

1 Conexión unidad básica

2 Tubo flexible

3 Cabezal de la cámara con 4 LED de alta potencia

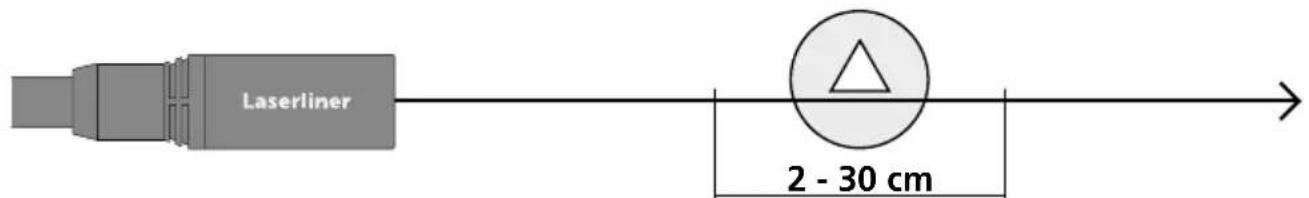

1 Rango de profundidad de campo

MaxView Camera suministra imágenes nítidas en un rango de 2 a 30 cm por delante del cabezal de la cámara.

Laserliner 2 - 30 cm

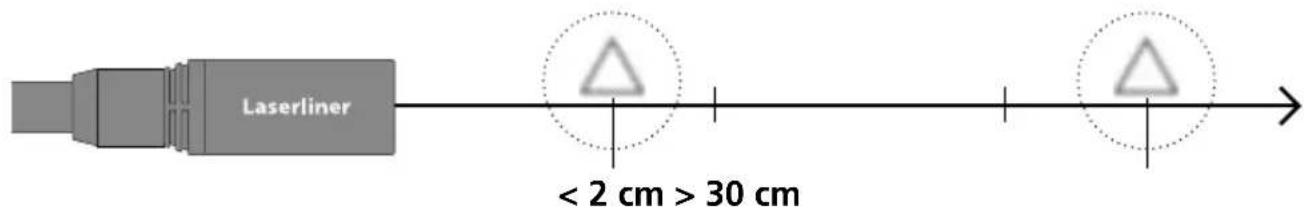

Los objetos que se encuentren fuera del rango pueden aparecer desenfocados.

Laserliner < 2 cm > 30 cm

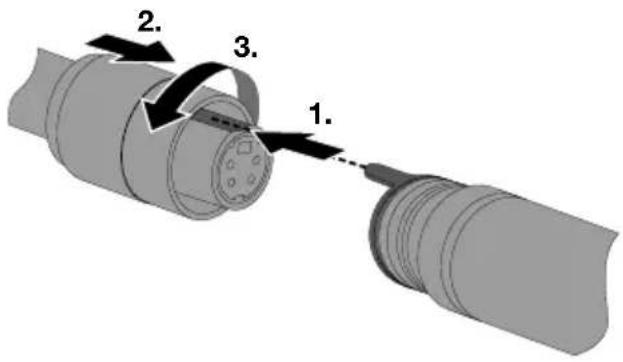

2 Entrada tubo flexible

1. 2. 3.

Datos técnicos

Sujeto a modificaciones técnicas. 20W41

Tipo de cámara Sensor de imágenes CMOS
Cabezal de la cámara ø 17 mm
Tipo de protección del cabezal de la cámara a prueba de agua, IP 67
LED en el cabezal de la cámara 4
Resolución de la cámara 640 x 480 pixel
Campo visual 57°
Enfoque F2 cm - F30 cm
Diámetro del cable 9,5 mm
Longitud del tubo flexible 1,5 m
Radio de flexión mínimo 75 mm
Condiciones de trabajo	0°C ... 45°C, humedad del aire máx. 20 ... 90% r.h., no condensante, altitud de trabajo máx. 4000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén -10°C ... 60°C, humedad del aire máx. 80% r.h.
Peso 298 g
Dimensiones (An x Al x F) 1580 x 18 x 18 mm

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=AlF
