KASUTUSJUHEND MaxView Camera Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised” ja aktuaalne informatsioon ning juhised käesoleva juhendi löpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja seadme edasiandmisel kaasa anda.

Funktsioon / kasutamine

MaxView Camera puhul on tegemist kaameramooduliga VideoFlex baasmooduli külge ühendamiseks. Koos baasmooduliga edastatakse raskesti ligipääsetavatest kohtadest nagu nt öönesruumidest, šahtidest, müüridest või sõidukitest LCD-le värvilisi videopilte.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Seadme ehitust ei tohi muuta.
• Ärge laske seadmele möjuda mehaanilist koormust, ülikõrgeid temperatuure ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui üks või mitu funktsiooni on rivist välja langenud või patarei laeng on nõrk.
• Kaamerapea ei ole happe- ja tulekindel.
• Te peate jälgima, et MaxView Camera ei satuks kontakti kemikaalidega, pinge, liikuvate või kuumade esemetega. See võib viia seadme kahjustusteni ja ka kasutaja vigastusteni.
• MaxView Camera ei tohi kasutada meditsiinilisteks uuringuteks/inimuuringuteks.
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.
  – Seade ei sobi mõõtmiste teostamiseks ohtliku pinge läheduses. Pöörake seetõttu elektriliste seadmete läheduses mõõtmisi teostades alati tähelepanu juhtivate osade pingevabadusele. Pingevabadus ja taassisselülitamise vastane kaitse peab olema sobivate meetmetega tagatud.

Ohutusjuhised

Ümberkäimine tehisliku optilise kiirgusega (Saksa OStrV)

LEDi väljumisava

• Seade töötab riskigrupi RG 0 (vaba grupp, risk puudub) LEDidega vastavalt fotobioloogilisele ohutusele (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nende aktuaalsetes väljaannetes.
• LEDide ligipääsetav kiirgus on sihtotstarbekohasel kasutusel ja möistlikult ettenähtavatel tingimustel inimsilmale ning inimnahale ohutu.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

- Möõteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirväärtustele vastavalt EMC-määrusele 2014/30/EL.

- Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

1 2 3

1 Baasmooduli ühendamine

2 Flex-juhe

Laserliner

3 4 võimsus-LEDiga kaamerapea

1 Teravussügavuse piirkond

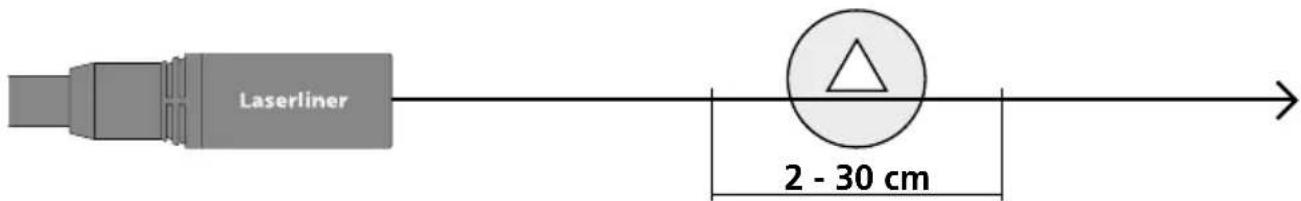

MaxView Camera annab teravaid pilte kaamerapea ees 2 - 30 cm piirkonnas.

Laserliner 2 - 30 cm

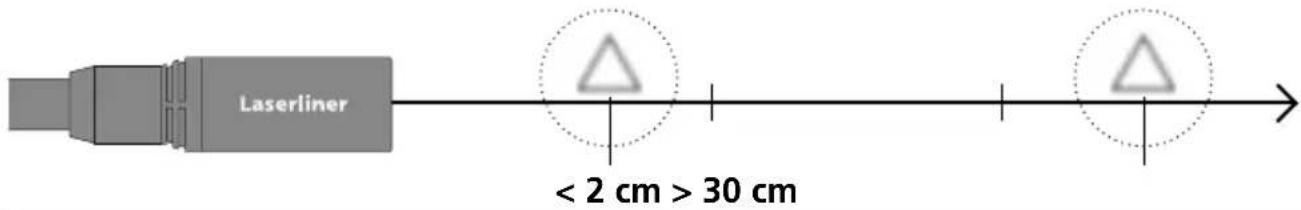

Kaugel väljaspool fookuspiirkonda asuvad objektid võivad näida hägused.

Laserliner < 2 cm > 30 cm

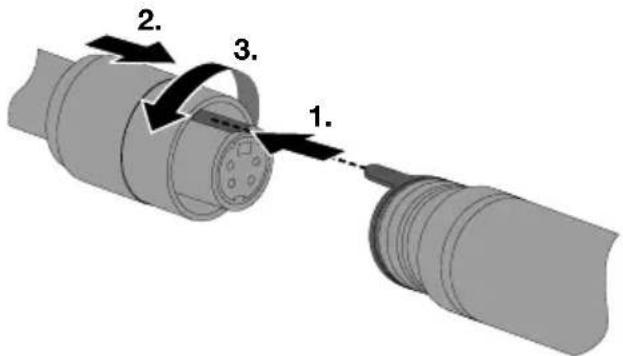

2 Flex-juhtmega ühendus

1. 2. 3.

Tehnilised andmed
Õigus tehnilisteks muudatusteks reserveeritud. 20W41

Kaamera tüüp CMOS pildisensor
Kaamerapea ø 17 mm
Kaamerapea kaitseliik veekindel, IP 67
LED-kaamerapea 4
Kaamera resolutsioon 640 x 480 pikslit
Vaateväli 57°
Kaamera fookus F2 cm - F30 cm
Kaabli läbimõõt 9,5 mm
Flex-juhtme pikkus 1,5 m
Minimaalne painderaadius 75 mm
Töötingimused	0°C ... 45°C, õhuniiskus max 20 ... 90% rH, mittekondenseeruv, töökõrgus max 4000 m üle NN (normaalnull)
Ladustamistingimused	-10°C ... 60°C, õhuniiskus max 80% rH
Kaal 298 g
Mõõtmed (L x K x S) 1580 x 18 x 18 mm

ELi nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektrija elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada.

Edasised ohutus- ja lisajuhised aadressil: http://laserliner.com/info?an=AlF

!
