РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MaxView Camera Laserliner

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да бъде съхранен и да бъде предаден при предаването на устройството.

Функция / Използване

MaxView Camera е блок на камера за свързване към основния блок VideoFlex. Съвместно с основния блок на LCD се изпращат цветни видеоизображения за инспекция на труднодостъпни места, като кухини, шахти, зидария или МПС.

Общи инструкции за безопасност

– Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите.
- Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват на място, недостъпно за деца.
– Приборът не трябва да се променя конструктивно.
– Не подлагайте устройството на механично натоварване, твърде високи температури или на силни вибрации.
– Уредът не трябва да се използва повече, ако една или няколко функции откажат или ако зарядът на батериите е нисък.
– Основната част на камерата не е устойчива на киселини и не е огнеупорна.
– Непременно трябва да се има предвид MaxView Camera да не влиза в контакт с химикали, ел. напрежение, подвижни или горещи предмети. Това може да доведе до повреда на уреда и тежки наранявания на оператора.
– MaxView Camera не трябва да се използва за медицински изследвания / изследвания на хора.
- Моля придържайте се към мерките за безопасност на местни и национални органи за правилното използване на устройството.
– Устройството не е подходящо за измерване в близост до опасно напрежение. Поради това при измервания в близост до електрически инсталации винаги следете токопроводящите части да не са под напрежение. Неналичието на напрежение и обезопасяването срещу повторно включване трябва да се гарантира с подходящи мерки.

Работа с изкуствено, оптично лъчение OStrV

Изходен отвор LED

Laserliner

– Уредът работи със светодиоди от рискова група RG 0 (свободна група, без наличие на риск) в съответствие с валидните стандарти за фотобиологична безопасност (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в техните актуални редакции.
– Достъпното лъчение на светодиодите не е опасно за човешкото око и човешката кожа при употреба по предназначение и при разумно предвидими условия.

Работа с електромагнитно лъчение

– Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост съгласно Директива 2014/30/EC за електромагнитната съвместимост (EMC).

– Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди.

Указания за техническо обслужване и поддръжка

Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Съхранявайте уреда на чисто и сухо място.

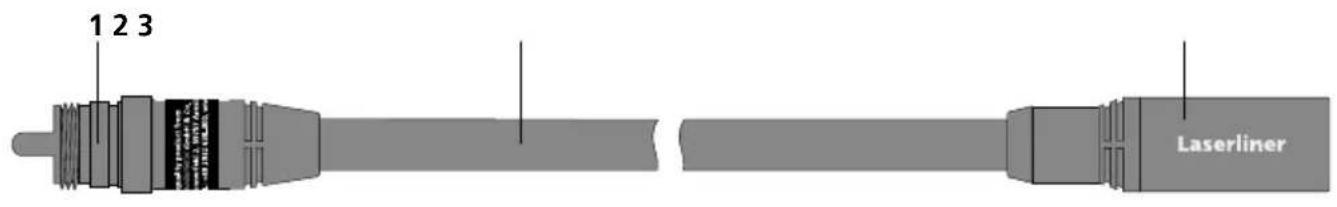

1 2 3 Laserliner

1 Извод за свързване основен блок

2 Гъвкав ръкав

3 Глава на камерата с 4 светодиода с висока мощност

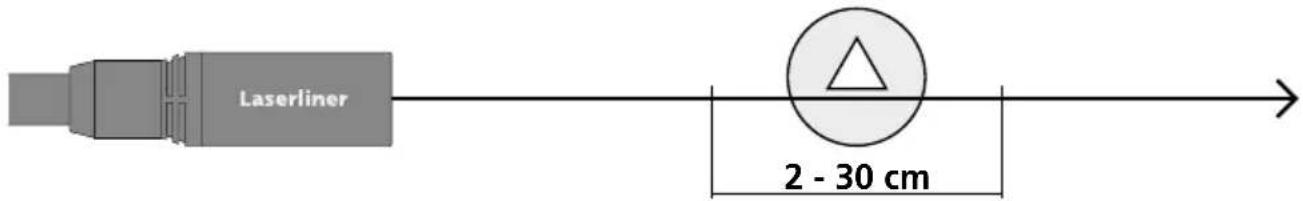

1 Диапазон на фокусното разстояние

MaxView Camera доставя контрастни изображения в диапазона 2 - 30 см пред главата на камерата.

Laserliner 2 - 30 cm

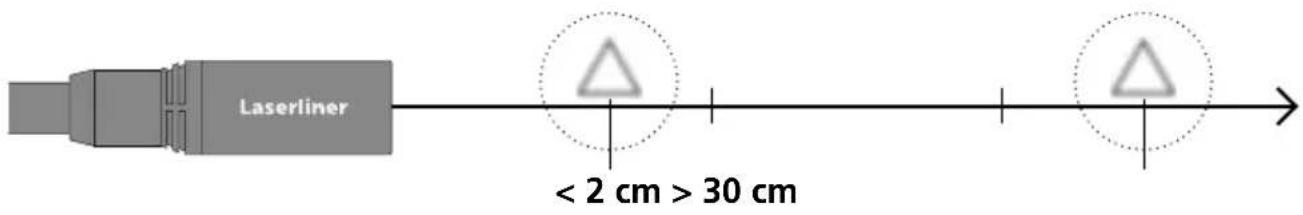

Обекти, които са далеч извън зоната на фокуса, може да изглеждат нефокусирани.

Laserliner < 2 cm > 30 cm

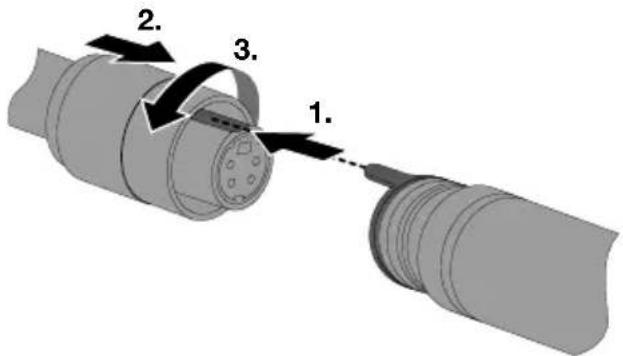

2 Извод за гъвкав ръкав

1. 2. 3.

Технически характеристики
Запазва се правото за технически изменения. 20W41

Тип камера CMOS сензор за изображения
Камера – основна част ø 17 mm
Вид защита на главата на камерата водонепроницаема, IP 67
Светодиоди глава на камерата 4
Резолюция на камерата 640 x 480 пиксела
Зона на видимост 57°
Фокус на камерата F2 cm - F30 cm
Диаметър на кабела 9,5 mm
Дълъг гъвкав ръкав 1,5 m
Минимален радиус на огъване 75 mm
Условия за съхранение	0°C ... 45°C, относителна влажност на въздуха макс.20 ... 90% rH, без наличие на конденз, работна височина макс. 4000 m над морското равнище
Автоматично изключване - 10°C ... 60°C,	относителна влажност на въздуха макс. 80% rH
Тегло 298 g
Размери (Ш x В x Д) 1580 x 18 x 18 mm

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО).

Още инструкции за безопасност и допълнителни указания ще намерите на адрес: http://laserliner.com/info?an=AIF

!
