MaxView Camera - Caméra d'inspection Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra d'inspection
Marque	Laserliner
Modèle	MaxView Camera
Type de capteur	CMOS
Diamètre de la tête de caméra	17 mm
Protection de la tête	Résistant à l'eau, IP67
Nombre de DEL	4 DEL ultrapuissantes (groupe RG0)
Résolution de la caméra	640 x 480 pixels
Champ de vision	57°
Distance de mise au point	2 cm à 30 cm
Diamètre du câble	9,5 mm
Longueur du tuyau flexible	1,5 m
Angle de flexion minimal	75 mm
Poids	298 g
Dimensions (L x H x P)	1580 x 18 x 18 mm
Conditions de travail	0°C à 45°C, 20-90% HR sans condensation, altitude max 4000 m
Conditions de stockage	-10°C à 60°C, HR max 80%
Alimentation	Via l'unité de base VideoFlex (non incluse)
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, éviter produits chimiques et solvants
Sécurité	Ne pas utiliser près de tensions dangereuses, ni sur des personnes
Pièces détachées et réparabilité	Aucune pièce détachable prévue ; appareil non réparable par l'utilisateur
Informations générales	Conforme UE, élimination selon DEEE

FOIRE AUX QUESTIONS - MaxView Camera Laserliner

Quels types d'endroits puis-je inspecter avec la MaxView Camera ?

La MaxView Camera est conçue pour inspecter des endroits difficiles d'accès comme les cavités, les puits, la maçonnerie, les conduits ou les véhicules.

La caméra est-elle étanche ?

Oui, la tête de caméra est résistante à l'eau avec un indice de protection IP67, ce qui permet une immersion temporaire. Attention, le reste de l'unité (tuyau flexible et connecteur) n'est pas forcément étanche.

Quelle est la distance de mise au point optimale ?

La caméra fournit des images nettes entre 2 cm et 30 cm de la tête. Au-delà, les objets peuvent apparaître flous.

Puis-je utiliser la caméra pour des examens médicaux sur des personnes ?

Non, il est interdit d'utiliser la MaxView Camera pour des examens médicaux ou sur des personnes. Elle est réservée à l'inspection industrielle et technique.

Comment nettoyer la caméra ?

Nettoyez les composants avec un chiffon légèrement humide. N'utilisez pas de produits nettoyants, de produits à récurer ou de solvants. Stockez l'appareil dans un endroit sec et propre.

La caméra fonctionne-t-elle seule ou nécessite-t-elle un autre appareil ?

La MaxView Camera est un accessoire qui se branche sur l'unité de base VideoFlex (non incluse). Elle ne peut pas fonctionner de manière autonome.

Quelles sont les conditions de température pour utiliser la caméra ?

La plage de température de travail est de 0°C à 45°C avec une humidité relative de 20 à 90 % sans condensation. Altitude maximale : 4 000 m.

Que faire si la caméra est exposée à des produits chimiques ou à une source électrique ?

Évitez tout contact avec des produits chimiques, du tension électrique, des pièces brûlantes ou en mouvement. Cela peut endommager l'appareil et provoquer des blessures graves. En cas de contact, cessez immédiatement l'utilisation.

Quelle est la résolution de la caméra ?

La résolution est de 640 x 480 pixels, offrant des images vidéo en couleur pour un contrôle visuel détaillé.

Y a-t-il des pièces de rechange disponibles ?

La MaxView Camera ne contient aucune pièce détachable par l'utilisateur. En cas de dysfonctionnement, contactez le service après-vente Laserliner.

MODE D'EMPLOI MaxView Camera Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / Utilisation

La MaxView Camera est une unité de caméra destinée au raccordement à l'unité de base VideoFlex. Associée à l'unité de base, elle permet de transmettre des images vidéo en couleur à l'écran d'affichage ACL afin de contrôler des endroits difficiles d'accès, p. ex. dans les cavités, les puits, la maçonnerie ou dans les véhicules.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• La tête de la caméra ne résiste pas aux acides ni au feu.
• Il est indispensable de faire attention à ce que le MaxView Camera n'entre pas en contact avec des produits chimiques, du tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l'appareil et provoquer de graves blessures chez l'utilisateur.
• Il est interdit d'utiliser le MaxView Camera pour des examens médicaux/effectués sur des personnes.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.
• L'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pièces conductrices en cas de mesures à proximité d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension en prenant les mesures nécessaires.

Consignes de sécurité

Utilisation avec des rayonnements optiques artificiels (OStrV - décret de protection du travail relatif aux rayonnements optiques artificiels)

Orifice de sortie de la DEL

• L'appareil fonctionne avec des DEL du groupe de risques RG 0 (groupe libre, pas de risque) conformément aux normes en vigueur pour la sécurité photobiologique (EN 62471:2008-09 et suiv. / CEI/TR 62471:2006-07 et suiv.) dans leurs versions actuelles.
• L'émission accessible des DEL est inoffensive pour l'œil humain et la peau de l'homme en cas d'utilisation conforme à la destination prévue et dans des conditions raisonnablement prévisibles.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

- L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.

- Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

1 Branchement à l'unité de base

2 Tuyau flexible

3 Tête de caméra avec 4 DEL ultrapuissantes

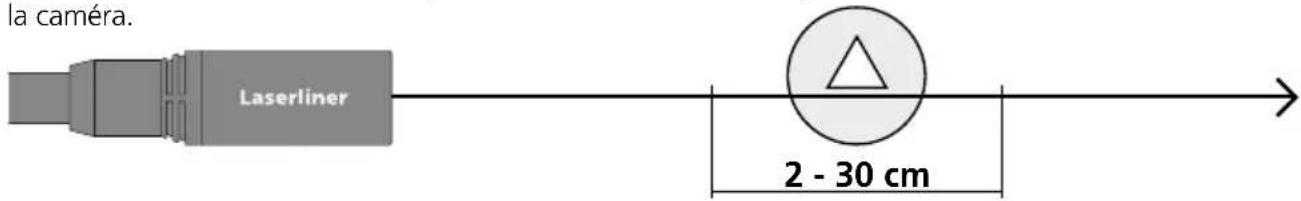

1 Zone de la profondeur du champ

MaxView Camera fournit des images nettes à une distance comprise entre 2 et 30 cm devant la tête de la caméra.

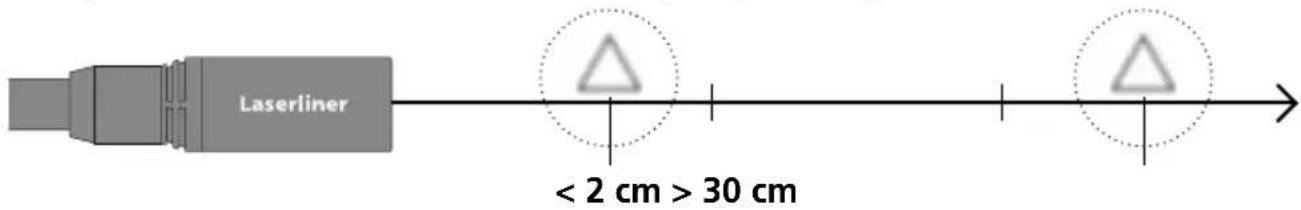

Les objets situés bien au-delà de la zone de mise au point peuvent apparaître en flou.

2 Raccord du tuyau flexible

Donnés techniques
Sous réserve de modifications techniques. 20W41

Type de la caméra Capteur d'images CMOS
Tête de la caméra ø 17 mm
Type de protection de la tête de la caméra résistant à l'eau, IP 67
DEL de la tête de la caméra 4
Résolution de la caméra 640 x 480 pixels
Champ de vision 57°
Foyer de la caméra F2 cm - F30 cm
Diamètre du câble 9,5 mm
Longueur du tuyau flexible 1,5 m
Angle de flexion minimal 75 mm
Conditions de travail	0°C ... 45°C, humidité relative de l'air max. 20 ... 90% rH, non condensante, altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage -10°C ... 60°C, humidité relative de l'air max. 80% rH
Poids 298 g
Dimensions (L x H x P) 1580 x 18 x 18 mm

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=AlF

!
