BRUGSANVISNING MaxView Camera Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internetlinket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / anvendelse

MaxView Camera er en kameraenhed, der kan sluttes til basisenheden VideoFlex. Sammen med basisenheden sendes der farvevideobilleder til LCD-skærmen til kontrol af vanskeligt tilgængelige steder som fx i hulrum, skakte, i murværk eller i køretøjer.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• Kamerahovedet er ikke syrebestandigt eller ildfast.
• Det er vigtigt, at man sørger for, at MaxView Camera ikke kommer i kontakt med kemikalier, spænding, bevægelige eller varme genstande. Dette kan ødelægge apparatet og desuden medføre alvorlige personskader på operatøren.
• MaxView Camera må ikke anvendes til medicinske undersøgelser/personundersøgelser.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.
• Apparatet er ikke beregnet til måling i nærheden af farlig spænding. Derfor skal man altid sikre sig, at der ikke er spænding i ledende dele, når man foretager målinger i nærheden af elektriske anlæg. Den spændingsfri tilstand og sikring mod genstart skal sikres med passende foranstaltninger.

Sikkerhedsanvisninger

Omgang med kunstig, optisk stråling OStrV

Udgangsåbnings-LED

Laserliner

• Apparatet bruger LED'er i risikogruppen RG 0 (fri gruppe, ingen risiko) i henhold til gældende standarder for fotobiologisk sikkerhed (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i de nuværende udførelser.
• Den tilgængelige stråling fra LED'erne er ved tilsigtet anvendelse og under rimeligt forudsigelige forhold ufarlig for det menneskelige øje og den menneskelige hud.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

- Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.

Laserliner

- Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Apparatet skal opbevares på et rent og tørt sted.

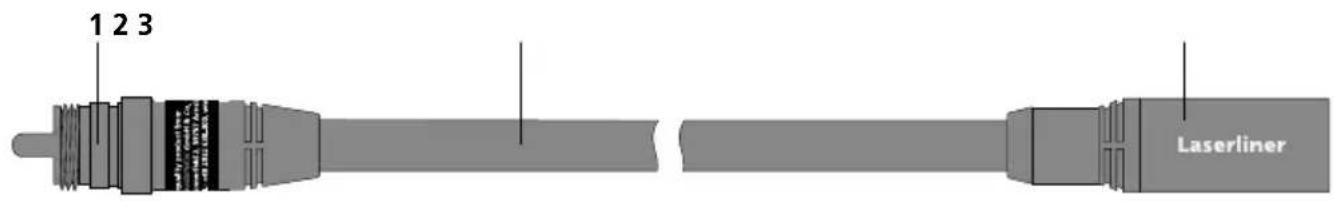

1 2 3 Laserliner

1 Tilslutning til basisenhed

2 Fleksibel slange

3 Kamerahoved med 4 kraftige LED'er

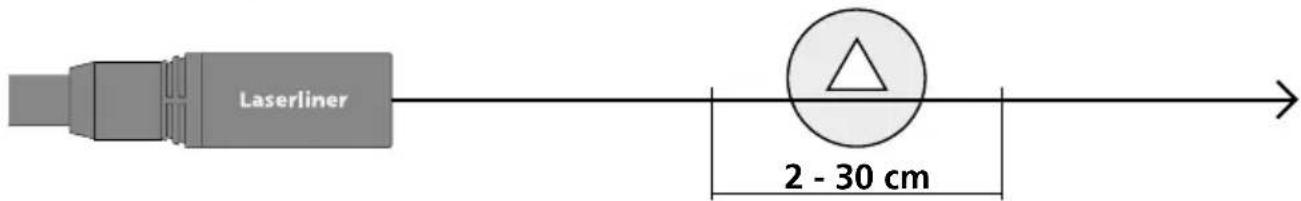

1 Dybdeskarphedsområde

MaxView Camera giver skarpe billeder i området 2 - 30 cm foran kamerahovedet.

Laserliner 2 - 30 cm

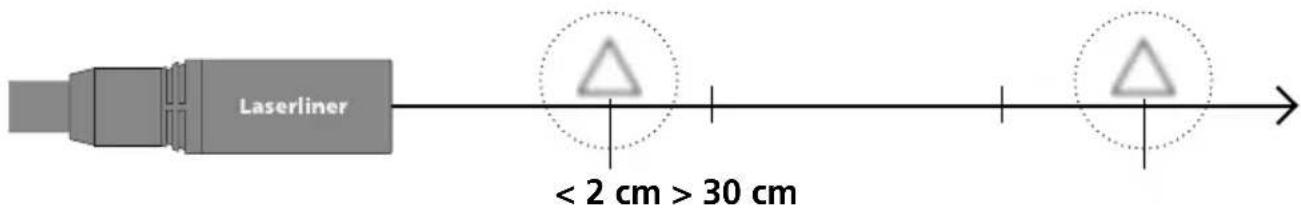

Objekter, der ligger langt uden for fokusområdet, kan forekomme uskarpe.

Laserliner < 2 cm > 30 cm

2 Tilslutning flexslange

1. 2. 3.

Tekniske Data
Forbehold for tekniske ændringer. 20W41

Kameratype CMOS-billedsensor
Kamerahoved ø 17 mm
Beskyttelsesmåde kamerahoved vandafvisende, IP 67
LED'er kamerahoved 4
Opløsning kamera 640 x 480 pixel
Synsfelt 57°
Kamerafokus F2 cm - F30 cm
Kabeldiameter 9,5 mm
Længde flexslange 1,5 m
minimal bukkeradius 75 mm
Arbejdsbetingelser	0°C ... 45°C, luftfugtighed maks. 20 ... 90% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser -10°C ... 60°C, luftfugtighed maks. 80% rH
Vægt 298 g
Mål (B x H x L) 1580 x 18 x 18 mm

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AIF

!

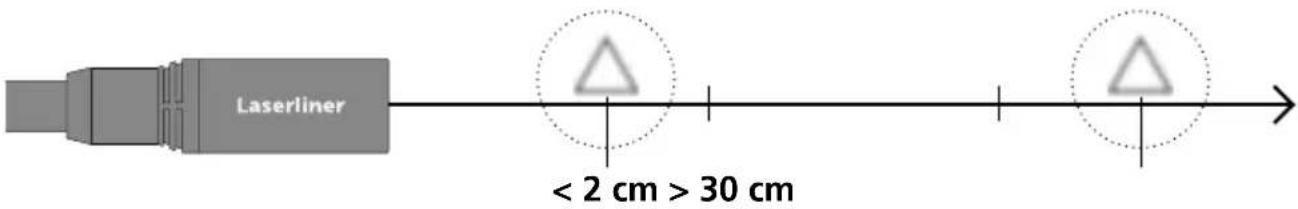

Objekter som ligger langt utenfor fokusområdet, kan fremstå som utydelige.

Laserliner < 2 cm > 30 cm

2 Tilkobling fleksislange

1. 2. 3.

Tekniske data
Det tas forbehold om tekniske endringer. 20W41

Kameratype CMOS bildesensor
Kamerahode ø 17 mm
Beskyttelsesklasse kamerahode vannfast, IP 67
LED-er kamerahode 4
Oppløsning kamera 640 x 480 piksler
Synsfelt 57°
Kamerafokus F2 cm - F30 cm
Kabeldiameter 9,5 mm
Lengde fleksislange 1,5 m
Minimal bøyeradius 75 mm
Arbeidsbetingelser	0°C ... 45°C, luftfuktighet maks. 20 ... 90% rH, ikke kondenserende, arbeidshøyde maks. 4000 m.o.h.
Lagringsbetingelser -10°C ... 60°C, luftfuktighet maks. 80% rH
Vekt 298 g
Mål (B x H x D) 1580 x 18 x 18 mm
