MaxView Camera - Telecamera di ispezione Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di ispezione
Marca	Laserliner
Modello	MaxView Camera
Tipo di sensore	CMOS
Diametro della testa della telecamera	17 mm
Protezione della testa	Resistente all'acqua, IP67
Numero di LED	4 LED ultrapotenti (gruppo RG0)
Risoluzione della telecamera	640 x 480 pixel
Campo visivo	57°
Distanza di messa a fuoco	2 cm a 30 cm
Diametro del cavo	9,5 mm
Lunghezza del tubo flessibile	1,5 m
Angolo di flessione minimo	75 mm
Peso	298 g
Dimensioni (L x A x P)	1580 x 18 x 18 mm
Condizioni di lavoro	0°C a 45°C, 20-90% UR senza condensa, altitudine max 4000 m
Condizioni di conservazione	-10°C a 60°C, UR max 80%
Alimentazione	Tramite l'unità base VideoFlex (non inclusa)
Manutenzione e pulizia	Pulire con un panno leggermente umido, evitare prodotti chimici e solventi
Sicurezza	Non utilizzare vicino a tensioni pericolose, né su persone
Parti di ricambio e riparabilità	Nessuna parte smontabile prevista; apparecchio non riparabile dall'utente
Informazioni generali	Conforme UE, smaltimento secondo RAEE

Domande frequenti - MaxView Camera Laserliner

Quali tipi di luoghi posso ispezionare con la MaxView Camera?

La MaxView Camera è progettata per ispezionare luoghi difficili da raggiungere come cavità, pozzi, muratura, condotti o veicoli.

La telecamera è impermeabile?

Sì, la testa della telecamera è resistente all'acqua con un grado di protezione IP67, che consente un'immersione temporanea. Attenzione, il resto dell'unità (tubo flessibile e connettore) non è necessariamente impermeabile.

Qual è la distanza di messa a fuoco ottimale?

La telecamera fornisce immagini nitide tra 2 cm e 30 cm dalla testa. Oltre, gli oggetti possono apparire sfocati.

Posso usare la telecamera per esami medici su persone?

No, è vietato utilizzare la MaxView Camera per esami medici o su persone. È riservata all'ispezione industriale e tecnica.

Come pulire la telecamera?

Pulire i componenti con un panno leggermente umido. Non utilizzare detergenti, abrasivi o solventi. Conservare l'apparecchio in un luogo asciutto e pulito.

La telecamera funziona da sola o necessita di un altro dispositivo?

La MaxView Camera è un accessorio che si collega all'unità base VideoFlex (non inclusa). Non può funzionare in modo autonomo.

Quali sono le condizioni di temperatura per utilizzare la telecamera?

L'intervallo di temperatura di lavoro è da 0°C a 45°C con un'umidità relativa dal 20 al 90% senza condensa. Altitudine massima: 4.000 m.

Cosa fare se la telecamera è esposta a prodotti chimici o a una fonte elettrica?

Evitare qualsiasi contatto con prodotti chimici, tensione elettrica, parti calde o in movimento. Ciò può danneggiare l'apparecchio e causare lesioni gravi. In caso di contatto, interrompere immediatamente l'uso.

Qual è la risoluzione della telecamera?

La risoluzione è di 640 x 480 pixel, offrendo immagini video a colori per un controllo visivo dettagliato.

Ci sono pezzi di ricambio disponibili?

La MaxView Camera non contiene parti smontabili dall'utente. In caso di malfunzionamento, contattare il servizio post-vendita Laserliner.

MANUALE UTENTE MaxView Camera Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / utilizzo

La telecamera MaxView è un'unità obiettivo da collegare all'unità base VideoFlex. Abbinata all'unità base invia immagini video a colori allo schermo LCD per controllare punti difficilmente accessibili, per esempio cavità, sotterranei, muri o autoveicoli.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• La testina di ripresa non resiste agli acidi o al fuoco.
• La MaxView Camera non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni dell'utente.
• La MaxView Camera non deve essere utilizzata per analisi mediche o indagini eseguite su persone.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduttivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.

Indicazioni di sicurezza

Utilizzo con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

Apertura di uscita LED

• L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
• Se si rispetta la destinazione d'uso dei LED e un uso in condizioni ragionevolmente prevedibili, la loro radiazione sensibile non è pericolosa per l'occhio e la pelle dell'uomo.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

- L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.

- Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

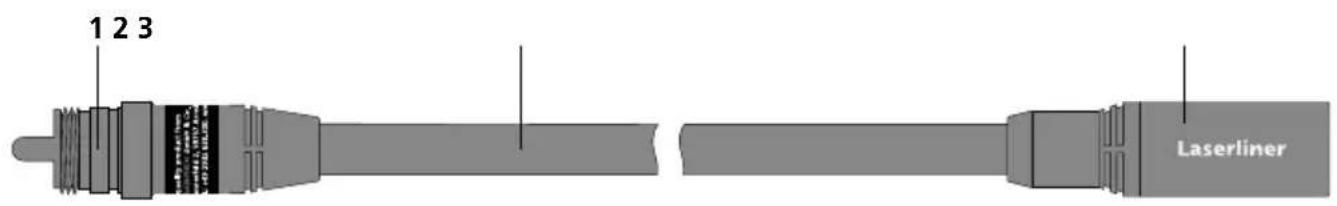

1 Collegamento con l'unità base

3 Testina di ripresa con 4 LED ad alto rendimento

2 Tubo flessibile

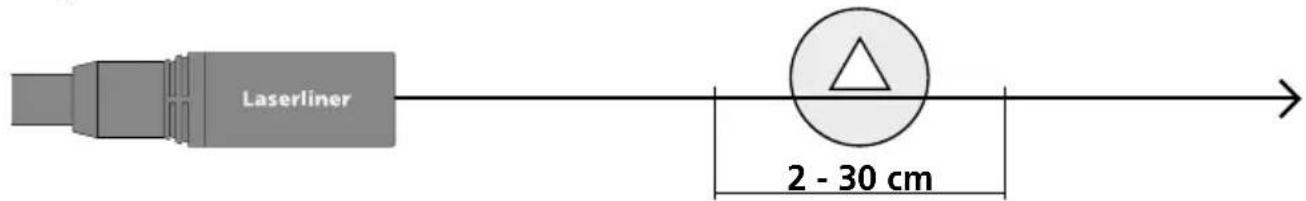

1 Profondità di campo

La MaxView Camera fornisce immagini nitide riprese davanti alla testa dell'obiettivo in un campo compreso tra 2 e 30 cm.

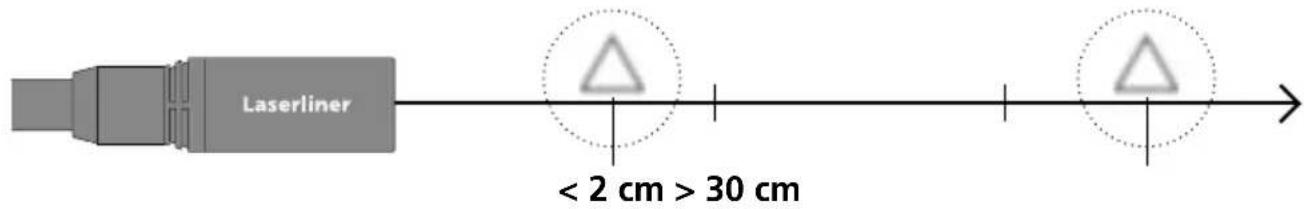

Le immagini degli oggetti molto al di fuori da questa zona di messa a fuoco possono essere sfocate.

2 Connettore tubo flessibile

Dati tecnici
Con riserva di modifiche tecniche. 20W41

Tipo di telecamera Sensore CMOS
Testina di ripresa ø 17 mm
Grado di protezione testina di ripresa resistente all'acqua, IP 67
LED testina di ripresa 4
Risoluzione telecamera 640 x 480 pixel
Campo visivo 57°
Distanza focale F2 cm - F30 cm
Diametro cavo 9,5 mm
Lunghezza tubo flessibile 1,5 m
Raggio di curvatura minimo 75 mm
Condizioni di lavoro	0°C ... 45°C, umidità dell'aria max. da 20 a 90% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C ... 60°C, um	dità dell'aria max. 80% rH
Peso 298 g
Dimensioni (L x A x P) 1580 x 18 x 18 mm

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AIF

!
