CS 4235 - Пила SOLO - Безкоштовний посібник користувача

Тип продукту	Акумуляторна бензопилка
Бренд	SOLO
Модель	CS 4235
Напруга акумулятора	36 В (макс 42 В)
Ємність акумулятора	7,5 А·год
Час заряджання	Приблизно 150 хвилин
Швидкість ланцюга на холостому ходу	15–20 м/с
Швидкість ланцюга під навантаженням	7–20 м/с
Ємність масляного бака	250 мл
Вага (з шиною та ланцюгом)	3,80 кг
Вага (без шини та ланцюга)	3,15 кг
Рівень звукової потужності (LwA)	108 дБ(A)
Рівень звукового тиску (LpA)	88 дБ(A)
Значення вібрації	2,5 м/с² (K=1,5 м/с²)
Довжини шин	25 см / 30 см / 35 см
Крок ланцюга	3/8"
Гальмо ланцюга	Так, ручне з дугою
Автоматичне змащування	Так
Захист від перевантаження	Так (автоматичне вимкнення)
Живлення	Літій-іонний акумулятор (36 В)
Відповідне використання	Різання легкого дерева, садівництво
Комплект поставки	Бензопилка, шина, ланцюг, захисний кожух ланцюга, інструкція
Гарантія	Законна гарантія від дефектів виробництва

Часті запитання - CS 4235 SOLO

Як запустити бензопилку CS 4235?

Переконайтеся, що гальмо ланцюга відпущено (потягніть дугу до ручки). Натисніть на кнопку блокування (17/1) та утримуйте її, потім натисніть на курок газу (17/2). Відпустіть кнопку блокування після запуску. Для зупинки відпустіть курок газу.

Як правильно натягнути ланцюг?

Поверніть поворотне кільце (04/1) до кришки, доки два трикутники не стануть один навпроти одного. Поверніть центральний замок (05/1) за годинниковою стрілкою, не затягуючи повністю. Поверніть поворотне кільце (05/2) за годинниковою стрілкою, доки ланцюг не натягнеться: його можна підняти на 3-4 мм в центрі шини. Потім затягніть центральний замок.

Яке масло використовувати для ланцюга?

Використовуйте виключно біорозкладане масло для ланцюгів екологічної якості. Ніколи не використовуйте відпрацьоване або мінеральне масло. Заповнюйте бак (250 мл) перед кожним використанням і перевіряйте рівень через вічко.

Як зарядити акумулятор?

Підключіть акумулятор (127390) до зарядного пристрою (C150 Li, арт. 127391), потім підключіть зарядний пристрій до мережі (230 В змінного струму). Заряджання триває приблизно 150 хвилин. Світлодіоди вказують стан заряду. Акумулятор можна заряджати в будь-який час без ризику перезаряджання.

Що робити, якщо ланцюг не обертається, а двигун працює?

Спочатку перевірте натяг ланцюга: якщо він занадто тугий, послабте його. Якщо проблема не зникає, можливо, це внутрішня несправність. Зверніться до сервісної служби AL-KO.

Як перевірити гальмо ланцюга?

Перед кожним використанням перевіряйте гальмо ланцюга: при вимкненому двигуні штовхніть дугу вперед; ланцюг не повинен рухатися. При увімкненому двигуні штовхніть дугу вперед; ланцюг і двигун мають негайно зупинитися. Якщо ні, не використовуйте бензопилку та віддайте її в ремонт.

Які засоби захисту рекомендуються?

Завжди носіть захисну каску, захист слуху, захисні окуляри, жорсткі робочі рукавички, захисні штани від порізів та безпечне взуття з нековзною підошвою.

Як зберігати бензопилку тривалий час?

Вийміть акумулятор, злийте масло з бака, очистіть бензопилку, зніміть ланцюг та шину, очистіть їх і злегка змастіть. Зберігайте в сухому, закритому місці, недоступному для дітей.

Що робити у випадку віддачі?

Міцно тримайте бензопилку обома руками, великі пальці навколо рукояток. Гальмо ланцюга активується автоматично при віддачі, щоб зупинити ланцюг. Після інциденту перевірте гальмо ланцюга перед продовженням роботи.

Де знайти запасні частини та сервісне обслуговування?

Зверніться до найближчої служби технічного обслуговування AL-KO. Контактні дані можна знайти на веб-сайті AL-KO. Використовуйте виключно оригінальні запасні частини.

ПОСІБНИК КОРИСТУВАЧА CS 4235 SOLO

ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

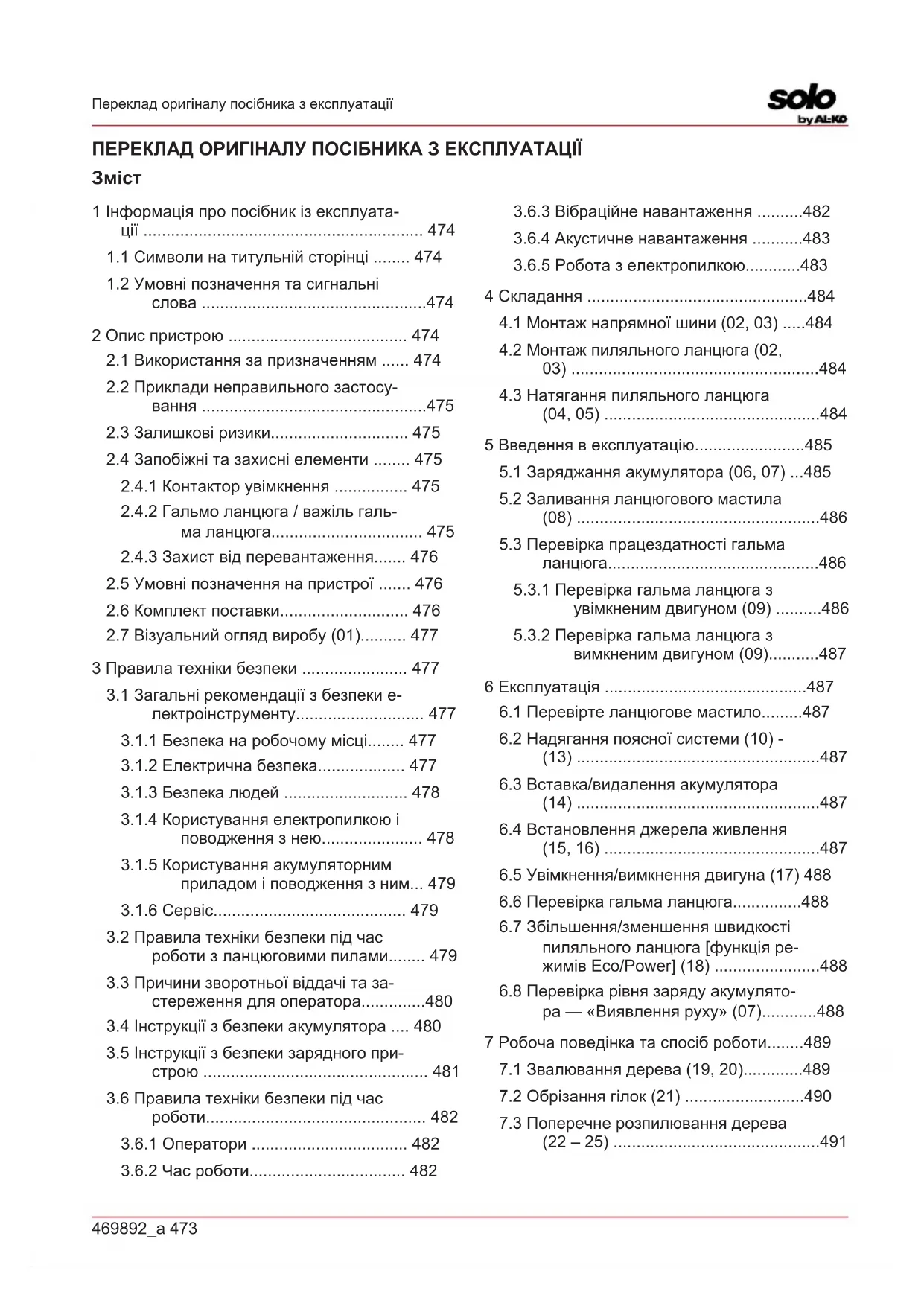

Зміст

1 Інформація про посібник із експлуата- ції 474

1.1 Символи на титульній сторінці ..... 474

1.2 Умовні позначення та сигнальні слова ....474

2 Опис пристрою 474

2.1 Використання за призначенням ..... 474

2.2 Приклади неправильного застосування ....475

2.3 Залишкові ризики.... 475

2.4 Запобіжні та захисні елементи ..... 475

2.4.1 Контактор увімкнення ..... 475

2.4.2 Гальмо ланцюга / важіль галь- ма ланцюга.... 475

2.4.3 Захист від перевантаження..... 476

2.5 Умовні позначення на пристрої ..... 476

2.7 Візуальний огляд виробу (01)...... 477

3 Правила техніки безпеки 477

3.1 Загальні рекомендації з безпеки е- лектроінструменту.... 477

3.1.1 Безпека на робочому місці..... 477

3.1.2 Електрична безпека...... 477

3.1.3 Безпека людей 478

3.1.4 Користування електропилкою і поводження з нею..... 478

3.1.5 Користування акумуляторним приладом і поводження з ним... 479

3.1.6 Сервіс.... 479

3.2 Правила техніки безпеки під час роботи з ланцюговими пилами..... 479

3.3 Причини зворотньої віддачі та за- стереження для оператора......480

3.4 Інструкції з безпеки акумулятора .... 480

3.5 Інструкції з безпеки зарядного при- строю .... 481

3.6 Правила техніки безпеки під час роботи.... 482

3.6.1 Оператори 482

3.6.2 Час роботи.... 482

3.6.3 Вібраційне навантаження .....482

3.6.4 Акустичне навантаження .....483

3.6.5 Робота з електропилкою.....483

4 Складання ....484

4.1 Монтаж напрямної шини (02, 03) .....484

4.2 Монтаж пиляльного ланцюга (02, 03) 484

4.3 Натягання пиляльного ланцюга (04, 05)....484

5 Введення в експлуатацію.....485

5.1 Заряджання акумулятора (06, 07) ...485

5.2 Заливання ланцюгового мастила (08) 486

5.3 Перевірка працездатності гальма ланцюга....486

5.3.1 Перевірка гальма ланцюга з увімкненим двигуном (09) ......486

5.3.2 Перевірка гальма ланцюга з вимкненим двигуном (09)......487

6 Експлуатація ....487

6.1 Перевірте ланцюгове мастило.....487

6.2 Надягання поясної системи (10) - (13) 487

6.3 Вставка/видалення акумулятора (14) 487

6.4 Встановлення джерела живлення (15, 16) ....487

6.5 Увімкнення/вимкнення двигуна (17) 488

6.6 Перевірка гальма ланцюга.....488

6.7 Збільшення/зменшення швидкості пиляльного ланцюга [функция ре- жимів Eco/Power] (18) ......488

6.8 Перевірка рівня заряду акумулятора — «Виявлення руху» (07)......488

7 Робоча поведінка та спосіб роботи.....489

7.1 Звалювання дерева (19, 20)......489

7.2 Обрізання гілок (21) .....490

7.3 Поперечне розпилювання дерева (22 – 25) ......491

7.4 Поперечне розпилювання пилома- теріалів..... 491
8 Технічне обслуговування та догляд ..... 491
8.1 Перевірка натягу ланцюга..... 492
8.2 Натягання пиляльного ланцюга (26).... 492
8.3 Очищення внутрішнього простору зірочки .... 492
8.4 Перестановка швидкозатискного пристрою (27)...... 493
8.5 Перевірка, повертання та змащу- вання напрямної шини (28, 29)...... 493
8.6 Таблиця обслуговування ланцюга .. 493
9 Транспортування.... 494
10 3берігання.... 494
11 Утилізація.... 494
12 Сервісне обслуговування 495
13 Технічні характеристики 496
14 Усунення несправностей.... 497
15 Гарантія.... 498
16 Декларація про відповідність стандар- там ЄС.... 498

1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.
Обов'язково прочитайте цей посібник із експлуатації перед введенням в експлуатацію. Це є необхідною умовою безпечної та безвідмовної роботи.
Завжди тримайте цей посібник із експлуатації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.
Передавайте пристрій іншим особам тільки разом з цим посібником із експлуатації.
■ Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що містяться в цьому посібнику з експлуатації.

1.1 Символи на титульній сторінці

Умовне позна- чення

Значення

Символ посібника з експлуатації

Символ для пристрою з літій-іон- ним акумулятором

1.2 Умовні позначення та сигнальні слова

НЕБЕЗПЕКА!

Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм.

ПОПЕРЕДЖЕННЯ!

Вказує на потенційно небезпечну си- туацію, яка, якщо її не уникнути, може призвести до смерті або серйозних травм.

ОБЕРЕЖНО!

Вказує на потенційно небезпечну си- туацію, яка, якщо її не уникнути, може призвести травмування легкої та се- редньої тяжкості.

УВАГА!

Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збитку.

ПРИМІТКА

Спеціальні вказівки для кращого розуміння та полегшення роботи.

2 ОПИС ПРИСТРОЮ

У цьому посібнику описано електричну ланцю- гову пилу з живленням від акумулятора.

2.1 Використання за призначенням

Ланцюгова пила розрахована виключно для використання в домашньому та присадибному господарстві. У цій області знаходиться ланцюгова пила, яку можна використати для лег-

ких робіт із розпилювання деревини, напри- клад:

■ розпилювання пиломатеріалів;
■ вирізання живоплотів;
■ розпилювання дров.

Завдяки електричному приводу акумуляторну ланцюгову пилу можна використовувати для розпилювання деревини не тільки на відкритому повітрі, але і в приміщенні. Будь-яке інше застосування, окрім описаного, вважається використанням не за призначенням.

Акумуляторну ланцюгову пилу можна використовувати тільки з такими компонентами:

■ Акумуляторна поясна система ВТА 42 — № замовлення: 127442
■ Літій-іонний акумулятор — № замовлення: 127390
Зарядний пристрій — C150 Li, № замовлення: 127391

Цей пристрій призначено для приватного використання. Будь-яке інше використання або несанкціоновані зміни та доповнення конструкції вважаються використанням не за призначенням і призводять до анулювання гарантії, а також втрати відповідності (знак СЕ) та відмови від будь-якої відповідальності за шкоду, завдану користувачеві або третій стороні виробника.

ОБЕРЕЖНО!

Небезпека травмування у разі використання не за призначенням!

Розпилювання електропилкою чужорідних тіл, що проходять через деревину або інші матеріали, може призвести до отримання травми.

Використовуйте електропилку ви- ключно для легких робіт із розпи- лювання деревини.
Перед розпилюванням видаляйте з деревини чужорідні предмети, наприклад, цвяхи, гвинти, фітинги.

2.2 Приклади неправильного застосування

Заборонено зрізати гілки, які розташовані прямо або під гострим кутом над оператором або іншими особами.
■ Не використовуйте для змашування пиляльного ланцюга відпрацьоване мастило або мінеральне мастило.

Заборонено використовувати пристрій у вибухонебезпечному середовищі.

2.3 Залишкові ризики

Навіть за умови використання пристрою за призначенням залишаються ризики, які неможливо повністю виключити. У залежності від типу пристрою та його конструкції неможливо виключити наступні небезпеки.

Контакт із відкритими зубцями ланцюга (небезпека отримання різаної рани).
- Контакт із ланцюгом, який ще не зупинився (небезпека отримання різаної рани).
■ Несподіваний або непередбачений рух шини (небезпека отримання різаної рани).
Відокремлення частин ланцюга (різані ра- ни / небезпека травмування).
Відокремлення частин деревини, що обробляється.
■ Порушення слуху під час роботи в разі невикористання засобів захисту органів слуху.

2.4 Запобіжні та захисні елементи

ПОПЕРЕДЖЕННЯ!

Ризик отримання серйозних травм через маніпуляції з запобіжними та захисними пристроями

Маніпуляції з запобіжними та захисними пристроями можуть призвести до отримання серйозних травм під час використання електропилки.

У жодному разі не вимикайте запобіжні та захисні пристрої!
Використовуйте електропилку тільки тоді, коли всі запобіжні та захисні пристрої функціонують правильно.

2.4.1 Контактор увімкнення

Коли оператор кілька разів швидко відкриє дросельну заслінку, електропилка вимикається на декілька секунд, щоб захистити електроніку та пиляльний ланцюг. У цьому разі дочекайтеся, поки електропилку можна бути знову ввімкнути.

2.4.2 Гальмо ланцюга / важіль гальма ланцюга

Ланцюгова пила має ручне гальмо ланцюга, яке активується за допомогою важеля гальма ланцюга, наприклад, у випадку віддачі. У разі

спрацьовування гальма ланцюга ланцюгова пила і двигун миттєво зупиняються.

2.4.3 Захист від перевантаження

Електропилка постачається обладнаною захистом від перевантаження, що вимикає двигун у разі перевантаження.

Після короткого періоду охолодження електропилку можна знову ввімкнути.

2.5 Умовні позначення на пристрої

Умовне позначення	Значення
	Будьте особливо обережні під час користування пристроєм!
	Небезпека віддачі!
	Не використовуйте ланцюгову пилу однією рукою!
	Не використовуйте під час дощу! Бережіть пристрій від вологи!
	Носіть захисну каску, захисні навушники та окуляри!
	Надягайте захисні рукавиці!
	Використовуйте неслизьке взуття!
	Перед введення в експлуатацію прочитайте посібник з експлуатації!
	Завжди використовуйте ланцюгову пилу двома руками!

Акумуляторна ланцюгова пила призначена для використання із літій-іонним акумулятором PowerFlex (№ замовлення: 127390). Для заряджання акумулятора потрібен зарядний пристрій для акумулятора PowerFlex (№ замовлення: 127391).

УВАГА!

Небезпека пошкодження пристрою та акумулятора

Якщо пристрій працює з неправильним акумулятором, то це може призвести до пошкодження пристрою та акумулятора.

■ Пристрій працює тільки з призначеним для цього акумулятором.

ПРИМИТКА

Акумулятор, зарядний пристрій та поясна система не входять у комплект постачання, їх можна придбати за окремим замовленням.

Після розпакування переконайтеся, що всі компоненти доставлені.

1 Акумуляторна ланцюгова пила
2 Напрямна шина
3 Ланцюговий захист

Номер	компонента
4	Пиляльний ланцюг
5	Посібник з експлуатації

2.7 Візуальний огляд виробу (01)

Номер	компонента
1	Ланцюговий захист
2	Напрямна шина
3	Пиляльний ланцюг
4	Зубчата підпора
5	Важіль гальма ланцюга
6	Дугова ручка
7	Кришка бака для ланцюгового мастила
8	Панель керування режимами Eco/Power
9	Задня ручка
10	Важіль газу
11	Кнопка блокування важеля газу
12	Оглядове вікно бака для ланцюгового мастила
13	Гніздо для з'єднувального кабелю акумулятора
14	Кожух зірочки
15	Швидкозатискний пристрій з центральним замком і обертовим кільцем
16	Акумулятор*
17	Зарядний пристрій*
18	Акумуляторна поясна система зі з'єднувальним кабелем*

*: Не входить у комплект постачання, але доступно за такими номерами замовлення:

■ Акумуляторна поясна система ВТА 42 — № замовлення: 127442

Літій-іонний акумулятор — № замовлення: 127390

Зарядний пристрій — C150 Li — № замовлення: 127391

З ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

3.1 Загальні рекомендації з безпеки електроінструменту

ПОПЕРЕДЖЕННЯ!

Уважно прочитайте всі правила техніки безпеки та вказівки.

Недотримання правил техніки безпеки та вказівок може призвести до ура- ження електричним струмом, пожежі й отримання тяжких травм.

Зберігайте правила техніки безпеки та вказівки для використання в майбутньому.

Термін «електроприлад», що використовується в правилах техніки безпеки, стосується приладів із живленням від електричної мережі (з кабелем живлення) чи акумулятора (без кабелю живлення).

3.1.1 Безпека на робочому місці

Робоча зона має бути чистою та добре освітленою. Безлад і погане освітлення — супутники нещасних випадків.
Забороняється використовувати цей електроприлад у вибухонебезпечному середовищі, де є легкозаймисті рідини, гази чи пил. Електроприлади створюють іскри, від яких пил і гази можуть загорітися.
Користуючись електроприладом, три- майте дітей та інших осіб на безпечній відстані. Якщо ви відволічетеся, ви може- те втратити контроль над електроприла- дом.

3.1.2 Електрична безпека

Штекер приладу має відповідати конфігурації розетки. Заборонено будь-яким чином модифікувати штекер. Не використовуйте адаптери разом із заземленими електроприладами. Використання немодифікованих штекерів і підходящих розеток знижує ризик ураження електричним струмом.

Уникайте фізичного контакту з заземленими поверхнями, наприклад трубами, радіаторами, плитами та холодильниками. У разі заземлення тіла збільшується ризик ураження електричним струмом.

Бережіть електроприлад від дощу чи вологи. Потрапляння води в електроприлад підвищує ризик ураження електричним струмом.

Не тягніть за кабель живлення, щоб перемістити, підвісити прилад чи від'єднати його від мережі. Тримайте кабель на безпечній відстані від мастила, гострих кромок, джерел тепла і предметів, що рухаються. Пошкодження або заплутування кабелю підвищує ризик ураження електричним струмом.
Працюючи з електроприладом на вулиці, використовуйте подовжувальний кабель, придатний для подібного використання. Використання спеціально призначеного для експлуатації на вулиці кабелю знижує ризику ураження електричним струмом.
У разі необхідності експлуатації електроприладу у вологому середовищі скористайтеся автоматичним запобіжним вимикачем, що діє при появі струму витоку. Застосування запобіжного вимикача знижує ризик ураження електричним струмом.

3.1.3 Безпека людей

Будьте уважні, стежте за своїми діями і керуйтеся здоровим глуздом під час роботі з електроприладом. Не користуйтеся електроприладом, якщо ви втомлені або перебуваєте під впливом наркотичних засобів, алкоголю чи медикаментів. Короткочасна неуважність під час роботи з електроприладом може спричинити серйозну травму.
Користуйтеся засобами індивідуального захисту й обов'язково надягайте захисні окуляри. Залежно від способу й умов використання електроприладу засоби індивідуального захисту, як-от респіра-тор, неслизьке захисне взуття, шолом і навушники, суттєво знижують ризик отримання травми.
Уникайте ненавмисного увімкнення. Переконайтеся, що електроприлад вимкнено, перш ніж підключати його до джерела живлення та (або) акумулятора, брати в руки або переносити. Не носіть електроприлад, тримаючи палець на вимикачі, і не підключайте увімкнений електроприлад до мережі. Це може призвести до нещасного випадку.
■ Перед увімкненням електроприладу зніміть із нього інструменти для регулювання та гайкові ключі. Інструмент або

ключ, що знаходиться на деталі приладу, яка обертається, може завдати травм.

Уникайте незручного положення тіла. Виберіть стійке положення та зберігайте рівновагу. Це дозволить краще контролювати електроприлад у непередбачених ситуаціях.
Носіть підходящий одяг. Не вдягайте просторий одяг або прикраси. Тримайте волосся і одяг на безпечній відстані від деталей, які рухаються. Просторий одяг, прикраси та довге волосся можуть заплутатися в таких деталях.
Переконайтеся, що пристрої для відсмоктування й уловлювання пилу (за наявності) підключені та правильно використовуються. Застосування таких пристроїв знижує ризики, що виникають внаслідок запиленості.

3.1.4 Користування електропилкою і поводження з нею

Не перевантажуйте прилад. Використовуйте для виконання роботи відповідний електроприлад. Задля максимальної ефективності й безпеки не перевищуйте вказаний діапазон потужності електроприладу.

Не користуйтеся електроприладом із несправним вимикачем. Електроприлад, який неможливо ввімкнути або вимкнути, є небезпечним і потребує ремонту.

Перш ніж змінювати налаштування, за- мінювати приладдя чи відправляти прилад на зберігання, витягніть штекер із розетки або вийміть акумулятор. Це унеможливить ненавмисне увімкнення е- лектроприладу.

Зберігайте електроприлади, що не використовуються, у недосяжному для дітей місці. Не дозволяйте користуватися електроприладом особам, які не обізнані з ним або не прочитали ці вказівки. У разі використання недосвідченими особами електроприлади є небезпечними.

Дбайливо доглядайте за електроприладами. Стежте за тим, щоб рухомі деталі бездоганно працювали і не защемлялися, та щоб не було зламаних і пошкоджених деталей, які порушують роботу електроприладу. Перед використанням приладу відремонтуйте пошкоджені деталі. Причиною багатьох нещасних випад-

ків є неналежний догляд за електроприладом.

Ріжучий інструмент має бути завжди чистим і гострим. Ретельно доглянутий ріжучий інструмент із гострими лезами менше защемлюється і ним легше керувати.
Використовуйте електроприлад, приладдя, вставний інструмент тощо, дотримуючись цих вказівок. Ураховуйте умови використання та характер роботи. Використання електроприладів не за призначенням може призвести до виникнення небезпечних ситуацій.

3.1.5 Користування акумуляторним приладом і поводження з ним

Заряджайте акумулятор тільки за допомогою зарядного пристрою, рекомендованого виробником. Зарядний пристрій, призначений для заряджання одного типу акумуляторів, може спричинити пожежу в разі використання з іншими акумуляторами.
Використовуйте в електроприладі лише призначені для цього акумулятори. Використання інших акумуляторів може призвести до травмування або пожежі.
- Тримайте акумулятори якомога далі від скріпок, монет, ключів, цвяхів, гвинтів та інших дрібних металевих предметів, які можуть викликати замикання контактів. Замикання контактів акумулятора може спричинити опіки або пожежу.
За неправильного використання з акумулятора може потекти рідина. Уникайте контакту з нею. У разі контакту промийте уражене місце водою. Якщо рідина потрапила в очі, зверніться по медичну допомогу. Рідина, що витікає з акумулятора, може викликати подразнення шкіри або опіки.

3.1.6 Сервіс

Доручайте ремонт електроприладу ли- ше кваліфікованим спеціалістам, що ви- користовують оригінальні запчастини. Це гарантиє, що прилад і надалі буде без- печним для використання.

3.2 Правила техніки безпеки під час роботи з ланцюговими пилами

Не наближайтеся до пиляльного ланцюга, коли пила працює. Перед запуском пили переконайтеся в тому, що пиляльний ланцюг ні з чим не зіштовху-

ється. Незначна неуважність під час роботі з ланцюговою пилою може призвести до того, що одяг або частини тіла застрягнуть в пиляльному ланцюзі.

Права рука має завжди лежати на задній ручці ланцюгової пили, а ліва рука — на передній. Заборонено міняти руки місцями, утримуючи ланцюгову пилу, оскільки це підвищує ризик нещасного випадку.
Тримайте електроприлад тільки в ізольованій долонній частині, оскільки пиляльний ланцюг може торкатися прихованих ліній. Пиляльні ланцюги, які торкаються струмопровідних дротів, роблять металеві частини електроприладу струмопровідними і можуть викликати удар електричним струмом оператора.
Надягайте захисні окуляри та навушники. Рекомендується користуватися й іншими засобами для захисту голови, рук і ніг. Захисний одяг знижує ризик травм, викликаних трісками, що летять, і випадковим зіткненням з пиляльним ланцюгом.
Заборонено використовувати ланцю- гову пилу, сидячи на дереві. Викори- стання в такому положенні може призве- сти до травм.
Нога завжди має мати надійну точку опори, ланцюгову пилу можна вмикати, лише стоячи на міцній, безпечній і рівній поверхні. Робота на слизькій або хиткій поверхні, наприклад, на сходах, може призвести до втрати рівноваги або контролю над ланцюговою пилою.
Під час зрізання натягненої гілки необхідно враховувати ризик зворотної віддачі. Коли натяг деревних волокон знижується, спиляна гілка під ефектом віддачі може вдарити оператора та (або) відкинути ланцюгову пилу з подальшою втратою контролю.
Будьте обережними під час зрізання чагарників і молодих пагонів. Тонкі материали можуть потрапити в пиляльний ланцюг і вдарити вас та (або) вибити вас з рівноваги.
Під час переміщення тримайте вимкне- ну ланцюгову пилу за передню ручку, тримаючи пиляльний ланцюг якомога далі від тіла. Під час перенесення або зберігання ланцюгової пили завжди ви- користовуйте чохли для шини. Правиль-

на експлуатація ланцюгової пили знизить ризик випадкового зіткнення з пиляльним ланцюгом, що рухається.

Дотримуйтеся вказівок щодо змашування, натягу ланцюга та запасних деталей. Ненатягнутий або незмашений ланцюг може порватися або збільшити ризик зворотної віддачі.
Підтримуйте ручки сухими та чистими, без слідів мастила або жиру. Ручка, забруднена жиром або мастилом, стає слизькою, що може призвести до втрати контролю.
Використовуйте пилку виключно для різання дерева. Не використовуйте ланцюгову пилу для інших потреб. Приклад: не використовуйте ланцюгову пилу для різання пластмаси, будівельних та інших недеревних матеріалів. Застосування ланцюгової пили для інших операцій може бути небезпечним.

3.3 Причини зворотньої віддачі та застереження для оператора

Віддача може виникнути, якщо ніс шини стикається з перешкодою, або якщо дерево складається, замикаючи ріжучу площину ланцюга.

Зіткнення носу шини з перешкодою може в деяких випадках викликати зворотну віддачу, коли шина відкидається вгору і назад, в напрямку оператора.

Затискання пиляльного ланцюга у верхній частині шини може викликати швидкий відскок пиляльного ланцюга до оператора.

Ці явища можуть призвести до втрати контролю над електропилою та до тяжких травм. Не можна сподіватися тільки на запобіжні пристрої електропили. Користувач електропили має вжити заходів для запобігання нещасних випадків і травм під час роботи.

Зворотня віддача є результатом неправильного користування інструментом та / або неправильних процедур або умов роботи. Її можна уникнути, вживши таких запобіжніх заходів:

Під час різання тримайте пилу міцно обома руками, охоплюючи обидві рукоятки електропили великим пальцем і іншими пальцями руки. Розташуйте своє тіло і руки таким чином, щоб зберігати контроль над пилкою в разі зворотної віддачі. Оператор може протидіяти силі зворотної віддачі за умови, що були вжиті належні заходи безпеки. Не допускайте

безконтрольного переміщення електропи- ли.

Не протягуйте руки занадто далеко і не ріжте вище рівня свого плеча. Це дозволить уникнути випадкових зіткнень пили з кінцівками і допоможе краще контролювати електропилку в непередбачених обставинах.
Під час заміни використовуйте тільки шини та ріжучі ланцюги, зазначені виробником. Використання невідповідних шин і ріжучих ланцюгів може призвести до розриву ланцюга і / або до виникнення зворотної віддачі.
Дотримуйтесь інструкцій виробника із заточування та техобслуговування електропили. Зниження глибини пропилу може призвести до почастішання зворотної віддачі.

3.4 Інструкції з безпеки акумулятора

У цьому розділі описано всі загальні правила з техніки безпеки та попередження, яких слід дотримуватися під час використання акумулятора. Прочитайте ці інструкції!

Використовуйте лише акумулятори, при- значені для пристроїв компанії AL-KO, які працюють від акумулятора. Заряджайте а- кумулятор лише за допомогою зарядного пристрою AL-KO з комплекту.

■ Перед використанням витягніть новий акумулятор із оригінальної упаковки.

Повністю зарядіть акумулятор перед першим використанням і завжди використовуйте вказаний зарядний пристрій. Завжди дотримуйтесь інформації щодо заряджання акумулятора, яка міститься в цьому по-сібнику з експлуатації.

■ Не використовуйте акумулятор в пожежота вибухонебезпечних середовищах.

■ Не наражайте акумулятор на вплив вологи і вогкості під час експлуатації пристрою.

Захищайте акумулятор від впливу тепла, мастила та вогню, щоб уникнути його пошкодження й витоку пари та рідкого електроліту.

■ Не розряджайте та не кидайте акумулятор.

■ Не використовуйте забруднений або вологий акумулятор. Перед використанням акумулятора очистіть його чистою сухою ганчіркою та висушіть.

• Тримайте заряджений акумулятор, який не використовується, якнайдалі від металевих предметів (наприклад, канцелярських скріпок, монет, ключів, цвяхів, шурупів), щоб уникнути замикання контактів. Коротке замикання може призвести до отримання опіків або пожежі.
  Не відкривайте, не розбирайте та не подрібнюйте акумулятор. Це призведе до ураження електричним струмом або короткого замикання.
  Неправильне використання та пошкодження акумулятора може призвести до витоку рідкого електроліту. Провітріть приміщення, а потім зверніться до лікаря. У разі контакту з рідиною електроліту ретельно помийтеся та ретельно промийте очі. Потім зверніться до лікаря.
  Акумулятор заборонено використовувати стороннім особам, а саме: якщо вони перебувають під наглядом особи, відповідальної за їхню безпеку, або пройшли інструктаж із експлуатації акумулятора. Сторонні особи включають, наприклад:

осіб (в тому числі дітей) із обмеженими фізичними, сенсорними або розумовими можливостями;
осіб, які не мають досвіду та (або) знань про акумулятор.

Діти повинні перебувати під наглядом, і їм необхідно заборонити бавитися з акумулятором.
■ Не залишайте акумулятор в зарядному пристрої надовго. Для тривалого зберігання слід вийняти акумулятор із зарядного пристрою.
Виймайте акумулятор із пристрою, якщо не використовуєте його.
Зберігайте акумулятор у сухому закритому місці. Тримайте прилад якнайдалі від джерел тепла та прямих сонячних променів. Доступ неавторизованих осіб та дітей до акумулятора заборонено.

3.5 Інструкції з безпеки зарядного пристрою

У цьому розділі описано всі загальні правила з техніки безпеки та попередження, яких слід дотримуватися під час використання зарядного пристрою. Прочитайте ці інструкції!

Використовуйте пристрій тільки за призначенням, тобто, для заряджання зазначених акумуляторів. Вставляйте в зарядний

пристрій виключно оригінальні акумулятори AL-KO.

Перед кожним використанням перевіряйте увесь пристрій, у тому числі, кабель живлення та відсік для акумулятора на предмет пошкоджень. Використовуйте тільки справний пристрій.
■ Не використовуйте пристрій в пожежо- та вибухонебезпечних середовищах.
Використовуйте пристрій виключно в приміщенні та не наражайте його на вплив дощу або вологи.
Завжди ставте зарядний пристрій на добре провітрювану та негорючу поверхню, оскільки він нагрівається під час зарядження. Звільніть вентиляційні отвори та не накривайте пристрій.
Перед підключенням зарядного пристрою переконайтеся в наявності напруги мережі, зазначеної в розділі «Технічні характеристики».
Підключайте кабель живлення виключно до зарядного пристрою та використовуйте його за призначенням. Не переносьте за-рядний пристрій за кабель живлення та не тягніть за штекер, виймаючи кабель живлення з розетки.
Захищайте шнур живлення від тепла, мастила та гострих країв, щоб уникнути його пошкодження.
■ Не використовуйте забруднені або вологі зарядний пристрій й акумулятор. Перед використанням очистіть та висушіть пристрій й акумулятор.
■ Не відкривайте зарядний пристрій й акумулятор. Це призведе до ураження електричним струмом або короткого замикання.
Задля власної безпеки доручайте ремонт приладу лише кваліфікованим спеціалістам, що використовують оригінальні запчастини.
■ Пристрій заборонено використовувати стороннім особам, а саме: якщо вони перебувають під наглядом особи, відповідальної за їхню безпеку, або пройшли інструктаж із експлуатації пристрою. Сторонні особи включають, наприклад:

осіб (в тому числі дітей) із обмеженими фізичними, сенсорними або розумовими можливостями;
осіб, які не мають досвіду та (або) знань про пристрій.

Діти повинні перебувати під наглядом, і їм необхідно заборонити бавитися з пристроєм.
Зберігайте пристрій, який не використовується, у сухому закритому місці. Доступ неавторизованих осіб та дітей до пристрою заборонено.

3.6 Правила техніки безпеки під час роботи

Дотримуйтеся регіональних правил техніки безпеки, наприклад, професійних асоціацій, соціальних фондів, органів охорони праці.
Використовуйте пристрій тільки за достатньої кількості денного світла або за штучного освітлення.
Робоча зона вільна від предметів (наприклад, частин пропилу) — небезпека спотикання.
Користувач несе відповідальність за завдання шкоди людям чи їхній власності.
Якщо ви працюєте з ланцюговою пилою вперше:

Попросіть продавця або будь-якого фахівця роз'яснити принцип роботи ланцюгової пили або пройдіть навчання.
Перед першим застосуванням попрактикуйтеся хоча б розпилювати колоди на козлах або підставці.

3.6.1 Оператори

■ Особам, які не досягли 16-річного віку або не ознайомлені з посібником з експлуатації, заборонено використовувати прилад.
Будь-яка людина, що працює з ланцю- говою пилою, повинна бути відпочилою, здоровою та перебувати в гарній формі. Якщо за станом здоров'я не можна втом- люватися, слід запитати у лікаря, чи мож- на працювати з ланцюговою пилою.

3.6.2 Час роботи

Дотримуйтеся правил щодо часу роботи з електропилками конкретної країни. Час роботи з електропилками може бути обмежений національними та місцевими нормативами.

3.6.3 Вібраційне навантаження

ПОПЕРЕДЖЕННЯ!

Небезпека вібрації

Фактичне значення вібраційної емісії під час використання пристрою може відрізнятися від заявленого виробником значення. Спостерігайте за наведеними нижче факторами впливу до або під час використання:

Чи використовується пристрій за призначенням?
Чи матеріал розрізаний або оброблений правильно?
Чи пристрій перебуває в робочому стані?
Чи правильно загострений або встановлений різальний інструмент?
Чи встановлені кронштейни і, якщо потрібно, додаткові вібраційні ручки, і чи щільно вони з'єднані з пристроєм?

Експлуатуйте пристрій тільки з частотою обертання двигуна, необхідною для виконання окремої роботи. Уникайте максимальної частоти обертання, щоб знизити рівень шуму і вібрації.
Через неправильну експлуатацію та технічне обслуговування шум і вібрація пристрою можуть підвищитися. Це завдає шкоди здоров'ю людини. У таких випадках негайно вимкніть пристрій і зверніться за його ремонтом в авторизований сервісний центр.
Ступінь вібраційного навантаження залежить від виконуваної роботи або використання пристрою. Оцініть і встановіть відповідні перерви в роботі. В результаті вібраційне навантаження протягом всього робочого часу буде значно знижено.
- Тривала експлуатація пристрою наражає оператора на вібрації і може викликати проблеми з кровообігом (симптом «білого пальця»). Щоб зменшити цей ризик, носіть рукавиці та тримайте руки в теплі. У разі виявлення симптому «білого пальця» негайно зверніться до лікаря. До цих симптомів належать: оніміння, втрата чутливості, поколювання, свербіж, біль, слабкість, зміна кольору або стану шкіри. Зазвичай ці симптоми впливають на пальці, руки або

пульс. За низьких температур (приблизно нижче 10 °C) ризик зростає.

Робіть під час робочого дня тривалі перерви, щоб відпочити від шуму і вібрацій. Плануйте свою роботу так, щоб розділити експлуатацію пристроїв, які створюють сильні вібрації, на кілька днів.
Якщо ви відчуваєте дискомфорт або якщо виникає дисхромія шкіри під час використання пристрою в руках, негайно припи-ніть роботу. Встановіть достатні перерви в роботі. Робота без достатніх перерв може призвести до місцевої вібраційної хвороби.
Мінімізуйте ризик впливу вібрації. Виконуйте обслуговування пристрою відповідно до інструкцій в посібнику з експлуатації.
Якщо обладнання використовується часто, зверніться до дилера, щоб придбати анти-вібраційні аксесуари (наприклад, ручки).
У плані роботи визначте, як можна обмежити вібраційне навантаження.

3.6.4 Акустичне навантаження

Деякого акустичного навантаження, спричине- ного цим пристроєм, не можна уникнути. Вико- нуйте шумні роботи у встановлені і визначені терміни. За потреби слід враховувати вказівки щодо «тихих годин» і обмежувати тривалість роботи найбільш необхідною. Для забезпечен- ня особистого захисту та захисту осіб, які пе- ребувають поблизу, необхідно носити навуш- ники.

3.6.5 Робота з електропилкою

ПОПЕРЕДЖЕННЯ!

Ризик отримання серйозних травм.

Використання неправильно змонтова- ної електропилки може призвести до отримання серйозних травм.

Використовуйте електропилку, ли- ше якщо її повністю змонтовано.
Перед кожним використанням ви- конуйте візуальний контроль, щоб переконатися в тому, що електро- пилку повністю змонтовано і що вона не містить будь-яких пошкод- жені або зношених деталей. Всі запобіжні та захисні пристрої по- винні справно функціонувати.

ПОПЕРЕДЖЕННЯ!

Небезпека отримання травм від ви- падкового запуску електропилки

Випадковий запуск електропилки може призвести до отримання серйозних травм. Тому виймайте акумулятор у таких випадках:

■ технічного огляду, регулювання та очищення;
Роботи з ріжучим обладнанням
Якщо електропилку треба залиши- ти
Транспортування
■ розміщення на зберігання;
■ технічного обслуговування та ремонту;
в разі небезпеки.

■ Ніколи не працюйте наодинці.
Завжди тримайте напоготові аптечку на випадок поранень.
Уникайте контакту з металевими предметами, що знаходяться в землі або електрично поєднані до неї.
До засобів індивідуального захисту належать:
захисна каска;
засоби захисту слуху (наприклад, бе- руші), особливо, коли робочий день становить понад 2,5 годин;
■ захисні окуляри або щиток захисної каски;
захисні штани зі вставкою для захисту від порізів;
міцні робочі рукавички;
безпечне взуття з нековзкою підошвою і сталевим носком.

■ Не використовуйте ланцюгову пилу вище рівня плечей, безпечна робота в цьому положенні неможлива.
У разі зміни місця роботи вимкніть двигун і надіньте захист ланцюга.
У разі невикористання ланцюгової пили встановіть захист ланцюга і зніміть акумулятор.
Кладіть ланцюгову пилу тільки у вимкненому стані.
■ Не використовуйте ланцюгову пилу в яко- сті механічного важеля або для перемі- щення деревини.

Колоди, товщина яких перевищує довжину пиляльної шини, мають розпилюватися тільки кваліфікованим персоналом.
Приставляйте пилку до оброблюваного матеріалу тільки з працюючим пиляльним ланцюгом, ніколи не вмикайте електропилку з уже приставленим до матеріалу ланцюгом.
■ Стежте за тим, щоб ланцюгове мастило не попадало на землю.
■ Не пиляйте під час дощу, снігопаду або шторму.
■ Не виводьте з ладу запобіжні та захисні пристрої.

4 СКЛАДАННЯ

ПОПЕРЕДЖЕННЯ!

Ризик отримання серйозних травм.

Використання неправильно змонтова- ної електропилки може призвести до отримання серйозних травм.

Використовуйте електропилку, ли- ше якщо її повністю змонтовано.
Перед кожним використанням виконуйте візуальний контроль, щоб переконатися в тому, що електропилку повністю змонтовано і що вона не містить будь-яких пошкоджені або зношених деталей. Всі запобіжні та захисні пристрої повинні справно функціонувати.

ОБЕРЕЖНО!

Небезпека отримання різаних ран!

Гострі краї пиляльного ланцюга можуть призвести до отримання різаних ран під час монтажу.

Демонтуйте їх, перш ніж встановлювати акумулятор.
Надягайте захисні рукавиці під час монтажу пиляльного ланцюга і напрямної шини.

4.1 Монтаж напрямної шини (02, 03)

1. Потягніть важіль гальма ланцюга (02/1) за дугову ручку (02/a), щоб розблокувати гальмо ланцюга.

2. Поверніть центральний замок (02/2) проти годинникової стрілки і зніміть разом із кожухом (02/3).

3. Встановіть напрямну шину (03/1) на напрямні болти (03/2) і перемістіть назад так, щоб можна було встановити пиляльний ланцюг.

4.2 Монтаж пиляльного ланцюга (02, 03)

1. Укладіть пиляльний ланцюг на зірочку ланцюга (03/3) і в канавку напрямної шини (03/1).
2. Оберніть пиляльний ланцюг навколо веденої зірочки напрямної шини. Пиляльний ланцюг повинен злегка провисати з нижньої сторони напрямної шини.
3. Встановіть на місце кожух (02/3) і злегка затягніть центральний замок (02/2).

4.3 Натягання пиляльного ланцюга (04, 05)

ПРИМІТКА

Пиляльний ланцюг правильно натягнутий, якщо він:

прилягає до нижньої сторони на- прямної шини і провертається ру- кою;
підіймається всередині напрямної шини на 3-4 мм.

1. Переконайтеся в тому, що пиляльний ланцюг правильно встановлено на зірочці та напрямній шині.
2. Поверніть обертове кільце (04/1) в напрямку кожуха (04/2) так, щоб два трикутника були звернені один до одного (04/a).
3. Повертайте (05/а) центральний замок (05/1) за годинниковою стрілкою. Затягніть центральний замок не до кінця або поверніть на один оберт назад.
4. Повертайте обертове кільце (05/2) за годинниковою стрілкою, доки пиляльний ланцюг не буде натягнуто (05/b) правильно, як описано вище.
5. Поверніть центральний замок (05/1) за годинниковою стрілкою до клацання.

5 ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

НЕБЕЗПЕКА!

Ризик смерті або тяжких травм.

Незнання правил техніки безпеки та експлуатації може призвести до сер-йозних травм і навіть смерті.

■ Прочитайте і всі правила техніки безпеки та експлуатації, що містяться в цьому посібнику, а також інструкції з експлуатації, перед використанням електропилки, а також дотримуйтеся їх!

ПОПЕРЕДЖЕННЯ!

Ризик отримання серйозних травм.

Якщо на електропилці встановлено пошкоджені деталі, це може призвести до отримання серйозних травм.

Перед кожним використанням ви- конуйте візуальний контроль, щоб переконатися в тому, що електро- пилку повністю змонтовано і що вона не містить будь-яких пошкод- жені або зношених деталей. Всі запобіжні та захисні пристрої по- винні справно функціонувати.

5.1 Заряджання акумулятора (06, 07)

ОБЕРЕЖНО!

Пожежонебезпека під час заряджання!

Нагрівання зарядного пристрою може призвести до пожежі, якщо його по-ставити на легкозаймисті поверхні і не забезпечити достатню вентиляцію.

Завжди використовуйте зарядний пристрій на негорючій поверхні й у негорючому середовищі.
За потреби: Звільніть вентиляційні отвори.

ПРИМІТКА

Акумулятор слід повністю зарядити перед першим використанням. Акумулятор можна заряджати на будь-яко-му етапі розрядження. Переривання зарядження не впливає на стан акумулятора.

ПРИМІТКА

Завдяки автоматичному розпізнаванню рівня заряду під час заряджання акумулятор захищено від перевантаження і, таким чином, може залишатися в зарядному пристрої протягом певного часу, але не постійно.

ПРИМІТКА

Дотримуватись окремих правил техніки безпеки при використанні акумулятора та зарядного пристрою.

1. Підключіть акумулятор (06/1) до зарядного пристрою (06/2, 06/a), а зарядний пристрій — до мережі (06/3, 06/b). Процес зарядження розпочався. Індикатор на зарядному пристрої світиться зеленим кольором — акумулятор заряджається.
2. Звертайте увагу на індикатори рівня стану заряду акумулятора (07). Повне заряджання за повного заряду триває приблизно 2,5 години. Процес заряджання припиняється автоматично, коли акумулятор буде повністю заряджено.
3. Вимкніть акумулятор від зарядного пристрою (06/a), а зарядний пристрій — від мережі (06/b).

5.2 Заливання ланцюгового мастила (08)

УВАГА!

Небезпека пошкодження ланцю- гової пили

Занадто мала кількість або відсутність ланцюгового мастила в баку ланцюгової пили, або його висихання/склеювання може призвести до серйозних пошкоджень пиляльного ланцюга. Висихання/склеювання ланцюгового мастила може призвести до пошко-дження маслопровідних деталей і масляного насоса.

Пошкодження також відбувається в разі використання відпрацьованого мастила. Використання відпрацьованого мастила призводить до забруднення довкілля!

■ Перед введенням в експлуатацію заповніть бак ланцюговим масти- лом.
■ Не використовуйте відпрацьоване мастило!
Заповнюйте бак ланцюговим мастилом найпізніше під час заміни акумулятора.

Автоматична мастильна система безперервно постачає мастило у пиляльний ланцюг і напрямну шину під час роботи. Ланцюгове мастило захищає від корозії та передчасного зношування. Для необхідного змашування пиляльного ланцюга в баку завжди має бути достатня кількість ланцюгового мастила.

Для змащування пиляльного ланцюга і напрямної шини використовуйте тільки якісне екологічне мастило, що біологічно розкладається, для пиляльних ланцюгів, транспортуйте і зберігайте мастило тільки в дозволених і відповідно маркованих ємностях.

Перед кожним використанням і під час кожної заміни акумулятора слід перевіряти рівень мастила та доливати мастило за потреби:

1. Перевірте рівень мастила через оглядове вікно бака (08/1). В оглядовому вікні завжди має бути видно мастило. Мінімальний і максимальний рівень мастила не повинні бути перевищені.
2. За потреби доливайте ланцюгове мастило через заправний штуцер (08/2).

5.3 Перевірка працездатності гальма ланцюга

Ланцюгова пила має ручне гальмо ланцюга, яке активується за допомогою важеля гальма ланцюга, наприклад, у випадку віддачі.

У разі спрацьовування гальма ланцюга ланцюгова пила і двигун миттєво зупиняються.

НЕБЕЗПЕКА!

Небезпека для життя через недбале поводження!

Недбалі та непередбачені рухи електропилки можуть спричинити серйозні травми або навіть смерть.

Використовуйте електропилку, ознайомившись с технікою безпеки та лише в сконцентрованому стані.
Під час деблокування гальма ланцюга не натискайте не на жодний вимикач.

ПОПЕРЕДЖЕННЯ!

Ризик смерті або серйозних травм через несправне гальмо ланцюга

Якщо гальмо ланцюга не працює, це може призвести до серйозних травм і навіть смерті оператора, наприклад, у разі віддачі працюючого пиляльного ланцюга.

Перевіряйте гальмо ланцюга перед початком роботи.
Не вмикайте електропилку, якщо гальмо ланцюга несправне. В цьому випадку відправте пиляльний ланцюг на перевірку в майстерню з обслуговування клієнтів.

5.3.1 Перевірка гальма ланцюга з увімкненим двигуном (09)

1. Вийміть акумулятор (див. розділ 6.3 "Вставка/видалення акумулятора (14)", сторінка 487).
2. Щоб розблокувати гальмо ланцюга, переведіть (09/а) важіль гальма ланцюга (09/1) в напрямку дугової ручки (09/2). Пиляльний ланцюг може провертатися рукою.
3. Щоб вимкнути гальмо ланцюга, переведіть важіль гальма ланцюга (09/1) вперед (09/b). Пиляльний ланцюг не має провертатися.

5.3.2 Перевірка гальма ланцюга з вимкненим двигуном (09)

ПРИМІТКА

Перед включенням ланцюгової пили деблокуйте гальмо ланцюга.

1. Міцно тримайте ланцюгову пилу за дугову і задню ручки.
2. Переведіть (09/а) важіль гальма ланцюга (09/1) в напрямку дугового ручки (09/2), щоб розблокувати гальмо ланцюга.
3. Вимкніть двигун.
4. Переведіть важіль гальма ланцюга (09/1) вперед (09/b). Пиляльний ланцюг і двигун мають негайно зупинитися.

6 ЕКСПЛУАТАЦІЯ

НЕБЕЗПЕКА!

Ризик смерті або тяжких травм.

Незнання правил техніки безпеки та експлуатації може призвести до сер-йозних травм і навіть смерті.

■ Прочитайте і всі правила техніки безпеки та експлуатації, що містяться в цьому посібнику, а також інструкції з експлуатації, перед використанням електропилки, а також дотримуйтеся їх!

Дотримуйтесь національних положень, що регламентують допустимий час роботи.
Обхопіть задню ручку правою, а дугову ручку лівою рукою, і утримуйте пристрій.
■ Не відпускайте ручки, поки працює двигун.
Заборонено використовувати ланцюгову пилу:

коли втомлені,
у разі поганого самопочуття,
якщо знаходитесь під впливом алкоголю, медикаментів або наркотиків.

6.1 Перевірте ланцюгове мастило

Порядок дій: див. розділ 5.2 "Заливання ланцюгового мастила (08)", сторінка 486.

УВАГА!

Небезпека пошкодження ланцю- гової пили

Занадто мала кількість або відсутність ланцюгового мастила в баку ланцюгової пили, або його висихання/склеювання може призвести до серйозних пошкоджень пиляльного ланцюга. Висихання/склеювання ланцюгового мастила може призвести до пошко-дження маслопровідних деталей і масляного насоса.

Пошкодження також відбувається в разі використання відпрацьованого мастила. Використання відпрацьованого мастила призводить до забруднення довкілля!

■ Перед кожним використанням переконуйтеся в тому, що в баку є достатньо ланцюгового мастила.
У разі низького рівня мастила заповніть ланцюгове мастило.
■ Не використовуйте відпрацьоване мастило!

6.2 Надягання поясної системи (10) - (13)

Надягніть акумуляторну поясну систему, як показано на рис. (10) - (13).

6.3 Вставка/видалення акумулятора (14)

Вставка акумулятора

1. Притискайте (14/a) акумуляторну поясну систему (14/2) до відсіку акумулятора (14/1) до клацання.

Виймання акумулятора

1. Натисніть та утримуйте кнопку розблокування (14/3) на акумуляторі (14/1).
2. Вийміть (14/b) акумулятор (14/1).

6.4 Встановлення джерела живлення (15, 16)

Монтаж з'єднувального кабелю

1. Вирівняйте та сумістіть перший штекер з'єднувального кабелю (15/1) з напрямними цапфами і напрямним жолобом штекера акумуляторної поясної системи (15/2), злегка повертайте за годинниковою стрілкою, доки не буде натиснуто вимикач блокування і розблокування (15/3).
2. Сумістіть другий штекер з'єднувального кабелю (16/1) з напрямними цапфами та

напрямним жолобом гнізда підключення пристрою (16/2), вставте (16/а) в гніздо підключення пристрою і злегка повертайте за годинниковою стрілкою, доки не буде на-тиснуто вимикач блокування і розблокування (16/3).

Демонтаж з'єднувального кабелю

1. Потягніть назад (15/b) вимикач блокування і розблокування (15/3), злегка поверніть штекер ліворуч і витягніть (15/c) його.
2. Потягніть назад вимикач блокування і роз- блокування (16/3), злегка поверніть ште- кер ліворуч і витягніть (16/b) його з гнізда підключення пристрою (16/2).

6.5 Увімкнення/вимкнення двигуна (17)

ОБЕРЕЖНО!

Небезпека пошкодження органів слуху!

Під час роботи електропилка створює гучний шум, який може привести до пошкодження органів слуху.

Користуйтеся засобами захисту слуху під час роботи з електропилкою.

ПРИМИТКА

Перед включенням ланцюгової пили деблокуйте гальмо ланцюга.

Увімкнення двигуна:

1. Відпустіть гальмо ланцюга.
2. Великим пальцем натисніть і утримуйте кнопку блокування (17/1).
3. Натисніть і утримуйте важіль газу (17/2).
4. Відпустіть кнопку блокування (17/1). Після запуску ланцюгової пили утримувати кнопку блокування не потрібно. Кнопка блокування служить для запобігання ненавмисного запуску ланцюгової пили.

Вимикання двигуна:

1. Відпустіть важіль газу (17/2).

6.6 Перевірка гальма ланцюга

Порядок дій: див. розділ 5.3 "Перевірка пра- цездатності гальма ланцюга", сторінка 486.

ПОПЕРЕДЖЕННЯ!

Ризик смерті або серйозних травм через несправне гальмо ланцюга

Якщо гальмо ланцюга не працює, це може призвести до серйозних травм і навіть смерті оператора, наприклад, у разі віддачі працюючого пиляльного ланцюга.

Перевіряйте гальмо ланцюга перед початком роботи.
■ Не вмикайте електропилку, якщо гальмо ланцюга несправне. В цьому випадку відправте пиляльний ланцюг на перевірку в майстерню з обслуговування клієнтів.

6.7 Збільшення/зменшення швидкості пиляльного ланцюга [функция режимів Eco/Power] (18)

За допомогою функції режимів Eco/Power можна збільшити або зменшити швидкість пиляльного ланцюга за бажанням. За вищої швидко-сті (режим Power) час роботи акумулятора зменшується.

1. Натисніть кнопку (18/1). Світлодіодний індикатор (18/2) світиться, коли ввімкнено режим Power.
2. Натисніть кнопку (18/1) ще раз, щоб вимкнути режим Power.

Якщо пристрій вимкнути, а потім знову ввімкнути, він запускається з останнім вибра- ним налаштуванням.

6.8 Перевірка рівня заряду акумулятора — «Виявлення руху» (07)

У верхній частині акумулятора знаходиться індикатор рівня заряду. Він автоматично вмикається на кілька секунд, якщо злегка потрусити акумулятор.

1. Потрусіть акумулятор. Світлодіодні індика- тори рівня заряду акумулятора засвічують- ся залежно від рівня заряду акумулятора.

2. Перевірте рівень заряду:

Індикатори рівня заряду акумулятора

Індикатори Симптом

Червоний(07/1)	Світиться: Акумулятор повністю розряджено.Кілька разів блимає 1х: ста-лася помилка, наприклад,занадто висока або низькатемпература.Кілька разів блимає 2х: А-паратний збій, наприклад,акумулятор несправний.
Зелений(07/2)	Світиться: Рівень заряду акумулятора вище 0 %.
Зелений(07/3)	Світиться: Рівень заряду акумулятора вище 25 %.
Зелений(07/4)	Світиться: Рівень заряду акумулятора вище 50 %.
Зелений(07/5)	Світиться: Рівень заряду акумулятора вище 75 %.

Під час заряджання зелений індикатор блимає, вказуючи на поточний рівень заряду. Зелені індикатори низького рівня заряду постійно світяться.

Час роботи акумулятора

Якщо незважаючи на повне зарядження три- валість роботи акумулятора значно знижено, це означає, що термін придатності акумулято- ра вичерпано, і його слід замінити новим.

7 РОБОЧА ПОВЕДІНКА ТА СПОСІБ РОБОТИ

ПРИМІТКА

Сільськогосподарські галузеві страхові об'єднання регулярно пропонують курси по роботі з ланцюговими пила-ми і вирубки лісу.

НЕБЕЗПЕКА!

Небезпека для життя через недо- статність професійних знань!

Недостатні професійні знання можуть призвести до важких травм і навіть смерті!

Вирубку лісу й обрізку гілок можна доручати тільки обізнаним і досвідченим людям.

НЕБЕЗПЕКА!

Небезпека для життя через розщеплення деревини!

Тріски можуть призвести до серйозних травм і навіть смерті!

Видаліть тріски і осколки з деталі, що розпилюється.

7.1 Звалювання дерева (19, 20)

Спостерігайте за наведеними нижче факторами впливу до або під час звалювання дерева:

Під час звалювання дерев слід подбати про те, щоб інші особи не наражалися на будь-яку небезпеку, щоб не було контакту з лініями постачання і не було нанесено матеріальних збитків. Якщо дерево вступає в контакт із лінією постачання, негайно повідомте комунальну службу.
Також забезпечте захист чужої власності, тварин або предметів. Вони не повинні знаходитися в небезпечній зоні. У разі пошкодження негайно повідомте про це власнику.
Безпечна відстань між іншими робочими місцями або предметами має становити не менше 2 ½ довжини дерева.
Оцініть напрямок падіння дерева. Вирішальне значення для напрямку падіння дерева мають:
природний нахил дерева;
■ розташування великих гілок;
висота дерева;
■ зростання гілок з одного боку;
розташування на рівнині або схилі;
асиметричне зростання, пошкодження деревини;
напрямок і швидкість вітру;
снігове навантаження.
У разі розташування на схилі працюйте вище звалюваного дерева.
Переконайтеся, що у вибраній зоні відходу немає перешкод. Зона відходу має розташовуватися приблизно під кутом 45° за діагоналлю в напрямку, протилежному напрямку валки (19).
■ Стовбур має бути очищений від чагарників, гілок і сторонніх предметів (наприклад, бруду, каменів, кори, що відшаровується, цвяхів, скоб, дроту тощо).

Щоб звалити дерево, необхідно виконати два підпила і один валочний пропил.

1. Під час вирубування та розпилювання надійно затисніть зубчату підпору у дерево, що розпилюють.

2. Спочатку виконайте підпил (20/С) горизонтально, потім навскоси зверху під кутом не менше 45°. Це дозволить уникнути затискання ланцюгової пили під час виконання другого підпилу. Підпилювання має бути якомога ближчим до землі та знаходитися в необхідному напрямі звалювання (20/Е). Глибина підпилювання має становити приблизно 1/4 діаметра стовбура.

3. Зробіть валочний пропил (20/D) навпроти підпилу точно горизонтально. Валочні пропили необхідно робити на 3-5 см вище горизонтального підпилу.

4. Глибина валочного пропилу (20/D) повинна бути такою, щоб між підпилом (20/C) і валочним пропилюванням (20/D) залишився недопил (20/F) не менше 1/10 діаметра стовбура. Цей недопил запобігає обертанню і падінню дерева в неправильному напрямку. Під час наближення валочного пропилу (20/D) до недопилу (20/F) дерево має почати падати. У жодному разі не розпилюйте підпил поперек!

Якщо дерево падає під час розпилювання:

Якщо дерево падає в неправильному напрямку чи відхиляється назад і затискає ланцюгову пилу, припиніть пиляти. Для розтискання пропилу і перенесення дерева в потрібний напрямок вбийте в необхідну лінію падіння дерев'яний, пластмасовий або алюмінієвий клин.
Негайно виведіть ланцюгову пилу з пропилу, вимкніть і відкладіть її.
Відійдіть у зону відходу.
■ Стежте за падаючими гілками.

1. Якщо дерево продовжує стояти, вбивши клини в валочний пропил, зробіть контрольоване звалювання.

Примітка: Дозволяється використовувати лише клини з дерева, пластмаси або алюмінію.

1. Після завершення розпилювальних робіт негайно зніміть захисні навушники і стежте за сигналами або попереджувальними голосовими командами.

Врізання, поздовжній пропил і пропил за схемою «серце» дозволено виконувати тільки досвідченим і обізнаним людям (20).

НЕБЕЗПЕКА!

Небезпека для життя через падіння дерева!

Якщо відхід неможливий через падіння дерева, це може призвести до важких травм і навіть смерті!

■ Починайте вирубку, тільки якщо є можливість безперешкодного відходу від звалюваного дерева.

НЕБЕЗПЕКА!

Небезпека для життя через не- контрольоване падіння дерева!

Неконтрольоване падіння дерев може призвести до важких травм і навіть смерті!

Щоб гарантувати контрольоване падіння дерева, між підпилом і валочним пропилом залиште недопил, що має дорівнювати приблизно 1/10 діаметра стовбура.
■ Не проводьте вирубку під час вітру.

7.2 Обрізання гілок (21)

Обрізання гілок передбачає відділення гілок від дерева, що впало. Зверніть увагу на таке:

Під час роботи впріть ланцюгову пилу в стовбур за допомогою зубчатої підпори.
Великі, спрямовані вниз гілки, на які спирається дерево, поки залиште.

Дрібні гілки відпиляйте за один раз.

Зрізайте (21/а) гілки від дерева систематично, в ряд. Спершу зрізайте гілки, які вам заважають. Після цього зрізайте напружені гілки. Нарешті, зрізайте основні гілки зі стовбура.

Зрізайте гілки (21/b), що вільно висять, зверху, а не знизу.

Стежте за напруженими гілками і розпи- люйте (21/с) їх знизу вгору, щоб запобігти затисканню ланцюгової пили.

7.3 Поперечне розпилювання дерева (22 – 25)

Поперечне розпилювання передбачає розділення дерева, що впало, на частини. Зверніть увагу на таке:

Слід вибрати стійке положення та рівно-мірно розподілити вагу тіла на обох ногах. Якщо можливо, впріть стовбур гілками, балками або клинами.
■ При розташуванні на схилі завжди працюйте вище стовбура дерева, оскільки він може скотитися вниз (22).
Ведіть ланцюгову пилу так, щоб у подовженому діапазоні повороту пиляльного ланцюга не знаходилися частини тіла.
Встановіть зубчату підпору безпосередньо поряд із кромкою зарубка і повертайте ланцюгову пилу відносно цієї точки. Наприкінці розпилу не докладайте багато зусиль.
- Щоб зберегти повний контроль над ланцюговою пилою в момент розпилювання, зменшіть тиск притиску в кінці розрізу, міцно тримаючи ручки ланцюгової пилки.
■ Стежте за тим, щоб пиляльний ланцюг не торкався землі.
Після завершення розпилу дочекайтеся зупинки пиляльного ланцюга, перш ніж знімати ланцюгову пилу.
Завжди вимикайте двигун ланцюгової пили, перш ніж переходити до наступного дерева.

Загальна довжина стовбура дерева спирається рівномірно:

Розпилюйте (23/а) стовбур зверху і не врі- зайтеся в землю.

Стовбур дерева спирається одним кінцем:

- Щоб уникнути затискання ланцюгової пили і розщеплення дерева, спочатку підпиляйте (24/a) стовбур знизу на 1/3 діаметра стовбура, потім підпиляйте (24/b) зверху до нижнього підпилу.

Стовбур дерева спирається обома кінцями:

Щоб уникнути затискання ланцюгової пили і розщеплення дерева, спочатку підпиляйте (25/a) стовбур зверху на 1/3 діаметра стовбура, потім підпиляйте (25/b) знизу до верхнього підпилу.

НЕБЕЗПЕКА!

Небезпека для життя через віддачу!

Віддача пристрою може призвести до серйозних травм оператора.

Обов'язково дотримуйтеся наведених заходів, щоб уникнути віддачі!

7.4 Поперечне розпилювання пиломатеріалів

Під час цих робіт необхідно дотримувати таких пунктів:

Використовуйте безпечну та стійку опору для розпилювання (козли, клини, бруси).
Стежте за стійким положенням і рівномірним розподілом маси тіла.
■ Круглі пиломатеріали закріпіть, щоб уникнути прокручування.
■ Приставляйте пилку до оброблюваного матеріалу тільки з працюючим пиляльним ланцюгом. У жодному разі не вмикайте ланцюгову пилу з уже приставленим до матеріалу ланцюгом.
■ Не утримуйте пиломатеріал ногою і не просіть потримати його іншу людину.

8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ДОГЛЯД

ПОПЕРЕДЖЕННЯ! Небезпека порізів!

Небезпека отримання різаних ран під час контакту з гострими рухомими деталями пристрою і ріжучим інструментом.

Завжди вимикайте пристрій перед технічним і сервісним обслуговуванням і очищенням. Вийміть акумулятор.
Завжди носіть захисні рукавички під час технічного обслуговування, догляду та очищення.

Ланцюгова пила відповідає всім спеціальним стандартам безпеки. Ремонтні роботи мають проводитися тільки кваліфікованими фахівцями виключно із використанням оригінальних запасних частин.

Після кожного використання перевірте ланцюгову пилу на знос та у разі необхідності замініть пошкоджені деталі.
Слід берегти пристрій від впливу води або вологи. Очищайте пластикові деталі тканиною та не використовуйте миючі засоби а-бо розчинники.
Очищайте вентиляційні жалюзі, якщо вони засмічені.
■ Не розпилюйте воду на пиляльний ланцюг і не використовуйте очищувач високого тиску.
Використовуйте тільки зазначені виробником запасні частини.

8.1 Перевірка натягу ланцюга

Через короткі інтервали перевіряйте натяг ланцюга, оскільки нові ланцюги розтягуються.

В процесі експлуатації при нагріванні пиляльний ланцюг подовжується та провисає.

ПРИМИТКА

Пиляльний ланцюг правильно натягнутий, якщо він:

прилягає до нижньої сторони на- прямної шини і провертається рукою;
підіймається всередині напрямної шини на 3-4 мм.

ОБЕРЕЖНО!

Небезпека травмування при сході пиляльного ланцюга!

Слабко натягнутий ланцюг може зіскочити під час роботи та призвести до травми.

Постійно контролюйте натяг ланцюга. Натяг ланцюга заслабкий, коли робочі ланки виступають з канавки на нижній стороні напрямної шини.
Натягуйте ланцюг, коли натяг ланцюга заслабкий.

8.2 Натягання пиляльного ланцюга (26)

НЕБЕЗПЕКА!

Небезпека для життя через віддачу!

Віддача електропилки може призвести до серйозних травм оператора.

Заточуйте пиляльний ланцюг правильно!

ПРИМІТКА

Недосвідченим користувачам ланцю- гових пилок рекомендуємо віддати пи- ляльний ланцюг для заточування у сервісну службу.

З міркувань безпеки та ефективності роботи дуже важливо, щоб пиляльний ланцюг був добре заточений.

Необхідно виконувати заточення, коли:

■ вид тирси нагадує пил;
для пиляння потрібно докладати значні зусилля;
пиляння непряме;
■ збільшується вібрація.

Якщо виконання заточування доручається спеціалізованому центру, його виконають на спеціальному обладнанні, що забезпечить мінімальний зріз матеріалу і рівномірне заточення всіх ріжучих кромок.

Самостійно заточити пиляльний ланцюг можна за допомогою спеціального круглого напилка, діаметр якого підбирають із урахуванням параметрів ланцюга (див. розділ 8.6 "Таблиця обслуговування ланцюга", сторінка 493). Щоб заточити ланцюг без пошкодження зубців, потрібна наявність певного досвіду та навичок.

Для заточення пиляльного ланцюга:

1. Вимкніть ланцюгову пилу та вийміть акумулятор;
2. Відпустіть гальмо ланцюга.
3. Надійно зафіксуйте напрямну шину зі встановленим пиляльним ланцюгом у відповідних лещатах, переконавшись, що пиляльний ланцюг може вільно переміщатися.
4. Натягніть пиляльний ланцюг, якщо він ослаблений.
5. Встановіть напилок на спеціальну напрямну, потім вставте напилок в западину зубця, підтримуючи постійний нахил за профілем ріжучої кромки.
6. Прикладіть напилок кілька разів виключно спереду і повторіть цю дію на всіх ріжучих кромках в тому ж напрямку (праві або ліві).
7. Поміняйте розташування напрямної шини в затискному пристосуванні на протилежне і повторіть цю дію на інших ріжучих кромках.
8. Перевірте, що зубець-обмежувач не виступає за край приладу, що використовується для перевірки, обробіть можливий виступ плоским напилком, закругливши профіль.
9. Після заточення видаліть всі сліди обробки і пил напилком і змастіть пиляльний ланцюг у мастильній ванні.

Слід замінити ланцюг, коли:

Довжина ріжучої кромки знижується до 5 мм або менше;
За наявності: не перевищуйте позначку на зубцях ріжучих ланок;
Зазор ланок на заклепках завеликий.

8.3 Очищення внутрішнього простору зірочки

Ретельно очищайте ланцюгову пилу після кожного використання.

1. Вийміть акумулятор і поставте ланцюгову пилу на стійку поверхню.
2. Викрутіть кожух зірочки.
3. За допомогою підходящого пензлика очистіть внутрішній простір.
4. Зніміть пиляльний ланцюг, а потім напрямну шину.
5. Очистіть паз шини і мастиловипускний отвір.

8.4 Перестановка швидкозатискного пристрою (27)

1. Зняття напрямної шини (27/1): Відкрутіть гвинт (27/2) і ослабте пластину адаптера з натяжними гаками (27/3) напрямної шини.
2. Поверніть напрямну шину навколо поздовжньої осі.
3. Знову прикріпіть пластину адаптера з на- тяжними гаками на напрямну шину і зафік- суйте їх знову гвинтом із хрестовим шліцом.
4. Встановіть на місце напрямну шину, див. розділ 4.1 "Монтаж напрямної шини (02, 03)", сторінка 484.

8.5 Перевірка, повертання та змашування напрямної шини (28, 29)

Перевірте напрямну шину

Регулярно перевіряйте напрямну шину на пошкодження. Видаліть задирки (28/1) пласким напилком під кутом 45° (28/2).

Перевертання напрямної шини

Щоб уникнути одностороннього зносу, слід перевертати напрямну шину після кожного заточування і заміни ланцюга.

1. Перевстановіть швидкозатискний пристрій на напрямній шині, див. розділ 8.4 "Перестановка швидкозатискного пристрою (27)", сторінка 493.
2. Переверніть напрямну шину.

Змастіть напрямну шину

1. Ретельно очистіть паз шини (28/3) і мастиловипускні отвори (28/4).
2. Ретельно очистіть мастильний отвір (29/1) з обох сторін.
3. За допомогою мастильного шприца по черзі (29/2) заправте з обох боків стільки мастила, щоб воно рівномірно вийшло на кінцях зірочки. При цьому постійно прокручуйте зірочку.

8.6 Таблиця обслуговування ланцюга

ПОПЕРЕДЖЕННЯ!

Ризик отримання серйозних травм.

Використання на ланцюговій пилі не- санкціонованої пиляльного ланцюга а- бо напрямної шини може привести до серйозних травм.

Використовуйте тільки санкціоно- вані пиляльні ланцюги і напрямні шини.

Пиляльний ланцюг (на-прямна шина)	Діаметр на-пилка	Кут голівки Кут підрізу Кут нахилу го-лівки (55°)			Розмір за глибиною
		Кут обертан-ня приладу	Кут нахилу приладу	Поперечний кут
90PX040X(104MLEA041)	4,5 мм 30° 0° 75° 0,025"
91P045X(120SDEA041)	5/32" 30° 0°	85° 0,025"
91PX052X(140SDEA041)	5/32" 30° 0°	85° 0,025"
Розмір за глибиною Напилок

9 ТРАНСПОРТУВАННЯ

ПОПЕРЕДЖЕННЯ!

Ризик смерті або тяжких травм.

Експлуатація електропилки під час транспортування може призвести до серйозних травм і навіть смерті.

Ніколи не переносіть та не транспортуйте ланцюгову пилу з працюючим пиляльним ланцюгом.

■ Перед транспортуванням виконайте наведені нижче заходи:

Перед транспортуванням виконайте наведені нижче заходи:

1. Вимкніть ланцюгову пилу та вийміть акумулятор;
2. Надіньте ланцюговий захист.
3. Переносьте ланцюгову пилу тільки за дугову ручку. При цьому напрямна шина та пиляльний ланцюг повинні бути звернені назад.
4. У транспортних засобах: Зафіксуйте ланцюгову пилу від перекидання, пошкодження і витоку ланцюгового мастила.

10 ЗБЕРІГАННЯ

Після кожного використання ретельно очищайте ланцюгову пилу. Зберігайте в сухому закритому місці, недоступному для дітей.

У разі перерв у роботі більш ніж на 30 днів зробіть таке:

вимкніть електропилку і вийміть акумулятор;
■ злити з масляного бака для эмашування ланцюга;

■ зняти пиляльний ланцюг і направляючу шину, очистити їх і обробити антикорозійним маслом;
Ретельно очистіть ланцюгову пилу і зберігайте в сухому приміщенні.

УВАГА!

Небезпека пошкодження пиляльного ланцюга

Під час зберігання висихання/склею- вання ланцюгового мастила може призвести до пошкодження маслопро- відних деталей і масляного насоса!

Перед тривалим зберіганням завжди зливайте ланцюгове мастило з електропилки.

11 УТИЛІЗАЦІЯ

Вказівки щодо електричного і електронного обладнання (ElektroG)

Електронні та електричні пристрої не належать до звичайних побутових відходів. Їх слід збирати та викидати окремо.

Використані батарейки або акумулятори, які вже не використовуються в старому пристрої, слід бути видалені перед викиданням! Їхня утилізація регулюється законом про акумулятори.
Власники або користувачі електричного та електронного обладнання зобов'язуються повертати його відповідно до законодавства після використання.
Кінцевий користувач несе відповідальність за стирання своїх персональних даних зі старого обладнання перед утилізацією!

Символ з перекресленого смітника означає, що електричні та електронні пристрої заборонено утилізувати разом з іншими побутовими відходами.

Електричні та електронні пристрої можна безкоштовно в таких місцях:

■ Державна служба з видалення або збору (наприклад, муніципальні склади)
■ Магазини електрообладнання (стаціонарні та інтернет-магазини) за умови, що про-давці зобов'язані приймати їх чи пропону-вати їх на добровільній основі.

Ці заяви застосовуються тільки для пристроїв, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2012/19/ЄС. У країнах за межами Європейського Союзу можуть діяти інші правила щодо утилізації електричних та електронних пристроїв.

Примітки щодо закону про акумулятори (BattG)

Старі батареї та акумулятори не належать до звичайних побутових відходів. Їх слід збирати та викидати окремо.

Див. інформацію про безпечне видалення батарей або акумуляторів із електричного чи електронного пристрою, а також інформацію про тип використовуваної системи (наприклад, хімічний тип), у посібнику з експлуатації або встановлення.
Власники або користувачі батарей або акумуляторів зобов'язуються повертати його відповідно до законодавства після використання. Повернення обмежується постачанням невеликих кількостей.

Старі батареї можуть містити шкідливі речовини або важкі метали, які можуть завдати школи довкіллю і здоров'ю. Утилізація відпрацьованих батарей і використання ресурсів, що містяться в них, сприяє захисту цих двох важливих активів.

Символ з перекресленого смітника означає, що батареї та акумулятори заборонено утилізувати разом з іншими побутовими відходами. Крім того, під смітником є символи Hg, Cd або Pb, що виглядають таким чином:

■ Hg: батарея містить понад 0,0005 % ртуті
Cd: батарея містить понад 0,002 % кадмію
■ Pb: батарея містить понад 0,004 % свинцю

Акумулятори та батареї можна безкоштовно в таких місцях:

■ Державна служба з видалення або збору (наприклад, муніципальні склади)
■ Магазини батарей і акумуляторів
■ пункт збору загальної системи повернення відпрацьованих акумуляторів
■ пункт збору виробника (якщо він не є чле- ном загальної системи повернення)

Ці заяви застосовуються тільки для акумуляторів і батарей, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2006/66/ЄС. У країнах за межами Європейського Союзу можуть діяти інші правила щодо утилізації акумуляторів і батарей.

12 СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням:

13 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Ланцюгова пила CS 4235
No замовлення 113616
число обертів холостого ходу 15 – 20 м/с
робоча швидкість 7 – 20 м/с
Крок зірочки 3/8“
Гальмо ланцюга Так (електричний, друку-	вальна плата та гальмів-на тяга)
Час очікування ланцюга (DIN EN 60745-2-13 – 19.107) макс. 0,15 с
Час очікування ланцюга (DIN EN 50144-2-13:2001 – 18.104) макс. 2 с
Активація ланцюга подвійна
Об'єм масляного бака для ланцюга 250 мл
Вага з напрямною шиною та пиляльним ланцюгом 3,80 кг
Вага без напрямної шини та пиляльного ланцюга 3,15 кг
Захист від перевантаження Hi
Рівень звукової потужності LwA (DIN EN ISO 3744) 108 дБ(А)
Рівень звукового тиску LpA	88 дБ (А) K = ± 3,0 дБ (А)
Рівень вібрації (DIN EN 28662-1)*	2,5 м/с^2 K = 1,5 м/с^2

Пиляльний ланцюг	90PX040X	91PX045X	91PX052X
Товщина провідної ланки	1,1 мм	1,27 мм	1,27 мм

Напрямна шина	104MLEA041	120SDEA041	140SDEA041
Довжина напрямної шини	10"/25 см	12"/30 см	14"/35 см
Довжина зрізу	17 см	22 см	27 см

* Примітки.
Зазначена величина вібрації вимірюється відповідно до стандартизованого методу випробування і може використовуватися для порівняння одного електроприладу з іншим.
Зазначена величина вібрації може також використовуватися для ознайомчої оцінки припинення (рівень припинення вібрації).
Величина вібрації може відрізнятися від значень під час фактичного використання потужності, залежно від способу використання електроприладу.
Намагайтеся тримати вібраційне навантаження в межах мінімуму. Зразкові заходи щодо зниження вібраційного навантаження передбачають використання рукавиць під час використання приладу й обмеження робочого часу. В цьому випадку слід враховувати всі частини робочого циклу (наприклад, час вимикання електроприладу і час вмикання без навантаження).

Акумулятор 127390
Номінальна напруга 36 В (максимум 42 В)
Номінальна потужність 7,5 А·ч
Тривалість заряджання прибл. 150 хв.

Зарядний пристрій 127391
Напруга мережі 230 В (зм. струму)
Частота струму в мережі 50 Гц
Напруга на виході 42 В (пост. струму)
Діапазон робочих температур 0 – +40 °C

14 УСУНЕННЯ НЕСПРАВНОСТЕЙ

ОБЕРЕЖНО!

Небезпека травмування

Рухомі деталі та деталі з гострими краями можуть призвести до травм.

Під час технічного обслуговування, догляду та очищення завжди слід вдягати захисні рукавиці!
Вимкнути пристрій та вийняти акумулятор!

Несправність Причина Усунення
Двигун не працює. Немає напруги акумулятора.	Доручіть електрикові перевірити лінію електропостачання.
	Захист від перевантаження вимкнувся.	Зачекайте, доки живлення захисту від перевантаження не відновиться.
	Гальмо ланцюга вимкнено. Відпустіть гальмо ланцюга.
Напрямна шина та пиляльний ланцюг нагріваються. Поява диму.	Пиляльний ланцюг занадто натягнутий.	Відпустіть натяг ланцюга.
	Масляний бак порожній. Долийте ланцюгове мастило. Перевірте масляний бак на пошко-дження
	Масловипускний отвір і (а-бо) паз шини забруднені.	Очистіть масловипускний отвір і (або) паз шини.
Двигун працює, але пиляльний ланцюг не обертається.	Пиляльний ланцюг занадто натягнутий.	Відпустіть натяг ланцюга.
	Несправність приладу	Зверніться до сервісного центру компанії AL-KO.
Замість тирси викидається деревний пил. Ланцюгову пилу затиснуло деревиною.	Пиляльний ланцюг затупився.	Заточіть пиляльний ланцюг або зверніться в сервісний центр AL-KO.
Нетипова вібрація приладу.	Несправність приладу	Зверніться до сервісного центру компанії AL-KO.

ПРИМІТКА

У разі виникнення пошкоджень, які не зазначені в цій таблиці, або пошкоджень, з якими користувач не може впоратися сам, слід звернутися до нашої служби підтримки.

15 ГАРАНТИЯ

До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк давності визначається законодавством країни, у якій прилад було куплено.

Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуатації
Використання приладу за призначенням
Використання оригінальних запчастин

Гарантія анулюється за таких умов:

■ Самовільний ремонт
■ Самовільна зміна технічних характеристик
■ Використання не за призначенням

Гарантія не поширюється на:

■ Пошкодження лакофарбового покриття, спричинене звичайним зношуванням

частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (х)

Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим споживачем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авторизовану сервісну службу. Це гарантійне зобов'язання не змінює встановлені законом претензії покупця до продавця.

16 ПЕРЕКЛАД ОРИГІНАЛЬНОЇ ДЕКЛАРАЦІЇ ВІДПОВІДНОСТІ СТАНДАРТАМ ЄС

Ми заявляємо, що цей виріб у формі, в якій він представлений на ринку, відповідає вимогам гармонізованих директив ЄС, стандартів безпеки ЄС і застосовних до нього стандартів.

Виріб

Акумуляторна ланцюговапила

Серійний номер

G4013022

Тип

CS 4235

Рівень звукової потуж- ності

EN ISO 3744

виміряний/гарантований

103,3 дБ(А) / 108 дБ(А)

Сертифікат відповідності типу виробу стандартам ЄС

M6A-17 12-47028

Виробник

Оцінка відповідності

Нотифікований орган (2000/14/ЄС)

Уповноважена особа, що склала документацию

Andreas Hedrich

Ichenhauser Str. 14

89359 Kötz

Hímеччина

Гармонізовані стандарти

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

Kötz, 01.12.2017
