Produkttype	Batteridrevet motorsag
Merke	SOLO
Modell	CS 4235
Batterispenning	36 V (max 42 V)
Batterikapasitet	7,5 Ah
Ladetid	Omtrent 150 minutter
Kjedehastighet tomgang	15–20 m/s
Kjedehastighet under arbeid	7–20 m/s
Oljetankkapasitet	250 ml
Vekt (med sverd og kjede)	3,80 kg
Vekt (uten sverd og kjede)	3,15 kg
Lydeffektnivå (LwA)	108 dB(A)
Lydtrykknivå (LpA)	88 dB(A)
Vibrasjonsverdi	2,5 m/s² (K=1,5 m/s²)
Sverdlengder	25 cm / 30 cm / 35 cm
Kjedestigning	3/8"
Kjedebrems	Ja, manuell med bøyle
Automatisk smøring	Ja
Overbelastningsbeskyttelse	Ja (automatisk stopp)
Strømforsyning	Litium-ion batteri (36 V)
Bruksområde	Saging av lett treverk, hagestell
Leveringsinnhold	Motorsag, sverd, kjede, kjedebeskytter, bruksanvisning
Garanti	Lovpålagt garanti mot produksjonsfeil

Ofte stilte spørsmål - CS 4235 SOLO

Hvordan starter jeg motorsagen CS 4235?

Forsikre deg om at kjedebremsen er løsnet (trekk bøylen mot håndtaket). Trykk på låseknappen (17/1) og hold den inne, trykk deretter på gasspaken (17/2). Slipp låseknappen etter start. For å stoppe, slipp gasspaken.

Hvordan stramme kjedet riktig?

Vri dreieringen (04/1) mot dekselet til de to trekanter vender mot hverandre. Vri sentrallåsen (05/1) med klokken uten å stramme helt. Vri dreieringen (05/2) med klokken til kjedet er stramt: det skal kunne løftes 3-4 mm midt på sverdet. Stram deretter sentrallåsen.

Hvilken olje skal jeg bruke til kjedet?

Bruk utelukkende en biologisk nedbrytbar kjedeolje av miljøkvalitet. Bruk aldri brukt olje eller mineralolje. Fyll tanken (250 ml) før hver bruk og kontroller nivået gjennom siktet.

Hvordan lader jeg batteriet?

Koble batteriet (127390) til laderen (C150 Li, ref. 127391), koble deretter laderen til strømnettet (230 V AC). Ladetiden er omtrent 150 minutter. LED-ene indikerer ladestatus. Batteriet kan lades når som helst uten risiko for overlading.

Hva gjør jeg hvis kjedet ikke går når motoren går?

Kontroller først kjedestrammingen: hvis den er for stram, løsne den. Hvis problemet vedvarer, kan det være en intern feil. Kontakt AL-KO kundeservice.

Hvordan teste kjedebremsen?

Før hver bruk, test kjedebremsen: motor av, skyv bøylen fremover; kjedet skal ikke kunne bevege seg. Motor på, skyv bøylen fremover; kjedet og motoren skal stoppe umiddelbart. Hvis ikke, ikke bruk motorsagen og få den reparert.

Hvilket verneutstyr anbefales?

Bruk alltid vernehjelm, hørselvern, vernebriller, solide arbeidshansker, kuttbestandige vernebukser og sikkerhetssko med sklisåle.

Hvordan oppbevare motorsagen over lengre tid?

Fjern batteriet, tøm oljetanken, rengjør motorsagen, ta av sverd og kjede, rengjør dem og olje lett. Oppbevar på et tørt, lukket sted utilgjengelig for barn.

Hva gjør jeg ved kast (kickback)?

Hold motorsagen fast med begge hender, tommene rundt håndtakene. Kjedebremsen aktiveres automatisk ved kast for å stoppe kjedet. Etter hendelsen, kontroller kjedebremsen før du fortsetter.

Hvor finner jeg reservedeler og kundeservice?

Kontakt nærmeste AL-KO serviceverksted. Du finner kontaktinformasjon på AL-KOs nettside. Bruk utelukkende originale reservedeler.

BRUKSANVISNING CS 4235 SOLO

1.1 Symboler på forsiden 305
1.2 Symboler og signalord ....305

2 Produktbeskrivelse 305

8 Service og vedligeholdelse....320

Symbol for apparatet med li-ion batteri

1.2 Symboler og signalord

FARE!

- Driv kun apparatet med det foreskrevne batteri.

BEMAERK

Beskyttelsesbriller eller beskyttelseshjelmens visir

Fare for høreskader!

Stammen skal være fri for krat, grene og fremmedlegemer (f.eks. smuds, sten, løst bark, søm, klammer, tråd osv.).

8.5 Kontroller, vend og smør styreskinnen (28, 29)

Kontroller styreskinnen

2.5 Symboler på redskapet

1.1 Symboler på tittelsiden.... 351
1.2 Tegnforklaringer og signalord ....351

2 Produktbeskrivelse 351

2.1 Tiltenkt bruk.... 351
2.2 Mulig og påregnelig feil bruk ...... 352
2.3 Restrisiko ....352
2.4 Sikkerhets- og beskyttelsesanordninger 352

2.4.1 Bruksbeskyttelse 352
2.4.2 Kjedebrems/kjedebremsbøyle ..... 352
2.4.3 Overlastbeskyttelse 352

2.5 Symboler på maskinen.... 352
2.6 Leveransens omfang.... 353
2.7 Produktoversikt (01) 353

3.1 Generelle sikkerhetsanvisninger for elektroverktøy.... 354

3.1.1 Sikkerhet på arbeidsplassen ..... 354
3.1.2 El-sikkerhet.... 354
3.1.3 Personsikkerhet.... 354
3.1.4 Bruk og håndtering av elektroverktøyet.... 355
3.1.5 Bruk og håndtering av batteridrevet verktøy 355
3.1.6 Service.... 355

3.2 Sikkerhetsanvisninger for kjedesager 355
3.3 Årsaker til tilbakeslag, og hvordan man unngår dem 356
3.4 Sikkerhetsanvisninger for batteriet..... 356
3.5 Sikkerhetsanvisninger for laderen..... 357
3.6 Sikkerhetsanvisninger for arbeidet..... 357

3.6.1 Operatør 358
3.6.2 Brukstider 358
3.6.3 Vibrasjonsbelastning 358
3.6.4 Støybelastning.... 358
3.6.5 Arbeider med kjedesagen...... 358

4 Montering 359

4.1 Montering av sverdet (02, 03)......359
4.2 Montering av sagkjedet (02, 03) .....359
4.3 Stramme sagkjedet (04, 05) .....360

5.1 Lade batteriet (06, 07) ......360
5.2 Fyll på sagkjedeolje (08)....361
5.3 Funksjonstest av kjedebrems .....361

5.3.1 Teste kjedebremsen ved avslått motor (09) 361
5.3.2 Teste kjedebremsen ved påslått motor (09) 361

6 Betjening 362

6.1 Kontrollere sagkjedeoljen ....362
6.2 Legg på det batteridrevne belte- systemet (10) til (13)....362
6.3 Sette i/ta ut batteriet (14) ......362
6.4 Opprette spenningstilførsel (15, 16) ...362
6.5 Slå motoren av og på (17) ......362
6.6 Teste kjedebremsen ....363
6.7 ∅ke/redusere hastigheten på sagkje- det [Eco-Mode/Power-Mode-funk- sjon] (18)....363
6.8 Sjekk ladetilstanden til batteriet "Motion Detection" (07)....363

7 Arbeidsfremtreden og arbeidsteknikk......363

7.1 Felle trær (19, 20)....364
7.2 Beskjæring (21) 365
7.3 Avkorting av treet (22–25) ......365
7.4 Kutte opp et kappet tre ....365

8 Vedlikehold og pleie 366

8.1 Kontroller kjedespenning ....366
8.2 Kvesse sagkjedet (26) ......366
8.3 Rengjøring av innvendig rom i kjede-hjul 367
8.4 Bygge om hurtiglåseinnretningen (27)..367
8.5 Kontrollere, vende og smøre sverdet (28, 29)....367
8.6 Tabell over kjedevedlikehold .....367

9 transport.... 368

10 Oppbevaring 368

Den tyske versjonen er den originale bruksanvisningen. Alle andre språkutgaver er oversettelse av den originale bruksanvisningen.
■ Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.
■ Oppbevar bruksanvisningen alltid slik at du kan slå opp i den när du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.
■ Les og følg sikkerhets- og varselhenvisningene i denne bruksanvisningen.

1.1 Symboler på tittelsiden

Symbol Betydning

Symbol for bruksanvisningen

Symbol for apparat med li-ion-batteri

1.2 Tegnforklaringer og signalord

FARE!

Viser til en umiddelbart farlig situasjon som fører til død eller alvorlige person-skader hvis den ikke unngås.

ADVARSEL!

Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke unngås.

FORSIKTIG!

Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås.

ADVARSEL!

Viser til en potensielt farlig situasjon som kan føre til materielle skader hvis den ikke unngås.

MERK

Spesiell informasjon for bedre forståelighet og håndtering.

2 PRODUKTBESKRIVELSE

Denne bruksanvisningen beskriver en håndført elektrisk kjedesag som drives med batteri.

2.1 Tiltenkt bruk

Kjedesagen er utelukkende bestemt til bruk i hus-, fritid-, og hageområdet. I dette området kan kjedesagen brukes til lette tresagearbeider, f.eks. til:

■ skjæring av skjæreved
■ klipping av hekker
■ saging av fyringsved

Den batteridrevne kjedesagen kan brukes både utendørs og innendørs i lukkede rom til saging av ved på grunn av den elektriske driften. All bruk ut over hva som beskrives her, anses som ikke tiltenkt bruk.

Den batteridrevne kjedesagen må bare brukes med følgende komponenter:

■ Batteridrevet beltesystem BTA 42 – art.-nr. 127442
■ Litium-ionbatteri – art.nr. 127390
Lader – C150 Li, art.nr. 127391

Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, såvel som ikke godkjent om- og påbygging, anses upassende, og har til følge at garantien ikke lenger gjelder, at samsvaret (CE-tegnet) går tapt, samt at produsenten fraskriver seg ethvert ansvar for skader som påføres brukeren eller tredjepart.

FORSIKTIG!

Når det sages trevirke med fremmedlegemer eller andre stoffer med kjedesagen, kan det oppstå skader.

■ Bruk kjedesagen bare til lette tresa-gearbeider.
■ Undersøk trevirket for fremmedlegemer, f.eks. spiker, skruer, beslag før saging.

2.2 Mulig og påregnelig feil bruk

Sag ikke av grener som befinner seg direkte over eller i spiss vinkel fra brukeren eller andre personer.
■ Bruk ikke gammel olje eller mineralsk olje for smøringen av sagkjedet.
- Driv ikke apparatet i eksplosjonsfarlig miljø.

2.3 Restrisiko

Også ved forskriftsmessig bruk av apparatet finnes det en viss restfare som ikke kan utelukkes. Følgende farer kan ikke utelukkes som følge av apparatets type og konstruksjon.

• Kontakt med åpenliggende tenner på kjedet (kuttfare).
• Tilgang til kjedet som dreies rundt (kuttfare).
  ■ Plutselig og utforutsett bevegelse av sverdet (kuttfare).
  Løsning av deler av kjedet (fare for kutt/skader).
  Løsning av deler på trevirket som behandles.
  Nedsatt hørsel under arbeid uten bruk av hørselsvern.

Fare for alvorlige personskader pga. manipulerte sikkerhets- og verneinnretninger

På grunn av manipulering av sikkerhets- og verneinnretninger kan alvorlige per- sonskader oppstå ved arbeidet med kje- desagen.

Aldri sett sikkerhets- og verneinnretninger ut av funksjon!
Arbeid bare med kjedesagen när alle sikkerhets- og verneinnretningene fungerer riktig.

2.4.1 Bruksbeskyttelse

Hvis brukeren gir gass flere ganger etter hverandre, kobles kjedesagen ut i noen sekunder for å beskytte elektronikken og sagkjedet. I dette tilfellet vent til kjedesagen kan slås på igjen.

2.4.2 Kjedebrems/kjedebremsbøyle

Kjedesagen har en manuell kjedebremse som evt. kan utløses ved et tilbakeslag (kickback) fra kjedebremsbøylen. Ved utløsing av kjedebrem- sen stopper kjedesagen og motoren slagaktig.

Kjedesagen er utstyrt med en overlastbeskyttelse som slår av ved overbelastning.

Etter en kort avkjølingsfase kan kjedesagen slås på igjen.

2.5 Symboler på maskinen

Symbol Betydning

	Vær spesielt forsiktig ved håndtering!
	Tilbakeslagsfare!
	Du må ikke drive kjedesagen med bare én hånd!
	Bruk ikke i regn! Beskytt mot fuktighet!
	Bruk hjelm, hørselsvern og vernebriller!
	Bruk vernehansker!
	Bruk solid skotøy!

Symbol Betydning

Les bruksanvisningen før driften settes i gang!

Du må alltid drive kjedesagen med begge hendene!

2.6 Leveransens omfang

Den batteridrevne kjedesagen er laget for drift med litium-ion PowerFlex-batteriet (varenr. 127390). For lading av batteriet er det nødvendig med laderen for batteriet PowerFlex (varenr. 127391).

ADVARSEL!

Fare for apparat- og batteriskader

Hvis apparatet drives med et uegnet batteri, kan apparatet og batteriet skades.

- Driv apparatet bare med det angitte batteriet.

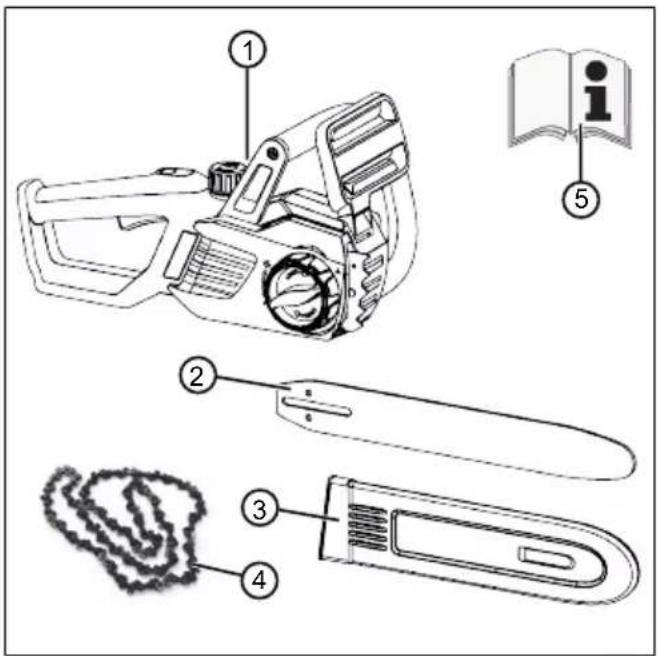

MERK

Batteri, lader og beltesystem er ikke med i leveringsomfanget, og må derfor kjøpes i tillegg.

Kontroller om alle komponentene er levert etter utpakking.

1 Batteridrevet kjedesag
2 Føringsskinne
3 Kjedebeskyttelse
4 Sagkjede
5 Bruksanvisning

2.7 Produktoversikt (01)

Nr. Komponent

1 Kjedebeskyttelse
2 Føringsskinne
3 Sagkjede
4 Barkstøtte
5 Kjedebremsbøyle
6 Bøylehåndtak
7 Lokk for kjedeoljetanken
8 Eco-Mode/Power-Mode-betjeningsfelt
9 Bakre håndtak
10 Gasshendel
11 Sperreknapp for gasshendel
12 Nivåglasset i kjedeoljetanken
13 Kontakt for batteriforbindelseskabel
14 Deksel for kjedetannhjul
15 Hurtigspenneinnreting med sentrallås og dreiering
16 Batteri*
17 Lader*
18 Batteridrevet beltesystem med forbindelseskabel*

*: Ikke omfattet av leveringsomfanget, dog tilgjengelig under følgende artikkelnumre:

Batteridrevet beltesystem BTA 42 – art.-nr. 127442
■ Litium-ionbatteri – art.nr. 127390
Lader – C150 Li – art.nr. 127391

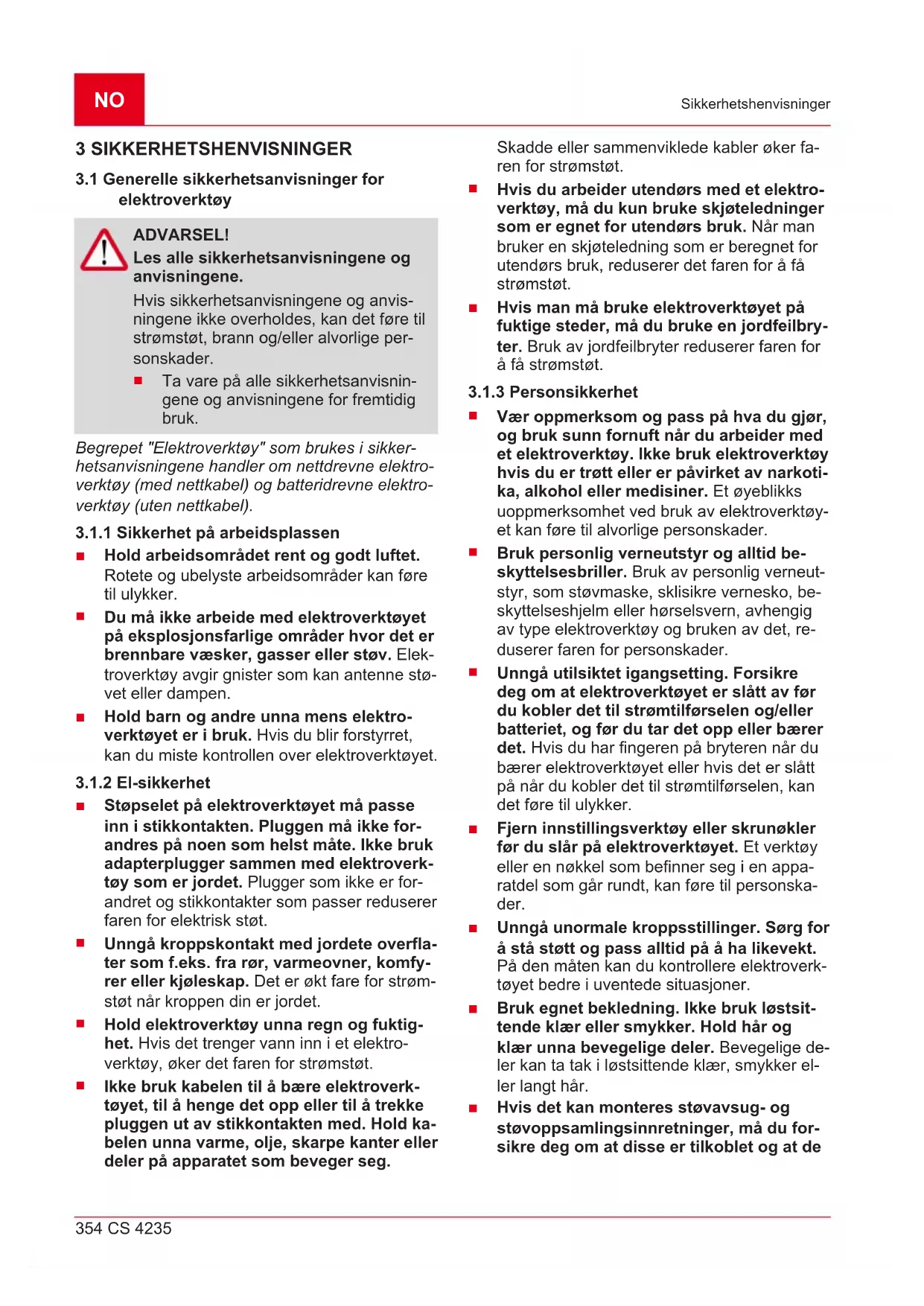

3 SIKKERHETSHENVISNINGER

3.1 Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL!

Les alle sikkerhetsanvisningene og anvisningene.

Hvis sikkerhetsanvisningene og anvisningene ikke overholdes, kan det føre til strømstøt, brann og/eller alvorlige personskader.

Ta vare på alle sikkerhetsanvisningene og anvisningene for fremtidig bruk.

Begrepet "Elektroverktøy" som brukes i sikkerhetsanvisningene handler om nettdrevne elektroverktøy (med nettkabel) og batteridrevne elektroverktøy (uten nettkabel).

3.1.1 Sikkerhet på arbeidsplassen

• Hold arbeidsområdet rent og godt luftet. Rotete og ubelyste arbeidsområder kan føre til ulykker.
  Du må ikke arbeide med elektroverktøyet på eksplosjonsfarlige områder hvor det er brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støvet eller dampen.
• Hold barn og andre unna mens elektroverktøyet er i bruk. Hvis du blir forstyrret, kan du miste kontrollen over elektroverktøyet.

3.1.2 El-sikkerhet

Støpselet på elektroverktøyet må passe inn i stikkontakten. Pluggen må ikke for- andres på noen som helst måte. Ikke bruk adapterplugger sammen med elektroverk- tøy som er jordet. Plugger som ikke er for- andret og stikkontakter som passer reduserer faren for elektrisk støt.
Unngå kroppskontakt med jordete overflater som f.eks. fra rør, varmeovner, komfyrer eller kjøleskap. Det er økt fare for strømstøt när kroppen din er jordet.
- Hold elektroverktøy unna regn og fuktighet. Hvis det trenger vann inn i et elektroverktøy, øker det faren for strømstøt.
Ikke bruk kabelen til å bære elektroverk-tøyet, til å henge det opp eller til å trekke pluggen ut av stikkontakten med. Hold ka-belen unna varme, olje, skarpe kanter eller deler på apparatet som beveger seg.

Skadde eller sammenviklede kabler øker faren for strømstøt.

Hvis du arbeider utendørs med et elektroverktøy, må du kun bruke skjøteledninger som er egnet for utendørs bruk. Når man bruker en skjøteledning som er beregnet for utendørs bruk, reduserer det faren for å få strømstøt.
Hvis man må bruke elektroverktøyet på fuktige steder, må du bruke en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for å få strømstøt.

3.1.3 Personsikkerhet

Vær oppmerksom og pass på hva du gjør, og bruk sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy hvis du er trøtt eller er påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøy-et kan føre til alvorlige personskader.
■ Bruk personlig verneutstyr og alltid beskyttelsesbriller. Bruk av personlig verneutstyr, som støvmaske, sklisikre vernesko, beskyttelseshjelm eller hørselsvern, avhengig av type elektroverktøy og bruken av det, reduserer faren for personskader.
Unngå utilsiktet igangsetting. Forsikre deg om at elektroverktøyet er slått av før du kobler det til strømtilførselen og/eller batteriet, og før du tar det opp eller bærer det. Hvis du har fingeren på bryteren når du bærer elektroverktøyet eller hvis det er slått på når du kobler det til strømtilførselen, kan det føre til ulykker.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en apparatdel som går rundt, kan føre til personskader.
Unngå unormale kroppsstillinger. Sørg for å stå støtt og pass alltid på å ha likevekt. På den måten kan du kontrollere elektroverk-tøyet bedre i uventede situasjoner.
■ Bruk egnet bekledning. Ikke bruk løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Bevegelige deler kan ta tak i løstsittende klær, smykker eller langt hår.
Hvis det kan monteres støvavsug- og støvoppsamlingsinnretninger, må du forsikre deg om at disse er tilkoblet og at de

blir brukt riktig. Bruk av støvavsug kan redusere farer på grunn av støv.

3.1.4 Bruk og håndtering av elektroverktøyet

■ Maskinen må ikke overbelastes. Bruk elektroverktøyet som er beregnet til arbeidet du skal utføre. Du arbeider bedre og sikrere i det angitte effektområdet med et elektroverktøy som passer.
Ikke bruk elektroverktøy hvis bryteren er defekt. Et elektroverktøy som ikke kan slås på eller av, er farlig og må repareres.
- Trekk støpslet ut av stikkontakten og/eller ta ut batteriet før du foretar innstillinger på apparatet, før du bytter tilbehørsdeler eller legger bort apparatet. Disse forholdsreglene hindrer at elektroverktøyet starter utilsiktet.
- Oppbevar ubrukte elektroverktøy utilgjengelig for barn. Personer som ikke er kjent med denne maskinen eller som ikke har lest anvisningene må ikke bruke den. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye når du steller med elektroverktøyene. Kontroller at bevegelige deler fungerer feilfritt og ikke er i klem, og om deler er brukket eller skadet, slik at det påvirker funksjonen til elektroverktøyet. Sørg for at skadde deler blir reparert før apparatet tas i bruk. Mange ulykker skyldes dårlig vedlikehold av elektroverktøyet.
Sørg for at skjæreverktøy holdes skarpe og rene. Vedlikeholdte skjæreverktøy med skarpe egger kommer ikke så lett i klem og er lettere å føre.
Bruk elektroverktøy, tilbehør, bruksverktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsbetingelsene og arbeidet som skal utføres. Hvis elektroverktøyet brukes til andre ting enn det det er beregnet for, kan det føre til farlige situasjoner.

3.1.5 Bruk og håndtering av batteridrevet verktøy

Batteriene skal kun lades i ladere som produsenten har anbefalt. Det er forbundet med brannfare å bruke en lader som er beregnet på en bestemt type batterier hvis den brukes til andre batterier.
■ Bruk kun batterier som er beregnet til dette i elektroverktøy. Bruk av andre batterier kan føre til personskader og brannfare.

• Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan føre til at kontaktene blir forbikoblet. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
  Ved feil bruk kan det komme væske ut av batteriet. Unngå kontakt med disse. Skyll med vann ved tilfeldig kontakt. Hvis du får væske i øynene, må du i tillegg kontakte lege. Batterivæske som kommer ut, kan føre til hudirritasjon eller brannsår.

3.1.6 Service

Elektroverktøyet skal repareres av kvalifisert fagpersonell og bare med originale reservedeler. På den måten kan du være sikker på at sikkerheten til apparatet blir opprettholdt.

3.2 Sikkerhetsanvisninger for kjedesager

Mens sagen går må alle kroppdeler holdes unna sagkjedet. Forviss deg før du starter sagen av sagkjedet ikke berører noe. Under arbeid med kjedesag kan et øyeblikks uoppmerksomhet føre til at klær eller kropps-deler kommer i kontakt med kjedet.
- Hold alltid kjedesagen med høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket. Hvis sagen holdes omvendt er det økt risiko for skader. Sagen skal ikke brukes slik.
Elektroverktøyet må bare holdes på de isolerte håndtakene fordi sagkjedet kan komme i kontakt med skjulte ledninger. Sagkjeder som berører en spenningsførende leder, gjør metalldelene til elektroverktøyet spenningsførende og kan utsette brukeren for et elektrisk støt.
■ Bruk vernebriller og hørselvern. ∅vrig verneutstyr for hode, hender, ben og føtter anbefales. Passende verneklær reduserer faren for skader fra sponmateriale og utilsiktet berøring av sagkjedet.
Ikke stå på en tre när du arbeider med kjedesag. Ved arbeid fra et tre er det fare for skader.
Sørg alltid for å innta en stødig stilling, og bruk bare kjedesagen når du står på fast, sikker og jevn grunn. Glatt grunn og ustabil stilling, som fra en stige, kan føre til at man mister balansen eller mister kontrollen over kjedesagen.

Når du sager over en gren som står under spenning, kan du regne med at den slår tilbake. Når spenningen i treet løsner, kan grenen treffe brukeren og/eller føre til at man mister kontroll over kjedesagen.
Vær spesielt forsiktig ved saging i underskog eller i unge trær. Det tynne materialet kan hekte seg opp i sagkjedet og slå tilbake på deg eller få deg ut av likevekt.
Bær kjedesagen i det fremre håndtaket i avslått tilstand og med sagkjedet vendt bort fra kroppen. Sett alltid beskyttelsesdekslet på kjedesagen ved transport eller oppbevaring. Varsom håndtering av kjedesagen reduserer sannsynligheten for utilsiktet berøring med det roterende sagkjedet.
Følg anvisningene for smøring, kjedes-tramming og bytte av tilbehør. Et feilaktig strammet eller smurt kjede kan ryke eller øk-te faren for tilbakeslag.
- Hold håndtakene tørre og fri for olje og fett. Fettete og oljete håndtak glipper og fører til at man mister kontrollen.
Sag bare i tre. Kjedesagen må ikke brukes til arbeid den ikke er beregnet for. Eksempler: Ikke bruk kjedesagen til å sage i plast, murverk eller byggmaterialer som ikke er av tre. Bruk av kjedesagen til arbeid den ikke er beregnet for kan føre til farlige situasjoner.

Tilbakeslag kan inntreffe dersom tuppen av sverdet berører en gjenstand eller dersom treet bøyer seg og sagkjedet kommer i klem i snittet.

Berøring med tuppen av sverdet kan i mange tilfelle føre til en brå reaksjon bakover, slik at sverdet slås opp og mot brukeren.

Hvis kjedet kommer i klem på oversiden av sverdet, kan sverdet bli slått raskt tilbake mot brukeren.

Begge disse reaksjonene kan føre til at du mister kontroll over sagen og blir påført alvorlige skader. Stol ikke utelukkende på sikkerhetsinnretningene som er innebygd i sagen. Som bruker av kjedesag bør du ta ulike forholdsregler for å kunne arbeide uten uhell og skader.

Et tilbakeslag skyldes feilaktig bruk av maskinen. Det kan forhindres ved egnede forsiktighetsregler, som beskrevet her:

- Hold sagen fast med begge hender slik at tommelen og fingrene omslutter håndta-

kene på kjedesagen. Hold kroppen og armene i en stilling der du kan holde stand mot tilbakeslagskreftene. Ved egnede forholdsregler kan brukeren beherske tilbakeslagskreftene. Slipp aldri kjedesagen.

Unngå en unormal kroppsstilling, og sag aldri over skulderhøyde. Dermed unngås utilsiktet berøring med sverdspissen, og man får bedre kontroll over sagen i uventede situasjoner.
■ Bruk alltid reservesverd og sagkjeder som er foreskrevet av produsenten. Feil reserveskinne og sagkjede kan føre til at kjedet ryker, og øker faren for tilbakeslag.
Følg produsentens anvisninger for sliping og vedlikehold av kjedet. For lav dybdebegrenser øker faren for tilbakeslag.

3.4 Sikkerhetsanvisninger for batteriet

Dette avsnittet nevner alle grunnleggende sikkerhets- og varselhenvisningene som skal følges ved bruk av batteriet. Les alle anvisningene!

■ Bruk batteriet bare forskriftsmessig, dvs. for batteridrevne apparater fra AL-KO. Lad batteriet bare med angitt AL-KO-lader.
Pakk et nytt batteri först ut av originalemballasjen när det skal brukes.
Batteriet lades helt opp før første gangs bruk, og bruk da alltid den angitte laderen. Overhold angivelsene i denne bruksanvisningen vedrørende opplading av batteriet.
- Driv ikke batteriet i eksplosjons- og brannfarlige omgivelser.
- Utsett ikke batteriet for våte omgivelser eller fuktighet när det brukes i apparatet.
Beskytt batteriet mot varme, olje og ild slik at det ikke skades og det kan komme ut damp eller elektrolyttvæske.
Ikke utsett batteriet for støt eller kast.
Batteriet må ikke brukes tilsmusset eller vått. Før bruk av batteriet rengjør og tørk av batteriet med en tørr, ren klut.
- Hold oppladde batterier som ikke er i bruk på avstand fra metallgjenstander for å unngå kortslutning (f.eks. binders, mynter, spiker, skruer). Det kan oppstå forbrenninger eller brann på grunn av kortslutning.
Ikke åpne, ødelegg eller demonter batteriet. Det er fare for strømstøt og kortslutning.
Ved ufagmessig bruk og skadet batteri kan det komme ut damp og elektrolyttvæske. Rommet skal luftes tilstrekkelig, og ved pla-

ger skal lege oppsøkes.

Hvis du kommer i kontakt med elektrolyttvæske, vask den grundig av og skyll øyne straks med rikelige mengder vann. Oppsøk deretter lege.

Dette batteriet må ikke brukes av uvedkommende personer, dette gjelder dog ikke hvis de er under oppsyn av en person som har ansvaret for sikkerheten deres eller har fått instruksjoner om hvordan batteriet skal brukes av denne. Uautoriserte personer er f.eks.:

Personer (inklusive barn) med begrense-de fysiske, sensoriske eller mentale ev-ner.
- Personer med manglende erfaring og/eller kunnskap om batteriet.

Barn må være under oppsyn og få opplæring for å sikre at de ikke leker med batteriet.
Batteriet må ikke bli stående i laderen hele tiden. Ta batteriet ut av laderen ved lengre oppbevaring.
Fjern batteriet fra apparatene når disse ikke lenger skal brukes.
Tørk av batteriet som skal lagres, og oppbevar det på et lukket sted. Beskytt batteriet mot varme og direkte sollys. Uvedkommende personer og barn må ikke ha adgang til batteriet.

3.5 Sikkerhetsanvisninger for laderen

Dette avsnittet nevner alle grunnleggende sikkerhets- og varselhenvisningene som skal følges ved bruk av laderen. Les alle anvisningene!

■ Bruk apparatet bare forskriftsmessig, dvs. til lading av det angitte batteriet. Kun originale batterier fra AL-KO skal lades i laderen.
Før bruk skal hele apparatet, spesielt nettkabel og batterisporet, kontrolleres for skader. Apparatet må bare brukes i feilfri tilstand.
- Driv ikke apparatet i eksplosjons- og brannfarlige omgivelser.
- Driv apparatet kun innendørs, og utsett den ikke for våte omgivelser eller fuktighet.
Still alltid laderen opp på et godt ventilert sted på et underlag som ikke er brennbart, etter- som laderen blir varm under ladingen. Lufte- åpningene og apparatet må ikke tildekkes.
Før laderen kobles til, forsikre deg om at nettspenningen som angis under tekniske data tilsvarer den tilgjengelige spenningen.

■ Bruk bare nettkabelen til tilkobling av laderen, ikke til andre apparater. Bær ikke laderen ved å holde i nettkabelen. Trekk ikke strømstøpslet ut av stikkontakten ved å trekke i nettkabelen.
Beskytt nettkabelen mot varme, olje og skarpe kanter slik at den ikke påføres skader.
Laderen og batteriet må ikke brukes tilsmusset eller våt. Før bruk rengjør og tørk av apparatet og batteriet.
Ikke åpne lader eller batteri. Det er fare for strømstøt og kortslutning.
For din egen sikkerhets skyld må du sørge for at apparatet kun blir reparert av kvalifiserte fagfolk og at det kun blir brukt originale reservedeler.
- Apparatet må ikke brukes av uvedkommende personer, dette gjelder dog ikke hvis de er under oppsyn av en person som har ansvaret for sikkerheten deres eller har fått instruksjoner om hvordan apparatet skal brukes av denne. Uautoriserte personer er f.eks.:

• Personer (inklusive barn) med begrense-de fysiske, sensoriske eller mentale ev-ner
• Personer med manglende erfaring og/eller kunnskap om apparatet.

Barn må være under oppsyn og få opplæring for å sikre at de ikke leker med apparatet.
Tørk av apparatene som ikke brukes, og oppbevar dem på et lukket sted. Uvedkommende personer og barn må ikke ha adgang til apparatet.

3.6 Sikkerhetsanvisninger for arbeidet

Følg landsspesifikke sikkerhetsforskrifter, f.eks. fra yrkesorganisasjoner, HMS-myndigheter eller arbeidstilsynet.
Det skal kun jobbes ved tilstrekkelig dagslys eller med kunstig belysning.
- Hold arbeidsområdet fritt for gjenstander (f.eks. avsagde deler) – fare for å snuble.
Brukeren er ansvarlig for ulykker hvor andre personer eller utstyr er involvert.
■ Hvis det er første gang du arbeider med en kjedesag:

Få forklart av selger eller en annen fagkyndig hvordan du håndterer kjedesagen, eller ta et kurs.
- ∅v i det minste på skjæring av trestammer på en sagekrakk eller et stativ før første gangs bruk.

3.6.1 Operatør

Ungdom under 16 år eller personer som ikke kjenner til bruksanvisningen skal ikke bruke maskinen.
Den som arbeider med kjedesagen må være uthvilt, sunn og i god form. Den som ikke må anstrenge seg av helsemessige årsaker, må spørre legen om han eller hun kan arbeide med denne kjedesagen.

3.6.2 Brukstider

Følg de landsspesifikke bestemmelsene for når du kan bruke kjedesagen. Brukstidene for kjedesager kan være begrenset av nasjonale eller lokale forskrifter.

3.6.3 Vibrasjonsbelastning

ADVARSEL!

Fare pga. vibrasjon

Den faktiske vibrasjonsemisjonsverdien ved bruk av apparatet kan avvike fra produsentens angitte verdi. Ta hensyn til følgende faktorer som kan påvirke denne før og under bruken:

■ Brukes apparatet forskriftsmessig?
- Kuttes eller bearbeides materialet på riktig måte?
■ Befinner apparatet seg i en god stand for bruk?
Er skjæreverktøyet riktig slipt, eller det riktige skjæreverktøyet montert?
Er håndtakene og ev. vibrasjons-håndtakene montert, og er disse godt festet til apparatet?

Driver du apparatet kun med nødvendig motorturtall i henhold til arbeidet som utføres. Unngå maksimalt turtall for å redusere støy og vibrasjon.
På grunn av feil bruk og vedlikehold kan støy og vibrasjon på apparatet øke. Dette fører til helseskader. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted.
Belastningsgraden pga. vibrasjon er avhen- gig av arbeidet som skal utføres eller bruken av apparatet. Slå det av, og legg inn tilsva- rende arbeidspauser. Dermed reduseres vi- brasjonsbelastningen over hele arbeidstiden vesentlig.
Lengre bruk av apparatet utsetter brukeren for vibrasjoner, og kan forårsake kretsløpsproblemer ("hvite fingre"). For å redusere risi-

koen for dette bruk hansker og hold hendene varme. Hvis et symptom på "hvite fingre" oppdages, oppsøk lege umiddelbart. Til disse symptomene hører: følelsesløshet, tap av sensibilitet, kribling, kløe, smerte, tap av kraft, endring av farge eller tilstand på huden. Normalt rammer disse symptomene fingrene, hendene eller pulsen. Ved lave temperaturer (ca. under 10 °C) øker faren.

■ Legg inn lengre pauser i løpet av arbeidsdagen, slik at du kan komme deg igjen etter støy og vibrasjon. Planlegg arbeidet slik at bruk av apparater som lager sterke vibrasjoner, fordeler over flere dager.
Hvis det fastslås ubehagelig følelse eller misfarging av hud under bruk av apparatet, avbryt straks arbeidet. Legg inn tilstrekkelige arbeidspauser. Uten tilstrekkelige arbeidspau-ser kan det oppstå et hånd-arm-vibrasjons-syndrom.
Minimer risikoen for å bli utsatt for vibrasjoner. Stell apparatet i henhold til anvisningene i bruksanvisningen.
Hvis apparatet brukes hyppig, kontakt forhandler for å anskaffe deg antivibrasjonstilbehør (f.eks. håndtak).
- Sett opp en arbeidsplan slik at vibrasjonsbelastningen kan begrenses.

3.6.4 Støybelastning

En viss støybelastning fra dette apparatet er uunngåelig. Legg støyintensive arbeider til tillatte og bestemte tider for dette. Overhold hviletider, og begrens arbeidets varighet til det nødvendige. Bruk egnet hørselsvern til personlig beskyttelse og til beskyttelse i nærheten av personer.

3.6.5 Arbeider med kjedesagen

ADVARSEL!

Fare for alvorlige skader.

Når en ufullstendig montert kjedesag brukes, kan det oppstå alvorlige person-skader.

■ Bruk kjedesagen først når den er fullstendig montert.
Utfør en visuell kontroll før bruk for å kontrollere om kjedesagen er fullstendig og at den ikke inneholder skadde eller slitte komponenter. Sikkerhets- og beskyttelsesanordninger må være intakte.

ADVARSEL!

Fare for personskader pga. at kjedesagen starter utilsiktet

Utilsiktet start av kjedesagen kan føre til alvorlige personskader. Fjern derfor batteri ved

■ kontroll-, innstillings- og rengjørings-arbeider
arbeider på kappeutstyret
■ forlatelse av kjedesagen
transport
■ oppbevaring
■ vedlikeholds- og reparasjonsarbeider
Fare

Arbeid aldri alene.
Ha alltid et førstehjelpsskrin tilgjengelig for eventuelle uhell.
Unngå kontakt med metallgjenstander som befinner seg i jorden eller er forbundet med denne på en strømførende måte.
Det personlige verneutstyret består av:

Hjelm
Hørselsvern (f.eks. øreplugger), spesielt ved en daglig arbeidstid på over 2,5 timer
■ Vernebriller eller visiret til hjelmen
Beskyttelsesbukse med sagbeskyttelse
■ Faste arbeidshansker
■ Vernesko med såle med godt grep og stålhette

Ikke bruk kjedesagen over skulderhøyden siden det ikke er mulig å håndtere den sikker da.

Slå av motoren og sett på kjedebeskyttelsen när du skifter arbeidssted.

- Sett alltid på kjedebeskyttelsen og ta ut batteriet när kjedesagen ikke er i bruk.

Ikke bruk kjedesagen til å løfte eller flytte tre.

■ Stammer som er tykkere enn sverdlengen skal bare kuttes av fagpersonale.

- Sett sagen bare til kuttet när den går, start aldri kjedesagen mens sagkjedet hviler på materialet som skal sages.

Sørg for at ingen kjedeolje kommer i jordsmonnet.

Ikke gjennomfør sagarbeider ved regn, snø eller storm.
Aldri sett sikkerhets- og beskyttelsesanordninger ut av funksjon.

4 MONTERING

ADVARSEL!

Fare for alvorlige skader.

Når en ufullstendig montert kjedesag brukes, kan det oppstå alvorlige person-skader.

■ Bruk kjedesagen først når den er fullstendig montert.
Utfør en visuell kontroll før bruk for å kontrollere om kjedesagen er fullstendig og at den ikke inneholder skadde eller slitte komponenter. Sikkerhets- og beskyttelsesanordninger må være intakte.

FORSIKTIG!

Fare for kuttsår.

■ Fjern batteriet før monteringen.
■ Bruk vernehansker ved montering av sagkjedet og sverdet.

4.1 Montering av sverdet (02, 03)

1. Trekk kjedebremsbøylen (02/1) til bøyylehåndtaket (02/a) slik at kjedebremsen løsnes.
2. Drei sentrallåsen (02/2) mot urviseren, og ta av sammen med dekslet (02/3).
3. Sett sverdet (03/1) på styrebolten (03/2) og skyv så lang bakover til sagkjedet lar seg montere.

4.2 Montering av sagkjedet (02, 03)

1. Legg sagkjedet på kjedetannhjulet (03/3) og legg inn i sporet på sverdet (03/1).
2. Før sagkjedet rundt topptrinsen på sverdet. Sagkjedet må henge litt ned på undersiden av sverdet.
3. Sett på dekselet(02/3), og trekk sentrallåsen (02/2) lett til.

4.3 Stramme sagkjedet (04, 05)

MERK

■ ligger inntil undersiden av sverdet og kan trekkes gjennom for hånd
■ kan løftes ca. 3–4 mm opp på midt- en av sverdet

1. Kontroller hvordan sagkjedet sitter for å forsikre at den ligger korrekt på kjedetannhjulet og sverdet.
2. Drei dreieringen (04/1) til dekslet (04/2) slik at begge trekantene står overfor hverandre (04/a).
3. Drei sentrallåsen (05/1) med urviseren (05/a). Sentrallåsen skal da ikke trekkes helt til, eller drei tilbake en omdreining.
4. Drei dreieringen (05/2) med urviseren til sagkjedet er strammet riktig, slik det er beskrevet ovenfor (05/b).
5. Drei sentrallåsen (05/1) med urviseren til den er festet.

5 IGANGSETTING

FARE!

Livsfare og fare for de alvorligste per- sonskader.

Hvis det befinner seg skadde komponenter på kjedesagen, kan det oppstå alvorlige personskader.

Utfør en visuell kontroll før bruk for å kontrollere om kjedesagen er fullstendig og at den ikke inneholder skadde eller slitte komponenter. Sikkerhets- og beskyttelsesanordninger må være intakte.

5.1 Lade batteriet (06, 07)

FORSIKTIG!

Brannfare ved lading!

På grunn av oppvarming av laderen er det fare for brann när den settes på lett antennelig underlag og när den ikke ventileres tilstrekkelig.

Lad opp batteriet helt etter første gangs bruk. Batteriet kan lades i enhver ladetilstand. Avbrutt lading skader ikke batteriet.

MERK

Batteriet er beskyttet mot overlading som følge av den automatiske registre- ringen av ladetilstanden ved lading, og kan dermed forbli forbundet med laderen i en viss tid, men ikke hele tiden.

MERK

Følg de separate bruksanvisningene til batteri og lader.

1. Batteriet (06/1) og laderen (06/2, 06/a) forbindes, og tilsvarende forbindes laderen med nettspenningen (06/3, 06/b). Ladeprosessen starter. Lysdioden på laderen lyser grønt, på batteriet vises ladetilstanden.
2. Følg med på ladetilstandsindikatoren på batteriet (07). Ladingen tar ca. 2,5 time til full opplading. Ladingen avsluttes automatisk när batteriet er fulladet.
3. Koble batteriet fra laderen (06/a) og laderen fra nettspenningen (06/b).

5.2 Fyll på sagkjedeolje (08)

ADVARSEL!

Kjedesagen får alvorlige skader hvis det er for lite eller ikke sagkjedeolje i det hele tatt på tanken, eller hvis denne er tørket inn/klebrig. Uttørket/sammenklebet sagkjedeolje kan føre til skader på oljeførende komponenter og oljepumpen.

En skade oppstår også hvis det brukes gammel olje. Bruk av gammel olje fører til miljøskader!

Fyll sagkjedeolje på tanken när sa- gen tas i bruk.
■ Bruk ikke gammel olje!
Fyll tanken opp med sagkjedeolje på nytt senest ved hvert batteriskifte.

Sagkjedet og sverdet blir under drift kontinuerlig forsynt med olje av et automatisk oljesystem.

Sagkjedeoljen beskytter mot korrosjon og tidlig slitasje. Det må alltid være nok sagkjedeolje i tanken for å smøre sagkjedet tilstrekkelig.

Bruk kun miljøvennlig, biologisk nedbrytbart kvalitets-sagkjedeolje til smøring av sverd og sagkjede, og transporter og lagre i godkjente og merke-de beholdere.

Kontroller oljenivået før arbeidet begynner og ved batteriskifte, og fyll på sagkjedeolje etter behov:

1. Kontroller oljenivået i nivåglasset i tanken (08/1). Det må alltid være synlig olje. Minimalt og maksimalt oljenivå må ikke overskrides.

2. Fyll på sagkjedeolje via påfyllingsstussen (08/2) etter behov.

5.3 Funksjonstest av kjedebrems

Ved utløsing av kjedebremsen stopper kjedesagen og motoren slagaktig.

FARE!

Livsfare pga. uforsvarlig håndtering!

På grunn av uforsiktige og uforutsette bevegelser av kjedesagen forårsakes de alvorligste personskader og død.

Arbeid sikkerhetsbevisst og med høy grad av oppmerksom med kje-desagen.
Ikke trykk noen brytere når du løsner kjedebremsen.

ADVARSEL!

Livsfare og fare for de alvorligste personskader ved defekt kjedebrems

Hvis kjedebremsen ikke fungerer, kan det f.eks. ved et tilbakeslag (Kickback) oppstå de alvorligste personskader og død av det roterende sagkjedet.

Test kjedebremsen før hver gang du begynner å arbeide.
Koble kjedesagen ikke inn hvis kjedebremsen er defekt. Få i dette tilfellet kjedesagen kontrollert på et kundeserviceverksted.

5.3.1 Teste kjedebremsen ved avslått motor (09)

1. Trekk ut batteriet (se Kapittel 6.3 "Sette i/ta ut batteriet (14)", side 362).
2. For å løsne kjedebremsen trekk kjedebremsbøylen (09/1) i retning av bøylehåndtaket (09/2) (09/a). Sagkjedet kan trekkes rundt for hånd.
3. Trykk kjedebremsbøylen (09/1) framover for å slå på kjedebremsen (09/b). Sagkjedet må ikke kunne trekkes rundt.

5.3.2 Teste kjedebremsen ved påslått motor (09)

MERK

Løsne kjedebremsen før hver gang du slår på kjedesagen.

1. Hold kjedesagen sikkert og fast i bøylehåndtaket og på det bakre håndtaket.
2. Trekk kjedebremsbøylen (09/1) i retning av bøylehåndtaket (09/2) (09/a), og løsne da kjedebremsen.

3. Slå på motoren.

4. Trykk kjedebremsbøylen (09/1) framover (09/b). Sagkjedet og motoren skal stanse umiddelbart.

6 BETJENING

FARE!

Livsfare og fare for de alvorligste per- sonskader.

Vær oppmerksom på nasjonale forskrifter for driftstider.
- Hold fast det bakre håndtaket med høyre og bøylehåndtaket med venstre hånd.
Ikke slipp håndtakene så lenge motoren går.
■ Ikke bruk kjedesagen när:

du er trøtt
du er dårlig
du er påvirket av alkohol, medisin eller narkotika

6.1 Kontrollere sagkjedeoljen

Fremgangsmåte se Kapittel 5.2 "Fyll på sagkjedeolje (08)", side 361.

ADVARSEL!

Kjedesagen får alvorlige skader hvis det er for lite eller ikke sagkjedeolje i det hele tatt på tanken, eller hvis denne er tørket inn/klebrig. Uttørket/sammenklebet sagkjedeolje kan føre til skader på oljeførende komponenter og oljepumpen.

En skade oppstår også hvis det brukes gammel olje. Bruk av gammel olje fører til miljøskader!

• Kontroller før hver gang arbeidet begynner om det finnes nok sagkjedeolje i tanken.
  Fyll på sagkjedeolje ved lavt oljenivå.
  ■ Bruk ikke gammel olje!

6.2 Legg på det batteridrevne beltesystemet (10) til (13)

Legg på det batteridrevne beltesystemet i samsvar med bildene (10) til (13).

6.3 Sette i/ta ut batteriet (14)

Sette inn batteriet

1. Skyv batteriet (14/1) inn i det batteridrevne beltesystemet (14/2) til det går i lås (14/a).

Trekk ut batteriet

1. Trykk og hold utløsertasten (14/3) på batteriet (14/1).
2. Trekk ut batteriet (14/1) (14/b).

6.4 Opprette spenningstilførsel (15, 16)

1. Det første støpslet til forbindelseskabelen (15/1) justeres på føringstappene og føringssporet til støpslet til det batteridrevne beltesystemet (15/2), og dreies noe med urviseren inntil låse- og utløserbryteren (15/3) går hørbart i lås.
2. Det andre støpslet til forbindelseskabelen (16/1) justeres på føringstappene og føringssporet til støpslet til koblingskontakten (16/2), skyves inn i koblingskontakten (16/a), og dreies noe med urviseren inntil låse- og utløserbryteren (16/3) går hørbart i lås.

1. Dra läse- og utløserbryteren (15/3) bakover (15/b), vri støpslet noe mot venstre og trekk det ut (15/c).
2. Dra låse- og utløserbryteren (16/3) bakover, vri støpslet noe mot venstre og trekk det ut (16/b) av koblingskontakten til apparatet (16/2).

6.5 Slå motoren av og på (17)

FORSIKTIG!

Fare for hørselskader!

Under driften av kjedesagen oppstår sterk støy som kan fremkalle hørselsskader.

■ Bruk hørselsvern under arbeidet med kjedesagen.

MERK

Løsne kjedebremsen før hver gang du slår på kjedesagen.

Slå på motoren:

1. Løsne kjedebremsen.

2. Trykk og hold sperreknappen (17/1) med tommelen.

3. Trykk og hold gasshendelen (17/2) inne.

4. Slipp sperreknappen (17/1). Du trenger ikke å holde sperreknappen trykt etter at kjedesagen har startet. Sperreknappen skal bare hindre at kjedesagen starter utilsiktet.

Slå av motoren:

1. Slipp gasshendelen (17/2).

6.6 Teste kjedebremsen

Fremgangsmåte se Kapittel 5.3 "Funksjonstest av kjedebrems", side 361.

ADVARSEL!

Livsfare og fare for de alvorligste per- sonskader ved defekt kjedebrems

Hvis kjedebremsen ikke fungerer, kan det f.eks. ved et tilbakeslag (Kickback) oppstå de alvorligste personskader og død av det roterende sagkjedet.

■ Test kjedebremsen før hver gang du begynner å arbeide.
Koble kjedesagen ikke inn hvis kjedebremsen er defekt. Få i dette tilfellet kjedesagen kontrollert på et kundeserviceverksted.

6.7 ∅ke/redusere hastigheten på sagkjedet [Eco-Mode/Power-Mode-funksjon] (18)

Med Eco-Mode/Power-Mode-funksjonen kan du øke eller redusere hastigheten på sagkjedet etter ønske. Ved høyere hastighet (Power-Mode) reduseres driftstiden til batteriet.

1. Trykk på knappen (18/1). LED-en (18/2) lyser när Power-Mode er slått på.
2. Trykk en gang til på knappen (18/1) for å slå av Power-Mode.

Dersom apparatet slås av og så på igjen, starter det med den siste innstillingen som ble valgt.

6.8 Sjekk ladetilstanden til batteriet "Motion Detection" (07)

∅verst på batteriet befinner det seg en ladetil-standsindikator. Denne aktiveres automatisk i noen sekunder när du rister lett på batteriet.

1. Rist batteriet. Lysdiodene til ladetilstandsindikatoren lyser i henhold til batteriets ladetilstand.

Rød (07/1)	■ Lyser: Batteriet er fullstendig utladet.■ Blinker gjentatte ganger 1x: feilen kan tas hånd om, f.eks. for høy eller for lav temperatur.■ Blinker gjentatte ganger 2x: Maskinvarefeil, f.eks. batteriet er defekt.
Grønn (07/2)	Lyser: Batteriet er ladet til >0 %.
Grønn (07/3)	Lyser: Batteriet er ladet til >25 %.
Grønn (07/4)	Lyser: Batteriet er ladet til >50 %.
Grønn (07/5)	Lyser: Batteriet er ladet til >75 %.

Under lading blinker den grønne lysdioden for aktuell ladetilstand. De grønne lysdiodene for lavere ladetilstander lyser kontinuerlig.

Hvis batteriets driftstid reduseres betydelig til tross for at det er fulladet, er batteriet oppbrukt og må byttes i et nytt originalbatteri.

Landbrukets yrkesorganisasjoner gir regelmessig kurs i omgang med kjedesager og trefelling.

FARE!

Livsfare pga. utilstrekkelig fagkunnskap!

Ikke tilstrekkelig fagkunnskap kan føre til alvorlige skader eller dødsulykker!

Kun opplæerte og erfarne personer får felle og avgrene trær.

FARE! Livsfare pga. tre som splintrer!

Trespon som har blitt dratt med av sa- gen kan føre til alvorlige skader og død!

Ta bort løs spon og tresplinter fra deler som skal sages.

Ta hensyn til følgende faktorer før og under fellingen:

Ved felling av trær skal man sørge for at andre personer ikke utsettes for farer, ingen tilførselsledninger treffes og ingen materielle skader oppstår. Hvis et tre kommer i kontakt med en tilførselsledning, skal du informere kraftselskapet om dette umiddelbart.
Vær oppmerksom andres eiendom, dyr eller gjenstander. Disse må ikke befinne seg i fareområdet. Informer eier umiddelbart ved skader.
Sikkerhetsavstanden mellom andre arbeidsplasser eller gjenstander skal være minst 2½ trelengder.
■ Vurder fallretningen til treet. Følgende er av betydning for hvilken vei treet faller:

■ treets naturlige helling
■ plassering av de største grener
høyden på treet
grener på den ene siden
- flatt eller skrånende underlag
■ asymmetrisk vekst, treskader
■ vindretning og vindhastighet
snødekke

■ Jobb alltid overfor treet som skal felles i heng.
Forsikre deg om at det er ingen hinder i tilbaketrekkingsveien som er bestemt på forhånd. Tilbaketrekkingsveien skal gå ca. 45° på skrått bakover i forhold til fallretningen (19).
Stammen må være fri for kratt, grener og fremmedlegemer (f.eks. smuss, steiner, løs bark, spiker, klemmer, tråd etc.).

Det kreves to styreskjær og et felleskjær for å felle et tre.

1. Plasser barkstøtten sikkert på veden som skal kuttes ved styre- og felleskjæret.
2. Sag først styreskjæret (20/C) vannrett, og deretter på skrå ovenfra med en vinkel på minst 45°. Dette hindrer at kjedesagen blir

klemt fast när felleskjæret lages. Styreskjæret må være så nær bakken og ønsket fallretning (20/E) som mulig. Skjæresdybden bør være omtrent 1/4 av stammens diameter.

1. Skjær ut felleskjæret (20/D) nøyaktig horisontalt overfor styreskjæret. Felleskjæret må i sages i en høyde på 3-5 cm over det vannrette styreskjæret.
2. Sag felleskjæret (20/D) så dyp at en bruddlist (20/F) på minst 1/10 av stammediameteren forblir mellom styreskjæret og (20/C) og felleskjæret (20/D). Denne bruddlisten hindrer at treet dreier seg og faller i feil retning. Når felleskjæret (20/D) nærmer seg bruddlisten (20/F) burde treet starte å falle. Sag ikke gjennom bruddlisten!

Dersom treet faller mens du sager:

Dersom treet muligens faller i feil retning, eller heller bakover eller klemmer inn sagen skal felleskjæret avbrytes. Driv inn kiler av tre, plast eller aluminium for å åpne skjæret og for å legge om treet til ønsket fallretning.
■ Trekk kjedesagen straks ut av skjæret, slå den av og legg den ned.
Gå i tilbaketrekkingsområdet.
■ Pass på fallende grener og kvister.

1. Hvis treet blir stående, får man dette til å falle kontrollert ved å sette inn kiler i felleskjæret.

Merk: Bruk kun kiler av tre, plast eller aluminium.

1. Ta straks av hørselvernet når sagarbeidet er unnagjort og vær oppmerksom på signaler eller varselrop.

Sag innover, på langs og hjertekutt bør bare utføres av erfarne eller opplærte personer (20).

FARE!

Livsfare pga. fallende tre!

Hvis det ikke er mulig å trekke seg tilbake när et tre faller, kan det komme til meget alvorlige skader eller dødsfall!

■ Start først med fellingsarbeidet når du er sikker på at du kan trekke deg tilbake fra treet som skal felles.

FARE!

Livsfare pga. ukontrollert fallende tre!

For å garantere at treet faller kontrollert må en bruddlist beholdes mellom felleskjæret og styreskjæret som er omtrent 1/10 av stamdiameteren.
Ikke utfør noen fellingsarbeider i vind.

7.2 Beskjæring (21)

Under beskjæring forstår man kutting av grener av det felte treet. Overhold da punktene nedenfor:

■ Støtt kjedesagen med barkstøtten under arbeidet mot trestammen.
La større grener som er rettet nedover og støtter treet være på plass inntil videre.
■ Skjær bort mindre grener.
Sag grenene av treet systematisk og i rekkefølge (21/a). Sag først av grener som hindrer deg. Sag deretter av grenser som forårsaker spenninger. Sag av hovedgrenen på stammen til slutt.
■ Sag fritthengende grener av ovenfra (21/b) ikke nedenfra.
Vær oppmerksom på grener under spenning og sag disse nedenfra og opp (21/c) for å unngå at kjedesagen setter seg fast.

7.3 Avkorting av treet (22–25)

Under avkorting forstår man oppdeling av det felte treet i stykker. Overhold da punktene nedenfor:

Sørg for stabilt fotfeste og jevn fordeling av kroppsvekten på begge føttene. Hvis det er mulig, skal det legges grener, bjelker eller kiler under stammen, og støttes opp.

Ved heng bør du alltid stå ovenfor trestammen under arbeidet da trestammen kan rulle bort (22).

Før kjedesagen slik at ingen kroppsdeler befinner seg i det forlengede svingningsområdet for sagkjedet.

- Sett på barkstøtten direkte ved siden av skjærekanten og la kjedesagen rotere rundt dette punktet. Ikke utøv noe trykk på slutten av skjæret.

For å beholde full kontroll over kjedesagen i det øyeblikket du sager gjennom, reduser

presset mot slutten av kuttet uten å løsne det faste grepet i håndtakene på kjedesagen.

Vær oppmerksom på at sagkjedet ikke berører bakken.
■ Vent til sagkjedet har stanset när skjæret er avsluttet för du tar bort kjedesagen.
Slå alltid av motoren til kjedesagen før du går videre til neste tre.

Hele treet ligger jevnt på bakken:

Sag gjennom treet fra toppen (23/a), og ikke sag i bakken.

For å hindre at kjedesagen klemmes fast eller at treet splinter bør du først sage 1/3 av stamdiameteren nedenfra (24/a), og deretter sage resten ovenfra til dybden til det nedre kuttet (24/b).

For å hindre at kjedesagen klemmes fast eller at treet splinter bør du først sage 1/3 av stamdiameteren ovenfra (25/a), og deretter sage resten ovenfra til dybden til det øvre kuttet (25/b).

FARE!

Livsfare pga. tilbakeslag (Kickback)!

Ved et tilbakeslag (Kickback) av apparatet kan brukeren bli livstruende skadet.

■ Overhold tiltakene for unngåelse av et tilbakeslag.

7.4 Kutte opp et kappet tre

■ Bruk sikkert skjæreunderlag (sagbukk, kile, bjelke).
Sørg for at du står stødig og har fordelt kroppsvekten jevnt.
■ Sikre tømmer mot å vri seg.
- Sett sagkjedet bare til kuttet när det går. Slå aldri på kjedesagen mens sagkjedet hviler på materialet som skal sages.
Ikke hold veden fast med foten eller ved hjelp av en annen person.

Fare for kuttskader ved inngripen i skarpe og bevegelige apparatdeler samt i skjæreverktøyet.

Slå alltid av apparatet før vedlikeholds-, pleie- og rengjøringsarbeider. Ta ut batteriet.
■ Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.

Kjedesagen er i overensstemmelse med alle gjeldende sikkerhetsstandarder. Reparasjoner skal kun gjøres av kvalifisert fagpersonale og da kun ved bruk av originale reservedeler.

• Kontroller kjedesagen etter hver bruk for slitasje og skift eventuelt ut skadde komponenter.
  Ikke utsett apparatet for fukte. Rengjør plastdeler med en klut. Bruk ikke rengjørings- eller løsningsmidler nå du gjør dette.
  ■ Rengjør kjøleluftåpningene når disse er blokkert.
  ■ Spray ikke kjedesagen med vann, og bruk ikke høytrykksspyler.
  ■ Bruk kun reservedeler som produsenten har foreskrevet.

8.1 Kontroller kjedespenning

Kontroller kjedespenningen ofte siden nye sagkjeder øker i lengden.

Ved driftstemperatur forlenger sagkjedet seg og henger ned.

MERK

■ ligger inntil undersiden av sverdet og kan trekkes gjennom for hånd
■ kan løftes ca. 3–4 mm opp på midten av sverdet

FORSIKTIG!

Et utilstrekkelig spent sagkjede kan hoppe av under driften, og føre til skader.

■ Kontroller kjedespenning hyppig. Kjedespenningen er for slakk när drivleddene trer ut av sporet på undersiden av sverdet.
Stram sagkjedet riktig när kjedespenningen er for slakk.

8.2 Kvesse sagkjedet (26)

FARE!

Livsfare pga. tilbakeslag (Kickback)!

Ved et tilbakeslag (Kickback) av kjedesagen kan brukeren bli livstruende skadet.

- Slip bare sagkjedet på fagmessig riktig måte!

MERK

For uerfarne brukere av kjedesager anbefales det å la sagkjedet kvesses av en fagperson fra kundeservice.

■ sagflisen er støvlignende
■ det kreves mer kraft ved sagingen
snittet ikke er rett
vibrasjonene tiltar

Dersom slipingen overlates til en kundetjeneste, kan den utføres med verktøy som gir minimal materialslitasje og jevn skjerping av alle tennene.

Man kan slipe sagkjedet selv med en spesiell rundfil som er tilpasset diameteren for de enkelte kjedetypene (se Kapittel 8.6 "Tabell over kjedevedlikehold", side 367). Det krever håndlag og erfaring å unngå skader på tennene.

For å kvesse sagkjedet:

1. Slå av kjedesagen av og fjern batteriet.
2. Løsne kjedebremsen.
3. Sett sverdet fast med montert sagkjede i en egnet skruetvinge. Sørg for at sagkjedet kan bevege seg fritt.

4. Stram sagkjedet dersom det er slakt.

5. Monter filen i holderen, og før filen inn i ut-sparingen på tannen mens du holder den i en helling som tilsvarer tannprofilen.

6. Foreta bare noen få tak med filen, og utelukkende fremover, og gjenta dette på alle tennene med samme retning (venstre eller høyre).
7. Snu sverdet i skruetvingen, og gjenta arbeidstrinnene for den gjenværende tennene.
8. Kontrollér at grensetannen ikke rager over kontrollverktøyet, og slip ned det eventuelt overstående med en flatfil, og avrund profilen
9. Etter slipingen må alt filspon og støv fjernes før sagkjedet smøres i oljebad.

■ lengden på tennene er mindre er 5 mm
Hvis aktuelt: Merket på tennene på skjæreleddene er underskredet;
■ leddene har for stort spill på kjedefalsen

8.3 Rengjøring av innvendig rom i kjedehjul

Rengjør kjedesagen grundig etter hver bruk.

1. Ta ut batteriet, og legg kjedesagen på et stabilt underlag.
2. Skru av deksel for kjedetannhjul.
3. Rengjør innsiden med en egnet pensel.
4. Ta av sagkjedet og ta av sverdet.
5. Rengjør sverdsporet og oljepåfyllingsboringene.

8.4 Bygge om hurtigläseinnretningen (27)

1. Ta av sverdet (27/1): Skru ut skruen (27/2) og løsne adapterplaten med strammekroken (27/3) fra sverdet.

2. Vend sverdet om lengdeaksen.

3. Sett adapterplaten med strammekroken på sverdet igjen, og fest med stjerneskruen igjen.

4. Monter sverdet igjen (se Kapittel 4.1 "Montering av sverdet (02, 03)", side 359).

8.5 Kontrollere, vende og smøre sverdet (28, 29)

Kontrollere sverdet

Kontroller sverdet regelmessig for skader. Fjern eventuelt overskytende grat (28/1), dvs. fil av i vinkel på 45° (28/2).

Vende sverdet

Sverdet må snus etter hver kvessing av sagkjedet for å forebygge ensidig slitasje.

1. Bygg om hurtiglåsinnretningen på sverdet (se Kapittel 8.4 "Bygge om hurtiglåseinnretningen (27)", side 367).
2. Vend sverdet.

Smøre sverdet

1. Rengjør sverdsporet (28/3) og oljepåfyllingsboringene (28/4) grundig.
2. Rengjør smørehullene (29/1) grundig fra begge sider.
3. Trykk inn fett med en fettpresse (29/2) på begge sider etter hverandre til fettet siver ut jevnt fra spissene på stjernehjulet. Drei alltid stjernehjulet mens du gjør dette.

8.6 Tabell over kjedevedlikehold

ADVARSEL!

Fare for alvorlige skader.

Hvis det befinner seg et uegnet sagkjede på kjedesagen eller sverdet, kan det oppstå alvorlige personskader.

■ Bruk bare tillatte sagkjeder og sverd.

Sagkjede (sverd)	Fildiameter Hodevinkel Underkutt-vinkel		Hodehellings-vinkel (55°)	Dybdemål
		Dreievinkel på verktøyet	Hellingsvinkel på verktøyet	Sidevinkel

Sagkjede (sverd)	Fildiameter Hodevinkel Underkutt-vinkel			Hodehellings-vinkel (55°)	Dybdemål
90PX040X (104MLEA041)	4,5 mm 30° 0° 75° 0,025"
91P045X (120SDEA041)	5/32" 30° 0° 85° 0,025"
91PX052X (140SDEA041)	5/32" 30° 0° 85° 0,025"
Dybdemål Filer

9 TRANSPORT

ADVARSEL!

Livsfare og fare for de alvorligste per- sonskader.

Bær og transporter aldri kjedesagen mens sagkjedet går.
■ Utfør tiltakene ovenfor før transport.

Utfør følgende tiltak før transport:

1. Slå av kjedesagen av og fjern batteriet.
2. Sett på kjedebeskyttelsen.
3. Bær bare kjedesagen ved hjelp av bøylehåndtaket. Trekk sverdet og sagkjedet da bakover.
4. I kjøretøy: Sikre kjedesagen mot velting, skader og at kjedeoljen kan komme ut.

10 OPPBEVARING

Rengjør kjedesagen grundig etter hver bruk. Oppbevar på et tørt sted som kan låses og som er utenfor rekkevidden til barn.

Gjennomfør følgende arbeider ved driftspauser som varer lenger enn 30 dager:

Slå av kjedesagen av og fjern batteriet.
■ Tøm oljetanken for sagkjedeolje.
■ Ta av sagkjedet og sverdet, rengjør disse og spray med rustbeskyttelsesolje.

■ Rengjør kjedesagen grundig og oppbevar den i et tørt rom.

ADVARSEL!

Uttørket/sammenklebet sagkjedeolje kan ved lengre lagring føre til skader på oljeførende komponenter og oljepumpen.

Fjern sagkjedeoljen fra kjedesagen før lagring i lengre perioder.

11 AVFALLSHÄNDTERING

Elektro- og elektronikkapparater hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering.

■ Gamle batterier eller batteripakker som ikke er montert fast på det gamle apparatet, må tas av før overlevering. Avfallshåndteringen av disse reguleres av batteridirektivet.
Eiere eller brukere av elektro- og elektronikk-apparater er forpliktet av lov til retur etter avsluttet bruk av apparatene.
Sluttbrukeren bærer egenansvar for sletting av personopplysninger på det gamle apparatet som deponeres.

Dette gjelder bare for apparater som er installert og solgt i EU-landene og som underligger kravene i EU-direktivet 2012/19/EU. I landene utenfor Den europeiske union kan avvikende bestemmelser for avfallsbehandling av elektro- og elektronikkapparater gjelde.

Merknad om batteridirektivet

Gamle batterier og batteripakker hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering!

For sikkert henting av batterier og batteripakker fra elektromaskiner, og for informasjon om deres type eller kjemiske system, følg de videre angivelsene i betjenings- og monteringsanvisningen.
Eiere eller brukere av batterier og batteripakker er forpliktet av lov til retur etter avsluttet bruk av apparatene. Returen begrenser seg til innlevering av mengder som er vanlige i en husholdning.

Gamle batterier kan inneholde skadestoffer eller tungmetaller som kan skade miljøet og føre til helseskader. En vurdering av de gamle batteriene og bruken av resursene som de inneholder, bidrar til å beskytte disse to viktige områdene.

Symbolet med søppelspann med strek over betyr at batterier og batteripakker ikke kan kastes i husholdningsavfallet.

Hvis tegnene Hg, Cd eller Pb i tillegg finnes under søppelspannet, står dette for følgende:

Hg: Batteriet inneholder mer enn 0,0005 % kvikksølv
Cd: Batteriet inneholder mer enn 0,002 % kadmium
■ Pb: Batteriet inneholder mer enn 0,004 % bly

Batteripakker og batterier kan leveres gratis inn på følgende steder.

■ offentlige avfallshändterings- eller innsamlingssteder (f.eks. kommunale renovasjonsstasjoner)
- butikker som fører batterier og batteripakker
■ felles returforetak for retur av gamle apparater-batterier
■ produsentens returnottak (hvis denne ikke er en del av det felles retursystemet)

Dette gjelder bare for batteripakker og batterier som er solgt i EU-landene og som underligger kravene i EU-direktivet 2006/66/EF. I landene utenfor Den europeiske union kan avvikende bestemmelser for avfallsbehandling av batteripakker og batterier gjelde.

12 KUNDESERVICE/SERVICE

Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-serviceverkstedet. Dette finner du på Internett på følgende adresse:

Kjedesag CS 4235
Art.-nr. 113616
Tomgangshastighet 15 – 20 m/s
Driftshastighet 7 – 20 m/s
Deling kjedehjul 3/8"
Kjedebrems Ja (elektrisk, kretskort og	bremsestang)
Kjedeetterløpstid (DIN EN 60745-2-13 – 19.107) maks. 0,15 s
Kjedeetterløpstid (DIN EN 50144-2-13:2001 – 18.104) maks. 2 s
Aktivering av kjedet Todelt
Volum kjedeoljetank 250 ml
Vekt med sverd og sagkjede 3,80 kg
Vekt uten sverd og sagkjede 3,15 kg
Overlastbeskyttelse Nei
Lydeffektnivå LwA (DIN EN ISO 3744) 108 dB(A)
Lydtrykksnivå LpA 88 dB(A)	K = 3,0 dB(A)
Vibrasjonsverdi (DIN EN 28662-1)*	2,5 m/s ^2 K = 1,5 m/s ^2

Sagkjede	90PX040X	91PX045X	91PX052X
Drivleddtykkelse	1,1 mm	1,27 mm	1,27 mm
Føringsskinne	104MLEA041	120SDEA041	140SDEA041
Lengden til sverdet	10" / 25 cm	12" / 30 cm	14" / 35 cm
Skjærelengde	17 cm	22 cm	27 cm

* Kommentarer:
Den angitte vibrasjonsverdien er målt etter standardisert testmetode, og kan brukes til sammenligning med et annet elektroverktøy.
Den angitte vibrasjonsverdien kan også brukes til en innledende vurdering av belastning (vibrasjonsbelastningsgrad).
Vibrasjonsverdien kan skille seg fra den angitte verdien under den faktiske bruken av elektroverktøyet avhengig av typen og måten elektroverktøyet brukes på.
Forsøk å holde belastning fra vibrasjoner så lav som mulig. Eksempler på tiltak for å redusere vibrasjonsbelastningen er bruk av hansker ved bruk av verktøyet og begrenset arbeidstid. Her må alle deler av driftssyklusen tas med i beregningen (f.eks. tidspunkter da elektroverktøyet er slått av og tidspunkter da det er slått på, men går uten belastning).

Batteri 127390
Merkespenning 36 V / 42 V maks.
Nominell kapasitet 7,5 Ah
Ladetid ca. 150 min

Ladeapparat 127391
Nettspenning 230 V (AC)
Nettfrekvens 50 Hz
Utgangsspenning 42 V (DC)
Brukstemperaturområde 0 °C – +40 °C

14 FEILS∅KING

FORSIKTIG!

Fare for personskader!

Apparatdeler med skarpe kanter og bevegelige apparatdeler kan føre til skader.

■ Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider!
■ Slå av maskinen og fjern batteriet!

Feil Årsak Utbedring
Motoren går ikke. Ingen batterispenning. La strømforsyningen bli kontrollert av kvalifisert elektriker.
Sverd og sagkjede går varme. Røykutvikling.	Sagkjedet er for stramt spent.	Løsne kjedestrammingen.
	Oljetanken er tom.	Fyll på sagkjedeolje. Kontroller oljetank for skader
	Oljepåfyllingshullet og/eller sporet i sverdet er tilsmusset.	Rengjør oljepåfyllingshullet og spo-ret i sverdet.
Motoren går, men sagkjedet beveger seg ikke.	Sagkjedet er for stramt spent.	Løsne kjedestrammingen.
	Apparatfeil	Oppsøk AL-KO serviceverksted.
I stedet for trestøv slynges tre-spon opp. Kjedesagen må tryk-kes mot treet.	Sagkjedet er sløvt.	Kvess sagkjedet, eller oppsøk et AL-KO serviceverksted.
Apparatet vibrerer unormalt.	Apparatfeil	Oppsøk AL-KO serviceverksted.

MERK

Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, må du kontakte vår kundeservice.

15 GARANTI

Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldelsesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.

Vår garanti gjelder kun ved:

■ overholdelse av bruksanvisningen
Sakkyndig behandling
■ Bruk av originale reservedeler

Garantien gjelder ikke ved:

■ Egenutførte reparasjonsforsøk
■ Egenutførte tekniske endringer
Ikke tiltenkt bruk

Lakkskader som skyldes normal slitasje

■ Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme

Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgivende. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.

16 OVERSETTELSE AV DEN ORIGINALE EU-SAMSVARSERKLÆRINGEN

Herved erklærer vi at dette produktet, i denne utførelsen, er i samsvar med kravene i EU-direktivene, EU-sikkerhetsstandardene og de produktspesifikke standardene.

Produkt

Batteridrevet kjedesag

Serienummer

G4013022

Type

CS 4235

Lydeffektnivå

EN ISO 3744

målt / garantert

103,3 dB(A) / 108 dB(A)

EU-typegodkjenning

M6A-17 12-47028

Produsent

Dokumentasjonsfullmektig

Andreas Hedrich

Ichenhauser Str. 14

89359 Kötz

Tyskland

Harmoniserte standarder

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

Kötz, 01.12.2017
