CS 4235 - Fűrész SOLO - Ingyenes használati útmutató

Terméktípus	Akkumulátoros láncfűrész
Márka	SOLO
Modell	CS 4235
Akkumulátor feszültség	36 V (max 42 V)
Akkumulátor kapacitás	7,5 Ah
Töltési idő	Körülbelül 150 perc
Láncsebesség üresjáratban	15–20 m/s
Láncsebesség terhelés alatt	7–20 m/s
Olajtartály kapacitása	250 ml
Súly (vezetővel és lánccal)	3,80 kg
Súly (vezető és lánc nélkül)	3,15 kg
Hangteljesítményszint (LwA)	108 dB(A)
Hangnyomásszint (LpA)	88 dB(A)
Rezgésérték	2,5 m/s² (K=1,5 m/s²)
Vezetőlánc hosszúságok	25 cm / 30 cm / 35 cm
Láncosztás	3/8"
Láncfék	Igen, kézi ívvel
Automatikus kenés	Igen
Túlterhelés elleni védelem	Igen (automatikus leállítás)
Tápellátás	Lítium-ion akkumulátor (36 V)
Rendeltetésszerű használat	Könnyű fa vágása, kertészkedés
A szállítás tartalma	Láncfűrész, vezető, lánc, láncvédő, használati útmutató
Garancia	Törvényes gyártási hibák elleni garancia

Gyakran ismételt kérdések - CS 4235 SOLO

Hogyan indítsam el a CS 4235 láncfűrészt?

Győződjön meg arról, hogy a láncfék ki van oldva (húzza az ívet a fogantyú felé). Nyomja meg és tartsa lenyomva a reteszelő gombot (17/1), majd nyomja meg a gázkart (17/2). Indítás után engedje el a reteszelő gombot. A leállításhoz engedje el a gázkart.

Hogyan feszítsem meg helyesen a láncot?

Forgassa el a forgógyűrűt (04/1) a burkolat felé, amíg a két háromszög egymással szembe nem néz. Forgassa el a központi reteszt (05/1) az óramutató járásával megegyező irányba anélkül, hogy teljesen meghúzná. Forgassa el a forgógyűrűt (05/2) az óramutató járásával megegyező irányba, amíg a lánc meg nem feszül: a vezető közepén 3-4 mm-re fel kell emelhetőnek lennie. Ezután húzza meg a központi reteszt.

Milyen olajat használjak a lánchoz?

Kizárólag környezetbarát, biológiailag lebomló láncolajat használjon. Soha ne használjon használt olajat vagy ásványi olajat. Töltse fel a tartályt (250 ml) minden használat előtt, és ellenőrizze a szintet a betekintőablakon keresztül.

Hogyan töltsem fel az akkumulátort?

Csatlakoztassa az akkumulátort (127390) a töltőhöz (C150 Li, réf. 127391), majd csatlakoztassa a töltőt a hálózathoz (230 V AC). A töltés körülbelül 150 percig tart. A LED-ek jelzik a töltöttségi állapotot. Az akkumulátor bármikor tölthető túltöltés veszélye nélkül.

Mit tegyek, ha a lánc nem forog, bár a motor jár?

Először ellenőrizze a lánc feszességét: ha túl feszes, lazítsa meg. Ha a probléma továbbra is fennáll, belső hiba lehet. Forduljon az AL-KO vevőszolgálathoz.

Hogyan teszteljem a láncféket?

Minden használat előtt ellenőrizze a láncféket: motor leállítva, tolja előre az ívet; a láncnak nem szabad mozognia. Motor bekapcsolva, tolja előre az ívet; a láncnak és a motornak azonnal le kell állnia. Ha nem, ne használja a láncfűrészt, és javíttassa meg.

Milyen védőfelszerelés ajánlott?

Mindig viseljen védősapkát, hallásvédőt, védőszemüveget, merev munkakesztyűt, vágásálló védőnadrágot és csúszásmentes talpú biztonsági cipőt.

Hogyan tároljam a láncfűrészt hosszabb ideig?

Vegye ki az akkumulátort, ürítse ki az olajtartályt, tisztítsa meg a láncfűrészt, vegye le a láncot és a vezetőt, tisztítsa meg őket, és enyhén olajozza be. Tárolja száraz, zárt helyen, gyermekektől elzárva.

Mit tegyek visszarúgás (kickback) esetén?

Tartsa erősen a láncfűrészt két kézzel, hüvelykujjait a fogantyúk körül. A láncfék automatikusan aktiválódik visszarúgáskor, leállítva a láncot. Az esemény után ellenőrizze a láncféket, mielőtt folytatná.

Hol találok pótalkatrészeket és vevőszolgálatot?

Forduljon a legközelebbi AL-KO szervizhez. Az elérhetőségek megtalálhatók az AL-KO weboldalán. Kizárólag eredeti alkatrészeket használjon.

HASZNÁLATI ÚTMUTATÓ CS 4235 SOLO

Akumulátorová ret'azová pí-la

Výrobca

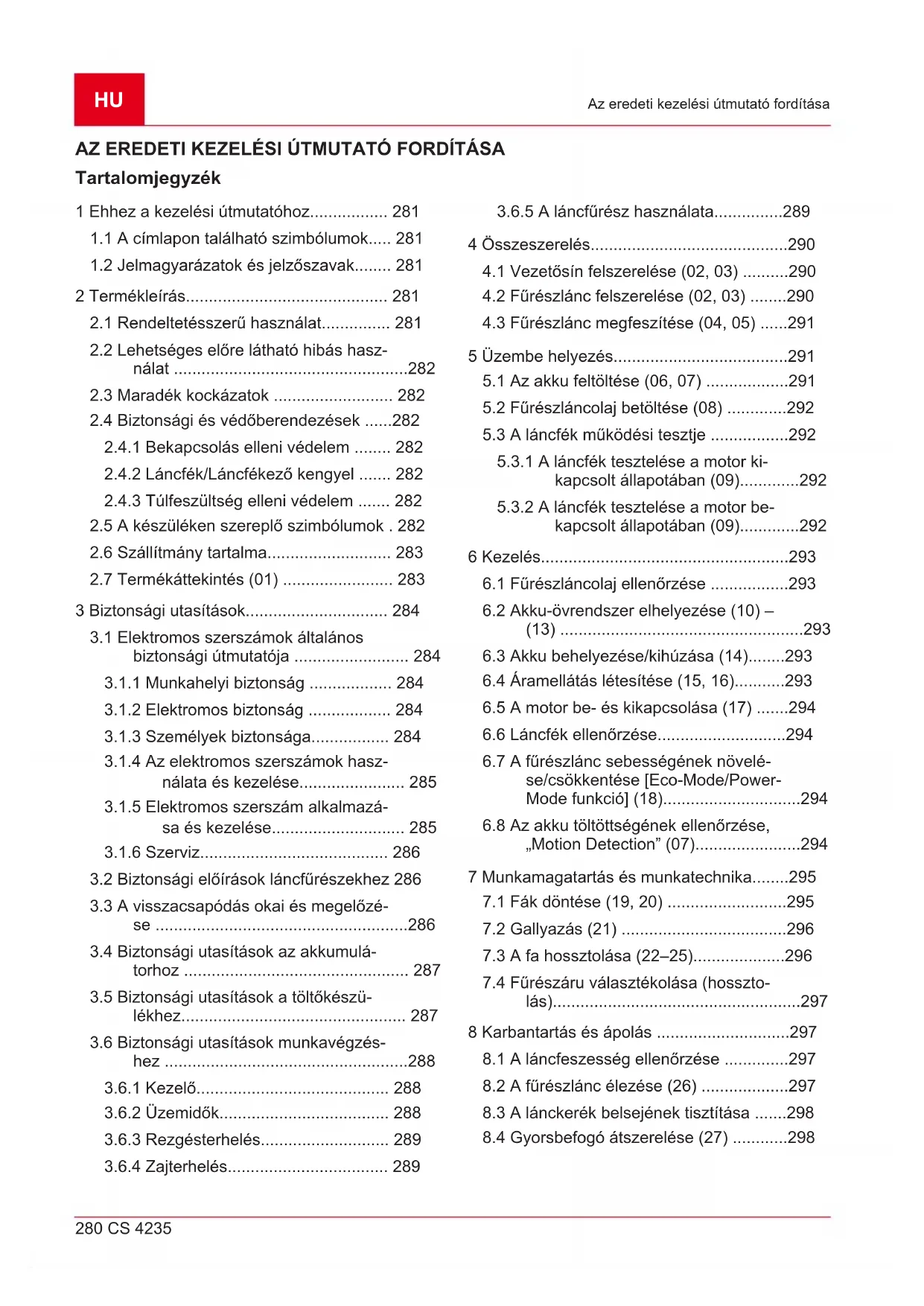

1 Ehhez a kezelési útmutatóhoz.... 281

1.1 A címlapon található szimbólumok..... 281
1.2 Jelmagyarázatok és jelzőszavak...... 281

2 Termékleírás.... 281

2.1 Rendeltetésszerű használat.... 281
2.2 Lehetséges előre látható hibás használat 282
2.3 Maradék kockázatok 282
2.4 Biztonsági és védőberendezések .....282

2.4.1 Bekapcsolás elleni védelem ..... 282
2.4.2 Láncfék/Láncfékező kengyel ..... 282
2.4.3 Túlfeszültség elleni védelem ..... 282

2.5 A készüléken szereplő szimbólumok . 282
2.6 Szállítmány tartalma.... 283
2.7 Termékáttekintés (01) 283

3 Biztonsági utasítások.... 284

3.1 Elektromos szerszámok általános biztonsági útmutatója 284

3.1.1 Munkahelyi biztonság 284
3.1.2 Elektromos biztonság 284
3.1.3 Személyek biztonsága.... 284
3.1.4 Az elektromos szerszámok használata és kezelése.... 285
3.1.5 Elektromos szerszám alkalmazása és kezelése.... 285
3.1.6 Szerviz.... 286

3.2 Biztonsági előírások láncfűrészekhez 286
3.3 A visszacsapódás okai és megelőzése .....286
3.4 Biztonsági utasítások az akkumulá- torhoz 287
3.5 Biztonsági utasítások a töltőkészülékhez.... 287
3.6 Biztonsági utasítások munkavégzéshez 288

3.6.1 Kezelő.... 288
3.6.2 Üzemidők.... 288
3.6.3 Rezgésterhelés.... 289
3.6.4 Zajterhelés.... 289

3.6.5 A láncfűrész használata....289

4 Összeszerelés....290

4.1 Vezetősín felszerelése (02, 03) .....290
4.2 Fürészlánc felszerelése (02, 03) .....290
4.3 Fürészlánc megfeszítése (04, 05) .....291

5 Üzembe helyezés....291

5.1 Az akku feltöltése (06, 07) ......291
5.2 Fűrészlancolaj betöltése (08) .....292
5.3 A láncfék működési tesztje .....292

5.3.1 A láncfék tesztelése a motor ki- kapcsolt állapotában (09)....292
5.3.2 A láncfék tesztelése a motor be- kapcsolt állapotában (09)....292

6 Kezelés....293

6.1 Fúrészlancolaj ellenőrzése .....293
6.2 Akku-övrendszer elhelyezése (10) – (13) 293
6.3 Akku behelyezése/kihúzása (14)......293
6.4 Áramellátás létesítése (15, 16)......293
6.5 A motor be- és kikapcsolása (17) .....294
6.6 Láncfék ellenőrzése....294
6.7 A fürész lánc sebességének növelése/csökkentése [Eco-Mode/Power-Mode funkció] (18)....294
6.8 Az akku töltöttségének ellenőrzése, „Motion Detection” (07)....294

7 Munkamagatartás és munkatechnika.....295

7.1 Fák döntése (19, 20) .....295
7.2 Gallyazás (21) 296
7.3 A fa hossztolása (22–25)......296
7.4 Fürészáru választékolása (hossztolás)....297

8 Karbantartás és ápolás .....297

8.1 A láncfeszesség ellenőrzése .....297
8.2 A fűrész lánc élezése (26) .....297
8.3 A lánckerék belsejének tisztítása .....298
8.4 Gyorsbefogó átszerelése (27) .....298

8.5 Vezetősín ellenőrzése, megfordítása és kenése (28, 29) ......298
8.6 Lánc karbantartási táblázat 298

9 Szállítás 299

10 Tárolás.... 299
11 Ártalmatlanítás.... 300
12 Ügyfélszolgálat/Szerviz.... 300
13 Müszaki adatok.... 301
14 Hibaelhárítás.... 302
15 Garancia 303
16 EC megfelelőségi nyilatkozat.... 303

1 EHHEZ A KEZELÉSI ÚTMUTATÓHOZ

A német változat esetében az eredeti üzemeltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmutató fordítása.
Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele.
Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a berendezéssel kapcsolatos információra van szüksége.
■ Másik személynek csak ezzel a kezelési útmutatóval együtt adja tovább a készüléket.
- Olvassa el és tartsa be a jelen kezelési útmutató biztonsági tudnivalóit és figyelmeztetéseit.

1.1 A címlapon található szimbólumok

Szimbó- lum

Jelentés

A kezelési útmutató szimbóluma

Li-ion akkumulátoros készülék szimbóluma

1.2 Jelmagyarázatok és jelzőszavak

VESZÉLY!

Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez.

FIGYELMEZTETÉS!

Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményezhet.

VIGYÁZAT!

Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – kisebb vagy közepesen súlyos sérüléseket eredményezhet.

FIGYELEM!

Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet.

TUDNIVALÓ

Az érthetőséget és a használatot segítő, különleges tudnivalók.

2 TERMÉKLEÍRÁS

Ez a kezelési útmutató egy akkumulátorral üzemeltetett kézi elektromos láncfűrészt mutat be.

2.1 Rendeltetésszerű használat

A láncfűrész kizárólag házi, hobbi és kerti használatra szolgál. Ezen a területen a láncfűrész könnyebb fafűrészelési munkákhoz használható, például:

■ fűrészáru vágására
■ sövények nyírására
■ tűzifa fűrészelésére

Az akkus láncfűrész az elektromos hajtás alapján nemcsak a szabadban, hanem zárt helyiségekben is használható faanyagok fűrészeléséhez. Az útmutatóban ismertetettől eltérő használat nem rendeltetésszerű használatnak minősül.

Az akkumulátoros láncfűrész kizárólag a következő komponensekkel használható:

■ Akkumulátor-övrendszer BTA 42 – Cikksz.: 127442
Lítium-ion akkumulátor – Cikksz.: 127390
Töltőkészülék – C150 Li, cikksz.: 127391

Ez a gép magáncélú használatra készült. Minden más felhasználás, valamint az engedély nélküli átépítés vagy hozzáépítés helytelen használatnak minősül, ami a jótállás megszűnését, valamint a megfelelőségi nyilatkozat (CE-jelölés) érvénytelenné válását eredményezi, és a gyártó a felhasználót vagy harmadik felet érő minden kár esetében mentesül a felelősség alól.

VIGYÁZAT!

Sérülésveszély nem rendeltetésszerű alkalmazás miatt!

Ha a láncfürészt idegen testeket tartalmazó fa- vagy egyéb anyagok fürészelésére használják, sérülés történhet.

A láncfűrészt csak könnyű fafűrészelési munkákhoz használja.
Fürészelés előtt keresse meg a fában lévő idegen testeket, pl. szegeket, csavarokat, vasalatokat.

2.2 Lehetséges előre látható hibás használat

■ Ne vágjon le olyan ágakat, amelyek közvetlenül vagy hegyes szöget bezárva a felhasználó vagy más személyek felett található.
A fűrészlánc kenéséhez ne használjon fáradt olajat vagy ásványi olajat.
A készüléket robbanásveszélyes környezetben ne használja.

2.3 Maradék kockázatok

A készülék rendeltetésszerű használata esetén is maradhat kockázat, amely nem zárható ki. A ké- szülék típusából és felépítéséből adódóan a kö- vetkező veszélyek nem zárhatók ki.

A lánc szabadon lévő fogainak megérintése (vágási sérülés veszélye).
■ Hozzáférés a mozgó lánchoz (vágási sérülés veszélye).
A pajzs hirtelen és váratlan mozgása (vágási sérülés veszélye).
A lánc alkatrészeinek leválása (vágási / egyéb sérülések veszélye).
A megmunkált fa darabjainak leválása.
A hallás károsodása munka közben, ha a kezelő nem visel hallásvédőt.

2.4 Biztonsági és védőberendezések

FIGYELMEZTETÉS!

Súlyos sérülések veszélye a biztonsági és védőberendezések megváltoztatása miatt

A megváltoztatott biztonsági és védőberendezések miatt a láncfűrész használata közben súlyos sérülések keletkezhetnek.

A biztonsági és védőberendezéseket ne hatástalanítsa!
Csak akkor dolgozzon a láncfü- résszel, ha minden biztonsági és vé- dőberendezés megfelelően műkö- dik.

2.4.1 Bekapcsolás elleni védelem

Ha a kezelő gyorsan egymásután többször is gázt ad, akkor a láncfűrész az elektronika és a fűrészlánc védelme érdekében néhány másodpercre kikapcsol. Ilyen esetben várjon addig, amíg a láncfűrészt ismét be lehet kapcsolni.

2.4.2 Láncfék/Láncfékező kengyel

A láncfűrészhez kézi láncfék tartozik, amely pl. visszarúgás (kickback) esetén a láncfékező kengyelen keresztül lép működésbe. A láncfék működésekor a fűrészlánc és a motor hirtelen leáll.

2.4.3 Túlfeszültség elleni védelem

A láncfűrészhez túlfeszültség elleni védelem tartozik, amely túlterhelés esetén kikapcsol.

Rövid lehülési fázis után a láncfűrészt ismét be lehet kapcsolni.

2.5 A készüléken szereplő szimbólumok

Szimbó-lum	Jelentés
	A kezelésnél különös óvatosságot tanúsítson!
	Visszarúgás veszélye!
	A láncfűrészt ne működtesse egy kézzel!

Szimbó- lum

Jelentés

Esőben ne használja! Nedvességtől óvni kell!

Viseljen védősisakot, hallásvédőt és szemvédőt!

Viseljen védőkesztyűt!

Viseljen erős cipőt!

Üzembe helyezés előtt olvassa el a kezelési útmutatót!

A láncfűrészt mindig két kézzel működtesse!

2.6 Szállítmány tartalma

Az akkumulátoros láncfűrész PowerFlex típusú akkumulátorral (cikksz.: 127390) történő használatra készült. Az akku feltöltéséhez a PowerFlex típusú akkuhoz való töltőkészülék szükséges (cikksz.: 127391).

FIGYELEM!

A készülék és az akkumulátor károsodásának veszélye

Ha a készüléket nem megfelelő akkumulátorral üzemeltetik, akkor a készülék és az akkumulátor károsodhat.

A készüléket kizárólag csak az előírás szerinti akkumulátorral használja.

TUDNIVALÓ

Az akkumulátor, a töltőkészülék és az övrendszer nem része a szállítmánynak, ezeket külön kell megvásárolni.

Kicsomagolás után ellenőrizze, hogy az összes részegységet leszállították-e.

1 Akkumulátoros láncfűrész

2 Vezetősín

3 Láncvédő

4 Fürészlánc

5 Üzemeltetési útmutató

2.7 Termékáttekintés (01)

Sz. Alkatrész

1 Láncvédő

2 Vezetősín

3 Fürészlánc

4 Karmos ütköző

5 Láncfékező kengyel

6 Kengyelfogantyú

7 A láncolajtartály zárja

8 Eco üzemmód/Power üzemmód kezelőmező

9 Hátsó markolat

10 Gázkar

11 Rögzítőkar a gázkarhoz

12 A láncolajtartály figyelőablaka

Sz. Alkatrész

13 Dugaszpersely az akku-csatlakozókábel számára

14 A láncfogaskerék borítása

15 Gyorsbefogó központi zárral és forgógyűrűvel

16 Akkumulátor*

17 Akkutöltő*

18 Akkumulátor-övrendszer összekötő kábellel

*: A szállítmánnyal nem kapható, hanem a következő cikkszámok alatt megrendelhető:

■ Akkumulátor-övrendszer BTA 42 – Cikksz.: 127442
Lítium-ion akkumulátor – Cikksz.: 127390
Töltőkészülék – C150 – Cikksz.: 127391

3 BIZTONSÁGI UTASÍTÁSOK

3.1 Elektromos szerszámok általános biztonsági útmutatója

FIGYELMEZTETÉS!

Olvassa el az összes biztonsági útmutatást és utasítást.

A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztások elektromos áramütést, tüzet, illetve súlyos sérüléseket okozhatnak.

- Örizzen meg a jövőre minden biztonsági útmutatást és utasítást.

A biztonsági útmutatásokban alkalmazott „elektromos szerszám” fogalom hálózati üzemeltetésű (hálózati kábellel rendelkező) és akkumulátoros (hálózati kábel nélküli) elektromos szerszámokra vonatkozik.

3.1.1 Munkahelyi biztonság

A munkaterületét tartsa tisztán és jól megvilágítva. A rendetlenség vagy a megvilágítatlan munkaterületek balesetekhez vezethetnek.
Az elektromos szerszámot ne használja robbanásveszélyes környezetben, amelyben gyúlékony folyadékok, gázok vagy porok találhatók. Az elektromos szerszá-mok szikrát keltenek, amelyek a port vagy a gözöket felgyújthatják.

Az elektromos szerszám használata közben a gyermekeket és más személyeket tartsa távol. Mással való foglalkozás esetén elveszítheti az elektromos készülék fölötti el-lenőrzést.

3.1.2 Elektromos biztonság

Az elektromos szerszám hálózati dugójának illeszkednie kell a csatlakozóaljzatba. A hálózati dugót semmilyen módon sem szabad megváltoztatni. Ne használjon adapterdugót védőérintkezős elektromos szerszámokkal együtt. A változtatás nélküli dugaszok és hozzáillő csatlakozóaljzatok csökkentik az áramütés kockázatát.
Kerülje a testi érintkezést földelt felületekkel, mint például csövekkel, fütötestekkel, tűzhelyekkel és hütőszekrényekkel. Fokozott az áramütés veszélye, ha a teste földelve van.
Az elektromos szerszámokat óvja az esőtől és nedvességtől. Víz behatolása a az elektromos szerszámba növeli az áramütés kockázatát.
- Ne használja a kábelt rendeltetésellenesen az elektromos szerszám szállításához, felakasztásához vagy a dugónak a csatlakozóaljzatból való kihúzásához. A kábelt tartsa távol a hőtől. az olajt, az éles pere-mektől és a mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát.
Ha elektromos szerszámmal a szabadban dolgozik, a kültéren is alkalmazható hoszszabbítókábelt alkalmazzon. A kültéren alkalmazható hosszabbítókábel felhasználása csökkenti az áramütés kockázatát.
Ha az elektromos szerszám nedves környezetben való működtetése nem kerülhető el, akkor alkalmazzon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

3.1.3 Személyek biztonsága

Legyen óvatos, ügyeljen arra, amit tesz, és dolgozzon figyelmesen az elektromos szerszámmal. Ne használjon elektromos szerszámot, ha fáradt, kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Egy pillanatnyi figyelmetlenség az elektromos szerszám használatakor komoly sérülésekhez vezethet.
■ Viseljen személyi védőfelszerelést és mindenkor védőszemüveget. A személyi védő-

felszerelés, mint például a pormaszk, a csúszásmentes biztonsági cipő, munkavédelmi sisak vagy hallásvédő, az elektromos szerszám fejtájától és alkalmazásától függően csökkenti a sérülések kockázatát.

Kerülje el az akaratlan üzembe helyezést. Győződjön meg, hogy a villamos szerszám ki van kapcsolva, mielött a hálózatba és/vagy az akkumulátorhoz csatlakoztatja, felveszi vagy tartja. Ha szállítás közben az ujját az elektromos szerszám kapcsolóján tartja, vagy az elektromos készüléket bekapcsolva csatlakoztatja a hálózatra, ez balesetekhez vezethet.
Mielőtt az elektromos szerszámot bekapcsolja, távolítsa el a beállító szerszámokat és a csavarkulcsot. Egy forgó készülékrészben lévő szerszám vagy kulcs sérülésekhez vezethet.
Kerülje el a rendellenes testtartást. Gondoskodjon biztonságos állásról, és mindig legyen egyensúlyban. Ezáltal váratlan helyzetekben az elektromos szerszámot jobban tudja ellenőrzés alatt tartani.
Viseljen megfelelő ruházatot. Ne hordjon bő ruházatot vagy ékszert. Tartsa távol a haját és a ruháját a mozgó alkatrészektől. A bő ruhát, ékszert vagy hosszú hajat elkaphatja a szerszám valamelyik mozgó része.
Ha porelszívó vagy -felfogó felszerelések vannak felszerelve, bizonyosodjon meg róla, hogy ezek csatlakoztatva vannak és helyesen alkalmazzák őket. A porelszívás alkalmazása a por által okozott veszélyeket is csökkentheti.

3.1.4 Az elektromos szerszámok használata és kezelése

■ Ne terhelje túl a készüléket. A munkához az arra szolgáló elektromos szerszámot alkalmazza. A megfelelő elektromos szerszámmal a megadott teljesítménytartományban jobban és biztonságosan dolgozhat.
■ Ne használjon olyan elektromos szerszá-mot, amelynek kapcsolója hibás. Olyan elektromos szerszám, amelyet nem lehet bevagy kikapcsolni, veszélyes, és javításra szorul.
Húzza ki a dugót a csatlakozóaljzatból és/vagy távolítsa el az akkumulátort, mielőtt a készüléken beállításokat végez, tartozékokat cserél, vagy a készüléket elrakja. Ezek az óvintézkedések meggátolják az

elektromos szerszám véletlenszerű elindítását.

A használaton kívüli elektromos szerszámokat ne tárolja gyermeke által elérhető helyen. Ne engedje, hogy a készüléket olyan személyek használják, akik a készüléket nem ismerik, és a jelen útmutatásokat nem olvasták. Az elektromos szerszámok tapasztalatlan személyek kezében veszélyesek.
Az elektromos szerszámokat figyelmesen gondozza. Ellenőrizze, hogy a forgó részek kifogástalanul működnek-e és nem akadnak meg, hogy az alkatrészek törtek-e el vagy oly mértékben sérültek-e, hogy az elektromos szerszám működését befo- lyásolják. A sérült részeket a készülék alkalmazása előtt javíttassa ki. A helytelenül karbantartott elektromos szerszámok sok bal- esetet okoznak.
A vágószerszámokat tartsa élesen és tisztán. A gondosan épolt, éles vágóélű vágószerszámok kevésbé szorulnak, és könnyebben irányíthatók.
Használjon a jelen útmutatásoknak megfelelő elektromos szerszámot, tartozékokat és betétszerszámokat. Ennek során vegye figyelembe a munkafeltételeket és a végzendő tevékenységet. Az elektromos szerszámok rendeltetésellenes használata veszélyes helyzetekhez vezethet.

3.1.5 Elektromos szerszám alkalmazása és kezelése

Az akkumulátorokat csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Tüzveszélyt okoz, ha egy adott akkumulátorfajtához alkalmas töltőkészüléket más akkumulátorokhoz használják.
Az elektromos szerszámokban csak az azokhoz való akkumulátorokat alkalmazza. Másfajta akkumulátorok alkalmazása sérülésekhez és tűzveszélyhez vezethet.
A használaton kívüli akkumulátort tartsa távol az iratkapcsoktól, érméktől, kulcsoktól, tűktől, csavaroktól vagy más fémtárgyaktól, amelyek az érintkezők áthidalását okozhatják. Az akkumulátorok érintkezői közötti rövidzárlat égési sérülésekhez vagy tűzhöz vezethet.
Hibás alkalmazás esetén az akkumulátorból folyadék távozhat. Kerülje a folyadékkal való érintkezést. Véletlen érintkezés esetén vízzel öblítse le. Ha a folyadék a

szembe kerül, kérjen orvosi segítséget is. Az akkumulátorból kikerülő folyadék a bör in- gerléséhez vagy égési sérülésekhez is vezet- het.

3.1.6 Szerviz

Elektromos szerszámát csak szakképzett személyzettel és eredeti pótalkatrészek felhasználásával javíttassa. Ezáltal szerszámai biztonságosak maradnak.

3.2 Biztonsági előírások láncfűrészekhez

■ Minden testrészét tartsa távol a működő fűrész láncától. Győződjön meg a fűrész indítása előtt arról, hogy a fűrészlánc semmihez nem ér hozzá. A láncfűrésszel végzett munka közben egyetlen pillanatnyi figyelmetlenség is a ruházat vagy testrészek fűrészláncba csípődését okozhatja.
A láncfűrészt jobb kezével mindig a hátsó fogónál, bal kezével az első fogónál tart-sa. A láncfűrész fordított helyzetben tartása növeli a sérülések kockázatát, ezért mellőz- ze.
Az elektromos eszközt csak a szigetelt fogantyúknál fogva szabad tartani, különben a láncfűrész fedett vezetékeinek megérintése következhet be. Ha a fűrészlánc áram alatt lévő vezetékhez ér, akkor az elektromos eszköz fém részei feszültséget vezetővé válnak és a kezelőt áramütés érheti.
Viseljen védőszemüveget és hallásvédőt. További védőfelszerelést javasolunk a fej, a kéz és a lábak védelmére. A megfelelő védőruházat csökkenti a kirepülő forgács és a fűrészlánc véletlen érintése okozta sérülésveszélyt.
■ Ne dolgozzon a láncfűrésszel fán tartózkodva. Az élő fával való munkavégzés fokozza a sérülésveszélyt.
Mindig ügyeljen stabil pozíciójára, és csak akkor használja a láncfűrészt, ha szilárd, biztonságos, sík felületen áll. A csúszós aljzat vagy az instabil felület, pl. létra miatt elveszítheti egyensúlyát vagy a láncfűrész feletti kontrollt.
Ha feszül a vágott ág, vágás közben számítson esetleges visszacsapódására. Ha elenged a faág feszülése, visszacsapása eltalálhatja szerszámot használó személyt és/vagy kiránthatja a láncfűrészt az ellenőrzés alól.
■ Legyen különösen óvatos aljnövényzet és fiatal fák vágásakor. A vékony anyag a fű-

részláncba akadhat és megütheti vagy kibillentheti Önt az egyensúlyából.

A láncfűrészt első fogójánál fogva, kikapcsolt állapotban szállítsa úgy, hogy a fűrészláncot testétől ellenkező irányban tartja. Szállítás vagy tárolás közben mindig legyen a láncfűrészen a védőtakaró. A láncfűrész gondos kezelése csökkenti a mozgó fűrészlánc véletlen érintésének valószínűségét.
Tartsa be a kenési, láncfeszítési utasításokat és a tartozékok cseréjét. A szakszerűtlenül feszített vagy kent lánc elszakadhat vagy növeli a visszacsapódás kockázatát.
A markolatok mindig legyenek szárazak, tiszták, olaj- és zsírmentesek. A zsíros, olajos fogantyú csúszós és az irányítás elvesztését okozhatja.
Csak fa fűrészelésére használja a szer-számmal. A láncfűrészt csak rendeltetésszerűen használja. Például: Ne használja műanyag, fal vagy nem fából lévő építőanyag vágására. A láncfűrész nem rendeltetésszerű használata veszélyes helyzeteket okozhat.

3.3 A visszacsapódás okai és megelőzése

Visszacsapódás keletkezhet, ha a vezetősín csúcsa tárgyat érint vagy hajlik a fa és a fűrészlánc a vágatba szorul.

A sín csúcsának akadállyal való érintkezése egyes esetekben olyan váratlan hátrafelé irányuló reakciót válthat ki, amelynél a vezetősín felfelé és a kezelő irányába csapódik.

A fűrészláncnak a vezetősín felső élénél történő becsípődése miatt a sín hirtelen a kezelő irányába visszaüthet.

Minden ilyen reakció ahhoz vezethet, hogy elveszti a fűrész feletti ellenőrzést és súlyosan megsérülhet. Ne bízza magát csak a láncfűrészbe épített biztonsági berendezésekre. A láncfűrész használójaként foganatosítson különböző intézkedéseket, hogy baleset- és sérülésmentesen dolgozhasson.

A visszacsapódás az elektromos szerszám helytelen vagy hibás használatának következménye. A visszacsapódás megfelelő, az alábbiakban leírt óvintézkedésekkel megakadályozható:

Tartsa mindkét kezével szorosan a fűrészt úgy, hogy a hüvelykujja és a többi ujja a láncfűrész fogóit körbefogják. Helyezze testét és karját abba a pozícióba, amelyben a visszacsapó erőt képes felfogni.

Megfelelő intézkedések végrehajtása esetén a kezelő ellenőrzése alatt tarthatja a hátrafelé ható erőket. Soha ne engedje el a láncfü-részt.

Kerülje a nem természetes testtartást és ne végezzen fűrészelést vállmagasság felett. Így elkerülhető a síncsúccsal való véletlen érintkezés és jobban ellenőrizhető a láncfűrész váratlan helyzetekben.
■ Mindig használja a gyártó által előírt tartaléksíneket és fűrészláncokat. A hibás tartaléksínek és fűrészláncok a lánc elszakadását vagy visszacsapódását okozhatják.
Tartsa be a gyártói utasításokat a fűrész-lánc élezésékor, karbantartásakor. A túl alacsony mélységkorlátozó növeli a vissza-csapódás lehetőségét.

3.4 Biztonsági utasítások az akkumulátorhoz

Ez a rész azokat az alapvető biztonsági tudnivalókat és figyelmeztetéseket ismerteti, amelyeket az akku használata közben be kell tartani. Olvassa el ezeket a tudnivalókat!

Az akkumulátort csak rendeltetésszerűen használja, vagyis az AL-KO cég akkumulátoros készülékeihez. Az akkumulátort csak megfelelő AL-KO töltőkészülékkel töltse fel.
Az új akkumulátort csak akkor vegye ki az eredeti csomagolásból, ha azt használni kívánja.
Az akkumulátort az első használat előtt teljesen fel kell tölteni, és ezt mindig a hozzá tartozó töltőkészülékkel kell végezni. Mindig tartsa be az útmutatónak az akkumulátor fel-töltésére vonatkozó utasításait.
■ Ne üzemeltesse az akkumulátort robbanás- és tüzveszélyes környezetben.
A készülékben való használat közben ne tegye ki az akkumulátort nyirkosság és nedvesség hatásának.
Az akkumulátort hőtől, olajtól és tűztől óvni kell, hogy ne károsodhasson és ne távozhas- sanak belőle gőzök és folyékony elektrolitok.
Ne ütögesse és ne dobálja az akkumulátort.
■ Ne használja az akkumulátort, ha szennyezett vagy nedves. Az akkumulátort használat előtt száraz, tiszta ruhával tisztítsa meg és szárítsa meg.
A feltöltött és nem használt akkumulátort fé- mes tárgyaktól tartsa távol, hogy az érintke- zók ne záródhassanak rövidre (pl. irodai

gemkapocs, pénzérme, kulcsok, szegek, csavarok miatt). A rövidzárlat égési sérüléseket vagy tüzet okozhat.

Az akkumulátort nem szabad kinyitni, szét-szedni vagy összenyomni. Áramütés és rö-vidzárlat veszélye áll fenn.
■ Szakszerűtlen használat közben és az akkumulátor sérült állapotában gözök és folyékony elektrolitok távozhatnak az akkumulátorból. A helyiséget megfelelően szellőztesse ki és sérülés esetén forduljon orvoshoz. Elektrolit-folyadékkal való érintkezés esetén a folyadékot alaposan le kell mosni és a szemet azonnal alaposan ki kell öblíteni. Ezután forduljon orvoshoz.
Ezt az akkumulátort illetéktelen személyek nem használhatják, kivéve, ha ezeknek a személyeknek a biztonságát egy másik, állandóan jelen lévő személy felügyeli, vagy ha megfelelő utasításokat kaptak az akkumulátor használatára vonatkozóan. Illetéktelen személyek például:

• olyan személyek (a gyerekeket is beleértve), akik megváltozott fizikai, érzékelő vagy szellemi képességekkel rendelkeznek.
• olyan személyek, akik semmilyen tapasztalattal és/vagy ismerettel nem rendelkeznek az akkumulátorral kapcsolatban.

Figyelni kell a gyerekekre és meg kell tanítani nekik, hogy ne játsszanak az akkumulátorral.
Az akkumulátort ne tartsa hosszú ideig a töltőkészülékben. Hosszabb tároláshoz az akkumulátort vegye ki a töltőkészülékből.
Az akkumulátort a működtetett készülékből vegye ki, ha a készülék nincs használatban.
A nem használt akkumulátort száraz és zárt helyen kell tárolni. Az akkumulátort óvja a forróságtól és a közvetlen napsugárzástól. Illetéktelen személyek és gyerekek ne férhessenek hozzá az akkumulátorhoz.

3.5 Biztonsági utasítások a töltőkészülékhez

Ez a rész azokat az alapvető biztonsági tudnivalókat és figyelmeztetéseket ismerteti, amelyeket a töltőkészülék használata közben be kell tartani. Olvassa el ezeket a tudnivalókat!

A készüléket csak rendeltetésszerűen használja, azaz a szóban forgó akkumulátor töltésére. Csak az AL-KO eredeti akkumulátorait töltse a töltőkészülékkel.

Használat előtt az egész készüléket, de különösen a hálózati kábelt és az akkumulátornyílást ellenőrizni kell, hogy nincs-e rajtuk sérülés. A készüléket csak kifogástalan állapotban szabad használni.
■ Ne üzemeltesse a készüléket robbanás- és tüzveszélyes környezetben.
A készüléket csak zárt helyiségben használja, és ne tegye ki nyirkosságnak vagy nedvességnek.
A töltőkészüléket mindig jól szellőztetett és nem gyúlékony felületen helyezze el, mert a töltési folyamat közben felmelegszik. A szellőzőnyílásokat szabadon kell tartani és a ké-szüléket nem szabad letakarni.
A töltőkészülék csatlakoztatása előtt elle-nőrizze, hogy a műszaki adatokban megadott hálózati feszültség rendelkezésre áll-e.
A hálózati kábelt csak a töltőkészülék csatlakoztatására használja, ne használja más célra. A töltőkészüléket ne húzza a hálózati kábelnál fogva, és a hálózati csatlakozót se húzza ki az aljzatból a hálózati kábelnél fogva.
A hálózati kábelt hőtől, olajtól és éles szélektől óvni kell, mert megsérülhet.
■ Ne használja a töltőkészüléket, ha szennyezett vagy nedves. Használat előtt a készüléket és az akkumulátort tisztítsa meg és szárítsa meg.
■ Ne nyissa ki a töltőkészüléket és az akkumulátort. Áramütés és rövidzárlat veszélye áll fenn.
Saját biztonsága érdekében a készüléket csak képzett szakemberekkel és eredeti pó-talkatrészek felhasználásával javíttassa.
Ezt a készüléket illetéktelen személyek nem használhatják, kivéve, ha ezeknek a személyeknek a biztonságát egy másik, állandóan jelen lévő személy felügyeli, vagy ha megfelelő utasításokat kaptak a készülék használatára vonatkozóan. Illetéktelen személyek például:

- olyan személyek (a gyerekeket is beleértve), akik megváltozott fizikai, érzékelő vagy szellemi képességekkel rendelkeznek

- olyan személyek, akik semmilyen tapasztalattal és/vagy ismerettel nem rendelkeznek a készülékkel kapcsolatban.

Figyelni kell a gyerekekre és meg kell tanítani nekik, hogy ne játsszanak a készülékkel.

A használaton kívüli készüléket száraz és zárt helyen kell tárolni. Illetéktelen személyek és gyerekek ne férhessenek hozzá a készülékhez.

3.6 Biztonsági utasítások munkavégzéshez

Tartsa be az adott országban érvényes biztonsági előírásokat, pl. a szakmai szervezetek, a társadalombiztosítók, munkavédelmi hatóságok előírásait.
Csak megfelelő napfény vagy jó megvilágítás mellett dolgozzon.
A munkaterület legyen akadályoktól mentes (pl. levágott fadarabok) – botlásveszély.
■ Más személyek baleseteiért és azok tulajdonáért a használó viseli a felelősséget.
■ Ha első alkalommal dolgozik láncfűrésszel:

Az eladóval vagy egy másik szakemberrel magyaráztassa el, hogyan kell bánni a láncfűrésszel, vagy vegyen részt egy tanfolyamon.

Az első használat előtt gyakorolja legalább a gömbfa vágását egy fűrészbakon vagy állványon.

3.6.1 Kezelő

16 évnél fiatalabb gyermekek és a kezelési útmutatót nem ismerő személyek a gépet nem használhatják.
A láncfűrészt használó személynek kipihentnek, egészségesnek és jó állapotban lévőnek kell lennie. Ha valaki egészségügyi okok miatt erőkifejtésre nem alkalmas, orvos véleményét kell kérni arról, hogy a láncfűrésszel való munkavégzés lehetséges-e.

3.6.2 Üzemidők

Tartsa be az adott országban a láncfűrészekkel végzett munka időtartamára vonatkozó előírásokat. A láncfűrészekkel végzett munka időtartamát nemzeti és helyi előírások korlátozhatják.

3.6.3 Rezgésterhelés

FIGYELMEZTETÉS!

Veszély rezgés miatt

A készülék használata közben a tényleges rezgéskibocsátási érték a gyártó által megadott értéktől eltérhet. Használat előtt, ill. közben vegye figyelembe a következő befolyásoló tényezőket:

A készüléket rendeltetésszerűen használják?
Az anyag vágása, ill. előkészítése a megfelelő módon és formában történik?
A készülék a szokásos üzemi állapotban található?
A vágószerszám megfelelően meg van élezve, ill. a megfelelő vágó- szerszám van beszerelve?
A tartófogantyú és az opcionális vibrációs fogantyú fel van szerelve és ezek szilárdan vannak a készülékre erősítve?

A készüléket csak az adott munka elvégzéséhez szükséges fordulatszámmal működtesse. Kerülje a maximális fordulatszámot a zaj és a rezgések csökkentése érdekében.
■ Szakszerűtlen használat és karbantartás miatt a készülék által kibocsátott zaj és a rezgés fokozódhat. Ez egészségkárosodást okoz. Ilyen esetben azonnal kapcsolja ki a készüléket, majd egy hivatalos szervizben javíttassa meg.
A rezgés miatti terhelés mértéke az elvégzendő munkától, ill. a készülék használatától függ. Mérlegelje a helyzetet és iktasson be megfelelő munkaszüneteket. Ezzel jelentősen csökkenthető a teljes munkaidő alatt kapott rezgés miatti terhelés mértéke.
A készülék tartós használata esetén a kezelő rezgéseknek van kitéve, ami vérkeringési problémákhoz (az ujjak elfehéredéséhez) vezethet. Ennek a kockázatnak az elkerüléséhez viseljen kesztyűt és tartsa melegen a kezét. Ha az ujjak elfehéredése tapasztalható, azonnal forduljon orvoshoz. A tünetekhez tartoznak: érzéketlenség, az érzékelőképesség elvesztése, bizsergés, viszketés, fájdalom, elgyengülés, a bör színének vagy állapotának megváltozása. Normál esetben ezek a tünetek az ujjakat, a kezeket vagy a pulzust

érintik. Alacsonyabb hömérsékletek esetén (kb. 10 °C alatt) a veszély fokozódik.

Iktasson be a munkanapba hosszabb szüneteket, hogy a zajtól és a rezgésektől való regenerálódás lehetséges legyen. A munkát úgy tervezze meg, hogy az erős rezgést keltő készülékek használata több napra legyen elosztva.
Ha a készülék használata közben a kezeinél kellemetlen érzése lenne vagy a böre elszíneződne, akkor azonnal szakítsa meg a munkavégzést. Iktasson be megfelelő pihenőket. Megfelelő hosszúságú pihenő nélkül kéz-karrezgésszindrómát tapasztalhat.
Minimalizálja a rezgésekből adódó kockázatot. A készüléket a kezelési útmutatóban található utasítások szerint gondozza.
Ha a készüléket gyakran használják, lépjen kapcsolatba a szakkereskedővel antivibrációs tartozékok (pl. fogantyúk) beszerzése érdekében.
Egy munkatervben határozza meg, hogy hogyan korlátozható a rezgés okozta terhelés.

3.6.4 Zajterhelés

A készülék használata közben bizonyos mértékű zajterhelés elkerülhetetlen. Nagy zajjal járó munkákat csak az engedélyezett és erre a célra meghatározott időpontokban végezzen. Tartson zajmentes szüneteket és a munka időtartamát csak a legszükségesebb mértékre korlátozza. Saját személyes védelme és a közelben tartózkodók védelme érdekében megfelelő hallásvédőt kell viselni.

3.6.5 A láncfűrész használata

FIGYELMEZTETÉS!

Súlyos sérülések veszélye.

Egy nem teljesen összeszerelt láncfű-rész használata esetén súlyos személyi sérülések fordulhatnak elő.

A láncfűrészt csak akkor használja, ha az teljesen össze van szerelve.
■ Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfű-rész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sérült vagy elhasználódott alkatrészek. A biztonsági és védőberendezéseknek épeknek kell lenniük.

FIGYELMEZTETÉS!

Sérülésveszély a láncfűrész véletlen elindulása miatt

A véletlenül elinduló láncfűrész súlyos sérüléseket okozhat. Éppen ezért távolítsa el az akkut:

■ ellenőrzési, beállítási és tisztítási munkák esetén
a vágógarnitúrán végzett munkák esetén
■ a láncfűrész lerakása esetén
Szállítás
■ tárolás esetén
- karbantartási és javítási munkák esetén
veszély esetén

■ Sohase dolgozzon egyedül.
■ Mindig tartson készenlétben elsősegélydobozt esetleges balesetek esetére.
Kerülje olyan fémtárgyak érintését, amelyek a talajban találhatók, vagy azokkal elektromos vezető kapcsolatban vannak.

A személyes védőfelszerelés részei:

védősisak
hallásvédő (pl. fülvédő), különösen napi 2,5 órát meghaladó munkaidő esetén
védőszemüveg vagy a védősisak arcvé-dője
védőnadrág vágásvédő betéttel
erős munkakesztyű
munkavédelmi cipő jól tapadó talppal és acélkaplival

A láncfűrészt ne használja vállmagasság fölött, mert a biztonságos kezelés így nem lehetséges.

A munkaállás megváltoztatásakor a motort kapcsolja ki és a láncvédőt helyezze fel.

A használaton kívüli láncfűrészekre mindig helyezze fel a láncvédőt és távolítsa el az akkut.

A láncfűrészt csak kikapcsolt állapotban helyezze le.

A láncfűrészt ne használja fa emelésére vagy mozgatására.

A vezetőlemez hosszánál vastagabb fatörzseket csak szakember fűrészelhet.

Csak járó fűrészlanccal fogjon hozzá a vá- gáshoz, soha ne kapcsolja be a láncfűrészt ráillesztett fűrészlanccal.
- Ügyeljen arra, hogy ne kerüljön fűrészláncolaj a talajba.
Esőben, hóban vagy viharban ne végezzen fűrészelési munkákat.
A biztonsági és védőberendezéseket soha ne iktassa ki.

4 ÖSSZESZERELÉS

FIGYELMEZTETÉS!

Súlyos sérülések veszélye.

Egy nem teljesen összeszerelt láncfű-rész használata esetén súlyos személyi sérülések fordulhatnak elő.

A láncfűrészt csak akkor használja, ha az teljesen össze van szerelve.
■ Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfűrész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sérült vagy elhasználódott alkatrészek. A biztonsági és védőberendezéseknek épeknek kell lenniük.

VIGYÁZAT!

Vágási sérülések veszélye.

A fűrészlánc éles szélei szerelés közben vágott sérüléseket okozhatnak.

Az összeszerelés megkezdése előtt vegye ki az akkumulátort.
A fürész lánc és a vezetősín szerelése előtt viseljen munkavédelmi kesztyűt.

4.1 Vezetősín felszerelése (02, 03)

1. A lánc fékezőkengyelét (02/1) húzza (02/a) a kengyelfogantyúhoz a láncfék kioldásához.
2. A központi zárat (02/2) forgassa el az óra já-rásával ellentétes irányban, majd a borítással (02/3) együtt vegye le.
3. A vezetősínt (03/1) helyezze fel a vezető-csapra (03/2) és annyira húzza hátra, hogy a fűrészláncot fel lehessen szerelni.

4.2 Fűrészlánc felszerelése (02, 03)

1. A fűrészláncot helyezze a láncfogaskerékre (03/3) és a vezetősín (03/1) hornyába.

2. A fűrészláncot vezesse körbe a lánc vezetősínének csúcsa körül. A fűrészláncnak a vezetősín aljánál kissé be kell lógnia.

3. Helyezze fel a borítást (02/3), majd kissé húzza meg a központi zárat (02/2).

4.3 Fürészlánc megfeszítése (04, 05)

TUDNIVALÓ

A fűrész lánc megfelelő feszítésű, ha:

■ a vezetősín alsó részére ráfekszik, és kézzel könnyedén elhúzható
■ a vezetősín közepén 3–4 mm-rel megemelkedik

1. Ellenőrizze a fűrészlánc illeszkedését, hogy helyesen fekszik-e a láncfogaskeréken és a vezetősínen.
2. A forgógyűrűt (04/1) forgassa a borításhoz (04/2) úgy, hogy a két háromszög egymással szemben legyen (04/a).
3. A központi zárat (05/1) az óra járásával egyező irányban forgassa el (05/a). Közben a központi zárat ne húzza ki egészen vagy ne forgassa visszafelé.
4. A forgógyűrűt (05/2) annyira forgassa el az óra járásával egyező irányban, hogy az előzőekben leírtak szerint megfelelően feszes legyen (05/b).
5. Forgassa el a központi zárat (05/1) az óra járásával egyező irányban addig, amíg nem rögzül.

5 ÜZEMBE HELYEZÉS

VESZÉLY!

Életveszély és súlyos sérülések veszélye.

A biztonsági utasítások és a kezelési utasítások ismeretének hiánya a legsúlyosabb, akár halálos sérülésekhez vezethet.

A fürész lánc használata előtt olvas- sa el és tartsa be a jelen kezelési út- mutatóban és más megemlített út- mutatókban található összes bizton- sági utasítást és kezelési útmutatót.

FIGYELMEZTETÉS!

Súlyos sérülések veszélye.

Ha a láncfűrészen sérült alkatrészek találhatók, súlyos sérülések fordulhatnak elő.

■ Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfűrész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sérült vagy elhasználódott alkatrészek. A biztonsági és védőberendezéseknek épeknek kell lenniük.

5.1 Az akku feltöltése (06, 07)

VIGYÁZAT!

Tüzveszély töltés közben!

A töltőkészülék felmelegedése miatt tűzveszély áll fenn, ha a töltőkészüléket gyúlékony felületre helyezik, és nem megfelelő a szellőztetés.

A töltőkészüléket mindig nem gyúlékony felületen, ill. nem gyúlékony környezetben használja.
■ Ha vannak: A szellőzöréseket hagyja szabadon.

TUDNIVALÓ

Az akkumulátort az első használat előtt teljesen töltse fel. Az akkumulátor bármilyen töltöttségi állapotban tölthető. A töltés megszakítása nem károsítja az akkumulátort.

TUDNIVALÓ

Az akkumulátor feltöltés közben a töltési szint automatikus észlelése miatt a túltöltés ellen védett, és ezért egy ideig, azonban nem tartósan, a töltőkészülékkel összekötve maradhat.

TUDNIVALÓ

Vegye figyelembe az akkura és a töltő-készülékre vonatkozó külön üzemeltetési útmutatókat.

1. Kösse össze az akkumulátort (06/1) és a töltőkészüléket (06/2, 06/a), valamint a töltőkészüléket a hálózati áramforrással (06/3, 06/b). A töltés elkezdődik. A töltőkészüléken a LED zölden világít, az akkun megjelenik a töltési állapot.

2. Figyeljen az akkumulátoron lévő töltésiszint-kijelzőre (07). A töltési folyamat kb. 2,5 óráig tart a teljes feltöltésig. A töltési folyamat automatikusan befejeződik, ha az akkumulátor teljesen feltöltődött.

3. Válassza le az akkumulátort a töltőkészülékről (06/a), a töltőkészüléket pedig a hálózati áramforrásról (06/b).

5.2 Fűrészláncolaj betöltése (08)

FIGYELEM!

A láncfűrész károsodásának veszélye

A láncfűrész súlyosan károsodik, ha nincs vagy túl kevés olaj található a tartályban, vagy ha beszáradt/ragacsos. A beszáradt/ragacsos fűrészláncolaj károsíthatja az olajvezető alkatrészeket és az olajszivattyút.

Károsodás előfordulhat fáradt olaj használata esetén is. Fáradt olaj használata környezeti károkat okozhat!

Az üzembe helyezéshez töltsön be fűrészláncolajat a tartályba.
■ Ne használjon fáradt olajat!
Legkésőbb minden akkumulátorcse- re esetén töltse fel újra a tartályt fű- részláncolajjal.

A fűrészláncot és a vezetősínt egy automatikus olajozórendszer működés közben folyamatosan olajozza. A fűrészláncolaj véd a korróziótól és az idő előtti kopástól. A fűrészlánc megfelelő kenéséhez mindig elegendő fűrészláncolajnak kell lennie a tartályban.

A fűrészlánc és a vezetősín kenéséhez kizárólag környezetkímélő, biológiailag lebomló minőségi fűrészláncolajat használjon, amelyet engedélyezett és megjelölt tartályokban kell szállítani és tárolni.

Minden munkakezdés előtt és minden akkumulátorcsere alkalmával ellenőrizze az olajszintet, és ha szükséges, töltsön be fűrészláncolajat:

1. Ellenőrizze az olajszintet a tartály figyelőablakában (08/1). Az olajnak mindig láthatónak kell lennie. A minimális és maximális olajszintnél kevesebb vagy több nem lehet a tartályban.
2. Ha szükséges, a betöltőcsonkon (08/2) ke-resztül öntsön be fűrészláncolajat.

5.3 A láncfék működési tesztje

A láncfűrészhez kézi láncfék tartozik, amely pl. visszarúgás (kickback) esetén a láncfékező kengyelen keresztül lép működésbe.

A láncfék működésekor a fűrészlánc és a motor hirtelen leáll.

VESZÉLY!

Életveszély gondatlan kezelés miatt!

A láncfűrész elővigyázatlan és előre nem látott mozgásai miatt a legsúlyosabb, akár halálos sérülések fordulhatnak elő.

A láncfűrésszel biztonságtudatosan és nagy odafigyeléssel dolgozzon.
A láncfék kioldásakor ne nyomjon meg kapcsolót.

FIGYELMEZTETÉS!

Életveszély és a legsúlyosabb sérülé- sek veszélye hibás láncfék miatt

Ha a láncfék nem működik, akkor pl. visszarúgás (kickback) közben a mozgó fűrészlánc a kezelő legsúlyosabb, akár halálos sérüléseit is okozhatja.

■ Minden munkakezdés előtt ellenőrizze a láncféket.
■ Ne kapcsolja be a láncfűrészt, ha a láncfék hibás. Ilyen esetben egy ügyfélszolgálati műhelyben ellenőriztesse a láncfűrészt.

5.3.1 A láncfék tesztelése a motor kikapcsolt állapotában (09)

1. Húzza ki az akkumulátort (lásd Fejezet 6.3 "Akku behelyezése/kihúzása (14)", oldal 293).
2. A láncfék kioldásához a láncfékkengyelt (09/1) húzza (09/a) a kengyelfogantyú (09/2) irányába. A fűrészlánc kézzel áthúzható.
3. A láncfék bekapcsolásához a láncfékkengyelt (09/1) nyomja előre (09/b). A fűrészláncnak nem szabad áthúzhatónak lennie.

5.3.2 A láncfék tesztelése a motor bekapcsolt állapotában (09)

TUDNIVALÓ

A láncfűrész minden bekapcsolása előtt a láncféket lazítsa meg.

1. A láncfűrészt biztosan és erősen tartsa a kengyelfogantyúnál és a hátsó fogantyúnál.

2. A láncfékkengyelt (09/1) húzza (09/a) a kengyelfogantyú (09/2) irányába és ezzel működtesse a láncféket.

3. Kapcsolja be a motort.
4. A láncfékkengyelt (09/1) nyomja (09/b) előre. A fűrészláncnak és a motornak azonnal le kell állnia.

6 KEZELÉS

VESZÉLY!

Életveszély és súlyos sérülések veszélye.

A biztonsági utasítások és a kezelési utasítások ismeretének hiánya a legsúlyosabb, akár halálos sérülésekhez vezethet.

A fürész lánc használata előtt olvas- sa el és tartsa be a jelen kezelési út- mutatóban és más megemlített út- mutatókban található összes bizton- sági utasítást és kezelési útmutatót.

A működési időre vonatkozó országspecifikus rendelkezéseket vegye figyelembe.
A hátsó fogantyút jobb kézzel, az elülső fogantyút bal kézzel erősen markolja és fogja.
A fogantyúkat ne engedje el, amíg a motor jár.
A fűrészláncot ne használja a következő esetekben:

fáradtság
rosszullét
■ alkohol, gyógyszer vagy kábítószer hatása

6.1 Fűrészláncolaj ellenőrzése

Eljárás lásd Fejezet 5.2 "Fűrészláncolaj betöltése (08)", oldal 292.

FIGYELEM!

A láncfűrész károsodásának veszélye

A láncfűrész súlyosan károsodik, ha nincs vagy túl kevés olaj található a tartályban, vagy ha beszáradt/ragacsos. A beszáradt/ragacsos fűrészláncolaj károsíthatja az olajvezető alkatrészeket és az olajszivattyút.

Károsodás előfordulhat fáradt olaj használata esetén is. Fáradt olaj használata környezeti károkat okozhat!

■ Minden munkakezdés előtt ellenőrizze, hogy elegendő fűrészlancolaj van-e a tartályban.
■ Ha kevés a fűrészláncolaj, töltse fel.
■ Ne használjon fáradt olajat!

6.2 Akku-övrendszer elhelyezése (10) – (13)

Az akku-övrendszert a (10)–(13) ábrák szerint vegye fel.

6.3 Akku behelyezése/kihúzása (14)

Akku behelyezése

1. Az akkut (14/1) kattanásig tolja be (14/a) az akku-övrendszerbe (14/2).

Az akku kihúzása

1. Az akkumulátoron (14/1) lévő kioldógombot (14/3) nyomja meg és tartsa lenyomva.
2. Húzza ki (14/b) az akkut (14/1).

6.4 Áramellátás létesítése (15, 16)

Összekötőkábel felszerelése

1. Az összekötőkábel (15/1) első dugaszát az akku-övrendszer dugaszának (15/2) vezetőcsapjánál és vezetőhornyánál igazítsa be, dugja össze és kissé fordítsa el az óra járá-sával egyező irányban, amíg a reteszelő- és a kioldókapcsoló (15/3) hallhatóan be nem kattan.
2. Az összekötőkábel (16/1) második dugaszát a csatlakozópersely (16/2) dugaszának vezetőcsapjánál és vezetőhornyánál igazítsa be, dugja be (16/a) a készülék csatlakozóperse- lyébe és kissé fordítsa el az óra járásával egyező irányban, amíg a reteszelő- és a kioldókapcsoló (16/3) hallhatóan be nem kattan.

Összekötőkábel leszerelése

1. A reteszelő- és kioldókapcsolót (15/3) húzza hátrafelé (15/b), a dugaszt fordítsa el kissé balra, majd húzza ki (15/c).

2. A reteszelő- és kioldókapcsolót (16/3) húzza hátrafelé, a dugaszt fordítsa el kissé balra, majd húzza ki (16/b) a készülék (16/2) csatlakozóperselyéből.

6.5 A motor be- és kikapcsolása (17)

VIGYÁZAT!

Halláskárosodás veszélye!

A láncfűrész használata erős zajjal jár, ami halláskárosodást okozhat.

A láncfürésszel végzett munka közben viseljen fülvédőt.

TUDNIVALÓ

A láncfűrész minden bekapcsolása előtt a láncféket lazítsa meg.

A motor bekapcsolása:

1. Oldja ki a láncféket.
2. A leállító gombot (17/1) hüvelykujjal nyomja meg és tartsa lenyomva.

3. Nyomja meg és tartsa lenyomva a gázkart (17/2).

4. A leállító gombot (17/1) engedje el. A láncfü-rész elindulása után a leállító gombot nem kell nyomva tartani. A leállító gomb feladata, hogy megakadályozza a láncfü rész véletlen indítását.

A motor kikapcsolása:

6.6 Láncfék ellenőrzése

Eljárás lásd Fejezet 5.3 "A láncfék működési tesztje", oldal 292.

FIGYELMEZTETÉS!

Életveszély és a legsúlyosabb sérülé- sek veszélye hibás láncfék miatt

Ha a láncfék nem működik, akkor pl. visszarúgás (kickback) közben a mozgó fűrészlánc a kezelő legsúlyosabb, akár halálos sérüléseit is okozhatja.

■ Minden munkakezdés előtt ellenőrizze a láncféket.
■ Ne kapcsolja be a láncfűrészt, ha a láncfék hibás. Ilyen esetben egy ügyfélszolgálati műhelyben ellenőriztesse a láncfűrészt.

6.7 A fürész lánc sebességének növelése/ csökkentése [Eco-Mode/Power-Mode funkció] (18)

Az Eco-Mode/Power-Mode funkcióval tetszőlegesen növelheti vagy csökkentheti a fűrészlánc sebességét. Nagyobb sebesség esetén (Power-Mode) csökken az akkumulátor üzemideje.

1. Nyomja meg a gombot (18/1). A LED (18/2) világít, ha a Power-Mode be van kapcsolva.
2. Nyomja meg újra a gombot (18/1) a Power-Mode kikapcsolásához.

Ha a készüléket kikapcsolták, majd ismét bekapcsolták, akkor az utoljára kiválasztott beállítással indul el.

6.8 Az akku töltöttségének ellenőrzése, „Motion Detection” (07)

Az akkumulátor felett található egy töltöttségi szintet mutató kijelző. Ez néhány másodpercre automatikusan aktiválódik, ha az akkumulátort kissé megrázza.

1. Rázza meg az akkumulátort. A töltöttségiszint-jelző LED-jei attól függően világítanak, hogy milyen az akku töltöttségi állapota.

2. Olvassa le a töltöttségi állapotot:

Az akkumulátor töltöttségjelzői

LED-ek Kijelzések

Piros (07/1)	Világít: Az akku teljesen fel-töltött.1x villog: elháritható hiba, pl.túl magas vagy túl alacsonyhőmérséklet.2x villog: hardverhiba, pl. azakkumulátor hibás.
Zöld (07/2) Világít: Az akkumulátor töltöttsé-ge >0 %-os.
Zöld (07/3) Világít: Az akkumulátor töltöttsé-ge >25 %-os.
Zöld (07/4) Világít: Az akkumulátor töltöttsé-ge >50 %-os.
Zöld (07/5) Világít: Az akkumulátor töltöttsé-ge >75 %-os.

Feltöltés közben az aktuális feltöltöttségi szintnek megfelelő zöld LED világít. A zöld LED-ek alacsony töltöttség esetén folyamatosan világítanak.

Az akkumulátor üzemideje

Ha a teljes feltöltés ellenére is lényegesen csökken az akkumulátor üzemideje, akkor az akkumulátor elhasználódott, és ki kell cserélni egy új, eredeti akkumulátorra.

7 MUNKAMAGATARTÁS ÉS MUNKATECHNIKA

TUDNIVALÓ

A mezőgazdasági szakmai biztosítóegyesületek rendszeresen szerveznek tanfolyamokat a láncfűrészek kezeléséről és a favágásról.

VESZÉLY!

Életveszély elégtelen szaktudás következtében!

Az elégtelen szaktudás súlyos, akár halálos sérülésekhez is vezethet!

Favágást és gallyazást csak képzett és tapasztalt személyek végezhetnek.

VESZÉLY!

Életveszély hasadt fa következtében!

A lánc által magával vitt faforgácsok súlyos, akár halálos sérüléseket okozhatnak!

A laza faszilánkokat és forgácsokat távolítsa el a fűrészelendő résztől.

7.1 Fák döntése (19, 20)

Fadöntés előtt és közben tartsa be a következő pontokat:

Fadöntés során ügyeljen arra, hogy más személyek ne legyenek veszélyben, a fadöntés elektromos vezetékeket ne érintsen és ne következzenek be anyagi károk. Ha egy fa hozzáérhet egy elektromos vezetékhez, akkor erről a szolgáltatót tájékoztatni kell.
- Ügyeljen mások tulajdonára, az állatokra vagy más tárgyakra. Ezek nem lehetnek a veszélyzónában. A káreseményt azonnal jelentse a tulajdonosnak.
A legközelebbi munkahelytöl vagy tárgytól való biztonsági távolság legalább 2½ fahosz-sznyira legyen.
- Ítélje meg a fa dőlési irányát. A fa dőlési irányát a következők befolyásol- ják:
a fa természetes hajlása
■ a legnagyobb ágak helyzete
a fa magassága
egyoldalú ágképződés
sík vagy lejtős fekvés

■ aszimmetrikus növés, fakárok
szélirány és szélsebesség
hóteher

■ lejtős terepen mindig a kivágandó fa fölött dolgozzon.

Ellenőrizze, hogy az előzőleg meghatározott hátrálási útvonalon nincsenek-e akadályok. A hátrálási útvonalnak az esés irányától kb. 45°-ban ferdén visszafelé kell vezetnie (19).

A törzsnek mentesnek kell lennie a bozóttól, ágaktól és idegen testektől (pl. szennyeződés, kövek, laza fakéreg, szögek, kapcsok, drót stb.).

Egy fa kivágásához két bevágást és egy kidöntő vágást kell végezni.

1. Kidöntő és hossztoló vágásoknál a karmos ütközöt biztonságosan vigye a levágandó fához.

2. A bevágást (20/C) először vízszintesen, majd felülről legalább 45°-os szögben fűrészelje be. Ezzel elkerülhető a láncfűrész beszorulása a második bevágás végzésekor. A bevágást lehetőleg a talaj közelben és a kívánt döntési irányban (20/E) kell elvégezni. A bevágás mélységének a rönk átmérője kb. 1/4-ének kell lennie.

3. A kidöntő vágatot (20/D) a bevágással szemben pontosan vízszintesen kell befűrészelni. A kidöntő vágatot a vízszintes bevágás fölött 3-5 cm-rel kell bevágni.

4. A kidöntő vágatot (20/D) olyan mélyen fűrészelje be, hogy a törzsátmérő legalább 1/10-ének megfelelő törőél (20/F) maradjon a bevágás (20/C) és a kidöntő vágat (20/D) között. A törőél megakadályozza, hogy a fa elforduljon és a nem megfelelő irányba dőljön. A kidöntő vágatnak (20/D) a törőélhez (20/F) való közelítésénél a fa dőlésének meg kell kezdődnie. A törőélt ne vágja át! A fa a fűrészelés közben dől:

Ha a fa esetleg rossz irányba dől, vagy visszahajlik, és beszorítja a láncfűrészt, akkor a kidöntő vágatot abba kell hagyni. A vágat megnyitásához és a fának a kívánt döntési vonalba való áthelyezéséhez fa, műanyag vagy alumínium ékeket kell behajtani.
A láncfűrészt azonnal húzza ki a vágatból, kapcsolja le és tegye le.
■ Menjen a hátrálási területre.
- Ügyeljen a lezuhanó gallyakra és ágakra.

1. Ha a fa állva marad, akkor ékeknek a döntési vágatba való behajtásával ellenőrzötten kell ledönteni.

Tudnivaló: Csak fa, műanyag vagy alumínium ékek alkalmazhatók.

1. A fűrészelési munka befejezése után azonnal vegye le a hallásvédőt és ügyeljen a jelekre vagy a figyelmeztető hívásokra.

Bedugó, hossz- és szívvágatokat csak tapasztalt és képzett személyek végezzenek (20).

VESZÉLY!

Életveszély ledölő fa következtében!

Ha egy fa dölésekor hátrálásra nincs mód, akkor súlyos, akár halálos sérülések következhetnek be!

Csak akkor fogjon a fa döntéséhez, ha a zuhanó fától való akadálymentes hátrálás biztosított.

VESZÉLY!

Életveszély ellenőrizetlenül dőlő fa következtében!

Az ellenőrizetlenül ledölő fák súlyos, akár halálos sérüléseket okozhatnak!

A fa ellenőrizett döntésének biztosítása érdekében a bevágás és a ki-döntő vágat között hagyjon meg a törzsátmérő kb. 1/10-ét kitevő tö-rőélt.

■ Szél esetén ne végezzen fadöntést.

7.2 Gallyazás (21)

Gallyazás alatt a kidöntött fa ágainak levágását értjük. Munka közben ügyeljen a következőkre:

A láncfűrészt munka közben a karmos ütközővel fatörzsön támassza meg.
A nagyobb, lefelé irányuló, a fát támasztó ágakat egyelőre hagyja állni.
A kisebb ágakat egy vágással válassza le.
Az ágakat szisztematikusan és fatörzs alja felöl fűrészelje le (21/a). Először azokat az ágakat vágja le, amelyek akadályt jelentenek. Ezután vágja le a feszültségeket okozó ágakat. Végül vágja le az alapnál lévő fő ágat.
A szabadon lógó ágakat felülröl (21/b) vágja le, és sohasem alulról.
A feszültség alatt álló ágakra ügyeljen, ezeket alulról felfelé fűrészelje keresztül (21/c), hogy elkerülje a láncfűrész beszorulását.

7.3 A fa hossztolása (22–25)

Hossztolás alatt a ledöntött fa törzsének több részre történő darabolását értjük. Munka közben ügyeljen a következőkre:

Ügyeljen arra, hogy biztonságosan álljon és arra, hogy testsúlya mindkét lábát egyenletesen terhelje. Ha lehet, a fatörzset ágakkal, gerendákkal vagy ékekkel alá kell támasztani.
■ Lejtős területen mindig a fatörzs fölött dolgozzon, mivel a fatörzs legurulhat (22).
A láncfűrészt úgy vezesse, hogy egy testrésze se legyen a fűrészlánc meghosszabbított lengőterületén.
A karmos ütközöt közvetlenül a vágott él mellé helyezze, és a láncfűrészt e pont körül forgassa. A vágás végén ne fejtsen ki erőt.
Hogy az átvágás pillanatában a láncfűrész feletti teljes kontroll megmaradjon, a vágás végénél a leszorító nyomást csökkenteni kell úgy, hogy közben a láncfűrész kézi fogantyúinak erős fogása megmaradjon.
- Ügyeljen arra, hogy a fűrészlánc ne érjen a földre.
A vágás befejezése után várja meg, amíg a fűrész lánc leáll, mielőtt a láncfűrészt eltávolítja.
A láncfűrész motorját mindig kapcsolja ki, mielőtt a következő fához megy.

A fatörzs teljes hossza egyenletesen fekszik fel:

A fatörzset felülröl fűrészelje át (23/a), és ne fűrészeljen a talajba.

A fatörzs az egyik végén fekszik fel:

A láncfűrész beszorulásának és a fa forgácsolódásának megakadályozására először a törzs átmérőjének 1/3-át alulról fűrészelje (24/a), majd a maradékot felülről az alsó vágás magasságában fűrészelje át (24/b).

A fatörzs mindkét végén felfekszik:

A láncfűrész beszorulásának és a fa forgácsolódásának megakadályozására először a törzs átmérőjének 1/3-át alulról fűrészelje (25/a), majd a maradékot alulról a felső vágás magasságában fűrészelje át (25/b).

VESZÉLY!

Életveszély a visszarúgás (kickback) következtében!

A készülék visszarúgása (kickback) mi-att a kezelő életveszélyes sérüléseket szenvedhet.

Feltétlenül tartsa be a visszarúgás elkerülésére vonatkozó intézkedéseket!

7.4 Fürészáru választékolása (hossztolás)

Ehhez a munkához a következő pontokat kell figyelembe venni:

A vágást biztosan támassza meg (fűrészbak, ékek, gerendák).
- Ügyeljen arra, hogy biztosan álljon, valamint testsúlya egyenletes elosztására.
A rönköket biztosítsa elfordulás ellen.
Csak működő fűrészláncot érintsen a vágás helyéhez. Felhelyezett fűrészlánccal soha ne kapcsolja be a láncfűrészt.
A fát ne tartsa lábbal vagy más személy által.

8 KARBANTARTÁS ÉS ÁPOLÁS

FIGYELMEZTETÉS!

Vágási sérülések veszélye

Vágási sérülések veszélye az éles szélű és még mozgó készülék-alkatrészek közé, valamint a vágószerszámokba nyúlás esetén.

• Karbantartási, gondozási és tisztítási munkák előtt mindig kapcsolja ki a készüléket. Távolítsa el az akkumulátort.
• Karbantartási, ápolási és tisztítási munkák közben mindig viseljen vé-dőkesztyűt.

A láncfűrész minden ide vonatkozó biztonsági szabványnak megfelel. Javítási munkákat csak szakemberek végezhetnek kizárólag eredeti pó-talkatrészek felhasználásával.

A láncfűrészt minden használat után kopás szempontjából vizsgálja meg, és szükség esetén a sérült alkatrészeket cserélje ki.
A készüléket ne tegye ki nedvességnek vagy nyirkosságnak. A műanyag részeket egy kendővel tisztítsa meg tisztítószer vagy oldószer használata nélkül.
Tisztítsa meg a hűtőlevegő-nyílásokat, ha el-tömödtek.
A láncfűrészt ne fröcskölje le vízzel, és ne használjon magas nyomású tisztítóeszközt.
Csak a gyártó által előírt pótalkatrészeket használja.

8.1 A láncfeszesség ellenőrzése

A láncfeszességet gyakran ellenőrizze, mivel a fűrészláncok megnyúlnak.

Üzemi hőmérsékleten a fűrészlánc megnyúlik és belóg.

TUDNIVALÓ

A fűrész lánc megfelelő feszítésű, ha:

■ a vezetősín alsó részére ráfekszik, és kézzel könnyedén elhúzható
a vezetősín közepén 3–4 mm-rel megemelkedik

VIGYÁZAT!

Sérülésveszély a fűrészlánc leugrása következtében!

Egy nem eléggé feszes fürész lánc működés közben leugorhat és sérüléseket okozhat.

Gyakran ellenőrizze a láncfeszességet. A láncfeszesség nem elegendő ha a láncszemek kilépnek a vezetősín alsó részén lévő horonyból.
A fűrészláncot szakszerűen húzza meg.ha a láncfeszesség nem elegendő.

8.2 A fűrész lánc élezése (26)

VESZÉLY!

Életveszély a visszarúgás (kickback) következtében!

A láncfűrész visszarúgása (kickback) mi-att a kezelő életveszélyes sérüléseket szenvedhet.

A fűrészlánc élezését szakszerűen végezze!

TUDNIVALÓ

A úrészláncok tapasztalatlan használója számára ajánlatos, hogy a fűrészlánc élezésével megfelelő vevőszolgálati szakembert bízzon meg.

Biztonsági és hatékonysági okokból mindig a fű-részlánc legyen mindig eléggé élesek.

Élezni kell, ha

■ porszerű forgácsot tapasztalunk.
■ nagyobb erő szükséges a vágáshoz.
■ a vágás nem egyenes.
■ fokozódik a rezgés.

Ha vevőszolgálattal csináltatja az élezést, megfelelő szerszámokkal végzik, így minimális az anyagkopás és az összes fog egyenletes élezését biztosítják.

A fűrészlánc saját kezű élezése kerek reszelővel végezhető, amelynek átmérője megfelelő az

adott láncfajtához (lásd Fejezet 8.6 "Lánc kar-bantartási táblázat", oldal 298). Ügyesség és tapasztalat szükséges ahhoz, hogy a fogak ne sé-rüljenek meg.

A fűrész lánc élezéséhez:

1. A láncfűrészt kapcsolja ki és vegye ki az ak- kumulátort.
2. Oldja ki a láncféket.

3. A vezetősínt felszerelt fűrészlanccal szorosan fogja be egy satuba, közben ügyeljen arra, hogy a fűrészlanc szabadon mozgatható maradjon.

4. Feszítse meg a fűrészláncot, ha meglazul.

5. A reszelőt szerelje a megfelelő vezetőbe, majd vezesse a fog kihagyásába, közben tartsa meg a fogprofilnak megfelelő egyenletes dőlésszöget.

6. Csak néhányszor reszeljen előre, majd a munkalépést végezze el ugyanebben az irányban az összes fognál (jobbra vagy balra).

7. A vezetősín pozícióját fordítsa meg a satu-ban és ismételje meg a műveletet az összes többi fognál is.

8. Ellenőrizze, hogy a szélső fog ne nyúljon túl az ellenőrző szerszámon és az esetleges kiállást lapos reszelővel reszelje a profil lekerekítésével.

9. Élezés után távolítsa el a keletkezett forgácsot és port, majd olajfürdővel végezze el a fűrészlánc kenését.

Ki kell cserélni a láncot, ha

■ a fogak hossza kisebb, mint 5 mm;
■ Ha vannak: a fogakon lévő jelölést a vágótagok nem érik el;
■ a szemek játéka a láncszegecsen túl nagy.

8.3 A lánckerék belsejének tisztítása

A láncfűrészt minden használat után alaposan tisztítsa meg.

1. Vegye ki az akkumulátort, majd a láncfűrészt tegye stabil helyre.
2. A láncfogaskerék borítását csavarozza le.
3. A belső teret alkalmas ecsettel tisztítsa.
4. A fűrészláncot vegye le, és vegye le a vezetősínt is.
5. A sínhornyot és az olajbelépő furatot tisztítsa meg.

8.4 Gyorsbefogó átszerelése (27)

1. A vezetősín (27/1) levétele: A csavart (27/2) csavarja ki, majd az adapterlemezt a feszítő-horoggal (27/3) lazítsa ki a vezetősínből.
2. A vezetősínt forgassa el a hossztengely kö- rül.
3. Az adapterlemezt a feszítőhoroggal tegye fel ismét a vezetősínre, majd rögzítse újra a csillagfejű csavarokkal.
4. Szerelje vissza a vezetősínt (lásd Fejezet 4.1 "Vezetősín felszerelése (02, 03)", oldal 290).

8.5 Vezetősín ellenőrzése, megfordítása és kenése (28, 29)

A vezetősín ellenőrzése

A vezetősínt rendszeresen ellenőrizze, hogy nem sérült-e. Adott esetben a kinyúló sorját (28/1) távolítsa el, azaz 45°-os szögre (28/2) reszelje le.

A vezetősín megfordítása

Az egyoldalú elhasználódás elkerülésére a vezetősínt minden láncélezés és lánccsere után fordítsa meg.

1. Szerelje át a vezetősínen a gyorsbefogót (lásd Fejezet 8.4 "Gyorsbefogó átszerelése (27)", oldal 298).

2. Fordítsa meg a vezetősínt.

A vezetősín kenése

1. A sínhornyot (28/3) és az olajbelépő furatot (28/4) gondosan tisztítsa meg.
2. A kenési furatot (29/1) mindkét oldalról gondosan tisztítsa meg.
3. Zsírzópréssel (29/2) egymás után mindkét oldalon annyit zsírt préseljen be, hogy a zsír a csillagkerék csúcsain egyenletesen türemkedjen ki. A csillagkereket ennek során mindig forgassa meg.

8.6 Lánc karbantartási táblázat

FIGYELMEZTETÉS!

Súlyos sérülések veszélye.

Ha a láncfürészen nem jóváhagyott fürészlánc vagy vezetősín található, akkor súlyos sérülések következhetnek be.

Csak engedélyezett fürészláncokat és vezetősíneket használjon.

Fúrészlánc (vezetósín)	Reszelő átmérője	Fejszög Alulsó szög Fej dólésszöge(55°)			Mélység
		A szerszám forgásszöge	A szerszám dólésszöge	Oldalszög
90PX040X(104MLEA041)	4,5 mm 30° 0° 75° 0,025"
91P045X(120SDEA041)	5/32" 30° 0° 85° 0,025"
91PX052X(140SDEA041)	5/32" 30° 0° 85° 0,025"
Mélység Reszelő

9 SZÁLLÍTÁS

FIGYELMEZTETÉS!

Életveszély és súlyos sérülések veszélye.

Egy működő fűrészlánc szállítás közben súlyos, akár halálos sérüléseket is okozhat.

A láncfűrészt sohase hordja és szál-lítsa járó fűrészlanccal.
■ Szállítás tegye meg az előző intézkedéseket.

Szállítás előtt tegye meg a következő intézkedéseket:

1. A láncfűrészt kapcsolja ki és vegye ki az ak- kumulátort.
2. Tegye fel a láncvédőt.
3. A láncfűrészt csak a kengyelfogantyúnál tart-sa. Ekkor a vezetősínnek és a fűrészláncnak hátrafelé kell mutatnia.
4. Járművekben: Biztosítsa a láncfűrészt felborulás, károsodás és a láncolaj kiömlése ellen.

10 TÁROLÁS

A fűrészláncot minden használat után alaposan tisztítsa meg. Száraz, zárható, gyermekek által nem elérhető helyen tárolja.

30 napnál hosszabb üzemszünetek esetén a következő munkákat végezze el:

A láncfűrészt kapcsolja ki és vegye ki az akkumulátort.
A fürészlancolaj tartályát ürítse ki.
A fürészláncot és a vezetősínt vegye le, tisztít-sa meg és rozsdavédő olajjal permetezze be.
A láncfűrészt alaposan tisztítsa meg, és száraz helyiségben tárolja.

FIGYELEM!

A láncfűrész károsodásának veszélye

A beszáradt/ragacsos fűrészlancolaj hoszszabb tárolás esetén károsíthatja az olajvezető alkatrészeket és az olajszivattyút.

Hosszabb tárolás előtt távolítsa el a fűrészláncolajat a láncfűrészből.

11 ÁRTALMATLANÍTÁS

Tudnivalók az elektromos és elektronikus készülékekre vonatkozó törvényröl (ElektroG)

A használt elektromos és elektronikus készülékek nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűjtése, ill. ártalmatlanításuk szükséges!

A régi elemeket vagy akkumulátorokat, amelyek nincsenek a régi készülékbe rögzítve, leadás előtt el kell távolítani! Ezek ártalmatlanítását az akkumulátorokra vonatkozó törvény szabályozza.
Az elektromos és elektronikus készülékek tulajdonosai, ill. használói kötelesek a készülékeket használatuk befejeztével visszaszolgáltatni.
A végfelhasználó kizárólagos felelőssége, hogy törölje az ártalmatlanítandó régi készüléken lévő személyes jellegű adatait!

Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elektromos és elektronikus készülékeket nem szabad a háztartási hulladékkal ártalmatlanítani.

Az elektromos és elektronikus készülékek a következő helyeken díjtalanul leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtőpontok (pl. kommunális hulladékudvarok)
Elektromos készülékeket forgalmazó üzletek (helyhez kötött és online), valamint kereskedők kötelesek ezeket átvenni, ill. ezt. Önként felajánlani.

Ezek az állítások csak azokra a készülékekre érvényesek, amelyeket az Európai Unió országai-ban telepítettek és vásároltak, és amelyek a 2012/19/EU sz. európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országokban ezektől eltérő rendelkezések lehetnek érvényben a használt elektromos és elektronikus készülékek ártalmatlanítására vonatkozóan.

Tudnivalók az akkumulátorokra vonatkozó törvénnyel kapcsolatban (BattG)

A használt elemek és akkumulátorok nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűjtése, ill. ártalmatlanítása szükséges!

Az elektromos készülékekből származó elemek vagy akkumulátorok biztonságos kivételéhez és a típusra, ill. a kémia rendszerre vonatkozó információk a kezelési és szerelési

útmutatóban található további adatok között találhatók.

Az elemek és akkumulátorok tulajdonosai, ill. használói kötelesek a készülékeket használatuk befejeztével visszaszolgáltatni. A viszszaadás a háztartásban előforduló mennyiségek átvételére vonatkozik.

A használt elemek káros anyagokat vagy nehézfémeket tartalmazhatnak, amelyek károsíthatják a környezetet és az egészséget. A használt elemek értékesítése és a bennük megtalálható erőforrások hasznosítása hozzájárul mind a környezet, mind az egészség védelméhez.

Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elemeket és akkumulátorokat nem szabad a háztartási hulladékkal ártalmatlanítani.

Ha ezenkívül a hulladéktároló edény alatt Hg, Cd vagy Pb jelzés látható, akkor a következő helyzet áll fenn:

■ Hg: Az elem több mint 0,0005 % higanyt tartalmaz
Cd: Az elem több mint 0,002 % kadmiumot tartalmaz
Pb: Az elem több mint 0,004 % ólmot tartalmaz

Az elemek és akkumulátorok a következő helyeken díjtalanul leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtőpontok (pl. kommunális hulladékudvarok)
■ Elemeket és akkukat árusító helyeken
A készülékekhez használt régi elemek gyűjtését végző közös visszavételi rendszerek bármelyik átvételi pontján
A gyártó visszavételi helyén (ha a közös viszszavételi rendszer nem áll rendelkezésre)

Ezek az állítások csak azokra az elemekre és ak- kumulátorokra érvényesek, amelyeket az Európai Unió országaiban telepítettek és vásároltak, és amelyek a 2006/66/EK sz. európai irányelv hatá- lya alá tartoznak. Az Európai Unión kívüli orszá- gokban ezektől eltérő rendelkezések lehetnek ér- vényben az elemek és akkumulátorok ártalmatlanítására vonatkozóan.

12 ÜGYFÉLSZOLGÁLAT/SZERVIZ

A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a legközelebbi AL-KO szervizhez. Ezeket megtalál- ja az interneten a következő oldalon: www.al-ko.com/service-contacts

13 MÜSZAKI ADATOK

Láncfűrészek CS 4235
Cikkszám 113616
Üresjárati sebesség 15 – 20 m/s
Üzemi sebesség 7 – 20 m/s
Lánckerék osztás 3/8”
Láncfék Igen (elektromos, PCB és	fékrúd)
Lánc utánfutási ideje (DIN EN 60745-2-13 – 19.107) max. 0,15 mp
Lánc utánfutási ideje (DIN EN 50144-2-13:2001 – 18.104) max. 2 mp
A lánc aktiválása Kétszeres
Láncolajtartály térfogata 250 ml
Súly vezetősínnel és fűrészlanccal 3,80 kg
Súly vezetősín és fűrészlancc nélkül 3,15 kg
Túlfeszültség elleni védelem Nem
Hangteljesítményszint LwA (DIN EN ISO 3744) 108 dB(A)
Hangnyomásszint LpA 88 dB(A)	K = 3,0 dB(A)
Rezgési érték (DIN EN 28662-1)*	2,5 m/s ^2 K = 1,5 m/s ^2

Fűrészlánc	90PX040X	91PX045X	91PX052X
Hajtótag vastagsága	1,1 mm	1,27 mm	1,27 mm

Vezetősín	104MLEA041	120SDEA041	140SDEA041
A vezetősín hossza	10" / 25 cm	12" / 30 cm	14" / 35 cm
Vágáshossz	17 cm	22 cm	27 cm

* Megjegyzések:
A megadott rezgéskibocsátási érték mérésére egy szabványos mérési eljárás keretében került sor, és az összehasonlításhoz egy másik eszköz került alkalmazásra.
A megadott rezgéskibocsátási érték a kitettség (rezgésterhelési fokozat) kezdeti becsléséhez is használható.
A rezgéskibocsátási érték az elektromos eszköz tényleges használata közben az elektromos eszköz használati módjától és jellegétől függően a megadott értéktől eltérhet.
Próbálja meg a rezgés miatti terhelést a lehető legalacsonyabb szinten tartani. A rezgésterhelés csökkentésére vonatkozó intézkedés lehet például kesztyű viselése az eszköz használata közben, valamint a munkaidő korlátozása. Eközben az üzemelési ciklus minden részére figyelni kell (pl. azokra az időkre, amikor az elektromos eszköz ki van kapcsolva, valamint azokra, amikor ugyan be van kapcsolva, de nincs terhelve).

Akkumulátor 127390
Névleges feszültség 36 V / 42 V max.
Névleges kapacitás 7,5 Ah
Töltési időtartam kb. 150 perc

Akkutöltő 127391
Hálózati feszültség 230 V (AC)
Hálózati frekvencia 50 Hz
Kimeneti feszültség 42 V (DC)
Felhasználási hőmérsékleti tartomány 0 °C – +40 °C

14 HIBAELHÁRÍTÁS

VIGYÁZAT!

Sérülésveszély

Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.

• Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!
  A gépet kapcsolja ki és vegye ki az akkumulátort!

Zavar Ok Elhárítás
A motor nem jár. Nincs akkumulátorfeszültség. Az áramellátást ellenőriztesse villa-mossági szakemberrel.
A tűlterhelésvédő lekapcsolt. Várjon, amíg a túlterhelésvédő hely-reállítja az áramellátást.
A láncfék bekapcsolt. Oldja ki a láncféket.
A vezetősín és a fűrészlánc működés közben forró. Füst-képződés.	A fűrészlánc túlzottan feszes. Lazítsa meg a láncfeszítőt.
	Az olajtartály üres.	Töltse fel fűrészláncolajjal.Ellenőrizze, hogy nem sérült-e az olajtartály
	Az olajbemeneti nyílás és/vagy a vezetősín vájata szennyezett.	Tisztítsa meg az olajbemeneti nyí-lást és/vagy a vezetősín vájatát.
A motor jár, de a fűrészlánc nem mozdul.	A fűrészlánc túlzottan feszes. Lazítsa meg a láncfeszítőt.
	Meghibásodás	Forduljon AL-KO szervizhez.
Fűrészforgács helyett csak fű-részpor kerül ki. A láncfűrészt neki kell nyomni a fának.	A fűrészlánc tompa.	Élesítse meg a fűrészláncot vagy keressen fel egy AL-KO szervizt.
A készülék szokatlanul rezeg.	Meghibásodás	Forduljon AL-KO szervizhez.

TUDNIVALÓ

Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani, forduljon vevőszolgálatunkhoz.

15 GARANCIA

A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcszerével történik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták.

A garancia kizárólag akkor érvényes, ha:

• betartják ezt az üzemeltetési utasítást
  ■ szakszerűen használják a berendezést
  ■ csak eredeti pótalkatrészeket használnak

A garancia nem érvényes

■ önhatalmú javítási próbálkozás
■ önhatalmú műszaki módosítások
■ nem rendeltetésszerű használat esetén

A garancia nem vonatkozik:

■ a használatból eredő festékhibákra,
■ a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve (x)

A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kellékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.

16 AZ EREDETI EK MEGFELELŐSÉGI NYILATKOZAT FORDÍTÁSA

Kijelentjük, hogy a termék a piacon értékesített formájában teljesíti a harmonizált EU irányelvek követelményeit, az EU biztonsági standardjait és a termékspecifikus standardokat.

Termék

Akkumulátoros láncfűrész

Sorozatszám

G4013022

Típus

CS 4235

Hangteljesítményszint

EN ISO 3744

mért / garantált

103,3 dB(A) / 108 dB(A)

EK típusengedély

M6A-17 12-47028

Gyártó

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 Kötz

Németország

EU-irányelvek

2006/42/EK

2014/30/EU

2000/14/EK

2011/65/EU

Megfelelöségi értékelés

2000/14/EK, V. melléklet

Kijelölt tanúsító szervezet (2000/14/EK)

TÜV SÜD Product Service GmbH

Ridlerstraße 65

80339 München

Németország

Sz. 0123

A dokumentációért felelős személy

Andreas Hedrich

Ichenhauser Str. 14

89359 Kötz

Németország

Harmonizált szabványok

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

Dr. Wolfgang Hergeth

Ügyvezető igazgató

OVERSÆTTELSE AF DEN ORIGINALE BRUGSANVISNING

Indholdsfortegnelse
