Produkttype	Batteridrevet motorsav
Mærke	SOLO
Model	CS 4235
Batterispænding	36 V (max 42 V)
Batterikapacitet	7,5 Ah
Opladningstid	Ca. 150 minutter
Kædens hastighed i tomgang	15–20 m/s
Kædens hastighed under arbejde	7–20 m/s
Oliebeholderens kapacitet	250 ml
Vægt (med sværd og kæde)	3,80 kg
Vægt (uden sværd og kæde)	3,15 kg
Lydeffektniveau (LwA)	108 dB(A)
Lydtryksniveau (LpA)	88 dB(A)
Vibrationsværdi	2,5 m/s² (K=1,5 m/s²)
Sværdlængder	25 cm / 30 cm / 35 cm
Kædedeling	3/8"
Kædebrems	Ja, manuel med bøjle
Automatisk smøring	Ja
Overbelastningsbeskyttelse	Ja (automatisk stop)
Strømforsyning	Lithium-ion batteri (36 V)
Anvendelsesområde	Savning af let træ, havearbejde
Leveringsomfang	Motorsav, sværd, kæde, kædebeskyttelse, brugsanvisning
Garanti	Lovpligtig garanti mod produktionsfejl

Ofte stillede spørgsmål - CS 4235 SOLO

Hvordan starter man motorsaven CS 4235?

Sørg for, at kædebremsen er løsnet (træk bøjlen mod håndtaget). Tryk på låseknappen (17/1) og hold den nede, tryk derefter på gashåndtaget (17/2). Slip låseknappen efter start. For at stoppe skal du slippe gashåndtaget.

Hvordan strammes kæden korrekt?

Drej drejeringen (04/1) mod dækslet, indtil de to trekanter vender mod hinanden. Drej centrallåsen (05/1) med uret uden at spænde den helt. Drej drejeringen (05/2) med uret, indtil kæden er stram: den skal kunne løftes 3-4 mm i midten af sværdet. Spænd derefter centrallåsen.

Hvilken olie skal bruges til kæden?

Brug udelukkende en biologisk nedbrydelig kædeolie af miljøkvalitet. Brug aldrig brugt olie eller mineralolie. Fyld beholderen (250 ml) før hver brug og kontroller niveauet gennem kighullet.

Hvordan oplades batteriet?

Sæt batteriet (127390) på opladeren (C150 Li, ref. 127391), tilslut derefter opladeren til stikkontakten (230 V AC). Opladningen tager ca. 150 minutter. LED'erne viser ladestatus. Batteriet kan oplades når som helst uden risiko for overopladning.

Hvad gør man, hvis kæden ikke drejer, når motoren kører?

Kontroller først kædespændingen: Hvis den er for stram, løsnes den. Hvis problemet fortsætter, kan der være en intern fejl. Kontakt AL-KO's kundeservice.

Hvordan testes kædebremsen?

Før hver brug test kædebremsen: Motor slukket, skub bøjlen fremad; kæden må ikke kunne bevæges. Motor tændt, skub bøjlen fremad; kæden og motoren skal stoppe øjeblikkeligt. Hvis ikke, må motorsaven ikke bruges og skal repareres.

Hvilket beskyttelsesudstyr anbefales?

Bær altid beskyttelseshjelm, høreværn, sikkerhedsbriller, kraftige arbejdshandsker, skæresikre bukser og sikkerhedssko med skridsikre såler.

Hvordan opbevares motorsaven i længere tid?

Fjern batteriet, tøm oliebeholderen, rengør motorsaven, fjern kæden og sværdet, rengør dem og olie dem let. Opbevar på et tørt, lukket sted uden for børns rækkevidde.

Hvad gør man ved tilbageslag?

Hold motorsaven fast med begge hænder, tommelfingre rundt om håndtagene. Kædebremsen aktiveres automatisk ved et tilbageslag for at stoppe kæden. Efter hændelsen skal kædebremsen kontrolleres, før du fortsætter.

Hvor finder man reservedele og service?

Kontakt den nærmeste AL-KO-service. Du finder kontaktoplysninger på AL-KO's hjemmeside. Brug udelukkende originale reservedele.

BRUGSANVISNING CS 4235 SOLO

1 Om denne brugsanvisning.... 305

2.1 Tilsigtet brug.... 305
2.2 Forudsigelig forkert brug 306
2.3 Restrisici.... 306
2.4 Sikkerheds- og beskyttelsesanordninger 306

2.4.1 Tilslutningsbeskyttelse.... 306
2.4.2 Kædebremse/kædebremsebøjle . 306
2.4.3 Overbelastningsbeskyttelse...... 306

2.5 Symboler på apparatet.... 306
2.6 Leveringsomfang.... 307
2.7 Produktoversigt (01).... 307

3 Sikkerhedsanvisninger.... 308

3.1 Generelle sikkerhedsanvisninger ved el-værktøjer 308

3.1.1 Arbejdspladssikkerhed ...... 308
3.1.2 Elektrisk sikkerhed.... 308
3.1.3 Personsikkerhed.... 308
3.1.4 Brug og håndtering af elværktøjet 309
3.1.5 Brug og håndtering af det batteridrevne redskab.... 309
3.1.6 Service.... 309

3.2 Sikkerhedsanvisninger for kædesave 309
3.3 Årsager til og forebyggelse af tilbage- slag.... 310
3.4 Sikkerhedsanvisninger for batteriet.... 310
3.5 Sikkerhedsanvisninger for oplader..... 311
3.6 Sikkerhedsanvisninger til arbejdet ..... 311

3.6.1 Bruger.... 312
3.6.2 Driftstider 312
3.6.3 Vibrationsbelastning 312
3.6.4 Larmbelastning 312
3.6.5 Arbejder med kædesaven ..... 313

4 Montering.... 313

4.1 Monter styreskinnen (02, 03) ......313

4.2 Monter savkæden (02, 03) ......314
4.3 Spænd savkæden (04, 05) ......314

5 Ibrugtagning ....314

5.1 Opladning af batteri (06, 07)......314
5.2 Påfyldning af savkædeolie (08) ......315
5.3 Kædebremsens funktionstest .....315

5.3.1 Test kædebremsen, mens moto- ren er slået fra (09) ....315
5.3.2 Test kædebremsen, mens moto- ren er slået til (09) ....315

6 Betjening ....316

6.1 Kontroller savkædeolien ....316
6.2 Påtagning af bæltesystem (10) til (13)...316
6.3 Isætning/udtagning af batteri (14)......316
6.4 Oprettelse af spændingsforsyning (15, 16)....316
6.5 Tænd og sluk for motoren (17) ......316
6.6 Test kædebremsen....317
6.7 Forhøjelse/forringelse af savkædens hastighed [Eco-mode/Power-mode funktion] (18)....317
6.8 Kontroller batteriets ladetilstand "Motion Detection" (07) 317

7 Arbejdsmåde og arbejdsteknik......317

7.1 Træfældning (19, 20)......318
7.2 Afgrening (21)....319
7.3 Afkortning af træer (22 - 25) ......319
7.4 Afkortning af bygningstømmer......319

8.1 Kontrol af kædestramningen .....320
8.2 Slibning af savkæden (26)....320
8.3 Rengøring af kædehjulets indre .....321
8.4 Omstilling af hurtigspændeanordningen (27) 321
8.5 Kontroller, vend og smør styreskinnen (28, 29) ......321
8.6 Tabel over kædevedligeholdelse......321

9 Transport....322

10 Opbevaring 322
11 Bortskaffelse 323
12 Kundeservice/service.... 323
13 Tekniske data 324
14 Hjælp ved forstyrrelser.... 325
15 Garanti 326
16 EC-overensstemmelseserklæring...... 326

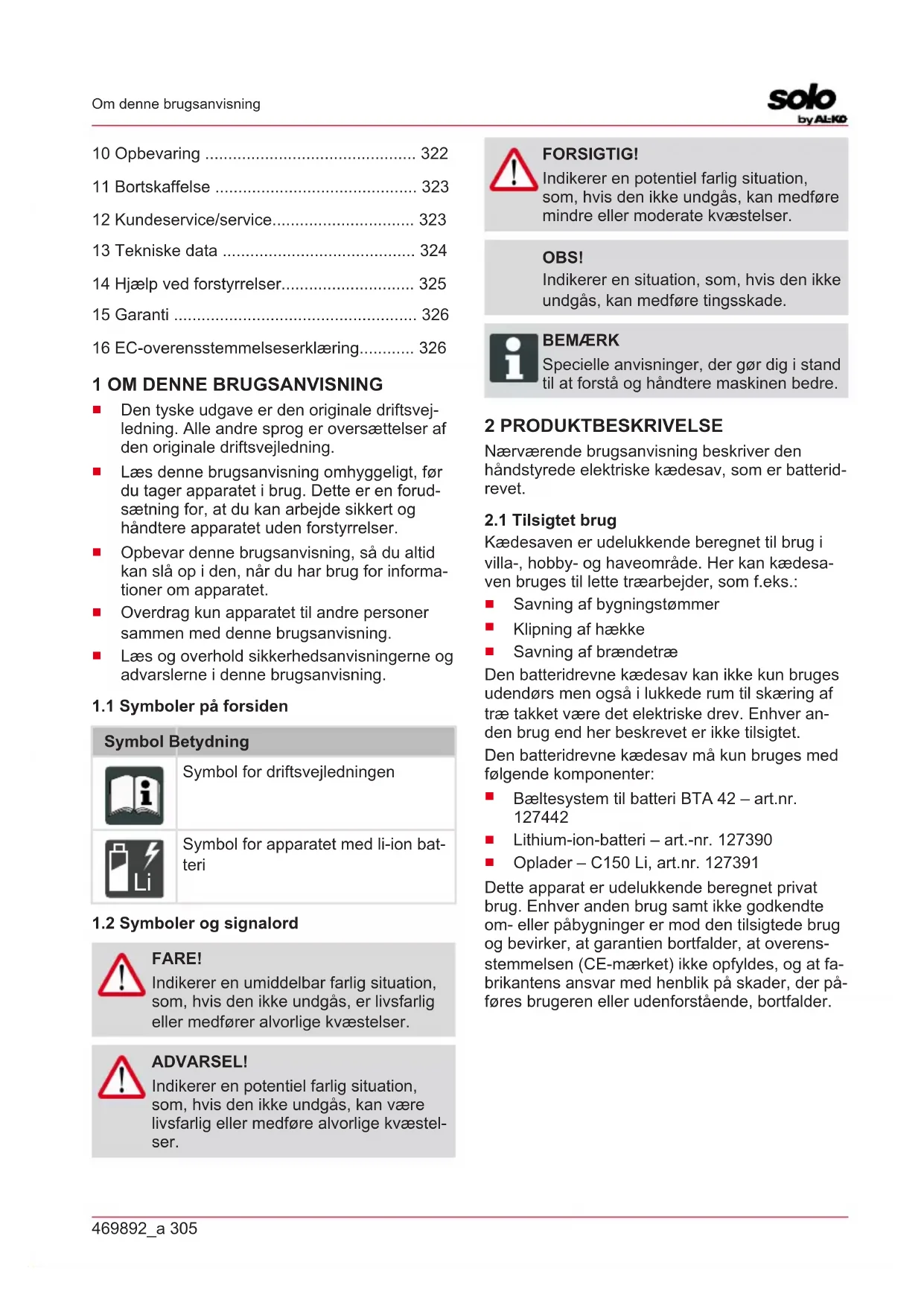

1 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.
- Opbevar denne brugsanvisning, så du altid kan slå op i den, när du har brug for informationer om apparatet.
■ Overdrag kun apparatet til andre personer sammen med denne brugsanvisning.
Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

1.1 Symboler på forsiden

Symbol Betydning

Symbol for driftsvejledningen

Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.

ADVARSEL!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser.

FORSIGTIG!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.

OBS!

Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

BEMÆRK

Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.

2 PRODUKTBESKRIVELSE

Nærværende brugsanvisning beskriver den håndstyrede elektriske kædesav, som er batteridrevet.

2.1 Tilsigtet brug

Kædesaven er udelukkende beregnet til brug i villa-, hobby- og haveområde. Her kan kædesaven bruges til lette træarbejder, som f.eks.:

■ Savning af bygningstømmer
■ Klipning af hække
■ Savning af brændetræ

Den batteridrevne kædesav kan ikke kun bruges udendørs men også i lukkede rum til skæring af træ takket være det elektriske drev. Enhver anden brug end her beskrevet er ikke tilsigtet.

Den batteridrevne kædesav må kun bruges med følgende komponenter:

Bæltesystem til batteri BTA 42 – art.nr. 127442
Lithium-ion-batteri – art.-nr. 127390
■ Oplader – C150 Li, art.nr. 127391

Dette apparat er udelukkende beregnet privat brug. Enhver anden brug samt ikke godkendte om- eller påbygninger er mod den tilsigtede brug og bevirker, at garantien bortfalder, at overensstemmelsen (CE-mærket) ikke opfyldes, og at fabrikantens ansvar med henblik på skader, der påføres brugeren eller udenforstående, bortfalder.

FORSIGTIG!

Fare for kvæstelse ved ikke tilsigtet brug!

Der kan ske kvæstelser, når kædesaven skærer træ eller andre materialer, der indeholder fremmedlegemer.

Kædesaven må kun bruges til lettere træskæringer.
■ Undersøg træet for fremmedlegemer før skæringen, f.eks. søm, skruer, beslag.

2.2 Forudsigelig forkert brug

Skær ikke grene over, som er direkte over eller i en spids vinkel for brugeren eller andre personer.
Brug ingen spildolie eller mineralsk olie til savkædens smøring.
■ Brug ikke apparatet i eksplosive områder.

2.3 Restrisici

Der er altid en vis restrisiko mulig, som ikke kan udelukkes, selv ved tilsigtet brug af apparatet. Følgende faretyper kan ikke udelukkes på grund af apparatets type og konstruktion.

Berøring af kædens fritliggende tænder (fare for snitsår).
■ Adgang til kæden, der kører (fare for snitsår).
Sværdet bevæger sig pludseligt og uventet (fare for snitsår).
■ Dele af kæden løsner sig (snitsår/fare for kvæstelser).
■ Dele af træet, der skæres, løsner sig.
Hørenedsættelse pga. arbejdet, hvis der ikke bruges et høreværn.

2.4 Sikkerheds- og beskyttelsesanordninger

ADVARSEL!

Fare for alvorlige kvæstelser som følge af manipulerede sikkerheds- og beskyttelsesanordninger

Der kan ske alvorlige kvæstelser under kædesavens brug som følge af manipulerede sikkerheds- og beskyttelsesanordninger.

■ Deaktivér aldrig sikkerheds- og be-skyttelsesanordningerne!
Arbejd kun med kædesaven, når alle sikkerheds- og beskyttelsesanordninger fungerer korrekt.

2.4.1 Tilslutningsbeskyttelse

Giver brugeren gas flere gange efter hinanden, slår kædesaven fra nogle sekunder for at beskytte elektronikken og savkæden. I dette tilfælde skal brugeren vente, indtil kædesaven igen kan tilsluttes.

2.4.2 Kædebremse/kædebremsebøjle

Kædesaven har en manuel kædebremse, der ved tilbageslag (kickback) udløses via kædebremsebøjlen. Når kædebremsen udløses, stoppes savkæden og motoren hurtigt.

2.4.3 Overbelastningsbeskyttelse

Kædesaven er udstyret med et overbelastningssikring, der slår fra ved overbelastning.

Kædesaven kan tilsluttes igen, efter at den er kølet af et stykke tid.

2.5 Symboler på apparatet

Symbol Betydning

	Vær særligt forsigtig under håndte- ringen!
	Fare for tilbageslag!
	Driv ikke kædesaven med én hånd!
	Brug ikke maskinen i regnvejr! Be- skyt maskinen mod fugt!
	Bær beskyttelseshjelm, høreværn og øjenværn!
	Bær beskyttelseshandsker!
	Brug solide sko!

Symbol Betydning

Læs brugsanvisningen før brug!

Driv altid kædesaven med to hænder!

2.6 Leveringsomfang

Den batteridrevne kædesav er dimensioneret til brug med batteriet lithium-ion PowerFlex (art.-nr. 127390). Der skal bruges en oplader til Power-Flex batteriet (art.-nr. 127391) til batteriets opladning.

OBS!

Risiko for skader på apparatet og batteriet

Hvis apparatet drives med et uegnet batteri, kan det føre til skader på apparatet og batteriet.

Batteri, oplader og bæltesystem følger ikke med ved leveringen. Disse skal bestilles separat.

Kontrollér efter udpakningen, om alle komponenter er blevet leveret.

1 Batteridreven kædesav
2 Styreskinne
3 Kædebeskyttelse
4 Savkæde
5 Brugsanvisning

2.7 Produktoversigt (01)

Nr. Komponent

1 Kædebeskyttelse

2 Styreskinne

3 Savkæde

4 Barkstød

5 Kædebremsebøjle

6 Bøjlegreb

7 Dæksel på kædeolietank

8 Eco-mode/Power-mode betjeningsfelt

9 Bageste greb

10 Gashåndtag

11 Spærreknap til gashåndtag

12 Kædeolietankens kontrolvindue

13 Stikbøsning til batteriets forbindelseskabel

14 Afdækning til kædetandhjul

15 Hurtigspændeanordning med central lås og drejering

16 Batteri*

17 Oplader*

18 Bæltesystem til batteri med forbindelseskabel*

*: Ikke indeholdt i leveringsomfanget, men kan bestilles under følgende artikelnumre:

Bæltesystem til batteri BTA 42 – art.nr. 127442
Lithium-ion-batteri – art.-nr. 127390
■ Oplader – C150 Li – art.nr. 127391

3 SIKKERHEDSANVISNINGER

3.1 Generelle sikkerhedsanvisninger ved elværktøjer

ADVARSEL!

Læs alle sikkerhedsanvisninger.

Der er fare for elektrisk stød, ildebrand og/eller alvorlige kvæstelser, hvis sikkerhedsanvisningerne tilsidesættes.

■ Opbevar alle sikkerhedsanvisninger med henblik på fremtidig brug.

Begrebet "el-redskaber", der anvendes i sikkerhedsanordningerne henviser til netdrevne el-redskaber (med netkabel) og batteridrevne el-redskaber (uden netkabel).

3.1.1 Arbejdspladssikkerhed

Sørg altid for, at arbejdsområdet er rydde- ligt og veloplyst. Uorden eller dårligt oplyste arbejdsområder kan være skyld i ulykker.
Arbejd ikke med el-værktøjet i eksplosionsfarlige områder, hvor der er brændbare væsker, gasser eller støvpartikler. El-værktøjer frembringer gnister, der kan antænde støv eller dampe.
- Hold børn og andre personer på afstand, mens el-værktøjet benyttes. Hvis din opmærksomhed afledes, kan du miste kontrollen over det elektriske værktøj.

3.1.2 Elektrisk sikkerhed

Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sammen med beskyttelsesjordet elværktøj. Stik uden adaptere og passende stikdåser mindsker risikoen for strømstød.
■ Undgå, at kroppen kommer i kontakt med jordede genstande som rør, radiatorer, komfurer og køleskabe. Der er øget risiko for strømstød, hvis din krop har jordforbindelse.
Beskyt elværktøjet mod regn og væde. Hvis der trænger vand ind i et elværktøj, øges risikoen for elektrisk stød.
Brug ikke kablet uhensigtsmæssigt, når du bærer el-redskabet, hænger det op eller trækker det ud af stikket. Hold kablet på afstand af varme, olie, skarpe kanter eller bevægelige dele på hækkeklipperen. Kabler, der er beskadigede eller i urede, øger risikoen for elektrisk stød.

Når du arbejder med et el-redskab under åben himmel, må du kun bruge forlænger-ledninger, der er egnet til udendørs anvendelse. Når der anvendes ledninger, der egnet til udendørs brug, mindskes risikoen for elektrisk stød.
Hvis det ikke kan undgås at betjene elværktøjet i fugtige omgivelser, skal der anvendes et fejlstrømsrelæ. Brugen af et fejlstrømsrelæ mindsker risikoen for elektrisk stød.

3.1.3 Personsikkerhed

Vær altid opmærksom, vær bevidst om, hvad du gør, og brug din sunde fornuft, når du arbejder med et elværktøj. Brug ikke elværktøjer, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Når du betjener elværktøjet, kan et øjebliks uopmærksomhed føre til alvorlige kvæstelser.
Bær personligt sikkerhedsudstyr og altid beskyttelsesbriller. Når du alt efter arbejdets art og elværktøjets type bærer personligt sikkerhedsudstyr såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, mindskes risikoen for kvæstelser.
Forebyg, at maskinen går i gang utilsigtet. Forvis dig om, at der er slukket for elværktøjet, før du slutter det til strømforsyningen og/eller batteriet, løfter eller bærer det. Der er fare for ulykke, hvis du bærer elværktøjet og samtidigt har fingeren på tænd/sluk-knappen eller tilslutter et tændt elværktøj til strømforsyningen.
Fjern indstillingsværktøj eller skruenøgler, før du tænder for elværktøjet. Der er fare for kvæstelse, hvis et værktøj eller en nøgle er sat på en roterende apparatdel.
Undgå unormale kropsstillinger. Sørg for sikkert fodfæste, og sørg altid for at holde balancen. På denne måde kan du bedre kontrollere elværktøjet i uventede situationer.
Bær egnet tøj. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
Hvis der kan monteres støvudsugnings- og -opfangningsanordninger, skal du for- visse dig om, at disse er sat rigtigt på, og at de anvendes rigtigt. Støvgener mind- skes, når der bruges en støvudsugnings- anordning.

3.1.4 Brug og håndtering af elværktøjet

Overbelast ikke maskinen. Brug kun det elværktøj, der er bestemt til arbejdet. Du arbejder bedre og sikrere med det korrekte elværktøj inden for det angivne ydelsesområde.
Brug ikke elværktøjer, med defekte kontakter. Et elværktøj, der ikke længere kan tændes og slukkes, er farligt og skal repareres.
Træk stikket ud af stikdåsen, og/eller fjern batteriet, før du indstiller på apparatet, skifter tilbehørsdele eller lægger apparatet til side. Disse forsigtighedsregler forhindrer, at elværktøjet startes utilsigtet.
Opbevar elværktøjer, der ikke er i brug, uden for børns rækkevidde. Lad ikke personer, der ikke er fortrolige med redskabet eller ikke har læst disse anvisninger, bruge redskabet. Elværktøjer er farlige, hvis de bruges af uerfarne personer.
Plej el-redskaber med omhu. Kontroller, om bevægelige dele fungerer som de skal og ikke sidder i klemme, om dele er i stykker eller beskadiget på en sådan måde, at elværktøjets funktion er nedsat. Få beskadigede dele repareret, før redskabet bruges. Mange ulykker har deres årsag i dårligt vedligeholdte elværktøjer.
- Hold skærende/klippende redskaber skarpe og rene. Omhyggeligt plejede skærende/klippende redskaber med skarpe skære-/klippekanter går ikke så let fast og er lettere at styre.
Brug el-redskaber, tilbehør, påstikværktøj osv. i overensstemmelse med anvisningerne. Tag højde for arbejdsforholdene og aktiviteten, der skal udføres. Der er risiko for, at der kan opstå farlige situationer, hvis elværktøjer bruges til andet end det, de er beregnet til.

3.1.5 Brug og håndtering af det batteridrevne redskab

Lad kun batterierne op i ladeapparater, der anbefales af producenten. Der er brandfare, hvis et ladeapparat, der kun er egnet til en bestemt type genopladelige batterier, bruges sammen med andre batterier.
Brug kun de dertil beregnede batterier i elværktøjet. Der er fare for kvæstelser og brand, hvis der bruges andre batterier.

• Hold batterier, der ikke anvendes, på afstand af hæfteklammerne, mønter, nøgler, søm, skruer eller andre mindre metalgenstande, der kan forårsage en direkte forbindelse af polerne. Der er fare for forbrændinger eller brand, hvis batteriets poler kortsluttes.
  Ved forkert anvendelse kan der sive væske ud af batteriet. Undgå al kontakt med væsken. Skyl med vand, hvis der opstår utilsigtet kontakt. Opsøg læge, hvis væsken kommer i øjnene. Udsivende væske fra et batteri kan medføre hudirritation eller forbrændinger.

3.1.6 Service

Lad kun kvalificerede fagfolk reparere elværktøjet og kun med originale reservedele. På denne måde er der vished for, at apparatets sikkerhedsfunktioner opretholdes.

3.2 Sikkerhedsanvisninger for kædesave

• Hold alle kropsdele på afstand af savkæden, når saven er i gang. Kontrollér forud for start af saven, at savkæden ikke berører noget. Under arbejde med en kædesav kan et øjebliks uopmærksomhed føre til, at savkæden griber fat i tøj eller kropsdele.
• Hold altid kædesaven med højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Hvis kædesaven holdes fast i den modsatte arbejdsstilling, er der forøget risiko for personskade, og denne arbejdsstilling må derfor ikke benyttes.
  Elværktøjet må kun holdes i de isolerede greb, da savkæden kan komme til at berøre de skjulte ledninger. Savkæder, som berører en spændingsførende tråd, gør metaldelene i elværktøjet spændingsførende og kan give brugeren et elektrisk stød.
  Bær beskyttelsesbriller og høreværn. Supplerende beskyttelsesudstyr til hoved, hænder, ben og fødder anbefales. Passende beskyttelsestøj reducerer risikoen for personskade som følge af omkringflyvende spånmateriale og utilsigtet kontakt med savkæden.
  Arbejd ikke med kædesaven oppe i et træ. Hvis apparatet benyttes oppe i træer, er der fare for kvæstelser.
  Sørg altid for at stå godt fast, og benyt kun kædesaven, hvis du står på et fast, sikkert og plant underlag. Glatte underlag eller ustabile ståsteder som f.eks. en stige

kan føre til tab af balancen eller tab af kon- trollen over kædesaven.

Gå ved savning af en gren, der står under spænding, ud fra, at grenen fjedrer tilbage. Når spændingen i træfibrene frigives, kan grenen, der står under spænding, ramme operatøren og/eller forårsage, at vedkommende mister kontrollen over kædesaven.
Vær særligt forsigtig ved skæring i underskov og unge træer. Det tynde materiale kan blive viklet fast i savkæden og slå imod dig eller få dig til at tabe balancen.
Bær altid kædesaven i det forreste håndtag i slukket tilstand og med savkæden vendt væk fra kroppen. Ved transport eller opbevaring af kædesaven skal beskyttelsesafdækningen sættes på. Omhyggelig omgang med kædesaven reducerer sandsynligheden for utilsigtet berøring af den kørende savkæde.
Overhold anvisningerne vedr. smøring, kædestramning og udskiftning af tilbehør. En forkert strammet eller smurt kæde kan knække eller medføre forøget risiko for tilbageslag.
Sørg for at holde grebene tørre, rene og frie for olie og fedt. Fedtede, olierede greb er glatte og fører til tab af kontrollen.
Sav kun i træ. Anvend ikke kædesaven til arbejder, som den ikke er beregnet til. Eksempel: Benyt aldrig kædesaven til savning af plastic, murværk eller byggematerialer, der ikke består af træ. Anvendelse af kædesaven til arbejder, der er i modstrid med hensigten, kan medføre farlige situationer.

3.3 Årsager til og forebyggelse af tilbageslag

Tilbageslag kan forekomme, hvis spidsen af sværdet kommer i kontakt med en genstand, eller hvis træet giver efter og klemmer savkæden fast i savsporet.

Kontakt med spidsen af styreskinnen kan i forskellige situationer føre til en uventet, bagudrettet reaktion, der medfører at styreskinnen bliver slået opad og i retning af personen, der betjener apparatet.

Fastklemning af savkæden langs styreskinnens overkant kan føre til, at sværdet hurtigt stødes tilbage imod personen, der betjener apparatet.

Alle disse reaktioner kan føre til, at du mister kontrollen over saven og muligvis kommer alvorligt til skade. Forlad dig ikke udelukkende på de sikkerhedsanordninger, der er bygget ind i kædesaven. Du skal som bruger af en kædesav træffe en række forskellige forholdsregler med henblik på at kunne arbejde uden uheld og personskade.

Et tilbageslag er en konsekvens af forkert eller fejlbehæftet brug af motorredskabet. Sådanne hændelser kan forhindres ved egnede forsigtighedsforholdsregler iht. nedenstående beskrivelser:

• Hold saven fast med begge hænder, og sørg for, at grebene på motorsaven omsluttes af tommelfingeren og de øvrige fingre. Sørg for at stå med kroppen og armene i en stilling, hvor du har mulighed for at modstå kræfterne fra tilbageslaget. Når der træffes egnede forholdsregler, er brugeren i stand til at modstå kræfterne fra tilbageslaget. Giv aldrig slip på kædesaven.
  Undgå atypiske kropsholdninger, og sav aldrig over skulderhøjde. På den måde undgås utilsigtet kontakt med spidsen af sværdet, og der opnås mulighed for bedre kontrol over kædesaven i uventede situationer.
  Anvend altid producentens foreskrevne reservedelssværd og -kæder. Forkerte reservedelssværd og savkæder kan føre til brud på kæden og/eller til tilbageslag.
  Overhold producentens anvisninger vedr. skærpning og vedligeholdelse af savkæden. For lave ryttere forøger tendensen til tilbageslag.

3.4 Sikkerhedsanvisninger for batteriet

Dette afsnit indeholder alle de grundlæggende sikkerheds- og advarselsforskrifter, som skal overhoveds ved anvendelse af batteriet. Læs disse anvisninger!

Brug kun batteriet som tilsigtet, dvs. i batteridrevne apparater fra firmaet AL-KO. Oplad kun batteriet med den dertil beregnede AL-KO-oplader.
Pak først det nye batteri ud af den originale emballage, när det skal bruges.
- Oplad batteriet helt, inden det bruges første gang, og brug altid den hertil beregnede oplader. Følg anvisningerne i denne brugsanvisning, når du oplader batteriet.
Brug ikke batteriet i eksplosions- og brandfar-lige omgivelser.
Udsæt ikke batteriet for vand og fugt ved anvendelse af apparatet.

Beskyt batteriet mod varme, olie og ild, så det ikke beskadiges, og der ikke kommer dampe og elektrolytvæske ud.
Slå ikke på batteriet, og kast ikke med det.
Brug ikke batteriet, hvis det er snavset eller vådt. Rengør og tør batteriet med en tør og ren klud, før det bruges.
- Hold opladede batterier, der ikke anvendes, på afstand af genstande af metal for ikke at kortslutte kontakterne (f.eks. clips, mønter, nøgler, søm, skruer). Kortslutning kan medføre forbrændinger eller brand.
- Åbn, demonter eller adskil ikke batteriet. Der er fare for elektrisk stød og kortslutning.
Hvis batteriet bruges forkert og er beskadiget, kan der komme dampe og elektrolytvæske ud. Udluft rummet godt, og opsøg læge ved symptomer.
Ved kontakt med elektrolytvæske skal du vaske kontaktstedet grundigt og straks skylle øjnene grundigt. Gå derefter til lægen.
Dette batteri må ikke bruges af uautoriserede personer, medmindre disse er under opsyn af en person, der er ansvarlig for deres sikkerhed, eller de af dig har modtaget anvisninger på, hvordan batteriet skal anvendes. Uautoriserede personer er f.eks.:
■ Personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner.
- Personer som ingen erfaring og/eller vi- den har om batteriet.
Børn skal holdes under opsyn og instrueres, så de ikke leger med batteriet.
- Batteriet må ikke sidde permanent i oplade- ren. Tag batteriet ud af opladeren, når det ik- ke skal bruges i længere tid.
Fjern batteriet fra redskabet, när redskabet ikke er i brug.
Batterier, der ikke bruges, skal opbevares på et tørt sted og i et aflåst rum. Beskyt batteriet mod varme og direkte solstråler. Uautorisere-de personer og børn må ikke have adgang til batteriet.

3.5 Sikkerhedsanvisninger for oplader

Dette afsnit indeholder alle grundlæggende sikkerhedsanvisninger og advarsler, som skal overholdes ved brug af opladeren. Læs disse anvisninger!

Brug kun opladeren som tilsigtet, dvs. til opladning af det pågældende batteri. Oplad kun originale batterier fra AL-KO med opladeren.

• Kontroller hele apparatet, især strømkablet og batteriskakten for beskadigelse, før opladeren anvendes. Apparatet må kun bruges i perfekt tilstand.
  Brug ikke apparatet i eksplosions- og brandfarlige miljøer.
  Brug kun apparatet inden døre, og udsæt det ikke for væde og fugt.
  Stil altid opladeren på et godt ventileret og ikke brændbart sted, da den bliver varm under opladningen. Hold ventilationsåbningerne frie, og tildæk ikke apparatet.
  Før du tilslutter opladeren, skal du kontrolle- re, at den netspænding, som er nævnt under tekniske data, er tilgængelig.
  Strømkablet må kun bruges til at tilslutte opladeren og ikke til andre formål. Bær ikke opladeren i strømkablet, og træk ikke netstikket ud af stikdåsen ved at trække i strømkablet.
  Beskyt strømkablet mod varme, olie og skarpe kanter, så det ikke beskadiges.
  Brug ikke opladeren og batteriet, hvis de er snavsede eller våde. Rengør og tør opladeren og batteriet, før de bruges.
• Åbn ikke opladeren og batteriet. Der er fare for elektrisk stød og kortslutning.
  For din egen sikkerheds skyld må du kun la-de kvalificerede fagfolk reparere eller udskifte originaldele på apparatet.
  Dette apparat må ikke anvendes af uatoriserede personer, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed, eller de har modtaget anvisninger af dig om, hvordan apparatet skal benyttes.
  Uautoriserede personer er f.eks.:
  ■ Personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner
• Personer som ingen erfaring og/eller vi- den har om apparatet.
  Børn skal være under opsyn og instrueres, således at de ikke leger med apparatet.
  Et apparat, der ikke bruges, skal opbevares på et tørt sted og i et aflåst rum. Uautorisere-de personer og børn må ikke have adgang til apparatet.

3.6 Sikkerhedsanvisninger til arbejdet

Overhold nationale sikkerhedsbestemmelser, f.eks. fra arbejdstilsyn, i Tyskland parterne i den kollektive overenskomst for byggesektoren ("Sozialkassen"), myndigheder for arbejdssikkerhed.

Arbejd kun med tilstrækkeligt dagslys eller kunstig belysning.
- Hold arbejdsområdet frit for ting (f.eks. savspåner og lign.) – der er fare for at snuble.
Brugeren er ansvarlig for eventuelle ulykker på andre personer og disses ejendom.
Arbejder du for første gang med en kædesav:
Få brugen af kædesaven forklaret af sælgeren eller en anden kyndig person, eller tag et kursus i brugen.
∅v skæringen af rundt træ på en savbuk eller et stel, før apparatet bruges rigtigt.

3.6.1 Bruger

Børn under 16 år og personer, der ikke har læst brugsanvisningen, må ikke bruge maskinen.
■ Personer, der bruger kædesaven skal være udhvilede, raske og i form. Må du af hensyn til sundheden ikke anstrenge dig, bør du rådføre dig med en læge, om du må arbejde med en kædesav.

3.6.2 Driftstider

Overhold de nationale bestemmelser for kædesavens driftstider. Kædesavens driftstider kan være begrænset af nationale og lokale bestemmelser.

3.6.3 Vibrationsbelastning

ADVARSEL!

Fare pga. vibration

Den faktiske vibrationsemissionsværdi under brug af maskinen kan afvige fra den værdi, producenten har angivet. Vær opmærksom på følgende indflydelsesfaktorer før og under brug:

■ Bruges maskinen som tilsigtet?
■ Skæres eller forarbejdes materialet korrekt?
Er maskinen i en ordentlig brugbar tilstand?
Er skæreværktøjet slebet korrekt, og er det korrekte skæreværktøj monteret?
Er der monteret holdegreb eller eks-tra vibrationsgreb, og er de fast forbundet med maskinen?

Brug kun maskinen med den hastighed, der er foreskrevet til det pågældende arbejde. Undgå maksimal hastighed, så larm og vibrationer minimeres.

■ Maskinens larm og vibrationer kan blive forøget som følge af ukorrekt brug og service. Dette medfører sundhedsskader. Sluk maskinen i disse tilfælde med det samme, og få den repareret af et autoriseret serviceværksted.
Belastningen som følge af vibrationer afhænger af det arbejde, der udføres eller af maskinens brug. Vurder belastningen, og sørg for tilstrækkelige arbejdspauser. Dermed reduceres belastningen som følge af vibrationer over hele arbejdstiden.
Bruges maskinen i længere tid, udsættes brugeren for vibrationer, hvilket kan give kredsløbsforstyrrelser ("hvide fingre"). Bær handsker, og hold hænderne varme for at minimere denne risiko. Fastslås symptomer på "hvide fingre", skal en læge opsøges med det samme. Til disse symptomer hører: Følelsesløshed, snurren, kløen, smerter, ingen kraft, eller farven eller hudens tilstand ændrer sig. Disse symptomer angår normalt fingre, hænder eller pulsen. Er temperaturerne udendørs lave (under 10 °C), er risikoen større.
- Hold længere pauser i løbet af arbejdsdagen, så du kan komme dig igen efter larm og vibrationer. Planlæg dit arbejde således, at maskiner, der danner kraftige vibrationer, bruges fordelt over flere dage.
Får du en ubehagelig fornemmelse, eller ændres hudens farve på hænderne under ma- skinens brug, skal arbejdet afbrydes med det samme. Hold nok pauser, før træthed melder sig. Uden tilstrækkelige pauser kan et hånd- arm-vibrationssyndrom opstå.
Minimer risikoen for at blive udsat for vibrationer. Plej maskinen som angivet i brugsanvisningen.
■ Skal maskinen bruges ofte, skal du henvende dig til din forhandler for at købe antivibrati- onstilbehør (f.eks. greb).
■ Fastlæg en arbejdsplan for, hvordan vibrationsbelastningen kan minimeres.

3.6.4 Larmbelastning

Støjbelastning kan ikke undgås helt med maskinen. Brug den støjende maskine på tilladte tidspunkter. Overhold hviletider, og begræns arbejdets varighed til det nødvendigste. For din egen personlige beskyttelse og for at beskytte personer i nærheden, skal der bruges høreværn.

3.6.5 Arbejder med kædesaven

ADVARSEL!

Fare for alvorlige kvæstelser.

Bruges en ufuldstændigt monteret kædesav, kan der ske alvorlige kvæstelser.

Brug først kædesaven, når den er monteret fuldstændigt.
Foretag en synskontrol før hver brug for at kontrollere, at kædesaven er fuldstændig og at der ikke er skader eller slidte komponenter. Sikkerheds- og beskyttelsesanordningerne skal være intakte.

ADVARSEL!

Fare for kvæstelser, hvis kædesaven starter utilsigtet

Hvis kædesaven startes utilsigtet, er der fare for alvorlige kvæstelser. Tag derfor batteriet af når:

Der udføres kontrol-, indstillings- og rengøringsarbejder
Arbejder på skæreudstyret
Kædesaven forlades
Transport
Opbevaring
■ Servicearbejder og reparationer
Fare

Arbejd aldrig alene.
Lad altid en forbindskasse stå parat i tilfælde af ulykke.
■ Undgå at røre ved metalgenstande, der er stukket ned jorden eller har elektrisk jordforbindelse.
Det personlige beskyttelsesudstyr består af:

Beskyttelseshjelm

Høreværn (f.eks. ørebeskytter), især under en daglig arbejdstid på mere end 2,5 timer

Sikkerhedsbukser med skæreindlæg

Solide arbejdshandsker

Sikkerhedssko med skridsikker sål og stålkappe

Brug ikke kædesaven over skulderhøjde, idet det så ikke længere er muligt at håndtere den sikkert.

■ Sluk for motoren, og sæt kædebeskyttelsen på, när du skifter opholdssted.
Sæt altid kædebeskyttelsen på saven, når du ikke bruger den, og fjern batteriet.
Læg kun kædesaven fra dig, när du har slukket for den.
Brug ikke kædesaven som løftestang eller til at flytte træ.
Træstammer, der er tykkere end sværdlængden, må kun saves over af fagfolk.
Savkæden må kun sættes på materialet, när den er kommet op i fart. Tænd aldrig for kædesaven, mens savkæden hviler på materialet.
■ Pas på, at der ikke kommer savkædeolie ned på jorden.
■ Undlad at save, när det regner, sner eller stormer.
Sikkerheds- og beskyttelsesanordningerne må aldrig deaktiveres.

4 MONTERING

ADVARSEL!

Fare for alvorlige kvæstelser.

Bruges en ufuldstændigt monteret kædesav, kan der ske alvorlige kvæstelser.

Brug først kædesaven, når den er monteret fuldstændigt.
Foretag en synskontrol før hver brug for at kontrollere, at kædesaven er fuldstændig og at der ikke er skader eller slidte komponenter. Sikkerheds- og beskyttelsesanordningerne skal være intakte.

FORSIGTIG!

Fare for snitsår.

Savkædens skarpe kanter kan forårsage snitsår under monteringen.

■ Fjern batteriet før monteringen.
Bær sikkerhedshandsker under savkædens og styreskinnens montering.

4.1 Monter styreskinnen (02, 03)

1. Træk kædebremsebøjlen (02/1) mod bøjlegrebet (02/a), så kædebremsen løsnes.

2. Drej den centrale lås (02/2) mod uret, og tag den af sammen med afdækningen (02/3).

3. Sæt styreskinnen (03/1) på styrebolten (03/2), og skub den så lang bagud, at savkæden kan monteres.

4.2 Monter savkæden (02, 03)

1. Læg savkæden på kædetandhjulet (03/3) og ned i rillen på styreskinnen (03/1).
2. Læg kæden om omstyringshjulet på enden af styreskinnen. Savkæden skal hænge en smule nedad på undersiden af styreskinnen.
3. Sæt afdækningen (02/3) på, og spænd den centrale lås (02/2) en smule.

4.3 Spænd savkæden (04, 05)

BEMÆRK

Savkæden er strammet korrekt,

■ hvis den ligger an på undersiden af styreskinnen og kan trækkes med fingrene
■ hvis den midt på styreskinnen kan løftes 3 - 4 mm med hånden

1. Kontroller, om savkæden sidder som den skal, dvs. at den ligger rigtigt om kædetandhjulet og i styreskinnen.
2. Drej drejeringen (04/1) mod afdækningen (04/2) således, at begge trekanter står over for hinden (04/a).
3. Drej den centrale lås (05/1) med uret (05/a). Spænd ikke den centrale lås helt, eller drej den en omdrejning tilbage.
4. Drej drejeringen (05/2) med uret, indtil savkæden er strammet korrekt (05/b), som beskrevet oven over.
5. Drej den centrale lås (05/1) med uret, til den er spændt til.

5 IBRUGTAGNING

FARE!

Livsfare samt fare for alvorlige kvæstelser.

Manglende kendskab til sikkerhedsanvisningerne og betjeningsanvisningerne kan medføre meget alvorlige kvæstelser samt være livsfarlige.

Læs og iagttag alle sikkerhedsanvisninger og betjeningsanvisninger i nærværende brugsanvisning samt i brugsanvisningerne, som der henvises til, før kædesaven bruges!

ADVARSEL!

Fare for alvorlige kvæstelser.

Er der beskadigede komponenter på kædesaven, kan der ske alvorlige kvæstelser.

Foretag en synskontrol før hver brug for at kontrollere, at kædesaven er fuldstændig og at der ikke er skader eller slidte komponenter. Sikkerheds- og beskyttelsesanordningerne skal være intakte.

5.1 Opladning af batteri (06, 07)

FORSIGTIG!

Brandfare under opladning!

På grund af opladerens opvarmning er der risiko for brand, hvis den står på et let antændeligt underlag, og der ikke er nok ventilation.

Brug altid kun opladeren på et ikkebrændbart underlag eller i ikkebrændbare miljøer.
Hvis disse forefindes: Hold ventilationsåbningerne frie.

BEMAERK

Oplad batteriet helt, inden apparatet bruges første gang. Batteriet kan oplades efter behag i alle ladetilstande. Batteriet tager ikke skade, hvis opladningen af-brydes.

BEMÆRK

Den automatiske registrering af ladetilstanden beskytter batteriet mod overopladning. Batteriet kan derfor blive siddende i opladeren et stykke tid, men ikke permanent.

BEMAERK

Overhold de separate brugsanvisninger til batteri og oplader.

1. Forbind batteriet (06/1) med opladeren (06/2, 06/A) og opladeren med netspændingen (06/3, 06/b). Opladningen starter. Dioden på opladeren lyser grønt, ladetilstanden ses på batteriet.

2. Hold øje med ladetilstandsviseren på batteriet (07). Fuld opladning varer ca. 2,5 timer.

Opladningen stopper automatisk, när batteri-et er helt opladet.

1. Adskil batteriet fra opladeren (06/a), og opladeren fra netspændingen (06/b).

5.2 Påfyldning af savkædeolie (08)

OBS!

Fare for beskadigelse af kædesaven

Kædesaven beskadiges helt, hvis der er for lidt eller intet savkædeolie i tanken eller hvis olien er indtørret/klæber. Indtørret/klæbende savkædeolie kan medføre beskadigelse på de olieførende komponenter eller oliepumpen.

Beskadigelse opstår, hvis der bruges en gammel olie. Brug af gammel olie kan medføre miljøskader!

■ Fyld savkædeolie i tanken til ibrugtagningen.
Brug ingen gammel olie!
■ Fyld senest igen savkædeolie i tan- ken, när batteriet skiftes.

Savkæden og styreskinnen forsynes kontinuerligt med olie af et automatisk smøresystem. Savkædeolien beskytter mod korrosion og for tidlig slitage. For at smøre savkæden tilstrækkeligt skal der altid være nok savkædeolie i tanken.

Brug kun miljøvenlig biologisk nedbrydelig kvalitetssavkædeolie til at smøre savkæden og styreskinnen. Opbevar og transporter olien i godkendte og mærkede beholdere.

Kontroller olieniveauet før arbejdet påbegyndes samt hver gang batteriet skiftes, og fyld savkædeolie på efter behov:

1. Kontroller olieniveauet i tankens kontrolvindue (08/1). Olien skal altid kunne ses. Det minimale og maksimale olieniveau må ikke overskrides.

2. Fyld savkædeolie på via påfyldningsstudsen (08/2) efter behov.

Kædesaven har en manuel kædebremse, der ved tilbageslag (kickback) udløses via kædebremsebøjlen.

Når kædebremsen udløses, stoppes savkæden og motoren hurtigt.

FARE!

Livsfare ved uagtsom brug!

Bevæges kædesaven uforsigtigt eller uforudset, kan der opstå meget alvorlige kvæstelser eller livsfare.

Arbejd sikkerhedsbevidst og meget koncentreret med kædesaven.
■ Tryk ikke på kædesavens knapper, mens kædebremsen løsnes.

ADVARSEL!

Livsfare og fare for meget alvorlige kvæstelser pga. defekt kædebremse

Fungerer kædebremsen ikke, kan der f.eks. ske tilbageslag (kickback) og den kørende kæde kan medføre meget alvorlige kvæstelser eller endda være livsfarlig for brugeren.

■ Test kædebremsen før hver brug.
Tænd ikke for kædesaven, hvis kædebremsen er defekt. Få kædesaven kontrolleret af et serviceværksted.

5.3.1 Test kædebremsen, mens motoren er slået fra (09)

1. Træk batteriet ud (se kapitel 6.3 "Isætning/udtagning af batteri (14)", side 316).
2. Træk kædebremsebøjlen (09/1) mod bøjlegrebet (09/2) for at løsne kædebremsen (09/a). Savkæden kan trækkes med fingrene.
3. Tryk kædebremsebøjlen (09/1) fremad for at slå kædebremsen til (09/b). Savkæden må ikke kunne trækkes med fingrene.

5.3.2 Test kædebremsen, mens motoren er slået til (09)

BEMÆRK

Løsn kædebremsen, hver gang kædesaven slås til.

1. Hold godt fast om bøjlegrebet og det bagerste greb.
2. Træk kædebremsebøjlen (09/1) mod bøjlegrebet (09/2) (09/a) og løsn dermed kædebremsen.
3. Start motoren.
4. Tryk kædebremsebøjlen (09/1) fremad (09/B). Savkæden og motoren skal stoppe med det samme.

6 BETJENING

FARE!

Livsfare samt fare for alvorlige kvæstelser.

Manglende kendskab til sikkerhedsanvisningerne og betjeningsanvisningerne kan medføre meget alvorlige kvæstelser samt være livsfarlige.

Læs og iagttag alle sikkerhedsanvisninger og betjeningsanvisninger i nærværende brugsanvisning samt i brugsanvisningerne, som der henvises til, før kædesaven bruges!

■ Overhold nationale bestemmelser for anvendelsestider.
- Hold godt fat om bageste greb med højre hånd og tag om bøjlegrebet med venstre hånd.
- Slip ikke grebene, mens motoren er i gang.
■ Brug ikke kædesaven:

■ hvis du er træt
føler dig utilpas
- har indtaget alkohol, medicin og narkotika

6.1 Kontroller savkædeolien

Fremgangsmåde se kapitel 5.2 "Påfyldning af savkædeolie (08)", side 315.

OBS!

Fare for beskadigelse af kædesaven

Kædesaven beskadiges helt, hvis der er for lidt eller intet savkædeolie i tanken eller hvis olien er indtørret/klæber. Indtørret/klæbende savkædeolie kan medføre beskadigelse på de olieførende komponenter eller oliepumpen.

Beskadigelse opstår, hvis der bruges en gammel olie. Brug af gammel olie kan medføre miljøskader!

• Kontroller om der er nok savkædeolie i tanken, før arbejdet påbegyndes.
  ■ Fyld efter med savkædeolie, hvis niveauet er for lavt.
  Brug ingen gammel olie!

6.2 Påtagning af bæltesystem (10) til (13)

Tag bæltesystemet på som vist på figurerne (10) til (13).

6.3 Isætning/udtagning af batteri (14)

Isætning af batteri

1. Skub batteriet (14/1) ind i bæltesystemet (14/2) (14/a), indtil det går i indgreb.

Træk batteriet ud

1. Tryk på udløsningsknappen (14/3) på batteriet (14/1), og hold den inde.
2. Træk batteriet (14/1) ud (14/b).

6.4 Oprettelse af spændingsforsyning (15, 16)

Montér forbindelseskablet

1. Hold forbindelseskablets første stik (15/1) ind mod styretappen og styrenoten på bæltesystemets stik (15/2), sæt det i, og drej det let med uret, indtil låse- og udløserkontakten (15/3) går hørbart i indgreb.
2. Hold forbindelseskablets andet stik (16/1) ind mod styretappen og styrenoten på maskinens stikbøsning (16/2), skub det ind i stikbøsningen (16/a), og drej det let med uret, indtil låse- og udløserkontakten (16/3) går hørbart i indgreb.

Afmontér forbindelseskablet

1. Træk läse- og udløserkontakten (15/3) tilbage (15/b), drej stikket lidt mod venstre, og træk det ud (15/c).
2. Træk låse- og udløserkontakten (16/3) tilbage, drej stikket lidt mod venstre, og træk det ud af maskinens stikbøsning (16/2) (16/b).

6.5 Tænd og sluk for motoren (17)

FORSIGTIG!

Der dannes kraftig støj under kædesavens brug, hvilket kan forårsage høreskader.

Bær høreværn under arbejdet med kædesaven.

BEMÆRK

Løsn kædebremsen, hver gang kædesaven slås til.

Start motoren:

1. Løsn kædebremsen.
2. Tryk på spærreknappen (17/1) med tommelfingeren, og hold den inde.

3. Tryk på gashåndtaget (17//2), og hold det inde.

4. Slip spærreknappen (17/1). Spærreknappen skal ikke længere trykkes ind, när kædesaven er startet. Spærreknappen skal forhindre, at kædesaven startes utilsigtet.

Sluk motoren:

1. Slip gashåndtaget (17/2).

6.6 Test kædebremsen

Fremgangsmåde se kapitel 5.3 "Kædebremsens funktionstest", side 315.

ADVARSEL!

Livsfare og fare for meget alvorlige kvæstelser pga. defekt kædebremse

Fungerer kædebremsen ikke, kan der f.eks. ske tilbageslag (kickback) og den kørende kæde kan medføre meget alvorlige kvæstelser eller endda være livsfarlig for brugeren.

■ Test kædebremsen før hver brug.
Tænd ikke for kædesaven, hvis kædebremsen er defekt. Få kædesaven kontrolleret af et serviceværksted.

6.7 Forhøjelse/forringelse af savkædens hastighed [Eco-mode/Power-mode funktion] (18)

Med Eco-mode/Power-mode funktionen kan du forhøje eller forringe savkædens hastighed efter ønske. Batteriets driftstid falder ved højere hastighed (Power-mode).

1. Tryk på knappen (18/1). LED'en (18/2) lyser, när Power-mode er tilsluttet.
2. Tryk igen på knappen (18/1) for at slukke for Power-mode.

Når maskinen slukkes og tændes igen, starter den med den sidst valgte indstilling.

6.8 Kontroller batteriets ladetilstand "Motion Detection" (07)

Batteriets ladetilstand ses oven på batteriet. Tilstanden vises automatisk et par sekunder, när batteriet rystes let.

1. Ryst batteriet. Ladetilstandens dioder lyser afhængigt af batteriets ladetilstand.

2. Aflæs ladetilstanden:

Visning af batteriets ladetilstand

Lysdioder Visning

Rød (07/1)	■ Lyser: Batteriet er helt afladet.■ Blinker hele tiden 1 gang: fejl, der kan afhjælpes, f.eks. for høj eller for lav temperatur.■ Blinker hele tiden 2 gange: Hardwarefejl, f.eks. er batteriet defekt.
Grøn (07/2)	Lyser: Batteriet er opladet >0 %.
Grøn (07/3)	Lyser: Batteriet er opladet >25 %.
Grøn (07/4)	Lyser: Batteriet er opladet >50 %.
Grøn (07/5)	Lyser: Batteriet er opladet >75 %.

Under opladningen blinker den grønne diode og viser den aktuelle ladetilstand. De grønne dioder lyser permanent for lavere ladetilstande.

Hvis batteriets driftstid mindskes væsentligt på trods af, at det er blevet ladet helt op, er batteriet opbrugt og skal erstattes med et nyt originalbatteri.

7 ARBEJDSMÅDE OG ARBEJDSTEKNIK

BEMAERK

Der afholdes med jævne mellemrum kurser i håndtering af kædesave og træfældning.

FARE!

Livsfare på grund af utilstrækkeligt faglig viden!

Utilstrækkelig faglig viden kan være skyld i meget alvorlige kvæstelser og endda dødsfald!

Kun instruerede og erfarne personer må fælde og afgrene træer.

FARE! Livsfare ved træ, der splintrer!

Der er fare for særdeles alvorlige kvæstelser og endda dødsfald ved træsplinter, der rives løs!

Fjern løse spåner og træsplinter fra materialet, der skal saves.

7.1 Træfældning (19, 20)

Vær opmærksom på følgende punkter før og under træfældningen:

Når træer skal fældes, skal det sikres, at andre personer ikke udsættes for farer, at forsyningsledninger ikke berøres og at der ikke kan ske tingsskader. Kommer et træ til at berøre en forsyningsledning, skal forsyningselskabet informeres herom med det samme.
Pas også på andre personers ejendom, dyr eller ting. Disse må ikke være i fareområdet. Informer ejeren med det samme i tilfælde af skader.
Sikkerhedsafstanden mellem andre arbejdspladser eller genstande skal være på mindst 2½ gange træets længde.

Bedøm træets faldretning. Træet faldretning bestemmes ved:

■ træets naturlige hældning
■ større grenes placering
træets højde
- flere grene på den ene end på den anden side af træet
niveauforhold/skråning
Asymmetrisk vækst, skader i træet
■ vindretning og vindhastighed
snebelastning

Arbejd altid oven over træet, der skal fældes, hvis det vokser på en skråning.

Forvis dig om, at der ikke er forhindringer i den forud fastlagte undvigelsesvej. Undvigelsesvejen skal være ca. 45° skråt bagud i forhold til faldretningen (19).

Der skal laves et forhug og et fældesnit for at fælde et træ.

1. Anbring barkstødet sikkert på træmaterialet, der skal saves ved fælde- og afkortningssnit.
2. Sav først vandret ind (20/C), og derefter skråt fra oven i en vinkel på mindst 45° for at save

forhugget ud. På denne måde undgås det, at kædesaven klemmes fast, när det andet kærvsnit skæres. Forhugget skal være så langt nede ved jorden som muligt og anbringes i den ønskede faldretning (20/E). Dybden skal være på ca. 1/4 af stammens diameter.

1. Sav nøjagtigt vandret ind for at danne et fældesnit (20/D) på den modsatte side af forhugget. Fældesnittet skal være 3-5 cm over det vandrette snit i forhugget.

2. Sav fældesnittet (20/D), så der stadig er en fældekam (20/F) på mindst 1/10 af stammens diameter mellem forhugget (20/C) og fældesnittet (20/D). Denne fældekam forhindrer, at træet drejer og falder i den forkerte retning. Idet fældesnittet (20/D) kommer tættere og tættere på fældekammen (20/F), bør træet begynde at falde. Sav ikke fældekammen igennem!

Hvis træet falder, mens der saves:

Afbryd fældesnittet, hvis træet eventuelt falder i den forkerte retning eller bøjer sig tilbage og klemmer kædesaven fast. Driv en kile af træ, kunststof eller aluminium ind for at åbne snittet og rette træet ind efter den ønskede faldretning.
Træk straks kædesaven ud af snittet, slå den fra, og læg den væk.
Træk dig tilbage til undvigelsesområdet.
■ Pas på nedfaldende grene og kviste.

1. Hvis træet bliver stående, skal du få træet til at falde kontrolleret ved at drive kiler ind i fældesnittet.

Bemærk: Der må kun anvendes kiler af træ, kunststof eller aluminium.

1. Når du er færdig med at save, skal du straks tage høreværnet af, og være opmærksom på signaler eller advarselsråb.

Indstik-, længde- og hjertesnit bør kun udføres af erfarne eller instruerede personer (20).

FARE! Livsfare ved faldende træer!

Hvis det ikke er muligt at undvige bagud, när træet falder, er der fare for alvorlig kvæstelse eller endda dødsfald!

Begynd først at fælde, når du har sikret dig, at du kan vige uhindret tilbage fra træet, der skal fældes.

FARE!

Livsfare ved et træ, der falder ukon- trolleret!

Der er fare for særdeles alvorlige kvæstelser og endda dødsfald ved træer, der falder ukontrolleret!

For at sikre at et træ falder kontrolleret, skal der være en fældekam på ca. 1/10 af træets diameter mellem forhugget og fældesnittet.
■ Fæld ikke, hvis det blæser.

7.2 Afgrening (21)

Afgrening er afskæring af grene på det fældede træ. Vær opmærksom på følgende punkter:

■ Støt kædesaven med barkstødet på træstammen under arbejdet.
Lad først større nedadvendte grene, der støtter træet, blive siddende.
■ Sav mindre grene over med ét snit.
Skær systematisk grenene efter hinanden af træet (21/a). Fjern først de grene, der generer. Derefter grene, der forårsager spændinger. Skær til sidst hovedgrenen af ved basis.
■ Skær frit hængende grene af oppefra (21/b) og ikke nedefra.
Pas på grene, der er i spænd, og sav dem over nedefra og op (21/c), for at undgå at kædesaven kommer til at sætte sig fast.

7.3 Afkortning af træer (22 - 25)

Afkortning er opdeling af det fældede træ i dele. Vær opmærksom på følgende punkter:

Sørg for fast stand og jævn fordeling af din krops vægt på begge fødder. Stammen bør understøttes af grene, bjælker eller kiler.
Arbejd altid oven over træstammen på skråninger, da der er risiko for, at træstammen kan rulle væk (22).
Før kædesaven således, at alle kroppens de- le holdes uden for savkædens forlængede svingområde.
Sæt barkstødet på lige ved siden af snitkan- ten, og lad kædesaven dreje rundt om dette punkt. Pas på ikke at trykke, når saven er ved at gå helt igennem.
For at have fuld kontrol over kædesaven, når der skæres, skal trykket reduceres til sidst i skæringen, uden at det faste hold om kædesavens greb løsnes.
■ Pas på, at savkæden ikke berører jorden.

■ Vent, til savkæden står stille, før du fjerner kædesaven efter et afsluttet snit.
■ Sluk altid for kædesavens motor, før du går hen til det næste træ.

Træstammen hviler i hele sin længde på jorden:

■ Sav gennem træstammen ovenfra (23/a), og pas på ikke at save ned i jorden.

Træstammen hviler på den ene ende:

For at undgå træsplinter og at kædesaven kommer til at sætte sig fast, skal du først save 1/3 af stammens diameter igennem nedefra (24/a) og derefter resten ovenfra og ned til det underliggende snit (24/b).

Træstammen hviler på begge ender:

For at undgå træsplinter og at kædesaven kommer til at sætte sig fast, skal du først save 1/3 af stammens diameter igennem oppefra (25/a) og derefter resten nedefra og op til det øverste snit (25/b).

FARE!

Livsfare ved tilbageslag (kickback)!

Sker der et tilbageslag (kickback), kan brugeren blive livsfarligt kvæstet.

■ Overhold ubetinget tiltagene for at undgå tilbageslag!

7.4 Afkortning af bygningstømmer

Ved dette arbejde skal følgende punkter overholdes:

Brug et sikkert saveunderlag (savbuk, kiler, bjælker).
■ Sørg for sikkert fodfæste, og at kroppen er i balance.
■ Sørg for at sikre rundstokke mod at dreje.
Savkæden må kun sættes på materialet, när den er kommet op i fart. Tænd aldrig for kædesaven, mens den hviler på materialet.
- Hold aldrig træet fast med foden, og lad aldrig en anden holde træet fast for dig.

8 SERVICE OG VEDLIGEHOLDELSE

ADVARSEL!

Fare for snitsår

Der er fare for snitsår, hvis de skarpe, bevægende dele samt skæreværktøjet berøres.

■ Sluk altid for apparatet, før vedligeholdelse, pleje og rengøring udføres. Tag batteriet ud.
Bær altid handsker under vedligeholdelse, pleje samt rengøring af apparatet.

Kædesaven opfylder alle relevante sikkerhedsnormer. Kun kvalificerede fagfolk må udføre reparationer og kun ved at bruge originale reservedele.

Hver gang kædesaven har været i brug, skal den kontrolleres for slitage, og beskadigede dele skal i givet fald udskiftes.
- Redskabet må ikke udsættes for vand eller fugt. Kunststofdele rengøres med en fugtig klud. Brug ingen rengørings- eller opløsningsmidler.
■ Rens udluftningsslidserne, när de er dækket til.
Kædesaven må ikke sprøjtes ren med vand. Brug ingen højtryksrenser.
Brug kun reservedele, der er godkendt af producenten.

8.1 Kontrol af kædestramningen

Kontroller kædestramningen med hyppige mellemrum, da nye kæder strækker sig.

Kæden bliver længere under driftstemperatur og hænger en smule.

BEMÆRK

Savkæden er strammet korrekt,

■ hvis den ligger an på undersiden af styreskinnen og kan trækkes med fingrene
■ hvis den midt på styreskinnen kan løftes 3 - 4 mm med hånden

FORSIGTIG!

Fare for kvæstelse, hvis savkæden springer af!

Er savkæden ikke strammet nok, kan kæden springe af under driften og forår-sage kvæstelser.

• Kontroller jævnligt kædestramningen. Kædestramningen er for ringe, hvis drivleddene går ud af rillen på undersiden af styreskinnen.
  Stram savkæden korrekt, hvis kædestramningen er for ringe.

8.2 Slibning af savkæden (26)

FARE!

Livsfare ved tilbageslag (kickback)!

Sker der et tilbageslag (kickback), kan brugeren blive livsfarligt kvæstet.

■ Savkæden skal slibes korrekt!

BEMAERK

Uerfarne brugere af savkæden bør få slebet savkæden af en fagkyndig fra kundeservicen.

Savkæden skal af hensyn til både sikkerhed og effektivitet altid være skarp.

Skærpning er nødvendig, när:

Savspånerne har form af støv.
Der kræves større kraft for at skære.
■ Snittet ikke bliver lige.
■ Vibrationerne tager til.

Hvis skærpningen overlades til et specialiseret kundeservicecenter, kan arbejdet udføres med egnet værktøj, som sikrer minimal fjernelse af materiale og en ensartet skarphed på alle tænder.

Savkæden kan skærpes med specielle rundfile, hvis diameter er tilpasset den pågældende kæde-type (se kapitel 8.6 "Tabel over kædevedligeholdelse", side 321). Dette kræver øvelse og omhu, så tænderne ikke beskadiges.

Til slibning af savkæden:

1. Sluk for kædesaven, og fjern batteriet.
2. Løsn kædebremsen.
3. Opspænd styreskinnen fast med den monterede savkæde i en egnet skruetvinge. Sørg for, at savkæden kan bevæge sig frit.

4. Stram savkæden, hvis den er løs.

5. Sæt filen i det dertil hørende styr, og før derefter filen ind i tandens udsparing. Sørg for at opretholde en ensartet hældning i overensstemmelse med tandprofilen.

6. Udfør kun enkelte filetag og udelukkende fremad, og gentag arbejdstrinnet på alle tænderne, der vender i samme retning (højre eller venstre).
7. Vend styreskinnen om i skruestikken, og gen-tag arbejdstrinnet på de resterende tænder.
8. Kontrollér, at rytteren ikke stikker oven for prøveværktøjet. Hvis den gør det, skal det overskydende materiale fjernes ved hjælp af en fladfil, og profilen afrundes.
9. Efter skærpningen skal spåner og støv fra arbejdet fjernes, og savkæden skal smøres i et oliebad.

Kæden skal udskiftes, när:

■ Tændernes længde er mindre end 5 mm;

Hvis markeret: Markeringen på leddenes tænder blev underskredet;

■ Leddenes slør ved kædenitterne bliver for stort.

8.3 Rengøring af kædehjulets indre

Rengør altid kædesaven omhyggeligt efter brug.

1. Tag batteriet af, og læg kædesaven på et stabilt underlag.
2. Skru afdækningen til kædetandhjul af.
3. Rengør det indvendige rum med en pensel.
4. Tag savkæden af, og tag styreskinnen af.
5. Rengør noten i styreskinnen og olieindgangsboringen.

8.4 Omstilling af hurtigspændeanordningen (27)

1. Tag styreskinnen (27/1) af: Skru skruen (27/2) ud, og løsn adapterpladen med strammehager (27/3) på styreskinnen.

2. Vend styreskinnen omkring længdeaksen.

3. Placer adapterpladen med strammehagerne igen på styreskinnen, og fastgør den med krydskærvsskruen.

4. Monter styreskinnen igen (se kapitel 4.1 "Monter styreskinnen (02, 03)", side 313).

Kontroller styreskinnen med jævne mellemrum for beskadigelse. Fjern evt. graten (28/1), dvs. fil af i en vinkel på 45° (28/2).

Vend styreskinnen

For at undgå at styreskinnen slides for meget på den ene side, skal den vendes, hver gang kæden slibes eller skiftes.

1. Omstil hurtigspændeanordningen på styreskinnen (se kapitel 8.4 "Omstilling af hurtigspændeanordningen (27)", side 321).
2. Vend styreskinnen.

Smør styreskinnen

1. Rengør skinnenoten (28/3) og olieindgangsboringerne (28/4) omhyggeligt.
2. Rengør smøreboringen (29/1) omhyggeligt på begge sider.
3. Pres fedt ind på begge sider med en fedtpistol (29/2), indtil der kommer fedt ud af spidserne på stjernehjulet. Drej samtidigt på stjernehjulet.

8.6 Tabel over kædevedligeholdelse

ADVARSEL!

Fare for alvorlige kvæstelser.

Er der en ikke godkendt savkæde eller styreskinne på kædesaven, kan der ske alvorlige kvæstelser.

Brug kun godkendte savkæder og styreskinner.

Savkæde (styr- skinne)	Fildiameter Hovedvinkel Underskåret vinkel			Hovedets hæld- ningsvinkel (55°)	Dybdemål
		Værktøjets drejevinkel	Værktøjets hældningsvin- kel	Sidevinkel
90PX040X (104MLEA041)	4,5 mm 30° 0° 75° 0,025"
91P045X (120SDEA041)	5/32" 30° 0° 85° 0,025"
91PX052X (140SDEA041)	5/32" 30° 0° 85° 0,025"
Dybdemål Fil

9 TRANSPORT

ADVARSEL!

Livsfare samt fare for alvorlige kvæstelser.

En kørende savkæde kan medføre meget alvorlige kvæstelser samt være livsfarligt under en transport.

Bær og transporter aldrig kædesaven, mens savkæden kører.
Udfør de ovenstående tiltag før transporten.

Udfør følgende tiltag før transporten:

1. Sluk for kædesaven, og fjern batteriet.
2. Sæt kædebeskyttelsen på.
3. Bær kun kædesaven i bøjlegrebet. Styreskinne og savkæde vender bagud.
4. I køretøjer: Sørg for, at kædesaven ikke kan vippe, blive beskadiget eller at kædeolien kan sive ud.

10 OPBEVARING

Rengør altid kædesaven efter brug. Opbevar den i et aflåst rum og utilgængeligt for børn.

Udfør følgende arbejdstrin, hvis saven ikke bruges i over 30 dage:

■ Sluk for kædesaven, og fjern batteriet.
■ Tøm olietanken til savkædeolien.
Tag savkæden og styreskinnen af, rengør dem, og smør dem med rustbeskyttelsesolie.
■ Rengør kædesaven omhyggeligt, og opbevar den i et tørt rum.

OBS!

Fare for beskadigelse af kædesaven

Indtørret/klæbende savkædeolie kan ved længere opbevaring medføre beskadigelse på de olieførende komponenter eller oliepumpen.

Aftap savkædeolien fra kædesaven før længere tids opbevaring.

11 BORTSKAFFELSE

Henvisninger til loven om elektrisk og elektronisk udstyr (EEE)

Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Udtjente batterier samt udtjente genopladelige batterier, som ikke er fast monteret i det brugte redskab, skal tages ud, før redskabet smides ud! Bortskaffelsen af batterier er reguleret af loven.
Ejeren eller brugeren af elektrisk og elektro-nisk udstyr er forpligtet til at tilbagesende red-skabet efter brug iht. loven.
Slutbrugeren er selv ansvarlig for at slette alle personlige data på det gamle redskab!

Symbolet på en overstreget affaldsspand betyder, at elektrisk og elektronisk udstyr ikke må smides ud med det almindelige husholdningsaffald.

Elektrisk og elektronisk udstyr kan afleveres uden vederlag de følgende steder:

■ Offentlige affaldsdeponier (f.eks. kommunale lossepladser)
Forretninger, der sælger elektrisk udstyr (stationære og online), hvis forhandleren er forpligtet til at tage redskabet retur eller hvis forhandleren tilbyder dette selv.

Disse informationer gælder kun for udstyr, der er installeret og solgt i EU-lande, hvor EU-direktivet 2012/19/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af elektrisk og elektronisk udstyr.

Henvisninger til batteriloven

Udtjente batterier og genopladelige batterier må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Følg anvisningerne i betjenings- eller monteringsvejledningen om sikker udtagning af batterier eller genopladelige batterier fra det elektriske udstyr samt for informationer om deres type eller kemiske system.
Ejeren eller brugeren af batterier og genopladelige batterier er forpligtet til at tilbagesende redskabet efter brug iht. loven. Returneringen

er begrænset til en normal husholdningsmængde.

Udtjente batterier kan indeholde skadelige stoffer eller tungmetaller, som skader miljøet samt menneskers sundhed. Genbruges udtjente batterier samt de indeholdte ressourcer, er dette med til at beskytte vigtige ressourcer.

Symbolet på en overstreget affaldsspand betyder, at batterier og genopladelige batterier ikke må smides ud med det almindelige husholdningsaffald.

Står tegnene Hg, Cd eller Pb under affaldsspan- den, betyder dette følgende:

Hg: Batteriet indeholder mere end 0,0005 % kviksølv
Cd: Batteriet indeholder mere end 0,002 % cadmium
■ Pb: Batteriet indeholder mere end 0,004 % bly

Batterier og genopladelige batterier kan afleveres uden vederlag de følgende steder:

■ Offentlige affaldsdeponier (f.eks. kommunale lossepladser)
Forretninger, der sælger batterier og genopladelige batterier
- Indsamlingssteder, der tager brugte batterier tilbage
■ Producentens indsamlingssteder (hvis denne ikke er medlem af den kollektive tilbagetagelsesordning)

Disse informationer gælder kun batterier og genopladelige batterier, der er solgt i EU-lande, og hvor EU-direktivet 2006/66/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af batterier og genopladelige batterier.

12 KUNDESERVICE/SERVICE

Henvend dig til nærmeste AL-KO serviceværksted ved spørgsmål til garanti, reparation eller reservedele. Disse oplysninger findes på internettet på adressen:

Kædesav CS 4235
Art.-nr. 113616
Tomgangshastighed 15 – 20 m/s
Driftshastighed 7 – 20 m/s
Deling kædehjul 3/8"
Kædebremse Ja (elektrisk, PCB og brem-	sestand)
Kædens efterløbstid (DIN EN 60745-2-13 – 19.107) maks. 0,15 s
Kædens efterløbstid (DIN EN 50144-2-13:2001 – 18.104) maks. 2 s
Aktivering af kæden To gange
Volumen kædeolietank 250 ml
Vægt med styreskinne og savkæde 3,80 kg
Vægt uden styreskinne og savkæde 3,15 kg
Overbelastningsbeskyttelse Nej
Lydeffektniveau LwA (DIN EN ISO 3744) 108 dB(A)
Lydtrykniveau LpA 88 dB(A)	K = 3,0 dB(A)
Vibrationsværdi (DIN EN 28662-1)*	2,5 m/s ^2 K = 1,5 m/s ^2

Savkæde	90PX040X	91PX045X	91PX052X
Drivleddets tykkelse	1,1 mm	1,27 mm	1,27 mm
Styreskinne	104MLEA041	120SDEA041	140SDEA041
Styreskinnens længde	10" / 25 cm	12" / 30 cm	14" / 35 cm
Klippelængde	17 cm	22 cm	27 cm

* Bemærkninger:

Den anførte vibrationsemissionsværdi er målt iht. en normeret metode og kan bruges til at sammenligne et elværktøj med et andet.
Den anførte vibrationsemissionsværdi kan også bruges til en begyndende vurdering af eksponeringer (graden af vibrationseksponering).
Vibrationsemissionsværdien kan under den daglige brug være anderledes end den anførte værdi, alt efter den måde elværktøjet bruges.
Prøv at holde belastningen fra vibrationerne så lav som muligt. Eksempler på reducing af vibrationsbelastningen er brugen af handsker under værktøjets brug samt at nedsætte brugstiden. Der skal tages højde for alle aspekter af driftscyklussen (for eksempel tider, hvor elværktøjet er slået fra og tider, hvor det er tilsluttet, men kører uden belastning).

Batteri 127390
Mærkespænding 36 V (42 V maks.)
Mærkekapacitet 7,5 Ah
Opladningstid ca. 150 min

Oplader 127391
Netspænding 230 V (AC)
Netfrekvens 50 Hz
Udgangsspænding 42 V (DC)
Temperaturområde ved drift 0 °C – +40 °C

14 HJÆLP VED FORSTYRRELSER

FORSIGTIG!

Fare for kvæstelse

Skarpe samt bevægende apparatdele kan medføre kvæstelser.

Brug beskyttelseshandsker under vedligeholdelse, pleje samt rengøring af apparatet!
■ Sluk for apparatet, og fjern batteriet!

Fejl Årsag Afhjælpning
Motoren kører ikke. Der er ingen	batterispænding.	Lad en elektriker kontrollere strømforsyningen.
	Overbelastningssikringen har slået fra.	Vent, indtil overbelastningssikringen genopretter strømforsyningen.
	Kædebremse tilsluttet. Løsn kædebremsen.
Styreskinnen og savkæden bliver varme. Røgudvikling.	Savkæden er for stram. Løsn kædespændingen.
	Olietanken er tom.	Fyld savkædeolie i.Kontroller olietanken for beskadigelser
	Olieadgangsboringen og/el-ler noten i styreskinnen er snavsede.	Rengør olieadgangsboringen og no-ten i styreskinnen.
Motor i gang, men savkæden bevæger sig ikke.	Savkæden er for stram. Løsn kædespændingen.
	Fejl i maskinen	Kontakt AL-KO-servicested.
Savkæden frembringer træstøv i steder for træspåner. Kæde-saven skal trykkes gennem træet.	Savkæden er stump.	Slib savkæden, eller opsøg AL-KO serviceafdelingen.
Maskinen vibrerer usædvan-ligt.	Fejl i maskinen	Kontakt AL-KO-servicested.

BEMÆRK

Ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe, bedes du henvende dig til vores kundeservice.

15 GARANTI

Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.

Vores garanti gælder kun, hvis:

■ brugsanvisningen følges
■ apparatet behandles korrekt
■ der bruges originale reservedele

Garantien bortfalder ved:

■ egenhændige forsøg på reparation
■ egenhændige tekniske ændringer
■ ukorrekt brug

Følgende er ikke omfattet af garantien:

■ Lakskader, der skyldes normal slitage
■ Sliddele, der er markeret med ramme (x) på reservedelslisten

Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor apparatet er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.

16 OVERSÆTTELSE AF DEN ORIGINALE EF-OVERENSSTEMMELSESERKLÆRING

Vi erklærer hermed, at dette produkt ved salg opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne samt de produktspecifikke standarder.

Produkt

Batteridreven kædesav

Serienummer

G4013022

Type

CS 4235

Lydtryksniveau

EN ISO 3744

målt/garanteret

103,3 dB(A) / 108 dB(A)

EF-typegodkendelse

M6A-17 12-47028

Producent

3 Säkerhetsanvisningar 330

Montera anslutningskabeln

Demontera anslutningskabeln

3 Sikkerhetshenvisninger.... 354

Fare for skader pga. ikke tiltenkt bruk!

2.4 Sikkerhets- og beskyttelsesanordninger

ADVARSEL!

2.4.3 Overlastbeskyttelse

3.3 Årsaker til tilbakeslag, og hvordan man unngår dem

Uleselige sikkerhetshenvisninger og betjeningsanvisninger kan føre til de alvorligste personskader, inkludert død.

Les og følg alle sikkerhetshenvisninger og betjeningsanvisninger i denne bruksanvisningen samt bruksanvisninger som det vises til, før kjedesagen tas i bruk.

ADVARSEL!

Fare for alvorlige skader.

• Driv alltid laderen på et ikke-brennbart underlag og i ikke-antennelige omgivelser.
  Hvis aktuelt: Ventilasjonshullene må ikke tildekkes.

MERK

Kjedesagen har en manuell kjedebremse som evt. kan utløses ved et tilbakeslag (kickback) fra kjedebremsbøylen.

Uleselige sikkerhetshenvisninger og betjeningsanvisninger kan føre til de alvorligste personskader, inkludert død.

Les og følg alle sikkerhetshenvisninger og betjeningsanvisninger i denne bruksanvisningen samt bruksanvisninger som det vises til, før kjedesagen tas i bruk.

Ladetilstandsindikeringer på batteriet

Lysdioder Visninger

7.1 Felle trær (19, 20)

Ukontrollert fallende trær kan føre til meget alvorlige skader eller dødsulykker!

Ved dette arbeidet skal det tas hensyn til følgen-de punkter:

Av hensyn til sikkerheten og effektiviteten må sagkjedet alltid være godt slipt.

Sliping er nødvendig när:

Kjedet må byttes när:

Et sagkjede som er i gang, kan føre til alvorlige personskader og død.

Symbolet med søppelspann med strek over betyr at elektro- og elektronikkapparater ikke kan kastes i husholdningsavfallet.

Elektro- og elektronikkapparater kan leveres gratis inn på følgende steder.

■ offentlige avfallshändterings- eller innsamlingssteder (f.eks. kommunale renovasjonsstasjoner)
butikker for elektroapparater (fysiske og virtuelle) såfremt butikken er forpliktet til retur eller tilbyr dette frivillig.

Følgende omfattes ikke av garantien:
