Produkttyp	Akku-Kettensäge
Marke	SOLO
Modell	CS 4235
Batteriespannung	36 V (max. 42 V)
Batteriekapazität	7,5 Ah
Ladezeit	Ca. 150 Minuten
Kettenlaufgeschwindigkeit im Leerlauf	15–20 m/s
Kettenlaufgeschwindigkeit unter Last	7–20 m/s
Öltankkapazität	250 ml
Gewicht (mit Führungsschiene und Kette)	3,80 kg
Gewicht (ohne Führungsschiene und Kette)	3,15 kg
Schallleistungspegel (LwA)	108 dB(A)
Schalldruckpegel (LpA)	88 dB(A)
Vibrationswert	2,5 m/s² (K=1,5 m/s²)
Führungsschienenlängen	25 cm / 30 cm / 35 cm
Kettenteilung	3/8"
Kettenbremse	Ja, manuell mit Handschutz
Automatische Schmierung	Ja
Überlastschutz	Ja (automatische Abschaltung)
Stromversorgung	Lithium-Ionen-Akku (36 V)
Bestimmungsgemäße Verwendung	Leichte Holzarbeiten, Gartenarbeit
Lieferumfang	Kettensäge, Führungsschiene, Kette, Kettenschutz, Anleitung
Garantie	Gesetzlich gegen Materialfehler

Häufig gestellte Fragen - CS 4235 SOLO

Wie starte ich die Kettensäge CS 4235?

Stellen Sie sicher, dass die Kettenbremse gelöst ist (ziehen Sie den Handschutz in Richtung Griff). Drücken und halten Sie den Sperrknopf (17/1), dann drücken Sie den Gashebel (17/2). Lassen Sie den Sperrknopf nach dem Start los. Zum Stoppen lassen Sie den Gashebel los.

Wie spanne ich die Kette richtig?

Drehen Sie den Drehring (04/1) in Richtung des Gehäuses, bis die beiden Dreiecke aufeinander zeigen. Drehen Sie die Zentralverriegelung (05/1) im Uhrzeigersinn, ohne sie vollständig festzuziehen. Drehen Sie den Drehring (05/2) im Uhrzeigersinn, bis die Kette gespannt ist: Sie sollte in der Mitte der Führungsschiene um 3 bis 4 mm angehoben werden können. Ziehen Sie dann die Zentralverriegelung fest.

Welches Öl für die Kette verwenden?

Verwenden Sie ausschließlich biologisch abbaubares Kettenöl von ökologischer Qualität. Verwenden Sie niemals Altöl oder Mineralöl. Füllen Sie den Tank (250 ml) vor jedem Gebrauch und prüfen Sie den Füllstand durch das Schauglas.

Wie lade ich den Akku?

Schließen Sie den Akku (127390) an das Ladegerät (C150 Li, Art.-Nr. 127391) an, dann verbinden Sie das Ladegerät mit dem Stromnetz (230 V AC). Der Ladevorgang dauert ca. 150 Minuten. Die LEDs zeigen den Ladezustand an. Der Akku kann jederzeit ohne Überladegefahr geladen werden.

Was tun, wenn die Kette nicht läuft, obwohl der Motor läuft?

Überprüfen Sie zuerst die Spannung der Kette: Wenn sie zu straff ist, lockern Sie sie. Wenn das Problem weiterhin besteht, könnte ein interner Defekt vorliegen. Wenden Sie sich an den AL-KO Kundendienst.

Wie teste ich die Kettenbremse?

Testen Sie vor jedem Gebrauch die Kettenbremse: Bei ausgeschaltetem Motor schieben Sie den Handschutz nach vorne; die Kette darf sich nicht bewegen. Bei eingeschaltetem Motor schieben Sie den Handschutz nach vorne; die Kette und der Motor müssen sofort stoppen. Wenn nicht, benutzen Sie die Kettensäge nicht und lassen Sie sie reparieren.

Welche Schutzausrüstung wird empfohlen?

Tragen Sie stets einen Schutzhelm, Gehörschutz, Schutzbrille, feste Arbeitshandschuhe, Schnittschutzhose und Sicherheitsschuhe mit rutschfester Sohle.

Wie lagere ich die Kettensäge für längere Zeit?

Entfernen Sie den Akku, leeren Sie den Öltank, reinigen Sie die Kettensäge, nehmen Sie die Kette und die Führungsschiene ab, reinigen Sie sie und ölen Sie sie leicht ein. Lagern Sie sie an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern.

Was tun bei Rückschlag (Kickback)?

Halten Sie die Kettensäge fest mit beiden Händen, Daumen um die Handgriffe. Die Kettenbremse wird bei einem Rückschlag automatisch aktiviert, um die Kette zu stoppen. Überprüfen Sie nach dem Vorfall die Kettenbremse, bevor Sie fortfahren.

Wo finde ich Ersatzteile und Kundendienst?

Kontaktieren Sie den nächstgelegenen AL-KO Kundendienst. Die Kontaktdaten finden Sie auf der AL-KO-Website. Verwenden Sie ausschließlich Original-Ersatzteile.

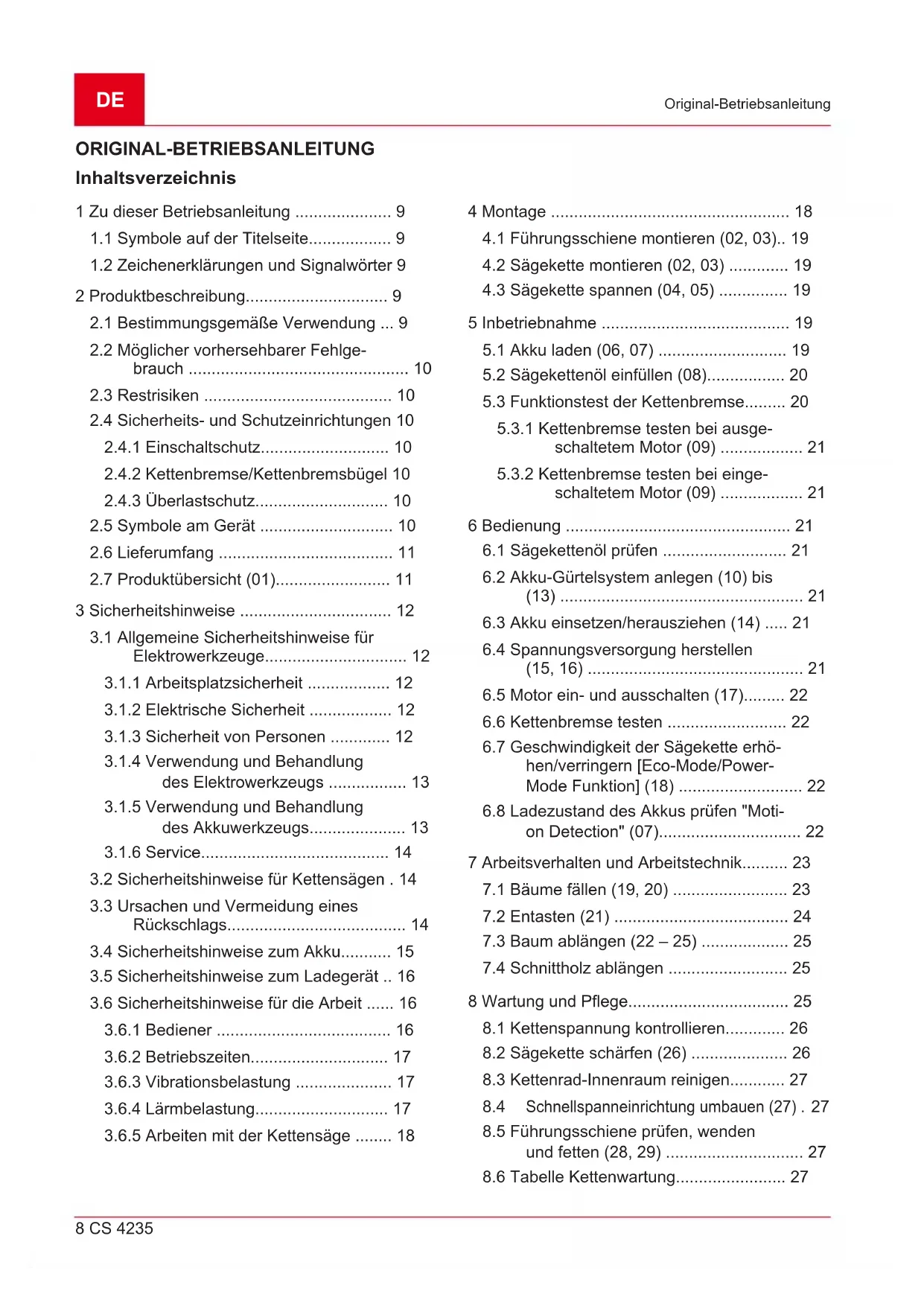

BEDIENUNGSANLEITUNG CS 4235 SOLO

ORIGINAL-BETRIEBSANLEITUNG

Inhaltsverzeichnis

1 Zu dieser Betriebsanleitung ...... 9

1.1 Symbole auf der Titelseite...... 9
1.2 Zeichenerklärungen und Signalwörter 9

2 Produktbeschreibung...... 9

2.1 Bestimmungsgemäße Verwendung ... 9
2.2 Möglicher vorhersehbarer Fehlgebrauch 10
2.3 Restrisiken 10
2.4 Sicherheits- und Schutzeinrichtungen 10

2.4.1 Einschaltschutz.... 10
2.4.2 Kettenbremse/Kettenbremsbügel 10
2.4.3 Überlastschutz.... 10

2.5 Symbole am Gerät 10
2.6 Lieferumfang 11
2.7 Produktübersicht (01)...... 11

3 Sicherheitshinweise 12

3.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge.... 12

3.1.1 Arbeitsplatzsicherheit ...... 12
3.1.2 Elektrische Sicherheit ...... 12
3.1.3 Sicherheit von Personen ..... 12
3.1.4 Verwendung und Behandlung des Elektrowerkzeugs .... 13
3.1.5 Verwendung und Behandlung des Akkuwerkzeugs.... 13
3.1.6 Service.... 14

3.2 Sicherheitshinweise für Kettensägen . 14
3.3 Ursachen und Vermeidung eines Rückschlags.... 14
3.4 Sicherheitshinweise zum Akku...... 15
3.5 Sicherheitshinweise zum Ladegerät .. 16
3.6 Sicherheitshinweise für die Arbeit ..... 16

3.6.1 Bediener 16
3.6.2 Betriebszeiten.... 17
3.6.3 Vibrationsbelastung 17
3.6.4 Lärmbelastung.... 17
3.6.5 Arbeiten mit der Kettensäge ..... 18

4 Montage 18

4.1 Führungsschiene montieren (02, 03).. 19
4.2 Sägekette montieren (02, 03) ...... 19
4.3 Sägekette spannen (04, 05) ...... 19

5 Inbetriebnahme 19

5.1 Akku laden (06, 07) ...... 19
5.2 Sägekettenöl einfüllen (08)...... 20
5.3 Funktionstest der Kettenbremse...... 20

5.3.1 Kettenbremse testen bei ausgeschaltetem Motor (09) 21
5.3.2 Kettenbremse testen bei eingeschaltetem Motor (09) 21

6 Bedienung 21

6.1 Sägekettenöl prüfen 21
6.2 Akku-Gürtelsystem anlegen (10) bis (13) 21
6.3 Akku einsetzen/herausziehen (14) ..... 21
6.4 Spannungsversorgung herstellen (15, 16) 21
6.5 Motor ein- und ausschalten (17)...... 22
6.6 Kettenbremse testen 22
6.7 Geschwindigkeit der Sägekette erhöhen/verringern [Eco-Mode/Power-Mode Funktion] (18) 22
6.8 Ladezustand des Akkus prüfen "Motion Detection" (07).... 22

7 Arbeitsverhalten und Arbeitstechnik...... 23

7.1 Bäume fällen (19, 20) ...... 23
7.2 Entasten (21) 24
7.3 Baum ablängen (22 – 25) ...... 25
7.4 Schnittholz ablängen 25

8 Wartung und Pflege.... 25

8.1 Kettenspannung kontrollieren...... 26
8.2 Sägekette schärfen (26) 26
8.3 Kettenrad-Innenraum reinigen...... 27
8.4 Schnellspanneinrichtung umbauen (27) . 27
8.5 Führungsschiene prüfen, wenden und fetten (28, 29) ...... 27
8.6 Tabelle Kettenwartung...... 27

9 Transport 28

10 Lagerung.... 28

11 Entsorgung 29

12 Kundendienst/Service.... 29

13 Technische Daten.... 30

14 Hilfe bei Störungen 31

15 Garantie 32

16 EG-Konformitätserklärung 32

1 ZU DIESER BETRIEBSANLEITUNG

■ Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weiteren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.
■ Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
■ Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benötigen.
■ Geben Sie das Gerät nur mit dieser Betriebsanleitung an andere Personen weiter.
■ Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

1.1 Symbole auf der Titelseite

Symbol Bedeutung

Symbol für Betriebsanleitung

Symbol für Gerät mit Li-Ion Akku

1.2 Zeichenerklärungen und Signalwörter

GEFAHR!

Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge hat.

WARNUNG!

Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte.

VORSICHT!

Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte.

ACHTUNG!

Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Folge haben könnte.

HINWEIS

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

2 PRODUKTBESCHREIBUNG

Diese Betriebsanleitung beschreibt eine handgeführte Elektrokettensäge, die mit einem Akku betrieben wird.

2.1 Bestimmungsgemäße Verwendung

Die Kettensäge ist ausschließlich für die Verwendung im Haus-, Hobby- und Gartenbereich ausgelegt. In diesem Bereich ist die Kettensäge für leichte Holzsägearbeiten einsetzbar, z. B. für:

■ Schneiden von Schnittholz
■ Ausschneiden von Hecken
Sägen von Brennholz

Die Akku-Kettensäge kann aufgrund des elektrischen Antriebs nicht nur im Freigelände sondern auch in geschlossenen Räumen zum Sägen von Holz eingesetzt werden. Eine andere Anwendung als hier beschreiben, gilt als nicht bestimmungsgemäß.

Die Akku-Kettensäge darf nur mit folgenden Komponenten verwendet werden:

Akku-Gürtelsystem BTA 42 – Art.-Nr. 127442
Lithium-Ionen Akku – Art.-Nr. 127390
Ladegerät – C150 Li, Art.-Nr. 127391

Dieses Gerät ist ausschließlich für den Einsatz im privaten Bereich bestimmt. Jede andere Verwendung sowie unerlaubte Um- oder Anbauten werden als Zweckentfremdung angesehen und haben den Ausschluss der Gewährleistung sowie den Verlust der Konformität (CE-Zeichen) und die

Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge.

VORSICHT!

Verletzungsgefahr aufgrund nicht bestimmungsgemäßer Verwendung!

Wenn mit der Kettensäge mit Fremdkörpern durchsetztes Holz oder andere Stoffe gesägt werden, können Verletzungen die Folge sein.

Kettensäge nur für leichte Holzsäge-arbeiten einsetzen.
Holz vor dem Sägen auf Fremdkörper untersuchen, z. B. Nägel, Schrauben, Beschläge.

2.2 Möglicher vorhersehbarer Fehlgebrauch

■ Keine Äste absägen, die sich direkt oder in einem spitzen Winkel über dem Benutzer oder anderen Personen befinden.
■ Kein Altöl oder mineralisches Öl für die Schmierung der Sägekette verwenden.
■ Gerät nicht in explosionsgefährdeter Umgebung betreiben.

2.3 Restrisiken

Auch bei bestimmungsgemäßen Gebrauch des Geräts kann ein Restrisiko verbleiben, das nicht ausgeschlossen werden kann. Durch Art und Konstruktion des Geräts sind die folgenden Gefahren nicht auszuschließen.

■ Kontakt mit den offenliegenden Zähnen der Kette (Schnittgefahr).
■ Zugang zu der sich drehenden Kette (Schnittgefahr).
Plötzliche und unvorhergesehene Bewegung des Schwerts (Schnittgefahr).
Ablösen von Teilen der Kette (Schnitte / Verletzungsgefahr).
■ Ablösen von Teilen des bearbeiteten Holzes.
- Beeinträchtigung des Gehörs während der Arbeit, wenn man keinen Gehörschutz trägt.

2.4 Sicherheits- und Schutzeinrichtungen

WARNUNG!

Gefahr schwerer Verletzungen durch manipulierte Sicherheits- und Schutzeinrichtungen

Aufgrund manipulierter Sicherheits- und Schutzeinrichtungen können beim Arbeiten mit der Kettensäge schwere Verletzungen auftreten.

■ Setzen Sie die Sicherheits- und Schutzeinrichtungen nicht außer Funktion!
Arbeiten Sie mit der Kettensäge nur dann, wenn alle Sicherheits- und Schutzeinrichtungen korrekt funktionieren.

2.4.1 Einschaltschutz

Wenn der Bediener mehrmals schnell hintereinander Gas gibt, schaltet sich die Kettensäge für einige Sekunden ab, um die Elektronik und die Sägekette zu schützen. In diesem Falle warten, bis sich die Kettensäge wieder einschalten lässt.

2.4.2 Kettenbremse/Kettenbremsbügel

Die Kettensäge hat eine manuelle Kettenbremse, welche z. B. bei einem Rückschlag (Kickback) über den Kettenbremsbügel ausgelöst wird. Bei Auslösung der Kettenbremse werden Sägekette und Motor schlagartig gestoppt.

2.4.3 Überlastschutz

Die Kettensäge ist mit einem Überlastschutz ausgestattet, der bei Überlastung abschaltet.

Nach einer kurzen Abkühlphase kann die Ketten-säge wieder eingeschaltet werden.

Besondere Vorsicht bei der Handhabung!

Rückschlaggefahr!

Kettensäge nicht einhändig betreiben!

Symbol Bedeutung

Nicht bei Regen benutzen! Vor Nässe schützen!

Schutzhelm, Gehörschutz und Augenschutz tragen!

Schutzhandschuhe tragen!

Festes Schuhwerk tragen!

Vor der Inbetriebnahme die Betriebsanleitung lesen!

Kettensäge immer beidhändig betreiben!

2.6 Lieferumfang

Die Akku-Kettensäge ist für den Betrieb mit dem Lithium-Ionen PowerFlex Akku (Art.-Nr. 127390) vorgesehen. Zum Aufladen des Akkus wird das Ladegerät für Akku PowerFlex Akkus (Art.-Nr. 127391) benötigt.

ACHTUNG!

Gefahr von Geräte- und Akkuschäden

Wird das Gerät mit einem ungeeigneten Akku betrieben, können Gerät und Akku beschädigt werden.

■ Betreiben Sie das Gerät nur mit dem vorgeschriebenen Akku.

HINWEIS

Akku, Ladegerät und Gürtelsystem sind nicht im Lieferumfang enthalten und müssen deshalb extra erworben werden.

Prüfen Sie nach dem Auspacken, ob alle Bauteile geliefert wurden.

1 Akku-Kettensäge

2 Führungsschiene

3 Kettenschutz

4 Sägekette

5 Betriebsanleitung

2.7 Produktübersicht (01)

Nr. Bauteil

1 Kettenschutz

2 Führungsschiene

3 Sägekette

4 Krallenanschlag

5 Kettenbremsbügel

6 Bügelgriff

7 Verschluss des Kettenöltanks

8 Eco-Mode/Power-Mode-Bedienfeld

9 Hinterer Griff

10 Gashebel

11 Sperrknopf für Gashebel

12 Sichtfenster des Kettenöltanks

Nr. Bauteil

13 Steckbuchse für Akku-Verbindungska-bel

14 Abdeckung für Kettenzahnrad

15 Schnellspanneinrichtung mit Zentral-verschluss und Drehring

16 Akku*

17 Ladegerät*

18 Akku-Gürtelsystem mit Verbindungs-kabel*

*: Nicht im Lieferumfang enthalten, jedoch unter den folgenden Artikelnummern erhältlich:

Akku-Gürtelsystem BTA 42 – Art.-Nr. 127442
Lithium-Ionen Akku – Art.-Nr. 127390
Ladegerät – C150 Li – Art.-Nr. 127391

3 SICHERHEITSHINWEISE

3.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

■ Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

3.1.1 Arbeitsplatzsicherheit

■ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

■ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

3.1.2 Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
■ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steck-dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
■ Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
■ Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3.1.3 Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim

Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

■ Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
■ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
■ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
■ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

3.1.4 Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschal-

ten lässt, ist gefährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
■ Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
■ Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

3.1.5 Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
■ Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
■ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen

Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

3.1.6 Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

3.2 Sicherheitshinweise für Kettensägen

Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

■ Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Griff und Ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.

Das Elektrowerkzeug darf nur an den isolierten Grifflächen gehalten werden, weil die Sägekette verdeckte Leitungen berühren kann. Sägeketten, die einen spannungsführenden Draht berühren, machen metallene Teile des Elektrowerkzeugs spannungsführend und könnten dem Bediener einen elektrischen Schlag versetzen.

■ Tragen Sie Schutzbrille- und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.

Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb auf einem Baum besteht Verletzungsgefahr.

Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen.
■ Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.
Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.
Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.
Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.
■ Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.
Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Ketten-säge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

3.3 Ursachen und Vermeidung eines Rückschlags

Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.

Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung des Bedieners geschlagen wird.

Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bedienerrichtung zurückstoßen.

Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann der Bediener die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
■ Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.
■ Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen.
■ Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

3.4 Sicherheitshinweise zum Akku

Dieser Abschnitt nennt alle grundlegenden Sicherheits- und Warnhinweise, die bei der Benutzung des Akkus zu beachten sind. Lesen Sie diese Hinweise!

- Akku nur bestimmungsgemäß nutzen, d. h. für akkubetriebene Geräte der Firma AL-KO.

Akku nur mit dem vorgesehenen AL-KO La-degerät aufladen.

■ Neuen Akku erst aus der Originalverpackung auspacken, wenn er verwendet werden soll.
Den Akku vor dem ersten Gebrauch vollständig aufladen und dafür stets das angegebene Ladegerät verwenden. Die Angaben in dieser Betriebsanleitung zum Aufladen des Akkus einhalten.
■ Betreiben Sie den Akku nicht in explosions- und brandgefährdeten Umgebungen.
■ Setzen Sie den Akku beim Betreiben mit dem Gerät nicht Nässe und Feuchtigkeit aus.
Den Akku vor Hitze, Öl und Feuer schützen, damit er nicht beschädigt wird und keine Dämpfe und Elektrolytflüssigkeiten austreten können.
■ Den Akku nicht stoßen oder werfen.
■ Den Akku nicht verschmutzt oder nass benutzen. Vor Verwendung den Akku mit einem trockenen, sauberen Tuch reinigen und trocknen.
Den geladenen und nicht benutzten Akku von metallischen Gegenständen fernhalten, um die Kontakte nicht zu überbrücken (z. B. Büroklammern, Münzen, Schlüssel, Nägel, Schrauben). Durch einen Kurzschluss können Verbrennungen oder Feuer entstehen.
- Akku nicht öffnen, zerlegen oder zerkleinern. Es besteht Stromschlag- und Kurzschlussgefahr.
Bei unsachgemäßer Nutzung und beschädigtem Akku können Dämpfe und Elektrolytflüssigkeit austreten. Den Raum ausreichend lüften und bei Beschwerden einen Arzt aufsuchen.
Bei Kontakt mit Elektrolytflüssigkeit diese gründlich abwaschen und Augen sofort gründlich ausspülen. Danach einen Arzt aufsuchen.
Dieser Akku darf nicht von unbefugten Personen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder sie erhielten von ihr Anweisungen, wie der Akku zu benutzen ist. Unbefugte Personen sind z. B.:
- Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten.
■ Personen, die keine Erfahrung und/oder kein Wissen über den Akku besitzen.

• Kinder müssen beaufsichtigt und unterwiesen werden, damit sie nicht mit dem Akku spielen.
  Den Akku nicht auf Dauer im Ladegerät belassen. Akku zur längeren Aufbewahrung aus dem Ladegerät entfernen.
  Den Akku aus den betriebenen Geräten entfernen, wenn diese nicht benutzt werden.
  Den unbenutzten Akku trocken und an einem abgeschlossenen Ort lagern. Vor Hitze und direkter Sonneneinstrahlung schützen. Unbefugte Personen und Kinder dürfen keinen Zugriff auf den Akku haben.

3.5 Sicherheitshinweise zum Ladegerät

Dieser Abschnitt nennt alle grundlegenden Sicherheits- und Warnhinweise, die bei der Benutzung des Ladegerätes zu beachten sind. Lesen Sie diese Hinweise!

Benutzen Sie das Gerät nur bestimmungsgemäß, d. h. zum Laden des vorgesehenen Akkus. Nur Original Akkus von AL-KO mit dem Ladegerät laden.
■ Vor jeder Nutzung das gesamte Gerät sowie insbesondere das Netzkabel und den Akkuschacht auf Beschädigungen prüfen. Das Gerät nur in einwandfreiem Zustand benutzen.
■ Betreiben Sie das Gerät nicht in explosions- und brandgefährdeten Umgebungen.
■ Betreiben Sie das Gerät nur in Innenräumen und setzen Sie es nicht Nässe und Feuchtigkeit aus.
Das Ladegerät immer auf eine gut belüftete und nicht brennbare Fläche stellen, weil es sich beim Ladevorgang erwärmt. Die Lüftungsschlitze freihalten und das Gerät nicht abdecken.
■ Vor dem Anschließen des Ladegerätes in Erfahrung bringen, ob die in den technischen Daten genannte Netzspannung verfügbar ist.
Das Netzkabel nur zum Anschließen des Ladegerätes verwenden, nicht zweckentfremden. Ladegerät nicht am Netzkabel tragen, und den Netzstecker nicht durch Ziehen am Netzkabel aus der Steckdose ziehen.
Das Netzkabel vor Hitze, Öl und scharfen Kanten schützen, damit es nicht beschädigt wird.
Ladegerät und Akku nicht verschmutzt oder nass benutzen. Vor Verwendung das Gerät und den Akku reinigen und trocknen.

Ladegerät und Akku nicht öffnen. Es besteht Stromschlag- und Kurzschlussgefahr.
■ Lassen Sie Ihr Gerät zu Ihrer Sicherheit nur von qualifiziertem Fachpersonal und mit Original-Ersatzteilen reparieren.
■ Dieses Gerät darf nicht von unbefugten Personen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder sie erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Unbefugte Personen sind z. B.:
- Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
- Personen, die keine Erfahrung und/oder kein Wissen über das Gerät besitzen.

- Kinder müssen beaufsichtigt und unterwiesen werden, damit sie nicht mit dem Gerät spielen.

■ Unbenutztes Gerät trocken und an einem abgeschlossenen Ort lagern. Unbefugte Personen und Kinder dürfen keinen Zugriff auf das Gerät haben.

3.6 Sicherheitshinweise für die Arbeit

Beachten Sie landesspezifische Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeits-schutz.
Arbeiten Sie nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung.
Den Arbeitsbereich frei von Gegenständen (z. B. Sägeschnitt-Teilen) – Stolpergefahr.
Der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich.
■ Wenn Sie zum ersten Mal mit einer Kettensäge arbeiten:
Lassen Sie sich vom Verkäufer oder einem anderen Fachkundigen den Umgang mit der Kettensäge erklären, oder besuchen Sie einen Lehrgang.
Üben Sie vor dem ersten Einsatz zumindest das Schneiden von Rundholz auf einem Sägebock oder Gestell.

3.6.1 Bediener

■ Jugendliche unter 16 Jahren oder Personen, welche die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen.

■ Wer mit der Kettensäge arbeitet, muss ausgeruht, gesund und in guter Verfassung sein. Wer sich aus gesundheitlichen Gründen nicht

anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einer Kettensäge möglich ist.

3.6.2 Betriebszeiten

Beachten Sie die landesspezifischen Bestimmungen für die Betriebszeiten von Kettensägen. Die Betriebszeiten von Kettensägen können durch nationale und lokale Vorschriften begrenzt sein.

3.6.3 Vibrationsbelastung

WARNUNG!

Gefahr durch Vibration

Der tatsächliche Vibrations- emissionswert bei der Gerätebenutzung kann vom angegebenen Wert des Her- stellers abweichen. Beachten Sie vor bzw. während der Benutzung folgende Einflussfaktoren:

Wird das Gerät bestimmungsgemäß verwendet?
Wird das Material auf die richtige Art und Weise geschnitten bzw. verarbeitet?
Befindet sich das Gerät in einem ordentlichen Gebrauchszustand?
Ist das Schneidwerkzeug ordentlich geschärft bzw. ist das richtige Schneidwerkzeug eingebaut?
Sind die Haltegriffe und ggf. optionale Vibrationsgriffe montiert, und sind diese fest mit dem Gerät verbunden?

■ Betreiben Sie das Gerät nur mit der für die jeweilige Arbeit erforderlichen Motordrehzahl. Vermeiden Sie die maximale Drehzahl, um Lärm und Vibrationen zu verringern.
Aufgrund unsachgemäßer Benutzung und Wartung können sich der Lärm und die Vibrationen des Geräts erhöhen. Dies führt zu Gesundheitsschäden. Schalten Sie in diesem Fall das Gerät sofort aus und lassen Sie es von einer autorisierten Service-Werkstätte reparieren.
Der Belastungsgrad durch Vibration ist von der durchzuführenden Arbeit bzw. der Verwendung des Geräts abhängig. Schätzen Sie ihn ab und legen Sie entsprechende Arbeitspausen ein. Dadurch verringert sich die Vibrationsbelastung über die gesamte Arbeitszeit wesentlich.
Der längere Gebrauch des Geräts setzt den Bediener Vibrationen aus und kann Kreislauf-

probleme ("weißer Finger") verursachen. Um dieses Risiko zu vermindern, Handschuhe tragen und die Hände warm halten. Falls ein Symptom des "weißen Fingers" erkannt wird, sofort einen Arzt aufsuchen. Zu diesen Symptomen gehören: Gefühllosigkeit, Verlust der Sensibilität, Kribbeln, Jucken, Schmerz, Nachlassen der Kraft, Änderung der Farbe oder des Zustands der Haut. Normalerweise betreffen diese Symptome die Finger, die Hände oder den Puls. Bei niedrigen Temperaturen (ca. unter 10 °C) erhöht sich die Gefahr.

Legen Sie während Ihres Arbeitstages längere Pausen ein, damit Sie sich vom Lärm und den Vibrationen erholen können. Planen Sie Ihre Arbeit so, dass der Einsatz von Geräten, die starke Vibrationen erzeugen, über mehrere Tage verteilt wird.
■ Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benutzung des Geräts an Ihren Händen feststellen, unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Ohne ausreichende Arbeitspausen kann es zu einem Hand-Arm-Vibrationssyndrom kommen.
■ Minimieren Sie Ihr Risiko, sich Vibrationen auszusetzen. Pflegen Sie das Gerät entsprechend den Anweisungen in der Betriebsanleitung.
■ Falls das Gerät häufig verwendet wird, kontaktieren Sie Ihren Fachhändler um Antivibrationszubehör (z. B. Griffe) zu erwerben.
■ Legen Sie in einem Arbeitsplan fest, wie die Vibrationsbelastung begrenzt werden kann.

3.6.4 Lärmbelastung

Eine gewisse Lärmbelastung durch dieses Gerät ist unvermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. Zu Ihrem persönlichen Schutz und zum Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

3.6.5 Arbeiten mit der Kettensäge

WARNUNG!

Gefahr schwerer Verletzungen.

Wenn eine unvollständig montierte Ket-tensäge benutzt wird, können schwere Verletzungen hervorgerufen werden.

Benutzen Sie die Kettensäge erst, wenn sie vollständig montiert wurde.
■ Vor jeder Benutzung eine Sichtkontrolle durchführen, um zu prüfen, ob die Kettensäge vollständig ist und keine beschädigten oder abgenutzten Bauteile enthält. Sicherheits- und Schutzeinrichtungen müssen intakt sein.

WARNUNG!

Verletzungsgefahr durch unbeabsichtigt startende Kettensäge

Eine unbeabsichtigt startende Kettensäge kann zu schweren Verletzungen führen. Entfernen Sie deshalb den Akku bei:

■ Prüf-, Einstell- und Reinigungsarbeiten
■ Arbeiten an der Schneidgarnitur
■ Verlassen der Kettensäge
Transport
Aufbewahrung
■ Wartungs- und Reparaturarbeiten
Gefahr

• Niemals alleine arbeiten.
• Immer einen Verbandskasten für eventuelle Unfälle bereithalten.
  ■ Vermeiden Sie die Berührung von Metallgegenständen, die sich in der Erde befinden oder mit dieser elektrisch leitend verbunden sind.
  ■ Die persönliche Schutzausrüstung besteht aus:

Schutzhelm
Gehörschutz (z. B. Gehörschutzkapseln), besonders bei einer täglichen Arbeitszeit von über 2,5 Stunden
Schutzbrille oder Gesichtsschutz des Schutzhelmes
Schutzhose mit Schnittschutzeinlage
Feste Arbeitshandschuhe
Sicherheitsschuhe mit griffiger Sohle und Stahlkappe

■ Die Kettensäge nicht über Schulterhöhe verwenden, da eine sichere Handhabung so nicht mehr möglich ist.
■ Beim Standortwechsel Motor ausschalten und Kettenschutz aufstecken.
Auf nichtbenutzte Kettensägen immer den Kettenschutz aufstecken und den Akku entfernen.
Kettensäge nur in ausgeschaltetem Zustand ablegen.
■ Die Kettensäge nicht zum Hebeln oder Bewegen von Holz einsetzen.
Stämme, die stärker als die Schwertlänge sind, dürfen nur von Fachpersonal gesägt werden.
Nur die laufende Sägekette zum Schnitt ansetzen, niemals mit aufgesetzter Sägekette die Kettensäge einschalten.
■ Darauf achten, dass kein Sägekettenöl ins Erdreich gelangt.
Sägearbeiten nicht bei Regen, Schnee oder Sturm durchführen.
■ Sicherheits- und Schutzeinrichtungen niemals außer Kraft setzen.

4 MONTAGE

WARNUNG!

Gefahr schwerer Verletzungen.

Wenn eine unvollständig montierte Kettensäge benutzt wird, können schwere Verletzungen hervorgerufen werden.

Benutzen Sie die Kettensäge erst, wenn sie vollständig montiert wurde.
■ Vor jeder Benutzung eine Sichtkontrolle durchführen, um zu prüfen, ob die Kettensäge vollständig ist und keine beschädigten oder abgenutzten Bauteile enthält. Sicherheits- und Schutzeinrichtungen müssen intakt sein.

VORSICHT!

Gefahr von Schnittwunden.

Die scharfen Kanten der Sägekette können bei der Montage Schnittwunden verursachen.

■ Entfernen Sie vor der Montage den Akku.
■ Tragen Sie bei der Montage der Sägekette und der Führungsschiene Sicherheitshandschuhe.

4.1 Führungsschiene montieren (02, 03)

1. Kettenbremsbügel (02/1) zum Bügelgriff ziehen (02/a), damit die Kettenbremse gelöst wird.
2. Zentralverschluss (02/2) gegen den Uhrzeigersinn drehen und zusammen mit der Abdeckung (02/3) abnehmen.
3. Führungsschiene (03/1) auf den Führungs- bolzen (03/2) setzen und so weit nach hinten schieben, dass sich die Sägekette montieren lässt.

4.2 Sägekette montieren (02, 03)

1. Sägekette auf das Kettenzahnrad (03/3) und in die Rille der Führungsschiene (03/1) einlegen.
2. Sägekette um den Umlenkstern der Führungsschiene führen. Die Sägekette muss an der Unterseite der Führungsschiene leicht durchhängen.
3. Abdeckung (02/3) aufsetzen und den Zentralverschluss (02/2) leicht anziehen.

4.3 Sägekette spannen (04, 05)

HINWEIS

Die Sägekette ist richtig gespannt, wenn sie:

an der Unterseite der Führungsschiene anliegt und sich von Hand durchziehen lässt
■ sich in der Mitte der Führungsschie- ne um 3 – 4 mm anheben lässt

1. Den Sitz der Sägekette kontrollieren, damit diese richtig auf dem Kettenzahnrad und in der Führungsschiene liegt.

2. Drehring (04/1) so zur Abdeckung (04/2) drehen, dass sich die beiden Dreiecke gegenüberstehen (04/a).

3. Zentralverschluss (05/1) im Uhrzeigersinn drehen (05/a). Zentralverschluss dabei nicht ganz anziehen oder eine Umdrehung zurückdrehen.

4. Drehring (05/2) im Uhrzeigersinn drehen, bis die Sägekette, wie oben beschrieben, richtig gespannt ist (05/b).

5. Zentralverschluss (05/1) im Uhrzeigersinn drehen, bis er fixiert ist.

5 INBETRIEBNAHME

GEFAHR!

Lebensgefahr und Gefahr schwerster Verletzungen.

Unkenntnis der Sicherheitshinweise und Bedienanweisungen kann zu schwersten Verletzungen und sogar zum Tod führen.

■ Lesen und beachten Sie alle Sicherheitshinweise und Bedienanweisungen dieser Betriebsanleitung sowie der Betriebsanleitungen, auf die verwiesen wird, bevor Sie die Kettensäge benutzen!

WARNUNG!

Gefahr schwerer Verletzungen.

Wenn sich an der Kettensäge beschädigte Bauteile befinden, können schwere Verletzungen hervorgerufen werden.

■ Vor jeder Benutzung eine Sichtkontrolle durchführen, um zu prüfen, ob die Kettensäge vollständig ist und keine beschädigten oder abgenutzten Bauteile enthält. Sicherheits- und Schutzeinrichtungen müssen intakt sein.

5.1 Akku laden (06, 07)

VORSICHT!

Brandgefahr beim Laden!

Aufgrund Erwärmung des Ladegeräts besteht Brandgefahr, wenn es auf leicht brennbaren Untergrund gestellt und nicht ausreichend belüftet wird.

■ Betreiben Sie das Ladegerät immer auf nicht-brennbarem Untergrund bzw. in nicht-brennbarer Umgebung.
■ Falls vorhanden: Halten Sie die Lüftungsschlitze frei.

HINWEIS

Den Akku vor dem ersten Gebrauch vollständig aufladen. Der Akku kann in jedem beliebigen Ladezustand geladen werden. Eine Unterbrechung des Ladens schadet dem Akku nicht.

HINWEIS

Der Akku ist beim Aufladen aufgrund der automatischen Erkennung des Ladezustandes vor Überladen geschützt und kann somit einige Zeit, jedoch nicht auf Dauer, mit dem Ladegerät verbunden verbleiben.

HINWEIS

Die separaten Betriebsanleitungen zum Akku und zum Ladegerät beachten.

1. Verbinden Sie Akku (06/1) und Ladegerät (06/2, 06/a), sowie das Ladegerät mit der Netzspannung (06/3, 06/b). Der Ladevorgang beginnt. Die LED am Ladegerät leuchtet grün, am Akku wird der Ladezustand angezeigt.
2. Beobachten Sie die Ladezustandsanzeigen am Akku (07). Der Ladevorgang dauert ca. 2,5 Stunden bei Vollaufladung. Der Ladevorgang endet automatisch, wenn der Akku vollgeladen ist.
3. Trennen Sie den Akku vom Ladegerät (06/a) und das Ladegerät von der Netzspannung (06/b).

5.2 Sägekettenöl einfüllen (08)

ACHTUNG!

Gefahr der Beschädigung der Ketten- säge

Die Kettensäge wird schwer beschädigt, wenn sich zu wenig oder gar kein Sägekettenöl im Tank befindet oder dieses eingetrocknet/verklebt ist. Eingetrocknetes/verklebtes Sägekettenöl kann zu Schäden an ölführenden Bauteilen und der Ölpumpe führen.

Eine Beschädigung tritt auch auf, wenn Altöl verwendet wird. Die Verwendung von Altöl führt zu Umweltschäden!

■ Füllen Sie zur Inbetriebnahme Säge- kettenöl in den Tank.
■ Verwenden Sie kein Altöl!
Füllen Sie spätestens bei jedem Akkuwechsel den Tank erneut mit Sägekettenöl auf.

Die Sägekette und die Führungsschiene werden durch ein automatisches Ölersystem während des Betriebs kontinuierlich mit Öl versorgt. Das Sägekettenöl schützt vor Korrosion und vorzeitigem Verschleiß. Um die Sägekette ausreichend zu schmieren, muss immer genügend Sägekettenöl im Tank vorhanden sein.

Zur Schmierung der Sägekette und der Führungsschiene nur umweltschonendes biologisch abbaubares Qualitäts-Sägekettenöl verwenden und in zugelassenen und gekennzeichneten Behältern transportieren und lagern.

Prüfen Sie vor jedem Arbeitsbeginn und bei je- dem Akkuwechsel den Ölstand und füllen Sie Sägekettenöl nach, falls nötig:

1. Kontrollieren Sie den Ölstand im Sichtfenster des Tanks (08/1). Es muss immer Öl zu sehen sein. Der minimale und der maximale Ölstand dürfen nicht überschritten werden.
2. Füllen Sie über den Einfüllstutzen (08/2) Sägekettenöl nach, falls nötig.

5.3 Funktionstest der Kettenbremse

Die Kettensäge hat eine manuelle Kettenbremse, welche z. B. bei einem Rückschlag (Kickback) über den Kettenbremsbügel ausgelöst wird.

Bei Auslösung der Kettenbremse werden Sägekette und Motor schlagartig gestoppt.

GEFAHR!

Lebensgefahr aufgrund fahrlässigen Umgangs!

Aufgrund unvorsichtiger und unvorher-gesehener Bewegungen der Kettensäge werden schwerste Verletzungen oder sogar der Tod hervorgerufen.

Arbeiten Sie mit der Kettensäge sicherheitsbewusst und hoch konzentriert.
■ Beim Lösen der Kettenbremse keinen Schalter drücken.

WARNUNG!

Lebensgefahr und Gefahr schwerster Verletzungen durch defekte Kettenbremse

Wenn die Kettenbremse nicht funktioniert, können z. B. bei einem Rückschlag (Kickback) durch die laufende Sägekette schwerste Verletzungen und sogar der Tod des Bedieners hervorge-rufen werden.

■ Testen Sie die Kettenbremse vor jedem Arbeitsbeginn.
Schalten Sie die Kettensäge nicht ein, wenn die Kettenbremse defekt ist. Lassen Sie in diesem Fall die Kettensäge in einer Kundendienstwerkstatt überprüfen.

©

1. Den zweiten Stecker des Verbindungskabels (16/1) an Führungszapfen und Führungsnut der Anschlussbuchse (16/2) des Geräts ausrichten, in die Anschlussbuchse schieben (16/a), und leicht im Uhrzeigersinn drehen bis der Ver- und Entriegelungsschalter (16/3) hörbar einrastet.

Verbindungskabel demontieren

1. Den Ver- und Entriegelungsschalter (15/3) nach hinten ziehen (15/b), den Stecker leicht nach links drehen und herausziehen (15/c).
2. Den Ver- und Entriegelungsschalter (16/3) nach hinten ziehen, den Stecker leicht nach links drehen und aus der Anschlussbuchse des Geräts (16/2) herausziehen (16/b).

6.5 Motor ein- und ausschalten (17)

VORSICHT!

Gefahr von Gehörschäden!

Durch den Betrieb der Kettensäge entsteht starker Lärm, der Gehörschäden hervorrufen kann.

■ Tragen Sie bei der Arbeit mit der Kettensäge einen Gehörschutz.

HINWEIS

Vor jedem Einschalten der Kettensäge die Kettenbremse lösen.

Motor einschalten:

1. Kettenbremse lösen.
2. Sperrknopf (17/1) mit dem Daumen drücken und gedrückt halten.
3. Gashebel (17/2) drücken und gedrückt halten.
4. Sperrknopf (17/1) loslassen. Es ist nicht nötig, den Sperrknopf nach dem Start der Kettensäge gedrückt zu halten. Der Sperrknopf soll ein versehentliches Starten der Kettensäge verhindern.

Motor ausschalten:

1. Gashebel (17/2) loslassen.

6.6 Kettenbremse testen

Vorgehensweise siehe Kapitel 5.3 "Funktionstest der Kettenbremse", Seite 20.

WARNUNG!

Lebensgefahr und Gefahr schwerster Verletzungen durch defekte Kettenbremse

Wenn die Kettenbremse nicht funktioniert, können z. B. bei einem Rückschlag (Kickback) durch die laufende Sägekette schwerste Verletzungen und sogar der Tod des Bedieners hervorge-rufen werden.

■ Testen Sie die Kettenbremse vor jedem Arbeitsbeginn.
■ Schalten Sie die Kettensäge nicht ein, wenn die Kettenbremse defekt ist. Lassen Sie in diesem Fall die Kettensäge in einer Kundendienstwerkstatt überprüfen.

6.7 Geschwindigkeit der Sägekette erhöhen/verringern [Eco-Mode/Power-Mode Funktion] (18)

Mit der Eco-Mode/Power-Mode Funktion können Sie beliebig die Geschwindigkeit der Sägekette erhöhen oder verringern. Bei höherer Geschwindigkeit (Power-Mode) verringert sich die Betriebszeit des Akkus.

1. Knopf (18/1) drücken. Die LED (18/2) leuchtet, wenn der Power-Mode eingeschaltet ist.
2. Knopf (18/1) erneut drücken, um den Power-Mode abzuschalten.

Falls das Gerät ausgeschaltet und dann wieder eingeschaltet wird, startet es mit der zuletzt gewählten Einstellung.

6.8 Ladezustand des Akkus prüfen "Motion Detection" (07)

Oben auf dem Akku befindet sich eine Ladezustandsanzeige. Diese aktiviert sich automatisch für einige Sekunden, wenn Sie den Akku leicht schütteln.

1. Schütteln Sie den Akku. Die LEDs der Ladezustandsanzeige leuchten in Abhängigkeit vom Ladezustand des Akkus.

2. Lesen Sie den Ladezustand ab:

Ladezustandsanzeigen am Akku

LEDs Anzeigen

Rot (07/1)	■ Leuchtet: Akku ist komplett entladen.■ Blinkt wiederholt 1x: behebbarer Fehler, z. B. zu hohe oder zu niedrige Temperatur.■ Blinkt wiederholt 2x: Hardwarefehler, z. B. Akku ist defekt.
Grün (07/2)	Leuchtet: Akku ist zu >0 % geladen.
Grün (07/3)	Leuchtet: Akku ist zu >25 % geladen.
Grün (07/4)	Leuchtet: Akku ist zu >50 % geladen.
Grün (07/5)	Leuchtet: Akku ist zu >75 % geladen.

Während des Aufladens blinkt die grüne LED für den aktuellen Ladezustand. Die grünen LEDs für die niedrigeren Ladezustände leuchten ständig.

Betriebszeit des Akkus

Verkürzt sich die Betriebszeit des Akkus wesentlich trotz Vollaufladung, ist der Akku verbraucht und gegen einen neuen Original-Akku auszuwechseln.

7 ARBEITSVERHALTEN UND ARBEITSTECHNIK

HINWEIS

Es werden regelmäßig Kurse im Umgang mit Kettensägen sowie Baumfällkurse von den landwirtschaftlichen Berufsgenossenschaften angeboten.

GEFAHR!

Lebensgefahr durch unzureichendes Fachwissen!

Unzureichendes Fachwissen kann zu schwersten Verletzungen bis hin zum Tod führen!

Nur geschulte und erfahrene Personen dürfen Bäume fällen und entasten.

GEFAHR!

Lebensgefahr durch gesplittertes Holz!

Durch mitgerissene Holzspäne können schwerste Verletzungen bis hin zum Tod hervorgerufen werden!

■ Lose Späne und Holzsplitter vom zu sägenden Teil entfernen.

7.1 Bäume fällen (19, 20)

Beachten Sie vor und während der Fällarbeiten folgende Punkte:

• Beim Fällen von Bäumen ist darauf zu achten, dass andere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen getroffen und keine Sachschäden verursacht werden. Sollte ein Baum mit einer Versorgungsleitung in Berührung kommen, so ist das Versorgungsunternehmen sofort in Kenntnis zu setzen.
  Achten Sie auch auf fremdes Eigentum, Tiere oder Gegenstände. Diese dürfen sich nicht im Gefahrenbereich befinden. Benachrichtigen Sie im Schadensfall sofort den Eigentümer.
  Der Sicherheitsabstand zwischen anderen Arbeitsplätzen oder Gegenständen soll mindestens 2½ Baumlängen betragen.
  ■ Die Fallrichtung des Baumes beurteilen. Für die Fallrichtung des Baumes entscheiden mit:
  ■ natürliche Neigung des Baumes
  ■ die Lage größerer Äste
  Höhe des Baumes
  einseitige Astbildung
• Ebene oder Hanglage
  Asymmetrischer Wuchs, Holzschäden
  Windrichtung und Windgeschwindigkeit
  Schneelast
  ■ Bei Hanglage immer oberhalb des zu fällenden Baums arbeiten.
  Sicherstellen, dass sich in dem vorher festgelegten Rückweichweg keine Hindernisse befinden. Der Rückweichweg soll ca. 45° schräg rückwärts der Fallrichtung verlaufen (19).
  Der Stamm muss frei von Gestrüpp, Ästen und Fremdkörpern (z. B. Schmutz, Steine, lose Rinde, Nägel, Klammern, Draht usw.) sein.

Es sind zwei Kerbschnitte und ein Fällschnitt zu setzen, um einen Baum zu fällen.

1. Bei Fäll- und Ablängschnitten den Krallenanschlag sicher am zu schneidenden Holz anbringen.

2. Die Fallkerbe (20/C) zuerst waagerecht, dann schräg von oben in einem Winkel von mindestens 45° einsägen. Dadurch wird das Einklemmen der Kettensäge beim Setzen des zweiten Kerbschnittes vermieden. Die Fallkerbe muss möglichst nah am Boden und in der gewünschten Fallrichtung (20/E) angebracht werden. Die Kerbtiefe soll ca. 1/4 des Stammdurchmessers betragen.

3. Den Fällschnitt (20/D) gegenüber der Fallkerbe exakt waagerecht einsägen. Der Fällschnitt muss in einer Höhe von 3-5 cm über dem waagerechten Kerbschnitt eingeschnitten werden.

4. Den Fällschnitt (20/D) so tief einsägen, dass eine Bruchleiste (20/F) von mindestens 1/10 des Stammdurchmessers zwischen Fallkerbe (20/C) und Fällschnitt (20/D) stehen bleibt. Diese Bruchleiste verhindert, dass sich der Baum dreht und in die falsche Richtung fällt. Bei Annäherung des Fällschnitts (20/D) an die Bruchleiste (20/F) sollte der Baum zu fallen beginnen. Sägen Sie die Bruchleiste nicht durch!

Fällt der Baum während der Sägearbeit:

Fällt der Baum möglicherweise in die falsche Richtung oder neigt sich zurück und klemmt die Kettensäge ein, den Fällschnitt unterbrechen. Zum Öffnen des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium eintreiben.

Kettensäge sofort aus dem Schnitt ziehen, abschalten und ablegen.

In den Rückweichbereich gehen.

■ Auf herunterfallende Äste und Zweige achten.

1. Bleibt der Baum stehen, diesen durch Eintreiben von Keilen in den Fällschnitt kontrolliert zu Fall bringen.

Hinweis: Es dürfen nur Keile aus Holz, Kunststoff oder Aluminium verwendet werden.

1. Nach Beenden der Sägearbeit sofort den Gehörschutz abnehmen und auf Signale oder Warnrufe achten.

Einstech-, Längs- und Herzchnitte sollten nur von erfahrenen oder geschulten Personen durchgeführt werden (20).

GEFAHR!

Lebensgefahr durch fallenden Baum!

Ist ein Zurückweichen beim Fallen eines Baumes nicht möglich, kann es zu schweren Verletzungen bis hin zum Tod kommen!

Erst mit der Fällarbeit beginnen, wenn ein hindernisfreies Zurückweichen von dem zu fällenden Baum gewährleistet ist.

GEFAHR!

Lebensgefahr durch unkontrolliert fallenden Baum!

Unkontrolliert fallende Bäume können schwerste Verletzungen bis hin zum Tod verursachen!

Um das kontrollierte Fallen eines Baumes zu garantieren, eine Bruchleiste zwischen der Fallkerbe und dem Fällschnitt stehen lassen, die ca. 1/10 des Stammdurchmessers beträgt.
■ Bei Wind keine Fällarbeiten durchführen.

7.2 Entasten (21)

Unter Entasten versteht man das Abtrennen der Äste vom gefällten Baum. Beachten Sie dabei folgende Punkte:

■ Die Kettensäge während der Arbeit mit dem Krallenanschlag am Baumstamm abstützen.
Größere nach unten gerichtete Äste, die den Baum stützen, vorerst stehen lassen.
■ Kleinere Äste mit einem Schnitt trennen.
- Äste systematisch und der Reihe nach vom Baum absägen (21/a). Zuerst Äste, die Sie behindern, absägen. Dann Äste die Spannungen verursachen, absägen. Zuletzt den Hauptast an der Basis absägen.
■ Freihängende Äste von oben (21/b), aber nicht von unten absägen.
Auf unter Spannung stehende Äste achten und diese von unten nach oben durchsägen (21/c), um ein Festklemmen der Kettensäge zu vermeiden.

7.3 Baum ablängen (22 - 25)

Unter Ablängen versteht man das Teilen des gefällten Baumes in Abschnitte. Beachten Sie dabei folgende Punkte:

Achten Sie auf Ihren sicheren Stand und die gleichmäßige Verteilung Ihres Körpergewichts auf beide Füße. Falls möglich, sollte der Stamm durch Äste, Balken oder Keile unterlegt und gestützt sein.
■ Bei Hanglage immer oberhalb des Baumstammes arbeiten, da der Baumstamm wegrollen kann (22).
Kettensäge so führen, dass sich kein Körperteil im verlängerten Schwenkbereich der Sägekette befindet.
■ Den Krallenanschlag direkt neben der Schnittkante ansetzen und die Kettensäge um diesen Punkt drehen lassen. Am Ende des Schnitts keinen Druck ausüben.
Um im Moment des Durchsägens die volle Kontrolle über die Kettensäge zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren ohne den festen Griff an den Handgriffen der Kettensäge zu lösen.
Darauf achten, dass die Sägekette nicht den Boden berührt.
Nach Beenden des Schnitts den Stillstand der Sägekette abwarten, bevor Sie die Ket-tensäge entfernen.
■ Den Motor der Kettensäge immer ausschalten, bevor Sie zum nächsten Baum gehen.

Gesamte Länge des Baumstammes liegt gleichmäßig auf:

■ Baumstamm von oben her durchsägen (23/a) und nicht in den Boden sägen.

Baumstamm liegt an einem Ende auf:

Um ein Einklemmen der Kettensäge und das Splittern des Holzes zu vermeiden, zuerst 1/3 des Stammdurchmessers von unten her sägen (24/a), dann den Rest von oben auf Höhe des unteren Schnitts durchsägen (24/b).

Baumstamm liegt an beiden Enden auf:

Um ein Einklemmen der Kettensäge und das Splittern des Holzes zu vermeiden, erst 1/3 des Stammdurchmessers von oben her sägen (25/a), dann den Rest von unten auf Höhe des oberen Schnitts durchsägen (25/b).

GEFAHR!

Lebensgefahr durch Rückschlag (Kickback)!

Durch einen Rückschlag (Kickback) des Geräts kann der Bediener lebensgefährlich verletzt werden.

■ Halten Sie die Maßnahmen zur Vermeidung eines Rückschlags unbedingt ein!

7.4 Schnittholz ablängen

Bei dieser Arbeit sind folgende Punkte zu beachten:

Sichere Schneidauflage verwenden (Sägebock, Keile, Balken).
■ Auf sicheren Stand und die gleichmäßige Verteilung des Körpergewichts achten.
■ Rundhölzer gegen Verdrehen sichern.
Nur die laufende Sägekette zum Schnitt ansetzen. Niemals mit aufgesetzter Sägekette die Kettensäge einschalten.
Das Holz nicht mit dem Fuß fixieren oder durch eine andere Person festhalten lassen.

8 WARTUNG UND PFLEGE

WARNUNG!

Gefahr von Schnittverletzungen

Gefahr von Schnittverletzungen beim Hineingreifen in scharfkantige und sich bewegende Geräteteile sowie in Schneidwerkzeuge.

■ Schalten Sie vor Wartungs-, Pflege- und Reinigungsarbeiten immer das Gerät aus. Entfernen Sie den Akku.
■ Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe.

Die Kettensäge entspricht allen einschlägigen Sicherheitsnormen. Reparaturen dürfen nur von qualifiziertem Fachpersonal unter ausschließlicher Verwendung von Original-Ersatzteilen vorgenommen werden.

Nach jedem Gebrauch Kettensäge auf Verschleiß überprüfen und gegebenenfalls beschädigte Bauteile ersetzen.
Gerät keiner Nässe oder Feuchtigkeit aussetzen. Kunststoffteile mit einem Tuch reinigen und dabei keine Reinigungs- bzw. Lösungsmittel verwenden.

Kühluftschlitze reinigen, wenn sie zugesetzt sind.
Kettensäge nicht mit Wasser abspritzen und keinen Hochdruckreiniger verwenden.
Nur vom Hersteller vorgeschriebene Ersatzteile verwenden.

8.1 Kettenspannung kontrollieren

Kettenspannung häufig kontrollieren, da sich neue Sägeketten längen.

Bei Betriebstemperatur längt sich die Sägekette und hängt durch.

HINWEIS

Die Sägekette ist richtig gespannt, wenn sie:

an der Unterseite der Führungsschiene anliegt und sich von Hand durchziehen lässt
■ sich in der Mitte der Führungsschie- ne um 3 – 4 mm anheben lässt

VORSICHT!

Verletzungsgefahr durch Abspringen der Sägekette!

Eine unzureichend gespannte Sägekette kann während des Betriebs abspringen und zu Verletzungen führen.

Kettenspannung häufig kontrollieren. Die Kettenspannung ist zu gering, wenn die Treibglieder aus der Rille an der Unterseite der Führungsschiene heraustreten.
Sägekette sachgemäß nachspannen, wenn die Kettenspannung zu gering ist.

8.2 Sägekette schärfen (26)

GEFAHR!

Lebensgefahr durch Rückschlag (Kickback)!

Durch einen Rückschlag (Kickback) der Kettensäge kann der Bediener lebensgefährlich verletzt werden.

Schärfen Sie die Sägekette sachgemäß!

HINWEIS

Für den unerfahrenen Benutzer von Ket- tensägen wird empfohlen, die Sägekette von einem Fachmann des Kundendiens- tes schärfen zu lassen.

Aus Gründen der Sicherheit und Effizienz muss die Sägekette immer gut geschärft sein.

Das Schärfen ist erforderlich, wenn:

■ Die Sägespäne staubähnlich sind.
■ Eine größere Kraft zum Schneiden erforderlich ist.
■ Der Schnitt nicht gerade ist.
■ Die Vibrationen zunehmen.

Wenn das Schärfen einem geschulten Kunden- dienst überlassen wird, kann dies mit entsprechenden Werkzeugen ausgeführt werden, die einen minimalen Materialabtrag und ein gleichmäßiges Schärfen an allen Zähnen gewährleisten.

Das selbstständige Schärfen der Sägekette kann mittels spezieller Rundfeilen erfolgen, deren Durchmesser jeweils für die einzelne Kettenart angepasst ist (siehe Kapitel 8.6 "Tabelle Kettenwartung", Seite 27). Es erfordert Geschick und Erfahrung, um Schäden an den Zähnen zu vermeiden.

Zum Schärfen der Sägekette:

1. Die Kettensäge ausschalten und den Akku entfernen.
2. Kettenbremse lösen.
3. Führungsschiene mit montierter Sägekette fest in einen geeigneten Schraubstock einspannen, darauf achten, dass sich die Sägekette frei bewegen kann.

4. Die Sägekette spannen, falls diese locker ist.

5. Die Feile in der entsprechenden Führung montieren, und dann die Feile in die Aussparung des Zahns einführen, dabei eine gleichmäßige Neigung, entsprechend des Zahnprofils beibehalten.

6. Nur einige Feilenstriche, ausschließlich Vorwärtsstriche, ausführen, und den Arbeits- schritt an allen Zähnen mit der gleichen Ausrichtung (rechts oder links) wiederholen.

7. Die Position der Führungsschiene in dem Schraubstock umkehren, und den Arbeits- schritt an den verbleibenden Zähnen wiederholen.

8. Prüfen, dass der Grenzzahn nicht oberhalb des Prüfwerkzeugs herausragt, und den

eventuellen Überstand mit einer Flachfeile abfeilen, und das Profil abrunden.

1. Nach dem Schärfen alle Feilspäne und Staub entfernen, und die Sägekette im Ölbad schmieren.

Die Kette muss ersetzt werden, wenn:

■ Die Länge der Zähne kleiner als 5 mm ist;
■ Wenn vorhanden: die Markierung auf den Zähnen der Schneidglieder unterschritten wurde;
Das Spiel der Glieder an den Kettennieten zu groß ist.

8.3 Kettenrad-Innenraum reinigen

Die Kettensäge nach jedem Gebrauch gründlich reinigen.

1. Akku entnehmen und die Kettensäge auf eine stabile Unterlage legen.
2. Abdeckung für Kettenzahnrad abschrauben.
3. Innenraum mit einem geeigneten Pinsel reinigen.
4. Sägekette abnehmen und Führungsschiene abnehmen.
5. Schienennut und Öleintrittsbohrung reinigen.

8.4 Schnellspanneinrichtung umbauen (27)

1. Führungsschiene (27/1) abnehmen: Schraube (27/2) herausdrehen und Adapterblech mit Spannhaken (27/3) von der Führungsschiene lösen.
2. Führungsschiene um die Längsachse wenden.
3. Adapterblech mit Spannhaken wieder auf der Führungsschiene anbringen und mit der Kreuzschlitzschraube wieder fixieren.
4. Führungsschiene wieder montieren (siehe Kapitel 4.1 "Führungsschiene montieren (02, 03)", Seite 19).

8.5 Führungsschiene prüfen, wenden und fetten (28, 29)

Führungsschiene prüfen

Führungsschiene regelmäßig auf Beschädigungen überprüfen. Gegebenenfalls überstehenden Grat (28/1) entfernen, d. h. im Winkel von 45° (28/2) abfeilen.

Führungsschiene wenden

Um eine einseitige Abnutzung zu vermeiden, muss die Führungsschiene nach jedem Ketten- schärfen und Kettenwechsel gewendet werden.

1. Schnellspanneinrichtung an der Führungsschiene umbauen (siehe Kapitel 8.4 "Schnellspanneinrichtung umbauen (27)", Seite 27).
2. Führungsschiene wenden.

Führungsschiene fetten

1. Schienennut (28/3) und Öleintrittsbohrungen (28/4) sorgfältig reinigen.
2. Schmierbohrung (29/1) von beiden Seiten sorgfältig reinigen.
3. Mit einer Fettpresse (29/2) nacheinander auf beiden Seiten so viel Fett einpressen, bis das Fett an den Spitzen des Sternrades gleichmäßig austritt. Sternrad dabei immer wieder drehen.

8.6 Tabelle Kettenwartung

WARNUNG!

Gefahr schwerer Verletzungen.

Wenn sich an der Kettensäge eine nicht genehmigte Sägekette oder Führungsschiene befindet, können schwere Verletzungen hervorgerufen werden.

■ Verwenden Sie nur zugelassene Sägeketten und Führungsschienen.

Sägekette (Führungsschiene)

Feilendurch- messer

Kopfwinkel Unterschnitt- winkel

Kopfneigungs- winkel (55°)

Tiefenmaß

Drehwinkel des Werk- zeugs

Neigungswinkel des Werkzeugs

Seitenwinkel

Sägekette (Füh-rungsschiene)	Feilendurch-messer	Kopfwinkel Unterschnitt-winkel		Kopfneigungs-winkel (55°)	Tiefenmaß
90PX040X(104MLEA041)	4,5 mm 30°	0° 75° 0,025"
91P045X(120SDEA041)	5/32"	30° 0°	85° 0,025"
91PX052X(140SDEA041)	5/32"	30° 0°	85° 0,025"
Tiefenmaß Feile

9 TRANSPORT

WARNUNG!

Lebensgefahr und Gefahr schwerster Verletzungen.

Eine laufende Sägekette kann beim Transport zu schwersten Verletzungen und sogar zum Tode führen.

• Niemals die Kettensäge mit laufender Sägekette tragen und transportieren.
  ■ Führen Sie vor dem Transport die o. g. Maßnahmen durch.

Führen Sie vor dem Transport folgende Maßnahmen durch:

1. Die Kettensäge ausschalten und den Akku entfernen.
2. Kettenschutz aufstecken.
3. Kettensäge nur am Bügelgriff tragen. Führungsschiene und Sägekette zeigen dabei nach hinten.
4. In Fahrzeugen: Kettensäge gegen Umkippen, Beschädigung und Auslaufen von Kettenöl sichern.

10 LAGERUNG

Nach jedem Gebrauch die Kettensäge gründlich reinigen. An einem trockenen, abschließbaren Platz und außerhalb der Reichweite von Kindern aufbewahren.

Bei Betriebspausen, die länger als 30 Tage dauern, folgende Arbeiten durchführen:

■ Die Kettensäge ausschalten und den Akku entfernen.
- Öltank für das Sägekettenöl entleeren.
Sägekette und Führungsschiene abnehmen, reinigen und mit Rostschutzöl einsprühen.
Kettensäge gründlich reinigen und in einem trockenen Raum aufbewahren.

ACHTUNG!

Gefahr der Beschädigung der Ketten- säge

Eingetrocknetes/verklebtes Sägekettenöl kann bei längerer Lagerung zu Schäden an ölführenden Bauteilen und der Ölpumpe führen.

Das Sägekettenöl vor jeder längeren Lagerung aus der Kettensäge entfernen.

11 ENTSORGUNG

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor der Abgabe entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
  Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
  Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
  ■ Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

Hinweise zum Batteriegesetz (BattG)

- Altbatterien und -akkus gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

Zur sicheren Entnahme von Batterien oder Akkus aus dem Elektrogerät und für Informationen über deren Typ bzw. chemisches System beachten Sie die weiteren Angaben innerhalb der Bedienungs- bzw. Montageanleitung.
Besitzer bzw. Nutzer von Batterien und Akkus sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet. Die Rückgabe be-

schränkt sich auf die Abgabe von haushaltsüblichen Mengen.

Altbatterien können Schadstoffe oder Schwermetalle enthalten, die der Umwelt und der Gesundheit Schaden zufügen können. Eine Verwertung der Altbatterien und Nutzung der darin enthaltenen Ressourcen trägt zum Schutz dieser beiden wichtigen Güter bei.

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Batterien und Akkus nicht über den Hausmüll entsorgt werden dürfen.

Befinden sich zudem die Zeichen Hg, Cd oder Pb unterhalb der Mülltonne, so steht dies für Folgendes:

■ Hg: Batterie enthält mehr als 0,0005 % Quecksilber
Cd: Batterie enthält mehr als 0,002 % Cadmium
■ Pb: Batterie enthält mehr als 0,004 % Blei

Akkus und Batterien können bei folgenden Stellen unentgeltlich abgeben werden:

■ Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
■ Verkaufsstellen von Batterien und Akkus
Rücknahmestellen des gemeinsamen Rücknahmesystems für Geräte-Altbatterien
Rücknahmestelle des Herstellers (falls nicht Mitglied des gemeinsamen Rücknahmesystems)

Diese Aussagen sind nur gültig für Akkus und Batterien, die in den Ländern der Europäischen Union verkauft werden und die der Europäischen Richtlinie 2006/66/EG unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Akkus und Batterien gelten.

12 KUNDENDIENST/SERVICE

Bei Fragen zu Garantie, Reparatur oder Ersatzteilen wenden Sie sich bitte an Ihre nächstgelegene AL-KO Servicestelle. Diese finden Sie im Internet unter folgender Adresse:

Kettensäge CS 4235
Art.-Nr. 113616
Leerlaufgeschwindigkeit 15 – 20 m/s
Betriebsgeschwindigkeit 7 – 20 m/s
Teilung Kettenrad 3/8"
Kettenbremse Ja (elektrisch, PCB und	Bremsstange)
Kettennachlaufzeit (DIN EN 60745-2-13 – 19.107) max. 0,15 s
Kettennachlaufzeit (DIN EN 50144-2-13:2001 – 18.104) max. 2 s
Aktivierung der Kette Zweifach
Volumen Kettenöltank 250 ml
Gewicht mit Führungsschiene und Sägekette 3,80 kg
Gewicht ohne Führungsschiene und Sägekette 3,15 kg
Überlastschutz Nein
Schallleistungspegel LwA (DIN EN ISO 3744) 108 dB(A)
Schalldruckpegel LpA 88 dB(A)	K = 3,0 dB(A)
Vibrationswert (DIN EN 28662-1)* 2,5 m/s	^2 K = 1,5 m/s ^2

Sägekette	90PX040X	91PX045X	91PX052X
Treibgliederstärke	1,1 mm	1,27 mm	1,27 mm
Führungsschiene	104MLEA041	120SDEA041	140SDEA041
Länge der Führungsschiene	10" / 25 cm	12" / 30 cm	14" / 35 cm
Schnittlänge	17 cm	22 cm	27 cm

* Anmerkungen:

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung (Vibrationsaussetzungsgrad) verwendet werden.

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs vom Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Akku 127390
Nennspannung 36 V / 42 V max.
Nennkapazität 7,5 Ah
Ladedauer ca. 150 min

Ladegerät 127391
Netzspannung 230 V (AC)
Netzfrequenz 50 Hz
Ausgangsspannung 42 V (DC)
Einsatztemperaturbereich 0 °C – +40 °C

14 HILFE BEI STÖRUNGEN

VORSICHT!

Verletzungsgefahr

Scharfkantige und sich bewegende Geräteteile können zu Verletzungen führen.

■ Bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe tragen!
Das Gerät ausschalten und den Akku entfernen!

Störung Ursache Beseitigung
Motor läuft nicht. Keine Akkuspannung vorhanden.		Stromversorgung von Elektrofachkraft prüfen lassen.
		Überlastschutz hat abgeschaltet.
		Kettenbremse eingeschaltet. Kettenbremse lösen.
Führungsschiene und Säge-kette laufen heiß. Rauchent-wicklung.	Sägekette ist zu straff gespannt.	Kettenspannung lockern.
	Öltank ist leer. Sägekettenöl nachfüllen.
	Öleintrittsbohrung und/oder Nut der Führungsschiene sind verschmutzt.	Öleintrittsbohrung und Nut der Füh-rungsschiene reinigen.
Motor läuft, aber Sägekette bewegt sich nicht.	Sägekette ist zu straff gespannt.	Kettenspannung lockern.
	Gerätefehler AL-KO Servicestelle aufsuchen.
Anstatt Sägespänen wird nur noch Holzstaub ausgeworfen. Die Kettensäger muss durch das Holz gedrückt werden.	Sägekette ist stumpf.	Sägekette schärfen oder AL-KO Servicestelle aufsuchen.
Gerät vibriert ungewöhnlich.	Gerätefehler AL-KO Servicestelle aufsuchen.

HINWEIS

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder nicht selbst behoben werden können, an unseren Kundendienst wenden.

15 GARANTIE

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

■ Beachten dieser Betriebsanleitung
Sachgemäßer Behandlung
■ Verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

■ Eigenmächtigen Reparaturversuchen
■ Eigenmächtigen technischen Veränderungen
Nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxxxxx (x) gekennzeichnet sind

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

16 ORIGINAL-EG-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass dieses Produkt in der auf dem Markt vertriebenen Form die Anforderungen der harmonisierten EU-Richtlinien, der EU-Sicherheitsstandards und die produktspezifischen Standards erfüllt.

Produkt

Akku-Kettensäge

Seriennummer

G4013022

Typ

CS 4235

Schallleistungspegel

EN ISO 3744

gemessen / garantiert

103,3 dB(A) / 108 dB(A)

EG-Typgenehmigung

M6A-17 12-47028

Hersteller

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 Kötz

Deutschland

EU-Richtlinien

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

Konformitätsbewertung

2000/14/EG Anhang V

Benannte Stelle (2000/14/EG)

TÜV SÜD Product Service GmbH

Ridlerstraße 65

80339 München

Deutschland

Nr. 0123

Dokumentations-Bevollmächtigter

Andreas Hedrich

Ichenhauser Str. 14

89359 Kötz

Deutschland

Harmonisierte Normen

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

Kötz, 01.12.2017

AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 Kötz
Deutschland

EU directives

2006/42/EC

2014/30/EU

2000/14/EC

2011/65/EU

13 TECHNISCHE GEGEVENS

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 Kötz

Deutschland

Direktive EU-a

2006/42/EZ

2014/30/EU

2000/14/EZ

2011/65/EU

Ocjena sukladnosti

2000/14/EZ Dodatak V

Nadležno tijelo (2000/14/EG)

TÜV SÜD Product Service GmbH

Ridlerstraße 65

80339 München

Deutschland

nr. 0123

Andreas Hedrich

Ichenhauser Str. 14

89359 Kötz

Deutschland

Uskladene norme

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

Kötz, 1.12.2017.

AL-KO Geräte GmbH Ichenhauser Str. 14 89359 Kötz Niemcy

Dyrektywy UE

2006/42/WE

2014/30/UE

2000/14/WE

2011/65/UE

Ocena zgodności

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 Kötz

Nemecko

5.3 Kædebremsens funktionstest

Batteriets driftstid

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 Kötz

Tyskland

EU-direktiver

2006/42/EF

2014/30/EU

2000/14/EF

2011/65/EU

Overensstemmelsesvurdering

2000/14/EF bilag V

11 Avfallshändtering 368

12 Kundeservice/service.... 369

13 Tekniske data 370

14 Feilsøking 371

15 Garanti 372

16 EC-samsvarserklæring 372

1 OM DENNE BRUKSANVISNINGEN

Batteriets driftstid

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 Kötz

Tyskland

EU-direktiver

2006/42/EC

2014/30/EU

2000/14/EC

2011/65/EU

Samsvarsvurdering

2000/14/EC vedlegg V

Kontrollorgan (2000/14/EF)

TÜV SÜD Product Service GmbH

Ridlerstraße 65

80339 München

Tyskland

Nr. 0123

6.6 Ketjujarrun testaus

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 Kötz

Vokietija

ES direktyvos

2006/42/EB

2014/30/ES

2000/14/EB

2011/65/ES

Atitikties vertinimas

2000/14/EB V priedas

TÜV SÜD Product Service GmbH

Ridlerstraße 65

80339 München

Vokietija

Nr. 0123

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 Kötz

Himechina

Директиви ЄС

2006/42/€C

2014/30/€C

2000/14/€C

2011/65/€C

TÜV SÜD Product Service GmbH

Ridlerstraße 65

80339 München

Himechina

Nr. 0123
