| Typ produktu | Batériová píla |
| Značka | SOLO |
| Model | CS 4235 |
| Napätie batérie | 36 V (max. 42 V) |
| Kapacita batérie | 7,5 Ah |
| Čas nabíjania | Približne 150 minút |
| Rýchlosť reťaze naprázdno | 15–20 m/s |
| Rýchlosť reťaze pri práci | 7–20 m/s |
| Kapacita olejovej nádrže | 250 ml |
| Hmotnosť (s vodidlom a reťazou) | 3,80 kg |
| Hmotnosť (bez vodidla a reťaze) | 3,15 kg |
| Hladina akustického výkonu (LwA) | 108 dB(A) |
| Hladina akustického tlaku (LpA) | 88 dB(A) |
| Hodnota vibrácií | 2,5 m/s² (K=1,5 m/s²) |
| Dĺžky vodiacej lišty | 25 cm / 30 cm / 35 cm |
| Rozteč reťaze | 3/8" |
| Brzda reťaze | Áno, manuálny s oblúkom |
| Automatické mazanie | Áno |
| Ochrana proti preťaženiu | Áno (automatické zastavenie) |
| Napájanie | Lítiovo-iónová batéria (36 V) |
| Správne použitie | Rezanie ľahkého dreva, záhradníctvo |
| Obsah dodávky | Píla, vodiaca lišta, reťaz, ochrana reťaze, návod |
| Záruka | Zákonná záruka na výrobné vady |
Často kladené otázky - CS 4235 SOLO
Otázky používateľov k CS 4235 SOLO
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Píla vo formáte PDF zadarmo! Nájdite svoj návod CS 4235 - SOLO a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. CS 4235 značky SOLO.
NÁVOD NA OBSLUHU CS 4235 SOLO
3.1.1 Bezpečnost' pracovného miesta .. 260
3.1.2 Bezpečnost' elektrických súčastí . 260
3.1.3 Bezpečnost'osôb.... 260
3.1.4 Používanie a zaobchádzanie s elektrickým náradím ...... 261
3.1.5 Používanie a zaobchádzanie s akumulátorovým náradím ..... 261
3.1.6 Servis.... 261
3.2 Bezpečnostné upozornenia pre reta-
zové píly 262
3.3 Príčiny a zabránenie spätnému rázu.. 262
3.4 Bezpečnostné pokyny k akumulátoru 263
3.5 Bezpečnostné pokyny k nabíjačke..... 263
3.6 Pokyny k bezpečnému vykonávaniu
prác 264
3.6.1 Obsluha 264
3.6.2 Doby prevádzky.... 264
3.6.3 Vibračné zaťaženie.... 264
3.6.4 Zat'aženie hlukom.... 265
3.6.5 Práce s ret'azovou pílou ..... 265
4 Montáž....266
4.1 Montáž vodiacej lišty (02, 03) ......266
4.2 Montáž reťaze píly (02, 03)......266
4.3 Upnutie ret'aze píly (04, 05)......266
5 Uvedenie do prevádzky....267
5.1 Nabitie akumulátora (06, 07) .....267
5.2 Doplnenie ret'azového oleja (08) .....267
5.3 Funkčný test reťazovej brzdy......268
5.3.1 Preskúšanie brzdy reťaze, ak je motor (09) vypnutý .....268
5.3.2 Preskúšanie brzdy ret'aze, ak je motor (09) zapnutý....268
6 Obsluha....268
6.1 Kontrola ret'azového oleja....269
6.2 Nasadenie pásového systému na akumulátor (10) – (13) ......269
6.3 Vloženie/vybratie akumulátora (14) ....269
6.4 Zabezpečenie napájania (15, 16) .....269
6.5 Zapnutie a vypnutie motora (17)......269
6.6 Preskúšanie brzdy reťaze......269
6.7 Zvýšenie alebo zníženie rýchlosti re-
ťaze píly [funkcia režimu Eco/Power]
(18) ......270
6.8 Kontrola stavu nabitia „Motion Detection“ (07) ......270
7 Správanie pri práci a technika práce......270
7.1 Stínanie stromov (19, 20) ......270
7.2 Odstránenie vetiev (21) ......271
7.3 Skrátenie stromu (22 – 25) ......272
7.4 Krátenie reziva....272
8 Údržba a starostlivosť ......272
8.1 Kontrola napnutia ret'aze .....273
8.2 Ostrenie ret'aze píly (26)......273
8.3 Čistenie vnútorného priestoru ret'azového kolesa ....273
8.4 Demontáž rýchloupínacieho zariadenia (27) 274
8.5 Kontrola, otočenie a namazanie vodiacej lišty (28, 29)....274
8.6 Tabul'ka údržby retaze 274
9 Preprava 275
10 Skladovanie 275
11 Likvidácia 275
12 Zákaznícky servis 276
16 ES vyhlásenie o zhode 279

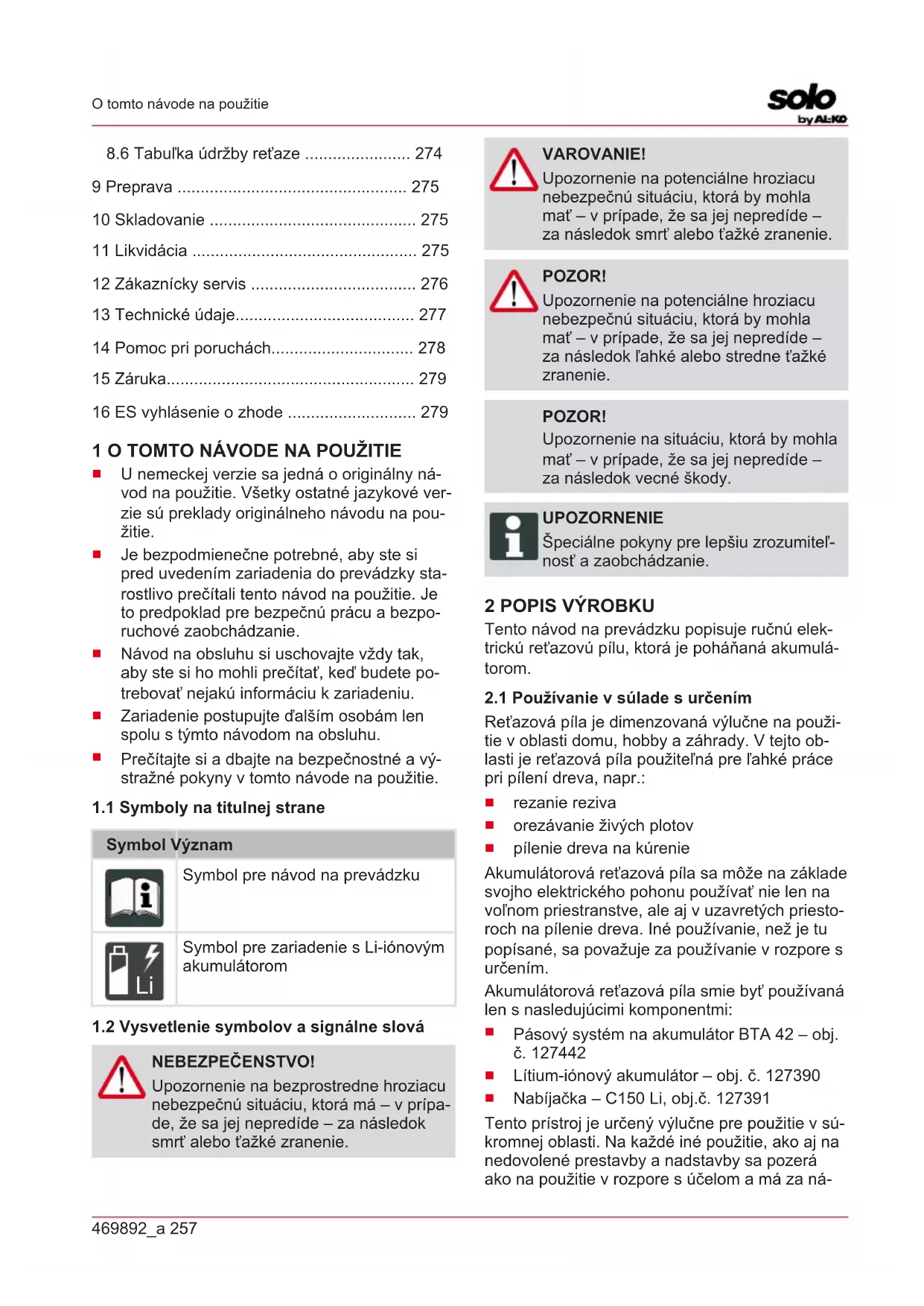

1 O TOMTO NÁVODE NA POUŽITIE
U nemeckej verzie sa jedná o originálny návod na použitie. Všetky ostatné jazykové verzie sú preklady originálneho návodu na použitie.
Je bezpodmienečne potrebné, aby ste si pred uvedením zariadenia do prevádzky starostlivo prečítali tento návod na použitie. Je to predpoklad pre bezpečnú prácu a bezporuchové zaobchádzanie.
Návod na obsluhu si uschovajte vždy tak, aby ste si ho mohli prečítať, keď budete potrebovať nejakú informáciu k zariadeniu.
Zariadenie postupujte d'alším osobám len spolu s týmto návodom na obsluhu.
■ Prečítajte si a dbajte na bezpečnostné a výstražné pokyny v tomto návode na použitie.
1.1 Symboly na titulnej strane
Symbol Význam
Symbol pre návod na prevádzku
Symbol pre zariadenie s Li-iónovým akumulátorom
1.2 Vysvetlenie symbolov a signálne slová
NEBEZPEČENSTVO!
Upozornenie na bezprostredne hroziacu nebezpečnú situáciu, ktorá má – v prípa-de, že sa jej nepredíde – za následok smrt alebo t'ažké zranenie.
VAROVANIE!
Upozornenie na potenciálne hroziacu nebezpečnú situáciu, ktorá by mohla mať – v prípade, že sa jej nepredíde – za následok smrt alebo t’ažké zranenie.
POZOR!
Upozornenie na potenciálne hroziacu nebezpečnú situáciu, ktorá by mohla mat' – v prípade, že sa jej nepredíde – za následok l'ahké alebo stredne t'ažké zranenie.
POZOR!
Upozornenie na situáciu, ktorá by mohla mat' – v prípade, že sa jej nepredíde – za následok vecné škody.
UPOZORNENIE
Špeciálne pokyny pre lepšiu zrozumitel'nost' a zaobchádzanie.
2 POPIS VÝROBKU
Tento návod na prevádzku popisuje ručnú elektrickú reťazovú pílu, ktorá je poháňaná akumulátorom.
2.1 Používanie v súlade s určením
■ rezanie reziva
■ orezávanie živých plotov
■ pílenie dreva na kúrenie
Akumulátorová reťazová píla sa môže na základe svojho elektrického pohonu používať nie len na vol’nom priestranstve, ale aj v uzavretých priestoroch na pílenie dreva. Iné používanie, než je tu popísané, sa považuje za používanie v rozpore s určením.
Akumulátorová reťazová píla smie byť používaná len s nasledujúcimi komponentmi:
Tento prístroj je určený výlučne pre použitie v súkromnej oblasti. Na každé iné použitie, ako aj na nedovolené prestavby a nadstavby sa pozerá ako na použitie v rozpore s účelom a má za ná-
sledok prepadnutie záruky, ako aj stratu zhody (označenie CE) a odmietnutie akejkoľvek zodpovednosti voči škodám používateľa alebo tretej osoby zo strany výrobcu.
POZOR!
Nebezpečenstvo zranenia v dôsledku použitia v rozpore s určením!
Ak sa ret'azovou pílou píli drevo, ktoré obsahuje cudzie predmety alebo iné materiály, môže dôjst' k zraneniu.
Nepíl'te vetvy, ktoré sa nachádzajú priamo alebo pod ostrým uhlom nad používateľom alebo inými osobami.
■ Na mazanie reťazovej píly nepoužívajte starý alebo minerálny olej.
■ Zariadenie nepoužívajte vo výbušnom prostredí.
2.3 Zvyškové riziká
Aj pri používaní zariadenia v súlade s určením môže zostat' zvyškové riziko, ktoré sa nedá vylúčit'. V dôsledku druhu a konštrukcie zariadenia sa nedajú vylúčit' nasledujúce nebezpečenstvá.
- Kontakt s voľne prístupnými zubmi ret’aze (nebezpečenstvo porezania).
Prístup k otáčajúcej sa reťazi (nebezpečenstvo porezania).
Náhly a nepredvídateľný pohyb rezacej časti (nebezpečenstvo porezania).
■ Uvol'nenie dielov ret'aze (nebezpečenstvo po-rezania / zranenia).
■ Uvol'nenie dielov rezajúcich drevo.
Obmedzenie sluchu počas práce, ak sa nepoužíva ochrana sluchu.
2.4 Bezpečnostné a ochranné zariadenia
VAROVANIE!
Nebezpečenstvo vážnych zranení v dôsledku manipulácie s bezpečnostnými a ochrannými zariadeniami
Na základe manipulácie s bezpečnostnými a ochrannými zariadeniami môže pri práci s reťazovou pílou dôjst' k vážnym zraneniam.
Tieto bezpečnostné a ochranné zariadenia nikdy neodstavujte mimo prevádzku!
■ S ret'azovou pílou pracujte iba v prípade, ak správne fungujú všetky bezpečnostné a ochranné zariadenia.
2.4.1 Ochrana proti zapnutiu
Ak obsluha viackrát za sebou zrýchli reťazovú pílu, táto sa na niekol’ko sekúnd vypne, aby sa chránila elektronika a reťaz píly. V takom prípade počkajte, kým sa dá reťazová píla opäť zapnút.
2.4.2 Brzda ret'aze/strmeň brzdy ret'aze
Ret'azová píla má ručnú brzdu ret'aze, ktorá sa aktivuje napr. pri spätnom ráze (kickback) prostredníctvom strmeňa brzdy ret'aze. Pri aktivácii brzdy ret'aze sa ret'az píly a motor okamžite zaštavia.
2.4.3 Ochrana proti pret'aženiu
Ret'azová píla je vybavená ochranným vypínačom v prípade preťaženia, ktorý pri preťažení pílu vypne.
Po krátkej fáze ochladenia je možné ret'azovú pílu opät' zapnút'.
2.5 Symboly na zariadenie
Symbol Význam
Bud'te mimoriadne opatrní pri manipulácii!
Reťazovú pílu nepoužívajte jednou rukou!
Symbol Význam
Nepoužívajte v daždi! Chráňte pred vlhkost'ou!
Noste ochrannú prilbu, ochranu slu-chu a ochranu očí!
Noste ochranné rukavice!
Noste pevnú obuv!
Akumulátorová ret'azová píla je určená na prevádzku s lítium-iónovým akumulátorom PowerFlex (obj. č. 127390). Na nabíjanie akumulátora je potrebná nabíjačka akumulátorov PowerFlex (obj. č. 127391).
POZOR!
Nebezpečenstvo poškodenia prístroja a akumulátora
Ak sa prístroj prevádzkuje s nevhodným akumulátorom, môže dojst' k poškodeniu prístroja a akumulátora.
Prístroj prevádzkujte len s predpísaným akumulátorom.
UPOZORNENIE
Akumulátor, nabíjačka a systém popruhov nie sú súčast'ou dodávky a preto musia byt' zakúpené zvlášť.

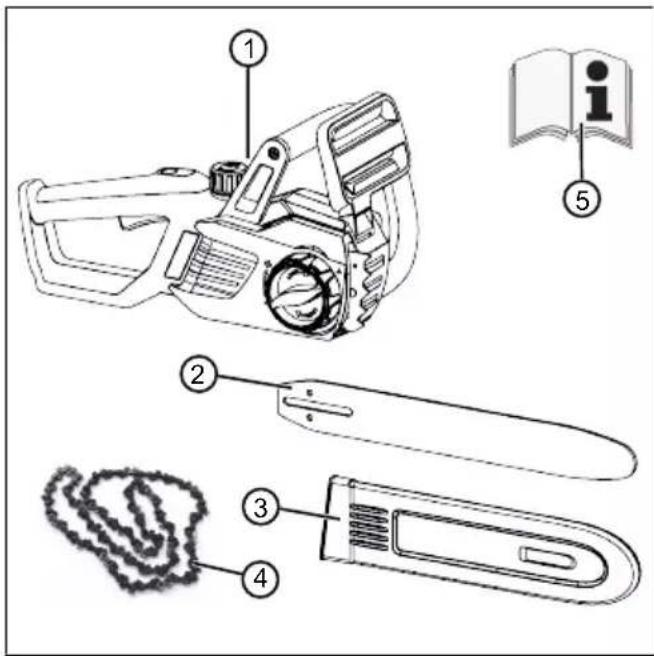

Po vybalení skontrolujte, či boli dodané všetky konštrukčné diely.
Č. Konštrukčná čast'
1 Akumulátorová ret'azová píla
2 Vodiaca lišta
3 Ochrana ret'aze
4 Ret'az pily
5 Návod na použitie
2.7 Prehl'ad výrobku (01)
Č. Konštrukčná čast'
Č. Konštrukčná čast'
13 Zásuvka pripojovacieho kábla akumulátora
15 Rýchloupínacie zariadenie s centrálnym uzáverom a otočným krúžkom
16 Akumulátor*
17 Nabíjačka*
*: Nie je súčastou im dodávky, ale je dostupný pod nižšie uvedenými objednacími číslami:
Prečítajte si všetky bezpečnostné upozornenia a pokyny.
Zanedbania pri dodržiavaní bezpečnostných upozornení a pokynov môžu zapríčinit' zásah elektrickým prúdom, požiar a/alebo t'ažké poranenia.
Všetky bezpečnostné upozornenia a pokyny uschovajte pre budúcnost'.
Pojem „Elektrické náradie“ používaný v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie poháňané zo siete (so siet’ovým kábłom) a na elektrické náradie poháňané akumulátorom (bez siet’ového kábla).
Udržiavajte vaše pracovné prostredie čisté a dobre osvetlené. Neporiadok alebo neosvetlené pracovné oblasti môžu viest' k nehodám.
S elektrickým náradím nepracujte prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prachy. Elektrické náradie vytvára iskry, ktoré by mohli zapálit' prach alebo pary.
■ Počas používania elektrického náradia dbajte na bezpečnú vzdialenost' detí a
iných osób. Pri rozptylení môžete stratit' kontrolu nad elektrickým náradím.
3.1.2 Bezpečnost' elektrických súčastí
Zástrčka elektrického zariadenia musí byt' vhodná pre danú zásuvku. Zástrčka sa nesmie žiadnym spôsobom menit'. Nepoužívajte zástrčkové adaptéry spolu s elektrickým náradím s ochranným uzemnením.
Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi ako sú rúry, kúrenia, sporáky a chladničky. Existuje zvýšené riziko zásahu elektrickým prúdom, keď je vaše telo uzemnené.
■ S elektrickým náradím sa vyhýbajte dažďu a vlhku. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
Kábel nepoužívajte v rozpore s určením, na nosenie elektrického náradia, vešanie alebo na vytiahnutie zástrčky zo zásuvky. Kábel držte v bezpečnej vzdialenosti od horúčavy, oleja, ostrých hrán alebo pohy-bujúcich sa častí zariadenia. Poškodené alebo zamotané káble zvyšujúc riziko zásahu elektrickým prúdom.
Ak s elektrickým náradím pracujete vonku, používajte len také predlžovacie káble, ktoré sú vhodné aj do vonkajšieho prostredia. Použitie predlžovacieho kábla vhodného do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom.
Ak sa nedá zabránit' prevádzke elektrického náradia vo vlhkom prostredí, použite ochranný vypínač proti chybnému prúdu. Použitie ochranného vypínača proti chybnému prúdu znižuje riziko zásahu elektrickým prúdom.
- Bud'te opatrný, dávajte pozor na to,čo robíte, a pracujte s elektrickým náradím s rozumom. Nepoužívajte elektrické náradie, keď ste unavený alebo pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri používaní elektrického náradia môže viest' k vážnym poraneniam.
Noste osobné ochranné prostriedky a vždy noste ochranné okuliare. Nosenie osobných ochranných prostriedkov, ako prachová maska, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu,
Vyhýbajte sa neúmyselnému uvedeniu do prevádzky. Pred pripojením elektrického náradia k elektrickej sieti a/alebo k akumulátoru, resp. pred jeho zdvihnutím alebo prenášaním sa uistite, že elektrické náradie je vypnuté. Ak máte pri prenášaní elektrického náradia prst na spínači alebo ak elektrické náradie pripájate k elektrickému napájaniu v zapnutom stave, môže to viest' k nehodám.
Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo skrutkovače. Nástroj alebo klúč, ktorý sa nachádza v točiacej sa časti prístroja, môže viest' k zraneniam.
Vyhýbajte sa abnormálnemu držaniu tela. Postarajte sa o bezpečný postoj a udržiavajte vždy rovnováhu. Tým môžete elektrické náradie v neočakávaných situáciách lepšie kontrolovať.
Noste vhodný odev. Nenoste príliš široký odev alebo ozdoby. Vlasy a odev držte mimo pohyblivých dielov. Vol'ný odev, šperky alebo dlhé vlasy môžu byť zachytené pohyblivými dielmi.
Ak sa dajú namontovat' zariadenia na odsávania a zachytávanie prachu, ubezpečte sa, že sú pripojené a že sa používajú správne. Používanie odsávania prachu môže znížit' ohrozenie spôsobené prachom.
3.1.4 Používanie a zaobchádzanie s elektrickým náradím
Zariadenie nepreťažujte. Na svoju prácu používajte elektrické náradie na to určené. S vhodným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu.
Nepoužívajte elektrické náradie, ktorého spínač je pokazený. Elektrické náradie, ktoré sa nedá zapnút' alebo vypnút', je nebezpečné a musí sa opravit'.
Vytiahnite zástrčku zo zásuvky a/alebo odstráňte akumulátor, predtým než vykonáte nastavenia zariadenia, vymeníte náhradné diely alebo zariadenie odložíte. To-to bezpečnostné opatrenie zabraňujte ne-úmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Nenechajte zariadenie obsluhovať osobami, ktoré s ním
nie sú oboznámené a nečítali tento návod. Elektrické náradie je nebezpečné, keď ho používajú neskúsené osoby.
Elektrické náradie ošetrujte starostlivo. Kontrolujte, či pohyblivé časti bezchybne fungujú a nezasekávajú sa, či nie sú niektoré diely zlomené alebo poškodené tak, že by to negativne ovplyvnilo funkčnost' elektrického náradia. Nechajte poškodené diely pred použitím zariadenia opravit'.
Mnoho úrazov má príčinu v nesprávne vykonanej údržbe elektrického náradia.
- Rezacie nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezacie nástroje s ostrými reznými hranami sa menej zasekávajú a dajú sa l'ahšie viest'.
- Elektrické náradie, príslušenstvo, vložené nástroje atd'. podl'a týchto pokynov. Zohl'adnite pri tom pracovné podmienka a činnost', ktorá sa má vykonat'. Použitie elektrického náradia na iné použitie ako je určené, môže viest' k nebezpečným situáciám.
3.1.5 Používanie a zaobchádzanie s akumulátorovým náradím
Akumulátory nabíjajte len v nabíjačkách, ktoré sú odporúčané výrobcom. Nabíjačke, ktorá je vhodná pre určitý druh akumulátorov, hrozí nebezpečenstvo požiaru, ak sa bude používať s inými akumulátormi.
Do elektrických náradí používajte len akumulátory, ktoré sú na to určené. Používanie iných akumulátorov môže viest' k zraneniam a nebezpečenstvu vzniku požiaru.
Nepoužívaný akumulátor uchovávajte v bezpečnej vzdialenosti od kancelárskych spiniek, mincí, kl'účov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môžu mat' za následok popáleniny alebo požiar.
- Pri nesprávnom použití môže z akumulá-tora vytekat' kvapalina. Zabráňte kontaktu s ňou. Pri náhodnom kontakte opláchnite vodou. Ak sa kvapalina dostane do očí, vyhl'adajte aj lekársku pomoc. Vytekajúca kvapalina akumulátora môže viest' k podráž-deniu kože alebo popáleninám.
3.1.6 Servis
Elektrické náradie si pre svoju bezpečnost' nechajte opravit' len od kvalifikovaného odborníka a s originálnymi náhrad-
nými dielmi. Tým sa zabezpečí, že bezpečnost' prístroja zostane zachovaná.
- Pri zapnutej píle majte všetky časti tela vzdialené od pílovej ret'aze. Pred naštartovaním píly sa ubezpečte, že sa pílová re-t'az ničoho nedotýka. Moment nepozornosti pri používaní ret'azovej píly môže viest' k to-mu, že pílová ret'az zachytí odev alebo časti tela.
Ret'azovú pílu držte vždy svojou pravou rukou za zadnú rukovát' a l'avou rukou za prednú rukovát'. Držanie ret'azovej píly v opačnom pracovnom postoji zvyšuje riziko zranení a nesmie sa používat'.
Elektrické náradie sa smie držat' len za izolovanú plochu rukoväte, lebo inak by mohlo dôjst' k dotyku s vedeniami zakrytými reťazou píly. Reťaze píly, ktoré sa dotýkajú drôtu pod elektrickým napätím, spôsobia, že kovové diely elektrického náradia budú pod napätím a mohlo by dôjst' k zásahu obsluhy elektrickým prúdom.
Noste ochranné okuliare a ochranu slu-chu. Odporúča sa použitie d'alších ochranných prostriedkov na hlavu, ruky, nohy a chodidlá. Vhodný ochranný odev znižuje nebezpečenstvo zranenia v dôsledku odlietajúcich pilín a náhodného dotyku pílovej reťaze.
■ S ret'azovou pílou nepracujte na strome. Pri prevádzke na strome hrozí nebezpečenstvo zranenia.
Vždy dbajte na pevný postoj a ret'azovú pílu používajte vždy len na pevnom, bezpečnom a rovnom povrchu. Šmykl'avý povrch alebo nestabilné stanoviská, ako státie na rebríku, môžu viest' k strate rovnováhy alebo k strate kontroly nad ret'azovou pílou. - Pri rezaní konára, ktorý je napnutý, počítajte s jeho spätným pohybom. Ked' sa pnutie v drevených vlákien uvolní, napnutý konár môže zasiahnuť obsluhujúcu osobu a/alebo spôsobit' stratu kontroly nad ret'azovou pílou.
- Bud'te zvlášť pozorný pri rezaní krovia a mladých stromov. Tenký materiál sa môže zachytit' v pílovej reťazi a môže vás udriet' alebo vyviest' z rovnováhy.
■ Ret'azovú pílu noste za predné držalo vo vypnutom stave, pílovú ret'az otočte sme-
rom od tela. Pri preprave a uskladnení re- ťazovej píly na ñu vždy natiahnite ochran- ný kryt. Starostlivé zaobchádzanie s reťazovou pílou znižuje pravdepodobnosť neúmyselného dotyku s pohybujúcou sa pílovou re- ťazou.
- Riad'te sa pokynmi ohľadom mazania, napnutia ret'aze a výmeny príslušenstva. Neodborne napnutá alebo namazaná ret'az sa môže roztrhnút' alebo zvýšit' riziko spätného rázu.
Rukoväte udržiavajte suché, čisté a bez oleja a tuku. Mastné, olejové rukoväte sú šmykl'avé a vedú k strate kontroly.
Píl'te len drevo. Ret'azovú pílu nepoužívajte na práce, na ktoré nie je určená. Príklad: Ret'azovú pílu nepoužívajte na pílenie plastu, muriva alebo stavebných materiálov, ktoré nie sú z dreva. Používanie reťazovej píly na práce v rozpore s určením môže viest' k nebezpečným situáciám.
3.3 Príčiny a zabránenie spätnému rázu
Spätný ráz sa môže vyskytnúť, ked' sa špička vodiacej lišty dotkne nejakého predmetu alebo ked' sa drevo ohne a pílová reťaz sa zasekne v reze.
Dotyk so špičkou lišty môže v niektorých prípa- doch viest' k neočakávanej reakcii smerom doza- du, pri ktorej sa vodiaca lišta náhle pohne sme- rom hore a k obsluhujúcej osobe.
Zaseknutie pílovej reťaze na hornej hrane vodiacej lišty môže lištu prudko hodit dozadu smerom k obsluhe.
Každá z týchto reakcií môže viest' k strate kontroly nad pílou a môže spôsobit' t'ažké zranenie. Nespoliehajte sa výlučne na bezpečnostné zariadenia zabudované v ret'azovej píle. Ako používateľ ret'azovej píly by ste mali vykonať rôzne opatrenia, aby ste mohli pracovať bez nehôd a zranení.
Spätný ráz je dôsledkom nesprávneho alebo chybného používania elektrického náradia. Je možné mu zabrániť vhodnými preventívnymi opatreniami, ako je to popísané d'alej:
Pílu držte pevne oboma rukami, pričom palce a prsty obopínajú rukováte ret'azovej píly. Telo a paže uveďte do takej polohy, v ktorej dokážete odolat' silám pri spätnom ráze. Po vykonaní vhodných opatrení môže obsluhujúca osoba ovládat' sily spätného rázu. Ret'azovú pílu nikdy nepúšťajte.
bráni neúmyselnému dotyku so špičkou lišty a umožní sa lepšia kontrola reťazovej píly v neočakávaných situáciách.
Vždy používajte náhradné lišty a pílové reťaze predpísané výrobcom. Nesprávne náhradné lišty a pílové reťaze môžu viest’ k roztrhnutiu reťaze a/alebo k spätnému rázu.
Za účelom brúsenia a údržby pílovej ret'aze dodržiavajte pokyny výrobcu. Príliš nízke obmedzovače híbky zvyšujú sklon k spätnému rázu.
Táto časť návodu predstavuje všetky základné bezpečnostné a výstražné pokyny, ktoré musia byť dodržané pri používaní akumulátora. Prečítajte si tieto pokyny!
Akumulátor používajte len v súlade s určením, tzn. do prístrojov firmy AL-KO, ktoré sú poháňané akumulátorom. Akumulátor nabíjajte len na to určenou nabíjačkou AL-KO.
Nový akumulátor vybal'te z originálneho bale-nia až vtedy, ked' sa má použit'.
Pred prvým použitím akumulátor úplne nabite a vždy používajte na to určenú nabíjačku. Dodržiavajte pokyny k nabíjaniu akumulátora uvedené v tomto návode na použitie.
Nepoužívajte akumulátor v prostrediach s nebezpečenstvom výbuchu a požiaru.
- Pri používaní akumulátora s prístrojom nevystavujte akumulátor mokrému a vlhkému prostrediu.
- Chráněte akumulátor pred horúčavou, olejom a ohňom, aby sa nepoškodil a aby z neho nemohli uniknút pary a elektrolyt.
■ Nevystavujte akumulátor nárazom a ne-hádžte s ním.
Nepoužívajte znečistený alebo mokrý akumulátor. Pred použitím akumulátor očistite a osušte suchou, čistou handrou.
Nabitý a nepoužívaný akumulátor chráňte pred stretom s kovovými predmetmi, aby sa neporušili kontakty (napr. kancelárske spinky, mince, klúče, klince, skrutky). Skrat môže spôsobit' popáleniny alebo môže vzniknút' požiar.
Akumulátor neotvárajte, nerozkladajte ani nerozoberajte. Hrozí nebezpečenstvo zasiahnutia elektrickým prúdom a nebezpečenstvo vzniku skratu.
- Pri nesprávnom používaní a v prípade poškodenia akumulátora z neho môžu uniknút pary
alebo elektrolyt. Priestor dostatočne vyvetrajte a v prípade t'ažkostí vyhl'adajte lekára. V prípade kontaktu s kvapalinou elektrolytu tento dôkladne umyte a dôkladne si vypláchnite oči. Potom vyhl'adajte lekára.
Nepovolané osoby smú tento akumulátor používať iba v prípade, že sú pod dozorom osoby, ktorá zodpovedá za ich bezpečnosť, alebo ak im táto osoba vysvetlila, ako sa má akumulátor používať. Neoprávnené osoby sú napr.:
osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami.
osoby, ktoré nemajú s akumulátorom žiadne skúsenosti a/alebo nedisponujú žiadnymi znalosťami o ňom.
Deti musia byt' pod dozorom a musia byt' poučené o tom, že akumulátor nie je na hranie.
Nenechávajte akumulátor neustále v nabíjačke. Ak si chcete akumulátor na dlhší čas uschovať, vytiahnite ho z nabíjačky.
Vytiahnite akumulátor z poháňaných prístrojov, ak sa tieto už nebudú nepoužívať.
Nepoužívaný akumulátor vysušte a uskladnite na zamknutom mieste. Chráně ho pred horúčavou a priamym slnečným žiarením. Neoprávnené osoby a deti nesmů mat' ku akumulátoru prístup.
Táto časť návodu predstavuje všetky základné bezpečnostné a výstražné pokyny, ktoré musia byť pri používaní nabíjačky dodržané. Prečítajte si tieto pokyny!
Zariadenie používajte iba v súlade s určením, tzn. pre nabíjanie na to určeného akumulátora. Do nabíjačky vkladajte len originálne akumulátory od firmy AL-KO.
Pred každým použitím skontrolujte, či nie sú celé zariadenie, ako aj sieťový kábel a priestor pre batériu poškodené. Zariadenie používajte iba v nezávadnom stave.
Akumulátor nepoužívajte v prostrediach s nebezpečenstvom výbuchu a požiaru.
Zariadenie používajte iba v interiéroch a ne-vystavujte ho mokrému a vlhkému prostrediu.
Nabíjačku umiestnite vždy na nehorľavý a dobre vetraný povrch, nakol’ko sa nabíjačka počas nabíjania zahrieva. Nezakrývajte vetrací otvor nabíjačky ani samotné zariadenie.
Pred zapojením nabíjačky sa uistite, či máte k dispozícii potrebné sietové napätie, aké je uvedené v časti Technické údaje.
Sietový kábel používajte iba na pripojenie nabíjačky, na žiadne iné účely nie je určený. Nabíjačku neprenášajte za sietový kábel, a sietovú zástrčku nevyťahujte z elektrickej zásuvky tak, že ju vytrhnete za sietový kábel.
■ Sietový kábel chráňte pred horúčavou, olejom a ostrými hranami, aby sa nepoškodil.
Nepoužívajte znečistenú alebo mokrú nabíjačku ani akumulátor. Pred použitím zariadenie a akumulátor očistite a osušte.
■ Neotvárajte nabíjačku ani akumulátor. Hrozí nebezpečenstvo zasiahnutia elektrickým prúdom a nebezpečenstvo vzniku skratu.
Zariadenie si pre svoju bezpečnost' nechajte opravit len kvalifikovaným odborníkom a s použitím originálnych náhradných dielov.
Takéto osoby smú zariadenie používať iba v prípade, že sú pod dozorom osoby, ktorá zodpovedá za ich bezpečnosť, alebo ak im táto osoba vysvetlila, ako sa má akumulátor používať. Neoprávnené osoby sú napr.:
osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami
osoby, ktoré nemajú so zariadením žiadne skúsenosti a/alebo nedisponujú žiadnymi znalostami o ňom.
Deti musia byt' pod dozorom a musia byt' poučené o tom, že zariadenie nie je na hranie.
Nepoužívaný prístroj vysušte a uskladnite na zamknutom mieste. Neoprávnené osoby a deti nesmú mat' k zariadeniu prístup.
3.6 Pokyny k bezpečnému vykonávaniu prác
Dodržiavajte bezpečnostné predpisy príslušnej krajiny, napr. profesných združení, sociálnych poistovní, úradov ochrany zdravia a bezpečnosti pri práci.
■ Pracujte iba pri dostatočnom dennom svetle alebo umelom osvetlení.
- Pracovný priestor udržiavajte vol'ný bez predmetov (napr. piliny) – nebezpečenstvo potknutia.
Používatel' je zodpovedný za nehody s inými osobami a ich vlastníctvom.
Požiadajte predajcu alebo iného odborníka, aby vám vysvetlil používanie reťazovej píly alebo sa zúčastnite kurzu.
Pred prvým použitím si minimálne pre-cvičte rezanie dreva gul'atiny na koze na rezanie dreva alebo podstavci.
3.6.1 Obsluha
■ Mladiství mladší ako 16 rokov alebo osoby, ktoré nie sú oboznámené s návodom na obsluhu, zariadenie nesmú používat'.
Osoba pracujúca s reťazovou pílou musí byť odpočinutá, zdravá a v dobrej kondícii. Osoby, ktoré sa zo zdravotných dôvodov nesmú namáhať, sa musia opýtať lekára, či môžu pracovať s reťazovou pílou.
3.6.2 Doby prevádzky
Dodržiavajte predpisy príslušnej krajiny určujúce doby prevádzky reťazových píl. Doby prevádzky reťazových píl môžu byť obmedzené národnými a miestnymi predpismi.
3.6.3 Vibračné zaťaženie
VAROVANIE!
Nebezpečenstvo kvôli vibráciám
Skutočná hodnota vibračnej emisie pri použití prístroja sa môže líšit' od výrobcom uvedenej hodnoty. Pred použitím, resp. počas používania zohl'adnite nasledujúce ovplyvňujúce faktory:
■ Je prístroj použitý v súlade s jeho určením?
■ Je materiál rezaný, resp. opracovaný správnym spôsobom?
■ Je prístroj v riadnom prevádzkovom stave?
■ Je rezný nástroj riadne naostrený, resp. je namontovaný správny rezný nástroj?
Sú držiaky a prípadné protivibračné držiaky namontované a sú pevne spojené s prístrojom?
Zariadenie používajte len pri otáčkach motora, ktoré sú potrebné na vykonanie danej práce. Vyhýbajte sa používaniu maximálneho počtu otáčok, aby ste znížili hluk a vibrácie.
V prípade nesprávneho použitia a údržby sa môže zvýšit’ hlučnosť a vibrácia zariadenia. To vedie k poškodeniu zdravia. V tomto prí-
pade zariadenie okamžite vypnite a nechajte ho opravit' v autorizovanom servise.
■ Stupeň vibračného zaťaženia závisí od vykonávanej práce, resp. použitia zariadenia. Odhadnite toto zaťaženie a zarad’te dostatočné pracovné prestávky. Týmto sa podstatne zníži vibračné zaťaženie počas celej pracovnej doby.
- Pri dlhšom používaní je používatel' vystavený vibráciám, čo môže spôsobit' obehové problémy („biele prsty“). Za účelom zníženia tohto rizika noste pracovné rukavice a udržiavajte ruky teplé. Ak zbadáte symptómy „bielych prstov“, okamžite vyhl'adajte lekársku pomoc. K týmto symptómom patria: necitlivost', strata citlivosti, mravčenie, svrbenie, bolesť, strata sily, zmena farby alebo stavu pokožky. Týmito symptómami sú spravidla postihnuté prsty, dlane alebo tep. Pri nízkych teplotách (cca pod 10 °C) je nebezpečenstvo väčšie.
Počas pracovného dňa zaraďte dlhšie pre-stávky, aby ste si odpočinuli od hluku a vibrá-cií. Prácu naplánujte tak, aby použitie zariadení so silnými vibráciami bolo rozdelené na viac dní.
Ak sa počas používania zariadenia necítite dobre alebo zbadáte zmenu farby pokožky na rukách, okamžite prerušte prácu. Zaradte dostatočné pracovné prestávky. Bez dosta- točných pracovných prestávok môže dôjst' k vibračnému syndrómu dlaní a paží.
Minimalizujte riziko vystavenia vibráciám. Zariadenie ošetrujte podľa pokynov návodu na použitie.
V prípade častého používania zariadenia kontaktujte obchodného zástupcu ohľadom zabezpečenia protivibračného príslušenstva (napr. držiaky).
V pracovnom pláne určite, ako sa má obmedzit' vibračné zaťaženie.
3.6.4 Zat'aženie hlukom
Pri práci s týmto zariadením sa nedá vyhnúť určitému zaťaženiu hlukom. Hlučné práce vykonávajte v povolených a na to určených obdobiach. Dodržiavajte aj prípadné oddychové časy a vykonávanie prác obmedzte na nevyhnutnú dobu. V záujme Vašej osobnej ochrany a ochrany osôb, ktoré sa zdržiavajú v blízkosti, sa musí nosit’ vhodná ochrana sluchu.
Použitie neúplne zmontovanej reťazovej píly môže mať za následok vážne zranenia.
■ Ret'azovú pílu používajte len po jej úplnom zmontovaní.
Pred každým použitím vykonajte vizuálnu kontrolu, aby ste zistili, či je ret'azová píla úplná a či na nej nie sú žiadne poškodené, opotrebované alebo uvol'nené súčiastky. Bezpečnostné a ochranné prvky musia byt nedotknuté.
VAROVANIE! Nebezpečenstvo zranenia v dôsledku neúmyselne spustenej ret'azovej píly
Neúmyselne spustená ret'azová píla môže viest' k vážnym zraneniam. Preto akumulátor vyberte v prípade:
■ kontrolných, nastavovacích a čistiacich prác,
prác na reznej časti zariadenia,
■ opustenia ret'azovej píly,
prepravy,
uskladnenia,
- údržby a opravy,
nebezpečenstva.
Nikdy nepracujte sami.
Vždy majte pre prípadné zranenia pripravenú lekárničku na prvú pomoc.
Vyhýbajte sa dotyku kovových predmetov, ktoré sa nachádzajú v zemi alebo ktoré sú s ňou elektricky vodivo spojené.
■ Osobné ochranné prostriedky tvoria:
ochranná prilba
ochrana sluchu (napr. chrániče sluchu), hlavne pri každodennom vykonávaní práce viac ako 2,5 hodiny
pevné pracovné rukavice
■ Reťazovú pílu nepoužívajte nad výškou ramien, lebo potom už nie je možná bezpečná manipulácia.
- Pri zmene stanovišťa vypnite motor a nasadte ochranu ret’aze.
Na nepoužívané reťazové píly nasadťe vždy ochranu reťaze a vyberte akumulátor.
■ Ret'azovú pílu odkladajte len vo vypnutom stave.
■ Ret'azovú pílu nepoužívajte na dvíhanie alebo pohybovanie s drevom.
Kmene, ktoré sú hrubšie ako je dĺžka rezacej časti, môžu pílit' len odborníci.
Rez začínajte vždy s bežiacou reťazou píly, nikdy reťazovú pílu nezapínajte s priloženou reťazou píly.
■ Dbajte pozor nato, aby sa do zeme nedostal ret'azový olej.
Pílenie nevykonávajte pri daždi, snežení a búrke.
- Bezpečnostné a ochranné zariadenia neodpájajte.
4 MONTÁŽ
VAROVANIE!
Použitie neúplne zmontovanej reťazovej píly môže mať za následok vážne zranenia.
■ Ret'azovú pílu používajte len po jej úplnom zmontovaní.
Pred každým použitím vykonajte vizuálnu kontrolu, aby ste zistili, či je reťazová píla úplná a či na nej nie sú žiadne poškodené, opotrebované alebo uvoľnené súčiastky. Bezpečnostné a ochranné prvky musia byt' nedotknuté.
POZOR!
Nebezpečenstvo rezných rán.
Ostré hrany pílovej reťaze môžu pri montáži spôsobit' rezné rany.
■ Pred montážou vyberte akumulátor.
- Pri montáži reťazovej píly a vodiacej lišty používajte bezpečnostné ruka-vice.
4.1 Montáž vodiacej lišty (02, 03)
- Strmeň brzdy reťaze (02/1) potiahnite k rukoväti strmeňa (02/a), aby sa uvoľnila brzda reťaze.
- Centrálny uzáver (02/2) otáčajte oproti smeru pohybu hodinových ručičiek a odoberte spolu s krytom (02/3).
- Vodiacu lištu (03/1) nasad'te na vodiaci čap (03/2) a posuňte dozadu tak, aby sa dala na-montovat' ret'az píly.
4.2 Montáž ret'aze píly (02, 03)
- Ret'az pily založte na ret'azové ozubené koleso (03/3) a do drážky vodiacej lišty (03/1).
- Ret'az pily ved'te okolo otočnej hviezdice vodiacej lišty. Ret'az pily musí na spodnej strane vodiacej lišty mierne prevísat'.
- Nasad'te kryt (02/3) a mierne dotiahnite centrálny uzáver (02/2).
4.3 Upnutie ret'aze píly (04, 05)
UPOZORNENIE
Ret'az píly je správne napnutá, ked':
na spodnej strane vodiacej lišty prilieha a rukou sa dá pretiahnuť
■ sa v strede vodiacej lišty dá nadvih-nút' o 3 - 4 mm
- Skontrolujte osadenie reťaze píly, aby bola správne položená na reťazovom ozubenom kolese a vo vodiacej lište.
- Otočný krúžok (04/1) otočte smerom ku krytu (04/2) tak, aby oba trojuholníky stáli oproti sebe (04/a).
- Otáčajte uzáver (05/1) v smere pohybu hodinových ručičiek (05/a). Centrálny uzáver pritom úplne dotiahnite alebo otočte spät' o jednu otáčku.
- Otočný krúžok (05/2) otočte v smere pohybu hodinových ručičiek tak, aby bola reťaz píly, ako je popísané vyššie, správne upnutá (05/b).
- Centrálny uzáver (05/1) otočte v smere pohybu hodinových ručičiek, kým nie je upevnený.
5 UVEDENIE DO PREVÁDZKY
NEBEZPEČENSTVO!
Neznalost bezpečnostných pokynov a návodu k obsluhe môže spôsobit naj- vážnejšie zranenia a dokonca usmrtenie.
Pred použitím ret'azovej píly si prečítajte a dodržujte všetky bezpečnostné pokyny a návod k obsluhe tohto návodu na použitie, ako aj návody na použitie, na ktoré sa poukazuje!
VAROVANIE!
Ak sa na ret'azovej píle nachádzajú poškodené konštrukčné diely, môžu vyvolat' vážne zranenia.
Pred každým použitím vykonajte vizuálnu kontrolu, aby ste zistili, či je reťazová píla úplná a či na nej nie sú žiadne poškodené, opotrebované alebo uvoľnené súčiastky. Bezpečnostné a ochranné prvky musia byť nedotknuté.
5.1 Nabitie akumulátora (06, 07)
POZOR!
Nebezpečenstvo požiaru pri nabíjaní!
Na základe ohriatia nabíjačky vzniká nebezpečenstvo vzniku požiaru, ak sa postaví na l'ahko zápalný podklad a nie je dostatočne vetraná.
Nabíjačku umiestnite vždy na nehorľavý podklad a používajte ju v nehorľavom prostredí.
Ak je k dispozícii: Udržujte vetraciu drážku vol'nú.
UPOZORNENIE
Pred prvým použitím akumulátor úplne nabite. Akumulátor sa môže dat' nabíjat' v akomkol'vek stave nabitia. Prerušenie nabíjania akumulátoru neškodí.
UPOZORNENIE
Akumulátor je počas nabíjania v nabíjačke na základe automatického rozpoznania stavu nabitia chránený pred prebíjaním a môže tak nejaký čas, nie však nastálo, ostat' v nabíjačke.
UPOZORNENIE
5.2 Doplnenie ret'azového oleja (08)
POZOR!
Ak sa v nádrži nachádza príliš málo alebo vôbec žiadny reťazový olej alebo je tento zaschnutý alebo zlepený, reťazová píla sa môže vážne poškodit'. Zaschnutie alebo zlepenie reťazového oleja môže viest' k poškodeniam konštrukčných dielov vedúcich olej alebo olejového čerpadla.
K poškodeniu dôjde aj v prípade, ak sa používa starý olej. Použitie starého oleja spôsobí poškodenie životného prostredia!
- Pri uvedení do prevádzky naplňte nádrž reťazovým olejom.
Nepoužívajte starý olej!
Nádrž naplňte ret'azovým olejom najneskôr pri každej výmene akumulátora.
Pílová reťaz a vodiaca lišta sa pomocou systému olejničiek zásobujú počas prevádzky nepretržite olejom. Ret'azový olej chráni pred koróziou a predčasným opotrebovaním. Aby bola reťaz píly dostatočne namazaná, musí byť v nádrži vždy dostatok reťazového oleja.
Na mazanie reťaze píly a vodiacej lišty používajte len ekologický biologicky odbúrateľný kvalitný reťazový olej, prepravujte a skladujte ho v schválených a označených nádobách.
Pred každým začatím práce a pri každej výmene akumulátora vždy skontrolujte hladinu oleja a v prípade potreby reťazový olej doplňte:
- Hladinu oleja kontrolujte v okne priezoru nádrže (08/1). Olej musí byť vždy viditel'ný. Minimálna a maximálna hladinu oleja sa ne-smie prekročit'.
- Ret'azový olej v prípade potreby doplňte cez plniace hrdlo (08/2).
5.3 Funkčný test ret'azovej brzdy
Ret'azová píla má ručnú brzdu reťaze, ktorá sa aktivuje napr. pri spätnom ráze (kickback) prostredníctvom strmeňa brzdy reťaze.
Pri aktivácii brzdy ret'aze sa ret'az píly a motor okamžite zastavia.
NEBEZPEČENSTVO!
Nebezpečenstvo ohrozenia života v dôsledku nedbanlivého zaobchádzania!
Na základe nepozornosti a nepredvída- tel'ných pohybov ret'azovej píly dôjde k vážnym zraneniam alebo dokonca k usmrteniu.
■ S ret'azovou pílou pracujte s vedomím nebezpečenstva a vysokým sústredením.
- Pri uvoľnení brzdy ret’aze nestáčajte žiaden spínač.
VAROVANIE!
Ak brzda ret'aze nefunguje, môže dôjst' napr. pri spätnom ráze (kickback) v dôsledku bežiacej ret'aze píly k vážnym zraneniam a dokonca k usmrteniu obsluhy.
Pred každým začatím prác preskúšajte brzdu reťaze.
■ Ret'azovú pílu nezapínajte, ak je brzda ret'aze chybná. V takom prípa-de nechajte skontrolovať ret'azovú pílu v dielni zákazníckeho servisu.
5.3.1 Preskúšanie brzdy ret'aze, ak je motor (09) vypnutý
- Vytiahnite akumulátor (pozri Kapitola 6.3 "Vloženie/vybratie akumulátora (14)", strana 269).
- Na uvoľnenie brzdy reťaze potiahnite strmeň brzdy reťaze (09/1) v smere rukoväte strmeňa (09/2) (09/a). Pílová reťaz sa dá ručne pretiahnut'.
- Na zapnutie brzdy ret'aze zatlačte strmeň brzdy ret'aze (09/1) smerom dopredu (09/b). Pílová ret'az sa nedá pretiahnut'.
5.3.2 Preskúšanie brzdy ret'aze, ak je motor (09) zapnutý
UPOZORNENIE
Neznalost' bezpečnostných pokynov a návodu k obsluhe môže spôsobit' najvážnejšie zranenia a dokonca usmrtenie.
Pred použitím ret'azovej píly si prečítajte a dodržujte všetky bezpečnostné pokyny a návod k obsluhe tohto návodu na použitie, ako aj návody na použitie, na ktoré sa poukazuje!
■ Dodržiavajte ustanovenia pre dobu prevádzky špecifickú pre danú krajinu.
Zadnú rukovät' chyt'te a pevne držte pravou rukou a rukovät' strmeňa l'avou rukou.
■ Rukoväte nepúšťajte, kým je motor v pohybe.
Ret'azovú pílu nepoužívajte pri:
únave
nevol'nosti
■ vplyve alkoholu, liekov a drog
Postupujte podľa pozri Kapitola 5.2 "Doplnenie ret’azového oleja (08)", strana 267.
POZOR!
Ak sa v nádrži nachádza príliš málo alebo vôbec žiadny reťazový olej alebo je tento zaschnutý alebo zlepený, reťazová píla sa môže vážne poškodit'. Zaschnutie alebo zlepenie reťazového oleja môže viest' k poškodeniam konštrukčných dielov vedúcich olej alebo olejového čerpadla.
K poškodeniu dôjde aj v prípade, ak sa používa starý olej. Použitie starého oleja spôsobí poškodenie životného prostredia!
6.2 Nasadenie pásového systému na akumulátor (10) – (13)
6.3 Vloženie/vybratie akumulátora (14)
Vloženie akumulátora
Vybratie akumulátora
- Prvú zástrčku spojovacieho kábla (15/1) nastavte podľa vodiaceho čapu a vodiacej drážky zásuvky pásového systému na akumulátor (15/2), zasuňte ju a mierne otočte v smere hodinových ručičiek, kým sa aretačné tlačidlo (15/3) počutel’ne nearetuje.
- Druhú zástrčku spojovacieho kábla (16/1) nastavte podľa vodiaceho čapu a vodiacej drážky pripojovacej zásuvky zariadenia (16/2), zasuňte (16/a) ju do zásuvky a mierne otočte v smere hodinových ručičiek, kým sa aretačné a odblokovacie tlačidlo (16/3) počutel’ne nearetuje.
Prevádzkou reťazovej píly dochádza k vzniku silného hluku, ktorý môže viest' k poškodeniu sluchu.
Postupujte podľa pozri Kapitola 5.3 "Funkčný test ret’azovej brzdy", strana 268.
VAROVANIE!
Ak brzda reťaze nefunguje, môže dôjst' napr. pri spätnom ráze (kickback) v dôsledku bežiacej reťaze píly k vážnym zra- neniam a dokonca k usmrteniu obsluhy.
Pred každým začatím prác preskúšajte brzdu reťaze.
- Reťazovú pílu nezapínajte, ak je brzda reťaze chybná. V takom prípa-de nechajte skontrolovať reťazovú pílu v dielni zákazníckeho servisu.
Funkciou režimu Eco / Power je možné l'ubovoľne zvyšovat' alebo znižovat' rýchlost' ret'aze píly. Pri vyššej rýchlosti (režim Power) sa skracuje prevádzková doba akumulátora.
Ak sa zariadenie vypne a potom opät' zapne, spustí sa s naposledy zvoleným nastavením.
6.8 Kontrola stavu nabitia „Motion Detection“ (07)
Na vrchu akumulátora sa nachádza kontrolka stavu nabitia. Táto sa automaticky aktivuje na niekol'ko sekúnd, ak zl'ahka potrasiete akumulátorom.
-
Potraste akumulátor. LED kontrolky zobrazenia stavu nabitia svietia v závislosti od stavu nabitia akumulátora.
-
Odčítajte stav nabitia:
Ukazovatele stavu nabitia na akumulátore
| LED kontrolky | Indikácia |
| Červená (07/1) | ■ Svieti: Akumulátor je úplne vybitý.■ Opakovane bliká 1x: odstrá-nitel'ná chyba, napr. príliš vysoká alebo nízka teplota.■ Opakovane bliká 2x: Hardvé-rová chyba, napr. akumulátor je chybný. |
| Zelená (07/2) | Svieti: Akumulátor je nabitý cez 0 %. |
| Zelená (07/3) | Svieti: Akumulátor je nabitý cez 25 %. |
| Zelená (07/4) | Svieti: Akumulátor je nabitý cez 50 %. |
| Zelená (07/5) | Svieti: Akumulátor je nabitý cez 75 %. |
Počas nabíjania bliká zelená LED pre aktuálny stav nabitia. Zelené LED kontrolky pre nízke stavy nabitia neustále svietia.
Prevádzková doba akumulátora
Ak sa prevádzková doba akumulátora podstatne skráti aj napriek plnému nabitiu, akumulátor je opotrebovaný a musí sa vymenit' za nový originálny akumulátor.
7 SPRÁVANIE PRI PRÁCI A TECHNIKA PRÁCE
UPOZORNENIE
Poľnohospodárske profesné združenie ponúka pravidelne kurzy v zaobchádzaní s ret’azovými pílami, ako aj kurzy stínania stromov.
NEBEZPEČENSTVO!
Nebezpečenstvo zranenia v dôsledku nedostatočných odborných znalostí!
Nedostatočné odborné znalosti môžu viest' k vážnym zraneniam až k usmrteniu!
■ Stromy smú stínat' a odvetvovat' len vyškolené a skúsené osoby.
NEBEZPEČENSTVO!
Nebezpečenstvo ohrozenia života v dôsledku roztriešteného dreva!
Strhnuté drevené triesky môžu spôsobit' vážne zranenia až po usmrtenie!
Vol'né triesky a úlomky dreva odstráňte z častí, ktoré sa majú pílit'.
7.1 Stínanie stromov (19, 20)
Pred použitím, resp. počas stínacích prác zohl'adnite nasledujúce body:
- Pri stínaní stromov je potrebné dbat' na to, aby ostatné osoby neboli vystavené nebezpečenstvu, aby neboli zasiahnuté elektrické a iné vedenia a nemohli byt' spôsobené žiadne vecné škody. Ak by mal strom príst' do styku s elektrickým alebo iným vedením, je potrebné o tom okamžite informovať príslušný energetický závod.
Dávajte pozor na cudzí majetok zvieratá alebo predmety. Tieto sa nesmú nachádzať v nebezpečnom priestore. V prípade poškodenia okamžite Informujte majitel’a. - Bezpečná vzdialenost' medzi ostatnými pracoviskami alebo predmetmi má byt' minimálne 2 ½-násobok dížky stromu.
■ Posúďte smer stínania stromu. Pre smer stínania stromu je rozhodujúce aj: - prirodzený sklon stromu
■ poloha najväčších vetiev
výška stromu
■ jednostranná tvorba vetiev
rovina alebo poloha na svahu
■ asymetrický rast, poškodenie stromu
■ smer vetra a rýchlost' vetra
zaťaženie snehom
Zabezpečte, aby sa na vopred stanovenej dráhe ústupu nenachádzali žiadne prekážky. Dráha ústupu by mala prebiehat' cca 45° šikmo smerom dozadu od smeru pádu (19).
Kmeň musí byť bez krovia, vetiev a cudzích telies (napr. nečistota, kamene, uvoľnená kôra, klince, svorky, drôt, atd').
Musia sa urobit' dva vrubové zárezy a jeden hlavný rez, aby sa strom zoťal.
-
Pri hlavnom a priečnom reze bezpečne umiestnite ozubený doraz na drevo, ktoré sa má rezat'.
-
Klesavý zárez (20/C) zarežte najprv vodorovne, potom šikmo zhora v uhle minimálne 45°. Tým sa zabráni zaseknutiu reťazovej píly pri zasadení druhého vrubového zárezu. Klesavý zárez musí byť umiestnený podľa možností čo najbližšie pri zemi a v želanom smere pádu (20/E). Hlbka zárezu by mala byť cca 1/4 priemeru kmeňa.
-
Hlavný rez (20/D) zarežte presne vodorovne oproti klesavému zárezu. Hlavný rez sa musí zarezat' vo výške 3 - 5 cm nad vodorovným vrubovým rezom.
-
Hlavný rez (20/D) napíľte tak hlboko, aby ostal nedorez (20/F) o veľkosti minimálne 1/10 priemeru stromu medzi klesavým zárezom (20/C) a hlavným rezom (20/D). Tento nedorez zabraňuje, aby sa strom otočil a padol do nesprávneho smeru. Pri priblížení hlavného rezu (20/D) k nedorezu (20/F) by mal strom začat’ padat’. Neprepil’ujte zlomený okraj! Ak strom padá počas pílenia:
Ak strom padá možno do nesprávneho smeru alebo sa zakláňa dozadu a zasekáva ret'azovú pílu, hlavný rez prerušte. Na otvorenie rezu a zloženie stromu do želanej línie pádu vrazte drevené, plastové alebo hliníkové kliny.
■ Reťazovú pílu okamžite vytiahnite z rezu, vypnite a odložte.
Chod'te do ústupovej oblasti.
Dávajte pozor na padajúce vetvy a konáre.
Upozornenie: Použit' sa môžu len kliny z dreva, plastu alebo hliníka.
- Po ukončení pílenia okamžite odložte ochranu sluchu a dávajte pozor na signály alebo varovné volania.
Zapichovacie, pozdížne a tangenciálne rezy by mali vykonávať len skúsené a vyškolené osoby (20).
NEBEZPEČENSTVO!
Nebezpečenstvo ohrozenia života padajúcim stromom!
Ak nie je pri páde stromu možný ústup, môže to dôjst' k vážnym zraneniam až k usmrteniu!
So stínaním začnite až vtedy, ked'je zabezpečený bezprekážkový ústup preč od padajúceho stromu.
NEBEZPEČENSTVO!
Nebezpečenstvo ohrozenia života ne-kontrolovane padajúcim stromom!
Nekontrolovane padajúce stromy môžu spôsobit' t'ažké poranenia až smrt!
Aby sa zabezpečilo kontrolované padanie stromu, nechajte medzi kle-savým zárezom a hlavným rezom nedorezaný okraj, ktorý je cca 1/10 priemeru stromu.
■ Pri vetre nevykonávajte stínanie.
7.2 Odstránenie vetiev (21)
■ Reťazovú pílu pri práci opierajte o kmeň stro- mu ozubeným dorazom.
Väčšie vetvy nasmerované dolu, ktoré podpierajú strom, zatial' nechajte.
■ Menšie vetvy oddel'te rezom.
Vetvy systematicky a zaradom odpil'ujte zo stromu (21/a). Najprv odpil'te vetvy, ktoré vám bránia. Potom odpil'te vetvy, ktoré spôsobujú napnutia. Nakoniec odpil'te hlavnú vetvu na základni.
■ Vol'ne visiace vetvy odpil'ujte zhora (21/b), ale nie zospodu.
Dávajte pozor na vetvy pod napätím a tie prepíl'te zdola hore, aby sa zabránilo stlačeniu ret'azovej píly (21/c).
Dávajte pozor na vašu bezpečnú stabilitu a rovnomerné rozdelenie vašej telesnej hmotnosti na obe nohy. Ak je to možné, mal by sa kmeň podložit' a chránit' vetvami, špalíkmi a klinmi.
- Pri polohe na svahu pracujte vždy nad kmeňom stromu, lebo kmeň stromu by sa mohol odvalit' (22).
- Ret'azovú pílu ved'te tak, aby sa v predíženom dosahu otáčania ret'aze píly nenachádzala žiadna čast' tela.
Ozubený doraz priložte priamo vedľa hrany rezu a ret’azovú pílu nechajte otáčat’ okolo tohto bodu. Na konci rezu netlačte.
Aby ste si v momente prepílenia udržali plnú kontrolu nad reťazovou pílou, na konci rezu znížte prítlak bez toho, aby ste uvoľnili pevné zovretie rukoväte reťazovej píly.
Dávajte pozor nato, aby sa pílová reťaz ne-dotkla zeme.
■ Po ukončení rezu vyčkajte na zastavenie re-t'aze píly, skôr než reťazovú pílu odstránite.
■ Motor reťazovej píly vypnite vždy predtým, než sa budete presúvat’ k inému stromu.
Aby sa zabránilo zovretiu reťazovej píly a roztriešteniu dreva, napíľte najprv 1/3 priemeru kmeňa stromu zospodu (24/a) a potom prepíľte zvyšok zhora na výšku spodného rezu (24/b).
Kmeň stromu leží na obidvoch koncoch:
Aby sa zabránilo zovretiu reťazovej píly a roz- triešteniu dreva, napíl'te najprv 1/3 priemeru kme- ña stromu zhora (25/a) a potom prepíl'te zvyšok zdola na výšku horného rezu (25/b).
NEBEZPEČENSTVO!
V dôsledku spätného rázu (kickback) zariadenia sa môže obsluha zranit's ohrozením života.
- Bezpodmienečne dodržiavajte opatrenia pre zabránenie spätnému rázu!
7.4 Krátenie reziva
Pri tejto práci by sa malo dávat' pozor na nasledujúce body:
■ Používajte bezpečnú podložku na rezanie (kozu, kliny, brvno).
■ Dbajte na bezpečný postoj a rovnomerné rozdelenie hmotnosti tela.
■ Gul'atinu zabezpečte proti prevráteniu.
Na rezanie používajte iba bežiacu reťaz píly. Nikdy nezapínajte reťazovú pílu s priloženou reťazou píly.
Drevo nepridržiavajte nohou alebo nenechajte pridržiavať druhou osobou.
8 ÚDRŽBA A STAROSTLIVOSŤ
VAROVANIE!
Nebezpečenstvo zranenia porezaním pri zasahovaní do priestoru s ostrými a po- hybujúcimi sa dielmi prístroja, ako aj do priestoru rezného nástroja.
Ret'azová píla zodpovedá všetkým platným bezpečnostným normám. Opravy smú vykonávať iba kvalifikovaní odborníci za používania výlučne originálnych náhradných dielov.
■ Po každom použití skontrolujte opotrebovanie ret'azovej pily a v prípade potreby vymeňte poškodené konštrukčné diely.
Prístroj nevystavujte mokru alebo vlhkosti. Plastové diely vyčist'te utierkou a pritom nepoužívajte žiadny čistiaci prostriedok, resp. rozpúšťadlo.
Ak je chladiaca mriežka upchatá, vyčist'te ju.
- Ret'azovú pílu chráňte pred striekajúcou vodou a nepoužívajte vysokotlakové čistiace zariadenie.
■ Používajte len náhradné diely predpísané výrobcom.
8.1 Kontrola napnutia ret'aze
Napnutie reťaze kontrolujte častejšie, lebo nové reťaze píly sa predlžujú.
Pri prevádzkovej teplote sa reťaz píly predlíži a prevísa.
UPOZORNENIE
Ret'az píly je správne napnutá, ked':
na spodnej strane vodiacej lišty prilieha a rukou sa dá pretiahnuť
■ sa v strede vodiacej lišty dá nadvih-núť o 3 - 4 mm
POZOR!
Nebezpečenstvo zranenia v dôsledku odskočenia ret'aze píly!
Nedostatočne napnutá reťaz píly môže v priebehu používania odskočit’ a spôsobit’ zranenia.
Často kontrolujte napnutie ret'aze. Napnutie ret'aze je príliš malé, ak hnací člen vypadne z drážky na spodnej strane vodiacej lišty.
- Ret'az pily správne dodatočne napnite, ak je napnutie ret'aze malé.
8.2 Ostrenie ret'aze píly (26)
NEBEZPEČENSTVO!
V dôsledku spätného rázu (kickback) re-t'azovej píly sa môže obsluha zranit's ohrozením života.
■ Ret'az píly správne naostrite!
UPOZORNENIE
Pre neskúseného používatel'a ret'azovej píly sa odporúča nechat' naostrit' ret'az píly prostredníctvom odborníka príslušného zákazníckeho servisu.
Z dôvodov bezpečnosti a efektívnosti musí byt'reťaz píly vždy dobre naostrená.
Brúsenie je potrebné, ked':
Piliny sú podobné prachu.
■ K rezaniu je potrebná väčšia sila.
■ Rez nie je rovný.
Pribúdajú vibrácie.
Ked' prenecháte brúšenie vyškolenej zákazníčkej službe, môže sa vykonať zodpovedajúcimi nástrojmi, ktoré zabezpečia minimálne obrúšenie materiálu a rovnomerné nabrúšenie na všetkých zuboch.
Samočinné ostrenie reťaze píly je možné vykonať pomocou špeciálnych kruhových pílnikov, ktorých priemer je prispôsobený príslušnému druhu reťaze (pozri Kapitola 8.6 "Tabul'ka údržby reťaze", strana 274). Aby sa zabránilo poškodeniu zubov, vyžaduje to šikovnosť a skúsenosť.
Na naostrenie ret'aze píly:
- Ret'azovú pílu vypnite a vyberte akumulátor.
- Uvol'nite brzdu ret'aze.
- Vodiacu lištu s namontovanou ret'azou píly pevne upnite do vhodného zveráka, dávajte pozor na to, aby sa mohla ret'az píly vol'ne pohybovat'.
- Ret'az píly napnite, ak je uvoľnená.
- Pilníky namontujte do príslušného vedenia, a potom ich zaved'te do výrezu zubu, pritom dodržujte rovnomerný sklon, podl'a profilu zubu.
- Vykonajte len niekoľko t'ahov pilníkom, výlučne smerom dopredu, a pracovný krok opakujte na všetkých zuboch rovnakým smerom (vpravo alebo vl'avo).
- Polohu vodiacej lišty vo zveráku otočte a opakujte pracovné kroky na ostatných zuboch.
- Skontrolujte, či hraničný zub neprečnieva cez skúšobný nástroj a prípadné prečnievanie odpíľte plochým pilníkom a profil zaoblite.
- Po naostrení všetky piliny a prach odstráňte a reťaz píly namažte v olejovom kúpeli.
Ret'az sa musí vymenit', ak:
■ Dížka zubov je menšia ako 5 mm;
Ak je k dispozícii: nedosiahla sa značka na zuboch rezacích článkov;
Vôl'a článkov na nitoch ret'aze je príliš vel'ká.
8.3 Čistenie vnútorného priestoru ret'azového kolesa
-
Vyberte akumulátor a reťazovú pílu položte na stabilný podklad.
-
Kryt ret'azového ozubeného kolesa odskrut-kujte.
-
Vnútorný priestor vyčist'te vhodným štetcom.
-
Ret'az pily zložte dole a vodiacu lištu vyberte.
-
Vyčist'te drážku lišty a otvor na vstup oleja.
8.4 Demontáž rýchloupínacieho zariadenia (27)
-
Prestavenie rýchloupínacieho zariadenia na vodiacej lište (pozri Kapitola 8.4 "Demontáž rýchloupínacieho zariadenia (27)", strana 274).
-
Vodiacu lištu otočte.
Namazanie vodiacej lišty
- Drážku lišty (28/3) a otvory na vstup oleja (28/4) dôkladne vyčistte.
- Mazací otvor (29/1) dôkladne vyčist'te z oboch strán.
- Pomocou vhodného mazacieho lisu (29/2) postupne natlačte na oboch stranách tol'ko maziva, kým nebude rovnomerne vychádzat' na koncoch hviezdicového kolesa. Hviezdicové koleso pritom stále otáčajte.
Ak sa na reťazovej píle nachádza ne-schválená reťaz píly alebo vodiaca lišta, môže dôjst k vážnym zraneniam.
Bežiaca ret'az píly môže pri preprave spôsobit' vážne zranenia, dokonca aj usmrtenie.
■ Ret'azovú pílu nikdy nenoste a ne-prepravujte so zapnutou ret'azou píly.
Pred prepravou vykonajte vyššie uvedené opatrenia.
Pred prepravou vykonajte nasledujúce opatrenia:
- Ret'azovú pílu vypnite a vyberte akumulátor.
- Nasad'te ochranu ret'aze.
- Ret'azovú pílu noste iba za rukovát' strmeňa. Vodiaca lišta a ret'az píly pritom smerujú do-zadu.
- Vo vozidlách: Ret'azovú pílu zaistite proti prevráteniu, poškodeniu a vytečeniu ret'azového oleja.
10 SKLADOVANIE
Po každom použití reťazovú pílu dôkladne vyčistte. Skladujte na suchom, uzamykatelnom mieste, mimo dosahu detí.
Pri prestávkach v používaní, ktoré trvajú viac ako 30 dní, vykonajte nasledujúce práce:
Zaschnutie alebo zlepenie reťazového oleja môže viest pri dlhšom skladovaní k poškodeniam konštrukčných dielov vedúcich olej alebo olejového čerpadla.
Pokyny k zákonu o elektrických a elektronických prístrojoch (ElektroG)
Elektrické a elektronické staré zariadenia nepatria do domového odpadu, ale je potrebné ich likvidovat' samostatne!
Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia pred odovzdaním na likvidáciu vybrat! Ich likvidácia je regulovaná zákonom o batériách.
Majitelia, resp. používatelia elektrických a elektronických prístrojov sú povinní po ich použití odovzdat' ich na recykláciu.
Koncový používatel' je sám zodpovedný za vymazanie údajov o svojej osobe z likvidovaného starého prístroja!
Symbol prečiarknutého smetiska znamená, že elektrické a elektronické prístroje sa nesmú likvidovat do domového odpadu.
Elektrické a elektronické prístroje bezodplatne odovzdajte na nasledovných miestach:
■ verejné miesta likvidácie, resp. zberu s oprávnením (napr. komunálne stavebné dvo-ry)
predajné miesta elektrických prístrojov (statické a online), pokiaľ sú obchodníci povinní
prevziat' prístroj alebo ho z vlastnej vôle po-núknut'.
Tieto nariadenia platia len pre prístroje, ktoré boli inštalované a predané v krajinách Európske Únie a ktoré podliehajú Európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu pre likvidáciu elektrických a elektronických starých zariadení platit' odlišné predpisy.
Pokyny k zákonu o batériách (BattG)
Staré batérie a akumulátory nepatria do domového odpadu, ale je potrebné ich likvidovat' samostatne!
■ Pre bezpečné odobratie batérií alebo akumulátorov z elektrického prístroja a za informácie o ich type, resp. chemickom systéme, dodržujte, prosím, d'alšie údaje v rámci návodu na obsluhu, resp. montáz.
Majitelia, resp. používatelia batérií a akumulátorov sú povinní po ich použití odovzdat' ich na recykláciu. Prevzatie sa obmedzuje na odovzdanie obvyklého množstva pre domácnost'.
Staré batérie môžu obsahovať škodlivé látky alebo t'ažké kovy, ktoré by mohli spôsobit' škody na životnom prostredí a zdraví. Zhodnotenie starých batérií a využitie v nich obsiahnutých zdrojov prispieva k ochrane týchto oboch dôležitých materiálov.
Symbol prečiarknutého smetiska znamená, že sa batérie a akumulátory nesmú likvidovat' do domového odpadu.
Ak sa okrem toho pod smetiskom nachádza značka Hg, Cd alebo Pb, znamená to nasledovné:
■ Hg: Batéria obsahuje viac ako 0,0005 % ortu-te
Cd: Batéria obsahuje viac ako 0,002 % kad-mia
Pb: Batéria obsahuje viac ako 0,004 % olova
Akumulátory a batérie bezodplatne odovzdajte na nasledovných miestach:
■ verejné miesta likvidácie, resp. zberu s oprávnením (napr. komunálne stavebné dvo-ry)
■ Miesta likvidácie batérií a akumulátorov
Zberné miesta tzv. spoločného systému spätného odberu starých spotrebičov a batérií.
Zberné miesto u výrobcu (v prípade, že nie je členom spoločného systému spätného odbe- ru).
Tieto nariadenia platia len pre akumulátory a batérie, ktoré boli predané v krajinách Európskej Únie a ktoré podliehajú Európskej smernici 2006/66/ES. V krajinách mimo Európskej Únie môžu pre likvidáciu akumulátorov a batérií platit odlišné predpisy.
12 ZÁKAZNÍCKY SERVIS
V prípade otázok k záruke, oprave alebo náhradným dielom sa obrátte, prosím, na najbližší servis AL-KO. Tento nájdete na internete na nasledovnej adrese:
Uvedená hodnota emisií vibrácií bola nameraná podľa normalizovanej skúšobnej metódy a môže sa použit’ na porovnanie elektrického náradia s iným.
Uvedená hodnota emisií vibrácií sa môže použit' aj na úvodný odhad vystavenia vibráciám (stupeň vystavenia vibráciám).
Hodnota emisií vibrácií sa môže v priebehu skutočného používania elektrického náradia odlišovať od uvedenej hodnoty v závislosti od druhu a spôsobu, akým sa elektrické náradie používa.
Pokúste sa udržat' zaťaženie vibráciami čo možno najmenšie. Príklad opatrení na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní náradia a obmedzenie pracovného času. Pritom nie je potrebné zohl'adnit' všetky časti cyklu prevádzky (napríklad časy, počas ktorých je elektrické náradie vypnuté a také, počas ktorých je síce zapnuté, ale nie je zaťažené).
| Akumulátor 127390 | |
| Menovité napätie 36 V / 42 V max. | |
| Menovitá kapacita 7,5 Ah | |
| Doba nabíjania cca 150 min |
| Nabíjačka 127391 | |
| Siet'ové napätie 230 V (str.) | |
| Siet'ová frekvencia 50 Hz | |
| Výstupné napätie 42 V (=) | |
| Prevádzková teplota 0 °C – +40 °C |
14 POMOC PRI PORUCHÁCH
POZOR!
Nebezpečenstvo zranenia
Ostré a pohybujúce sa diely prístroja môžu spôsobit' zranenia.
| Porucha Príčina Odstránenie | ||
| Motor nebeží. K dispozícii nie je | žiadne na-pätie akumulátora. | Nechajte skontrolovať napájanie prúdom odborným elektrikárom. |
| Ochrana proti preťaženiu vy-pla zariadenie. | Počkajte, kým ochrana proti preťa-ženiu opät’ neobnoví elektrické na-pájanie. | |
| Je zapnutá brzda reťaze. Uvol’nite brzdu reťaze. | ||
| Vodiaca lišta a reťaz píly sa ohrievajú. Vzniká dym. | Reťaz píly je príliš napnutá. Uvol’nite napnutie reťaze. | |
| Olejová nádrž je prázdna. | Doplňte reťazový olej.Skontrolujte poškodenia olejovej nádrže. | |
| Otvor pre prívod oleja a/ale-bo drážka vodiacej lišty sú znečistené. | Otvor pre prívod oleja a drážku vo-diacej lišty očistite. | |
| Motor beží, ale reťaz píly sa nehýbe. | Reťaz píly je príliš napnutá. Uvol’nite napnutie reťaze. | |
| Porucha zariadenia | Vyhl’adajte servisné miesto spoloč-nosti AL-KO. | |
| Namiesto pilín vyhadzuje za-riadenie už len drevený prach. Reťazová píla sa musí pretlačit’ cez drevo. | Reťaz píly je tupá. | Reťaz píly naostrite alebo vyhl’adajte servis AL-KO. |
| Zariadenie vibruje nezvyčaj-ným spôsobom. | Porucha zariadenia | Vyhl’adajte servisné miesto spoloč-nosti AL-KO. |
UPOZORNENIE
Pri poruchách, ktoré nie sú uvedené v tejto tabul'ke alebo ktoré nemôžete odstránit' sami, sa obrát'te na náš zákaznícky servis.
15 ZÁRUKA
Prípadné chyby materiálu alebo výrobné chyby na zariadení odstránime počas zákonnej premlčacej lehoty pre nárok na náhradu škody podľa nášho výberu opravou alebo výmenou. Premlčacia lehota sa určuje vždy podľa právnych predpisov krajiny, v ktorej bolo zariadenie zakúpené.
Nárok na uplatnenie záruky akceptujeme len pri:
■ dodržiavate pokyny tohto návodu na použitie.
■ odbornom zaobchádzaní so zariadením
■ používaní originálnych náhradných dielov
Nárok na uplatnenie záruky zaniká ak:
■ sa svojvolne pokúšate o opravu
■ svojvol'ne vykonáte na zariadení technické zmeny
- používate zariadenie v rozpore s určením
Zo záruky sú vylúčené:
■ poškodenia laku, ktoré vyplývajú z normálneho opotrebovania
diely podliehajúce opotrebeniu, ktoré sú na karte náhradných dielov označené rámčekom xxxxxx (x)
Záručná doba začína plynút' odo dňa zakúpenia zariadenia prvým koncovým odberateľom. Rozhodujúci je dátum na doklade o zakúpení zariadenia. S týmto vyhlásením o záruke a s originálnym dokladom o zakúpení zariadenia sa obrátte na svojho predajcu alebo na najbližší autorizovaný zákaznícky servis. Zákonné nároky kupujúceho voči predávajúcemu vyplývajúce z chýb výrobku zostávajú týmto vyhlásením nedotknuté.
16 PREKLAD ORIGINÁLU ES VYHLÁSENIA O ZHODE
Týmto vyhlasujeme, že tento produkt vo forme, v akej sa predáva na trhu, spíňa podmienky harmonizovaných smerníc EÚ, bezpečnostných štandardov EÚ a štandardov špecifických pre produkt.
Výrobok
Dokumentácia - oprávnená osoba
| Andreas Hedrich |
| Ichenhauser Str. 14 |
| 89359 Kötz |
| Nemecko |
Sériové číslo
| G4013022 |
Typ
| CS 4235 |
Smernice EÚ
| 2006/42/ES |
| 2014/30/EÚ |
Harmonizované normy
| EN 60745-1:2009+A11:2010 |
| EN 60745-2-13:2009+A1:2010 |
| EN 55014-1:2006+A1:2009+A2:2011 |
| EN 55014-2:2015 |
Hladina hluku
| EN ISO 3744namerany/garantovaný103,3 dB(A) / 108 dB(A) |
Posúdenie zhody
| 2000/14/ES, príloha V |
Schválenie typu ES
| M6A-17 12-47028 |
