Produkttyp	Batteridriven motorsåg
Märke	SOLO
Modell	CS 4235
Batterispänning	36 V (max 42 V)
Batterikapacitet	7,5 Ah
Laddningstid	Cirka 150 minuter
Kedjehastighet tomgång	15–20 m/s
Kedjehastighet vid arbete	7–20 m/s
Oljetankskapacitet	250 ml
Vikt (med svärd och kedja)	3,80 kg
Vikt (utan svärd och kedja)	3,15 kg
Ljudeffektnivå (LwA)	108 dB(A)
Ljudtrycksnivå (LpA)	88 dB(A)
Vibrationsvärde	2,5 m/s² (K=1,5 m/s²)
Svärdlängder	25 cm / 30 cm / 35 cm
Kedjedelning	3/8"
Kedjebroms	Ja, manuell med bygel
Automatisk smörjning	Ja
Överlastskydd	Ja (automatisk stopp)
Strömförsörjning	Litiumjonbatteri (36 V)
Avsedd användning	Sågning av lätt trä, trädgårdsarbete
Leveransomfattning	Motorsåg, svärd, kedja, kedjeskydd, bruksanvisning
Garanti	Laglig mot tillverkningsfel

Vanliga frågor - CS 4235 SOLO

Hur startar jag motorsågen CS 4235?

Se till att kedjebromsen är lossad (dra bygeln mot handtaget). Tryck på låsknappen (17/1) och håll den intryckt, tryck sedan på gasreglaget (17/2). Släpp låsknappen efter start. För att stanna, släpp gasreglaget.

Hur spänner jag kedjan korrekt?

Vrid vridringen (04/1) mot kåpan tills de två trianglarna är mitt för varandra. Vrid centrallåset (05/1) medurs utan att dra åt helt. Vrid vridringen (05/2) medurs tills kedjan är spänd: den ska kunna lyftas 3–4 mm i mitten av svärdet. Dra sedan åt centrallåset.

Vilken olja ska jag använda för kedjan?

Använd endast biologiskt nedbrytbar kedjeolja av ekologisk kvalitet. Använd aldrig spillolja eller mineralolja. Fyll på oljetanken (250 ml) före varje användning och kontrollera nivån genom tittglaset.

Hur laddar jag batteriet?

Anslut batteriet (127390) till laddaren (C150 Li, ref. 127391) och koppla sedan laddaren till elnätet (230 V AC). Laddningen tar cirka 150 minuter. LED-lamporna visar laddningsstatus. Batteriet kan laddas när som helst utan risk för överladdning.

Vad gör jag om kedjan inte roterar trots att motorn går?

Kontrollera först kedjespänningen: om den är för spänd, lossa den. Om problemet kvarstår kan det vara ett internt fel. Kontakta AL-KO service.

Hur testar jag kedjebromsen?

Testa kedjebromsen före varje användning: med motorn avstängd, tryck bygeln framåt; kedjan får inte kunna röra sig. Med motorn igång, tryck bygeln framåt; kedjan och motorn måste stanna omedelbart. Om inte, använd inte motorsågen och låt den repareras.

Vilken skyddsutrustning rekommenderas?

Använd alltid skyddshjälm, hörselskydd, skyddsglasögon, stadiga arbetshandskar, snittskyddsbyxor och ståltåiga skor med halkskyddad sula.

Hur förvarar jag motorsågen under längre tid?

Ta ur batteriet, töm oljetanken, rengör motorsågen, ta bort kedjan och svärdet, rengör dem och olja dem lätt. Förvara på torr, avskild plats, oåtkomlig för barn.

Vad gör jag vid kast (kickback)?

Håll motorsågen stadigt med båda händerna, tummarna runt handtagen. Kedjebromsen aktiveras automatiskt vid ett kast för att stoppa kedjan. Efter händelsen, kontrollera kedjebromsen innan du fortsätter.

Var hittar jag reservdelar och service?

Kontakta närmaste AL-KO serviceverkstad. Kontaktuppgifter finns på AL-KO:s webbplats. Använd endast originalreservdelar.

BRUKSANVISNING CS 4235 SOLO

ochranné okuliare alebo ochrana tváre ochrannej prilby

ochranné nohavice s vložkou proti prerezaniu

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING Innehållsförteckning

1 Om denna bruksanvisning 328

1.1 Symbol på titelsida 328
1.2 Teckenförklaring och signalord ...... 328

2 Produktbeskrivning 328

2.1 Avsedd användning.... 328
2.2 Förutsebar felanvändning ....329
2.3 Resterande risker.... 329
2.4 Säkerhets- och skyddsanordningar.... 329

2.4.1 Startskydd.... 329
2.4.2 Kedjebroms/bromsbygel...... 329
2.4.3 Överbelastningsskyd 329

2.5 Symboler på redskapet 329
2.6 Leveransomfattning.... 329
2.7 Produktöversikt (01) 330

3.1 Allmänna säkerhetsanvisningar för elverktyg.... 330

3.1.1 Säkerhet på arbetsplatsen...... 331
3.1.2 Elsäkerhet.... 331
3.1.3 Personsäkerhet 331
3.1.4 Använda och hantera elverktyget 331
3.1.5 Använda och hantera det batte- ridrivna verktyget 332
3.1.6 Service.... 332

3.2 Säkerhetsanvisningar för kedjesåg .... 332
3.3 Orsaker till kast och hur man undvi- ker dem 333
3.4 Säkerhetsanvisningar till batteri ...... 333
3.5 Säkerhetsanvisningar till laddare ..... 334
3.6 Säkerhetsanvisningar för arbetet ..... 334

3.6.1 Användare 334
3.6.2 Arbetstider 334
3.6.3 Vibrationsbelastning 335
3.6.4 Buller 335
3.6.5 Arbeta med kedjesåg.... 335

4 Montering.... 336

4.1 Montera styrskenan (02, 03) ...... 336
4.2 Montera sågkedjan (02, 03) ...... 336

4.3 Spänna sågkedjan (04, 05) ......337

5 Start....337

5.1 Ladda batteriet (06, 07) ......337
5.2 Fylla på sågkedjeolja (08)....338
5.3 Funktionstest av kedjebromsen......338

5.3.1 Test av kedjebromsen med av- stängd motor (09)....338
5.3.2 Test av kedjebromsen med på- satt motor (09)....338

6 Användning ....339

6.1 Kontrollera sågkedjeoljan ....339
6.2 Lägga an batteri-remsystemet (10) till (13) 339
6.3 Sätta i/ta ur batteriet (14)....339
6.4 Skapa spänningsförsörjning (15, 16)..339
6.5 Starta och stänga av motorn (17) .....339
6.6 Testa kedjebromsen ....340
6.7 Öka/minska hastigheten för sågked- jan [Eco-Mode/Power-Mode] (18)......340
6.8 Kontrollera laddningsstatus med Motion Detection (07) 340

7 Arbetsbeteende och arbetsteknik......340

7.1 Fälla träd (19, 20) ......341
7.2 Avgrening (21) 342
7.3 Kapa träd (22 - 25)....342
7.4 Såga upp redan sågat virke......342

8 Underhåll och skötsel....342

8.1 Kontrollera kedjespänning ....343
8.2 Slipa sågkedjan (26)....343
8.3 Rengöra kedjehjul och insida ......343
8.4 Justera snabbspänningsanordningen (27) 344
8.5 Kontrollera, vända och smörja styr- skenan (28, 29)....344
8.6 Tabell kedjeunderhåll ......344

9 före transport....345
10 Förvaring 345
11 Återvinning ....345

12 Kundtjänst/service 346
13 Tekniska specifikationer 347
14 Felavhjälpning.... 348
15 Garanti 349
16 EG-försäkran om överensstämmelse ..... 349

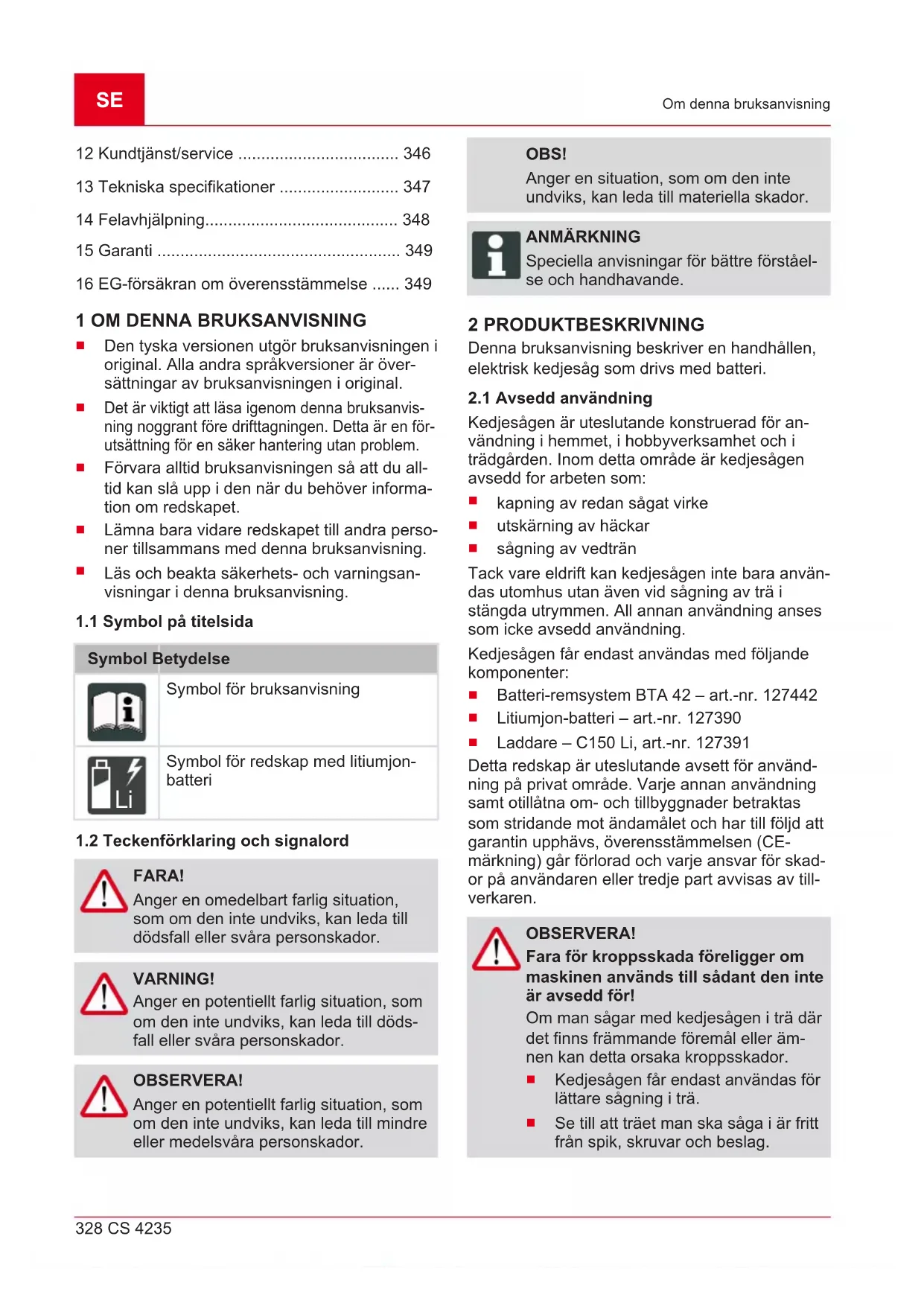

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om redskapet.
Lämna bara vidare redskapet till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse

Symbol för bruksanvisning

Symbol för redskap med litiumjon-batteri

1.2 Teckenförklaring och signalord

FARA!

Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

WARNING!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

OBSERVERA!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS!

Anger en situation, som om den inte undviks, kan leda till materiella skador.

ANMÄRKNING

Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

Denna bruksanvisning beskriver en handhållen, elektrisk kedjesåg som drivs med batteri.

2.1 Avsedd användning

Kedjesågen är uteslutande konstruerad för användning i hemmet, i hobbyverksamhet och i trädgården. Inom detta område är kedjesågen avsedd for arbeten som:

■ kapning av redan sågat virke
■ utskärning av häckar
■ sågning av vedträn

Tack vare eldrift kan kedjesågen inte bara användas utomhus utan även vid sågning av trä i stängda utrymmen. All annan användning anses som icke avsedd användning.

Kedjesågen får endast användas med följande komponenter:

■ Batteri-remsystem BTA 42 – art.-nr. 127442
■ Litiumjon-batteri – art.-nr. 127390
Laddare – C150 Li, art.-nr. 127391

Detta redskap är uteslutande avsett för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

OBSERVERA!

Fara för kroppsskada föreligger om maskinen används till sådant den inte är avsedd för!

Om man sågar med kedjesågen i trä där det finns främmande föremål eller ämnen kan detta orsaka kroppsskador.

Kedjesågen får endast användas för lättare sågning i trä.
Se till att träet man ska såga i är fritt från spik, skruvar och beslag.

2.2 Förutsebar felanvändning

Såga inte i grenar som står i spetsig vinkel mot användaren eller andra människor.
Använt inte gammal olja eller mineralolja för att smörja sågkedjan.
Använd inte redskapet i områden med explosionsrisk.

2.3 Resterande risker

Även vid ändamålsenlig användning av redskapet kan det finnas kvarvarande risker som inte helt kan elimineras. Genom redskapets typ och konstruktion kan följande faror inte uteslutas:

■ Kontakt med öppet liggande kedjekuggar (risk för skärning)
- Kontakt med den roterande kedjan (risk för skärning)
Plötslig och oförutsedd svärdrörelse (risk för skärning)
■ Lossning av kedjedelar (snitt/risk för person-skada)
■ Lossning av delar från det trä som bearbetas
- Negativ inverkan på hörseln under arbetet om man inte bär hörselskydd.

2.4 Säkerhets- och skyddsanordningar

WARNING!

Fara för svåra personskador pga manipulerade säkerhets- och skyddsanordningar

Manipulerade säkerhets- och skyddsanordningar kan bidra till svåra skador under arbete med kedjesågen.

Sätt aldrig säkerhets- och skyddsanordningar ur funktion!
Arbeta endast med kedjesågen om alla säkerhets- och skyddsanordningar fungerar korrekt.

2.4.1 Startskydd

Om användaren gasar snabbt flera gånger stängs kedjesågen av några sekunder för att skydda sågkedjan, kedjesågen och dess elektronik. I sådana fall måste man vänta tills kedjesågen kan startas om igen.

2.4.2 Kedjebroms/bromsbygel

Kedjesågen har en manuell kedjebroms som utlöses via bromsbygeln vid t.ex. kast (kickback). Vid utlösning av kedjebroms kommer sågkedja och motor att stoppas tvärt.

2.4.3 Överbelastningsskyd

Kedjesågen är utrustad med en överbelastningsskydd som stänger av motorn vid överbelastning.

När skyddet löst ut kan kedjesågen startas om efter en kortare avkylningsfas.

Symbol	Betydelse
	Var särskilt försiktig när du hanterar redskapet!
	Risk för kast!
	Håll aldrig kedjesågen med enbart en hand under arbetet!
	Använd inte kedjesågen när det regnar! Skydda från väta!
	Bär skyddshjälm, hörselskydd och skyddsglasögon!
	Använd skyddshandskar!
	Bär robusta skor!
	Läs igenom bruksanvisningen innan du börjar använda redskapet!
	Håll alltid kedjesågen med båda händerna under arbetet!

2.6 Leveransomfattning

Den batteridrivna kedjesågen ska användas med litiumjonbatteri PowerFlex (art.-nr. 127390). För att kunna ladda batteriet krävs en laddare av typ PowerFlex (art.-nr 127391).

OBS!

Risk för skador på maskin och batteri

Om maskinen drivs med ett olämpligt batteri finns det risk för att maskinen eller batteriet skadas.

Använd endast maskinen med föreskrivet batteri.

ANMÄRKNING

Batteriet, batteriladdaren och rem ingår inte i leveransomfattningen, utan måste beställas separat.

Kontrollera efter uppackningen att alla komponenter finns med.

2.7 Produktöversikt (01)

Nr. Komponent

1 Kedjeskydd

2 Styrskena

3 Sågkedja

Nr. Komponent

4 Fastgöringsklo

5 Bromsbygel

6 Bygelhandtag

7 Lock till kedjeoljetank

8 Reglage för Eco-Mode/Power-Mode

9 Bakre handtag

10 Gasreglage

11 Spärrknapp för gasreglage

12 Siktglas till kedjeoljetank

13 Uttag för batterikabel

14 Skydd för kedjekugghjul

15 Snabbspänningsanordning med fäst-mutter och ratt

16 Batteri*

17 Laddare*

18 Batteri-remsystem med anslutningska-bel*

*: *Medföljer ej, men kan beställas under följande artikelnummer:
Batteri-remsystem BTA 42 – art.-nr. 127442
■ Litiumjon-batteri – art.-nr. 127390
Laddare – C150 Li, art.-nr. 127391

3 SÄKERHETSANVISNINGAR

3.1 Allmänna säkerhetsanvisningar för elverktyg

WARNING!

Läs alla säkerhetsanvisningar och annan information.

Om inte säkerhetsanvisningar och annan information följs kan det leda till elstötar, brand och/eller allvarliga skador.

Förvara säkerhetsanvisningar och information på ett säkert ställe för framtida bruk.

Begreppet "elredskap" som används i säkerhetsanvisningen avser nätdrivna elredskap (med nätkabel) och batteridrivna elredskap (utan nätkabel).

3.1.1 Säkerhet på arbetsplatsen

Se till att arbetsområdet är städat och har god belysning. Risk för olyckor om arbetsområdet är ostädat eller dåligt belyst.
Arbeta inte med elverkyget i explosionsfarlig miljö där brandfarliga vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.
Håll barn och andra personer på avständ från elverktyget medan det används. Om du blir distraherad kan du förlora kontrollen över elverktyget.

3.1.2 Elsäkerhet

Elredskapets kontakt måste passa i eluttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontakt tillsammans med jordade elredskap. Oförändrade kontakter och passande eluttag minskar risken för elstöt.
■ Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jordad.
Utsätt inte elredskap för regn och väta. Om vatten tränger in i elredskap risken för elektriska slag.
Använd inte kabeln till annat än vad den är avsedd för, t.ex. för att bära eller hänga upp elredskapet. Dra inte heller i själva kabeln när du ska dra ur kontakten. Håll kabeln på avständ från hetta, olja, vassa kanter och rörliga delar på redskapet. Skadad eller tilltrasslad kabel ökar risken för elstötar.
Använd vid arbete utomhus enbart förlängningskablar som är avsedda för utomhusbruk. Detta minskar risken för elstötar.
- Om användning i fuktig miljö inte går att undvika ska en jordfelsbrytare användas. Jordfelsbrytare minskar risken för elstötar.

• Var uppmärksam, vaksam och använd sunt förnuft vid arbete med ett elredskap. Använd inget elredskap om du är trött eller är påverkad av droger, alkohol eller läkemedel. Ett ögonblick av ouppmärksamhet när du använder ett elredskap kan leda till allvarliga personskador.
  Bär personlig skyddsutrustning och använd alltid skyddsglasögon. Beroende på elredskapets typ och arbetssituationen ska

alltid personlig skyddsutrustning, t.ex. andningsskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd användas för att minska risken för skador.

Se till att redskapet inte kan startas oav-siktligt. Försäkra dig om att elredskapet är avstängt innan du ansluter det till strömförsörjningen eller batteriet, eller lyfter och bär det. Risk för olyckor om du håller fingret på strömbrytaren när du bär elredskapet eller om det är påslaget när det ansluts till strömförsörjningen.
Ta bort inställningsverktygen och skruvnycklarna innan du slår på elredskapet. Ett verktyg eller en nyckel som sitter i en roterande komponent kan orsaka personskador.
■ Undvik att arbeta i onormala kroppsställningar. Se till att du står stadigt och alltid håller balansen. På så sätt kan du bättre kontrollera det elredskapet i en oförutsedd situation.
Bär lämpliga kläder. Bär inga löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna.
- Om dammuppsugnings- eller dammupp-samlingsanordningar är monterade se till dessa är rätt anslutna och att de används korrekt. Användning av dammuppsugning kan minska risken för skador förorsakade av damm.

3.1.4 Använda och hantera elverktyget

• Överbelasta inte redskapet. Använd ett elredskap som är avsett för det arbete du utför. Med ett passande elredskap arbetar du bättre och säkrare i det angivna effektområdet.
  Använd inte elredskap med defekta strömbrytare. Ett elredskap som inte längre kan kopplas till eller ifrån är farligt och måste repareras.
  Dra ur kontakten ur eluttaget och/eller ta ur batteriet innan du gör inställningar, byter tillbehörsdelar eller lägger undan redskapet. Dessa försiktighetsåtgärder förhindrar att elredskapet startas oavsiktligt.
  Förvara elredskap som inte används utom räckhåll för barn. Låt inte personer som saknar kunskaper eller inte har läst dessa anvisningar använda redskapet. Elredskap

är farliga om de används av oerfarna personer.

- Var noga med underhållet av ditt elredskap. Kontrollera att rörliga delar fungerar felfritt och inte kläms fast. Kontrollera också att inga andra delar är skadade och påverkar elredskapets funktion. Reparera skadade delar innan redskapet tas i bruk. Många olyckor orsakas av dåligt underhållna elredskap.

Se till att skärverktygen är vassa och rena. Ordentligt skötta skärverktyg med vassa kanter fastnar inte lika lätt och är lättare att manövrera.

Använd redskap, tillbehör, verktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetssituationen och det arbete som ska utföras. Om elredskapet används till andra syften än avsedda användningar kan leda till farliga situationer.

3.1.5 Använda och hantera det batteridrivna verktyget

Ladda enbart batteriet i laddare som anvisas av tillverkaren. En laddare som är avsedd för en viss batterityp kan bli brandfarlig om den används med andra batterier.
Använd endast batterier som är avsedda för elredskapet. Om andra batterier används finns risk för personskador eller brand.
Förvara batterier som inte används på till-räckligt avständ från gem, mynt, nycklar, spik, skruv och andra metallföremål som kan orsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.
Vid felaktig användning kan vätska läcka ut ur batteriet. Undvik kontakt med denna vätska. Skölj med vatten vid eventuell kontakt. Om vätskan har kommit in i ögonen måste du dessutom kontakta läkare. Läckande batterivätska kan leda till hudirritationer eller brännskador.

3.1.6 Service

Låt endast kvalificerad personal reparera ditt elredskap under användande av originalreservdelar. Detta garanterar redskapets säkerhet.

3.2 Säkerhetsanvisningar för kedjesåg

Håll alla kroppsdelar på avständ från sågkedjan när sågen är igång. Se till att såg-

kedjan inte vidrör något när den startas. Under arbete med kedjesåg kan ett ögonblick av ouppmärksamhet leda till att kläder eller kroppsdelar fastnar i sågkedjan.

Håll alltid kedjesågen med höger hand på bakre handtaget och vänster hand på främre handtaget. Kedjesågen får inte hållas fast med omvänd arbetsställning eftersom det ökar risken för skador.

Håll alltid elredskapet i det isolerade handtaget, eftersom sågkedjan kan komma i kontakt med dolda strömförande kablar. Sågkedja som kommer i kontakt med spänningsförande ledning gör övriga metalldelar av elredskapet strömförande som därigenom kan ge användaren en elstöt.

Använd alltid skyddsglasögon och hörselskydd. Ytterligare skyddsutrustning för huvud, händer, ben och fötter rekommenderas. Rätt skyddskläder minskar risken för skador från kringflygande spånmaterial och oavsiktlig kontakt med sågkedjan.

Arbeta inte med kedjesågen uppe i träd. Vid användning av kedjesåg i ett träd finns risk för skador.

Se till att alltid stå stadigt och använd kedjesågen endast när du står på fast, säker och plan mark. Hala underlag eller instabila ytor som på en stege kan göra att man tappar balansen eller kontrollen över kedjesågen.

När du sågar av en spänd gren räkna med att den fjädrar tillbaka. När spänningen släpper i träfibrerna kan den spända grenen träffa användaren och/eller medföra att träffa att användaren förlorar kontrollen över kedjesågen.

- Var extremt försiktig när du sågar undervegetation och ungskog. De tunna materialet kan fastna i sågkedjan och slå upp mot eller göra att du tappar balansen.

Bär kedjesågen i det främre handtaget i frånkopplat läge med sågkedjan vänd bort från kroppen. Sätt alltid på skyddskåpan när kedjesågen ska förvaras eller transporteras. Omsorgsfull hantering av kedjesågen minskar sannolikheten för oavsiktlig kontakt med den roterande sågkedjan.

Följ anvisningarna för smörjning, kedjespänning och byte av tillbehör. Felaktigt spänd eller smord kedja kan antingen gå sönder eller öka risken för kast.

Håll handtagen torra och fria från olja och fett. Feta, oljiga handtag är hala och gör att du förlorar kontrollen.
Såga endast i trä. Använd inte kedjesågen för arbete som den inte är avsedd för. Exempel: Använd inte kedjesågen för sågning av plast, murverk eller byggmaterial som inte är gjorda av trä. Användning av kedjesågen för icke avsedda arbeten kan leda till farliga situationer.

3.3 Orsaker till kast och hur man undviker dem

Kast kan uppstå när nosen på styrskenan kommer i kontakt med ett föremål eller när träet böjer sig och klämmer fast sågkedjan i snittet.

Om styrskenan kommer i kontakt med något kan det i vissa fall leda till en oväntad och bakåtriktad reaktion där styrskenen slås uppåt och i riktning mot användaren.

Om sågkedjan fastnar i överkanten av styrskenan kan skenan studsa till kraftigt i användarens riktning.

Alla dessa reaktioner kan göra att du förlorar kontrollen över sågen och orsaka allvarlig skada. Lita inte enbart på de skyddsanordningar som finns i motorsågen. Som motorsågsanvändare bör du vidta flera åtgärder för att kunna arbeta utan olyckor och skador.

Kast beror på felaktig användning av verktyget. Det kan undvikas genom att vidta vissa försiktighetsåtgärder som beskrivs nedan:

Håll fast sågen med båda händerna så att tummarna och fingrarna omsluter handtagen på motorsågen. Inta med kropp och armar en ställning som gör att du kan stå emot kraften från ett eventuellt kast. Om lämpliga åtgärder har vidtagits kan användaren behärska krafterna från ett kast. Släpp aldrig taget om motorsågen.
■ Undvik en onormal kroppshållning och såga inte ovanför axelhöjd. Därmed undviks oavsiktlig kontakt med svärdspetsen och man får bättre kontroll över motorsågen i oväntade situationer.
Använd alltid ersättningsskenor och sågkedjor som föreskrivs av tillverkaren. Felaktiga ersättningsskenor och sågkedjor kan orsaka kedjebrott och/eller kast.
Håll dig till tillverkarens anvisningar när det gäller vässning och underhåll av sågkedjan. För låg djupbegränsare ökar tendensen till kast.

3.4 Säkerhetsanvisningar till batteri

Detta avsnitt anger alla grundläggande säkerhets- och varningsanvisningar som ska beaktas när när batteriet används. Läs dessa anvisningar.

Använd endast batteriet i enlighet med sitt ändamål, dvs. för batteridrivna maskiner från AL-KO. Ladda endast batteriet med den avsedda laddaren från AL-KO.
- Packa upp batteriet ur originalförpackningen när det ska användas.
Ladda upp batteriet helt och hålet innan den första användningen och använd alltid den angivna laddaren för detta. laktta alltid anvisningarna i denna bruksanvisning när batteriet ska laddas.
Använd inte batteriet i explosions- och brandfarliga miljöer.
■ Utsätt inte batteriet för väta och fukt när det används i maskinen.
Skydda batteriet från värme, olja och öppen eld så att det inte skadas och så att inga ång- or eller elektrolytvätskor kan rinna ut.
■ Utsätt inte batteriet för stötar och kasta det inte.
Använd inte batteriet när det är smutsigt eller vått. Rengör och torka batteriet med en torr och ren duk.
Håll metallföremål borta från batteriet när det är laddat och inte används för att inte överbrygga kontakterna (t.ex. gem, mynt, nycklar, spikar, skruvar). Vid kortslutningar kan det uppstå brännskador eller eld.
- Öppna, demontera eller sönderdela inte batteriet. Risk för elektriska stötar och kortslutning.
Vid en felaktig användning och när batteriet är skadat kan ångor och elektrolytiska vätskor tränga ut. Tillför riklig med frisk luft och uppsök läkare vid besvär.

Om du har kommit i kontakt med elektrolytvätska tvättar du kontaktstället grundligt och sköljer ögonen ordentligt. Uppsök därefter en läkare.

Batteriet får inte hanteras av obehöriga såvida inte dessa personer hålls under uppsikt av en person, som ansvarar för deras säkerhet eller om dessa personer har fått anvisningar av den ansvariga personen hur batteriet ska hanteras. Obehöriga är bl. a.:

- Personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala förmågor.

personer som inte har några erfarenheter av eller kunskaper om batteriet

Barn skall hållas under uppsikt och ges anvisningar så att de inte leker med batteriet.
Lämna inte batteriet permanent i laddaren. Vid en längre tids förvaring skall batteriet tas ut ur laddaren.
■ Ta ut batteriet ur de maskiner som det driver när dessa inte används.
När batteriet inte används skall det förvaras torrt och i ett låst utrymme. Skydda batterier mot hetta och direkt solljus. Obefogade personer och barn får inte ha åtkomst till batteriet.

3.5 Säkerhetsanvisningar till laddare

Detta avsnitt anger alla grundläggande säkerhets- och varningsanvisningar som ska beaktas när laddaren används. Läs dessa anvisningar.

Använd endast maskinen ändamålsenligt, dvs. för att ladda de angivna uppladdningsbara batterierna. Sätt endast in originalbatterier från AL-KO i laddaren.
Innan varje användning skall hela maskinen och framför allt nätkabeln och batterifacket kontrolleras avseende skador. Använd enbart apparaten i felfritt skick.
Använd inte apparaten i explosions- och brandfarliga miljöer.
Använd endast apparaten inomhus och utsätt den inte för väta och fukt.
Placera alltid laddaren på en välventilerad och ej brännbar yta, eftersom den värmer upp sig vid laddning. Håll ventilationsöppningarna fria och täck inte över apparaten.
Ta innan anslutningen av laddaren reda på om den nätspänning som anges i avsnittet "Tekniska data" också finns tillgänglig.
Använd endast nätkabeln för att ansluta laddaren och inte för något ej avsett ändamål. Bär inte laddaren i nätkabeln och dra inte ut nätstickkontakten genom att dra i nätkabeln.
■ Skydda nätkabeln mot hetta, olja och vassa kanter så att den inte skadas.
Använd inte laddaren när den är smutsig eller våt. Innan användningen skall apparaten och batteriet rengöras och torkas av.
- Öppna inte laddaren och batteriet. Risk för elektriska stötar och kortslutning.
För din egen säkerhet, reparera alltid apparaten på en kvalificerad fackverkstad med hjälp av originaldelar.

Denna maskin får inte hanteras av obehöriga såvida inte dessa personer hålls under uppsikt av en person som ansvarar för deras säkerhet eller om dessa personer har fått anvisningar av den ansvariga personen hur maskinen ska hanteras. Obehöriga är bl. a.:

personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala förmågor
personer som inte har några erfarenheter av eller kunskaper om apparaten.

Barn skall hållas under uppsikt och ges anvisningar så att de inte leker med apparaten.
När apparaten inte används ska den förvaras torrt och i ett låst utrymme. Obefogade personer och barn får inte ha åtkomst till apparaten.

3.6 Säkerhetsanvisningar för arbetet

Beakta de aktuella lokala säkerhetsföreskrifterna, t.ex. från yrkesföreningar, socialkassor och arbetsmiljömyndigheter.
Arbeta endast vid tillräckligt med dagsljus eller belysning.
Håll arbetsområdet fritt från föremål som avsågade delar - risk för snubbling.
Användaren är ansvarig för olyckor som drabbar andra personer och deras egendom.
- Om det är första gången du arbetar med en kedjesåg:

Låt gärna säljaren eller annan fackman förklara hur man ska hantera kedjesågen.

Öva före första användningen åtminstone sågning av rundträ på sågbock eller ställning.

3.6.1 Användare

Ungdomar under 16 år eller personer som inte är förtrogna med bruksanvisningen får inte använda redskapet.
Den som arbetar med kedjesågar måste vara utvilad, och ha god fysiskt och mental hälsa. Den som av hälsoskäl ska undvika större ansträngningar bör rådfråga läkare om lämpligheten att arbete med denna kedjesåg.

3.6.2 Arbetstider

Beakta de lokala bestämmelserna om arbetstider för arbete med kedjesåg. Arbetstiderna för kedjesåg kan vara reglerade i nationella och lokala föreskrifter.

3.6.3 Vibrationsbelastning

WARNING!

Risk för vibration

Det faktiska vibrationsemissionsvärdet när maskinen används kan avvika från tillverkarens angivna värde. Beakta följande inverkande faktorer före resp. under användningen:

■ Används maskinen för avsett ändamål?
■ Skärs eller bearbetas materialet på rätt sätt?
- Är maskinen i gott skick?
- Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?
- Är handtag och i förekommande fall vibrationshandtag monterade och fast angjorda vid maskinen?

Använd endast redskapet med det motorvarvtal som rekommenderas för arbetet. Undvik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.
Felaktigt underhåll samt felaktig hantering av redskapet kan leda till högre buller och allvarligare vibrationer. Detta kan leda till hälsoproblem. Stäng i sådana fall omedelbart av redskapet och lämna in den till en auktoriserad serviceverkstad för reparation.
Belastningen av vibration är beroende av arbetsuppgifterna och hur redskapet används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vibrationsbelastningen över hela arbetstiden avsevärt.
Längre tids arbete med redskapet kan leda till cirkulationsbesvär för användaren, s k "vita fingrar". Till förebyggande av sådana besvär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på "vita fingrar" ska man omgående uppsöka läkare. Till symptomen hör: känslolöshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträder dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer (under 10 °C).
Ta längre pauser under arbetsdagen för få vila från buller och vibrationer. Planera arbetet så att användning av redskapet som ger sär-

skilt kraftiga vibrationer fördelas över flera arbetsdagar.

• Om du känner obehag eller noterar färgförändringar i huden ska du genast avbryta arbetet med redskapet. Lägg in regelbundna vilopauser under arbetet. Utan tillräckliga pauser under arbetet kan lätt hand-arm-vibrationssyndrom uppstå.
  Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt redskapet i enlighet med anvisningarna i bruksanvisningen.
• Om redskapet används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).
  Skapa en arbetsplan som begränsar exponeringen för vibrationer.

3.6.4 Buller

Ett visst buller från redskapet kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera pilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i närheten bär hörselskydd.

3.6.5 Arbeta med kedjesåg

WARNING!

Fara för svåra kroppsskador.

Användning av ofullständigt monterad kedjesåg kan förorsaka svåra kroppsskador.

Kedjesågen få endast användas när den är fullständigt monterad.
Genomför alltid en siktkontroll före arbetet för att kontrollera att kedjesågen är komplett, samt saknar skador eller förslitna komponenter. Säkerhets- och skyddsanordningar måste vara intakta.

WARNING!

Fara för kroppsskador föreligger vid oavsiktlig start av kedjesågen

En kedjesåg som oavsiktligt startas kan orsaka svåra kroppsskador. Ta därför alltid ur batteriet vid

• före kontroller, inställning och rengöring
  ■ arbeten på skärande delar
  när kedjesågen är utan tillsyn
• före transport
  ■ före förvaring
  ■ före underhåll och reparationer
• vid fara

Arbeta aldrig ensam.
Ha alltid en förbandslåda till hands för eventuella olyckor.
■ Undvik kontakt med metallföremål som sitter i jorden eller är elektriskt ledande.
Den personliga skyddsutrustningen består av:

Skyddshjälm
Hörselskydd (t.ex. hörselkåpor), i synnerhet om arbetet vara längre än 2,5 timmar
Skyddsglasögon eller ansiktsskydd på skyddshjälmen
■ Skyddsbyxor med skärskyddande inlägg
Robusta7 arbetshandskar
Säkerhetsskor med halksäker sula och stålhätta

Såga inte med kedjesågen över axelhöjd eftersom säkerheten då inte längre kan garanteras.

Innan du byter arbetsplats ska du först slå av motorn och sätta på kedjeskyddet.

Sätt alltid på kedjeskyddet när kedjesågen inte används samt ta ur batteriet.

Se till att kedjesågen är avstängd när du lägger den ned.

Använd inte kedjesågen för att bända eller förfytta trä.

Stammar som är tjockare än svärdlängden får enbart sågas av yrkesverksam personal.

Påbörja alltid snittet med löpande sågkedja och starta aldrig kedjesågen när sågkedjan ligger an mot träet.

Se till att ingen sågkedjeolja släpps ut i miljön.

Såga inte i regn, snö eller storm.
Säkerhets- och skyddsanordningar får inte sättas ur funktion.

4 MONTERING

WARNING!

Fara för svåra kroppsskador.

Användning av ofullständigt monterad kedjesåg kan förorsaka svåra kroppsskador.

Kedjesågen få endast användas när den är fullständigt monterad.
Genomför alltid en siktkontroll före arbetet för att kontrollera att kedjesågen är komplett, samt saknar skador eller förslitna komponenter. Säkerhets- och skyddsanordningar måste vara intakta.

OBSERVERA!

Fara för skärskador.

Skarpa kanter på sågkedjan kan ge upphov till skärsår även under monteringen.

■ Ta ur batteriet före monteringen.
Bär alltid skyddshandskar vid montering av sågkedjan och styrskenan.

4.1 Montera styrskenan (02, 03)

1. För bromsbygeln (02/1) mot bygelhandtaget (02/A) så att kedjebromsen lossar.
2. Vrid fästmuttern (02/2) motsols och tag av till-sammans med käpan (02/3).
3. Sätt på styrskenan (03/1) på styrbulten (03/2) och skjut den så långt bakåt att sågkedjan kan monteras.

4.2 Montera sågkedjan (02, 03)

1. Lägg sågkedjan på kedjekugghjulet (03/3) och i spåret på styrskenan (03/1).
2. För sågkedjan runt noshjulet på styrskenan. Sågkedjan ska hänga ner lite på undersidan av styrskenan.
3. Sätt på kåpan (02/3) och dra åt fästmuttern (02/2) lätt.

4.3 Spänna sågkedjan (04, 05)

ANMÄRKNING

Sågkedjan är rätt spänd när:

den ligger an mot undersidan av styrskenan och kan dras runt för hand och
■ kan lyftas 3 - 4 mm i mitten på styr- skenan

1. Kontrollera att sågkedjan sitter ordentligt på kedjekugghjulet och ligger i styrskenan.
2. Vrid på ratten (04/1) på kåpan (04/2) så att det båda trekanterna hamnar mitt emot varandra (04/B).
3. Skruva medurs (05/a) på fästmuttern (05/1). Dra lätt åt fästmuttern eller dra åt ett varv.
4. Vrid ratten (05/2) medurs tills dess att såg- kedjan har rätt spänning enligt beskrivningen ovan (05/b).
5. Vrid fästmuttern (05/1) medurs för att fixera den.

5 START

FARA!

Livsfara och fara för svåra kroppsskador.

Bristande kännedom om säkerhetsanvisningar och bruksanvisningar kan leda till svåra personskador och t.o.m. dödsfall.

Läs och beakta alla säkerhetsanvisningar och andra anvisningar i denna bruksanvisning innan kedjesågen används!

WARNING!

Fara för svåra kroppsskador.

Kedjesåg med skadade komponenter kan förorsaka svåra kroppsskador.

Genomför alltid en siktkontroll före arbetet för att kontrollera att kedjesågen är komplett, samt saknar skador eller förslitna komponenter. Säkerhets- och skyddsanordningar måste vara intakta.

5.1 Ladda batteriet (06, 07)

OBSERVERA!

Brandfara vid laddning!

Eftersom laddaren värms upp uppstår brandfara om den har ställts på lättantändligt underlag och inte ventileras tillräckligt.

Använd alltid laddaren på ett ej brännbart underlag och i en ej brännbar omgivning.
- Om förhanden: Se till att ventilationsöppningarna inte är övertäckta.

ANMÄRKNING

Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet.

ANMÄRKNING

På grund av den automatiska identifieringen av laddningsstatus är batteriet skyddat mot överladdning och kan därmed förbli en viss tid i laddaren, men inte permanent.

ANMÄRKNING

Se de separata bruksanvisningarna för batteri och laddare för närmare information.

1. Anslut batteriet (06/1) till laddaren (06/2, 06/a), samt laddaren till nätuttag (06/3, 06/b). Laddningen startar. LED-lamporna på laddaren lyser grönt och på batteriet anges laddningsstatus.
2. Notera laddningsindikatorn på batteriet (07). Laddningen tar ca. 2,5 timmar till full laddning. Laddningen slutar automatiskt när batteriet är fulladdat.
3. Koppla ifrån batteriet från laddaren (06/a) och laddaren från nätuttaget (06/b).

5.2 Fylla på sågkedjeolja (08)

OBS!

Fara för skador på kedjesågen

Det kan bli svåra skador på kedjesågen om den används med för lite sågkedjeolja i tanken eller om denna olja är intorkad. Intorkad/inkletad sågkedjeolja kan leda till skador på oljeförande komponenter eller oljepumpen.

Sådana skador kan också uppstå om den olja som används är uttjänt. Användning av gammal olja är inte bra för miljön!

■ Fyll på tanken med sågkedjeolja före arbetet.
■ Använd aldrig gammal olja!
- Byt senast vid batteriebyte ut sågkedjeoljan i tanken.

Genom det automatiska smörjningssystemet förses sågkedjan och styrskenan kontinuerligt med olja under drift. Sågkedjeoljan skyddar mot korrosion och förtida slitage. För att sågkedjan ska smörjas på ett tillfredsställande sätt måste det alltid finnas tillräckligt med sågkedjeolja i tanken.

Använd till smörjning av sågkedjan och styr- skenan enbart miljövänlig biologiskt nedbrytbar sågkedjeolja av hög kvalitet samt transportera och lagra den i godkända och märkta behållare. Kontrollera oljenivån före arbetets början och vid varje batteribyte och fyll på med sågkedjeolja vid behov:

1. Kontrollera oljenivån i tanken genom siktglaset (08/1). Det måste alltid finnas en synlig oljenivå. Minimal och maximal oljenivå får aldrig under- resp. överskridas.

2. Fyll vid behov på mer sågkedjeolja genom påfyllningsöppningen (08/2).

5.3 Funktionstest av kedjebromsen

Kedjesågen har en manuell kedjebroms som utlöses via bromsbygeln vid t.ex. kast (kickback).

Vid utlösning av kedjebroms kommer sågkedja och motor att stoppas tvärt.

FARA!

Livsfara vid försumlig hantering!

Oförutsebara rörelser hos kedjesågen kan orsaka svåra kroppsskador och även dödsfall.

Arbeta koncentrerat och säkerhetsmedvetet med kedjesågen.
Tryck inte på någon brytare när du släpper kedjebromsen.

WARNING!

Livsfara och fara för svåra kroppsskador föreligger om kedjebromsen är defekt

Om kedjebromsen är defekt kan löpande sågkedja t.ex. ett kast (kickback) orsaka svåra kroppsskador och även dödsfall.

■ Testa alltid kedjebromsen före arbetets början.
- Starta aldrig kedjesågen om kedjebromsen är defekt. Lämna istället kedjesågen till serviceverkstad för kontroll.

5.3.1 Test av kedjebromsen med avstängd motor (09)

1. Ta ur batteriet. (se Kapitel 6.3 "Sätta i/ta ur batteriet (14)", sida 339).
2. Dra (09/a) bromsbygeln (09/1) mot bygel-handtaget (09/2) för att lossa på kedjebromsen. Sågkedjan kan dras runt med handen.
3. För bromsbygeln (09/1) framåt (09/b) för att aktivera kedjebromsen. Sågkedjan ska inte gå att dra runt.

5.3.2 Test av kedjebromsen med påsatt motor (09)

ANMÄRKNING

Lossa kedjebromsen innan du startar kedjesågen.

1. Håll kedjesågen med stadigt tag i bygelhandtaget och bakre handtaget.
2. Dra (09/a) bromsbygeln (9/1) i riktning mot bygelhandtaget (9/2) för att utlösa kedje-bromsen.
3. Starta motorn.
4. Pressa bromsbygeln (09/1) framåt (09/b). Sågkedja och motor måste stanna omgående.

6 ANVÄNDNING

FARA!

Livsfara och fara för svåra kroppsskador.

Bristande kännedom om säkerhetsanvisningar och bruksanvisningar kan leda till svåra personskador och t.o.m. dödsfall.

Läs och beakta alla säkerhetsanvisningar och andra anvisningar i denna bruksanvisning innan kedjesågen används!

Beakta landsspecifika bestämmelser när det gäller drifttider.
■ Ta tag i det bakre handtaget med den högra handen och bygelhandtaget med den vänstra handen och håll i stadigt grepp.
Håll i handtagen så länge som motorn är igång.
■ Använd inte kedjesågen om du:

är trött
inte mår bra
- är påverkad av alkohol, mediciner eller droger

6.1 Kontrollera sågkedjeoljan

Tillvägagångssätt se Kapitel 5.2 "Fylla på såg-kedjeolja (08)", sida 338.

OBS!

Fara för skador på kedjesågen

Det kan bli svåra skador på kedjesågen om den används med för lite sågkedjeolja i tanken eller om denna olja är intorkad. Intorkad/inkletad sågkedjeolja kan leda till skador på oljeförande komponenter eller oljepumpen.

Sådana skador kan också uppstå om den olja som används är uttjänt. Användning av gammal olja är inte bra för miljön!

• Kontrollera före arbetets början alltid att det finns tillräckligt med sågkedjeolja i tanken.
  Fyll vid behov på med sågkedjeolja.
  ■ Använd aldrig gammal olja!

6.2 Lägga an batteri-remsystemet (10) till (13)

Lägg an batteri-remsystemet enligt bilden (10) till (13).

6.3 Sätta i/ta ur batteriet (14)

Sätta i batteriet

1. Skjut in batteriet (14/1) i batteri-remsystemet (14/2) tills det klickar på plats (14/a).

Ta ur batteriet

1. Tryck in låsknappen (14/3) på batteriet (14/1) och håll den intryckt.
2. Ta ut batteriet (14/1) (14/b).

6.4 Skapa spänningsförsörjning (15, 16)

1. Justera in anslutningskabelns första kontakt (15/1) mot styrtappen och styrspåret för kontakten på batteri-remsystemet (15/2), sätt samman och vrid runt lätt i medsols riktning tills spärr- och uppreglingsknappen (15/3) snäpper in hörbart.
2. Justera in anslutningskabelns andra kontakt (16/1) mot styrtappen och styrspåret för uttaget, skjut in i uttaget på redskapet (16/2) (16/a) och vrid runt lätt i medsols riktning tills spärr- och uppreglingsknappen (16/3) snäpper in hörbart.

1. Skjut spärr- och uppreglingsknappen (15/3) bakåt (15/b), vrid kontakten lätt åt vänster och dra sedan ut (15/c).
2. Skjut spärr- och uppreglingsknappen (16/3) bakåt (16/b), vrid kontakten lätt åt vänster och dra sedan ut ur uttaget på redskapet (16/2).

6.5 Starta och stänga av motorn (17)

OBSERVERA!

Fara för hörselskador!

Under drift avger kedjesågen ett kraftigt buller som kan orsaka hörselskador.

Bär därför alltid hörselskydd under arbete med kedjesågen.

ANMÄRKNING

Lossa kedjebromsen innan du startar kedjesågen.

Starta motorn:

1. Lossa kedjebromsen.

2. Tryck på spärrknappen (17/1) med tummen och håll den intryckt.

3. Tryck på gasreglaget (17/2) och håll det in-tryckt.
4. Släpp spärrknappen (17/1). Du behöver inte hålla inne spärrknappen efter att kedjesågen har startat. Spärrknappen är till för att förhindra att du startar kedjesågen av misstag.

Stänga av motorn:

1. Släpp gasreglaget (17/2).

6.6 Testa kedjebromsen

Tillvägagångssätt se Kapitel 5.3 "Funktionstest av kedjebromsen", sida 338.

WARNING!

Livsfara och fara för svåra kroppsskador föreligger om kedjebromsen är defekt

Om kedjebromsen är defekt kan löpande sågkedja t.ex. ett kast (kickback) orsaka svåra kroppsskador och även dödsfall.

■ Testa alltid kedjebromsen före arbetets början.
- Starta aldrig kedjesågen om kedjebromsen är defekt. Lämna istället kedjesågen till serviceverkstad för kontroll.

6.7 Öka/minska hastigheten för sågkedjan [Eco-Mode/Power-Mode] (18)

Med hjälp av funktionen Eco-Mode/Power-Mode kan man vid behov öka eller minska hastigheten på sågkedjan. Vid högre hastighet (Power-Mode) blir batteritiden kortare.

1. Tryck in uppreglingsknappen (18/1). LED-lampan (18/2) tänds när Power-Mode är aktiverat.
2. Tryck in knappen (18/1) igen för att stänga av Power-Mode.

Om redskapet kopplas ifrån och därefter kopplas in igen kommer den att starta med den senaste inställningen.

6.8 Kontrollera laddningsstatus med Motion Detection (07)

Uppe på batteriet sitter en laddningsindikator. Denna aktiveras automatiskt för ett par sekunder när man skakar lätt på batteriet.

1. Ta ut batteriet. Laddningsindikatorns LED-lampor lyser på olika sätt beroende på batteriets laddningsstatus.

2. Läs av laddningsstatusen:

Laddningsindikation på batteriet

LED-lampa lampor

Röd (07/1)	■ lyser: Batteriet är helt urladdat.■ Blinkar till en gång: fel som kan åtgärdas, t.ex. för hög eller låg temperatur.■ Blinkar 2 gånger: hårdvarufel, t.ex. defekt batteri.
Grön (07/2) lyser: Batteriet är laddat till mer än 0 %.
Grön (07/3) lyser: Batteriet är laddat till mer än 25 %.
Grön (07/4) lyser: Batteriet är laddat till mer än 50 %.
Grön (07/5) lyser: Batteriet är laddat till mer än 75 %.

Under pågående laddning blinkar den gröna LED-lampan för aktuell laddningsgrad. De gröna LED-lamporna för lägre laddningsgrad lyser med stadigt sken.

Batteritid

Om drifttiden förkortas väsentligt trots fulladdning är batteriet förbrukat och måste bytas ut mot ett nytt originalbatteri.

7 ARBETSBETEENDE OCH ARBETSTEKNIK

ANMÄRKNING

Kurser i hantering av kedjesågar och i trädfällning erbjuds regelbundet av lant- och skogsbruksorganisationer.

FARA!

Fara för livshotande skador föreligger vid otillräckliga fackkunskaper!

Otilräckliga fackkunskaper kan leda till allvarliga skador eller dödsfall!

Endast utbildade och erfarna personer får fälla träd och genomföra kvistning.

FARA!

Livsfara vid splittrat trä!

Medföljande träbitar kan leda till allvarliga skador eller dödsfall!

■ Ta bort lösa träbitar och splitter från träd som ska sågas.

7.1 Fälla träd (19, 20)

Beakta följande inverkande faktorer före resp. under användningen:

• Vid trädfällning måste man vara uppmärksam så att andra personer inte utsätts för fara, trädet kommer i kontakt med elledningar eller materiella skador orsakas. Om ett träd kommer i kontakt med luftledning måste ledningsbolaget omedelbart underrättas.
• Beakta även andras egendom, djur och föremål. Dessa får inte befinna sig i riskområdet. Underrätta i händelse av olycka genast ägaren.
  Säkerhetsavståndet mellan andra arbetsplatser eller föremål måste uppgå till minst 2½ trädlängder.
  Bedöm trädets fallriktning. Avgörande för trädets fallriktning är:

■ trädets naturliga lutning
den största grenens läge
trädets höjd
ensidig grenbildning
■ plant eller sluttande underlag
■ asymmetrisk växt, trädskador
■ vindriktning och vindstyrka
snötyngd

Arbeta alltid ovanför det träd som ska fällas vid lutande underlag.
Se till att det inte finns några hinder i den i förväg fastlagda reträttvägen. Reträttvägen ska ligga ca 45° snett bakåt från fallriktningen (19).
Stammen måste vara fri från annan växtlighet, grenar och främmande föremål (t.ex. smuts, stenar, lös bark, spikar, klämmor, trådar osv.).

För att fälla ett träd ska två riktskär och ett fällskär sättas.

1. Vid fäll- och kapningssnitt sätt fast fastgöringsklon på ett säkert sätt i det träd som ska sågas.
2. Sätt riktskäret (20/C) först vägrätt och sedan snett uppifrån i en vinkel på minst 45°. På så sätt förhindrar du att kedjesågen fastnar vid det andra riktskäret. Riktskäret görs så nära marken som möjligt och i den önskade fall- riktningen (20/E). Skårdjupet ska vara ca 1/4 av stammens diameter.

3. Sätt fällskäret (20/D) mittemot riktskäret exakt vågrätt. Fällskäret ska göras ca 3–5 cm över det vågräta riktskäret.

4. Såga fällskäret (20/D) så djupt att det finns en brytmån (20/F) på minst 1/10 av stammens diameter mellan riktskäret (20/C) och fällskäret (20/D). Denna brytmån förhindrar att trädet vrider och faller i fel riktning. När fällskäret (20/D) närmar sig brytmånen (20/F) ska trädet börja falla. Såga inte igenom brytmånen! Om trädet börjar falla under sågningsarbetet:

Skulle trädet falla i fel riktning eller luta sig tillbaka och klämma fast kedjesågen ska fällskäret avbrytas. Driv in en kil av trä, plast eller aluminium för att öppna snittet och få trädet att falla i den önska-de fallriktningen.
■ Ta ut kedjesågen ur snittet, stäng av och lägg ned den.
Gå i reträttområdet.
- Akta dig för nedfallande grenar och kvistar.

1. Om trädet inte faller, sätt i en kil i fällskäret för att få den att falla kontrollerat.

Anmärkning: Endast kilar av trä, plast eller aluminium får användas.

1. När du har avslutat sågningsarbetet ta av hörselskyddet för att kunna höra signaler eller varningsrop.

Insticks-, längs-, och hjärtsnitt får bara utföras av utbildade eller erfarna personer (20).

FARA!

Livsfara föreligger vid fallande träd!

Om reträttväg saknas kan det leda till allvarliga skador eller dödsfall!

Påbörja först fällningsarbetet när en hinderfri reträttväg finns från det träd som ska fällas.

FARA!

Livsfara vid träd som faller okontrollerat!

Träd som faller okontrollerat kan förorsaka allvarliga skador eller dödsfall!

För att garantera att trädet faller kontrollerat lämna en brytmån mellan riktskäret och fallskäret som är ca 1/10 av stammens diameter.
Genomför inga fällningsarbeten när det blåser.

7.2 Avgrening (21)

Med avgrening menas avtagande av grenar på redan fällda träd. Beakta följande punkter:

■ Stöd kedjesågen med fastgöringsklon mot stammen under arbetet.
Lämna till att börja med större nedåtriktade grenar som stöder trädet mot marken.
■ Kapa mindre grenar med ett snitt.
Såga systematiskt av hela raden av grenar från trädet (21/a). Börja med att såga av grenar som är i vägen. Såga sedan av spända grenar. Såga sist av huvudgrenen vid basen.
Såga av fritt hängande grenar ovanifrån (21/b), inte underifrån.
- Var försiktig med spända grenar och såga dessa underifrån och upp (21/c) för att förhindra att kedjesågen fastnar.

7.3 Kapa träd (22 – 25)

Med kapning menas att man såga upp det fällda trädet i delar. Beakta följande punkter:

Se till att du står stabilt och har en jämn fördelning av kroppsvikten på båda fötterna. Om möjligt bör stammen stödas av grenar, stavar eller kilar.
Arbeta alltid ovanför trädstammen i sluttningar eftersom stammen kan komma i rullning (22).
Förflytta kedjesågen så att inga kroppsdelar befinner sig i sågkedjans förlängda svängområde.
Sätt an fastgöringsklon alldeles bredvid snittkanten och vrid kedjesågen runt denna punkt. Utöva inget tryck i slutet av snittet.
För att behålla kontrollen över kedjesågen under själva genomsågningen minskar man presstrycket mot slutet av snittet utan att släppa det fasta taget om handtagen på kedjesågen.
Se till att inte sågkedjan kommer i kontakt med marken.
När snittet är klart vänta tills sågkedjan har stannat innan du tar bort kedjesågen.
■ Stäng alltid av kedjesågens motor innan du går till nästa träd.

Hela stammens längd ligger jäms med marken:

Såga igenom stammen ovanifrån (23/a) utan att komma i kontakt med marken.

Stammen ligger med ena änden uppåt:

För att förhindra att kedjesågen fastnar och splittrar träet såga först 1/3 av stammens dia-

meter underifrån (24/a), sedan resten ovanifrån ned till det undre snittet (24/b).

Om stammen vilar på båda ändarna:

För att förhindra att kedjesågen fastnar och splittrar träet såga först 1/3 av stammens diameter ovanifrån (25/a) och sedan resten underifrån upp till det övre snittet (25/b).

FARA! Livsfara vid kast (kickback)!

Vid kast (kickback) kan redskapet ge användaren livshotande skador.

Vidta ovillkorligen nedanstående åtgärder för att undvika kast!

7.4 Såga upp redan sågat virke

Beakta följande punkter under arbetet:

Använd säkra underlag (sågbock, kilar, balkar).
Se till att du står stabilt och har en jämn fördelning av kroppsvikten.
Se till att inte runda trästycken kan rulla.
Påbörja alltid snittet med redan löpande sågkedja. Starta aldrig kedjesågen när sågkedjan ligger an mot träet.
Håll inte fast träet med foten eller låt någon annan person hålla fast det.

8 UNDERHÅLL OCH SKÖTSEL

WARNING! Risk för skärskador!

Fara för skärskador vid beröring av vassa maskindelar i rörelse liksom knivar.

Stäng alltid av maskinen före underhåll, skötsel och rengöring. Ta ut batteriet.
Bär alltid skyddshandskar under underhåll, skötsel och rengöring.

Kedjesågen uppfyller alla gällande säkerhetsnormer. Reparationer får bara genomföras av kvalificerad personal och endast originalreservdelar får användas.

• Kontrollera slitaget efter varje användning och byt vid behov ut skadade komponenter.
  Utsätt inte redskapet för väta eller fukt. Torka av plastdelar med trasa men använd vare sig rengörings- eller lösningsmedel.
  ■ Rensa kylluftsintagen om de är igensatta.

Spruta aldrig vatten på kedjesågen och använd inte högtryckstvätt.
Använd endast reservdelar som har specificerats av tillverkaren.

8.1 Kontrollera kedjespänning

Kontrollera kedjespänningen ofta eftersom nya sågkedjor förlänger sig.

Vid drifttemperatur förlänger sig sågkedjan och hänger lite lösare.

ANMÄRKNING

Sågkedjan är rätt spänd när:

■ den ligger an mot undersidan av styrskenan och kan dras runt för hand och
■ kan lyftas 3 - 4 mm i mitten på styr-skenan

OBSERVERA!

Skaderisk om sågkedjan hoppar ur!

En sågkedja som inte är tillräckligt spänd kan hoppa ur under arbetet och orsaka kroppsskador.

Se till att kontrollera kedjespänningen ofta. Kedjespänningen är otillräcklig om drivlänkarna går utanför spåret på undersidan av styrskena.
Spänn sågkedjan på korrekt sätt så snart kedjespänningen är otillräcklig.

8.2 Slipa sågkedjan (26)

FARA!

Livsfara vid kast (kickback)!

Vid kast (kickback) kan kedjesågen ge användaren livshotande skador.

Slipa sågkedjan på ett korrekt sätt!

ANMÄRKNING

För oerfarna användare rekommenderar vi att lämna in kedjesågen till ett serviceställe för slipning av sågkedjan.

För att bevara säkerheten och effektiviteten måste sågkedjan alltid vara väslipad.

Slipning krävs när:

Sågspånen börjar likna damm.
Det krävs större kraft att såga.
■ Snittet inte är rakt.
■ Vibrationerna ökar.

Om man låter utbildad kundtjänst utföra slipningen utförs den med lämpliga verktyg för att garantera ett minimum av materialslitage och en jämn slipning av alla tänderna.

Man kan själv slipa sågkedjan med en speciell rundfil vars diameter ska vara anpassad efter varje enskild kedjetyp (se Kapitel 8.6 "Tabell ked-jeunderhåll", sida 344). Det krävs skicklighet och erfarenhet för att undvika skador på tänderna.

Slipa sågkedjan:

1. Stäng av kedjesågen och ta ur batteriet.
2. Lossa kedjebromsen.
3. Spänn fast styrskena med monterad sågkedja i ett lämpligt skruvstäd och se till att sågkedjan kan röras fritt.
4. Spänn sågkedjan om den är lös.
5. Montera filen i motsvarande styrning och för in filen i tandens öppning och behåll en jämn lutning som motsvarar tandprofilen.
6. Gör endast några fildrag, uteslutande drag framåt, och upprepa arbetsstegen på alla tänder med samma riktning (höger eller vänster).
7. Vänd styrskenan i skruvstädet, och upprepa arbetsstegen på kvarvarande tänder.
8. Kontrollera att inte begränsningstanden sticker ut ovanför kontrollverkyget och fila av den eventuella överskjutande delen med en platt fil och rund profil.
9. Ta bort allt filspån och damm efter slipningen och smörj sågkedjan i ett oljebad.

Kedjan måste bytas ut om:

• längden på tänderna är mindre än 5 mm;
• Om sågtänderna slitits ned under markeringarna - om sådana finns;
• mellanrummet mellan länkarna på kedjenitarna är för stort.

8.3 Rengöra kedjehjul och insida

Rengör kedjesågen grundligt efter varje användning.

1. Ta ur batteriet och placera kedjesågen på ett stabilt underlag.
2. Skruva av skyddet på kedjekugghjulet.
3. Rengör insidan med en lämplig pensel.
4. Ta av sågkedjan och ta loss styrskenan.
5. Rengör spåren i skenan och oljehålet.

8.4 Justera snabbspänningsanordningen (27)

1. Ta av styrskenan (27/1): Lossa på stjärnskruven (27/2) och ta av adapterplåten från styrskenan med spännhake (27/3).
2. Vänd styrskenan i längdriktningen.
3. Sätt tillbaka adapterplåten med spännhake på styrskenan och fixera genom att dra åt stjärnskruven.
4. Montera tillbaka styrskenan (se Kapitel 4.1 "Montera styrskenan (02, 03)", sida 336).

8.5 Kontrollera, vända och smörja styrskenan (28, 29)

Kontrollera styrskenan

Kontrollera regelbundet att inte styrskenan har några skador. Ta vid behov bort ojämnheter (28/1) genom nedfilning till 45° (28/2).

Vändning av styrskenan

För att undvika ett ensidigt slitage ska styrskenan vändas efter varje slipning eller byte av kedjan.

1. Justera snabbspänningsanordningen på styrskenan (se Kapitel 8.4 "Justera snabbspänningsanordningen (27)", sida 344).
2. Vändning av styrskenan.

Fetta styrskenan

1. Rengör spåret i skenan (28/3) och oljehålet (28/4) grundligt.
2. Rengör grundligt smörjhålet (29/1) från båda sidorna.
3. Pressa med en lämplig fettpress (29/2) in så mycket fett på båda sidorna tills fettet tränger ut på kugghjulets spetsar. Vrid samtidigt kugghjulet.

8.6 Tabell kedjeunderhåll

WARNING!

Fara för svåra kroppsskador.

Kedjesåg försedd med olämplig sågkedja och styrskena kan förorsaka svåra kroppsskador.

Använd endast tillåtna sågkedjor och styrskenor.

Sågkedja (styr-skena)	Fildiameter Huvudvinkel Under-snittsvinkel			Huvudlutnings-vinkel (55°)	Djupmått
		Verktygets ro-tationsvinkel	Verktygets lutningsvinkel	Sidovinkel
90PX040X(104MLEA041)	4,5 mm 30° 0° 75° 0,025"
91P045X(120SDEA041)	5/32" 30° 0° 85° 0,025"
91PX052X(140SDEA041)	5/32" 30° 0° 85° 0,025"
Djupmått Fil

9 FÖRE TRANSPORT

WARNING!

Livsfara och fara för svåra kroppsskador.

Transport av kedjesågen med löpande sågkedja kan leda till mycket svåra kroppsskador som även kan vara livshotande.

Bär och transportera aldrig kedjesågen med löpande sågkedja.
- Vidta angivna åtgärder före transport.

Vidta följande åtgärder före transport:

1. Stäng av kedjesågen och ta ur batteriet.
2. Sätt på kedjeskyddet.
3. Bär alltid kedjesågen i bygelhandtaget. Styrskena och sågkedja ska peka bakåt.
4. I fordon: Säkra kedjesågen så att den inte välter och skadas och så att kedjeolja inte rinner ut.

10 FÖRVARING

Rengör kedjesågen grundligt efter varje användning. Förvara redskapet i ett torrt, låsbart utrymme utom räckhåll för barn.

Vid uppehåll som varar mer än 30 dagar ska följande arbeten genomföras:

■ Stäng av kedjesågen och ta ur batteriet.
Töm tanken på sågkedjeolja.
■ Ta av sågkedja och styrskena, rengör och spraya med rostskyddsolja.
■ Rengör kedjesågen grundligt och förvara den i ett torrt utrymme.

OBS!

Fara för skador på kedjesågen

Intorkad sågkedjeolja kan under längre lagring av utrustningen orsaka skador på oljeförande komponenter och på olje-pumpen.

Häll ur sågkedjeoljan om kedjesågen inte ska användas under en längre tid.

11 ÅTERVINNING

Information om tyska el- och elektroniklagen (ElektroG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.
■ Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas!

Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.

Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter.

Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. An-

vändning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa.

Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

Hg: Batteriet innehåller mer än 0,0005 % kvicksilver
Cd: Batteriet innehåller mer än 0,002 % kadmium
■ Pb: Batteriet innehåller mer än 0,004 % bly
Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:
■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
■ inköpsställen för batterier
inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier
■ ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet)

Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

12 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar vänder man sig till närmaste AL-KO:s servicecenter. Kontaktinformation finns på internet, på adressen

Kedjesåg CS 4235
Art. nr. 113616
Hastighet vid tomgång 15 – 20 m/s
Hastighet under arbete 7 – 20 m/s
Delning kedjehjul 3/8 tum
Kedjebroms ja (elektrisk, PCB och	bromsstång)
Kedjans eftergångstid (DIN EN 60745-2-13 – 19.107) max. 0,15 sek
Kedjans eftergångstid (DIN EN 50144-2-13:2001 – 18.104) max. 2 sek
Aktivering av kedjan dubbel
Kedjeoljetankens kapacitet 250 ml
Vikt med styrskena och sågkedja 3,80 kg
Vikt utan styrskena och sågkedja 3,15 kg
Överbelastningsskydd Nej
Ljudnivå LwA (DIN EN ISO 3744) 108 dB(A)
Ljudtrycksnivå LpA 88 dB(A)	K = 3,0 dB(A)
Vibrationsvärde (DIN EN 28662-1)*	2,5 m/s ^2 K = 1,5 m/s ^2

Sågkedja	90PX040X	91PX045X	91PX052X
Drivlänkstjocklek	1,1 mm	1,27 mm	1,27 mm

Styrskena	104MLEA041	120SDEA041	140SDEA041
Styrskenans längd	10" / 25 cm	12" / 30 cm	14" / 35 cm
Klipplängd	17 cm	22 cm	27 cm

* Anm.:
Angivet vibrationsvärde har uppmätts i provförfarande i enlighet med gällande normer och kan användas för jämförelse av ett elredskap med andra.
Det angivna vibrationsvärdet kan även användas för inledande uppskattning av exponering (vibrationsexponering).
Vibrationsvärdet kan under daglig användning av elredskapet avvika från angivet värde beroende på hur elredskapet används och för vilket ändamål.
Försåg att minimera den belastning som orsakas av vibrationer. Exempel på åtgärder som reducerar vibrationsbelastning är användning av handskar under bruk av redskapet och begränsning av arbetstiden. Därvid ska man ta hänsyn till alla delar av driftcykeln (t.ex. när elredskapet är avstängt liksom perioder när det inte är avstängt men löper utan belastning).

Batteri 127390
Nominell spänning 36 V / 42 V max.
Nominell kapacitet 7,5 Ah
Laddningstid ca 150 min

Laddare 127391
Nätspänning 230 V (AC)
Nätfrekvens 50 Hz
Utgångsspänning 42 V (DC)
Användningstemperatur 0 °C – +40 °C

14 FELAVHJÄLPNING

OBSERVERA!

Skaderisk

Vassa redskapsdelar och delar i rörelse kan orsaka kroppsskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av redskapet!
■ Stäng av redskapet och ta ur batteriet!

Störning Orsak Åtgärd
Motorn går inte. Ingen batterispänning. Låt en elektriker kontrollera strömförsörjningen.
Kedjebromsen är aktiverad. Lossa kedjebromsen.
Styrskena och sågkedja blir för varma. Rökutveckling.	Sågkedjan är för hårt spänd.	Minska på kedjespänningen.
	Oljetanken är tom.	Fyll på sågkedjeolja.Kontrollera att inte oljetanken är ska-dad
	Oljehålet och/eller spåret i styrskenan är smutsigt.	Rengör oljehålet och spåret i styr-skenan.
Motorn går men sågkedjan lö-per inte runt.	Sågkedjan är för hårt spänd.	Minska på kedjespänningen.
	Maskinfel	Kontakta AL-KO:s servicecenter.
Trädamm kommer ut istället för sågspån. Kedjesågen måste tryckas genom virket.	Sågkedjan är slö.	Slipa sågkedjan eller kontakta AL-KO:s servicecenter.
Redskapet vibrerar ovanligt mycket.	Maskinfel	Kontakta AL-KO:s servicecenter.

ANMÄRKNING

Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.

15 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

16 ÖVERSÄTTNING AV ORIGINAL EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven, EU:s säkerhetsstandarder samt de produktspecifika standarderna.

Produkt	Tillverkare	Befullmäktigad för dokumentation
Batteridriven kedjesåg	AL-KO Geräte GmbH	Andreas Hedrich
	Ichenhauser Str. 14	Ichenhauser Str. 14
	D-89359 Kötz	D-89359 Kötz
Serienummer	Tyskland	Tyskland
G4013022
Typ	EU-direktiv	Harmoniserade standarder
CS 4235	2006/42/EC	EN 60745-1:2009+A11:2010
	2014/30/EU	EN 60745-2-13:2009+A1:2010
Ljudnivå	2000/14/EC	EN 55014-1:2006+A1:2009+A2:2011
EN ISO 3744	2011/65/EU	EN 55014-2:2015
uppmätt/garanterad	Bedömning av överens-stämmelse
103,3 dB(A) / 108 dB(A)	2000/14/EG bilaga V
EG-typgodkännande	Anmält organ (2000/14/EG)	Kötz, 2017-12-01
M6A-17 12-47028	TÜV Rheinland LGA Products GmbH
	Tillystraße 65
	80339 Nürnberg
	Tyskland
	Nr 0123	Dr. Wolfgang Hergeth

■ Legg kjedesagen bare ned när den er slätt av.

Sagkjedet er riktig spent när det:

Montering av forbindelseskabelen

Demontering av forbindelseskabelen

2. Les av ladetilstanden:

Trestammen ligger på bakken på en ende:

Trestammen ligger på bakken med begge ender:

Sagkjedet er riktig spent när det:

Fare for skade när sagkjedet hopper av!

Merknad om WEE-direktivet
