H3019 - Домофон Emos - Безкоштовний посібник користувача

Бренд	Emos
Модель	H3019
Тип продукту	Відеодомофон з цифровою клавіатурою та зчитувачем RFID
Живлення	12 В пост. струму
Інфрачервоне підсвічування	Так
Регульований кут огляду	Так, через поворотну основу
Максимальна кількість кодів користувача	200 (осередки 000-199)
Рекомендований тип кабелю	FTP CAT.5/6 до 20 м, SYKFY 5×2×0,5 далі
Максимальна відстань прокладання	До 115 м (залежно від перерізу кабелю)
Режим розблокування	Цифровий код (6 цифр) та RFID-мітка
Підсвічування клавіатури	Регульоване: вимкнено, завжди увімкнено, увімкнено в робочому режимі
Вміст упаковки	Камера, кронштейн, поворотна основа, RFID-мітки, монтажне обладнання, викрутка, інструкція
Догляд	Протирати вологою ганчіркою після відключення
Безпека	Не викидати з побутовим сміттям; утилізація через пункти збору
Відповідність	Директива 2014/53/ЄС
Виробник	EMOS spol. s r. o.

Часті запитання - H3019 Emos

Як отримати доступ до меню програмування?

Введіть заводський код 123456, потім натисніть #. Ви почуєте два довгих звукові сигнали.

Як змінити код доступу до меню програмування?

У меню натисніть 0, потім #. Введіть новий 6-значний код і натисніть #. Вихід за допомогою *.

Як додати код розблокування?

У меню натисніть 1, потім #. Введіть номер осередку (000-199), потім 6-значний код, підтвердьте #. Повторіть для інших кодів.

Як видалити код розблокування?

У меню натисніть 2, потім #. Введіть номер осередку (000-199) або 99 для видалення всього, потім натисніть #.

Як додати RFID-мітку?

У меню натисніть 3, потім #. Введіть номер осередку (000-199), потім піднесіть мітку до зчитувача IC. Довгий звуковий сигнал підтверджує реєстрацію.

Як видалити RFID-мітку?

У меню натисніть 4, потім #. Введіть номер осередку (000-199) або 99 для видалення всього, потім натисніть #.

Як налаштувати підсвічування клавіатури?

У меню натисніть 7, потім #. Виберіть 00 (вимкнено), 01 (завжди увімкнено) або 02 (увімкнено в робочому режимі), підтвердьте #.

Що робити, якщо зображення або звук нечіткі?

Перевірте з'єднання, підключивши пристрій коротким кабелем. Відрегулюйте налаштування яскравості, контрастності, кольору та гучності.

Що робити, якщо пристрій дзвонить без причини?

Це може бути викликано вологістю в камері. Розберіть камеру, ретельно висушіть її та нанесіть водовідштовхувальний лак на електроніку.

Що робити, якщо замок не відчиняється?

Перевірте проводку та виміряйте напругу на клемах замка. Він потребує 12 В. Якщо напруга нижча, використовуйте провід більшого діаметру.

ПОСІБНИК КОРИСТУВАЧА H3019 Emos

UA | Кольоровий дверний пристрій

Вміст упаковки:

Блок камери

Держак

Насадка для налаштування кута об'єктива

RFID-чіпи

Монтажний материал

Викрутка

Інструкція

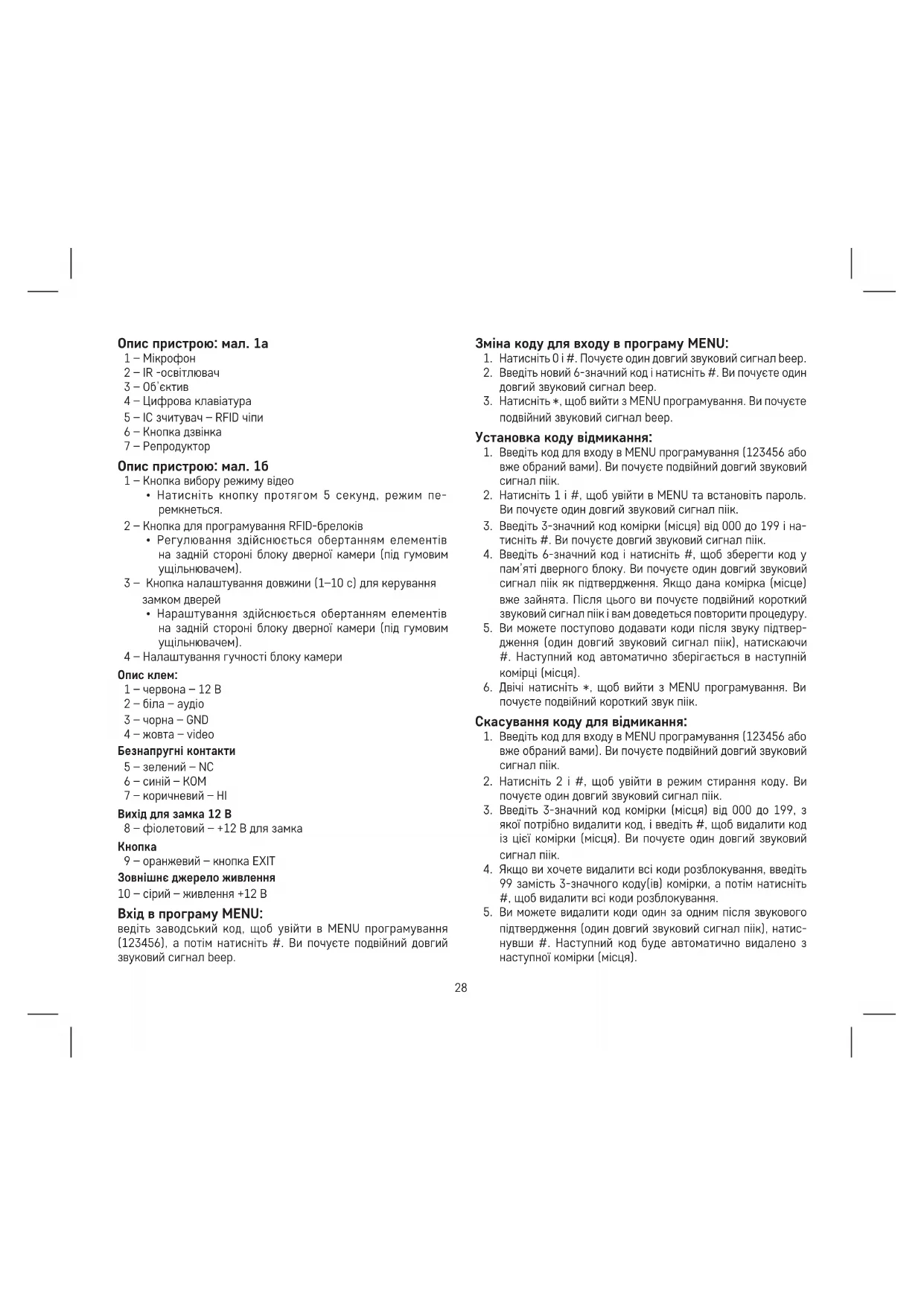

Опис пристрою: мал. 1а

1 – Мікрофон
2 - IR -освітлювач
3 – Об'єктив
4 – Цифрова клавіатура
5 – IC зчитувач – RFID чіпи
6 – Кнопка дзвінка
7 – Репродуктор

Опис пристрою: мал. 16

1 – Кнопка вибору режиму відео
- Натисніть кнопку протягом 5 секунд, режим перемкнеться.
2 – Кнопка для програмування RFID-брелоків
- Регулювання здійснюється обертанням елементів на задній стороні блоку дверної камери (під гумовим ущільнювачем).
3 – Кнопка налаштування довжини (1–10 с) для керування замком дверей
- Нараштування здійснюється обертанням елементів на задній стороні блоку дверної камери (під гумовим ущільнювачем).
4 – Налаштування гучності блоку камери

Опис клем:

1 – червона – 12 В
2 – біла – аудіо
3 - чорна - GND
4 - жовта - video

Безнапругні контакти

5 – зелений – NC
6 - синій - КОМ
7 – коричневий – HI

Вихід для замка 12 В

8 – фіолетовий – +12 В для замка

Кнопка

9 – оранжевий – кнопка EXIT

Зовнішнє джерело живлення

10 – сірий – живлення +12 В

Вхід в програму MENU:

ведіть заводський код, щоб увійти в MENU програмування (123456), а потім натисніть #. Ви почуєте подвійний довгий звуковий сигнал beep.

Зміна коду для входу в програму MENU:

1. Натисніть 0 і # . Почуєте один довгий звуковий сигнал beep.
2. Введите новий 6-значний код і натисніть #. Ви почуєте один довгий звуковий сигнал beer.
3. Натисніть *, щоб вийти з MENU програмування. Ви почуєте подвійний звуковий сигнал beer.

Установка коду відмикання:

1. Введите код для входу в MENU програмування (123456 або вже обраний вами). Ви почуєте подвійний довгий звуковий сигнал пік.
2. Натисніть 1 і #, щоб увійти в MENU та встановіть пароль. Ви почуєте один довгий звуковий сигнал пік.
3. Введіть 3-значний код комірки (місця) від 000 до 199 і на- тисніть #. Ви почуєте довгий звуковий сигнал пік.
4. Введите 6-значний код і натисніть #, щоб зберегти код у пам'яті дверного блоку. Ви почуєте один довгий звуковий сигнал пік як підтвердження. Якщо дана комірка (місце) вже зайнята. Після цього ви почуєте подвійний короткий звуковий сигнал пік і вам доведеться повторити процедуру.
5. Ви можете поступово додавати коди після звуку підтвер- дження (один довгий звуковий сигнал пік), натискаючи

. Наступний код автоматично зберігається в наступній

комірці (місця).
6. Двічі натисніть *, щоб вийти з MENU програмування. Ви почуєте подвійний короткий звук пік.

Скасування коду для відмикання:

1. Введите код для входу в MENU програмування (123456 або вже обраний вами). Ви почуєте подвійний довгий звуковий сигнал пік.
2. Натисніть 2 і #, щоб увійти в режим стирання коду. Ви почуєте один довгий звуковий сигнал пік.
3. Введите 3-значний код комірки (місця) від 000 до 199, з якої потрібно видалити код, і введите #, щоб видалити код із цієї комірки (місця). Ви почуєте один довгий звуковий сигнал пік.
4. Якщо ви хочете видалити всі коди розблокування, введіть 99 замість 3-значного коду(ів) комірки, а потім натисніть #, щоб видалити всі коди розблокування.

5. Ви можете видалити коди один за одним після звукового підтвердження (один довгий звуковий сигнал пік), натиснувши #. Наступний код буде автоматично видалено з наступної комірки (місця).

6. Двічі натисніть *, щоб вийти з режиму видалення. Ви почуєте подвійний короткий звуковий сигнал піік.

Налаштування коду RFID:

1. Введите код для входу в MENU програмування (123456 або вже обраний вами). Ви почуєте подвійний довгий звуковий сигнал пік.
2. Натисніть 3 і #, щоб увійти в MENU та встановити пароль. Ви почуєте один довгий звуковий сигнал пік.
3. Введите 3-значний код комірки (місце) від 000 до 199 і на- тисніть #. Ви почуєте довгий звуковий сигнал пік.
4. Прикладіть чіп RFID біля зчитувача мікросхем. Ви по- чуєте один довгий звуковий сигнал пік для успішного зберігання мікросхем. Якщо даний чіп вже збережений в пам'яті дверного блоку, то ви почуєте подвійний короткий звуковий сигнал пік.
5. Ви можете прикладати чіпи до зчитувача ІС один за одним, і вони будуть автоматично збережені в наступних комірках (місцях).
6. Двічі натисніть *, щоб вийти з MENU програмування. Ви почуєте подвійний короткий звуковий сигнал піік.

Видалення коду RFID:

1. Введите код для входу в MENU програмування (123456 або вже обраний вами). Ви почуєте подвійний довгий звуковий сигнал піік.
2. Натисніть 4 і #, щоб увійти в режим видалення коду. Ви почуєте один довгий звуковий сигнал пік.
3. Введите 3-значний код комірки (місця) від 000 до 199, з якої потрібно видалити код, і введіть #, щоб видалити код із цієї комірки (місця). Ви почуєте один довгий звуковий сигнал пік.
4. Якщо ви хочете видалити всі коди розблокування, введіть 99 замість 3-значного коду(ів) комірки, а потім натисніть #, щоб видалити всі коди розблокування.
5. Ви можете видалити коди один за одним після звукового підтвердження (один довгий звуковий сигнал пік), натиснувши #. Наступний код буде автоматично видалено з наступної комірки (місяця).
6. Двічі натисніть *, щоб вийти з режиму видалення. Ви почуєте подвійний короткий звуковий сигнал пік.

Налаштування підсвічування цифрової клавіатури:

1. Введите код для входу в MENU програмування (123456 або вже обраний вами). Ви почуєте подвійний довгий звуковий сигнал пік.
2. Натисніть 7 і #, щоб увійти в MENU програмування клавіатури. Ви почуєте один довгий звуковий сигнал піік.
3. Введіть:

а. 00 – клавіатура постійно не світиться
b. 01 – клавіатура світиться постійно
с. 02 – клавіатура світиться тільки в робочому режимі, в іншому випадку кнопки не підсвічуються

1. Натисніть #, щоб підтвердити свій вибір. Ви почуєте один довгий звуковий сигнал пік.
2. Натисніть * один раз, щоб вийти з MENU програмування клавіатури. Ви почуєте коротко пік.

Установка

Спосіб кріплення блоку дверної камери (див. мал. 2)

Виберіть відповідне місце для кріплення та прикріпіть сюди монтажну рамку.

Протягніть кабель живлення через монтажний отвір і підключіть його до проводів блоку дверної камери. Прикрутіть підключений блок дверної камери до монтажної рами за допомогою гвинтів, що входять у комплект

Блок дверної камери на штукатурці

Нанесіть шар силікону між стіною та блоком дверної камери, щоб запобігти потраплянню вологи під блок дверної камери. Силікон повинен бути на верхній і бічних стінках. Дно повинно бути вільним для виходу вологою повітря з простору під дверною камерою.

Параметри сполучної лінії

До 20 м за допомогою високоякісного екранованого кабелю FTP CAT.5 (оптимально CAT.6). Понад 20 м ми рекомендуємо кабель SYKFY 5 × 2 × 0,5 або 10 × 2 × 0,5. Щоб домогтися більшого перерізу, кабелі подвоюють, а то й потроюють. Отриманий перетин провідників регулюється табл.

Діаметр сердечника провідника (мм) Віддаль (м)
0,5 20
0,65 50
0,8 70
1 115

У основній версії для відеокомпонента не потрібен коаксіальний кабель.

Він рекомендується на відстані до 100 м.

Телекомунікаційний кабель категорії можна використовувати для довгих наземних ліній ТСЕРКРФЛЕ.

Основне обслуговування пристрою

Натисніть кнопку на блоці дверної камери, щоб подзвонити та викликати зображення на відеотелефоні з блоку дверної камери.

Звук ззовні також буде передаватись на монітор.

Обслуговування обладнання

Панель проста в обслуговуванні. Рекомендується час від часу протирати пристрій вологою ганчіркою, залежно від ступеня забруднення.

Увага! Перед чищенням прилад необхідно знеструмити, вимкнувши джерело живлення від мережі!

FAQ

Пристрій не має чіткого зображення/звуку, не дзвонить

Повісьте монітор або блок дверної камери і підключіть їх коротким кабелем, щоб уникнути обривання дроту в будинку. Далі перевірте налаштування параметрів зображення та звуку (ясправість, контрастність, колір, гучність).

Об'єктив росить

Особливо це явище спостерігається в холодну пору року, коли конденсат утворюється через різницю температур між стіною і самим блоком дверної камери. У разі утворення конденсату рекомендуємо ретельно висушити блок дверної камери та відрегулювати установку.

Випадкова мелодія

Самопрозвон викликає потрапляння вологи в блок дверної камери. Вода замикає контакти вимикача замка, і пристрій дзвонить самостійно.

Рекомендуємо розібрати блок дверної камери, ретельно просушити і побризкати електроніку водовідштовхувальним лаком.

Пищання (зворотній зв'язок)

Джерелом зворотного зв'язку є фрагментація вихідного звуку блоку дверної камери. Звук розпадається і повертається до мікрофона, де він ще більше посилюється. Усунути це явище можна шляхом зменшення чутливості мікрофона і гучності динаміка.

Для дверних станцій, які мають регулючі елементи, це можна відрегулювати, повертаючи потенціометри.

Для станцій без регулювання мікрофон можна механічно приглушити шматочком поролону.

Замок не відкривається

Перевірте цілісність електропроводки. За допомогою мульти- метра виміряйте напругу на клемах замка. Для роботи замку необхідна напруга 12 В. Якщо це значення менше, рекомендуємо використовувати більш міцні дроти для керування замком.

Раптове зниження чутливості мікрофона

Перевірте чистоту отвору мікрофона або злегка очистіть його тонким тупим предметом. Необережне поводження може пошкодити мікрофон!

Не викидуйте електричні пристрої як несортовані комунальні відходи, користуйтесь місцями збору комунальних відходів. За актуальною інформацією про місця збору

звертайтесь до установ за місцем проживання. Якщо електричні присторої розміщені на місцях з відходами, то небезпечні речовини можуть проникати до підземних вод і дістатись до харчового обігу та пошкоджувати ваше здоров'я.

Цим підприємство EMOS spol. с г.о. проголошує, що тип радіообладнання Н3019 відповідає Директивам 2014/53/EU. Повний текст ЄС проголошення про відповідність можна знайти на цьому сайті http://www.emos.eu/download.
