H3019 - Kaputelefon Emos - Ingyenes használati útmutató

Márka	Emos
Modell	H3019
Termék típusa	Videó kaputelefon számbillentyűzettel és RFID olvasóval
Tápfeszültség	12 V DC
Infravörös világítás	Igen
Állítható látószög	Igen, állítható talppal
Felhasználói kódok maximális száma	200 (000-199 cellák)
Ajánlott kábel típusa	FTP CAT.5/6 20 m-ig, SYKFY 5×2×0,5 azon túl
Maximális kábelhossz	Akár 115 m (kábel keresztmetszettől függően)
Nyitási mód	Numerikus kód (6 számjegy) és RFID chip
Billentyűzet háttérvilágítása	Állítható: kikapcsolt, mindig bekapcsolt, munka módban bekapcsolt
Csomagolás tartalma	Kamera, tartó, állítható talp, RFID chipek, telepítőanyag, csavarhúzó, használati útmutató
Karbantartás	Nedves ruhával törölje le a leválasztás után
Biztonság	Ne dobja a háztartási hulladékba; újrahasznosítás gyűjtőpontokon keresztül
Megfelelőség	2014/53/EU irányelv
Gyártó	EMOS spol. s r. o.

Gyakran ismételt kérdések - H3019 Emos

Hogyan érem el a programozási menüt?

Írja be a gyári kódot 123456, majd nyomja meg a # gombot. Két hosszú hangjelzést fog hallani.

Hogyan módosíthatom a programozási menü hozzáférési kódját?

A menüben nyomja meg a 0, majd a # gombot. Adjon meg egy új 6 számjegyű kódot, és nyomja meg a # gombot. Lépjen ki a * gombbal.

Hogyan adhatok hozzá nyitókódot?

A menüben nyomja meg a 1, majd a # gombot. Adja meg a cellaszámot (000-199), majd egy 6 számjegyű kódot, erősítse meg a # gombbal. Ismételje meg más kódok esetén.

Hogyan törölhetek egy nyitókódot?

A menüben nyomja meg a 2, majd a # gombot. Adja meg a cellaszámot (000-199) vagy 99-et az összes törléséhez, majd nyomja meg a # gombot.

Hogyan adhatok hozzá RFID chipet?

A menüben nyomja meg a 3, majd a # gombot. Adja meg a cellaszámot (000-199), majd helyezze a chipet az IC olvasó közelébe. Egy hosszú hangjelzés erősíti a regisztrációt.

Hogyan törölhetek egy RFID chipet?

A menüben nyomja meg a 4, majd a # gombot. Adja meg a cellaszámot (000-199) vagy 99-et az összes törléséhez, majd nyomja meg a # gombot.

Hogyan állíthatom be a billentyűzet háttérvilágítását?

A menüben nyomja meg a 7, majd a # gombot. Válassza a 00 (kikapcsolt), 01 (mindig bekapcsolt) vagy 02 (munka módban bekapcsolt) opciót, erősítse meg a # gombbal.

Mit tegyek, ha a kép vagy a hang nem tiszta?

Ellenőrizze a csatlakozásokat az egység rövid kábellel történő csatlakoztatásával. Állítsa be a fényerő, kontraszt, szín és hangerő beállításokat.

Mit tegyek, ha a készülék indokolatlanul csörög?

Ennek oka lehet a kamera nedvessége. Szerelje le a kamerát, szárítsa meg alaposan, és vigyen fel vízlepergető lakkot az elektronikára.

Mit tegyek, ha a zár nem nyílik?

Ellenőrizze a kábelezést, és mérje meg a feszültséget a zár kapcsain. A zárnak 12 V-ra van szüksége. Ha a feszültség alacsonyabb, használjon nagyobb átmérőjű vezetéket.

HASZNÁLATI ÚTMUTATÓ H3019 Emos

10 - sivá - napájanie +12 V

Vstup do programovacieho MENU:

HU | Ajtóra szerelhető színes kameraegység

A csomag tartalma:

Kameraegység

Konzol

Elötét az objektív látószögének beállításához

RFID-chip

Szerelési segédanyag

Csavarhúzó

Kezelési útmutató

A berendezés leírása: 1. a. ábra

1 - Mikrofon
2 – Infravörös világítás
3 - Objektív
4 – Numerikus billentyüzet
5 - IC-kártyaolvasó - RFID-chip
6 - Csengögomb
7 – Hangszóró

A berendezés leírása: 1. b. ábra

1 – Video üzemmódváltó gomb
- Nyomjuk hosszan a gombot (5 másodpercig) üzem-módváltáshoz.
2 – RFID kulcstartó-programozó gomb
- A beállításokat a kameraegység hátoldalán található (gumitömítés alatti) forgó gombokkal végezhetjük el.
3 – Ajtózár vezérlés hosszállító gomb (1–10 s)
- A beállításokat a kameraegység hátoldalán található (gumitömítés alatti) forgó gombokkal végezhetjük el.
4 – Kameraegység hangerőállító gomb

Sorkapcsok leírása:

1 - piros - 12 V
2 - fehér - audio
3-fekete-GND
4 - sárga - video

Feszültségmentes kontaktusok

5 - zöld - NC
6 - kék - COM
7 - barna - NO

12 V zár kimenet

8 - lila - +12 V zár kimenet

Nyomógomb

9 – narancssárga – EXIT gomb

Külső tápegység

10 - szürke - tápellátás: +12 V

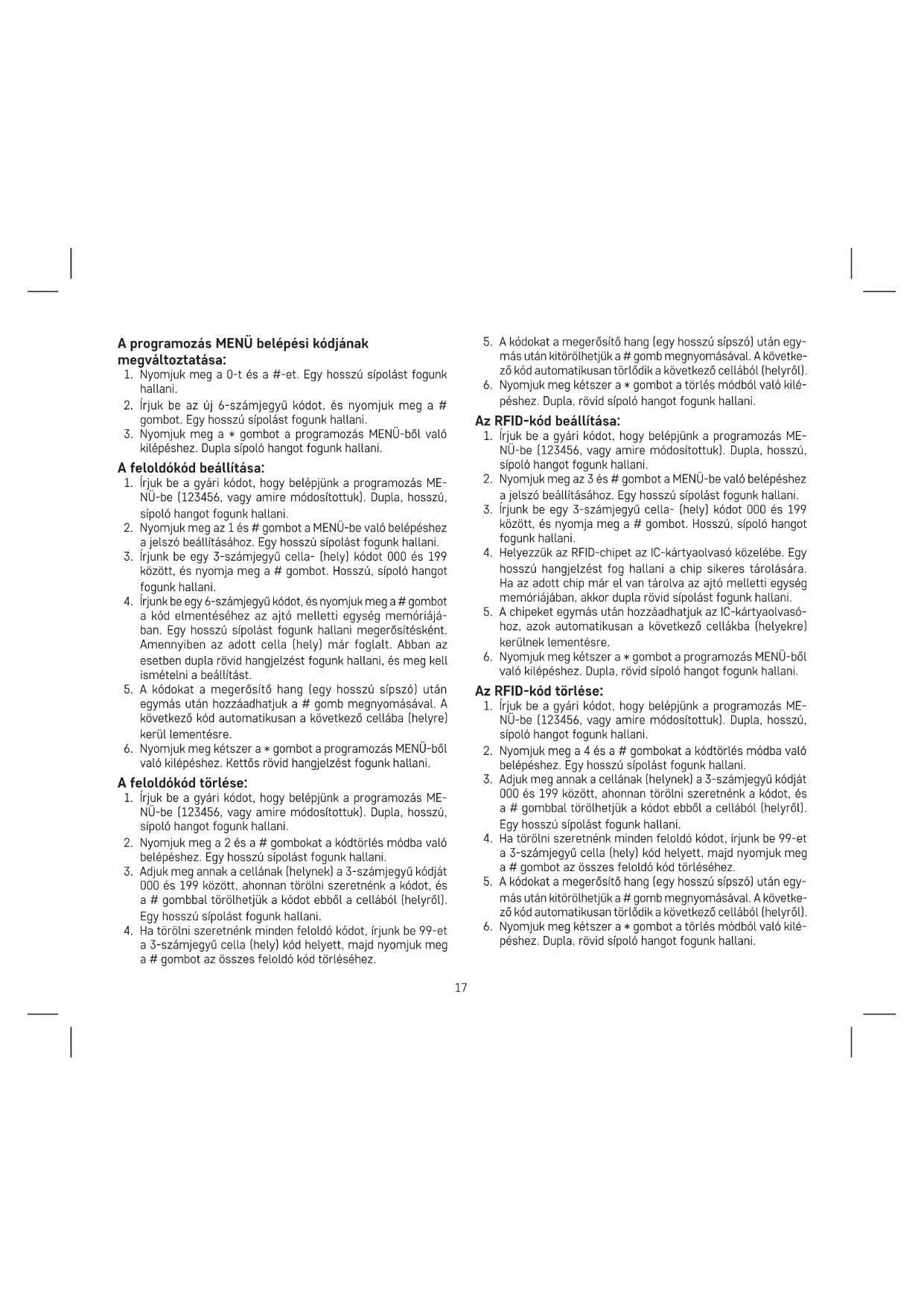

Belépés a programozás MENÜ-be:

Írjuk be a gyári kódot, hogy belépjünk a programozás MENÜ-be (123456), majd nyomjuk meg a # gombot. Dupa, hosszú, sípoló hangot fogunk hallani.

A programozás MENÜ belépési kódjának megváltoztatása:

1. Nyomjuk meg a 0-t és a #-et. Egy hosszú sípolást fogunk hallani.
2. Írjuk be az új 6-számjegyű kódot, és nyomjuk meg a # gombot. Egy hosszú sípolást fogunk hallani.
3. Nyomjuk meg a * gombot a programozás MENÜ-böl való kilépéshez. Dupla sípoló hangot fogunk hallani.

A feloldókód beállítása:

1. Írjuk be a gyári kódot, hogy belépjünk a programozás MENÜ-be (123456, vagy amire módosítottuk). Dupa, hosszú, sípoló hangot fogunk hallani.
2. Nyomjuk meg az 1 és # gombot a MENÜ-be való belépéshez a jelszó beállításához. Egy hosszú sípolást fogunk hallani.
3. Írjunk be egy 3-számjegyű cella- (hely) kódot 000 és 199 között, és nyomja meg a # gombot. Hosszú, sípoló hangot fogunk hallani.
4. Írjunk be egy 6-számjegyű kódot, és nyomjuk meg a # gombot a kód elmentéséhez az ajtó melletti egység memóriájában. Egy hosszú sípolást fogunk hallani megerősítésként. Amennyiben az adott cella (hely) már foglalt. Abban az esetben dupla rövid hangjelzést fogunk hallani, és meg kell ismételni a beállítást.
5. A kódokat a megerősítő hang (egy hosszú sípszó) után egymás után hozzáadhatjuk a # gomb megnyomásával. A következő kód automatikusan a következő cellába (helyre) kerül lementésre.
6. Nyomjuk meg kétszer a * gombot a programozás MENÜ-böl való kilépéshez. Kettős rövid hangjelzést fogunk hallani.

A feloldókód törlése:

1. Írjuk be a gyári kódot, hogy belépjünk a programozás MENÜ-be (123456, vagy amire módosítottuk). Dupla, hosszú, sípoló hangot fogunk hallani.
2. Nyomjuk meg a 2 és a # gombokat a kódtörlés módba való belépéshez. Egy hosszú sípolást fogunk hallani.
3. Adjuk meg annak a cellának (helynek) a 3-számjegyű kódját 000 és 199 között, ahonnan törölni szeretnénk a kódot, és a # gombbal törölhetjük a kódot ebből a cellából (helyről). Egy hosszú sípolást fogunk hallani.

4. Ha törölni szeretnénk minden feloldó kódot, írjunk be 99-et a 3-számjegyű cella (hely) kód helyett, majd nyomjuk meg a # gombot az összes feloldó kód törléséhez.

5. A kódokat a megerősítő hang (egy hosszú sípszó) után egymás után kitörölhetjük a # gomb megnyomásával. A következő kód automatikusan törlődik a következő cellából (helyről).

6. Nyomjuk meg kétszer a * gombot a törlés módból való kilépéshez. Dupla, rövid sípoló hangot fogunk hallani.

Az RFID-kód beállítása:

1. Írjuk be a gyári kódot, hogy belépjünk a programozás MENÜ-be (123456, vagy amire módosítottuk). Dupla, hosszú, sípoló hangot fogunk hallani.
2. Nyomjuk meg az 3 és # gombot a MENÜ-be való belépéshez a jelszó beállításához. Egy hosszú sípolást fogunk hallani.
3. Írjunk be egy 3-számjegyű cella- (hely) kódot 000 és 199 között, és nyomja meg a # gombot. Hosszú, sípoló hangot fogunk hallani.
4. Helyezzük az RFID-chipet az IC-kártyaolvasó közelébe. Egy hosszú hangjelzést fog hallani a chip sikeres tárolására. Ha az adott chip már el van tárolva az ajtó melletti egység memóriájában, akkor dupla rövid sípolást fogunk hallani.
5. A chipeket egymás után hozzáadhatjuk az IC-kártyaolvasó-hoz, azok automatikusan a következő cellákba (helyekre) kerülnek lementésre.
6. Nyomjuk meg kétszer a * gombot a programozás MENÜ-böl való kilépéshez. Dupla, rövid sípoló hangot fogunk hallani.

Az RFID-kód törlése:

1. Írjuk be a gyári kódot, hogy belépjünk a programozás MENÜ-be (123456, vagy amire módosítottuk). Dupa, hosszú, sípoló hangot fogunk hallani.
2. Nyomjuk meg a 4 és a # gombokat a kódtörlés módba való belépéshez. Egy hosszú sípolást fogunk hallani.
3. Adjuk meg annak a cellának (helynek) a 3-számjegyű kódját 000 és 199 között, ahonnan törölni szeretnénk a kódot, és a # gombbal törölhetjük a kódot ebből a cellából (helyről). Egy hosszú sípolást fogunk hallani.
4. Ha törölni szeretnénk minden feloldó kódot, írjunk be 99-et a 3-számjegyű cella (hely) kód helyett, majd nyomjuk meg a # gombot az összes feloldó kód törléséhez.
5. A kódokat a megerősítő hang (egy hosszú sípszó) után egymás után kitörölhetjük a # gomb megnyomásával. A következő kód automatikusan törlődik a következő cellából (helyről).
6. Nyomjuk meg kétszer a * gombot a törlés módból való kilépéshez. Dupla, rövid sípoló hangot fogunk hallani.

A numerikus billentyűzet háttérvilágításának beállítása:

1. Írjuk be a gyári kódot, hogy belépjünk a programozás MENÜ-be (123456, vagy amire módosítottuk). Dupla, hosszú, sípoló hangot fogunk hallani.
2. Nyomjuk meg a 7 és a # billentyüket a billentyüzet programozás MENÜ-jébe való belépéshez. Egy hosszú sípolást fogunk hallani.
3. Ha megadjuk:

a. 00 – a billentyüzet nem világít folyamatosan
b. 01 – a billentyüzet folyamatosan világít
c. 02 – a billentyűzet csak munka-üzemmódban világít, egyébként a gombok nem világítanak

1. Nyomjuk meg a # gombot a választásunk megerősítéséhez. Egy hosszú sípolást fogunk hallani.

2. Nyomjuk meg egyszer a * gombot a programozás MENÜ-böl való kilépéshez. Rövid hangjelzést fogunk hallani.

Felszerelés

Az kameraegység felszerelése

(l. 2. ábra)

Válasszuk ki a megfelelő helyet és szereljük fel a szerelőkeretet. Vezessük át a tápkábelt a szerelőnylláson, és csatlakoztassuk a kameraegység vezetékeihez. Rögzítsük a csatlakoztatott kamerát a tartozék csavarokkal a szerelőkerethez.

Kameraegység vakolaton történő elhelyezése

Vigyünk fel egy réteg szilikont a fal és a kameraegység közé, hogy megakadályozzuk a nedvesség bejutását a kameraegység alá. A szilikont a felső és az oldalsó falakra kell felvinni. Alulról szabadon kell hagyni ahhoz, hogy a nedves levegő távozhasson a kameraegység alatti térből.

Kábelezési paraméterek

20 m-es távolságig kiváló minőségű árnyékolt FTP CAT.5 kábel használata ajánlott (optimálisan CAT.6). 20 m felett 5 × 2 × 0,5-ös vagy 10 × 2 × 0,5-ös SYKFY kábel ajánlott. A nagyobb keresztmetszet elérése érdekében a kábelek duplázhatók, sőt háromszorozhatók.

A kapott vezeték keresztmetszet az alábbi táblázat szerint alakul:

A vezeték magátmérője (mm) Távolság (m)
0,5 20

A vezeték magátmérője (mm) Távolság (m)
0,65 50
0,8 70
1 115

Alapesetben nem szükséges koaxiális kábel a videokomponenshez.

Az csak 100 méteres távolság felett ajánlott.

Hosszú föld alatti vezetékezéshez TCEPKPFLE kategóriájú távközlési kábel használható.

A készülék működésének alapjai

Csengetéshez és a kameraegység képének megjelenítéséhez a videotelefonon nyomjuk meg a kameraegység gombját.

A külső hang is lejátszásra kerül a monitoron.

A berendezés karbantartása

A panel könnyen karbantartható. A készüléket a szennyezettség mértékétől függően időnként javasolt nedves ruhával áttörölni. Figyelem! A készüléket tisztítás előtt a hálózati kábel kihúzásával áramtalanítani kell!

GYIK

A készülék képe/hangja nem tiszta, nem csönget

Akasszuk le a monitort vagy a kameraegységet és csatlakoztassuk őket egy rövid kábellel, hogy kizárjuk a kábelszakadást. Ezután ellenőrizzük a kép- és hangparaméter-beállításokat (fényerő, kontraszt, szín, hangerő).

Párásodik az objektív

Ez a jelenség különösen hideg időben fordul elő, amikor a fal és a kameraegység közötti hőmérséklet-különbség miatt páralecsapódás lép fel. Páralecsapódás esetén javasolt alaposan megszárítani a kameraegységet és módosítani a felszerelésen.

Véletlenszerű csengetés

A véletlenszerű csengetés a kameraegységbe jutott nedvesség hatására lép fel. A víz rövidre zárja a kapcsoló érintkezőit, és a készülék magától csönget.

A kameraegységet ajánlott leszerelni, alaposan megszárítani és vízlepergető lakkal bevonni az elektronikát.

Sípolás (gerjedés)

A gerjedés forrása a kameraegység kimenő hangjának viszszaverődése. A visszaverődő hang bejut a mikrofonba, amely

tovább felerősíti. Ezt a jelenséget a mikrofon érzékenységének és a hangszóró hangerejének csökkentésével lehet kiküszöbölni. Az állítógombokkal rendelkező ajtó melletti egységeknél ez a potenciométerek elforgatásával állítható be. Hangerőszabályozó nélküli egységek esetén a mikrofon mechanikusan csillapítható egy darab habszivaccsal.

Nem nyit a zár

Ellenőrizzük a vezetékek épségét. Multiméterrel mérjük meg a feszültséget a zár kimenetein. A zár működéséhez 12 V feszültség szükséges. Ha ez az érték alacsonyabb, javasolt vastagabb vezetékeket használni a zár vezérléséhez.

A mikrofon érzékenységének hirtelen csökkenése

Ellenőrizzük a mikrofonnyilás tisztaságát, vagy finoman tisztítsuk meg egy vékony, tompa tárggyal. Az óvatlan beavatkozás károsíthatja a mikrofont!

Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladékgyűjtő helye- ket. A gyűjtőhelyekre vonatkozó aktuális információkért

forduljon a helyi hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.

EMOS spol. s r.o. igazolja, hogy a H3019 típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.emos.eu/download.
