H3019 - Citofono Emos - Manuale utente e istruzioni gratuiti

Marca	Emos
Modello	H3019
Tipo di prodotto	Videocitofono con tastiera numerica e lettore RFID
Alimentazione	12 V DC
Illuminazione a infrarossi	Sì
Angolo di visione regolabile	Sì, tramite supporto orientabile
Numero massimo di codici utente	200 (celle 000-199)
Tipo di cavo consigliato	FTP CAT.5/6 fino a 20 m, SYKFY 5×2×0,5 oltre
Distanza massima di cablaggio	Fino a 115 m (a seconda della sezione del cavo)
Modalità di sblocco	Codice numerico (6 cifre) e chip RFID
Retroilluminazione della tastiera	Regolabile: spento, sempre acceso, acceso in modalità lavoro
Contenuto della confezione	Telecamera, supporto, base orientabile, chip RFID, materiale di installazione, cacciavite, manuale
Manutenzione	Pulire con un panno umido dopo aver scollegato
Sicurezza	Non gettare nei rifiuti domestici; riciclare presso i punti di raccolta
Conformità	Direttiva 2014/53/UE
Produttore	EMOS spol. s r. o.

Domande frequenti - H3019 Emos

Come accedere al menu di programmazione?

Inserire il codice di fabbrica 123456 quindi premere #. Si sentiranno due lunghi bip.

Come modificare il codice di accesso al menu di programmazione?

Nel menu, premere 0 quindi #. Inserire un nuovo codice a 6 cifre e premere #. Uscire con *.

Come aggiungere un codice di sblocco?

Nel menu, premere 1 quindi #. Inserire il numero di cella (000-199), quindi un codice a 6 cifre, confermare con #. Ripetere per altri codici.

Come cancellare un codice di sblocco?

Nel menu, premere 2 quindi #. Inserire il numero di cella (000-199) o 99 per cancellare tutto, quindi premere #.

Come aggiungere un chip RFID?

Nel menu, premere 3 quindi #. Inserire il numero di cella (000-199), quindi posizionare il chip vicino al lettore IC. Un lungo bip conferma la registrazione.

Come cancellare un chip RFID?

Nel menu, premere 4 quindi #. Inserire il numero di cella (000-199) o 99 per cancellare tutto, quindi premere #.

Come regolare la retroilluminazione della tastiera?

Nel menu, premere 7 quindi #. Scegliere 00 (spento), 01 (sempre acceso) o 02 (acceso in modalità lavoro), confermare con #.

Cosa fare se l'immagine o l'audio non sono chiari?

Verificare le connessioni collegando l'unità con un cavo corto. Regolare le impostazioni di luminosità, contrasto, colore e volume.

Cosa fare se il dispositivo suona in modo inopportuno?

Ciò può essere dovuto all'umidità nella telecamera. Smontare la telecamera, asciugarla accuratamente e applicare una vernice impermeabilizzante sull'elettronica.

Cosa fare se la serratura non si apre?

Verificare il cablaggio e misurare la tensione ai morsetti della serratura. Richiede 12 V. Se la tensione è inferiore, utilizzare un conduttore di diametro maggiore.

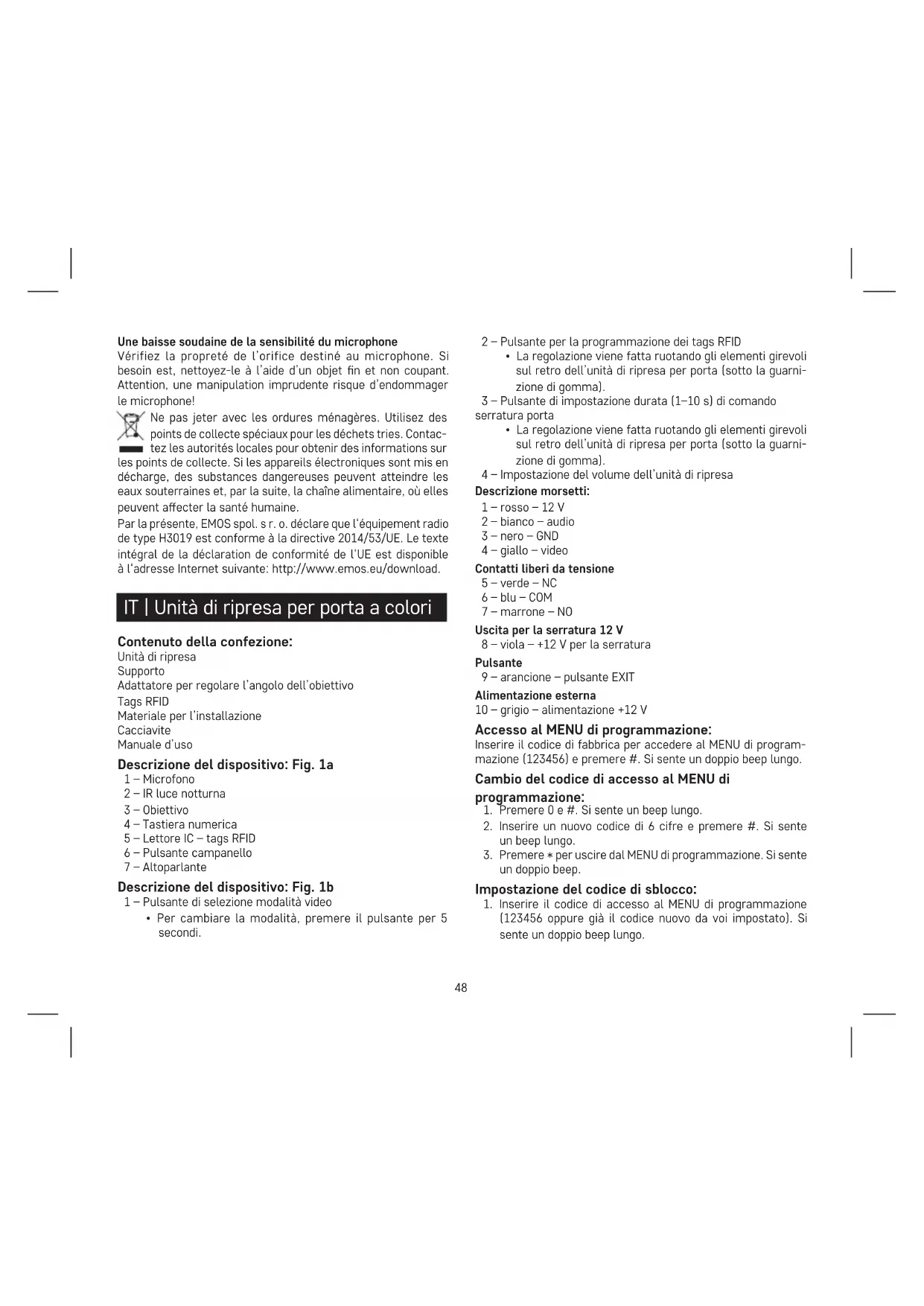

MANUALE UTENTE H3019 Emos

IT | Unità di ripresa per porta a colori

Contenuto della confezione:

Unità di ripresa

Supporto

Adattatore per regolare l'angolo dell'obiettivo

Tags RFID

Materiale per l'installazione

Cacciavite

Manuale d'uso

Descrizione del dispositivo: Fig. 1a

1 - Microfono
2 - IR luce notturna
3 - Obiettivo
4 - Tastiera numerica
5 – Lettore IC – tags RFID
6 – Pulsante campanello
7 – Altoparlante

Descrizione del dispositivo: Fig. 1b

1 – Pulsante di selezione modalità video

- Per cambiare la modalità, premere il pulsante per 5 secondi.

2 – Pulsante per la programmazione dei tags RFID

- La regolazione viene fatta ruotando gli elementi girevoli sul retro dell'unità di ripresa per porta (sotto la guarnizione di gomma).

3 – Pulsante di impostazione durata (1–10 s) di comando serratura porta

- La regolazione viene fatta ruotando gli elementi girevoli sul retro dell'unità di ripresa per porta (sotto la guarnizione di gomma).

4 - Impostazione del volume dell'unità di ripresa

Descrizione morsetti:

1 - rosso - 12 V
2 - bianco - audio
3 - nero - GND
4 - giallo - video

Contatti liberi da tensione

5 - verde - NC

6 - blu - COM
7 - marrone - NO

Uscita per la serratura 12 V

8 - viola - +12 V per la serratura

Pulsante

9 - arancione - pulsante EXIT

Alimentazione esterna

10 - grigio - alimentazione +12 V

Accesso al MENU di programmazione:

Inserire il codice di fabbrica per accedere al MENU di programmazione (123456) e premere #. Si sente un doppio beep lungo.

Cambio del codice di accesso al MENU di

programmazione:

1. Premere 0 e #. Si sente un beep lungo.
2. Inserire un nuovo codice di 6 cifre e premere #. Si sente un beep lungo.
3. Premere * per uscire dal MENU di programmazione. Si sente un doppio beep.

Impostazione del codice di sblocco:

1. Inserire il codice di accesso al MENU di programmazione (123456 oppure già il codice nuovo da voi impostato). Si sente un doppio beep lungo.

2. Premere 1 e # per accedere al MENU di impostazione della password. Si sente un beep lungo.

3. Inserire un codice cella (luogo) di 3 cifre da 000 a 199 e premere #. Si sente un beep lungo.
4. Inserire un codice di 6 cifre e premere # per salvare il codice nella memoria dell'unità porta. La conferma è indicata da un beep lungo. Se la rispettiva cella (luogo) risulta già occupata, si sente un doppio beep breve e la procedura deve essere ripetuta.
5. I codici possono essere aggiunti uno per uno, dopo il suono di conferma (un beep lungo) premere #. Il codice successivo viene salvato automaticamente nella cella (luogo) successiva.
6. Premere due volte * per uscire dal MENU di programmazione. Si sente un doppio beep breve.

Cancellazione del codice di sblocco:

1. Inserire il codice di accesso al MENU di programmazione (123456 oppure già il codice nuovo da voi impostato). Si sente un doppio beep lungo.
2. Premere 2 e # per accedere alla modalità di cancellazione del codice. Si sente un beep lungo.
3. Inserire il codice della cella (luogo) di 3 cifre da 000 a 199, dalla quale il codice deve essere cancellato, quindi premere # per cancellare il codice dalla rispettiva cella (luogo). Si sente un beep lungo.
4. Per cancellare tutti i codici di sblocco, inserire 99 al posto del codice cella (luogo) di 3 cifre, quindi premere # per cancellare tutti i codici di sblocco.
5. I codici possono essere cancellati uno per uno, dopo il suono di conferma (un beep lungo) premere #. Il codice successivo viene cancellato automaticamente dalla cella (luogo) successiva.
6. Premere due volte * per uscire dalla modalità di cancellazione. Si sente un doppio beep breve.

Impostazione del codice RFID:

1. Inserire il codice di accesso al MENU di programmazione (123456 oppure già il codice nuovo da voi impostato). Si sente un doppio beep lungo.
2. Premere 3 e # per accedere al MENU di impostazione della password. Si sente un beep lungo.

3. Inserire un codice cella (luogo) di 3 cifre da 000 a 199 e premere #. Si sente un beep lungo.

4. Avvicinare il tag RFID al lettore IC. A conferma del salva-taggio riuscito si sente un beep lungo. Se il rispettivo tag risulta già salvato nella memoria dell'unità porta, si sente un doppio beep breve.

5. I tags possono essere accostati uno per uno al lettore IC; essi verranno salvati automaticamente nelle celle (luoghi) successive.
6. Premere due volte * per uscire dal MENU di programmazione. Si sente un doppio beep breve.

Cancellazione del codice RFID:

1. Inserire il codice di accesso al MENU di programmazione (123456 oppure già il codice nuovo da voi impostato). Si sente un doppio beep lungo.
2. Premere 4 e # per accedere alla modalità di cancellazione del codice. Si sente un beep lungo.
3. Inserire il codice della cella (luogo) di 3 cifre da 000 a 199, dalla quale il codice deve essere cancellato, quindi premere # per cancellare il codice dalla rispettiva cella (luogo). Si sente un beep lungo.
4. Per cancellare tutti i codici di sblocco, inserire 99 al posto del codice cella (luogo) di 3 cifre, quindi premere # per cancellare tutti i codici di sblocco..
5. I codici possono essere cancellati uno per uno, dopo il suono di conferma (un beep lungo) premere #. Il codice successivo viene cancellato automaticamente dalla cella (luogo) successiva.
6. Premere due volte * per uscire dalla modalità di cancellazione. Si sente un doppio beep breve.

Impostazione della retroilluminazione della tastiera numerica:

1. Inserire il codice di accesso al MENU di programmazione (123456 oppure già il codice nuovo da voi impostato). Si sente un doppio beep lungo.
2. Premere 7 e # per accedere al MENU di programmazione della tastiera. Si sente un beep lungo.
3. Inserire:
   a. 00 - tastiera sempre spenta
   b. 01 - tastiera sempre accesa
   c. 02 - tastiera accesa solo in modalità operativa, altrimenti spenta

4. Premere # per confermare la selezione. Si sente un beep lungo.

5. Premere una volta * per uscire dal MENU di programmazione della tastiera. Si sente un beep breve.

Installazione

Montaggio dell'unità di ripresa per porta

(vedi Fig. 2)

Scegliere una posizione di montaggio adeguata e fissare la cornice di montaggio.

Far passare il cavo di alimentazione attraverso il foro di montaggio e collegarlo ai conduttori dell'unità di ripresa per porta. Se collegata, avvitare l'unità di ripresa per porta alla cornice di montaggio con le viti in dotazione.

Unità di ripresa per porta su intonaco

Applicare uno strato di silicone tra la parete e l'unità di ripresa per porta per prevenire la penetrazione dell'umidità sotto l'unità stessa. Il silicone deve essere applicato sulla parte superiore e sui lati. Il bordo inferiore deve rimanere libero per consentire l'uscita dell'aria umida dallo spazio sotto l'unità di ripresa porta.

Parametri dei cavi di interconnessione

Fino alla distanza di 20 m è suggerito un cavo schermato di qualità FTP CAT.5 (ideale sarebbe CAT.6). Oltre 20 m, si consiglia il cavo SYKFY 5 × 2 × 0,5 oppure 10 × 2 × 0,5. Per ottenere sezioni maggiori, i cavi vengono raddoppiati o addirittura triplicati.

La sezione risultante dei conduttori è data dalla tabella:

Diametro dell'anima del conduttore (mm) Distanza (m)
0,5 20
0,65 50
0,8 70
1 115

Nella versione base, per la trasmissione video non è necessario un cavo coassiale.

Esso è raccomandato per le distanze oltre i 100 m.

Per lunghe linee sotterranee può essere usato un cavo per telecomunicazioni di categoria TCEPKPFLE.

Comando base del dispositivo

Per suonare il campanello e richiamare l'immagine del videocitofono dall'unità di ripresa per porta, premere il pulsante sull'unità di ripresa per porta.

Il suono proveniente dall'esterno viene trasmesso anche al monitor.

Manutenzione del dispositivo

Il pannello richiede poca manutenzione. Si consiglia di pulirlo ogni tanto con un panno umido, a seconda del grado di sporcizia. Attenzione! Prima di procedere alla pulizia, il dispositivo deve essere scollegato dall'alimentazione di rete!

FAQ

Immagine/suono disturbato, dispositivo non suona

Staccare il monitor o l'unità di ripresa per porta e collegarli con un cavo corto per escludere l'interruzione delle condutture domestiche. Controllare l'impostazione dei parametri immagine e suono (luminosità, contrasto, colori, volume).

Obiettivo si appanna

Questo fenomeno si verifica soprattutto nei periodi freddi con la formazione della condensa a causa della differenza di temperatura tra la parete e l'unità di ripresa per porta stessa. In caso di condensa si consiglia di asciugare bene l'unità di ripresa per porta e di modificare l'installazione.

Suono spontaneo del campanello

Il suono spontaneo del campanello è causato dall'ingresso di umidità nell'unità di ripresa per porta. L'acqua provoca il cortocircuito tra i contatti dell'interruttore della serratura e il dispositivo suona spontaneamente.

Si consiglia di smontare l'unità di ripresa per porta, asciugarla bene e applicare sulla stessa uno spray idrorepellente per apparecchiature elettroniche.

Fischio (retroazione)

La retroazione è causata dalla frammentazione del suono in uscita dall'unità di ripresa per porta. Il suono si frammenta e ritorna al microfono nel quale viene ulteriormente amplificato. Questo fenomeno può essere eliminato abbassando la sensibilità del microfono e il volume dell'altoparlante.

Per le unità porta dotate di elementi regolabili, tale impostazione può essere fatta ruotando i potenziometri.

Per le unità senza regolazione, il microfono può essere silenziato meccanicamente mediante un pezzo di gommapiuma.

Serratura non si sblocca

Controllare l'integrità delle condutture. Con un multimetro, misurare la tensione ai terminali della serratura. Per l'attivazione, la serratura necessita di una tensione di 12 V. In caso di valore più basso, si consiglia di utilizzare per il comando della serratura cavi più robusti.

Calo improvviso della sensibilità del microfono

Controllare che il foro del microfono sia pulito e, se necessario, pulirlo leggermente con un oggetto sottile e smussato. Procedere con cautela per non danneggiare il microfono!

Non smaltire con i rifiuti domestici. Utilizza punti di raccolta speciali per i rifiuti differenziati. Contatta le autorit à locali per informazioni sui punti di raccolta. Se i dispositi-

vi elettronici dovessero essere smaltiti in discarica, le sostanze pericolose potrebbero raggiungere le acque sotterranee e, di conseguenza, la catena alimentare, dove potrebbe influire sulla salute umana.

Con la presente, EMOS spol. s r. o. dichiara che l'apparecchiatura radio tipo H3019 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: http://www.emos.eu/download.
