Марка	Emos
Модел	H3019
Тип продукт	Видео домофон с цифрова клавиатура и RFID четец
Захранване	12 V DC
Инфрачервено осветление	Да
Регулируем ъгъл на гледане	Да, чрез регулируема стойка
Максимален брой потребителски кодове	200 (клетки 000-199)
Препоръчителен тип кабел	FTP CAT.5/6 до 20 м, SYKFY 5×2×0,5 за по-големи разстояния
Максимално разстояние на окабеляване	До 115 м (в зависимост от сечението на кабела)
Режим за отключване	Цифров код (6 цифри) и RFID чип
Осветление на клавиатурата	Регулируемо: изключено, винаги включено, включено в работен режим
Съдържание на опаковката	Камера, скоба, регулируема стойка, RFID чипове, монтажен материал, отвертка, инструкция
Поддръжка	Избършете с влажна кърпа след изключване
Безопасност	Не изхвърляйте с битовите отпадъци; рециклирайте на събирателни пунктове
Съответствие	Директива 2014/53/ЕС
Производител	EMOS spol. s r. o.

Често задавани въпроси - H3019 Emos

Как да влезем в менюто за програмиране?

Въведете фабричния код 123456 и натиснете #. Ще чуете два дълги звукови сигнала.

Как да променим кода за достъп до менюто за програмиране?

В менюто натиснете 0 и след това #. Въведете нов 6-цифрен код и натиснете #. Излезте с *.

Как да добавим код за отключване?

В менюто натиснете 1 и след това #. Въведете номера на клетката (000-199), след това 6-цифрен код, потвърдете с #. Повторете за други кодове.

Как да изтрием код за отключване?

В менюто натиснете 2 и след това #. Въведете номера на клетката (000-199) или 99 за изтриване на всички, след това натиснете #.

Как да добавим RFID чип?

В менюто натиснете 3 и след това #. Въведете номера на клетката (000-199), след това поставете чипа близо до IC четеца. Дълъг звуков сигнал потвърждава записването.

Как да изтрием RFID чип?

В менюто натиснете 4 и след това #. Въведете номера на клетката (000-199) или 99 за изтриване на всички, след това натиснете #.

Как да регулираме осветлението на клавиатурата?

В менюто натиснете 7 и след това #. Изберете 00 (изключено), 01 (винаги включено) или 02 (включено в работен режим), потвърдете с #.

Какво да направите, ако изображението или звукът не са ясни?

Проверете връзките, като свържете устройството с кратък кабел. Регулирайте настройките за яркост, контраст, цвят и сила на звука.

Какво да направите, ако устройството звъни неочаквано?

Това може да се дължи на влага в камерата. Разглобете камерата, подсушете я внимателно и нанесете водоотблъскващ лак върху електрониката.

Какво да направите, ако ключалката не се отваря?

Проверете окабеляването и измерете напрежението на клемите на ключалката. Тя изисква 12 V. Ако напрежението е по-ниско, използвайте проводник с по-голямо сечение.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ H3019 Emos

BG | Модул за врата с цветна камера

Съдържание на пакета:

Камера

Стойка

Приставка за регулиране на ъгъла на обектива

RFID чипове

Монтажен материал

Отвертка

Ръководство

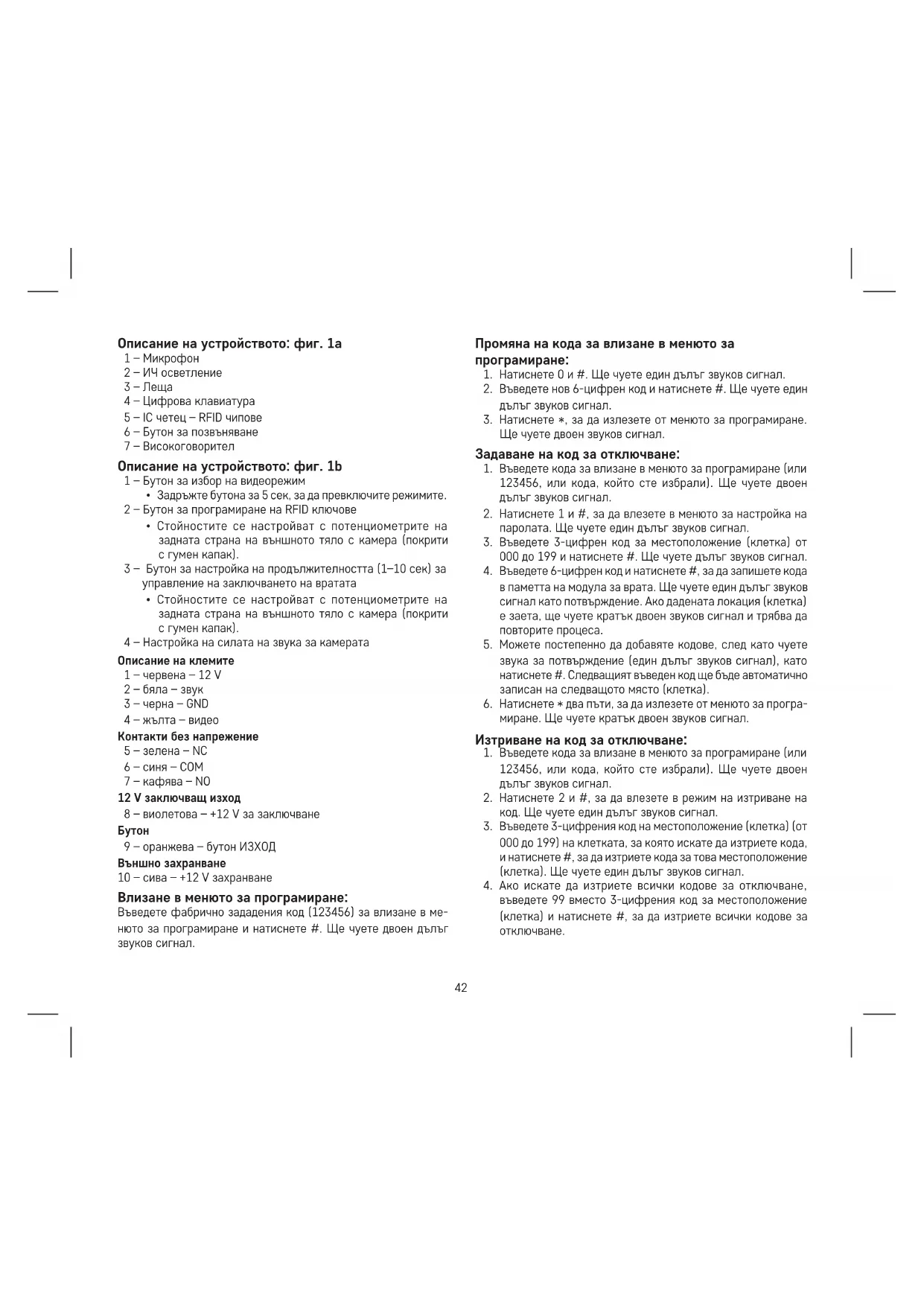

Описание на устройството: фигур. 1а

1 – Микрофон
2 – ИЧ осветление
3 – Леща
4 – Цифрова клавиатура
5 – IC четец – RFID чипове
6 – Бутон за позвъняване
7 – Високоговорител

Описание на устройството: фигур. 1b

1 – Бутон за избор на видеорежим • Задръжте бутона за 5 сек, за да превключите режимите.
2 – Бутон за програмиране на RFID ключове

- Стойностите се настройват с потенциометрите на задната страна на външното тяло с камера (покрити с гумен капак).

3 – Бутон за настройка на продължителността (1–10 сек) за управление на заключването на вратата
- Стойностите се настройват с потенциометрите на задната страна на външното тяло с камера (покрити с гумен капак).
4 – Настройка на силата на звука за камерата

Описание на клемите

1 – червена – 12 V
2 – бяла – звук
3 – черна – GND
4 – жълта – видео

5 - зелена - NC
6 - синя - СОМ
7 – кафява – NO

12 V заключващ изход

8 – виолетова – +12 V за заключване

Бутон

Влизане в менюто за програмиране:

Въведете фабрично зададения код (123456) за влизане в менюто за програмиране и натиснете #. Ще чуете двоен дълъг звуков сигнал.

Промяна на кода за влизане в менюто за

програмиране:

1. Натиснете 0 и #. Ще чуете един дълъг звуков сигнал.
2. Въведете нов 6-цифрен код и натиснете #. Ще чуете един дълъг звуков сигнал.
3. Натиснете *, за да излезете от менюто за програмиране. Ще чуете двоен звуков сигнал.

Задаване на код за отключване:

1. Въведете кода за влизане в менюто за програмиране (или 123456, или кода, който сте избрали). Ще чуете двоен дълъг звуков сигнал.
2. Натиснете 1 и #, за да влезете в менюто за настройка на паролата. Ще чуете един дълъг звуков сигнал.
3. Въведете 3-цифрен код за местоположение (клетка) от 000 до 199 и натиснете #. Ще чуете дълъг звуков сигнал.
4. Въведете 6-цифрен код и натиснете #, за да запишете кода в паметта на модула за врата. Ще чуете един дълъг звуков сигнал като потвърждение. Ако дадената локация (клетка) е заета, ще чуете кратък двоен звуков сигнал и трябва да повторите процеса.
5. Можете постепенно да добавяте кодове, след като чуете звука за потвърждение (един дълъг звуков сигнал), като натиснете #. Следващият въведен код ще бъде автоматично записан на следващото място (клетка).
6. Натиснете * два пъти, за да излезете от менюто за програмиране. Ще чуете кратък двоен звуков сигнал.

Изтриване на код за отключване:

1. Въведете кода за влизане в менюто за програмиране (или 123456, или кода, който сте избрали). Ще чуете двоен дълъг звуков сигнал.
2. Натиснете 2 и #, за да влезете в режим на изтриване на код. Ще чуете един дълъг звуков сигнал.
3. Въведете 3-цифрения код на местоположение (клетка) (от 000 до 199) на клетката, за която искате да изтриете кода, и натиснете #, за да изтриете кода за това местоположение (клетка). Ще чуете един дълъг звуков сигнал.

4. Ако искате да изтриете всички кодове за отключване, въведете 99 вместо 3-цифрения код за местоположение (клетка) и натиснете #, за да изтриете всички кодове за отключване.

5. Можете също така постепенно да изтриете кодовете, след като чуете звука за потвърждение (един дъльг звуков сигнал), като натиснете #. Това автоматично ще избере кода за следващото местоположение (клетка) за изтриване.

6. Натиснете * два пъти, за да излезете от режима на изтри- ване. Ще чуете кратък двоен звуков сигнал.

Задаване на RFID код:

1. Въведете кода за влизане в менюто за програмиране (или 123456, или кода, който сте избрали). Ще чуете двоен дълъг звуков сигнал.
2. Натиснете 3 и #, за да влезете в менюто за настройка на паролата. Ще чуете един дълъг звуков сигнал.
3. Въведете 3-цифрен код за местоположение (клетка) от 000 до 199 и натиснете #. Ще чуете дълъг звуков сигнал.
4. Използвайте RFID чип на IC четеца. Ще чуете един дълъг звуков сигнал, което показва, че чипът е бил успешно запазен. Ако даденият чип вече е в паметта на вратата, ще чуете кратък двоен звуков сигнал.
5. Можете да използвате чипове за IC четеца един след друг и те автоматично ще бъдат записани в последователни места (клетки).
6. Натиснете * два пъти, за да излезете от менюто за програмиране. Ще чуете кратък двоен звуков сигнал.

Изтриване на RFID код:

1. Въведете кода за влизане в менюто за програмиране (или 123456, или кода, който сте избрали). Ще чуете двоен дълъг звуков сигнал.
2. Натиснете 4 и #, за да влезете в режим на изтриване на код. Ще чуете един дълъг звуков сигнал.
3. Въведете 3-цифрения код на местоположение (клетка) (от 000 до 199) на клетката, за която искате да изтриете кода, и натиснете #, за да изтриете кода за това местоположение (клетка). Ще чуете един дълъг звуков сигнал.
4. Ако искате да изтриете всички кодове за отключване, въведете 99 вместо 3-цифрения код за местоположение (клетка) и натиснете #, за да изтриете всички кодове за отключване.

5. Можете също така постепенно да изтриете кодовете, след като чуете звука за потвърждение (един дълъг звуков сигнал), като натиснете #. Това автоматично ще избере кода за следващото местоположение (клетка) за изтриване.

6. Натиснете * два пъти, за да излезете от режима на изтриване. Ще чуете кратък двоен звуков сигнал.

Настройка на осветлението на клавиатурата:

1. Въведете кода за влизане в менюто за програмиране (или 123456, или кода, който сте избрали). Ще чуете двоен дълъг звуков сигнал.
2. Натиснете 7 и #, за да влезете в менюто за програмиране на клавиатурата. Ще чуете един дълъг звуков сигнал.
3. Въведете: a. 00 – изключване на осветлението на клавиатурата b. 01 – постоянно включено осветление на клавиатурата c. 02 – осветлението на клавиaturата е включено само когато клавиaturата се използва, в противен случай е изключено
4. Натиснете # за потвърждение. Ще чуете един дълъг звуков сигнал.
5. Натиснете * веднъж, за да излезете от менюто за програмиране на клавиатурата. Ще чуете кратък звуков сигнал.

Монтиране

Монтиране на външното тяло на вратата

(вж. фиг. 2)

Изберете подходящо място за монтаж и монтирайте монтажната рамка.

Издърпайте свързващия кабел през монтажния отвор и го свържете към окабеляването на външното тяло на вратата. Монтирайте свързаното външно тяло на вратата към монтажната рамка с помощта на приложените винтове.

Външно тяло с камера върху шпаклована стена

Нанесете слой силикон между стената и външното тяло с камера, за да предотвратите навлизане на влага под външното тяло. Нанесете силикона върху горния ръб и страните. Долната страна трябва да остане отворена, за да може влажният въздух да излиза от пространството под външното тяло с камера.

Параметри на свързващите кабели

За разстояния под 20 m използвайте висококачествен екра- ниран кабел FTP CAT.5 (оптимално CAT.6). За разстояния над 20 m препоръчваме кабел SYKFY 5 × 2 × 0,5 или 10 × 2 × 0,5. За постигане на по-голямо напречно сечение кабелите могат да бъдат удвоени или утроени.

Постигнатият диаметър на проводниците е показан в следната таблица:

Диаметър на основата на проводника (mm)	Разстояние (m)
0.5 20
0.65 50
0.8 70
1 115

При базово изпълнение няма необходимост от използване на коаксиален кабел за предаване на видеосигнала.

Такъв кабел се препоръчва само за разстояния над 100 m. За дълго подземно окабеляване е препоръчително да използвате телекомуникационен кабел от категория TCEPKPFLE.

Основна работа на устройството

За да звъннете на звънеца и да видите изображение от камерата на външното тяло на домофона, натиснете бутона на външното тяло.

Звукът от външната страна също ще бъде предаден до монитора.

Поддръжка на устройството

Панелът не се нуждае от поддръжка. Препоръчително е, в зависимост от състоянието на устройството, от време на време да го избърсвате с влажна кърпа.

Внимание! Винаги спирайте устройството чрез изключване от електрозахранването преди почистване!

43B

Картината не е ясна/звукът не е чист, устройството не звъни

Демонтирайте монитора или външното тяло с камера и го свържете с къс кабел, така че да елиминирате вероятността от прекъснат проводник в дома ви. След това проверете настройките на картината и звука (яркост, контраст, цвят, сила на звука).

Лещата се замъглява

Това се случава най-вече в студено време, когато се образува конденз поради разликата в температурата между стената и самого външно тяло. Ако върху лещата кондензира вода, препоръчваме ви да почистите старателно външното тяло с камера и да промените мястото му на монтиране.

Внезапно позвъняване

Внезапното позвъняване е причинено от навлязла в камерата на външното тяло влага. Водата предизвиква къси съединения на контактите на прекъсвача на ключалката и устройството започва да звъни само.

Препоръчваме ви да демонтирате външното тяло с камера, да го изсушите внимателно и да го напръскате с водоотблъскващо средство за електроника.

Източникът на микрофония е разсейването на звука, излизащ от външното тяло. Звукът се разсейва и влиза обратно в микрофона, където се усилва допълнително. Може да решите този проблем, като намалите чувствителността на микрофона и силата на звука на високоговорителя.

При външни тела с регулируеми елементи това става чрез завъртане на потенциометрите.

При външни тела без такива елементи за управление може да намалите силата на звука на микрофона механично, като пъхнете парче мека пяна.

Устройството не отваря ключалката

Проверете правилно ли е окабеляването. Измерете с мултиметър напрежението на клемите на ключалката. Ключалката се нуждае от напрежение 12 V, за да се задейства. Ако напрежението е по-ниско, използвайте по-силни проводници за управляващия механизмъм на ключалката.

Внезапно намаляване на чувствителността на микрофона

Проверете чист ли е отворът на микрофона или го почистете внимателно с тънък и тъп предмет. Внимавайте да не повредите микрофона!

Не изхвърляйте електрически уреди с несортираните домакински отпадъци; предавайте ги в пунктовете за събиране на сортирани отпадъци. Актуална информация

относно пунктовете за събиране на сортирани отпадъци може да получите от компетентните местни органи. При изхвърляне на електрически уреди на сметищата е възможно в подпочвени-те води да попаднат опасни вещества, които след това да пре-минат в хранителната верига и да увредят здравето на хората.

С настоящото EMOS spol. с г.о. декларира, че този тип радиосъоръжение Н3019 е в съответствие с Директива 2014/53/ЕС. Цялостният текст на ЕС декларацията за съответствие може да се намери на следния интернет адрес: http://www.emos.eu/download.
