Тип продукт	Цветен видео домофонен комплект
Марка	Емос
Модел	H2014
Дисплей на монитора	Цветен TFT LCD
Високоговорител	Вграден
Микрофон	Вграден
Управление на ключалка на врата	Да (бутон на монитора)
Управление на порта	Да (бутон на монитора)
Регулиране на силата на звънене	Да
Избор на мелодия	Да (няколко мелодии)
Регулиране на яркост на изображението	Да
Регулиране на цвят на изображението	Да
Регулиране на силата на звука на речта	Да
Захранване на монитора	230 V AC / 50 Hz чрез адаптер (12 V DC изход)
Захранване на камерата на вратата	Осигурено чрез кабел от монитора
Отдалечен достъп	Чрез VDP приложение (iOS/Android)
Изискване за Wi-Fi	Мрежа 2.4 GHz
Препоръчителен кабел	FTP CAT.5 или CAT.6 (до 50 m)
Съдържание на опаковката	Монитор, монтажна рамка, камера за врата, винтове
Поддръжка	Избършете с влажна кърпа (изключете от захранване)
Предпазни мерки	Избягвайте висока температура, влажност, пряка слънчева светлина; не разглобявайте

Често задавани въпроси - H2014 Emos

Какво да направя, ако устройството не работи?

Проверете кабелите и захранващата връзка. Ако е използвано удължение, проверете полярността. Измерете изхода на адаптера с мултиметър; трябва да бъде 12 V DC (+/- 1 V).

Изображението или звукът не са ясни, или устройството не звъни. Какво мога да проверя?

Отстранете монитора или панела на вратата и свържете с кратък кабел, за да изключите повреден проводник. След това настройте яркост, контраст, цвят и сила на звука.

Защо лещата на камерата се замъглява?

Кондензацията възниква при студено време поради температурна разлика. Изсушете устройството добре и променете инсталацията, за да подобрите вентилацията.

Моят домофон звъни спонтанно. Каква е причината?

Влагата, влизаща в камерата, може да причини късо съединение на ключа за ключалката. Демонтирайте уреда на вратата, изсушете го и напръскайте с водоотблъскващ спрей за електроника.

Има високочестотен шум (фийбек). Как мога да го поправя?

Фийбекът възниква, когато звукът от високоговорителя на вратата се улавя от микрофона. Намалете чувствителността на микрофона и силата на звука на високоговорителя. Използвайте потенциометри на регулируемите уреди за врата.

Устройството не отключва ключалката на вратата. Какво трябва да проверя?

Уверете се, че кабелите са непокътнати. Измерете напрежението на клемите на ключалката с мултиметър; трябва да бъде 12 V. Използвайте по-дебели проводници, ако напрежението е ниско.

Чувствителността на микрофона внезапно намаля. Как мога да я възстановя?

Проверете отвора на микрофона за замърсявания и го почистете внимателно с тънък, тъп предмет. Внимавайте да не повредите микрофона.

Моето устройство не може да се свърже с мрежата или сдвояването неуспешно. Какво мога да направя?

Проверете свързаността с мрежата. Ако автоматичното сдвояване не успее, нулирайте устройството, като задържите бутона за ключ за 5 секунди и изключите и включите захранването.

Как мога да споделя достъп до моя домофон с друг потребител?

В приложението VDP отидете в настройките на устройството и натиснете "споделяне на устройство". Ще се появи QR код; другият потребител го сканира с мобилното си устройство, за да получи достъп.

Как да нулирам устройството до фабрични настройки?

Натиснете и задръжте бутона за ключ за 5 секунди, докато изключвате и включвате захранването.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ H2014 Emos

Съдържание на комплекта

1 монитор
1 монтажна рамка за видеодомофона
1 външно тяло с камера с монтажни винтове

montāžas skrūves

1 – високоговорител
2 - изглед
3 – управление на ключалката на вратата
4 – управление на портала
5 – приемане/край на повикване
6 - микрофон

7 – сила на звука на мелодията на звънене
8 – избиране на мелодия на звънене
9 – яркост на изображението
10 – цвят на изображението
11 – сила на звука на говора

Монтиране

Избиране на място за монтиране на монитора

Имайте предвид необходимостта от кабели, когато избирате място за монтиране на устройството. Препоръчително е да поставите устройството на нивото на очите Ви.

Монтиране на монтажната рамка

Поставете рамката върху мястото на монтиране, отбележете местата за монтажните отвори и ги пробийте в стената. Оставете достатьчно място в средата на рамката, за да може кабелите да достигнат до монитора (кабел от камерата, захранващ кабел и др.). Закрепете рамката с винтове; може да поставите и дюбели.

Свързване на кабелите

Свържете външното тяло с камера към монитора, като включите кабела в съответните клеми на двете устройства.

Закрепяне на монитора

Притиснете внимателно монитора към стойката, така че издадените части да се заключат в отворите на задната страна на монитора. Леко натиснете монитора надолу, докато се закрепи на място.

Свързване на устройството към електрическата мрежа

Свържете захранващия кабел към електрическа мрежа, която отговаря на параметрите на устройството 230 V/50 Hz.

Монтиране на външното тяло с камера

Вж. фиг. 3

1. Развийте винта на долната страна и плъзнете външното тяло с камера навън от алуминиевия капак.
2. Изберете подходящо място за монтиране и закрепете капака.
3. Закрепете свързаното външно тяло с камера към предпазния капак с помощта на предоставените винтове.

Монтиране на външното тяло с камера върху шпаклована стена

Нанесете слой силикон между стената и външното тяло с камера, за да предотвратите навлизане на влага. Нанесете силикона върху горния ръб и страните. Долната страна трябва да остане отворена, за да може влажният въздух да излиза.

Параметри на свързващите кабели

За разстояния под 50 m използвайте висококачествен кабел FTP CAT.5 (оптимално CAT.6). За разстояния над 50 m Ви препоръчваме да се консултирате с отдела за техническа поддръжка.

Свържете отделните проводници по двойки към идентично номерираните клеми на видеодомофона и външното тяло с камера. Екранирането на кабела трябва да бъде свързано от двете страни към клема № 2 (GND).

Свързващит кабел не бива да минава през трасето на променливотоковото окабеляване 230/380 V.

Принцип на работа на устройството

За позвъняване и показване на изображение на видеодомофона натиснете бутона на външното тяло с камера, показан по-долу.

За приемане на повикване натиснете този бутон на монитора.

За да видите незабавно изображението от камерата на външното тяло, натиснете този бутон.

За изпращане на импуlsen сигнал към електрическата ключалка и портала натиснете някой от тези бутони.

Принцип на работа на приложението за достъп от разстояние

1. Изтегляне на приложението

Изтеглете приложението от Google Play или Apple Store.

Име: VDP

VDP

2. Добавяне на ново устройство

а) сдвояване на ново устройство

Щракнете върху тази икона на основния екран.

Изберете от картинката модела на устройството, което желаете да свържете.

b) добавяне на споделено устройство (устройство, което вече е добавено и се използва от друг потребител)

Щракнете върху тази икона на основния екран.

Заредете QR кода от дисплея на потребителя, който желае да сподели достъп до устройството.

Достъпът трябва вече да бъде разрешен за устройството.

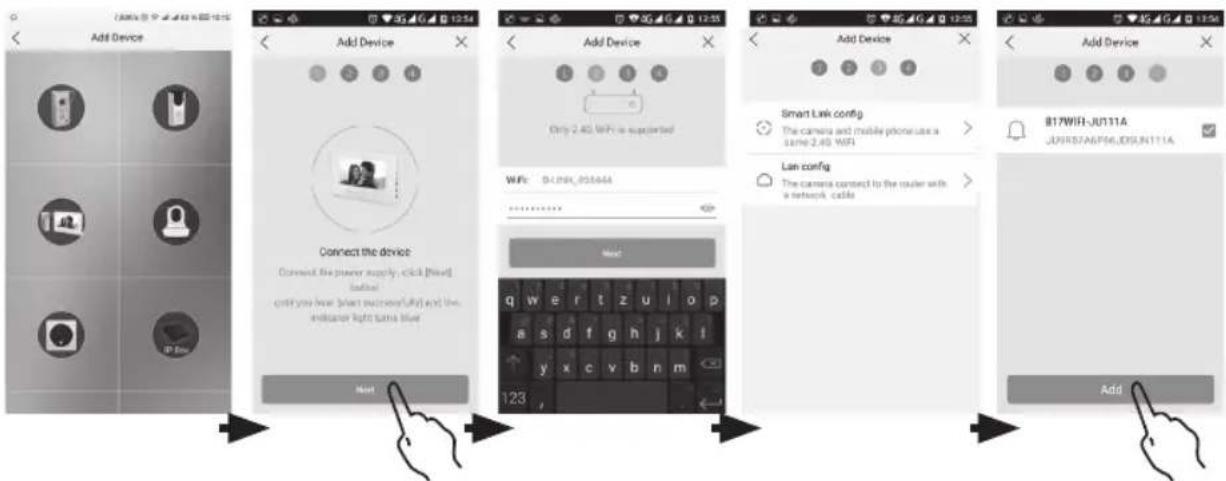

3. Сдвояване на устройство в местна мрежа

с) Свържете Вашия мобилен телефон или таблет в местната мрежа. (за Wi-Fi, само 2,4 GHz).
d) След като изберете по картинката правилния модел на свързаното устройство (монитор с външно тяло с камера), въведете информацията за достъп до мрежата (име на Wi-Fi мрежата и парола).
e) Изберете метода smart config.
f) След успешно сдвояване въведете име и парола (по подразбиране: admin/admin).
g) Паролата по подразбиране трябва да бъде променена след първото свързване.

4. Неуспешно автоматично сдвояване

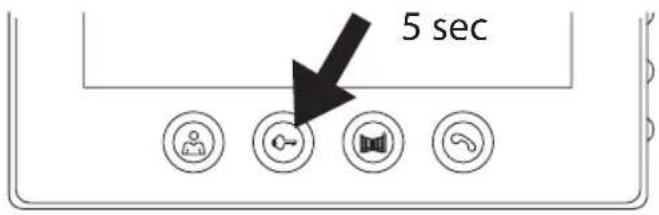

Ако автоматичното сдвояване е неуспешно, устройството трябва да бъде върнато до фабричните му настройки с натискане и задържане на бутона с ключ за 5 секунди и изключване и повторно включване на захранването.

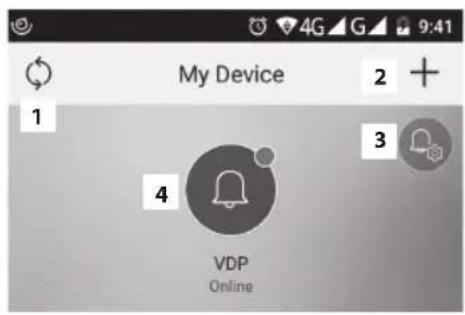

1. Значение на иконите в приложението

добавяне на устройство

настройки на устройството

покажи изглед в реално време

записи

съобщения

настройки на приложението

управление на ключалката на вратата

микрофон вкл./изкл.

високоговорител вкл./изкл.

старт/стоп на записване на видео

1 избиране на мелодия на звънене

2

3

4

5

6

7

8

избиране на звук на алармата

вибрация

не безпокойте (спиране на известията)

за приложението

център за съдействие

настройване на функциите на приложението за работа на заден фон

отписване от приложението

6. Управление на приложението

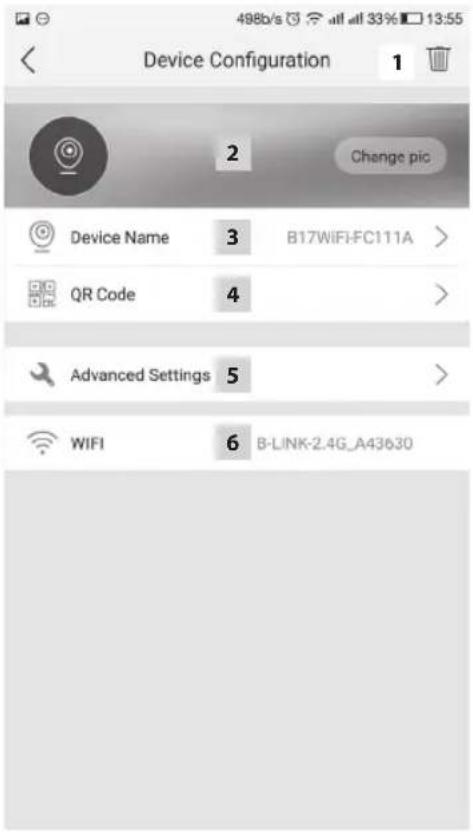

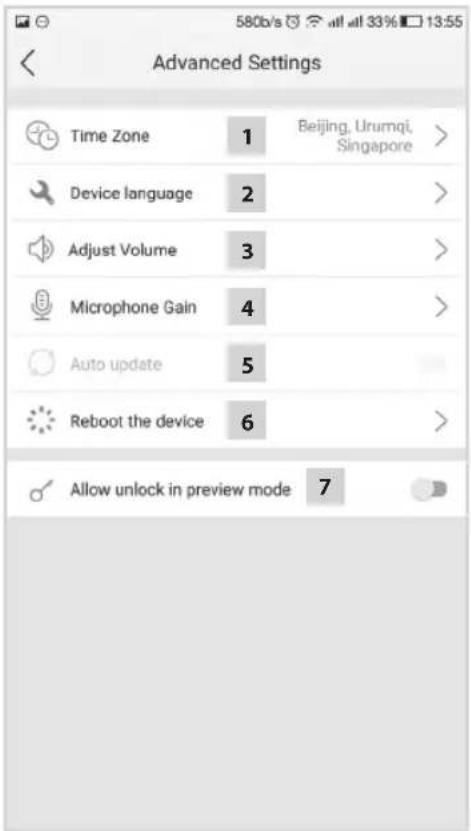

а) влизане в менюто за промяна

влизане в менюто за промяна

изберете име на устройството

Тук можете да изберете мелодията, която ще прозвучава при позвъяване на звънеца. Всеки панел може да има различна мелодия на звънене, за да различавате кой от тях е приел входящ сигнал.

споделяне на устройство

След щракване върху този бутон ще се покаже QR код, който ще Ви позволи да споделите панела на други мобилни устройства. Просто сканирайте QR кода с друго мобилно устройство. Това позволява просто споделяне на устройството, без да е необходимо да преминавате отново през целия процес на сдвояване.

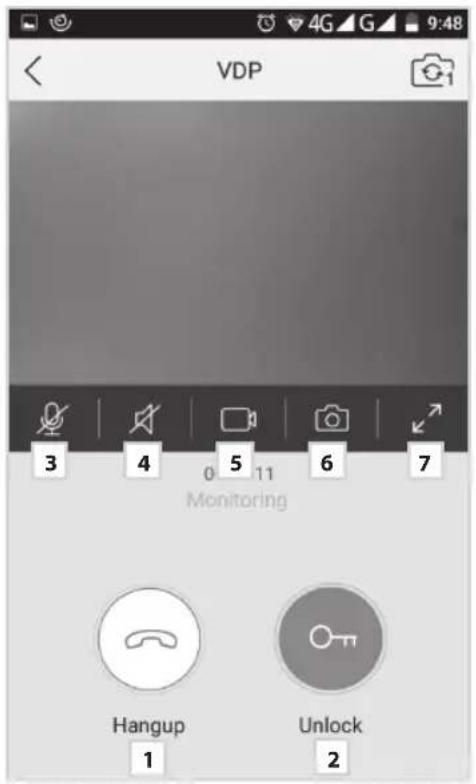

След като е отворен аварийният изглед, можете да запишете последователност от видеоклипове или да направите снимки.

вкл./изкл. на записването вкл./изкл. на микро

направи снимка вкл./изкл. на високоговорите

затворете„Преглед“

При входящо повикване ще прозвучи предварително зададената мелодия и на екрана ще се покаже информация.

приемане на повикване / правене на снимка

управление на ключалката на вратата / край на повикването

направи снимка

край на повикването

вкл./изкл. на записването

d) Записи

влизане в менюто със записи изтриване на отделните записи

влизане в менюто с алармени съобщения

e) Настройки на приложението

влизане в менюто за приложението

избиране на мелодия на звънене център за съдействие избиране на тон на алармата отписване от приложението вибрация

Поддръжка на устройството

Устройството не се нуждае от голяма поддръжка. Препоръчително е, в зависимост от състоянието на устройството, от време на време да го избърсвате с влажна кърпа.

Предупреждение!

Изключвайте устройството от захранването, преди да го почиствате!

Предупреждения, свързани с безопасността

• Не поставяйте монитора в близост до ТВ приемници или в среда с висока температура и влажност.
• Не докосвайте TFT LCD дисплея на монитора с ръка и не разглобявайте външното тяло с камера.
• Ако слънчевата светлина блести пряко в лещата на камерата на външното тяло, изображението на видеомонитора може да е неясно.
• Не поставяйте устройството на места, подложени на вибрации или от които може да падне.

43B

Устройството не работи

Проверете кабелите и свързването на захранването към мрежата. Ако сте изтеглили кабела от захранващия адаптер, проверете правилна ли е полярността. Измерете адаптера с мултиметър. Изходното напрежение при конектора трябва да бъде 12 V прав ток (+/- 1V).

Картината не е ясна / звукът не е чист, устройството не звъни

Демонтирайте монитора или външното тяло и го свържете с къс кабел, така че да елиминирате вероятността от прекъснат проводник в дома Ви. След това проверете настройките на картината и звука (яркост, контраст, цвят, сила на звука).

Лещата се замъглява

Това се случава най-вече в студено време, когато се образува конденз поради разликата в температурата между стената и самото външно тяло. Ако върху лещата кондензира вода, препоръчваме Ви да почистите старателно уреда и да промените мястото му на монтиране.

Внезапно позвъняване

Внезапното позвъняване е причинено от навлязла във видеокамерата влага. Водата предизвиква къси съединения на контактите на прекъсвача на ключалката и устройството започва да звъни само. Препоръчваме Ви да демонтирате външното тяло, да го изсушите внимателно и да го напръскате с воден репелент за електроника.

Източникът на микрофония е разсейването на звука, излизащ от външното тяло. Звукът се връща обратно в микрофона, където се усилва допълнително. Може да решите този проблем, като намалите чувствителността на микрофона и силата на звука на високоговорителя на монитора. При външни тела с регулируеми елементи това става чрез завъртане на потенциометрите.

Устройството не отваря ключалката

Проверете изправно ли е окабеляването. Измерете с мултиметър напрежението на клемите на ключалката. Ключалката се нуждае от напрежение 12 V, за да се задейства. Ако напрежението е по-ниско, използвайте по-силни проводници за управляващия механизмъм на ключалката.

Внезапно намаляване на чувствителността на микрофона

Проверете чист ли е отворът на микрофона или го почистете внимателно с тънък и тъп предмет. Внимавайте да не повредите микрофона!

Устройството няма връзка с мрежата или не може да бъде сдвоено

Проверете връзката с мрежата или нулирайте устройството (съгласно т. 4) и повторете процеса по сдвояване в мрежата.

Не изхвърляйте електрически уреди с несортираните домакински отпадъци; предавайте ги в пунктовете за събиране на сортирани отпадъци. Актуална информация относно пунктовете за събиране на сортирани отпадъци може да получите от компетентните местни органи. При изхвърляне на електрически уреди на сметищата е възможно в подпочвените води да попаднат опасни вещества, които след това да преминат в хранителната верига и да увредят здравето на хората.

С настоящото EMOS spol. s r. o. декларира, че този тип радиосъоръжение EM-101WIFI (H2014) е в съответствие с Директива 2014/53/EC. Цялостният текст на EC декларацията за съответствие може да се намери на следния интернет адрес: http://www.emos.eu/download.
