H2014 - Interfon Emos - Manual de utilizare gratuit

Tip produs	Set video interfon color
Marcă	Emos
Model	H2014
Ecran monitor	LCD TFT color
Difuzor	Încorporat
Microfon	Încorporat
Control închidere ușă	Da (buton pe monitor)
Control poartă	Da (buton pe monitor)
Reglare volum sonerie	Da
Selectare sonerie	Da (melodii multiple)
Reglare luminozitate imagine	Da
Reglare culoare imagine	Da
Reglare volum convorbire	Da
Alimentare monitor	230 V CA / 50 Hz prin adaptor (ieșire 12 V CC)
Alimentare unitate cameră ușă	Furnizată prin cablu de la monitor
Acces la distanță	Prin aplicația VDP (iOS/Android)
Necesită Wi-Fi	Rețea 2.4 GHz
Cablu recomandat	FTP CAT.5 sau CAT.6 (până la 50 m)
Conținut pachet	Monitor, cadru de montare, unitate cameră ușă, șuruburi
Întreținere	Ștergeți cu o cârpă umedă (deconectat de la curent)
Măsuri de siguranță	Evitați temperaturi ridicate, umezeală, lumina directă a soarelui; nu dezasamblați

Întrebări frecvente - H2014 Emos

Ce ar trebui să fac dacă dispozitivul nu funcționează?

Verificați cablurile și conexiunea de alimentare. Dacă s-a folosit o prelungire, verificați polaritatea. Măsurați tensiunea adaptorului cu un multimetru; ar trebui să fie 12 V CC (+/- 1 V).

Imaginea sau sunetul nu este clar, sau dispozitivul nu sună. Ce pot verifica?

Scoateți monitorul sau panoul ușii și conectați cu un cablu scurt pentru a exclude un conductor defect. Apoi reglați setările de luminozitate, contrast, culoare și volum.

De ce se aburge lentila camerei?

Condensul apare pe vreme rece din cauza diferenței de temperatură. Uscați bine unitatea și modificați instalația pentru a îmbunătăți ventilația.

Interfonul meu sună spontan. Ce cauzează asta?

Umezeala care pătrunde în cameră poate scurtcircuita comutatorul de blocare. Demontați unitatea ușii, uscați-o și pulverizați cu repelent pentru apă pentru electronice.

Există un zgomot înalt (feedback). Cum pot repara?

Feedback-ul apare când sunetul de la difuzorul ușii este captat de microfon. Reduceți sensibilitatea microfonului și volumul difuzorului. Folosiți potențiometre pe unitățile de ușă reglabile.

Dispozitivul nu deschide încuietoarea ușii. Ce ar trebui să verific?

Asigurați-vă că cablurile sunt intacte. Măsurați tensiunea pe bornele încuietorii cu un multimetru; ar trebui să fie 12 V. Folosiți conductori mai groși dacă tensiunea este scăzută.

Sensibilitatea microfonului a scăzut brusc. Cum o pot restabili?

Verificați deschiderea microfonului pentru murdărie și curățați-o ușor cu un subțire, obiect fără colțuri. Aveți grijă să nu deteriorați microfonul.

Dispozitivul meu nu se poate conecta la rețea sau asocierea eșuează. Ce pot face?

Verificați conectivitatea rețelei. Dacă asocierea automată eșuează, resetați dispozitivul ținând apăsat butonul cheie timp de 5 secunde și ciclând alimentarea.

Cum pot partaja accesul la interfon cu un alt utilizator?

În aplicația VDP, accesați setările dispozitivului și atingeți „partajare dispozitiv”. Va apărea un cod QR; celălalt utilizator îl scanează cu dispozitivul său mobil pentru a obține acces.

Cum resetez dispozitivul la setările din fabrică?

Apăsați și mențineți apăsat butonul cheie timp de 5 secunde în timp ce deconectați și reconectați alimentarea.

MANUAL DE UTILIZARE H2014 Emos

Conținutul pachetului

ecran 1 buc

ramă de montaj pentru videointerfon 1 buc

unitate video de uşă 1 buc

şuruburi de fixare

Descrierea tehnică a ecranului

vezi ilustr. 2

Descriere:

1 - difuzor 7 - volum melodie
2 – vizualizare 8 – selectie apel
3 – comandă yală ușă 9 – luminozitate imagine
4 – comandă poartă 10 – culoare imagine
5 – receptia/încheierea convorbirii 11 – volum convorbire
6 - microfon

Instalarea

Stabilirea locului de instalare a ecranului

Alegeți locul de instalare a aparatului, având în vedere și amplasarea cablurilor. Se recomandă amplasarea aparatului la cca înălțimea ochilor utilizatorului.

Instalarea ramei de montaj sub videointerfon

La locul montajului amplasați suportul și marcați locul pentru găurile de montaj și executați-le. La mijlocul suportului trebuie executată o deschizătură destul de mare pentru aducerea cablurilor la ecran (cablul de la cameră, cablul de la sursa de alimentare etc.). Fixați suportul cu ajutorul șuruburilor, eventual folosiți dibluri.

Conectarea cablurilor

Conectați camera la ecran cu cablul, pe care îl glisați pe ambele dispozitive în bornele marcate.

Fixarea ecranului

Ecranul îl presăm ușor spre suport astfel, încât proeminentele să intre în deschizăturile pe partea din spate a ecranului.

Fixarea ecranului o finalizăm prin glisarea fină a acestuia în jos.

Conectarea aparatului la rețea

Sursa de alimentare o conectați la rețeaua corespunzătoare parametrilor aparatului 230 V/50 Hz.

Modul de montare a unității video de ușă

vezi ilustr. 3

1. Deşurubați şurubul pe partea de jos și glisați unitatea video de uşă din acoperişul de aluminiu.
2. Alegeti locul optim pentru montare și fixați aici acoperişul de protecție.
3. Unitatea video de uşă conectată o fixați cu ajutorul şuruburilor atașate la acoperișul de protectie.

Montajul unității video de ușă pe tencuială

Între perete și acoperișul de protecție aplicați un strat de silicon, care împiedică pătrunderea umezelii. Siliconul ar trebui să fie pe partea de sus și pereții laterali. Partea de jos trebuie să fie liberă pentru ieșirea aerului umed.

Parametrii liniei de interconectare

Până la distanța de 50 m cu cablu FTP CAT.5 de calitate (optim CAT.6).

Peste 50 m recomandăm consultarea cu suportul tehnic.

Conductoarele individuale le conectați în pereche, în bornele videointerfonului și camerei video numerotate identic. Ecranarea cablului la ambele capete trebuie conectată la borna nr. 2 (GND).

Este interzisă instalarea alăturată a cablului cu linia de 230/380 V AC.

Deservirea dispozitivului

Pentru apel și apariția imaginii pe videointerfon apăsați butonul pe unitatea video de ușă.

Pentru preluarea convorbirii apăsați butonul pe ecran

Pentru aparitia imediată a imaginii din unitatea video de ușă, apăsați butonul

Pentru transmisia impulsului la yala electrică și poartă apăsați unul din butoanele indicate.

Deservirea aplicației pentru acces la distanță

1. Descărcarea aplicatiei

Descârcati aplicația pe Google Play, ori Apple store.

Denumire: VDP

VDP

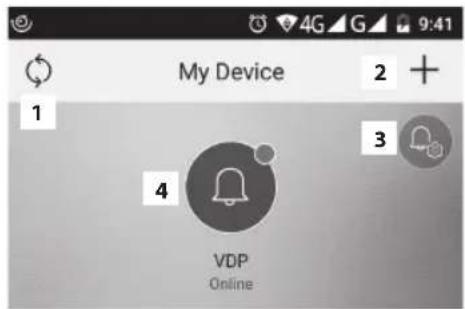

2. Adăugare dispozitiv nou

a) asociere dispozitiv nou

Pe ecranul introductiv faceți clic pe pictogramă.

Selectați conform ilustratiei modelul dispozitivului conectat.

b) adăugarea dispozitivului partajat (dispozitivul este adăugat și folosit deja de alt utilizator)

Pe ecranul introductiv faceți clic pe pictogramă.

Încărcați codul QR de pe ecranul utilizatorului, care intenționează să partajeze accesul setat anterior la dispozitivul respectiv.

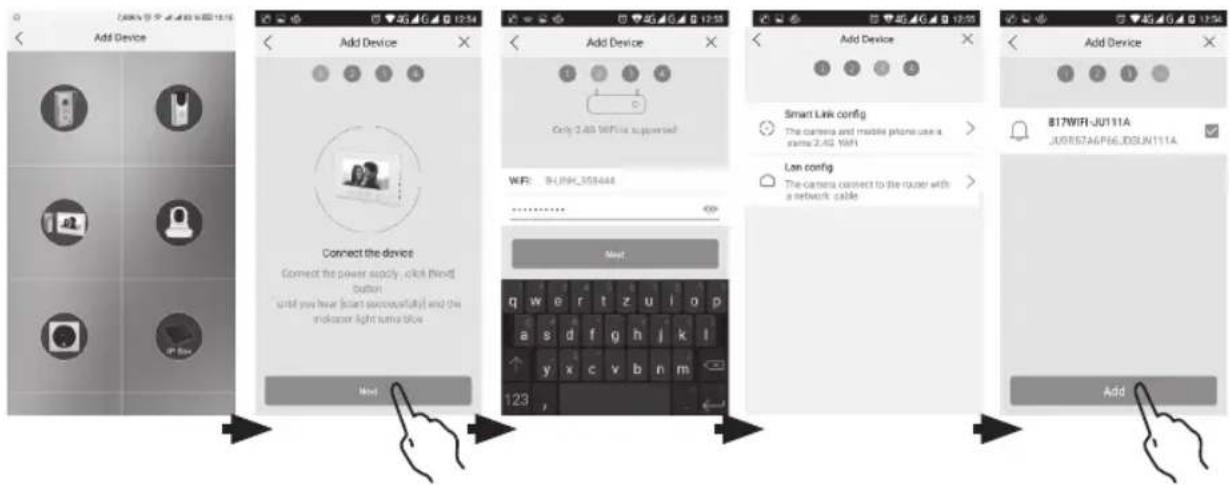

3. Asocierea dispozitivului cu rețeaua casnică

a) Conectati telefonul mobil ori tableta la rețeaua casnică. (Wi-Fi doar 2,4 GHz).
b) După selectarea modelului corespunzător al dispozitivului conectat conform ilustrației (ecranul cu unitatea video) introduceți datele de acces la rețea (denumirea rețelei Wi-Fi și parola de acces).
c) Optați pentru metoda „configuratie smart”.
d) După asocierea cu succes este necesară introducerea numelui și parolei (inițial: admin/admin).
e) După prima conexiune este necesară modificarea parolei inițiale.

4. Asocierea automată a eșuat

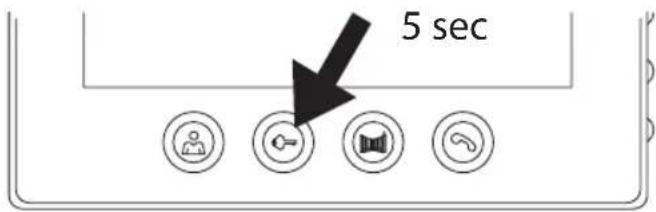

Dacă asocierea automată a eșuat, trebuie efectuată resetarea dispozitivului la valorile de fabricație prin apăsarea butonului cu pictograma cheii timp de 5 secunde și efectuată deconectarea și conectarea dispozitivului.

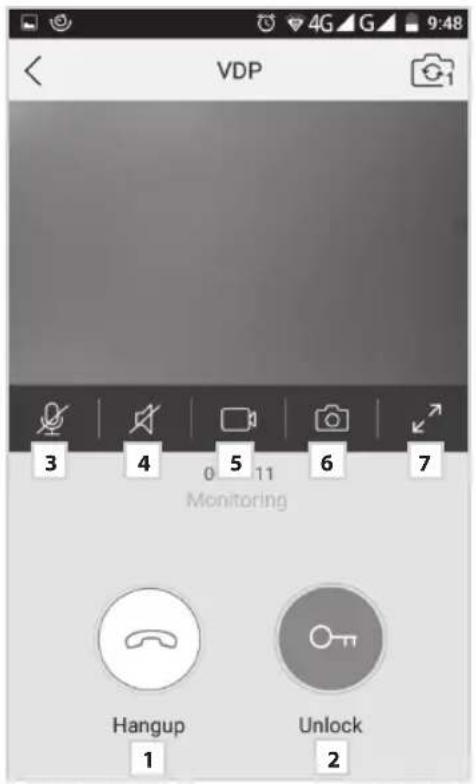

1. Semnificația pictogramelor în aplicație

1 încheierea convorbirii

2 | comanda yalei de uşă

3 pornirea/oprirea microfonului

4 pornirea/oprirea difuzorului

5 start/stop înregistrare video

6 efectuarea fotografiei

7 | întreg ecranul

1 selectarea melodiei de apel

2 selectarea sunetului alarmei

3 vibrații

4 nu deranjați (oprire notificații)

5 Informatii despre aplicatie

6 ? ajutor

7 setarea funcției aplicației pentru rulare pe fundal

8 → încheierea aplicatiei

1 stergerea dispozitivului asociat
2
3
4
5
6

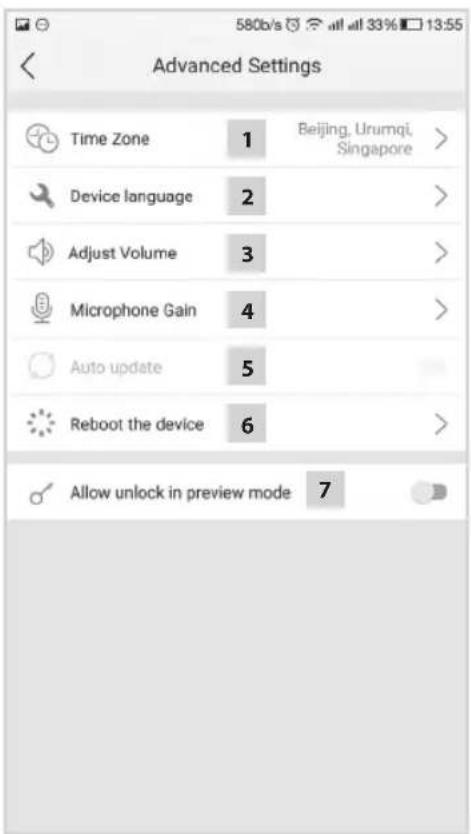

1 setarea fusului orar
2
3
4
5
6
7

6. Deservirea aplicatiei

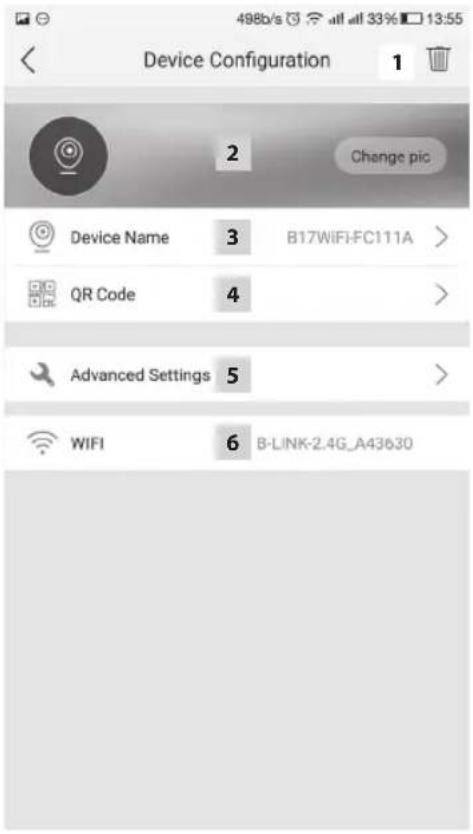

a) Setarea dispozitivului

intrare în meniu

modificarea denumirii dispozitivului

În acest regim se poate selecta melodia, care va suna la apel. Pentru fiecare panou se poate seta altă melodie și se poate distinge astfel care intrare este momentan activată.

partajarea dispozitivului

După clic se afișează codul QR pentru setarea facilă a panoului în alte dispozitive mobile. Pe celălalt dispozitiv se realizează apoi încărcarea codului QR. Se realizează astfel setarea facilă, fără necesitatea efectuării întregului proces de asociere.

b) Vizualizarea din regim de așteptare

accesarea vizualizării

După vizualizare se poate efectua înregistrarea secvențelor video, ori se pot efectua fotografii

start/stop înregistrare video pornirea/oprirea microfonului

efectuarea fotografiei pornirea/oprirea difuzoru

încheierea vizualizării

c) Apel primit

În cazul apelului primit sună melodia presetată și se afișează informațiile.

preluarea convorbirii efectuarea fotografiei

comanda yalei de uşă încheierea convorbirii

start/stop înregistrare video

d) Note

intrarea în meniul cu note stergerea notelor individuale

intrarea în meniul cu mesaje privind alarma

e) Setarea aplicatiei

intrarea în meniu informații privind aplicația

selectarea melodiei de apel ajutor

selectarea melodiei alarmei închiderea aplicatiei

vibratii

Întreținerea dispozitivului

Ecranul nu este pretențios la întreținere. Se recomandă ștergerea ocazională a aparatului cu o cârpă umedă, conform gradului de murdărie.

Atentie!

Înainte de curățare aparatul trebuie scos de sub tensiune prin deconectarea alimentării!

Avertizare de sigurantă

• Nu amplasati videointerfonul în apropierea receptoarelor TV, sau în mediul cu temperatură ori umiditate ridicată.
• Nu atingeti ecranul TFT LCD cu mâna, nu dezmembrati ecranul nici statia de ușă.
• La lumina solară directă în obiectivul stației de ușă imaginea pe ecranul video poate deveni ilizibilă.
• Nu expuneti aparatul la vibratii și izbituri.

Dispozitivul nu funcționează

Verificați linia de alimentare și conectarea sursei la rețea. Dacă prelungiți cablul de la sursă, verificați polaritatea corectă. Măsurați sursa cu multimetru. Valoarea tensiunii de ieșire pe conector este de 12 V DC (+/- 1 V).

Dispozitivul nu are imagine/sunet clar/ă, nu sună

Ecranul ori panoul de uşă îl rabatați și conectați cu cablu scurt, pentru excluderea întreruperii conductorului în locuință. În continuare verificați setarea parametrilor imaginii și sunetului (luminozitatea, contrastul, culoarea, volumul).

Obiectivul se aburește

Acest fenomen intervine mai ales în anotimpul rece, când are loc condensarea sub influența diferenței de temperatură între perete și stația de ușă ca atare. În cazul condensării recomandăm uscarea perfectă a stației și modificarea instalării.

Sunet spontan

Sunetul spontan este cauzat de pătrunderea umidității în camera de luat vederi. Apa scurtcircuitează contactele comutatorului yalei și dispozitivul sună spontan. Recomandăm demontarea stației de ușă, curățarea perfectă a acesteia și stropirea cu spray hidrofug pentru electrotehnică.

Piuit (ecou)

Sursa ecoului este fragmentarea sunetului ieşind din stația de ușă. Sunetul se fragmentează și revine la microfon, unde se amplifică în continuare. Înlăturarea acestui fenomen se poate efectua prin reducerea sensibilității microfonului și volumului difuzorului. La stațiile de ușă care au elemente reglabile, aceasta se poate regla prin rotirea potențiometrelor.

Nu se deschide yala

Verificati sensibilitatea conductorului.

Cu ajutorul multimetrului verificați tensiunea pe bornele yalei. Pentru pornire yala necesită tensiunea de 12 V. Dacă această valoare este mai mică, recomandăm folosirea conductoarelor mai groase pentru comanda yalei.

Reducerea spontană a sensibilității microfonului

Verificați curățenia deschizăturii pentru microfon, eventual îl curățați ușor cu un obiect subțire și bont. Procedând neglijent riscați deteriorarea microfonului!

Dispozitivul nu comunică cu rețeaua sau nu se poate asocia

Efectuați verificarea accesibilității rețelei, eventual resetați dispozitivul (conform punctului nr. 4) și repetați asocierea cu rețea.

Nu aruncați consumatorii electrici la deșeuri comunale nesortate, folosiți bazele de recepție a deșeurilor sortate. Pentru informații actuale privind bazele de recepție contactați organele locale. Dacă consumatorii electrici sunt depozitați la stocuri de deșeuri comunale, substanțele periculoase se pot infi Itra în apele subterane și pot să ajungă în lanțul alimentar, periclitând sănătatea și confortul dumneavoastră.

Prin prezenta, EMOS spol. s r. o. declară că tipul de echipamente radio EM-101WIFI (H2014) este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: http://www.emos.eu/download.
