Produkttyp	Farb-Video-Türsprechanlagen-Set
Marke	Emos
Modell	H2014
Monitor-Anzeige	Farb-TFT-LCD
Lautsprecher	Eingebaut
Mikrofon	Eingebaut
Türschlosssteuerung	Ja (Taste am Monitor)
Torsteuerung	Ja (Taste am Monitor)
Klingellautstärke einstellen	Ja
Klingeltonauswahl	Ja (mehrere Melodien)
Bildhelligkeit einstellen	Ja
Bildfarbe einstellen	Ja
Sprechlautstärke einstellen	Ja
Stromversorgung für Monitor	230 V AC / 50 Hz über Adapter (12 V DC Ausgang)
Stromversorgung Türkamera	Wird über Kabel vom Monitor versorgt
Fernzugriff	Über VDP-App (iOS/Android)
WLAN-Anforderung	2,4 GHz-Netzwerk
Empfohlenes Kabel	FTP CAT.5 oder CAT.6 (bis zu 50 m)
Lieferumfang	Monitor, Montagerahmen, Türkameraeinheit, Schrauben
Wartung	Mit feuchtem Tuch abwischen (ausgeschaltet)
Sicherheitshinweise	Hohe Temperatur, Feuchtigkeit, direkte Sonneneinstrahlung vermeiden; nicht zerlegen

Häufig gestellte Fragen - H2014 Emos

Was soll ich tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie die Kabel und die Stromversorgung. Falls ein Verlängerungskabel verwendet wurde, prüfen Sie die Polarität. Messen Sie die Ausgangsspannung des Adapters mit einem Multimeter; sie sollte 12 V DC (+/- 1 V) betragen.

Das Bild oder der Ton ist undeutlich, oder das Gerät klingelt nicht. Was kann ich überprüfen?

Entfernen Sie den Monitor oder die Türkamera und schließen Sie ein kurzes Kabel an, um einen defekten Leiter auszuschließen. Stellen Sie dann die Einstellungen für Helligkeit, Kontrast, Farbe und Lautstärke ein.

Warum beschlägt die Kameralinse?

Kondensation tritt bei kaltem Wetter aufgrund von Temperaturunterschieden auf. Trocknen Sie das Gerät gründlich und ändern Sie die Installation, um die Belüftung zu verbessern.

Meine Gegensprechanlage klingelt spontan. Was ist die Ursache?

Feuchtigkeit, die in die Kamera eindringt, kann den Türschloss-Schalter kurzschließen. Bauen Sie die Türstation aus, trocknen Sie sie und sprühen Sie Wasserabweiser für Elektronik ein.

Es gibt ein hohes Pfeifgeräusch (Rückkopplung). Wie kann ich es beheben?

Rückkopplung tritt auf, wenn der Ton des Türlautsprechers vom Mikrofon aufgenommen wird. Verringern Sie die Mikrofonempfindlichkeit und die Lautsprecherlautstärke. Verwenden Sie Potentiometer an einstellbaren Türstationen.

Das Gerät öffnet das Türschloss nicht. Was sollte ich überprüfen?

Stellen Sie sicher, dass die Verkabelung intakt ist. Messen Sie die Spannung an den Schlossklemmen mit einem Multimeter; sie sollte 12 V betragen. Verwenden Sie dickere Leiter, wenn die Spannung niedrig ist.

Die Mikrofonempfindlichkeit ist plötzlich gesunken. Wie kann ich sie wiederherstellen?

Überprüfen Sie die Mikrofonöffnung auf Schmutz und reinigen Sie sie vorsichtig mit einem dünnen, stumpfen Gegenstand. Achten Sie darauf, das Mikrofon nicht zu beschädigen.

Mein Gerät kann keine Verbindung zum Netzwerk herstellen oder die Paarung schlägt fehl. Was kann ich tun?

Überprüfen Sie die Netzwerkverbindung. Wenn die automatische Paarung fehlschlägt, setzen Sie das Gerät zurück, indem Sie die Taste 5 Sekunden lang gedrückt halten und den Stromkreislauf unterbrechen.

Wie kann ich den Zugriff auf meine Gegensprechanlage mit einem anderen Benutzer teilen?

Gehen Sie in der VDP-App zu den Geräteeinstellungen und tippen Sie auf "Gerät freigeben". Ein QR-Code wird angezeigt; der andere Benutzer scannt ihn mit seinem Mobilgerät, um Zugriff zu erhalten.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Halten Sie die Taste 5 Sekunden lang gedrückt, während Sie die Stromversorgung trennen und wieder anschließen.

BEDIENUNGSANLEITUNG H2014 Emos

Montagerahmen für den Videotelefon 1 St.

Tür-Kameraeinheit 1 St.

Befestigungsschraube

Technische Beschreibung des Monitors

siehe Abb. 2

Beschreibung:

1 – Lautsprecher 7 – Lautstärke der Melodie
2 – Ansicht 8 – Auswahl des Klingeltons
3 – Bedienung des Türschlosses 9 – Helligkeit des Monitors
4 – Bedienung des Tors 10 – Farbe des Monitors
5 – Gespräch annehmen/beenden 11 – Anrufvolumen
6 - Mikrofon

Installation

Festlegung des Installationsortes für den Monitor

Wählen Sie den Ort zur Installation des Gerätes auch unter Berücksichtigung des Kabelverlaufs aus. Es wird empfohlen, das Gerät ungefähr in Augenhöhe des Benutzers zu installieren.

Installation des Montagerahmens unter dem Videotelefon

Halten Sie die Halterung an der Montagestelle an und markieren Sie die Montageöffnungen, welche Sie anschließend bohren. In der Mitte der Halterung ist eine ausreichend große Öffnung für die Kabelzuleitungen zum Monitor zu errichten (Kabel von der Kamera sowie Kabel von der Versorgungsquelle usw.). Befestigen Sie die Halterung mit Schrauben beziehungsweise mit Dübeln.

Kabelanschluss

Schließen Sie die Kamera mit dem Kabel an Andocken Monitor an, welches Sie bei beiden Geräten in die beschriebenen Anschlussklemmen stecken.

Aufhängen des Monitors

Drücken Sie den Monitor leicht in der Form an die Halterung, dass die Vorsprünge in den ovalen Öffnungen auf der Monitorrückseite einrasten. Die Befestigung des Monitors erfolgt, indem dieser leicht nach unten gedrückt wird.

Anschluss des Gerätes ans Netz

Schließen Sie das Versorgungskabel an das Netz an, welches den Geräteparametern von 230 V/50 Hz entspricht.

Montageanleitung für die Türkameraeinheit

siehe Abb. 3

1. Drehen Sie die Schraube auf der Unterseite heraus und schieben Sie die Kameraeinheit für die Tür aus dem Aluminiumdach hinaus.
2. Wählen Sie einen geeigneten Montageort aus und befestigen Sie hier das Schutzdach.
3. Schrauben Sie die angeschlossene Kameraeinheit für die Tür mit den beigefügten Schrauben an das Schutzdach.

Aufputzmontage der Türkameraeinheit

Tragen Sie eine Silikonschicht zwischen die Wand und die Kameraeinheit, um das Eindringen der Feuchtigkeit zu vermeiden. Silikon sollte seitlich und oben angebracht werden. Die Unterseite muss frei bleiben, damit feuchte Luft entweichen kann.

Parameter der Verbindungsleitung

Bis zu einer Entfernung von 50 m wird ein hochwertiges geschirmtes FTP CAT.5 Kabel empfohlen (optimal ist CAT.6). Über 50 m empfehlen wir eine Rücksprache mit dem technischen Support.

Schließen Sie einzelne Leiter paarweise mit gleich nummerierten Klemmen des Videotelefons und der Kameraeinheit. Die Kabelschirme sind auf beiden Seiten an die Klemme Nr. 2 (GND) anzuschließen.

Das Verbindungskabel darf nicht parallel zur 230/380 V AC Leitung verlegt werden.

Bedienung der Anlage

Zum Klingeln sowie zur Anzeige des Bildes auf dem Videotelefon betätigen Sie die Taste auf der Türkameraeinheit.

Um das Gespräch anzunehmen betätigen Sie die Taste auf dem Videotelefon

Um die Anzeige von der Türstation sofort auszulösen, betätigen Sie die Taste

Um den Impuls für das elektrische Schloss und das Tor zu geben, betätigen Sie eine der aufgeführten Tasten.

Bedienung der Applikation zum Fernzugang

1. App herunterladen

Die Applikation kann bei Google Play oder im Apple Store heruntergeladen werden.

Bezeichnung: VDP

VDP

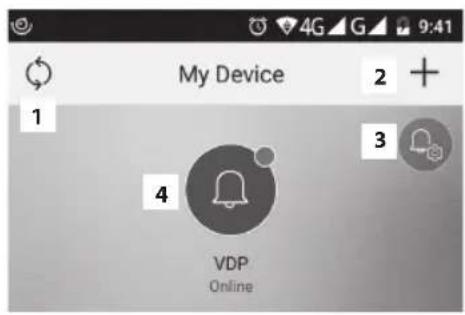

2. Neues Gerät hinzufügen

a) Neues Gerät verbinden

Auf die Schaltfläche auf dem Startbildschirm klicken.

Das Modell des zu verbindenden Geräts entsprechend dem Bild wählen.

b) Geteiltes Gerät hinzufügen (das Gerät wurde durch einen anderen Benutzer bereits hinzugefügt und genutzt)

Auf die Schaltfläche auf dem Startbildschirm klicken.

Den QR-Code vom Display des Benutzers, der denn bereits früher eingestellten Zugang zum gegebenen Gerät teilen will, einlesen.

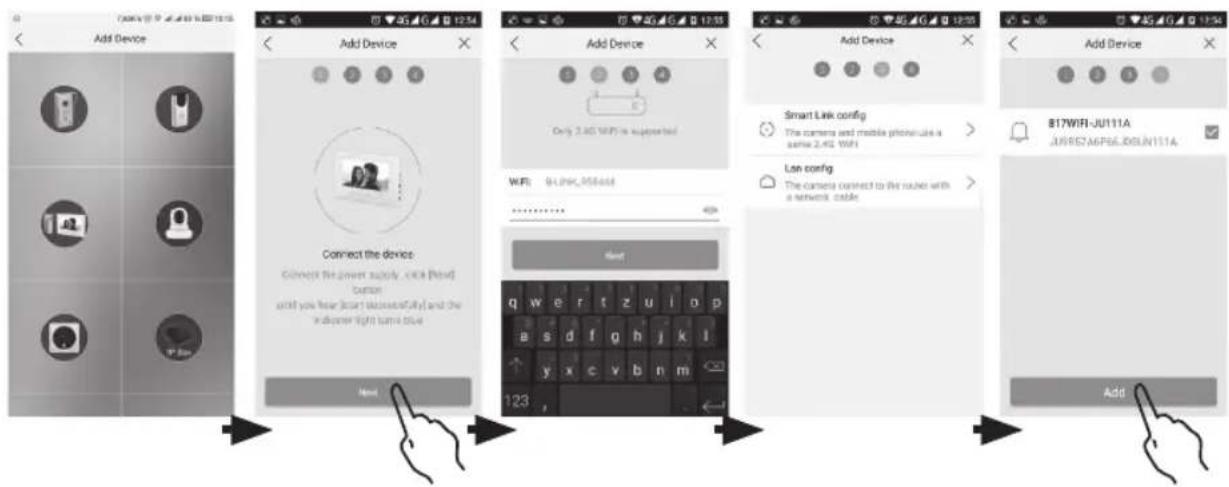

3. Gerät mit dem Heimnetzwerk verbinden

a) Das Handy oder Tablet mit dem Heimnetzwerk verbinden. (Wi-Fi nur 2,4 GHz).
b) Nachdem das richtige Modell des anzuschließenden Geräts entsprechend dem Bild gewählt wurde (Monitor mit Kamera-einheit), sind die Zugangsdaten des Netzwerks einzugeben (Name des Wi-Fi-Netzes und Zugangspasswort).
c) Die Methode „Smart-Konfiguration“ auswählen.
d) Nach einer erfolgreichen Verbindung muss der Name und das Passwort vergeben werden (Werkseinstellung: admin/admin).
e) Beim ersten Verbinden ist das Ausgangspasswort zu ändern..

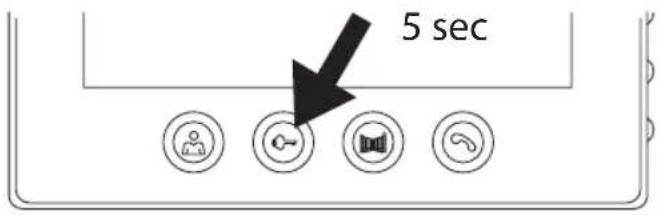

4. Nicht erfolgreiche automatische Verbindung

Falls die automatische Verbindung nicht erfolgreich ist, ist das Gerät auf die Werkseinstellung zurückzusetzen, indem die Taste mit der Schlüssel-Taste 5 Sekunden lang gedrückt gehalten und die Stromversorgung getrennt und wieder angeschlossen wird.

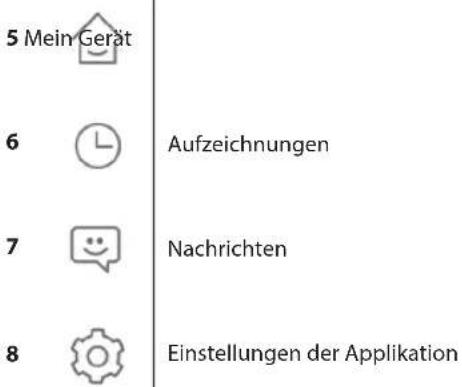

1. Bedeutung der Schaltflächen in der Applikation

Bedienung des Türschlosses

Mikrofon einschalten/ausschalten

Lautsprecher einschalten/ausschalten

Videoaufzeichnung starten/stoppen

Bild aufnehmen

Vollbildschirmmodus

1 Klingelton wählen

2

3

4

5

6

7

8

Alarmton wählen

Vibrationen

Nicht stören (Benachrichtigungen stoppen)

Informationen zur Applikation

Hilfe

Einstellung der Hintergrundfunktion der Applikation

Applikation beenden

1 Verbundenes Gerät löschen
2
3
4
5
6

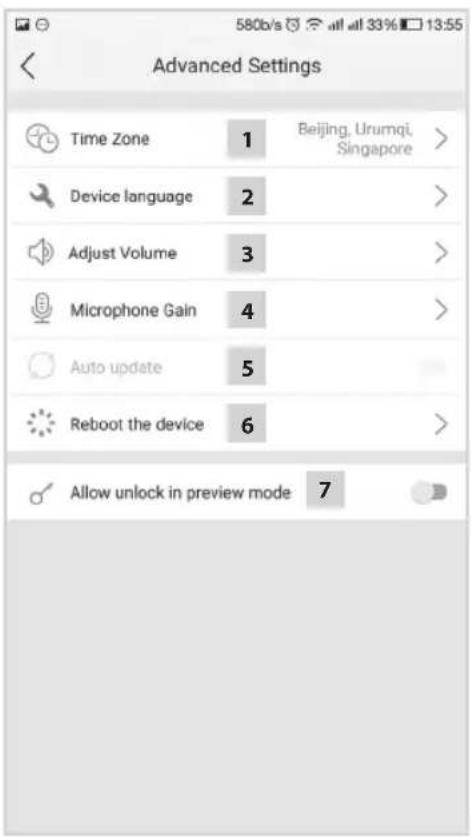

1 Zeitzone einstellen
2	Sprache der App einstellen
3	Lautstärke des Lautsprechers der Kameraeinheit einstellen
4	Empfindlichkeit des Mikrofons der Kameraeinheit einstellen
5	automatisches Systemupdate
6	Neustart des Gerätes
7	Freigabe der Schlossbedienung und der Torbewegung bei der Ansichtsfunktion

6. Bedienung der Applikation

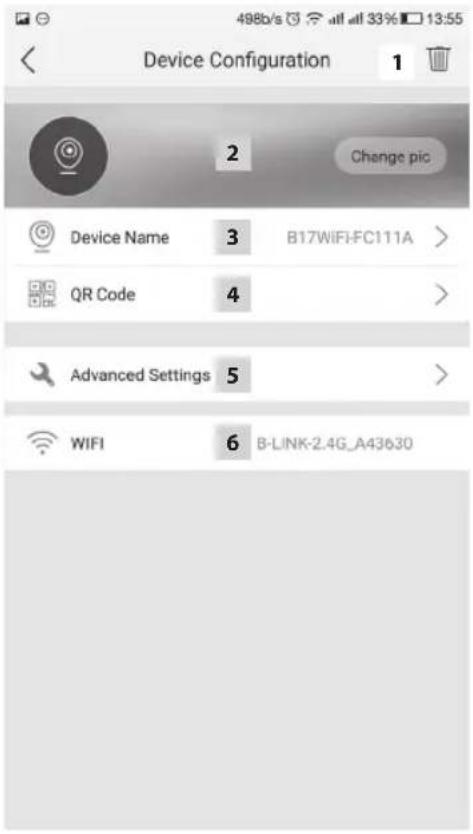

a) Geräteeinstellungen

Zum Menü wechseln

Änderung des Gerätenamens

In dieser Position kann die Melodie gewählt werden, die als Klingelton verwendet wird. Für jedes Paneel kann eine andere Melodie eingestellt werden, um zu unterscheiden, welcher Eingang gerade aktiviert ist.

Gerät teilen

Nach dem Anklicken wird der QR-Code zum einfachen Einstellen des Paneels in weiteren mobilen Geräten angezeigt. Auf dem anderen Gerät wird der QR-Code nachfolgend eingelesen. Dadurch findet eine einfache Einstellung statt, ohne den gesamten Verbindungsprozess durchführen zu müssen.

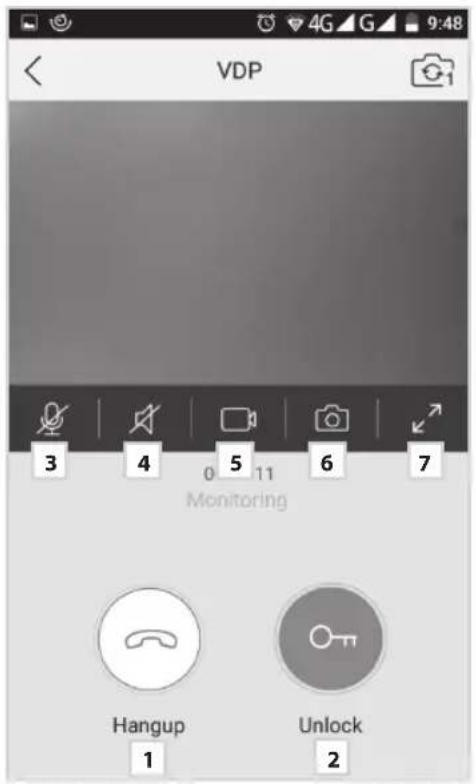

b) Ansicht aus dem Standby-Modus

Ansicht starten

Zur Anzeige können Videosequenzen oder Fotos aufgenommen werden.

Aufnahme ein/ausschalten Mikrofon einschalten/ausschalten

Bild aufnehmen Lautsprecher einschalten/auss

Ansicht beenden

c) Ankommenderanruf

Beim kommenden Anruf wird die voreingestellte Melodie abgespielt und eine Information angezeigt.

Rufannahme Bild aufnehmen

Bedienung des Türschlosses Gespräch beenden

Aufnahme ein-/ausschalten

d) Aufzeichnungen

Ins Menü mit Aufzeichnungen wechseln Einzelne Aufzeichnungen löschen

Ins Menü mit Alarmmeldungen wechseln

e) Einstellungen der Applikation

ins Menü wechseln Informationen zur Applikation

Klingelton wählen Hilfe

Alarmton wählen Applikation beenden

Schwingungen

Wartung der Anlage

Der Monitor ist wartungsarm. Es wird empfohlen, diesen je nach Verunreinigungsgrad des Geräts von Zeit zu Zeit mit einem feuchten Lappen zu reinigen.

Achtung!

Vor der Reinigung ist das Gerät durch Trennung der Versorgungsquelle in den spannungsfreien Zustand zu versetzen!

Sicherheitshinweise

• Stellen Sie den Monitor nicht in der Nähe von TV-Empfängern oder in einer Umgebung mit hoher Temperatur bzw. Luftfeuchtigkeit auf.
• Berühren Sie das TFT-LCD-Display nicht mit der Hand und nehmen Sie weder den Monitor noch die Kameraeinheit auseinander.
• Bei direkter Sonneneinstrahlung auf das Objektiv der Türkameraeinheit kann das Bild auf dem Videomonitor unleserlich werden.
• Schützen Sie das Gerät vor Vibrationen und lassen Sie es nicht herunterfallen.

FAQ

Die Anlage funktioniert nicht

Kontrollieren Sie die Kabelführung und den Anschluss an das Stromnetz. Falls Sie das Kabel von der Stromquelle aus verlängern, kontrollieren Sie die richtige Polarität. Messen Sie die Stromquelle mit einem Multimeter. Der Wert der Ausgangsspannung für den Verbindungsstecker beträgt 12 V DC (+/- 1 V).

Das Gerät hat kein sauberes Bild/keinen sauberen Ton, klingelt nicht

Senken Sie den Monitor oder den Türpanel ab und schließen Sie es mit einem kurzen Kabel an, damit die Störung der Leitung im Haus behoben ist. Des Weiteren kontrollieren Sie die Einstellung der Bildparameter und des Tones (Helligkeit, Kontrast, Farbe, Lautstärke).

Das Objektiv ist beschlagen

Zu dieser Erscheinung kommt es besonders in kühlen Jahreszeiten, wenn es zu einer Kondensierung durch den Einfluss der Temperaturunterschiede zwischen der Wand und der einzelnen Türstation kommt. Im Falle einer Kondensierung empfehlen wir, gründlich die Station abzutrocknen und eine Reparaturinstallation durchzuführen.

Selbsttätiges Klingeln

Selbsttätiges Klingeln entsteht durch die Bildung der Feuchtigkeit in der Kamera. Das Wasser verkürzt die Kontakte des Schlossschalters und das Gerät klingelt selbsttätig. Wir empfehlen, die Türstation abzumontieren, sie gründlich abzutrocknen und mit einem wasserabweisenden Lack für Elektronik zu besprühen.

Pfeifen (Rückkopplung)

Die Quelle für die Rückkopplung ist die Zersplitterung des Ausgangssignals der Kameraeinheit. Das Ausgangssignal wird vom Mikrofon erneut aufgenommen und nochmals verstärkt. Die Beseitigung dieser Erscheinung lässt sich durch die Senkung der Empfindlichkeit des Mikrofones und der Lautstärke des Lautsprechers im Monitor beseitigen.

Bei Türstationen, die einstellbare Teile haben, lässt sich dies durch das Drehen des Potenziometers einstellen.

Das Schloss öffnet sich nicht

Überprüfen Sie die Leitung auf Fehler.

Mithilfe eines Multimeters messen Sie die Stromspannung an den Klemmen des Schlosses. Das Schloss benötigt zum Starten eine 12 V-Stromspannung. Falls dieser Wert kleiner ist, empfehlen wir, eine stärkere Leitung für die Bedienung des Schlosses zu verwenden.

Plötzlicher Abfall der Empfindlichkeit des Mikrofones

Kontrollieren Sie die Sauberkeit der Mikrofonöffnung. Eventuell reinigen Sie diese mit einem dünnen, stumpfen Gegenstand. Bei unsachgemäßem Umgang kann das Mikrofon beschädigt werden!

Das Gerät kommuniziert nicht mit dem Netzwerk oder kann nicht gekoppelt werden

Überprüfen Sie die Verfügbarkeit des Netzwerks, ev. setzen Sie das Gerät zurück (gem. Punkt 4) und verbinden Sie es mit dem Netzwerk erneut.

Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die jeweiligen Sammelstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf üblichen Mülldeponien gelagert werden, können Gefahrstoffe ins Grundwasser erkern und in den Lebensmittelumlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben.

Hiermit erklärt, EMOS spol. s r. o. dass der Funkanlagentyp EM-101WIFI (H2014) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download.
