Typ produktu	Barevná sada videotelefonu
Značka	Emos
Model	H2014
Displej monitoru	Barevný TFT LCD
Reproduktor	Vestavěný
Mikrofon	Vestavěný
Ovládání zámku dveří	Ano (tlačítko na monitoru)
Ovládání brány	Ano (tlačítko na monitoru)
Nastavení hlasitosti vyzvánění	Ano
Výběr vyzvánění	Ano (více melodií)
Nastavení jasu obrazu	Ano
Nastavení barev obrazu	Ano
Nastavení hlasitosti hovoru	Ano
Napájení monitoru	230 V AC / 50 Hz přes adaptér (12 V DC výstup)
Napájení jednotky dveřní kamery	Napájeno kabelem z monitoru
Vzdálený přístup	Přes aplikaci VDP (iOS/Android)
Požadavek na Wi-Fi	Síť 2,4 GHz
Doporučený kabel	FTP CAT.5 nebo CAT.6 (až 50 m)
Obsah balení	Monitor, montážní rám, jednotka dveřní kamery, šrouby
Údržba	Otřete vlhkým hadříkem (vypnuto)
Bezpečnostní opatření	Vyhněte se vysokým teplotám, vlhkosti, přímému slunci; nerozebírejte

Často kladené otázky - H2014 Emos

Co mám dělat, když zařízení nefunguje?

Zkontrolujte kabely a připojení napájení. Pokud byl použit prodlužovací kabel, ověřte polaritu. Změřte výstup adaptéru pomocí multimetru; měl by být 12 V DC (+/- 1 V).

Obraz nebo zvuk je neostrý, nebo zařízení nezvoní. Co mohu zkontrolovat?

Odpojte monitor nebo dveřní panel a připojte pomocí krátkého kabelu, abyste vyloučili vadný vodič. Poté upravte nastavení jasu, kontrastu, barev a hlasitosti.

Proč se zamlžuje čočka kamery?

Kondenzace vzniká v chladném počasí kvůli rozdílu teplot. Jednotku důkladně osušte a upravte instalaci pro lepší větrání.

Můj videotelefon zvoní spontánně. Co to způsobuje?

Vlhkost vnikající do kamery může zkratovat spínač zámku. Demontujte dveřní jednotku, osušte ji a nastříkejte vodoodpudivým prostředkem pro elektroniku.

Je slyšet vysoký zvuk (feedback). Jak to opravit?

Feedback vzniká, když reproduktor dveří zachytí zvuk z mikrofonu. Snižte citlivost mikrofonu a hlasitost reproduktoru. Použijte potenciometry na nastavitelných dveřních jednotkách.

Zařízení neodemkne zámek dveří. Co mám zkontrolovat?

Ujistěte se, že kabeláž je neporušená. Změřte napětí na svorkách zámku pomocí multimetru; mělo by být 12 V. Pokud je napětí nízké, použijte silnější vodiče.

Citlivost mikrofonu náhle klesla. Jak ji obnovit?

Zkontrolujte otvor mikrofonu, zda není znečištěný, a jemně jej vyčistěte tenkým tupým předmětem. Dávejte pozor, abyste mikrofon nepoškodili.

Mé zařízení se nemůže připojit k síti nebo párování selhává. Co mohu udělat?

Zkontrolujte připojení k síti. Pokud automatické párování selže, resetujte zařízení podržením tlačítka klíče po dobu 5 sekund a vypnutím a zapnutím napájení.

Jak mohu sdílet přístup k mému videotelefonu s jiným uživatelem?

V aplikaci VDP přejděte do nastavení zařízení a klepněte na "sdílení zařízení". Zobrazí se QR kód; druhý uživatel jej naskenuje svým mobilním zařízením a získá přístup.

Jak resetovat zařízení do továrního nastavení?

Stiskněte a podržte tlačítko klíče po dobu 5 sekund při odpojování a opětovném připojení napájení.

NÁVOD K OBSLUZE H2014 Emos

montážní rámeček pro videotelefon 1 ks

dveřní kamerová jednotka 1 ks

upevňovací šrouby

Technický popis monitoru

viz obr. 2

Popis:

1 – reproduktor	7 – hlasitost melodie
2 – náhled	8 – volba vyzvánění
3 – ovládání dveřního zámku	9 – jas obrazu
4 – ovládání brány	10 – barva obrazu
5 – příjem/ukončení hovoru	11 – hlasitost hovoru
6 – mikrofon

Instalace

Určení místa instalace monitoru

Zvolte místo na instalaci přístroje i s ohledem na vedení kabelů. Doporučuje se umístění přístroje cca ve výšce očí uživatele.

Instalace montážního rámečku pod videotelefon

Na místo montáže přiložte držák, naznačte si místa montážních otvorů a vyvrtejte je. Uprostřed držáku je nutno vytvořit dostatečně velký otvor pro přivedení kabelů k monitoru (kabel od kamery, kabel napájecího zdroje, atd.). Připevněte držák pomocí šroubů, případně použijte hmoždinky.

Připojení kabelů

Dveřní kamerovou jednotku připojte k monitoru kabelem, který na obou zařízeních zasuňte do popsanych svorek.

Zavěšení monitoru

Monitor mírně přitlačte k držáku tak, aby výstupky zapadly do děr na zadní straně monitoru. Mirným zatlačením monitoru směrem dolů dojde k jeho upevnění.

Zapojení přístroje do sítě

Přívodní kabel zapojte do sítě, která vyhovuje parametrům přístroje 230 V/50 Hz.

Způsob montáže dveřní kamerové jednotky

viz obr. 3

1. Vyšroubujte šroub na spodní straně a vysuňte dveřní kamerovou jednotku ze stříšky.
2. Zvolte vhodné místo pro montáž a zde připevněte krycí stříšku.
3. Připojenou dveřní kamerovou jednotku přišroubujte pomocí přiložených šroubů ke krycí stříšce.

Montáž dveřní kamerové jednotky na omítce

Mezi zeda dveřní kamerovou jednotku naneste vrstvu silikonu, která zamezí vnikání vlhka. Silikon by měl být na horní a bočních stěnách. Spodní strana musí být volná pro odchod vlhkého vzduchu.

Parametry propojovacího vedení

Do vzdálenosti 50 m doporučujeme kvalitní stíněný kabel FTP CAT.5 (optimálně CAT.6).

Nad 50 m doporučujeme konzultaci s technickou podporou.

Jednotlivé vodiče připojujte v párech, do shodně očíslovaných svorek videotelefonu a kamerové jednotky.

Stínění kabelu je nutno na obou stranách připojit na svorku č.2 (GND).

Propojovací kabel nesmí být veden v souběhu s vedením 230/380 V AC.

Obsluha zařízení

Pro zazvonění a vyvolání obrazu na videotelefonu stiskněte tlačitko na dveřní kamerové jednotce.

Pro prijetí hovoru stiskněte na monitoru tlačítko

Pro okamžité vyvolání obrazu z dveřní kamerové jednotky stiskněte tlačitko

Pro přivedení impulzu pro elektrický zámek a bránu stiskněte jedno z uvedených tlačítek.

Obsluha aplikace pro vzdálený přístup

1. Stažení aplikace

Aplikaci stáhněte na Google Play, či Apple store. Název: VDP

VDP

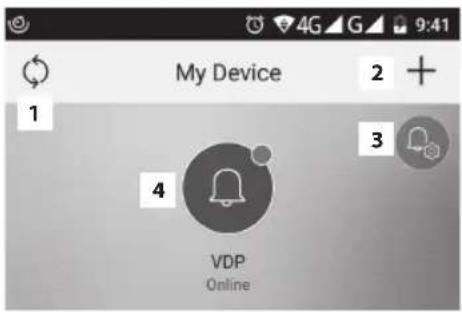

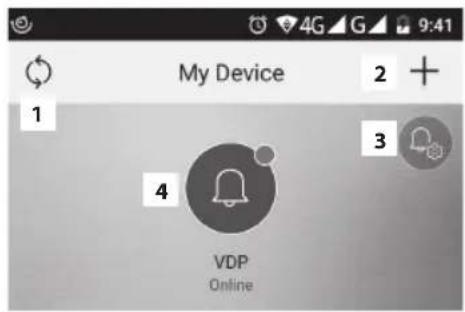

2. Přidání nového zařízení

a) spárování nového zařízení

Na úvodní obrazovce klikněte na ikonu. Zvolte dle obrázku model připojovaného zařízení.

b) prídání sdíleného zařizení (zařizení je již jiným uživatelem prídáno a používáno)

Na úvodní obrazovce klikněte na ikonu. Načtěte QR kód z displeje uživatele, který hodlá sdílet již dříve nastavený přístup k danému zařízení.

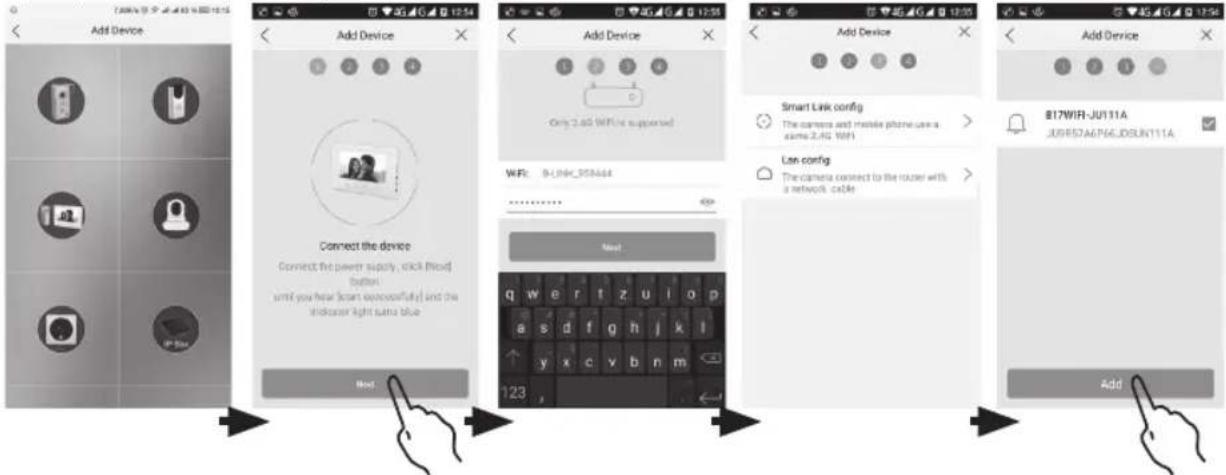

3. Spárování zařízení s domácí sítí

a) Mobilní telefon nebo tablet připojte k domácí síti. (Wi-Fi pouze 2,4 GHz).
b) zvolení správného modelu připojovaného zařízení dle obrázku (monitor s kamerovou jednotkou) zadejte přístupové údaje k síti (název Wi-Fi sitě a přístupové heslo).
c) Zvolte metodu „smart konfigurace“.
d) úspěšném spárování je nutno zadat jméno a heslo (výchozí: admin/admin).
e) Při prvním spojení je nutno výchozí heslo změnit.

4. Neúspěšné automatické spárování

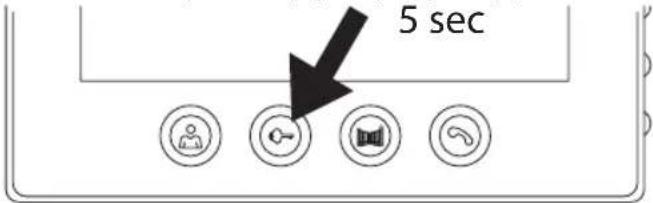

Pokud je automatické spárování neúspěšné, je nutné provést reset zařízení do továrních hodnot stiskem tlačitka s ikonou klíče na dobu 5 vteřin a provést odpojení a připojení napájení.

5. Význam ikon v aplikaci

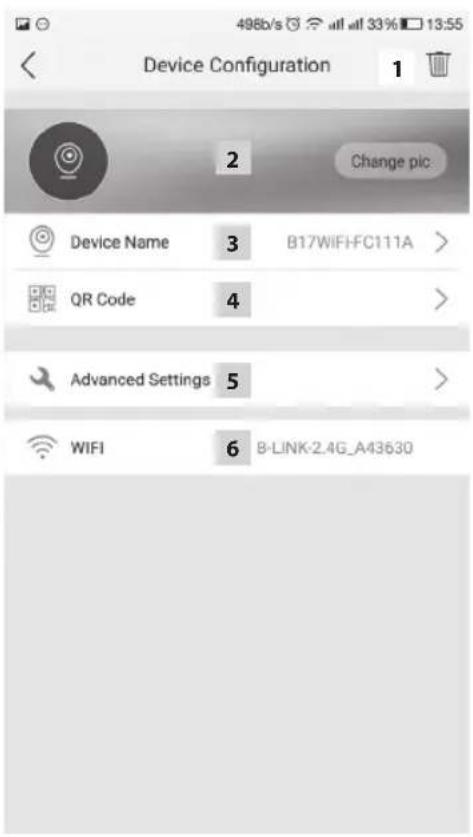

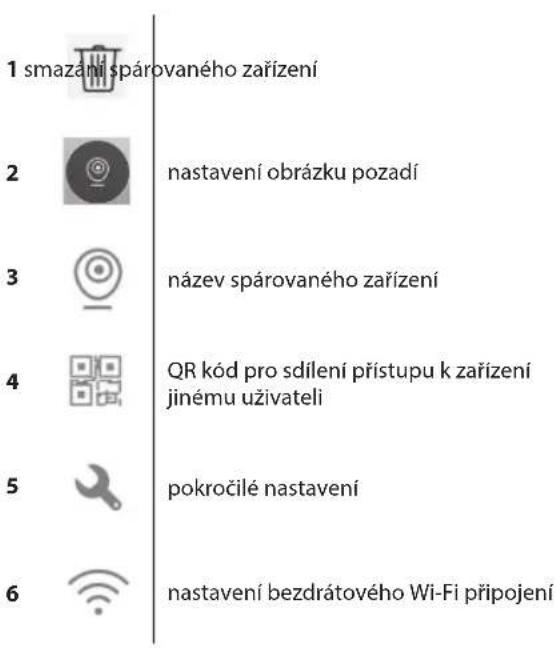

a) Nastavení zařízení

vstup do menu

změna názvu zařízení

V této položce lze zvolit melodii, která se bude přehrávat při zazvonění. Pro každý panel lze nastavit jinou melodii a rozlišit tak, který vstup je právě aktivován.

sdílení zařízení

Po kliknutí se zobrazí QR kód pro snadné nastavení panelu v dalších mobilních zařízeních. Na druhém zařízení následně provedete načtení QR kódu. Tak dojde ke snadnému nastavení, bez nutnosti provést celý párovací proces.

b) Náhled z pohotovostního režimu

spuštění náhledu

Po zobrazení lze provádět záznam videosekvencí, či pořizovat fotografie.

zapnutí/vypnutí nahrávání zapnutí/vypnutí mik

pořízení snímku zapnutí/vypnutí reproduktoru

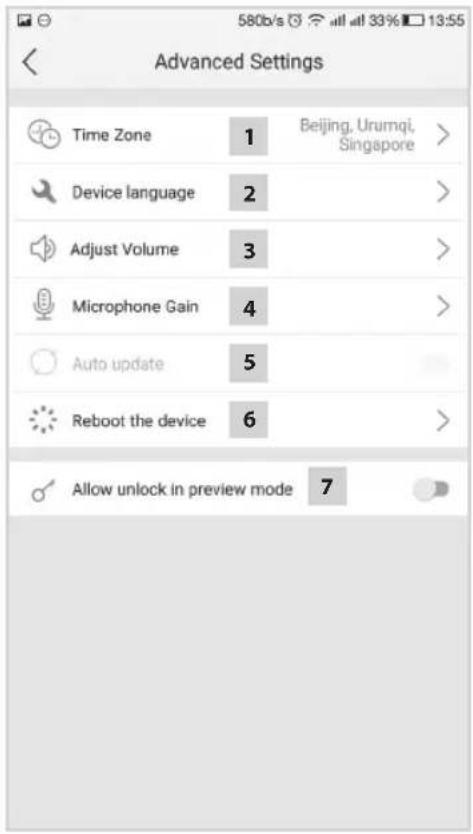

1 nastavení časového pásma

2

nastavení jazyku aplikace

3

nastavení hlasitosti reproduktoru kamerové jednotky

4

nastavení citlivosti mikrofonu kamerové jednotky

5

automatický update systému

6

restart zařízení

7

povolení obsluhy zámku a pojezdu brány při funkci náhledu

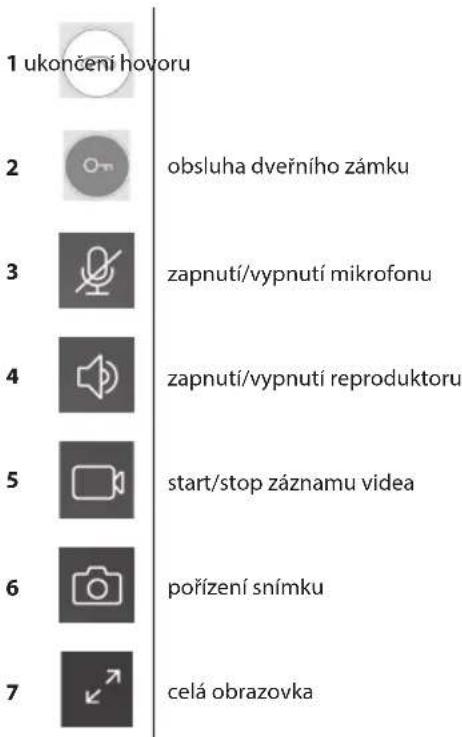

c) Příchozí hovor

Při příchozím hovoru hraje přednastavená melodie a zobrazí se informace.

příjem hovoru pořízení snímku

obsluha dveřního zámku ukončení hovoru

zapnutí/vypnutí nahrávání

d) Záznamy

vstup do menu se záznamy mazaní jednotlivých záznamů

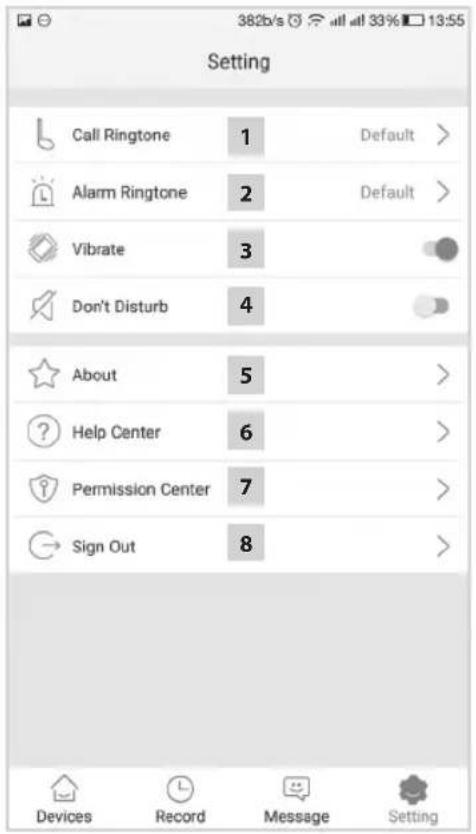

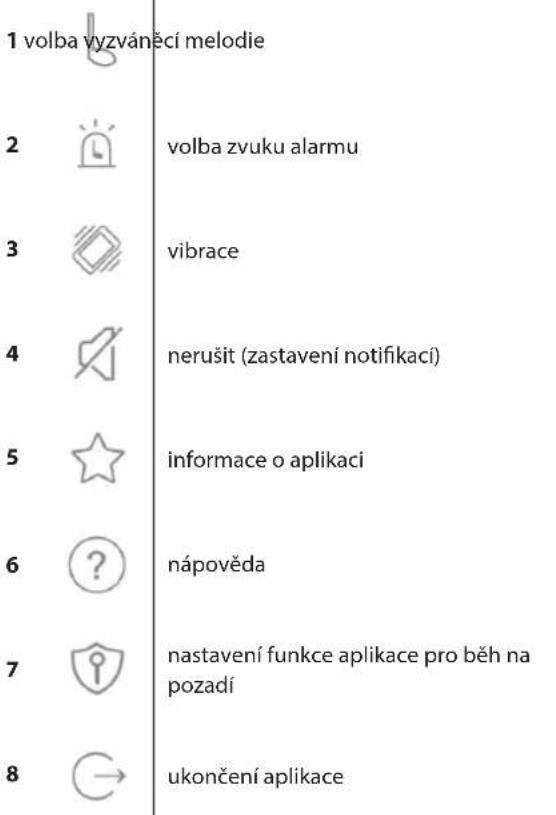

e) Nastavení aplikace

vstup do menu informace o aplikaci

volba vyzváněcí melodie nápověda

volba melodie alarmu ukončení aplikace

vibrace

Údržba zařízení

Monitor je nenáročný na údržbu. Doporučuje se občas, podle stupně znečištění přístroje, otřít jej vlhkým hadříkem.

Pozor!

Přístroj je nutno před čištěním uvést do beznapětového stavu odpojením napájení!

Bezpečnostní upozornění

• Monitor neumístujte v blízkosti TV přijímačů, nebo v prostředí s vysokou teplotou, či vlhkostí.
• Nedotýkejte se rukou TFT LCD displeje, monitor, ani dveřní kamerovou jednotku nerozebírejte.
• Při přímém slunečním svitu do objektivu dveřní kamerové jednotky se obraz na videomonitoru může stát nečitelným.
• Přístroj nevystavujte vibracím a pádům.

FAQ

Zařízení nefunguje

Zkontrolujte kabelové vedení a zapojení zdroje do sitě. Pokud kabel ze zdroje prodlužujete, zkontrolujte správnou polaritu. Zdroj změřte multimetrem. Hodnota výstupního napětí na konektoru je 12 V DC (+/- 1 V).

Zařízení nemá čistý obraz/žvuk, nezvoní

Monitor, či dveřní panel svěste a propojte krátkým kabelem pro vyloučení přerušení vodiče v domě. Dále zkontrolujte nastavení parametrů obrazu a zvuku (jas, kontrast, barvu, hlasitost).

Objektiv se rosí

K tomuto jevu dochází zejména v chladném období, kdy ke kondenzaci dochází vlivem rozdílu teplot mezi zdí a samotnou dveřní stanici. V případě kondenzace doporučujeme důkladně stanici vysušit a provést úpravu instalace.

Samovolné vyzvánění

Samovolné vyzvánění způsobuje vniknutí vlhkosti do kamery. Voda zkratuje kontakty spínače zámku a přístroj zvoní samovolně. Doporučujeme odmontovat dveřní stanici, důkladně ji vysušit a nastříkat vodoodpudivým lakem na elektroniku.

Pískání (zpětná vazba)

Zdrojem zpětné vazby je tříštění vystupujícího zvuku dveřní kamerové jednotky. Zvuk se vrací do mikrofonu, kde se dále zesiluje. Odstranění tohoto jevu lze provést snížením citlivosti mikrofonu a hlasitosti reproduktoru monitoru. U dveřních stanic, které mají nastavitelné členy, lze toto nastavit pootočením potenciometrů.

Neotevírá zámek

Překontrolujte celistvost vedení.

Pomocí multimetru změřte napětí na svorkách zámku. Zámek potřebuje pro spouštění napětí 12 V. Pokud je tato hodnota nižší, doporučujeme použít silnější vodiče pro ovládání zámku.

Náhlý pokles citlivosti mikrofonu

Zkontrolujte čistotu otvoru pro mikrofon, případně jej tenkým tupým předmětem lehce pročistěte. Při neopatrném postupu hrozí poškození mikrofonu!

Zařízení nekomunikuje se sítí nebo nelze spárovat

Provedte kontrolu a dostupnost sitě, popřípadě resetujte zařízení (dle bodu č. 4) a provedte opětovné spárování se sítí.

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadku, nebezpečné látky mohou prosakovat do podzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví.

Tímto EMOS spol. s r. o. prohlašuje, že typ rádiového zařízení EM-101WIFI (H2014) je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na těchto internetových stránkách http://www.emos.eu/download.

1 ks dverná kamerová jednotka

upevňovacie skrutky

Technický popis monitora

pozri obr. 2

Popis:

5. Význam ikon v aplikácii

5 štart/stop záznamu video

automatický update systému

reštart zariadenia

povolenie obsluhy zámku a pojazdu brány pri funkcii náhl'adu

Po kliknutí sa zobrazí QR kód pre jednoduché nastavenie panelu v dálších mobilných zariadeniach. Na druhom zariadení následne vykonáte načítanie QR kódu. Tak dôjde k jednoduchému nastaveniu, bez nutnosti vykonať celý párovací proces.

vstup do menu so záznamami vymazanie jednotlivých záznamov

Skontrolujte káblové vedenia a zapojenia zdroja do siete. Ak kábel zo zdroja predlžujete, skontrolujte správnu polaritu. Zdroj zmerajte multimetrom. Hodnota výstupného napätia na konektore je 12 V DC (+/- 1 V).

Zariadenie nemá čistý obraz / zvuk, nezvoní

Monitor, či dverný panel zveste a prepojte krátkym káblom pre vylúčenie prerušenia vodiča v dome. Ďalej skontrolujte nastavenie parametrov obrazu a zvuku (jas, kontrast, farbu, hlasitost).

Objektív sa rosí

Samovolné vyzváňanie

Náhly pokles citlivosti mikrofónu

Skontrolujte čistotu otvoru pre mikrofón, pripadne ho tenkým tupým predmetom lahko prečistite. Pri neopatnom postupe hrozí poškodenie mikrofónu!

Zariadenie nekomunikuje so sietou alebo nejde spárovat
