Typ produktu	Sada farebného videovrátnika
Značka	Emos
Model	H2014
Displej monitora	Farebný TFT LCD
Reproduktor	Vstavaný
Mikrofón	Vstavaný
Ovládanie zámku dverí	Áno (tlačidlom na monitore)
Ovládanie brány	Áno (tlačidlom na monitore)
Nastavenie hlasitosti zvonenia	Áno
Výber melódie zvonenia	Áno (viac melódií)
Nastavenie jasu obrazu	Áno
Nastavenie farieb obrazu	Áno
Nastavenie hlasitosti reči	Áno
Napájanie monitora	230 V AC / 50 Hz cez adaptér (12 V DC výstup)
Napájanie dverovej kamery	Napájaná káblom z monitora
Vzdialený prístup	Cez aplikáciu VDP (iOS/Android)
Požiadavka Wi-Fi	Sieť 2,4 GHz
Odporúčaný kábel	FTP CAT.5 alebo CAT.6 (do 50 m)
Obsah balenia	Monitor, montážny rám, dverová kamera, skrutky
Údržba	Utrieť vlhkou handričkou (vypnuté napájanie)
Bezpečnostné opatrenia	Vyhýbajte sa vysokej teplote, vlhkosti, priamemu slnku; nerozoberajte

Často kladené otázky - H2014 Emos

Čo mám robiť, ak zariadenie nefunguje?

Skontrolujte káble a pripojenie napájania. Ak bol použitý predlžovací kábel, overte polaritu. Zmerajte výstup adaptéra multimetrom; mal by byť 12 V DC (+/- 1 V).

Obraz alebo zvuk je nejasný, alebo zariadenie nezvoní. Čo môžem skontrolovať?

Odpojte monitor alebo dverový panel a pripojte ho krátkym káblom, aby ste vylúčili chybný vodič. Potom nastavte jas, kontrast, farby a hlasitosť.

Prečo sa šošovka kamery zahmlieva?

Kondenzácia vzniká v chladnom počasí v dôsledku teplotného rozdielu. Dôkladne vysušte jednotku a upravte inštaláciu na zlepšenie vetrania.

Môj interkom zvoní spontánne. Čo to spôsobuje?

Vlhkosť prenikajúca do kamery môže skratovať spínač zámku. Demontujte dverovú jednotku, vysušte ju a nastriekajte vodoodpudivý prostriedok na elektroniku.

Ozýva sa vysoký piskot (spätná väzba). Ako to opraviť?

Spätná väzba vzniká, keď mikrofón zachytí zvuk z reproduktora dverí. Znížte citlivosť mikrofónu a hlasitosť reproduktora. Použite potenciometre na nastaviteľných dverových jednotkách.

Zariadenie neotvára zámok dverí. Čo mám skontrolovať?

Uistite sa, že kabeláž je neporušená. Zmerajte napätie na svorkách zámku multimetrom; malo by byť 12 V. Použite hrubšie vodiče, ak je napätie nízke.

Citlivosť mikrofónu náhle klesla. Ako ju obnoviť?

Skontrolujte otvor mikrofónu na nečistoty a jemne ho očistite tenkým tupým predmetom. Dávajte pozor, aby ste mikrofón nepoškodili.

Moje zariadenie sa nemôže pripojiť k sieti alebo párovanie zlyháva. Čo môžem urobiť?

Skontrolujte pripojenie k sieti. Ak automatické párovanie zlyhá, resetujte zariadenie podržaním tlačidla na 5 sekúnd a cyklom napájania.

Ako môžem zdieľať prístup k môjmu interkomu s iným používateľom?

V aplikácii VDP prejdite do nastavení zariadenia a klepnite na „zdieľanie zariadenia”. Zobrazí sa QR kód; druhý používateľ ho naskenuje svojím mobilným zariadením a získa prístup.

Ako resetovať zariadenie na výrobné nastavenia?

Podržte tlačidlo na 5 sekúnd počas odpojenia a opätovného pripojenia napájania.

NÁVOD NA OBSLUHU H2014 Emos

CZ | Sada barevného videotelefonu

Obsah dodávky

monitor 1 ks

vstup do menu se zprávami o alarmu

SK | Sada farebného videotelefónu

Obsah dodávky

1 ks monitor

1 ks montážny rámček pre videotelefón

1 – reproduktor 7 – hlasitost melódie
2 – náhl'ad 8 – vol'ba vyzváňanie
3 – ovládanie dverného zámku 9 – jas obrazu
4 – ovládanie brány 10 – farba obrazu
5 – príjem/ukončenie hovoru 11 – hlasitost hovoru
6 - mikrofón

Inštalácia

Určenie miesta inštalácie monitor

Zvolte miesto na inštaláciu prístroja aj s ohľadom na vedenie káblov. Odporúča sa umiestnenie prístroja cca vo výške očí užívatela.

Inštalácia montážneho rámčeka pod videotelefón

Na miesto montáže priložte držiak, naznačte si miesta montážnych otvorov a vyvítajte ich. Uprostred držiaku je nutné vytvorit dostatočne velký otvor pre privedenie káblov k monitoru (kábel od kamery, kábel napájacieho zdroja atd.). Pripevnite držiak pomocou skrutiek, prípadne použite hmoždinky.

Pripojenie káblov

Dvernú kamerovú jednotku pripojte k monitoru káblom, ktorý na oboch zariadeniach zasuňte do popísaných svoriek.

Zavesenie monitora

Monitor mierne pritlačte k držiaku tak, aby výstupky zapadli do dier na zadnej strane monitora. Miernym zatlačením monitoru smerom nadol dôjde k jeho upevneniu.

Zapojenie prístroja do siete

Prívodný kábel zapojte do siete, ktorá vyhovuje parametrom prístroja 230 V/50 Hz.

Spôsob montáže dvernej kamerovej jednotky

pozri obr. 3

1. Vyskrutkujte skrutku na spodnej strane a vysuňte dvernú kamerovú jednotku z hliníkovej striešky.
2. Zvolte vhodné miesto pre montáž a tu pripevnite kryciu striešku.
3. Pripojenú dverné kamerovú jednotku priskrutkujte pomocou priložených skrutiek ku krycej strieške.

Montáž dvernej kamerovej jednotky na omietke

Medzi stenu a dvernú kamerovú jednotku naneste vrstvu silikónu, ktorá zamedzí vnikaniu vlhka. Silikón by mal byť na hornej a bočných stenách. Spodná strana musí byť volná pre odchod vlhkého vzduchu.

Parametre prepojovacieho vedenia

Do vzdialenosti 50 m odporúčame kvalitný tienený kábel FTP CAT.5 (optimálne CAT.6). Nad 50 m odporúčame konzultáciu s technickou podporou.

Jednotlivé vodiče pripájajte v pároch, do zhodne očíslovaných svoriek videotelefónu a kamerovej jednotky. Tienenie kábla je nutné na oboch stranách pripojiť na svorku č. 2 (GND).

Prepojovací kábel nesmie byt vedený v súbehu s vedením 230/380 V AC.

Obsluha zariadenia

Pre zazvonenie a vyvolanie obrazu na videotelefóne stlačte tlačidlo na dvernej kamerovej jednotke.

Pre prijatie hovoru stlačte na monitore tlačidlo.

Pre okamžité vyvolanie obrazu z dvernej kamerovej jednotky stlačte tlačidlo.

Pre privedenie impulzu pre elektrický zámok a bránu stlačte jedno z uvedených tlačidiel.

Obsluha aplikácie pre vzdialený prístup

1. Stiahnutie aplikácie

Aplikáciu stiahnite na Google Play, či Apple store.

Názov: VDP

VDP

2. Pridanie nového zariadenia

a) spárovanie nového zariadenia

Na úvodnej obrazovke kliknite na ikonu.

Zvolte podla obrázku model pripájaného zariadenia.

b) pridanie zdiel'aného zariadenia (zariadenie je už iným užívatel'om pridané a používané)

Na úvodnej obrazovke kliknite na ikonu.

Načítajte QR kód z displeja užívatel'a, ktorý chce zdiel'at' už skôr nastavený prístup k danému zariadeniu.

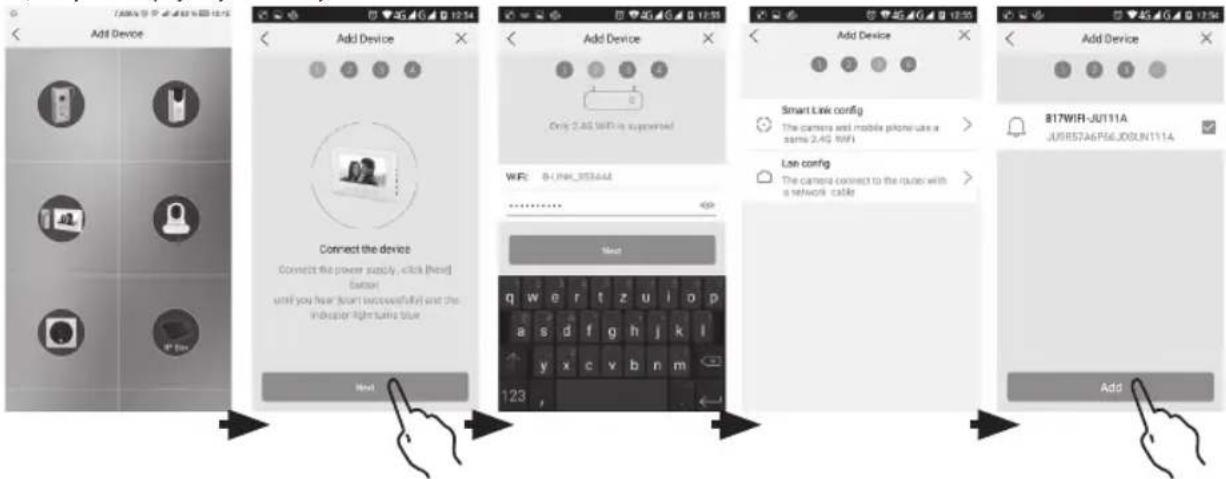

3. párovanie zariadenia s domácou sietou

a) Mobilný telefón alebo tablet pripojte k domácej sieti. (Wi-Fi iba 2,4 GHz).
b) Po zvolení správneho modelu pripojovaného zariadenia podľa obrázku (monitor s kamerovou jednotkou) zadajte prístupové údaje k sieti (názov Wi-Fi siete a prístupové heslo).
c) Zvolte metódu „smart konfigurácie“.

d) Po úspešnom spárovaní je nutné zadať meno a heslo (predvolené: admin/admin).
e) Pri prvom spojení je nutné východiskové heslo zmenit.

4. Neúspešné automatické spárovanie

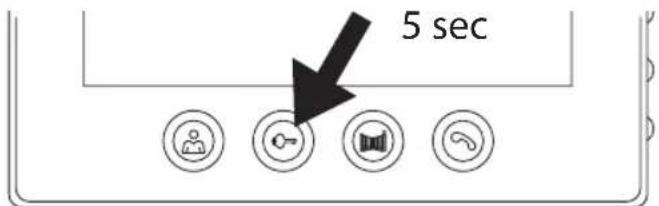

Ak je automatické spárovanie neúspešné, je nutné vykonať reset zariadenia do továrenských hodnôt stlačením tlačidla s ikonou klúča na dobu 5 sekúnd a vykonať odpojenie a pripojenie napájania.

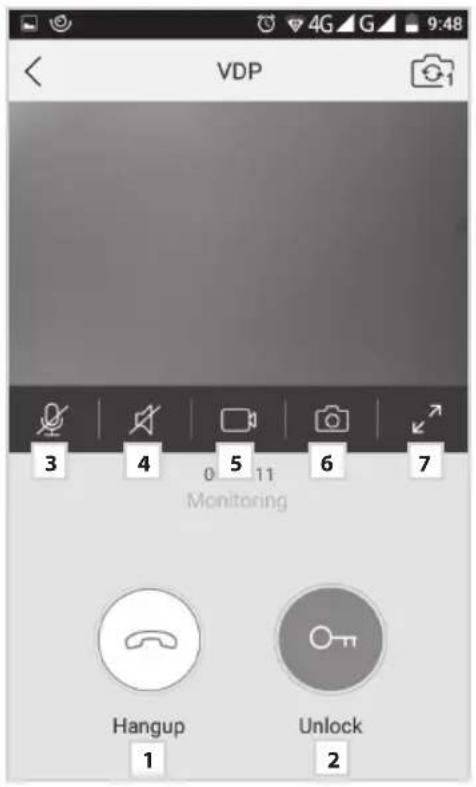

1 ukončenie hovoru

2 obsluha dverného zámku

3 zapnutie/vypnutie mikrofónu

4 zapnutie/vypnutie reproduktora

6 vyhotovenie snímky

7 celá obrazovka

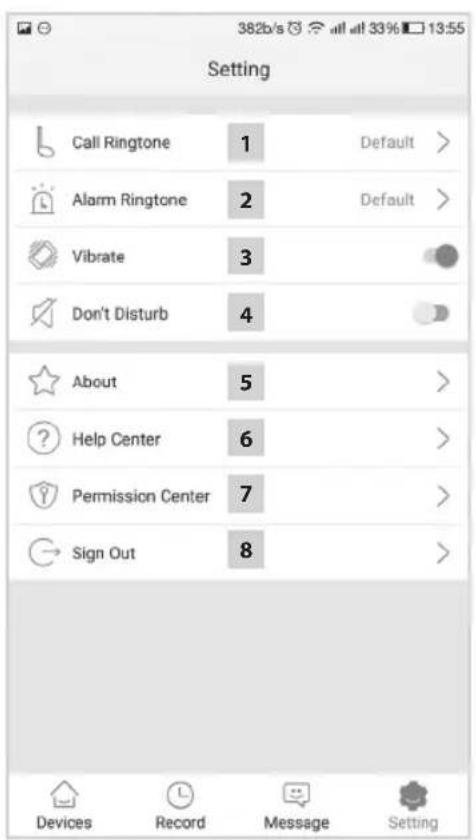

1 vol'ba vyzváňacej melódie

2 vol'ba zvuku alarmu

3 vibrácie

4 nerušit' (zastavenie notifikácií)

5 informácie o aplikácii

6 (?) nápoveda

7 nastavenie funkcie aplikácie pre beh na pozadí

8 (→ ukončenie aplikácie

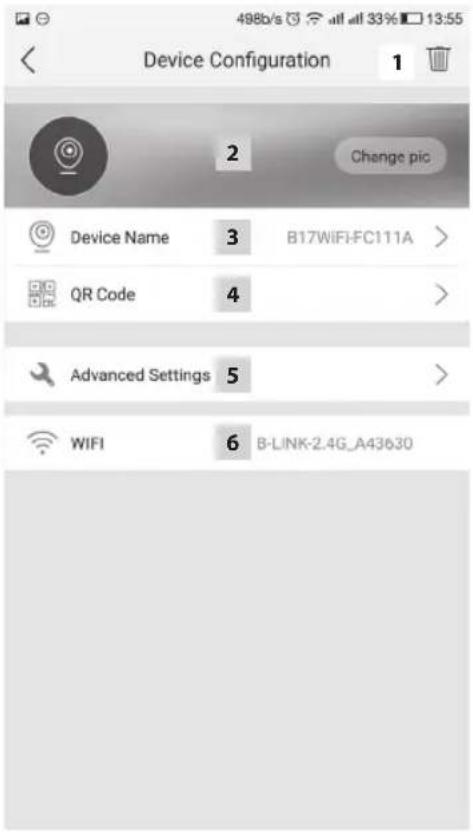

1 zmazanie spárovaného zariadenia
2
3
4
5
6
nastavenie obrázku pozadia
názov spárovaného zariadenia
QR kód pre zdiel'anie prístupu k zariadeniu inému používatel'ovi
pokročilé nastavenia
nastavenie bezdrôtového Wi-Fi pripojenia

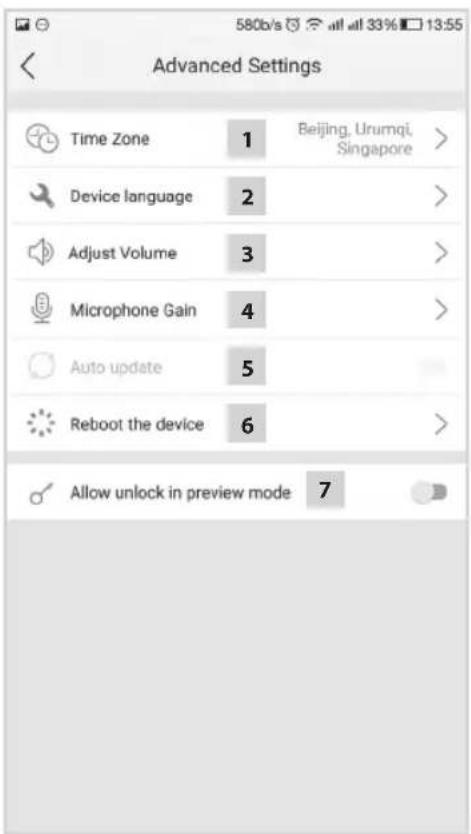

1

2

3

4

5

6

7

nastavenia jazyka aplikácie

nastavenie hlasitosti reproduktora kamerovej jednotky

nastavenie citlivosti mikrofónu kamerovej jednotky

6. Obsluha aplikácie

a) Nastavenie zariadenia

vstup do menu

zmena názvu zariadenia

V tejto položke je možné zvolit melódiu, ktorá sa bude prehrávať pri zazvonení. Pre každý panel možno nastaviť inú melódiu a rozlíšít tak, ktorý vstup je práve aktivovaný.

Zdiel'anie zariadenia

b) Náhlad z pohotovostného režimu

spustenie náhl'adu

Po zobrazení je možné vykonávať záznam videosekvencii, či zhotovovať fotografie.

zapnutie/vypnutie nahrávania zapnutie/vypnutie mikrofónu

vyhotovenie snímky zapnutie/vypnutie reprodu

ukončenie náhladu

c) Prichádzajúci hovor

Pri prichádzajúcom hovore hrá prednastavená melódia a zobrazia sa informácie.

príjem hovoru vyhotovenie snímky

obsluha dverného zámku ukončenie hovoru

zapnutie/vypnutie nahrávania

d) Záznamy

vstup do menu so správami o alarmu

e) Nastavenie aplikácie

vstup do menu informácie o aplikácii

volba vyzváňacej melódie nápoveda

volba melódie alarmu ukončenie aplikácie

vibrácie

Údržba zariadenia

Monitor je nenáročný na údržbu. Odporúča sa občas, podľa stupňa znečistenia prístroja, utriet ho vlhkou handričkou.

Pozor!

Prístroj je nutné pred čistením uviest do beznapătového stavu odpojením napájania!

Bezpečnostné upozornenie

• Monitor neumiestňujte v blízkosti TV prijímačov, alebo v prostredí s vysokou teplotou, či vlhkostou.
• Nedotýkajte sa rukou TFT LCD displeja, monitor, ani dvernú kamerovú jednotku nerozoberajte.
• Pri priamom slnečnom svite do objektívu dvernej kamerovej jednotky sa obraz na videomonitore môže stať nečitatelným.
• Prístroj nevystavujte vibráciám a pádom.

FAQ

Zariadenie nefunguje

K tomuto javu dochádza najmä v chladnom období, kedy ku kondenzácii dochádza vplyvom rozdielu teplôt medzi stenou a samotnou dvernou stanicou. V prípade kondenzácie odporúčame dôkladne stanicu vysušit a vykonať úpravu inštalácie.

Samovolné zvonenie spôsobuje vniknutie vlhkosti do kamery. Voda skratuje kontakty spínača zámku a prístroj zvoní samovolne. Odporúčame odmontovať dvernú stanicu, dôkladne ju vysušiť a nastriekať vodeodpudivým lakom na elektroniku.

Pískanie (spätná väzba)

Zdrojom spätnej väzby je trieštenie vystupujúceho zvuku dvernej kamerovej jednotky. Zvuk sa vracia do mikrofónu, kde sa d'alej zosilňuje. Odstránenie tohto javu možno vykonať znížením citlivosti mikrofónu a hlasitosti reproduktora monitora. U dverných staníc, ktoré majú nastavitelné časti, je možné toto nastavit pootočením potenciometrov.

Neotvára zámok

Prekontrolujte celistvost vedenia.

Pomocou multimetra zmerajte napätie na svorkách zámku. Zámok potrebuje pre spúšťanie napätie 12 V. Ak je táto hodnota nižšia, odporúčame použiť silnejšie vodiče pre ovládanie zámku.

Vykonajte kontrolu a dostupnosť siete, poprípade resetujte zariadenie (podľa bodu č. 4) a vykonajte opätovné spárovanie so sietou. Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triedeného odpadu. Pre aktuálne informácie o zberných miestach kontaktujte miestne úrady. Pokial’sú elektrické spotrebiče uložené na skládkach odpadkov, nebezpečné látky môžu presakovať do podzemnej vody a dostat’ sa do potravinového reťazca a poškodzovat vaše zdravie.

EMOS spol. s r. o. týmto vyhlasuje, že rádiové zariadenie typu EM-101WIFI (H2014) je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: http://www.emos.eu/download.
