Vrsta izdelka	Barvni video domofonski komplet
Znamka	Emos
Model	H2014
Prikazovalnik monitorja	Barvni TFT LCD
Zvočnik	Vgrajen
Mikrofon	Vgrajen
Upravljanje ključavnice vrat	Da (gumb na monitorju)
Upravljanje vrat	Da (gumb na monitorju)
Nastavitev glasnosti zvonjenja	Da
Izbira melodije zvonjenja	Da (več melodij)
Nastavitev svetlosti slike	Da
Nastavitev barve slike	Da
Nastavitev glasnosti govora	Da
Napajanje monitorja	230 V AC / 50 Hz preko adapterja (12 V DC izhod)
Napajanje kamere pri vratih	Napaja se preko kabla iz monitorja
Daljinski dostop	Preko aplikacije VDP (iOS/Android)
Zahteva za Wi-Fi	2,4 GHz omrežje
Priporočen kabel	FTP CAT.5 ali CAT.6 (do 50 m)
Vsebina paketa	Monitor, nosilni okvir, kamera za vrata, vijaki
Vzdrževanje	Obrišite z vlažno krpo (izklopljeno)
Varnostni ukrepi	Izogibajte se visoki temperaturi, vlagi, neposredni sončni svetlobi; ne razstavljajte

Pogosto zastavljena vprašanja - H2014 Emos

Kaj naj storim, če naprava ne deluje?

Preverite kable in priključek napajanja. Če je bil uporabljen podaljšek, preverite polarnost. Izmerite izhod adapterja s multimetrom; moral bi biti 12 V DC (+/- 1 V).

Slika ali zvok sta nejasna ali naprava ne zvoni. Kaj lahko preverim?

Odstranite monitor ali ploščo vrat in povežite s kratkim kablom, da izključite okvarjen vodnik. Nato prilagodite nastavitve svetlosti, kontrasta, barve in glasnosti.

Zakaj se leča kamere zaliva?

Kondenzacija se pojavi v hladnem vremenu zaradi temperaturne razlike. Enoto temeljito posušite in spremenite namestitev, da izboljšate prezračevanje.

Moj domofon zvoni spontano. Kaj je vzrok?

Vlaga, ki vstopi v kamero, lahko povzroči kratek stik stikala za ključavnico. Odstranite enoto vrat, jo posušite in poškropite z vodoodbojnim sredstvom za elektroniko.

Sliši se visokofrekvenčni šum (povratna zanka). Kako ga lahko odpravim?

Povratna zanka nastane, ko mikrofon zajame zvok iz zvočnika vrat. Zmanjšajte občutljivost mikrofona in glasnost zvočnika. Uporabite potenciometre na nastavljivih enotah vrat.

Naprava ne odpre ključavnice vrat. Kaj naj preverim?

Prepričajte se, da je kablovje nepoškodovano. Izmerite napetost na priključkih ključavnice s multimetrom; morala bi biti 12 V. Če je napetost nizka, uporabite debelejše vodnike.

Občutljivost mikrofona je nenadoma padla. Kako jo lahko obnovim?

Preverite odprtino mikrofona za umazanijo in jo nežno očistite s tankim, topim predmetom. Pazite, da ne poškodujete mikrofona.

Moja naprava se ne more povezati z omrežjem ali se seznanjanje ne uspe. Kaj lahko storim?

Preverite povezljivost z omrežjem. Če se samodejno seznanjanje ne uspe, ponastavite napravo tako, da za 5 sekund držite gumb tipke in izklopite ter vklopite napajanje.

Kako lahko delim dostop do svojega domofona z drugim uporabnikom?

V aplikaciji VDP pojdite v nastavitve naprave in tapnite »dodelitev naprave«. Prikaže se QR koda; drugi uporabnik jo skenira s svojo mobilno napravo, da pridobi dostop.

Kako ponastavim napravo na tovarniške nastavitve?

Pritisnite in držite gumb tipke 5 sekund, medtem ko odklopite in ponovno priključite napajanje.

NAVODILA ZA UPORABO H2014 Emos

Tehnični opis zaslona

glej sliko 2

Popis:

1 – zvočnik	7 – glasnost melodije
2 – vpogled	8 – izbira zvonjenja
3 – upravljanje vratne ključavnice	9 – svetlost slike
4 – upravljanje vrat	10 – barva slike
5 – sprejem/konec klica	11 – glasnost klica
6 – mikrofon

Namestitev

Določitev mesta za namestitev zaslona

Mesto za namestitev naprava izberite tudi glede na kabelsko napeljavo. Namestitev naprave svetujemo cca v višini oči uporabnika.

Namestitev montažnega okvira pod videodomofon

Na mesto namestitve priložite nosilec in označite mesta montažnih odprtin ter jih izvrtajte. Na sredini nosilca je treba narediti zadosti veliko odprtino za dovod kablov k zaslonu (kabel od kamere, kabel napajalnega vira). Nosilec pritrdite s pomočjo vijakov, oziroma uporabite zidne vložke.

Priključitev kablov

Kamero na zaslon priključite s kablom, ki ga na obeh koncih naprav vtaknemo v opisane sponke.

Obešenje zaslona

Zaslon rahlo pritisnemo na nosilec tako, da jezički zaskočijo v ovalne odprtine na zadnji strani zaslona. Z rahlim pritiskom zaslona navzdol pride do fiksiranja le-tega.

Priključitev naprave na omrežje

Omrežni kabel priključite na omrežje, ki ustreza parametrom naprave 230 V/50 Hz.

Način namestitve zunanje kamere

glej sliko 3

1. Vijak na spodnji strani odvijte in postajo potegnite ven iz aluminijaste strešice.
2. Izberite primerno mesto za namestitev in zaščitno strešico pritrdite tu.
3. Priključeno zunanjo enoto privijte s pomočjo priloženih vijakov na zaščitno strešico.

Namestitev zunanje enote na omet

Med steno in zunanjo postajo nanesite sloj silikona, ki prepreči pronicanje vlage pod zunanjo postajo. Silikon mora biti na gornji in stranskih stenah. Spodnja mora biti prosta za odvajanje vlažnega zraka iz prostora pod zunanjo postajo.

Parametri povezovalne napeljave

Do razdalje 20 m priporočamo kakovostni kabel UTP CAT.5 (optimalno CAT.6). Čez 50 m priporočamo, da se posvetujete s tehnično podporo.

Posamezne vodnike priključujte v parih, v ustrezno oštevilčene sponke videodomofona in kamere. Oklep kabla je treba na obeh straneh priključiti na sponko št. 2 (GND).

Povezovalni kabel ne sme biti napeljan ob napeljavi 230/380 V AC.

Upravljanje naprave

Za zvonjenje in priklic slike na videodomofonu pritisnite na tipko na zunanji kameri.

Za sprejem klica pritisnite na zaslonu na tipko

Za takojšnji priklic slike iz zunanje kamere pritisnite na tipko

Za sprožitev impulza za električno ključavnico in vrata pritisnite na eno od navedenih tipk.

Upravljanje aplikacije za oddaljen dostop

1. Prenos aplikacije

Aplikacijo naložite v Google Play, ali Apple store.

Ime: VDP

VDP

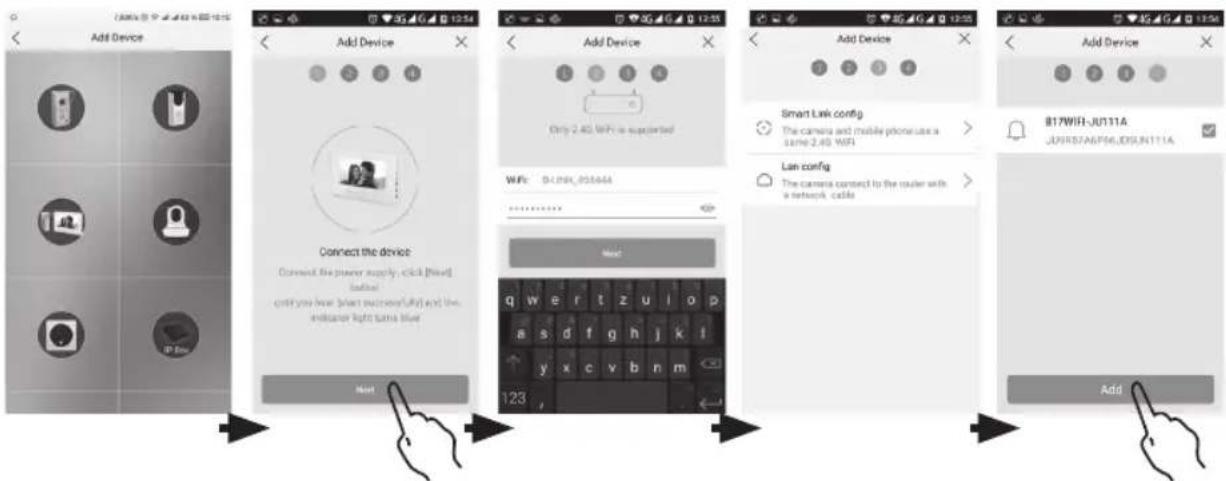

2. Dodajanje nove naprave

a) povezovanje nove naprave

Na uvodnem zaslonu kliknite na ikono. Po sliki izberite model naprave, ki jo želite priključiti.

b) dodajanje deljene naprave (napravo je že dodal drug uporabnik in se uporablja).

Na uvodnem zaslonu kliknite na ikono. Kodo QR naložite z zaslona uporabnika, ki želi deliti že prej nastavljen dostop do zadevne naprave.

3. Povezovanje naprave z domačim omrežjem

a) Mobilni telefon ali tablični računalnik priključite na domače omrežje. (Wi-Fi le 2,4 GHz).
b) Po izbiri pravilnega modela naprave, ki jo želite priključiti, po sliki (zaslon s kamero) vnesite dostopne podatke za omrežje (ime Wi-Fi omrežja in geslo za dostop).
c) Izberite metodo „smart konfiguracija“.
d) Po uspešnem povezovanju je treba vnesti ime in geslo (privzeto: admin/admin).
e) Pri prvi priključitvi je treba privzeto geslo spremeniti.

4. Neuspešno avtomatsko povezovanje

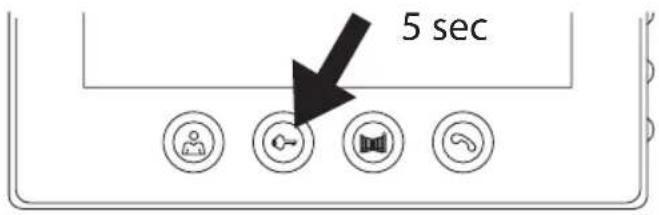

Če avtomatsko povezovanje ni uspešno, je treba izvesti ponastavitev naprave v tovarniške vrednosti s pritiskom na tipko z ikono ključa za 5 sekund in izklopiti ter priklopiti napajanje.

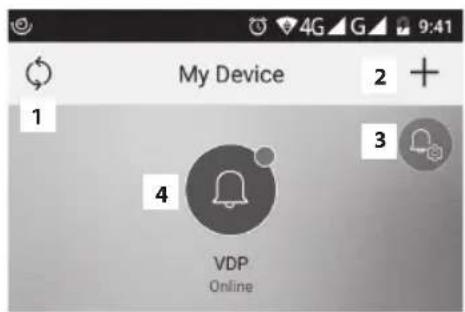

1. Pomen ikon v aplikaciji

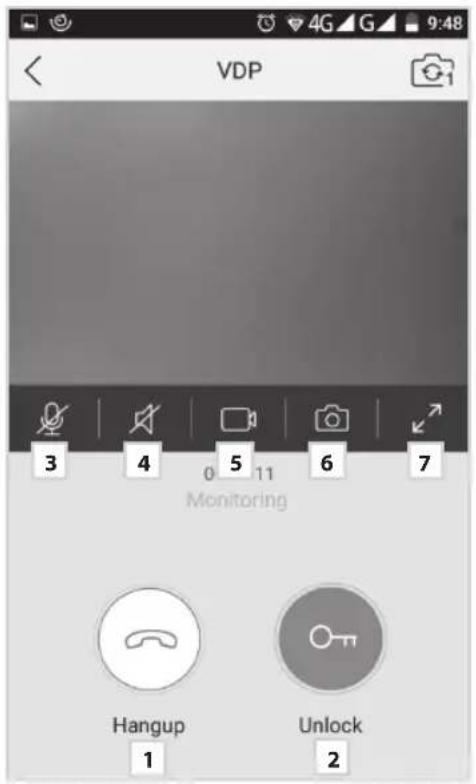

zagon vpogleda v živo

posnetki

sporočila

nastavitev aplikacije

4 vklop/izklop zvočnika

5 start/stop snemanja

6 slikanje

7 celoten zaslon

1 izbira melodije zvonjenja

2 izbira melodije alarma

3 vibracije

4 tihi način (ustavitev obvestil)

5 informacije o aplikaciji

6 ? pomoč

7 nastavitev funkcije aplikacije za delovanje v ozadju

8 → konec aplikacije

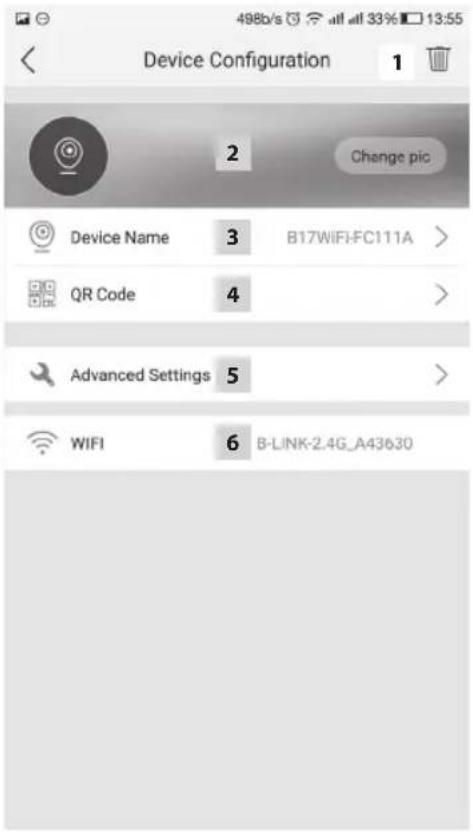

1 izbris povezane naprave

2 nastavitev slike ozadja

4 QR koda za deljenje dostopa do naprave z drugim uporabnikom

5 napredne nastavitve

6 nastavitev brezžične Wi-Fi povezave

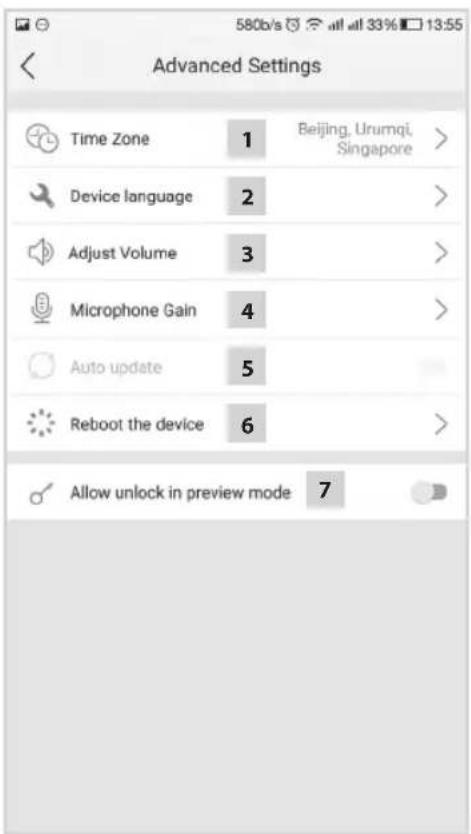

1 nastavitev časovnega pasu

2 nastavitev jezika aplikacije

3 nastavitev glasnosti zvočnika kamere

4 nastavitev občutljivosti mikrofona kamere

5 avtomatska posodobitev sistema

6 | vnovični zagon naprave

7 dovoljenje upravljanja ključavnice in pomika vrat pri funkciji vpogleda

6. Upravljanje aplikacije

a) Nastavitev naprave

vstop v meni

sprememba imena naprave

V tej postavki je možno izbrati melodijo, ki se bo predvajala pri zvonjenju. Za vsak panel se lahko nastavi druga melodija in s tem loči, kateri vhod je trenutno aktiviran.

deljenje naprave

Po kliku se prikaže koda QR za enostavno nastavitev panela v drugih mobilnih napravah. Nato na drugi napravi naložite kodo QR. S tem pride do enostavne nastavitve brez potrebe izvesti celoten povezovalni postopek.

b) Vpogled v način stanja pripravljenosti

zagon vpogleda

Po prikazu je možno snemati video posnetke, ali slike.

vklop/izklop snemanja vklop/izklop mikrofona

slikanje vklop/izklop zvočnika

konec vpogleda

c) Dohodni klic

Pri dohodnem klicu igra vnaprej nastavljena melodija in se prikaže informacija.

sprejem klica slikanje

upravljanje vratne ključavnice konec klica

vklop/izklop snemanja

d) Posnetki

vstop v meni z posnetki brisanje posameznih posnetkov

vstop v meni s sporočili o alarmu

e) Nastavitev aplikacije

vstop v meni informacije o aplikaciji

izbira melodije zvonjenja pomoč

izbira melodije alarma konec aplikacije

vibracije

Vzdrževanje naprave

Zaslon ni zahteven za vzdrževanje. Svetujemo, da ga vsake toliko časa, odvisno od stopnje umazanosti naprave, obrišete z vlažno krpo.

Pozor!

Napravo je pred čiščenjem treba preklopiti v breznapetostno stanje z izključitvijo napajanja!

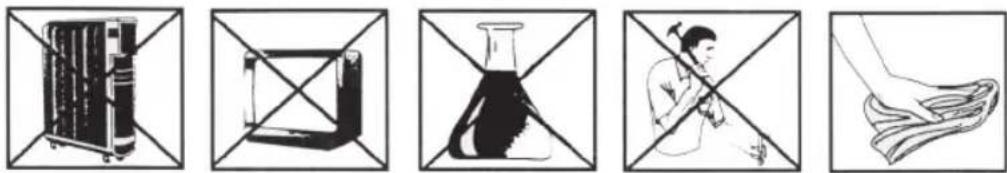

Varnostno opozorilo

- Zaslona ne nameščajte v bližini TV sprejemnikov, ali v okolju z visoko temperaturo ali vlago.

• TFT LCD zaslona se ne dotikajte z roko, zaslona, niti zunanje postaje ne razstavljajte.
• Pri neposrednem sončnem sevanju v objektiv zunanje postaje lahko slika na video zaslonu postane nečitljiva.
• Naprave ne izpostavljajte vibracijam in padcem.

FAQ

Naprava ne deluje

Preverite kabelsko napeljavo in priključitev vira na omrežje. Če kabel od vira podaljšujete, preverite pravilno polarnost. Vir izmerite z multimetrom. Vrednost izhodne napetosti na priključku je 12 V DC (+/- 1 V).

Naprava nima čiste slike/zvoka, ne zvoni

Zaslon, ali zunanjo enoto snemite in povežite s kratkim kablom, da se izključi prekinitev vodnika v hiši. Dalje preverite nastavitev parametrov slike in zvoka (jasnost, kontrast, barvo, glasnost).

Objektiv se rosi

Do tega pojava prihaja predvsem v hladnem obdobju, ko prihaja do kondenzacije zaradi razlike temperatur med steno in zunanjo postajo. V primeru kondenzacije svetujemo, da se postaja temeljito posuši in izvede sprememba namestitve.

Samovoljno zvonjenje povzroča predor vlage v kamero. Voda povzroči kratek stik na kontaktih stikala ključavnice in naprava samovoljno zvoni. Svetujemo, da zunanjo postajo odstranite, temeljito jo posušite in zaščitite s hidrofobnim lakom za elektroniku.

Piskanje (odbojni signal)

Vir odbojnega signala je drobljenje izhodnega zvoka zunanje postaje. Zvok se zdrobi in se vrača v mikrofon, kjer se naprej povečuje.

Odstranitev tega pojava se lahko izvede z znižanjem občutljivosti mikrofona in glasnosti zvočnika.

Pri zunanjih postajah, ki imajo nastavljive členke, je to možno nastaviti z zasukom potenciometrov.

Ključavnica se ne odpira

Preverite celovitost napeljave.

S pomočjo multimetra izmerite napetost na kontaktih ključavnice. Ključavnica potrebuje za zagon napetost 12 V. Če je ta vrednost nižja, svetujemo, da se za upravljanje ključavnice uporabi debelejši vodnik.

Nagel padec občutljivosti mikrofona

Preverite čistočo odprtine za mikrofon, će je potrebno, jo rahlo očistite s tankim topim predmetom.

Pri neprevidnem ravnanju obstaja nevarnost poškodovanja mikrofona!

Naprava ne komunicira z omrežjem ali je ni možno povezati

Opravite pregled in preverite dostopnost omrežja, oziroma napravo ponastavite (v skladu s točko št. 4) in izvedite ponovno povezovanje z omrežjem.

Električnih naprav ne odlagajte med mešane komunalne odpadke, uporabljajte zbirna mesta ločenih odpadkov. Za aktualne informacije o zbirnih mestih se obrnite na krajevne urade. Če so električne naprave odložene na odlagališćih odpadkov, lahko nevarne snovi pronicajo v podtalnico, pridejo v prehransko verigo in škodijo vašemu zdravju.

EMOS spol. s r. o. potrjuje, da je tip radijske opreme EM-101WIFI (H2014) skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: http://www.emos.eu/download.

RS|HR|BA|ME | Komplet videotelefona u boji

Sadržaj pakiranja

1 monitor

Rad aplikacije za daljinski pristup

Sigurnosna upozorenja

• Ne postavljajte monitor u blizinu TV prijemnika niti na mjesta s visokom temperaturom i visokim udjelom vlage.
• Ne dodirujte rukom TFT LCD zaslon ili monitor i nemojte rastavljati jedinicu kamere za vrata.
• Ako je objektiv jedinice kamere za vrata izložen direktnoj sunčevoj svjetlosti, slika na videomonitoru može postati nečitka.
• Ne izlažite uređaj vibracijama i ne bacajte ga.

Često postavljana pitanja

Uređaj ne radi

1. Izjavljamo, da jamčimo za lastnosti in brezhibno delovanje v garancijskem roku.

2. Garancijski rok prične teči z datumom izročitve blaga in velja 24 mesecev.

3. EMOS SI d.o.o jamči kupcu, da bo v garancijskem roku na lastne stroške odpravil vse pomanjkljivosti na aparatu zaradi tovarniške napake v materialu ali izdelavi.

4. Za čas popravila se garancijski rok podaljša.

5. Če aparat ni popravljen v roku 45 dni od dneva prijave okvare lahko prizadeta stranka zahteva novega ali vračilo plačanega zneska.

6. Garancija preneha, če je okvara nastala zaradi:

7. nestrokovnega-nepooblaščenega servisa
   • predelave brez odobritve proizvajalca

8. neupoštevanja navodil za uporabo aparata

9. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

10. Če ni drugače označeno, velja garancija na ozemeljskem območju Republike Slovenije.

11. Proizvajalec zagotavlja proti plačilu popravilo, vzdrževanje blaga, nadomestne dele in priklopne aparate tri leta po poteku garancijskega roka.

12. Naravna obraba aparata je izključena iz garancijske obveznosti. Isto velja tudi za poškodbe zaradi nepravilne uporabe ali preobremenitve.

NAVODILA ZA REKLAMACIJSKI POSTOPEK

Lastnik uveljavlja garancijski zahtevek tako, da ugotovljeno okvaro prijavi pooblaščeni delavnici (EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini) pisno ali ustno. Kupec je odgovoren, če s prepozno prijavo povzroči škodo na aparatu. Po izteku garancijskega roka preneha pravica do uveljavljanja garancijskega zahtevka. Priložen mora biti potrjen garancijski list z originalnim računom.

EMOS SI d.o.o. se obvezuje, da bo aparat zamenjal z novim, če ta v tem garancijskem roku ne bi deloval brezhibno.
