Produkta veids	Krāsu video durvju telefona komplekts
Zīmols	Emos
Modelis	H2014
Monitora displejs	Krāsu TFT LCD
Skaļrunis	Iebūvēts
Mikrofons	Iebūvēts
Durvju slēdzenes vadība	Jā (poga uz monitora)
Vārtu vadība	Jā (poga uz monitora)
Zvana signāla skaļuma regulēšana	Jā
Zvana signāla izvēle	Jā (vairākas melodijas)
Attēla spilgtuma regulēšana	Jā
Attēla krāsu regulēšana	Jā
Runas skaļuma regulēšana	Jā
Barošanas avots monitoram	230 V AC / 50 Hz caur adapteri (12 V DC izvade)
Durvju kameras vienības barošana	Nodrošina caur kabeli no monitora
Attālināta piekļuve	Izmantojot VDP lietotni (iOS/Android)
Wi-Fi prasība	2.4 GHz tīkls
Ieteicamais kabelis	FTP CAT.5 vai CAT.6 (līdz 50 m)
Iepakojuma saturs	Monitors, montāžas rāmis, durvju kameras vienība, skrūves
Apkope	Noslaukiet ar mitru drānu (izslēdzot)
Drošības pasākumi	Izvairieties no augstas temperatūras, mitruma, tiešas saules gaismas; neizjauciet

Bieži uzdotie jautājumi - H2014 Emos

Ko darīt, ja ierīce nedarbojas?

Pārbaudiet kabeļus un barošanas avota savienojumu. Ja tika izmantots pagarinātājs, pārbaudiet polaritāti. Izmēriet adaptera izeju ar multimetru; tai jābūt 12 V DC (+/- 1 V).

Attēls vai skaņa ir neskaidra, vai ierīce nezvanās. Ko var pārbaudīt?

Noņemiet monitoru vai durvju paneli un pievienojiet, izmantojot īsu kabeli, lai izslēgtu bojātu vadītāju. Pēc tam noregulējiet spilgtuma, kontrasta, krāsas un skaļuma iestatījumus.

Kāpēc kameras objektīvs aizsvīst?

Kondensāts veidojas aukstā laikā temperatūras starpības dēļ. Rūpīgi izžāvējiet ierīci un mainiet uzstādīšanu, lai uzlabotu ventilāciju.

Mans domofons zvana spontāni. Kas to izraisa?

Mitrums, kas iekļūst kamerā, var izraisīt slēdzenes slēdža īssavienojumu. Noņemiet durvju vienību, izžāvējiet to un apsmidziniet ar ūdeni atgrūdošu līdzekli elektronikai.

Ir augsta toņa troksnis (atgriezeniskā saite). Kā to novērst?

Atgriezeniskā saite rodas, kad mikrofons uztver skaņu no durvju skaļruņa. Samaziniet mikrofona jutību un skaļruņa skaļumu. Izmantojiet potenciometrus uz regulējamām durvju vienībām.

Ierīce neatver durvju slēdzeni. Kas jāpārbauda?

Pārliecinieties, vai kabeļi ir neskarti. Izmēriet spriegumu uz slēdzenes spailēm ar multimetru; tam jābūt 12 V. Ja spriegums ir zems, izmantojiet biezākus vadītājus.

Mikrofona jutība pēkšņi samazinājās. Kā to atjaunot?

Pārbaudiet mikrofona atveri, vai tajā nav netīrumu, un uzmanīgi notīriet to ar plānu, neasu priekšmetu. Uzmanieties, lai nesabojātu mikrofonu.

Mana ierīce nevar izveidot savienojumu ar tīklu vai savienošana pārī neizdodas. Ko varu darīt?

Pārbaudiet tīkla savienojamību. Ja automātiskā savienošana pārī neizdodas, atiestatiet ierīci, turot nospiestu taustiņu pogu 5 sekundes un atkārtoti ieslēdzot/izslēdzot barošanu.

Kā es varu koplietot piekļuvi savam domofonam ar citu lietotāju?

VDP lietotnē dodieties uz ierīces iestatījumiem un pieskarieties "ierīces kopīgošana". Parādīsies QR kods; otrs lietotājs to skenē ar savu mobilo ierīci, lai iegūtu piekļuvi.

Kā atiestatīt ierīci uz rūpnīcas iestatījumiem?

Turiet nospiestu taustiņu pogu 5 sekundes, vienlaikus atvienojot un atkārtoti pievienojot barošanu.

LIETOŠANAS INSTRUKCIJA H2014 Emos

LV | Krāsu videotālruņa komplekts

Komplektācija

1 monitors

1 videotālruņa montāžas rāmis

1 durvju kameras iekārta

montāžas skrūves

Monitora tehniskais apraksts

Skatīt 2. attēlu.

Apraksts:

1 – skalrunis	7 – zvana signāla skalums
2 – tiešraide	8 – zvana signāla izvēle
3 – durvju slēdzenes vadība	9 – attēla spilgtums
4 – vārtu vadība	10 – attēla krāsa
5 – pienemt/pārtraukt zvanu	11 – sarunas skalums
6 – mikrofons

Uzstādīšana

Vietas izvēle monitora uzstādīšanai

Izvēloties vietu monitora uzstādīšanai, ņemiet vērā, ka ir nepieciešami kabeli. leteicams ierīci novietot lietotāja acu līmenī.

Montāžas rāmja uzstādīšana

Novietojiet turētāju montāžas vietā, atzīmējiet montāžas caurumu vietas un izurbiet sienā caurumus. Turētājam paredzētajā vietā ir jābūt pietiekami daudz brīvas vietas monitora kabeliem (kabelis no kameras, barošanas kabelis utt.). Piestipriniet turētāju ar skrūvēm; var izmantot arī dībelus.

Kabelu pievienošana

Pieslēdziet durvju kameru monitoram, iespraužot kabeli abu ierīču pieslēgspailēs.

Monitora pievienošana

Viegli iespiediet monitoru turētājā, lai izvirzījumi iekļautos monitora aizmugurē esošajās atverēs. Pabīdot monitoru nedaudz uz leju, tas tiks nostiprināts vietā.

Ierīces pievienošana strāvai

Pieslēdziet strāvas avotu elektrotīklam, kas atbilst ierīces parametriem – 230 V/50 Hz.

Durvju kameras iekārtas uzstādīšana

Skatīt 3. attēlu.

1. Atskrūvējiet skrūvi apakšpusē un izbīdiet durvju kameru no alumīnija pārsega.
2. Izvēlieties uzstādīšanai piemērotu vietu un pievienojiet pārsegu.
3. Piestipriniet pieslēgto durvju kameru pārsegam ar komplektācijā iekļautajām skrūvēm.

Durvju kameras iekārtas uzstādīšana uz apmetuma

Uzklājiet silikona slāni starp sienu un durvju kameras iekārtu, lai nepieļautu mitruma iekļūšanu. Silikons jāuzklāj augšpusē un sānos. Apakšpusei jāpaliek brīvai, lai mitrais gaiss varētu aizplūst.

Pieslēguma kabelu parametri

Attālumam līdz 50 m izmantojiet FTP CAT.5 kvalitātes kabeli (ieteicams CAT.6). Attālumam vairāk nekā 50 m ir ieteicams konsultēties ar tehnisko atbalstu.

Pievienojiet atseviškus vaditājus pa pāriem pie identiski numurētām pieslēgspailēm videotālrunī un kameras iekārtā. Kabela ekranējumam ir jābūt abās pusēs pievienotam pieslēgspailei Nr. 2 (GND).

Savienotājkabeli nedrīkst ierīkot pa 230/380 V mainstrāvas kabelu trasi.

Ierices darbība

Lai piezvanītu un parādītu attēlu videotālrunī, nospiediet attēloto pogu uz durvju kameras iekārtas.

Lai pienemtu zvanu, nospiediet što pogu uz monitora.

Lai nekavējoties iegūtu attēlu no durvju kameras iekārtas, nospiediet šo pogu.

Lai nosūtītu impulsu uz elektrisko atslēgu un vārtiem, nospiediet kādu no šīm pogām.

Lietotnes lietošanas instrukcija attālai piekļuvei

1. Lietotnes lejupielāde

Lejupielādējiet lietotni no Google Play vai Apple Store.

Nosaukums: VDP

VDP

2. Jaunas ierices pievienošana

a) Jaunas ierīces pievienošana

Noklikškiniet uz šis ikonas galvenajā ekrānā. Izvēlieties no attēliem tās ierīces modela attēlu, kuru vēlaties pievienot.

b) Kopīgotas ierīces pievienošana (ierīce jau ir pievienota un to izmanto cites lietotājs)

Klikškiniet uz šis ikonas galvenajā ekrānā. Ielādējiet kvadrātkodu no lietotāja, kurš vēlas dalīties piekļuvē ierīcei, displeja. Piekļuvei ierīcei jau ir jābūt iestatītai.

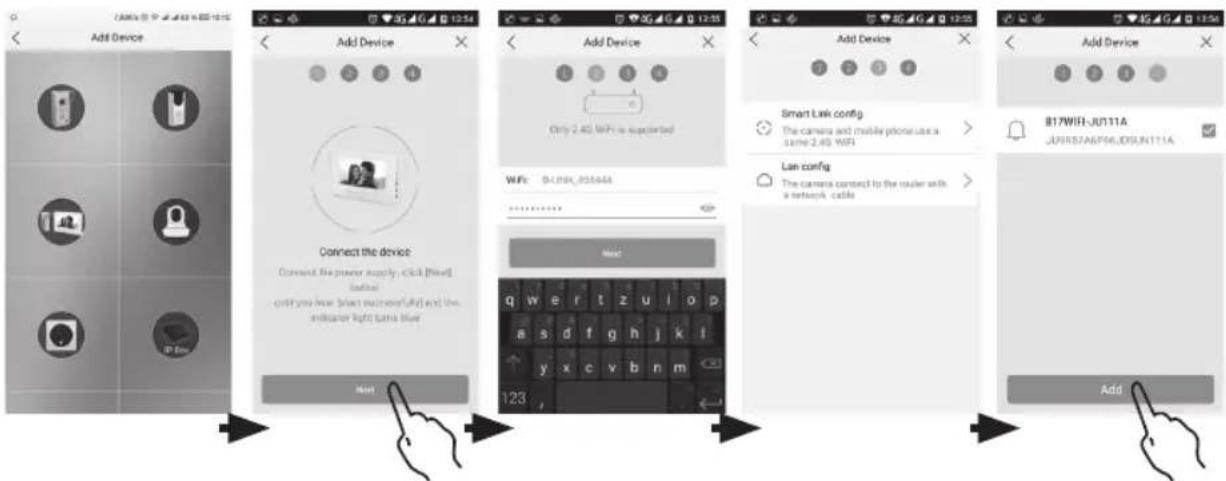

3. lerices pievienošana lokālajam tiklam

c) Pievienojiet savu mobilo tālruni vai planšetdatoru vietējam tiklam. (Wi-Fi gadījumā tikai 2,4 GHz).
d) Kad ir izvēlēts pievienotās ierīces pareizais modelis atbilstoši attēlam (monitors ar kameras iekārtu), ievadiet tīkla piekļuves informāciju (Wi-Fi tīkla nosaukumu un paroli).
e) Izvēlieties viedās konfigurācijas metodi.
f) Pēc veiksmīgas savienošanas pāri ievadiet vārdu un paroli (noklusējums: admin/admin).
g) Noklusētā parole ir jānomaina pēc pirmā savienojuma izveidošanas.

4. Neveiksmīga automātiskā savienošana

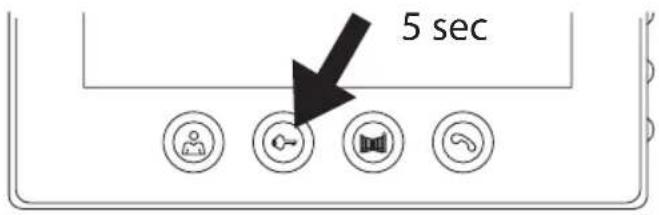

Ja automātiskā savienošana neizdodas, jāatiestata ierīces rūpnīcas vērtības, pieskaroties un piecas sekundes turot piespiestu atiestatišanas pogu, kā arī atvienojot un no jauna pievienojot strāvas padevi.

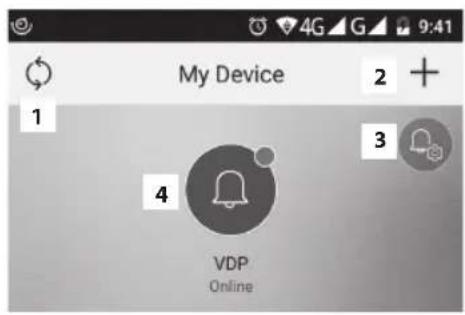

1. Lietotnes ikonu nozime

durvju slēdzenes vadība

ieslēgt/izslēgt mikrofonu

ska|runis ieslēgts/izslēgts

sākt/pārtraukt video ierakstīšanu

uznemt attēlu

pilnekrāna režīms

1 zvana signāla izvēle

2

3

4

5

6

7

8

signalizācijas skaņas izvēle

vibrācija

netraucēt (apturēt paziņojumus)

lietotnes funkciju iestatīšana darbībai fonā

izrakstīties no lietotnes

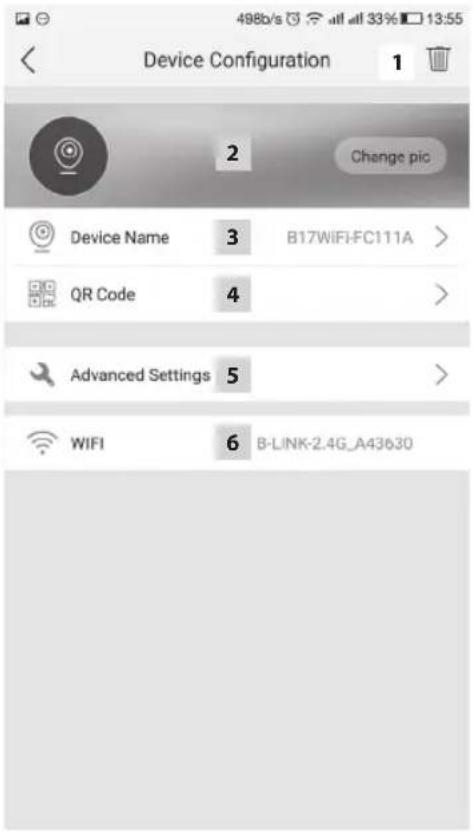

1 dzēst pān savienoto ierīci

2 iestatīt fona attēlu

3 pārī savienotās ierīces nosaukums

4 kvadrātkods, lai kopīgotu piekļuvi ierīcei ar citu lietotāju

5 papildu iestatijumi

6 Wi-Fi savienojuma iestatijumi

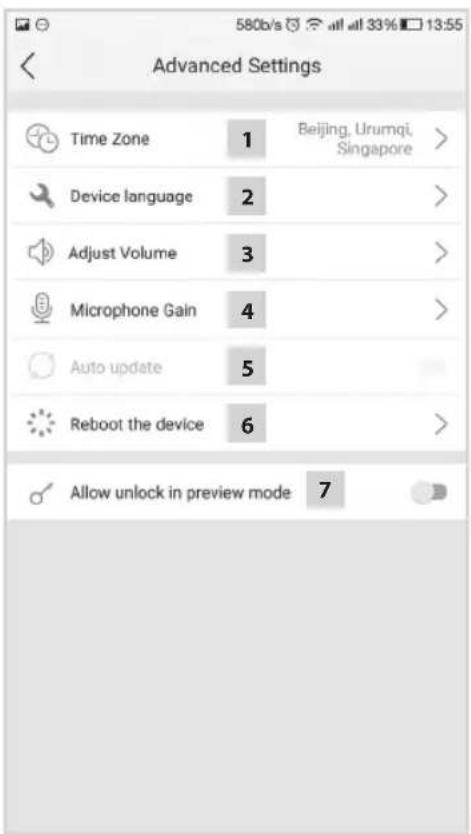

1 laika joslas iestatijumi

2 lietotnes valodas iestatijumi

3 kameras iekārtas skalruņa skaluma iestatījumi

4 kameras iekārtas mikrofona jutīguma iestatījumi

5 automātiska sistēmas atjaunināšana

6 ierīces restartēšana

7 | laut slēdzenes un vārtu vadību priekšskatīšanas režīmā

6. Lietotnes izmantošana

a) lerices iestatijumi

pieklüt izvēlnei

mainīt nosaukumu ierīce

Šeit varat izvēlēties zvana signālu, kas tiks atskaņots zvana laikā. Katram panelim var būt atšķirīgs zvana signāls, lai atšķirtu, kura ievade ir tikusi aktivizēta.

lerīces kopīgošana

Pēc pogas noklikškināšanas tiks attēlots kvadrātkods, kas Įaus iestatīt paneli citās mobilajās ierīcēs. Vienkārši noskenējiet kvadrātkodu ar citu mobilo ierīci. Šādi varat vienkārši uzstādīt ierīci bez nepieciešamības atkārtoti veikt visu savienošanas procesu.

b) Tiešraide no ārkārtas režima

atvērt tiešraidi

Kad ārkārtas skats ir atvērts, varat ierakstīt video vai uzņemt fotoattēlus.

ieslēgt/izslēgt ierakstīšanu ieslēgt/izslēgt mikro

uzņemt attēlu ieslēgt/izslēgt skaļruni

aizvērt tiešraidi

c) lenākošie zvani

lenākošā zvana laikā tiks atskaņots iepriekš iestatītais zvanu tonis un informācija tiks parādīta uz ekrāna.

saņemt zvanu uzņemt fotoattēlu

durvju slēdzenes vadība pārtraukt zvanu

ieslēgt/izslēgt ierakstīšanu

d) leraksti

ienākt izvēlnē ar ierakstiem dzēst atseviškus ierak

ienākt izvēlnē ar trauksmes ziņojumiem

e) Lietotnes iestatijumi

ienākt izvēlnē informācija par lietotni

zvana signāla izvēle palīdzības centrs

signalizācijas toņa izvēle izrakstīties no lietotnes

vibrācija

lerices apkope

Ierīcei nav nepieciešama īpaša apkope. Atkarībā no ierīces stāvokļa ieteicams to periodiski noslaucīt ar mitru drānu.

Bridinājums!

Pirms tirišanas ierice ir jäatvieno no strāvas padeves!

Drošības brīdinājumi

• Nenovietojiet monitoru TV uztvērēju tuvumā vai vidē ar augstu temperatūru vai mitrumu.
• Nepieskarieties TFT LCD displejam vai monitoram ar rokām un neizjauciet durvju kameru.
• Ja saule spīd tieši durvju kameras lēcā, videomonitora attēls var nebūt nolasāms.
• Nepakļaujiet ierīci vibrācijām vai kritieniem.

BIEŽAK UZDOTIE JAUTAJUMI

lerice nedarbojas

Pärbaudiet vadus un barošanas avota savienojumu ar tīklu. Ja pagarinājāt vadu no strāvas adaptera, pārbaudiet, vai polaritāte ir pareiza. Izmēriet adapteru ar multimetru. Izejas spriegumam uz savienotāja ir jābūt 12 V DC (+/-1 V).

Attēls/skaṇa nav skaidra, ierīce nezvana

Nonemiet monitoru vai durvju paneli un pieslëdziet to ar išu vadu, lai nepieļautu iespējamību, ka mājā ir bojāts vaditājs. Pēc tam pārbaudiet attēla un skaņas iestatījumus (spilgtumu, kontrastu, krāsu, skaļumu).

Objektīvs aizsvīst

Tas notiek galvenokārt aukstā laikā, kad starpības starp sienas un durvju bloka temperatūru dēļ rodas kondensāts. Ja ūdens kondensējas uz objektīva, ir ieteicams rūpīgi izžāvēt bloku un mainīt instalāciju.

Spontāna zvanišana

Spontānu zvanīšanu izraisa kamerā iekļuvis mitrums. Ūdens rada blokešanas slēdža kontaktu īsslēgumu un ierīce sāk zvanīt. Ieteicams demontēt durvju bloku, rūpīgi nožāvēt to un apsmidzināt ar elektronikai paredzētu ūdeni atgrūšanas līdzekli.

Spalgs troksnis (atbalss)

Atbalss cēlonis ir no durvju iekārtas plūstošās skaņas izkliede. Skaņa nonāk atpakal mikrofonā, kur tā tiek vēl pastiprināta. To var novērst, samazinot mikrofona jutīgumu un monitora skalruņu skalļumu.

Durvju iekārtās ar regulējamiem elementiem to var izdarīt, pagriežot potenciometrus.

Ierice neatver slédzeni

Pārbaudiet, vai vadi ir neskarti.

Ar multimetru izmēriet spriegumu blokēšanas pieslēgspailēs. Lai darbotos, atslēgai ir nepieciešams 12 V spriegums. Ja vērtība ir zemāka, atslēgas kontrolei izmantojiet spēcīgākus vadītājus.

Pēkšņs mikrofona jutības samazinājums

Pärbaudiet mikrofona atveres tīribu vai viegli notīriet to ar plānu un neasu priekšmetu. Uzmanieties, lai nesabojātu mikrofonu!

lericei nav savienojuma ar tiklu, vai ari tā nevar tikt savienota pārī

Pārbaudiet tikla savienojamību vai ari atiestatiet ierīci (saskaṇā ar 4. punktu) un atkārtojiet savienošanas ar tiklu procedūru.

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu škirošanas un savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo pašvaldību. Ja elektroniskās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var nonākt pazemes ūdeņos un tālāk ari barības kēdē, kur tās var ietekmēt cilvēka veselību.

Ar šo EMOS spol. s r. o. deklarē, ka radioiekārta EM-101WIFI (H2014) atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: http://www.emos.eu/download.
