H2014 - Domofon Emos - Bezpłatna instrukcja obsługi

Typ produktu	Kolorowy wideodomofon
Marka	Emos
Model	H2014
Wyświetlacz monitora	Kolorowy TFT LCD
Głośnik	Wbudowany
Mikrofon	Wbudowany
Kontrola zamka drzwi	Tak (przycisk na monitorze)
Kontrola bramy	Tak (przycisk na monitorze)
Regulacja głośności dzwonka	Tak
Wybór dzwonka	Tak (wiele melodii)
Regulacja jasności obrazu	Tak
Regulacja kolorów obrazu	Tak
Regulacja głośności rozmowy	Tak
Zasilanie monitora	230 V AC / 50 Hz przez zasilacz (12 V DC)
Zasilanie kamery drzwiowej	Dostarczane przez kabel z monitora
Zdalny dostęp	Przez aplikację VDP (iOS/Android)
Wymagania Wi-Fi	Sieć 2,4 GHz
Zalecany kabel	FTP CAT.5 lub CAT.6 (do 50 m)
Zawartość opakowania	Monitor, ramka montażowa, kamera drzwiowa, śruby
Konserwacja	Przetrzeć wilgotną szmatką (odłączone od zasilania)
Środki ostrożności	Unikać wysokiej temperatury, wilgoci, bezpośredniego słońca; nie demontować

Często zadawane pytania - H2014 Emos

Co zrobić, jeśli urządzenie nie działa?

Sprawdź kable i połączenie zasilania. Jeśli użyto przedłużacza, sprawdź polaryzację. Zmierz napięcie wyjściowe zasilacza za pomocą multimetru; powinno wynosić 12 V DC (+/- 1 V).

Obraz lub dźwięk jest nieostry, albo urządzenie nie dzwoni. Co mogę sprawdzić?

Odłącz monitor lub panel drzwiowy i podłącz za pomocą krótkiego kabla, aby wykluczyć uszkodzony przewód. Następnie dostosuj ustawienia jasności, kontrastu, koloru i głośności.

Dlaczego soczewka kamery zaparowuje?

Kondensacja występuje w chłodne dni z powodu różnicy temperatur. Dokładnie wysusz urządzenie i zmodyfikuj instalację, aby poprawić wentylację.

Mój domofon dzwoni samoczynnie. Co jest tego przyczyną?

Wilgoć dostająca się do kamery może zewrzeć przycisk zamka. Zdemontuj jednostkę drzwiową, osusz ją i spryskaj środkiem hydrofobowym do elektroniki.

Występuje wysoki pisk (sprzężenie zwrotne). Jak to naprawić?

Sprzężenie występuje, gdy dźwięk z głośnika drzwiowego jest wychwytywany przez mikrofon. Zmniejsz czułość mikrofonu i głośność głośnika. Użyj potencjometrów w regulowanych jednostkach drzwiowych.

Urządzenie nie otwiera zamka drzwi. Co powinienem sprawdzić?

Upewnij się, że okablowanie jest nienaruszone. Zmierz napięcie na zaciskach zamka za pomocą multimetru; powinno wynosić 12 V. Użyj grubszych przewodów, jeśli napięcie jest niskie.

Czułość mikrofonu nagle spadła. Jak ją przywrócić?

Sprawdź otwór mikrofonu pod kątem brudu i delikatnie wyczyść go cienkim, tępym przedmiotem. Uważaj, aby nie uszkodzić mikrofonu.

Moje urządzenie nie może połączyć się z siecią lub parowanie się nie udaje. Co mogę zrobić?

Sprawdź łączność sieciową. Jeśli automatyczne parowanie się nie powiedzie, zresetuj urządzenie, przytrzymując przycisk klawisza przez 5 sekund i cykl zasilania.

Jak udostępnić dostęp do mojego domofonu innemu użytkownikowi?

W aplikacji VDP przejdź do ustawień urządzenia i dotknij "udostępnianie urządzenia". Pojawi się kod QR, który drugi użytkownik skanuje swoim urządzeniem mobilnym, aby uzyskać dostęp.

Jak zresetować urządzenie do ustawień fabrycznych?

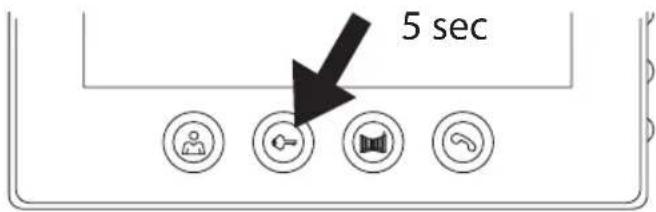

Naciśnij i przytrzymaj przycisk klawisza przez 5 sekund podczas odłączania i ponownego podłączania zasilania.

INSTRUKCJA OBSŁUGI H2014 Emos

PL | Zestaw wideodomofonowy

Zawartość opakowania

monitor 1 szt.

ramka montażowa do monitora 1 szt.

jednostka z kamerą do drzwi 1 szt.

wkręty mocujące

Opis techniczny monitora

patrz rys. 2

Popis:

1 - głośnik
7 - głośność melodyjki
2 - podgląd
8 - wybór dzwonienia
3 – sterowanie zamkiem do drzwi
9 – jasność obrazu
4 – sterowanie bramy
10 - kolor obrazu
5 – przyjęcie/zakończenie rozmowy
11 – głośność rozmowy
6 - mikrofon

Instalacja

Wybór miejsca do instalacji monitora

Miejsce do instalacji urządzenia wybieramy z uwzględnieniem możliwości prowadzenia przewodów. Zalecamy umieszczenie urządzenia w przybliżeniu na wysokości oczu użytkownika.

Instalacja ramki montażowej pod wideodomofon

W miejscu montażu przykładamy ramkę, zaznaczamy miejsca otworów montażowych i wiercimy je. W środku uchwytu trzeba wykonać dostatecznie duży otwór do przeprowadzenia przewodów do monitora (przewód od kamery, przewód od zasilacza). Uchwyt przymocowujemy za pomocą śrub, ewentualnie stosujemy kołki rozporowe.

Podłączenie przewodów

Kamerę podłączamy do monitora przewodem, którym łączymy oba urządzenia, z wykorzystaniem opisanych zacisków i zgodnie ze schematem.

Zawieszanie monitora

Monitor lekko dociskamy do uchwytu tak, aby zaczepy trafiły do otworów na tyle monitora. Lekkie dociśnięcie i przesunięcie monitora w dół spowoduje jego zamocowanie.

Podłączenie urządzenia do sieci

Przewód zasilający podłączamy do sieci, która odpowiada parametrom urządzenia: 230 V/50 Hz.

Sposób montażu jednostki z kamerą przy drzwiach

patrz rys. 3

1. Odkręcamy śrubę w tylnej części jednostki z kamerą i wysuwamy ją z aluminiowej obudowy z daszkiem.
2. Wybieramy odpowiednie miejsce do montażu i przymocowujemy obudowę z daszkiem do ściany.
3. Podłączoną jednostkę z kamerą przykręcamy za pomocą śrub do obudowy umocowanej przy drzwiach.

Montaż jednostki z kamerą przy drzwiach na tynku

Między ścianę i jednostkę z kamerą nanosimy warstwę silikonu, który zapobiega wnikaniu wilgoci pod jednostkę przy drzwiach. Silikon powinien być umieszczony na górze i na bocznych ściankach. Dolna część musi być wolna w celu odprowadzania wilgotnego powietrza z miejsca pod urządzeniem montowanym przy drzwiach.

Parametry instalacji przyłączeniowej

Do odległości 50 m zalecamy dobrej jakości przewód FTP CAT.5 (optymalnie CAT.6). Powyżej 50 m zalecamy konsultację z naszym wsparciem technicznym.

Poszczególne przewody skrętek podłączamy do identycznie oznaczonych zacisków w wideodomofonie i w jednostce z kamerą przy drzwiach. Ekran przewodu trzeba z obu stron podłączyć do zacisku nr 2 (GND). Przewód przyłączeniowy nie może być prowadzony razem z instalacją 230/380 V AC.

Obsługa urządzenia

Aby zadzwonić i wywołać obraz na monitorze naciskamy przycisk na jednostce z kamerą przy drzwiach.

Aby odebrać rozmowę na monitorze naciskamy przycisk

Aby natychmiast wyświetlić obraz z jednostki z kamerą przy drzwiach, naciskamy przycisk

Aby doprowadzić sygnał do zamka elektrycznego lub bramy, naciskamy przycisk.

Obsługa aplikacja zdalnego dostępu

1. Pobranie aplikacji

Aplikację pobieramy z Google Play, lub Apple store. Nazwa: VDP

VDP

2. Dodanie nowego urządzenia

a) sparowanie nowego urządzenia

Na ekranie powitalnym klikamy na ikonę. Zgodnie z obrazkiem wybieramy model przyłączanego urządzenia.

b) dodanie udostępnionego urządzenia (urządzenie jest dodane i używane przez innego użytkownika)

Na ekranie powitalnym klikamy na ikonę. Wczytujemy kod QR z wyświetlacza użytkownika, który chce udostępnić wcześniej ustawiony dostęp do danego urządzenia.

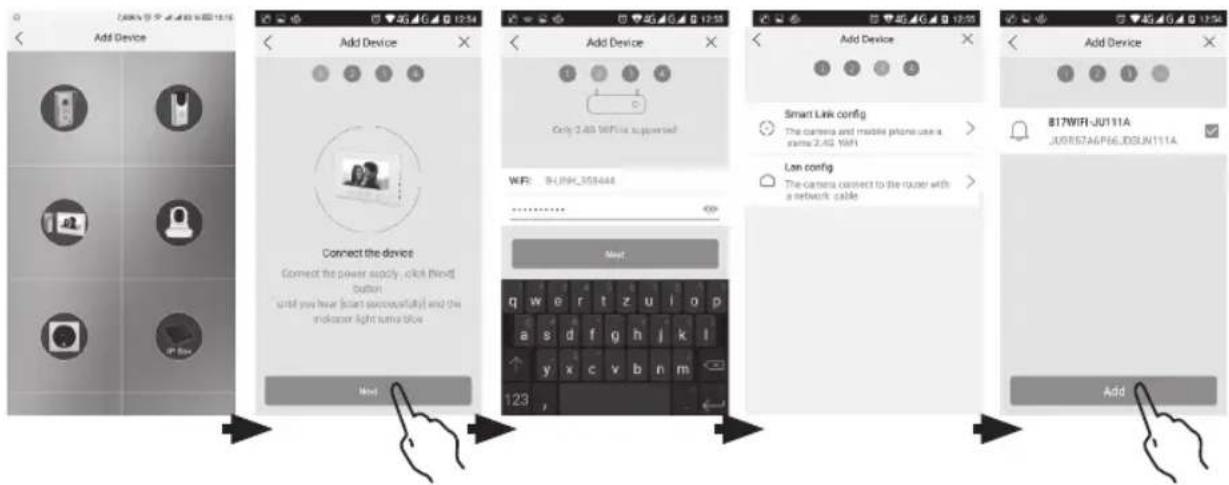

3. Sparowanie urządzenia z siecią domową

a) Telefon komórkowy albo tablet podłączamy do sieci domowej (Wi-Fi tylko 2,4 GHz).
b) Po wybraniu zgodnie z obrazkiem właściwego modelu podłączanego urządzenia (monitor z jednostką z kamerą) wprowadzamy dane dostępu do sieci (nazwa sieci Wi-Fi i haśło dostępu).
c) Wybieramy metodę „konfiguracja smart”.
d) Po poprawnym sparowaniu trzeba wprowadzić nazwę i hasło (wstępnie: admin/admin).
e) Przy pierwszym uruchomieniu trzeba zmienić hasło początkowe.

4. Nieudane automatyczne sparowanie

Jeżeli automatyczne sparowanie nie powiodło się, trzeba będzie wykonać reset urządzenia do ustawień fabrycznych naciskając przycisk z ikoną klucza w czasie 5 sekund, a następnie wyłączyć i włączyć zasilanie.

1. Znaczenie ikon w aplikacji

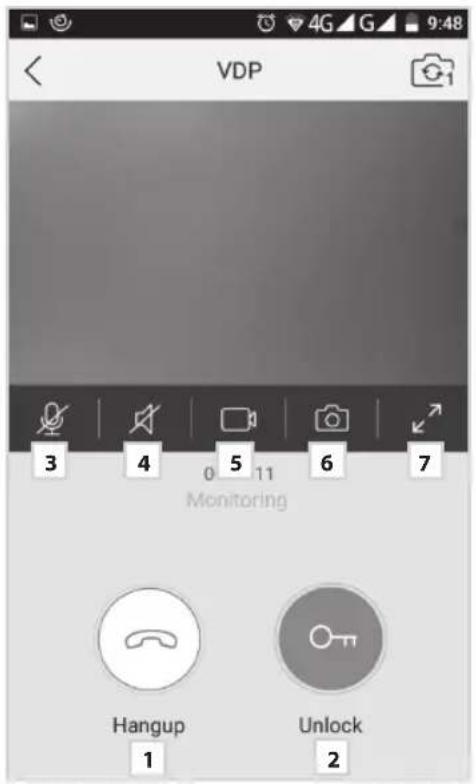

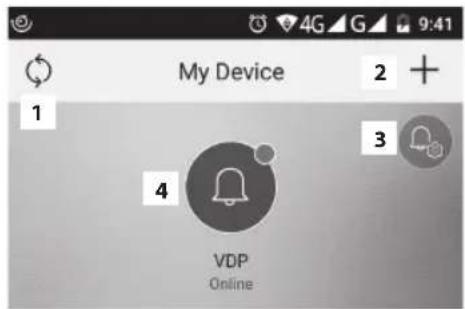

1 zakończenie rozmowy

2 obsługa zamka w drzwiach

3 włączenie/wyłączenie mikrofonu

4 włączenie/wyłączenie głośnika

5 start/stop zapisu video

6 sporządzenie zdjęcia

7 caly ekran

1 wybór melodyjki dzwonienia

2 | wybór sygnału alarmu

3 wibracja

4 nie przeszkadzać (zawieszenie)

5 informacje o aplikacji

6 ? podpowiedź

7 ustawienie funkcji aplikacji do pracy w tle

8 → zakończenie aplikacji

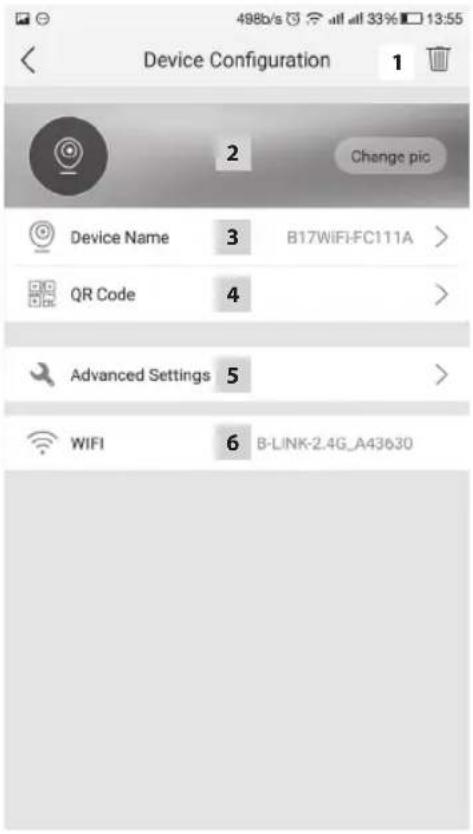

1 skasowanie sparowanego urządzenia
2	ustawienie tapety
3	nazwa sparowanego urządzenia
4	kod QR do zezwolenia dostępu do urządzenia innemu użytkownikowi
5	ustawienia zaawansowane
6	ustawienie połączenia bezprzewodowego Wi-Fi

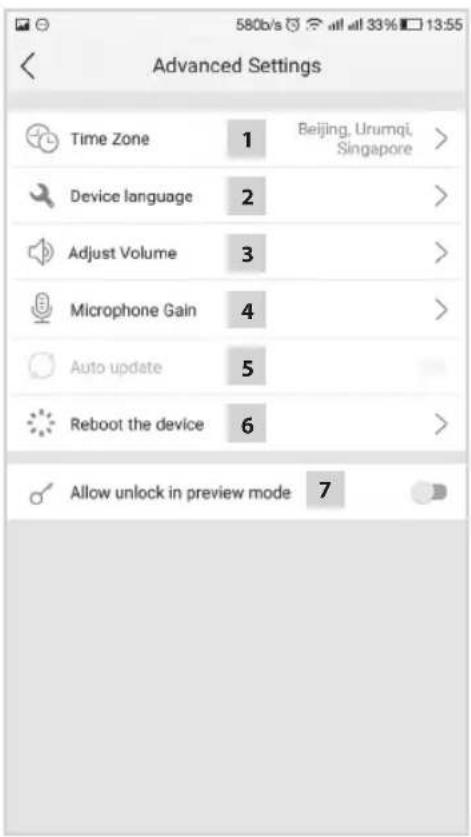

1 ustawienie strefy czasowej
2
3
4
5
6
7

6. Obsługa aplikacji

a) Ustawienia urządzenia

wejście do menu

zmiana nazwy urządzenia

W tej pozycji można wybrać melodyjkę, która będzie odtwarzana przy dzwonieniu. Dla każdego panela można wybrać inną melodyjkę i w ten sposób odróżnić, które wejście jest aktywowane.

udostępnienie urządzenia

Po kliknięciu wyświetl się kod QR umożliwiający łatwe ustawienie panela w kolejnych urządzeniach mobilnych. Następnie w drugim urządzeniu wczytujemy kod QR. Umożliwia to łatwe ustawienie, bez konieczności wykonywania całego procesu parowania.

b) Podgląd w trybie gotowości

uruchomienie podglądu

Po wyświetleniu można spowodować zapis video albo wykonać fotografię.

włączenie/wyłączenie nagrywania włączenie/wyłączenie mikrofonu

sporządzenie zdjęcia włączenie/wyłączenie głoś

zakończenie podglądu

c) Przyjęcie rozmowy

Przy przyjmowaniu rozmowy jest odtwarzana melodyjka melodie i jest wyświetlana informacja.

przyjęcie rozmowy sporządzenie zdjęcia

obstuga zamka w drzwiach zakończenie rozmowy

włączenie/wyłączenie nagrywania

d) Zapisy

wejście do menu z zapisami kasowanie poszczególnych zapisów

wejście do menu komunikatów o alarmie

e) Ustawienia aplikacji

wejście do menu informacje o aplikacji

wybór melodyjki dzwonienia podpowiedź

wybór melodyjki alarmu zakończenie aplikacji

wibracja

Konserwacja urządzenia

Monitor nie jest kłopotliwy w konserwacji. Zaleca się co jakiś czas i zależnie od stopnia zabrudzenia urządzenia, wytarcie go wilgotną ściereczką.

Uwaga!

Przed czyszczeniem urządzenie trzeba doprowadzić do stanu beznapięciowego przez odłączenie przewodu zasilającego od sieci!

Ostrzeżenia bezpieczeństwa

• Monitora nie należy umieszczac w pobliżu odbiorników TV albo w środowisku o wysokiej temperaturze czy wilgotności.
• Nie należy dotykać dłonią wyświetlacza TFT LCD, monitora, ani rozbierać jednostki z kamerą przy drzwiach.
• Przy bezpośrednio padającym świetle słonecznym do obiektywu jednostki z kamerą montowanej przy drzwiach, obraz na wideodomofonie może stać się nieczytelny.
• Urządzenia nie można narażać na wibracje i upadki.

FAQ

Urządzenie nie działa

Sprawdzić instalację przewodową i podłączenie zasilacza do sieci. Jeżeli przewód z zasilacza był przedłużany, to trzeba sprawdzić, czy polaryzacja jest poprawna. Zasilacz sprawdzamy multimetrem. Wartość napięcia wyjściowego w złączu wynosi 12 V DC (+/- 1 V).

Urządzenie nie ma czystego obrazu/dźwięku, nie dzwoni

Monitor, lub panel przy drzwiach należy zdjęć i podłączyć go krótkim przewodem, aby wykluczyć przerwę w instalacji domowej. Następnie sprawdzamy ustawienia parametrów obrazu i dźwięku (jasność, kontrast, kolor, głośność).

Obiektyw ulega zaroszeniu

Do tego zjawiska dochodzi przede wszystkim w chłodnej porze roku, kiedy do kondensacji dochodzi pod wpływem różnicy temperatur pomiędzy murem, a właściwą jednostką montowaną przy drzwiach. W przypadku kondensacji zalecamy dokładne wysuszenie urządzenia i wykonanie zmiany w prowadzeniu instalacji.

Samoczynne dzwonienie

Samoczynne dzwonienie powoduje przedostanie się wilgoci do kamery. Woda zwiera styki wyłącznika do wywołania i urządzenie dzwoni samoczynnie. Zalecamy zdemontować urządzenie montowane przy drzwiach, starannie je wysuszyć i spryskać wnętrze lakierem, który nie dopuszcza wody do elektroniki.

Piski (sprzeżenie zwrotne)

Źródłem sprężenia zwrotnego są trzaski dźwięku wyjściowego w jednostce z kamerą przy drzwiach. Zniekształcony dźwięk powraca do mikrofonu i idzie w powrotem do wzmacniacza. Usunięcie tego zjawiska można osiągnąć zmniejszeniem czułości mikrofonu i głośności pracy głośnika. W stacjach przy drzwiach, które mają przewidziane elementy do regulacji, możliwa jest regulacja przez obrócenie potencjometrów.

Nie otwiera się zamek

Sprawdzamy ciągłość instalacji.

Za pomocą multimetru mierzymy napięcie na zaciskach zamka. Zamek do uruchomienia wymaga napięcia 12 V. Jeżeli ta wartość jest mniejsza, zalecamy zastosowanie grubszych przewodów do sterowania zamka.

Nagle zmniejszenie czułości mikrofonu

Sprawdzamy czystość otworu do mikrofonu, ewentualnie lekko czyścimy go cienkim, ale tępym przedmiotem. Przy braku ostrożności można uszkodzić mikrofon!

Urządzenie nie komunikuje się z siecią albo nie można go sparować

Wykonujemy kontrolę i dostępność sieci, ewentualnie resetujemy urządzenie zgodnie z punktem nr 4), a potem wykonujemy ponowne sparowanie z siecią.
