Terméktípus	Színes videó kaputelefon készlet
Márka	Emos
Modell	H2014
Monitor kijelző	Színes TFT LCD
Hangszóró	Beépített
Mikrofon	Beépített
Ajtózár vezérlés	Igen (gomb a monitoron)
Kapu vezérlés	Igen (gomb a monitoron)
Csengőhang hangerő állítás	Igen
Csengőhang kiválasztás	Igen (több dallam)
Kép fényerő állítás	Igen
Kép szín állítás	Igen
Beszéd hangerő állítás	Igen
Monitor tápellátás	230 V AC / 50 Hz adapteren keresztül (12 V DC kimenet)
Ajtókamera egység tápellátás	Kábelen keresztül a monitortól
Távhozzáférés	VDP alkalmazáson keresztül (iOS/Android)
Wi-Fi követelmény	2,4 GHz hálózat
Ajánlott kábel	FTP CAT.5 vagy CAT.6 (legfeljebb 50 m)
Csomag tartalma	Monitor, rögzítőkeret, ajtókamera egység, csavarok
Karbantartás	Nedves ruhával törölje le (áramtalanítás után)
Biztonsági óvintézkedések	Kerülje a magas hőmérsékletet, páratartalmat, közvetlen napfényt; ne szerelje szét

Gyakran ismételt kérdések - H2014 Emos

Mit tegyek, ha a készülék nem működik?

Ellenőrizze a kábeleket és a tápellátás csatlakozását. Ha hosszabbítót használt, ellenőrizze a polaritást. Mérje meg az adapter kimenetét egy multiméterrel; az 12 V DC (+/- 1 V) legyen.

A kép vagy hang nem tiszta, vagy a készülék nem cseng. Mit ellenőrizhetek?

Távolítsa el a monitort vagy az ajtópanelt, és csatlakoztassa rövid kábellel, hogy kizárja a hibás vezetéket. Ezután állítsa be a fényerő, kontraszt, szín és hangerő beállításokat.

Miért párásodik be a kamera lencséje?

Hideg időben a hőmérsékletkülönbség miatt páralecsapódás lép fel. Szárítsa meg alaposan az egységet, és módosítsa a beszerelést a szellőzés javítása érdekében.

A kaputelefon spontán cseng. Mi okozza ezt?

A kamerába jutó nedvesség rövidzárlatot okozhat a zárkapcsolóban. Szerelje le az ajtóegységet, szárítsa meg, és fújja be víztaszító spray-vel elektronikához.

Magas hangú zaj (visszacsatolás) hallható. Hogyan javítható?

Visszacsatolás akkor történik, amikor az ajtó hangszórójának hangját a mikrofon felveszi. Csökkentse a mikrofon érzékenységét és a hangszóró hangerőt. Használja a potenciométereket az állítható ajtóegységeken.

A készülék nem nyitja az ajtózárat. Mit ellenőrizzek?

Győződjön meg arról, hogy a kábelezés sértetlen. Mérje meg a feszültséget a zár kapcsain egy multiméterrel; 12 V-nak kell lennie. Használjon vastagabb vezetékeket, ha a feszültség alacsony.

A mikrofon érzékenysége hirtelen lecsökkent. Hogyan állíthatom vissza?

Ellenőrizze a mikrofon nyílását a szennyeződésre, és tisztítsa meg óvatosan egy vékony, tompa tárggyal. Ügyeljen arra, hogy ne károsítsa a mikrofont.

A készülékem nem tud csatlakozni a hálózathoz, vagy a párosítás sikertelen. Mit tehetek?

Ellenőrizze a hálózati kapcsolatot. Ha az automatikus párosítás sikertelen, állítsa vissza a készüléket a kulcsgomb 5 másodpercig tartó nyomva tartásával és áramtalanítással.

Hogyan oszthatom meg a kaputelefonhoz való hozzáférést egy másik felhasználóval?

A VDP alkalmazásban lépjen az eszközbeállításokra, és koppintson a "készülék megosztása" elemre. Megjelenik egy QR kód; a másik felhasználó beolvassa a mobil eszközével, hogy hozzáférjen.

Hogyan állíthatom vissza a készüléket gyári beállításokra?

Nyomja le és tartsa lenyomva a kulcsgombot 5 másodpercig, miközben kihúzza és visszadugja a tápellátást.

HASZNÁLATI ÚTMUTATÓ H2014 Emos

HU | Színes képernyős videotelefon-készlet

A csomag tartalma

1 monitor

1 rögzítőkeret a videótelefonhoz

1 ajtókamera egység rögzítőcsavarokkal

A monitor műszaki leírása

lásd az 2. ábrát

Leírás:

1 – hangszóró
7 - csengõhang hangereje
2 - adás
8 – csengőhang kiválasztása
3 – ajtózárvezérlés
9 – kép fényereje
4 - kapuvezérlés
10 – kép színe
5 – hívás fogadása/befejezése
11 – beszéd hangereje
6 - mikrofon

Beszerelés

A monitor helyének kiválasztása

A készülék felszerelési helyének kiválasztásakor vegye figyelembe, hogy kábelekre lehet szükség. Javasoljuk, hogy a készüléket szemmagasságban helyezze el.

A rögzítőkeret felszerelése

Helyezze a keretet a kiválasztott helyre, és azt sablonként használva jelölje be a csavarok helyét a lyukakon keresztül, majd fúrjon lyukakat a falba. A keret közepén hagyjon elegendő helyet a monitor kábeleinek (a kamerából induló kábelnek, a tápkábelnek stb.). Csavarok segítségével rögzítse a keretet; használhat tipliket is.

A kábelek bekötése

Csatlakoztassa az ajtóra szerelhető kamerát a monitorhoz a két készülék megjelölt csatlakozóihoz csatlakoztatva a vezetéket.

A monitor felakasztása

Óvatosan nyomja a monitort a rögzítőkeretre úgy, hogy a fülek bepattanjanak a monitor hátulján lévő nyílásokba. Ezután tolja a monitort kissé lefelé, hogy a helyére pattanjon.

A készülék csatlakoztatása az áramforráshoz

A tápkábelt 230 V/50 Hz-es elektromos hálózathoz kell csatlakoztatni.

Az ajtóra szerelhető kameraegység felszerelése

lásd az 3. ábrát

1. Csavarozza ki az alsó csavarokat, majd csúsztassa ki a kameraegységet az alumínium védőtetőből.
2. Válasszon egy megfelelő helyet, és szerelje fel a védötetöt a falra.
3. Rögzítse a bekötött ajtókamera egységet a védőtetőhöz a mellékelt csavarok segítségével.

Az ajtókamera egység felszerelése gipszkartonra

Felszerelés előtt vigyen fel egy réteg szilikont a fal és az ajtókamera egység közé, hogy megakadályozza a nedvesség beszivárgását. A szilikont felülre és az oldalakra vigye fel. Az alsó részt szabadon kell hagyni a párás levegő megfelelő távozása érdekében.

A csatlakozókábelek paraméterei

50 méternél rövidebb távolságra FTP CAT.5 (optimális esetben CAT.6) minőségű kábel használatát javasoljuk. 50 méternél nagyobb távolság esetén kérje szakember segítségét.

Csatlakoztassa az egyedi kábeleket párosával az egyedileg számozott kimenetekre a videótelefonon és a kameraegységen. A kábelek árnyékolását mindkét oldalon az alábbi jelzésű kimenetre kell csatlakoztatni: 2 (GND).

A csatlakozókábelt nem szabad a 230/380 V AC elektromos vezetékek mentén végigvezetni.

A készülék működése

A csengetéshez és a videótelefon indításához nyomja meg az ajtókamera megfelelő gombját, ahogy az alábbi árán látható.

A hívás fogadásához nyomja meg ezt a gombot a monitoron.

A kameraegység által készített képet azonnal megjelenítheti ezzel a gombbal.

Az elektromos ajtózár, illetve a kapu számára ezen gombok egyikével küldhet impulzust.

Az alkalmazás használata távoli eléréshez

1. Az alkalmazás letöltése

Töltse le az alkalmazást a Google Play vagy az Apple Store áruházból. Név: VDP

VDP

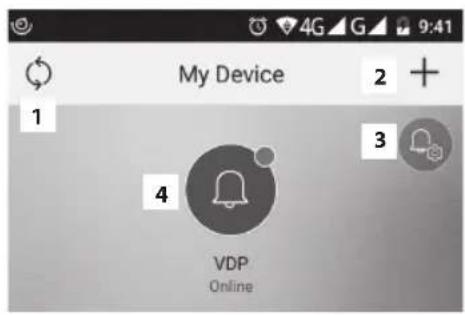

2. Új eszköz hozzáadása

a) új eszköz párosítása

Kattintson erre az ikonra a kezdőképernyön.

A képek alapján válassza ki a csatlakoztatni kívánt készülék típusát.

b) megosztott (más felhasználó által már korábban hozzáadott és használt)

eszközt kíván hozzáadni, kattintson erre az ikonra a kezdőképernyön.

A kijelzőn megjelenik az eszközt megosztani kívánó felhasználó QR-kódja. Ezt töltse be. A hozzáférést előzőleg már be kellett állítani az eszközön.

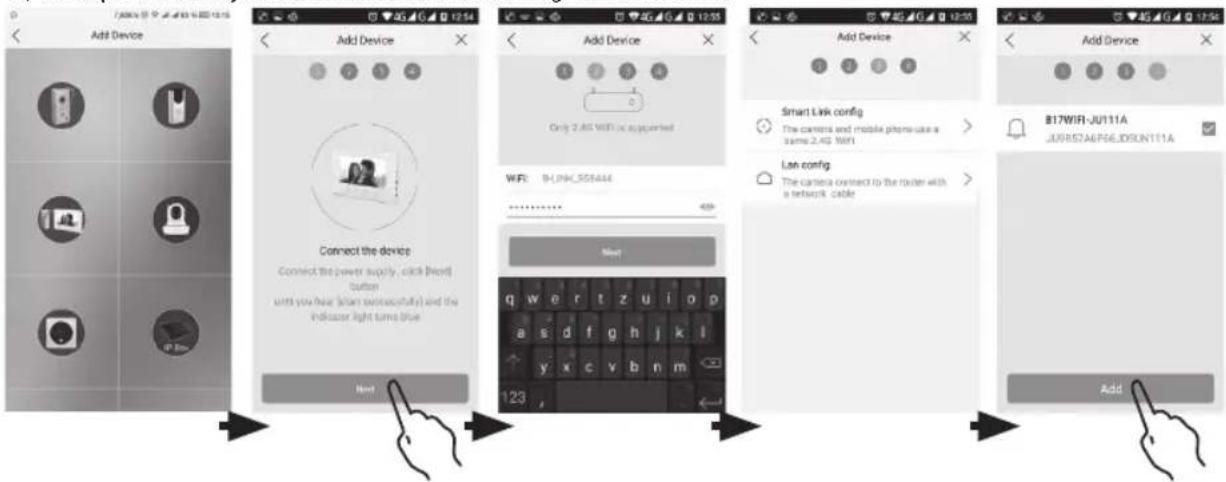

3. A készülék párosítása a helyi hálózattal

a) Csatlakoztassa okostelefonját vagy tabletjét a helyi hálózatra. (Wi-Fi esetén csak 2,4 GHz).
b) Miután a képek alapján kiválasztotta a csatlakoztatott eszköz helyes típusát (monitor kameraegységgel), gépelje be a hálózati hozzáféréshez szükséges adatokat (a WIFI-hálózat nevét és jelszavát).
c) Válassza az okos konfiguráció opciót.
d) A sikeres párosítás után adja meg a nevet és a jelszót (alapértelmezés szerint: admin/admin).
e) Az alapértelmezett jelszót az első csatlakozáskor meg kell változtatnia.

4. Sikertelen automatikus párosítás

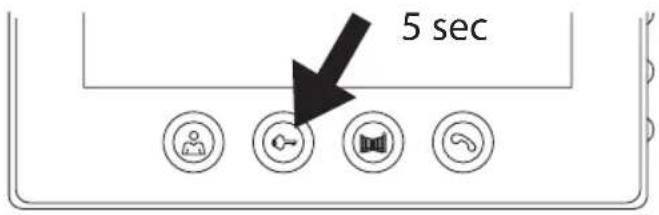

Ha az automatikus párosítás nem sikerül, állítsa vissza a készülék gyári beállításait úgy, hogy legalább 5 másodpercig lenyomva tartja a kulcs gombot, és kihúzza a készülékből a tápkábelt, majd újra csatlakoztatja azt.

1. Az alkalmazásban megjelenő ikonok jelentése

videófelvétel indítása/leállítása

állókép készítése

teljes képernyő

1 csengöhang

2

iválasztása

figyelmeztető hangjelzés kiválasztása

3

rezgés

4

ne zavarjanak (üzenetek blokkolása)

5

az alkalmazásról

6

segítség

7

az alkalmazás funkcióinak átállítása úgy, hogy a háttérben fussanak

8

kijelentkezés az alkalmazásból

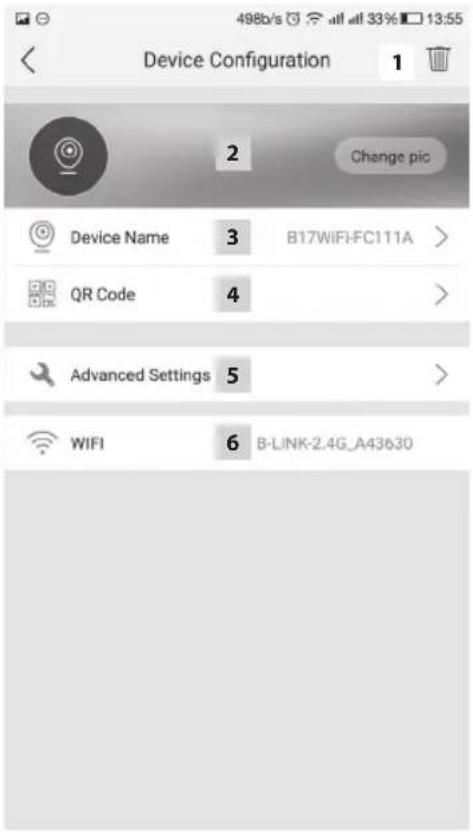

1 párosított eszköz törlése

háttérkép beállítása

párosított eszköz neve

QR-kód a készülékhez való hozzáférés megosztásához másik felhasználóval

haladó beállítások

WIFI-kapcsolat beállításai

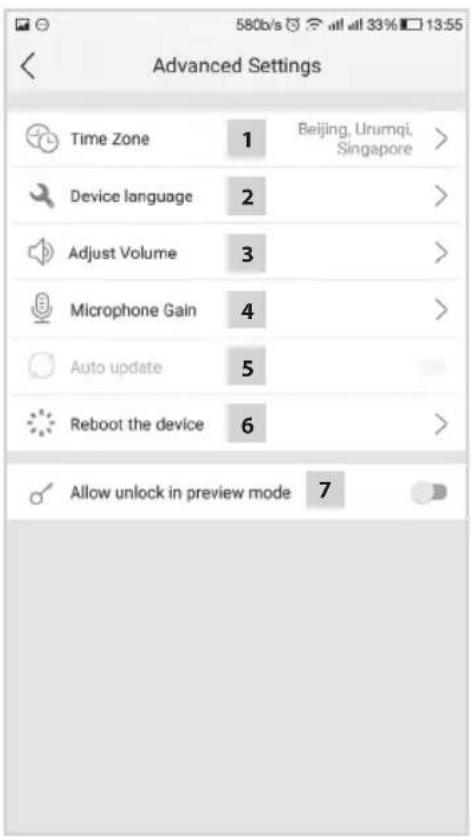

1 időzóna beállításai

2 alkalmazás nyelvi beállításai

3 hangerő beállítása a kameraegység hangszóróján

4 a mikrofon érzékenységének beállítása a kameraegységen

5 automatikus rendszerfrissítés

6 eszköz újraindítása

7 a zár- és kapuvezérlés engedélyezése előnézet üzemmódban

6. Az alkalmazás kezelése

a) A készülék beállításai

belépés a menübe, a készülék nevének megváltoztatása

Itt választhatja ki, hogy melyik csengőhang szólaljon meg, amikor valaki megnyomja a csengőt. Mindegyik panel eltérő csengőhanggal rendelkezik, így megállapítható, hogy melyik bemenet került aktiválásra.

eszköz megosztása

A gombra kattintás után megjelenik egy QR-kód, amely segítségével elvégezheti a panel beállítását más mobil készülékeken. Egyszerűen olvassa be a QR-kódot a másik mobil készüléken. Ezzel elvégezhető az eszköz egyszerű telepítése anélkül, hogy újra végig kellene léptetnie az egész párosítási folyamaton.

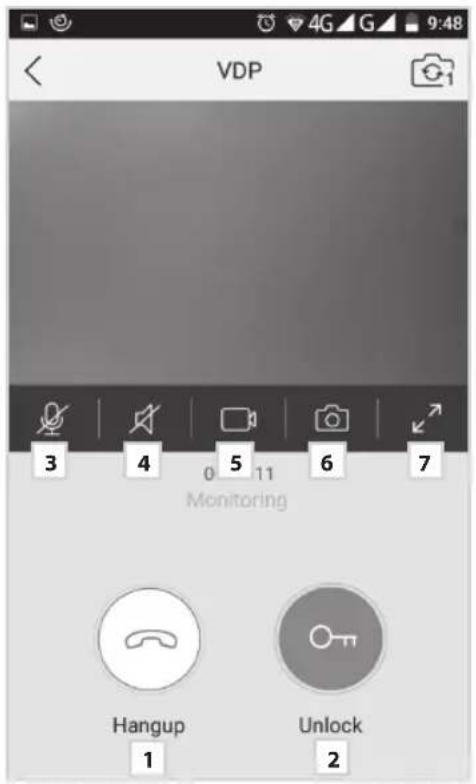

b) Adás vészhelyzeti üzemmódban

élő adás

Ha megnyitotta a vészhelyzeti üzemmódot, videófelvételeket vagy fotókat készíthet.

videófelvétel be/ki mikrofon be/ki

állókép készítése hangszóró be/ki

adás vége

c) Bejövő hívás

Bejövő hívás esetén megszólal az előzetesen beállított csengőhang, és információk jelennek meg a képernyön.

hívás fogadása fénykép készítése

ajtózárvezérlés hívás vége

felvétel be/ki

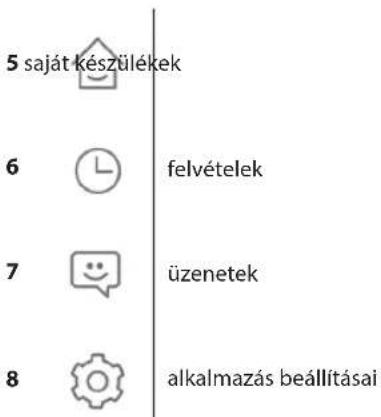

d) Felvételek

belépés a felvételek menübe egyéni felvételek tö

belépés a figyelmeztető üzenetek menübe

e) Az alkalmazás beállításai

belépés az alkalmazás az alkalmazásról

csengőhang kiválasztása segítség

figyelmeztető hangjelzés kiválasztása kijelentkezés az alkalmazásból

rezgés

A készülék karbantartása

A készülék nem igényel folyamatos karbantartást. Javasoljuk, hogy a készülék állapotától függően időnként törölje le egy nedves ronggyal.

Figyelem!

Tisztítás előtt a készüléket ki kell húzni az elektromos hálózatból!

Biztonsági figyelmeztetések

• A monitort ne szerelje TV-antennák közelébe vagy olyan helyre, ahol magas a hőmérséklet vagy a levegő páratartalma.
• A monitorhoz, illetve a TFT LCD kijelzőhöz ne nyúljon kézzel. Ne szerelje szét a kameraegységet.
• Ha a kameraegység lencséjére közvetlen napfény esik, a videómonitoron megjelenő kép kivehetetlenné válhat.
• Ne tegye ki a készüléket erős rázkódásnak, és ne ejtse le.

GYIK

A készülék nem működik

Ellenőrizze a kábeleket és a hálózati áramforráshoz való csatlakozást. Ha az adapterhez hosszabbítót használt, ellenőrizze, hogy azt jó polaritással csatlakoztatta-e. Ellenőrizze az adaptert feszültségmérővel. A csatlakozó kimeneti feszültségének 12 V DC (+/- 1 V)-nak kell lennie.

A kép/hang nem tiszta, a készülék nem szól

Vegye le a képernyöt vagy az ajtóra szerelt panelt, és egy rövid vezetékkel csatlakoztassa, hogy kizárja annak a lehetőségét, hogy a vételt megzavarja egy hibás vezeték a házban. Ezután ellenőrizze a kép- és hangbeállításokat (fényerő, kontraszt, szín, hangerő).

A lencse bepárásodik

Ez általában hideg időjárás esetén következik be. A fal és az ajtóra szerelt egység közötti hőmérséklet-különbség miatt kicsapódó pára okozza. Ha víz csapódik ki a lencsén, javasoljuk, hogy alaposan szárítsa meg az egységet, és változtasson az eredeti telepítésen.

Ok nélküli csengés

A csengő ok nélkül megszólalhat, ha a kamerát nedvesség éri. A víz rövidre zárja a zár kapcsolójának csatlakozóit, és a csengő magától megszólal. Javasoljuk, hogy szerelje le az ajtóról az egységet, alaposan szárítsa meg, és fújja le elektronikus eszközökhöz való vízlepergető spray-vel.

Túl magas hang (gerjedés)

A gerjedést az ajtóra szerelhető egység kimeneti hangjának akusztikai szórása okozza. A hang a mikrofonba érkezve még inkább felerősödik. Csökkentse a mikrofon érzékenységét és a monitor hangszórójának hangerejét.

A szabályozógombokkal ellátott beltéri egységek esetében elegendő a potenciométert elforgatni.

A készülék nem nyitja a zárat

Ellenőrizze a kábelek épségét.

Ellenőrizze a zár csatlakozóit feszültségmérővel. A zár működtetéséhez 12 V feszültségre van szükség. Ha a feszültség ennél alacsonyabb, erősebb vezetékekre van szükség a zár vezérléséhez.

A mikrofon érzékenysége hirtelen csökken

Ellenőrizze a mikrofonnyilás tisztaságát, vagy óvatosan tisztítsa meg egy vékony, tompa végű eszközzel. Vigyázzon, nehogy megrongálja a mikrofont!

A készülék nem kommunikál jól a hálózattal, vagy nem lehet párosítani

Ellenőrizze a hálózati csatlakozást, vagy állítsa vissza a gyári beállításokat (a 4. pont alapján), és ismételje meg a párosítási lépéseket.

Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztik az Ön egészségét és kényelmét.

EMOS spol. s r. o. igazolja, hogy a EM-101WIFI (H2014) típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.emos.eu/download.
