H2014 - Interkomas Emos - Nemokama naudojimo instrukcija

Produkto tipas	Spalvotas vaizdo durų telefono rinkinys
Gamintojas	Emos
Modelis	H2014
Monitoriaus ekranas	Spalvotas TFT LCD
Garsiakalbis	Integruotas
Mikrofonas	Integruotas
Durų užrakto valdymas	Taip (mygtukas ant monitoriaus)
Vartų valdymas	Taip (mygtukas ant monitoriaus)
Skambučio garsumo reguliavimas	Taip
Skambučio melodijos pasirinkimas	Taip (kelios melodijos)
Vaizdo ryškumo reguliavimas	Taip
Vaizdo spalvų reguliavimas	Taip
Kalbos garsumo reguliavimas	Taip
Monitoriaus maitinimas	230 V AC / 50 Hz per adapterį (12 V DC išėjimas)
Durų kameros bloko maitinimas	Tiekiamas kabeliu iš monitoriaus
Nuotolinė prieiga	Per VDP programėlę (iOS/Android)
Wi-Fi reikalavimai	2,4 GHz tinklas
Rekomenduojamas kabelis	FTP CAT.5 arba CAT.6 (iki 50 m)
Pakuotės turinys	Monitorius, montavimo rėmas, durų kameros blokas, varžtai
Priežiūra	Valyti drėgna šluoste (išjungus maitinimą)
Saugos priemonės	Venkite aukštos temperatūros, drėgmės, tiesioginių saulės spindulių; neardykite

Dažnai užduodami klausimai - H2014 Emos

Ką daryti, jei įrenginys neveikia?

Patikrinkite laidus ir maitinimo jungtį. Jei naudojamas ilginamasis kabelis, patikrinkite poliškumą. Išmatuokite adapterio išėjimą multimetru; jis turėtų būti 12 V DC (+/- 1 V).

Vaizdas ar garsas neaiškus, arba įrenginys neskamba. Ką galiu patikrinti?

Nuimkite monitorių ar durų skydelį ir prijunkite trumpu kabeliu, kad pašalintumėte galimą laidininko gedimą. Tada sureguliuokite ryškumo, kontrasto, spalvų ir garsumo nustatymus.

Kodėl kamera rasoja?

Kondensatas susidaro šaltu oru dėl temperatūros skirtumo. Kruopščiai išdžiovinkite įrenginį ir pakeiskite montavimą, kad pagerintumėte ventiliaciją.

Mano domofonas skamba spontaniškai. Kas tai sukelia?

Drėgmė, patekusi į kamerą, gali trumpai sujungti užrakto jungiklį. Nuimkite durų bloką, išdžiovinkite ir apipurkškite elektronikos vandens repelentu.

Girdimas aukšto dažnio triukšmas (grįžtamasis ryšys). Kaip tai ištaisyti?

Grįžtamasis ryšys atsiranda, kai durų garsiakalbio garsą pagauna mikrofonas. Sumažinkite mikrofono jautrumą ir garsiakalbio garsumą. Reguliuojamuose durų blokuose naudokite potenciometrus.

Įrenginys neatidaro durų užrakto. Ką turėčiau patikrinti?

Įsitikinkite, kad laidai nepažeisti. Išmatuokite įtampą ant užrakto gnybtų multimetru; ji turėtų būti 12 V. Jei įtampa žema, naudokite storesnius laidininkus.

Mikrofono jautrumas staiga sumažėjo. Kaip jį atkurti?

Patikrinkite mikrofono angą dėl nešvarumų ir atsargiai išvalykite plonu, buku daiktu. Būkite atsargūs, kad nepažeistumėte mikrofono.

Mano įrenginys negali prisijungti prie tinklo arba nepavyksta suporuoti. Ką galiu daryti?

Patikrinkite tinklo ryšį. Jei automatinis poravimas nepavyksta, atstatykite įrenginį laikydami klavišo mygtuką 5 sekundes ir atjungdami maitinimą.

Kaip galiu suteikti prieigą prie savo domofono kitam vartotojui?

VDP programėlėje eikite į įrenginio nustatymus ir bakstelėkite „įrenginio bendrinimas“. Atsiras QR kodas; kitas vartotojas nuskaito jį savo mobiliuoju įrenginiu ir gauna prieigą.

Kaip atkurti gamyklinius nustatymus?

Paspauskite ir palaikykite klavišo mygtuką 5 sekundes, atjungdami ir vėl prijungdami maitinimą.

NAUDOJIMO INSTRUKCIJA H2014 Emos

LT | Spalvinio vaizdo telefono komplektas

Pakuotės turinys

1 monitorius

1 vaizdo telefono tvirtinimo rémas

1 durų vaizdo kameros blokas

tvirtinimo varžtai

Techninis monitoriaus aprašymas

žr. 2 pav.

Aprašymas:

1 – garsiakalbis

2 - tiekimas

3 – durų užrakto valdymas

4 - vartų valdymas

5 - atsiliepti/baigti skambutj

6 - mikrofonas

7 – Skambėjimo melodijos garsumas

8 – skambėjimo melodijos parinkimas

9 – vaizdo ryškumas

10 - vaizdo spalvos

11 – kalbėjimo garsumas

Montavimas

Ekrano montavimo vietos pasirinkimas

Pasirinkdami vietą, atsiżvelkite, kiek reikės kabelių įrenginiui sumontuoti. Rekomenduojama įrenginį montuoti naudotojo akių lygyje.

Tvirtinimo rémelio montavimas

Laikiklj pridėkite numatytoje montavimo vietoje, pažymėkite sienoje gręžimo skylių vietas ir jas išgręžkite. Laikiklio centre turi likti pakankamai vietos ekrano kabeliams (kabeliui iš vaizdo kameros, maitinimo laidui ir t. t.). Laikiklj pritvirtinkite sraigtais; taip pat galite naudoti nailoninius kaiščius.

Kabelių prijungimas

Prijunkite durų kameros bloką prie ekrano, kabelį prijungdami prie atitinkamų prievadų abiejuose įrenginiuose.

Ekrano pakabinimas

Švelniai įspauskite ekraną į laikiklj, kad išsikišusios dalys užsifiksuotų angose užpakalinėje ekrano dalyje. Ekraną lengvai truktelėkite žemyn, kad jis užsifiksuotų reikiamoje padėtyje.

Irenginio prijungimas prie tinklo

Maitinimo laidą prijunkite prie tinklo, atitinkančio jrenginio parametrus (230 V/50 Hz).

Duru kameros bloko montavimas

žr. 3 pav.

1. Išsukite varžta, esantj užpakalinėje dalyje, ir išstumkite durų kameros bloką iš aliumininio gaubto.
2. Pasirinkite tinkamą montavimo vietą ir pritvirtinkite gaubtą.
3. Pateiktais sraigtais prijungta duru bloka pritvirtinkite prie gaubto.

Duru vaizdo kameros bloko tvirtinimas prie gipso

Užtepkite silikono sluoksnj tarp sienos ir durų vaizdo kameros bloko, kad tarp jų nepatektų drėgmės. Silikonas turėtų būti užteptas viršuje ir šonuose. Apačia turėtų būti tuščia, kad drėgnas oras galėtų laisvai pasišalinti.

Jungiamuju kabelių parametrai

Atstumams iki 50 m rekomenduojame naudoti FTP CAT.5 kokybės kabelį (CAT.6 yra optimalus). Jei atstumas didesnis nei 50 m, rekomenduojame pasikonsultuoti su specialistu.

Atskirus laidininkus sujunkite poromis prie atitinkamai sužymètų gnybtų vaizdo telefone ir kameros bloke. Laidų ekranai abiejose pusėse turi būti prijungti prie gnybto Nr. 2 (GND).

Jungiamuju kabelių negalima tiesti greta maitinimo laido 230/380 V KS.

Irenginio veikimas

Norėdami paskambinti ir suaktyvinti vaizdą ekrane, paspauskite durų kameros bloko mygtuką, parodytą apačioje.

Norédami priimti skambutj, paspauskite ši vaizdo ekrano mygtuką

Norėdami iškart iškviesti durų bloko kameros vaizdą, paspauskite šį mygtuką.

Norėdami siųsti signalą elektriniam užraktui ir vartams, paspauskite vieną iš šių mygtuku.

Nuotolinės prieigos programėlės veikimas

1. Programèlès atsisiuntimas

Atsisiųskite programėlę iš „Google Play“ ar „Apple Store“.

Pavadinimas: VDP

VDP

2. Naujo jrenginio prijungimas

a) Naujo jrenginio susiejimas

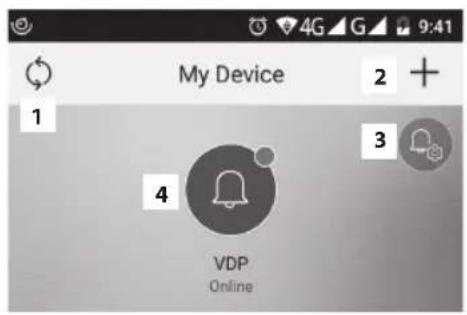

Paspauskite šią piktogramą pagrindiniame ekrane.

Pasirinkite norimo prijungti jrenginio modeli pagal paveiksliuką.

b) Irenginio, kurj prijungė ir naudojasi kitas naudotojas, prijungimas.

Paspauskite šią piktogramą pagrindiniame ekrane.

Iveskite naudotojo, kuris nori pasidalyti prieiga prie jrenginio, QR kodą. Prieiga prie jrenginio turi būti jau nustatyta.

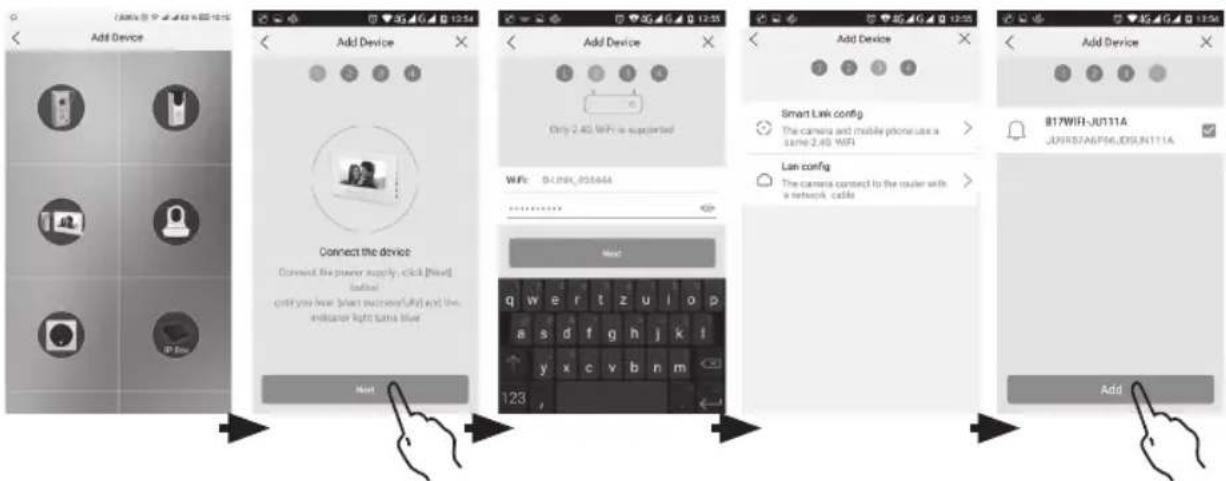

3. Irenginio susiejimas su prie vietiniu tinklu

a) Prijunkite savo mobiluji telefoną arba planšetinį kompiuterį prie vietinio tinklo (skirta vietiniam belaidžiam tinklui, tik 2,4 GHz).
b) Pasirinkę tinkamą prijungto jrenginio modelį pagal vaizdą (monitorius su kameros bloku), įveskite tinklo prieigos informaciją (vietinio belaidžio tinklo pavadinimą ir slaptažodį).
c) Pasirinkite išmanuji konfigūravimą.
d) Sėkmingai susieje, įveskite prisijungimo vardą ir slaptažodį (numatytieji: „admin“ / „admin“).
e) Numatytaji slaptažodj būtina pakeisti pirmą kartą prisijungus.

4. Nesėkmingas automatinis susiejimas

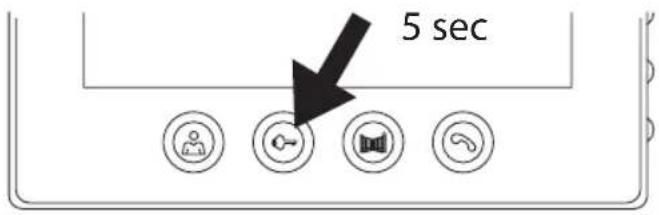

Jeigu automatiškai susieti nepavyksta, reikia atstatyti gamyklinius jrenginio parametrus paspaudžiant ir laikant nustatymo („reset“) mygtuką 5 sekundes ir atjungiant ir vėl prijungiant maitinimo šaltinį.

1. Programélès piktogramų reikšmės

durų užrakto valdymas

pradėti/sustabdyti vaizdo įrašą

užfiksuoti vaizdą

visas ekranas

1 skambėjimo melodijos parinkimas

2

3

4

5

6

7

8

žadintuvo garso parinkimas

vibracija

netrukdyti (išjungti pranešimus)

apie programèle

pagalbos centras

programėlės funkcijų nustatymas, kad veiktų fone

atsijungti nuo programėlės

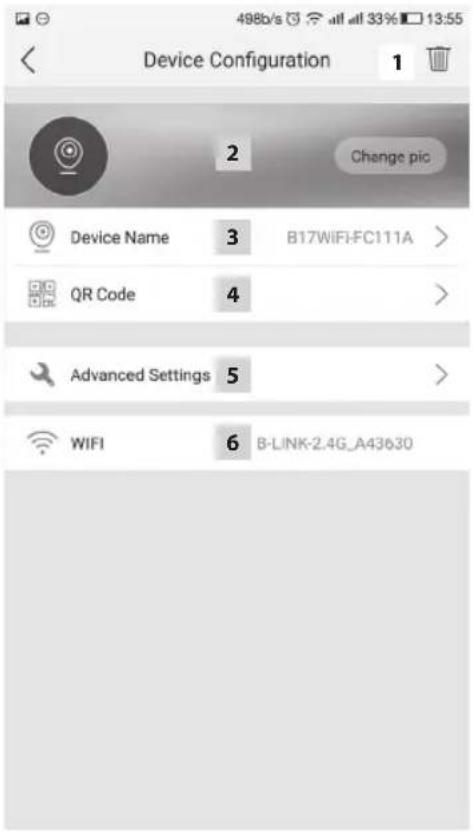

1 pašalinti susietą jrengini

2

3

4

5

6

nustatyti fono vaizda

susieto jrenginio pavadinimas

QR kodas, skirtas jrenginio prieigai su kitais naudotojais pasidalyti

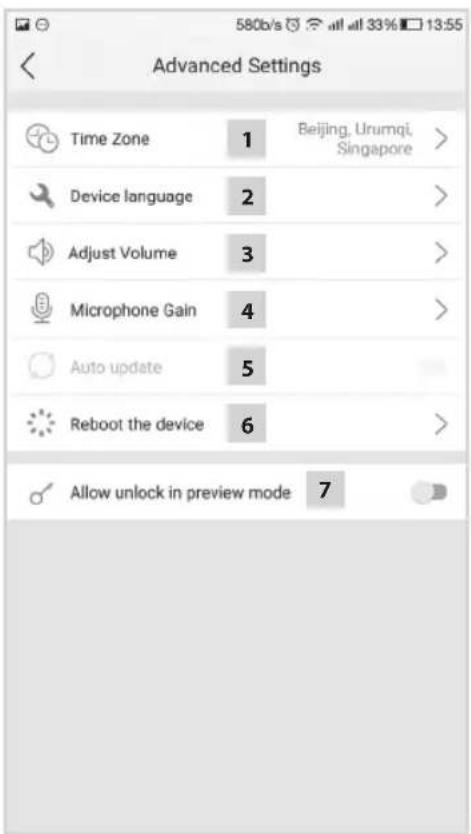

papildomos nuostatos

Belaidžio tinklo ryšio nuostatos

1 laiko juostos nuostatos

2

3

4

5

6

7

programélés kalbos nuostatos

kameros bloko garsiakalbio garso nuostatos

kameros bloko mikrofono jautrumo nuostatos

automatinis sistemos atnaujinimas

jrenginio paleidimas iš naujo

leisti užrakinti ir valdyti vartus peržiūros režimu

6. Programèlès valdymas

a) [renginio nuostatos

eikite j meniu „Keisti

jrenginio pavadinimą"

Čia galite pasirinkti skambėjimo melodiją, kuri gros paspaudus skambutį. Kiekvienas skydelis turi skirtingą skambėjimo melodiją, kad atskirtų, kuri įvestis yra aktyvi.

jrenginio susiejimas

Paspaudus ši mygtuką, bus rodomas QR kodas, kad būtų galima paruošti skydelį kitiems mobiliesiems įrenginiams. Tiesiog nuskaitykite QR kodą kitu mobiliuoju įrenginiu. Įrenginys bus paruoštas ir nereikės dar kartą susieti.

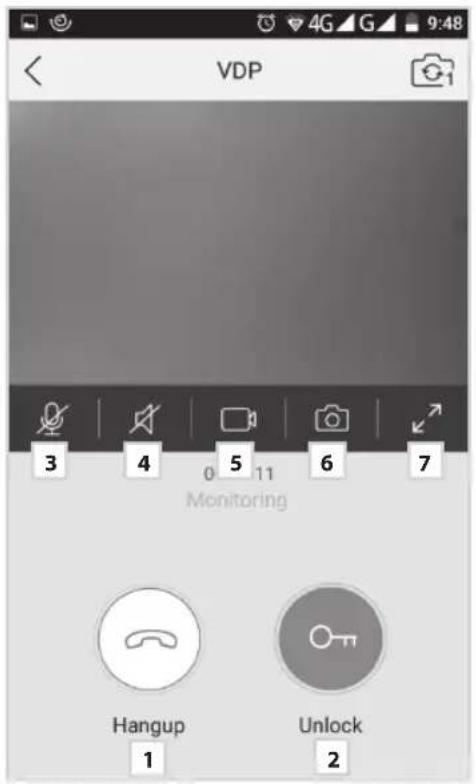

b) Pagalbos režimo vaizdas

atviras vaizdas

Atverus pagalbos režimo vaizda, galima daryti vaizdo jrašus ar nuotraukas.

užfiksuoti vaizdą jjungti/išjungti garsiakalbj

išjungti vaizda

c) gaunamasis skambutis

Gaunant skambutj skambès nustatyta skambėjimo melodija ir bus rodoma informacija ekrane.

priimti skambutj nufotografuoti

durų užrakto valdymas baigti skambutį

jjungti/išjungti irašymą

d) Irašai

jeiti i jrašų meniu pašalinti atskirus jrašus

jeiti i meniu su pavjoaus signalų pranešimais

e) Programèlès nuostatos

jeiti j programélés meniu apie programèlę

skambėjimo melodijos parinkimas pagalbos centras

pavojaus signalo tono parinkimas atsijungti nuo programėles

vibracija

Irenginio priežiūra

Irenginiui nereikia specialios priežiūros. Atsižvelgiant i jrenginio būkle, rekomenduojama kartais jrenginj nuvalyti drėgna šluoste.

Ispèjimas!

Prieš valant jrenginj būtina atjungti nuo maitinimo tinklo!

Saugos įspėjimai

- Monitoriaus nestatykite šalia televizijos imtuvų arba aplinkoje, kurioje yra aukšta temperatūra ir drėgme.

• Nelieskite TFT skystuju kristalu ekrano arba jprasto ekrano rankomis, nebandykite išardyti duru bloko.
• Jei saulės šviesa šviečia tiesiai į kameros bloko objektyvą, vaizdo telefone rodomas vaizdas gali būti nejžiūrimas.
• lrenginj saugokite nuo vibraciju ir stenkitės nenumesti.

DUK

Irenginys neveikia

Patikrinkite laidus ir ar energijos tiekimo blokas prijungtas prie tinklo. Jei maitinimo adapteriui naudojate ilginamajj laidą, patikrinkite, ar poliškumas yra tinkamas. Išmatuokite adapterj multimetru. Jungties išėjimo įtampa turi būti 12 V NS (+/- 1 V).

Vaizdas / garsas neaiškus, jrenginys neskamba

Pašalinkite monitorių arba durų skydelį ir prijunkite jį naudodami trumpą laidą, kad namuose išvengtumėte nutraukto laidininko veikimo. Tada patikrinkite vaizdo ir garso nuostatas (ryškumą, kontrastą, spalvą, garsumą).

Objektyvas rasoja

Taip atsitinka daugiausia šaltu oro, kai dėl temperatūros skirtumo tarp sienos ir paties durų įrenginio įvyksta kondensacija. Jei vanduo kondensuojasi ant objektyvo, rekomenduojame kruopščiai išdžiovinti įrenginį ir pakeisti įrangą.

Savaiminis skambėjimas

Savaiminj skambėjimą sukelia j kamerą patekusi drėgmė. Vanduo sukelia trumpajji užrakto jungiklio jungčių jungimą, todėl jrenginys pradeda skambėti savaime. Rekomenduojame išmontuoti durų jrenginį, kruopščiai jį išdžiovinti ir apipurkšti elektronikai skirtu repelentu.

Aukšto tono triukšmas (grijžtamasis ryšys)

Grjžtamojo ryšio šaltinis yra kameros bloko garso sklaidos rezultatas. Garsas grjžta atgal i mikrofoną, ir jis ten dar labiau sustiprinamas. Galite išspresti šią problema sumažindami mikrofono jautrumą ir monitoriaus garsiakalbio garsuma.

Duru jrenginiuose su reguliuojamaisiais elementais galite tai padaryti pasukdami potenciometrus.

Irenginiui nepavyksta atidaryti užrakto

Patikrinkite, ar laidai nepažeisti.

Užrakto jungtyse multimetru išmatuokite jtampą. Užraktui suveikti reikalinga 12 V įtampa. Jei ši vertė yra mažesnė, užraktui valdyti naudokite stipresnius laidininkus.

Staigus mikrofono jautrumo sumažėjimas

Patikrinkite, ar mikrofono anga švari, švelniai ją išvalykite plonu ir buku daiktu. Būkite atsargūs, kad nepažeistumėte mikrofono!

Šis įrenginys neturi ryšio su tinklu arba jo negalima susieti

Patikrinkite tinklo jungtį arba perkraukite įrenginį (pagal 4 punktą), pakartokite tinklo susiejimo procesą.

Nemeskite kartu su buitinėmis atliekomis. Pristatykite į specialius rūšiuojamoms atliekoms skirtus surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų informaciją apie surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos medžiagos gali patekti į gruntinius vandenis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių sveikatai.

Aš, EMOS spol. s r. o. patvirtinu, kad radijo įrenginių tipas EM-101WIFI (H2014) atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: http://www.emos.eu/download.
