H2014 - Interkom Emos - Tasuta kasutusjuhend

Toote tüüp	Värviline videoustelefonikomplekt
Bränd	Emos
Mudel	H2014
Monitori ekraan	Värviline TFT LCD
Kõlar	Sisseehitatud
Mikrofon	Sisseehitatud
Ukse lukustuse juhtimine	Jah (nupp monitoril)
Värava juhtimine	Jah (nupp monitoril)
Helina helitugevuse reguleerimine	Jah
Helina valik	Jah (mitu meloodiat)
Pildi heleduse reguleerimine	Jah
Pildi värvi reguleerimine	Jah
Kõne helitugevuse reguleerimine	Jah
Toiteallikas monitorile	230 V AC / 50 Hz adapteri kaudu (12 V DC väljund)
Uksekaamera seadme toide	Kaabli kaudu monitorist
Kaugjuurdepääs	VDP rakenduse kaudu (iOS/Android)
Wi-Fi nõue	2,4 GHz võrk
Soovitatav kaabel	FTP CAT.5 või CAT.6 (kuni 50 m)
Pakendi sisu	Monitor, paigaldusraam, uksekaamera seade, kruvid
Hooldus	Pühkige niiske lapiga (vool välja lülitatud)
Ohutusmeetmed	Vältige kõrget temperatuuri, niiskust, otsest päikesevalgust; ärge võtke lahti

Korduma kippuvad küsimused - H2014 Emos

Mida teha, kui seade ei tööta?

Kontrollige kaablite ja toiteallika ühendust. Kui kasutati pikendust, kontrollige polaarsust. Mõõtke adapteri väljundit multimeetriga; see peaks olema 12 V DC (+/- 1 V).

Pilt või heli on ebaselge või seade ei helise. Mida saan kontrollida?

Eemaldage monitor või uksepaneel ja ühendage lühikese kaabliga, et välistada vigane juht. Seejärel reguleerige heleduse, kontrasti, värvi ja helitugevuse sätteid.

Miks kaamera objektiiv uduseks läheb?

Kondensaat tekib külma ilmaga temperatuurierinevuse tõttu. Kuivatage seade põhjalikult ja muutke paigaldust, et parandada ventilatsiooni.

Minu uksekell heliseb iseeneslikult. Mis seda põhjustab?

Niiskuse sattumine kaamerasse võib lüliti lühistada. Võtke ukseplokk maha, kuivatage see ja pihustage elektroonika jaoks mõeldud veetõrjega.

On kõrge heli (tagasiside). Kuidas seda parandada?

Tagasiside tekib, kui uksekõlari heli mikrofoni siseneb. Vähendage mikrofoni tundlikkust ja kõlari helitugevust. Kasutage reguleeritavatel ukseplokkidel potentsiomeetreid.

Seade ei ava ukse lukku. Mida peaksin kontrollima?

Veenduge, et kaablid on terved. Mõõtke luku klemmidel pinget multimeetriga; see peaks olema 12 V. Kasutage paksemaid juhte, kui pinge on madal.

Mikrofoni tundlikkus langes järsku. Kuidas seda taastada?

Kontrollige mikrofoni ava mustuse suhtes ja puhastage seda õrnalt õhukese nüri esemega. Olge ettevaatlik, et mitte kahjustada mikrofoni.

Minu seade ei saa võrguga ühendust või sidumine ebaõnnestub. Mida saan teha?

Kontrollige võrguühendust. Kui automaatne sidumine ebaõnnestub, lähtestage seade, hoides klahvi 5 sekundit all ja lülitades toite sisse/välja.

Kuidas saan jagada juurdepääsu oma uksekella teise kasutajaga?

VDP rakenduses minge seadme seadetesse ja puudutage "seadme jagamine". Ilmub QR-kood; teine kasutaja skannib selle oma mobiilseadmega, et saada juurdepääs.

Kuidas lähtestada seade tehasesätetele?

Hoidke all klahvi 5 sekundit, samal ajal toiteallikat lahti ja uuesti ühendades.

KASUTUSJUHEND H2014 Emos

Monitori tehniline kirjeldus

vt joonis 2

KIRJELDUS:

1 - kölar
2 - eelvaade
3 – ukseluku juhtseade
4 – värava juhtseade
5 – köne vastuvötmine/löpetamine
6 - mikrofon

7 – helinatooni helitugevus
8 - helinatooni valimine
9 – pildi heledus
10 – pildi värv
11 – sarunas skalums

Paigaldamine

Monitori paigalduskoha valimine

Seadmele paigalduskoha valimisel arvestage ka kaablitega. Soovitame seadme paigaldada kasutaja silmade körgusele.

Kinnitusraami paigaldamine

Asetage raam kinnituskohale, märkige üles kinnitusaukude kohad ja puurige need seina. Monitori kaablite (kaamera juhe, toitekaabel jne) jaoks peab raami keskele jääma piisavalt ruumi. Kinnitage raam kruvide abil; võite lisada ka seinapistikud.

Kaablite kinnitamine

Ühendage uksekaamera seade monitoriga, ühendades kaabli mölema seadme ettenähtud klemmidega.

Monitori riputamine

Vajutage monitor örnalt hoidikule, nii et eendid lukustuksid monitori taga olevatesse avadesse. Kui surute monitori natuke allapoole, kinnitub see paika

Seadme ühendamine toitega

Ühendage toitekaabel vörku, mis vastab seadme 230 V / 50 Hz parameetritele.

Uksekaamera paigaldamine

vt joonis 3

1. Keerake alumisel küljel olev kruvi lahti ja libistage uksekaamera alumiiniumist katte alt välja.
2. Valige kinnitamiseks sobiv koht ja kinnitage kate.
3. Kinnitage ühendatud uksekaamera kaasasolevate kruvide abil katte külge.

Uksekaamera paigaldamine krohvile

Niiskuse sissepääsu vältimiseks kandke seina ja uksekaamera vahele kiht silikooni. Silikooni tuleb kanda seadme peale ja külgedele. Alumine külg peab jääma vabaks, et niiske öhk saaks välja voolata.

Ühenduskaablite parameetrid

Kaugustel alla 50 m soovitame kvaliteetset FTP CAT.5 kaablit (optimaalselt CAT.6). Kaugustel üle 50 m soovitame pöörduda tehnilise toe poole.

Ühendage üksikud juhid paaridena videofoni ja kaamera identselt nummerdatud klemmidele. Kaabli varjestus tuleb ühendada mölemalt poolt klemmiga nr 2 (GND).

Ühenduskaablit ei tohi juhtida mööda 230/380 V vahelduvvoolu kaablit.

Seadme töötamine

Helisemiseks ja videofonil pildi loomiseks vajutage allpool näidatud uksekaamera nuppu.

Kõne vastuvõtmiseks vajutage seda nuppu monitoril.

Uksekaamerast pildi viivitamatuks esitamiseks vajutage seda nuppu.

Elektrilukule ja -väravale impulsi saatmiseks vajutage ühte neist nuppudest.

Kaugjuurdepääsu rakenduse töötamine

1. Rakenduse allalaadimine

Laadige rakendus alla Google Playst või Apple Store'ist.

Nimi: VDP

VDP

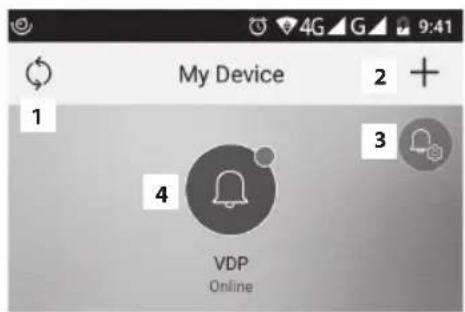

2. Uue seadme lisamine

a) Uue seadme sidumine

Klöpsake sellel ikoonil põhiekraanil.

Valige pildi pōhjal seadme mudel, mille soovite ühendada.

b) Jagatud seadme lisamine (seade on juba lisatud ja teine kasutaja kasutab seda)

Klöpsake sellel ikoonil põhiekraanil.

Laadige ruutkood selle kasutaja ekraanilt, kes soovib seadmele juurdepääsu jagada. Juurdepääs seadmele peab olema juba seadistatud.

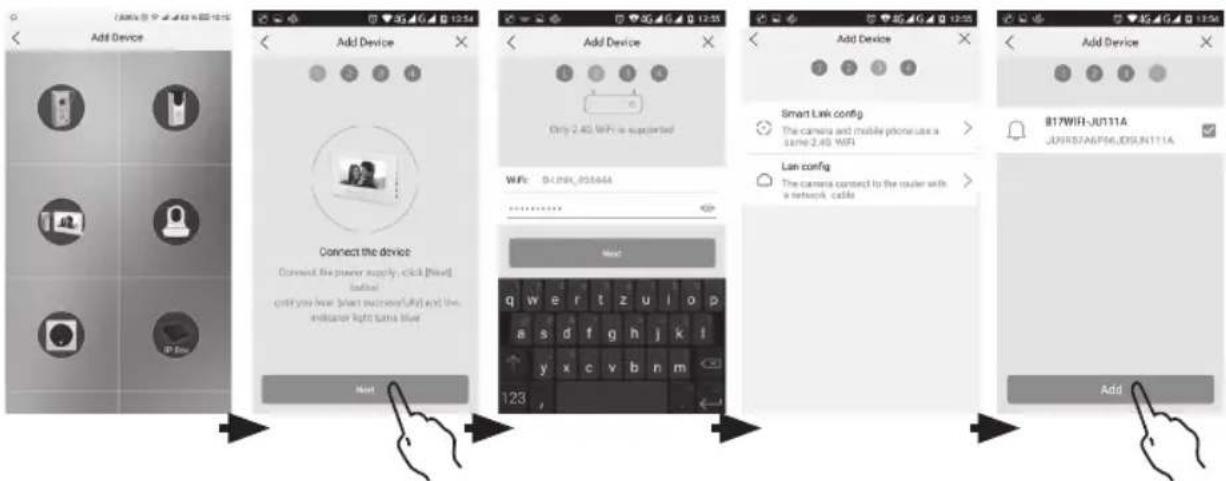

3. Seadme sidumine kohaliku võrguga

c) Ühendage oma mobiiltelefon või tahvelarvuti kohaliku võrguga. (Wi-Fi jaoks, ainult 2,4 GHz).
d) Pärast ühendatud seadme öige mudeli valimist vastavalt pildile (monitor koos kaameraseadmega) sisestage vörgu juurdepääsuteave (Wi-Fi vörgu nimi ja parool).
e) Valige nutikas konfigureerimismeetod.
f) Pärast edukat sidumist sisestage nimi ja parool (vaikimisi: admin/admin).
g) Vaikeparooli tuleb esimesel ühendusel muuta.

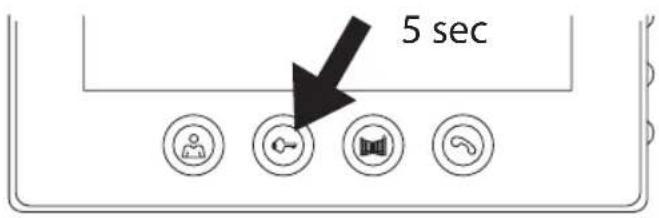

4. Nurjunud automaatne sidumine

Kui automaatne sidumine nurjub, tuleb seade lähtestada tehaseseadetele, vajutades ja hoides 5 sekundit all nuppu ning lahutades ning taasühendades toiteallika.

1. Ikoonide tähendus rakenduses

Ukselukustuse juhtseadmed

Mikrofoni sisse/välja lülitamine

Kölari sisse/välja lülitamine

Videosalvestuse käivitamine/seiskamine

Pildi jäädvustamine

Täisekraan

1 Helinatooni valimine

2

3

4

5

6

7

8

Häire helinatooni valimine

Vibratsioon

Mitte segada (peata teatised)

Teave rakenduse kohta

Abikeskus

Rakenduse funktsioonide määramine taustal töötamiseks

Rakendusest välja logimine

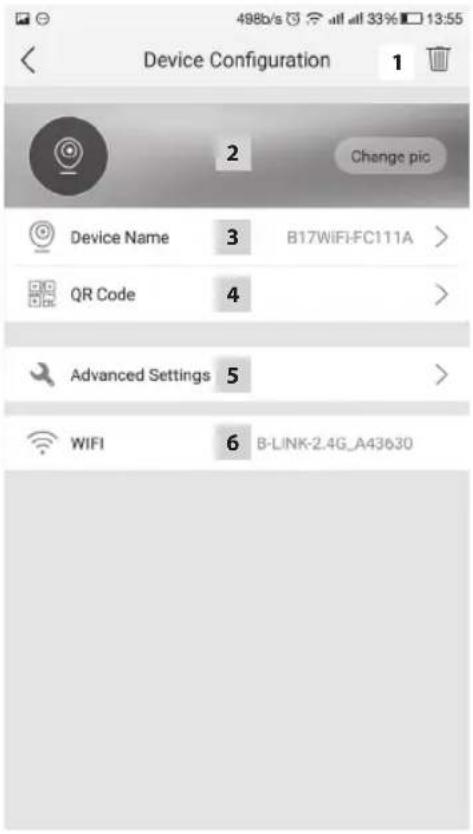

1 Seotud seadme kustutamine

2

3

4

5

6

Taustpildi määramine

Seotud seadme nimi

Ruutkood seadmele juurdepääsu jagamiseks teise kasutajaga

Täpsemad sätted

Wi-Fi ühenduse sätted

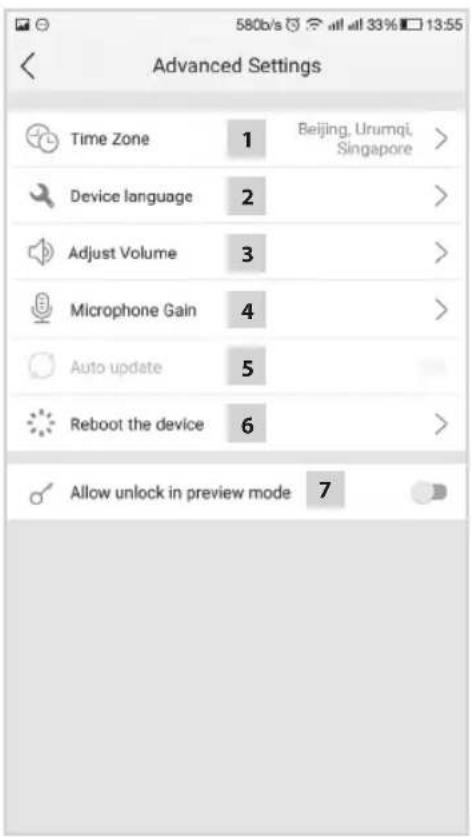

1 Ajavööndi sätted

2

3

4

5

6

7

Rakenduse keelesätted

Kaamera mikrofoni tundlikkussätted

Automaatne süsteemivärskendus

Seadme taaskäivitamine

Eelvaaterežiimis luku ja värava juhtseadme lubamine

6. Rakenduse juhtseade

a) Seadme sätted

Juurdepääsumenüü muutmine

Seadme nimi

Siin saate valida helinatooni, mida hakatakse kella helistamisel mängima. Igal paneelil võib aktiveeritud sisendi eristamiseks olla erinev helinatoon.

Seadme jagamine

Pärast nupule klöpsamist ilmub ruutkood, mis võimaldab teil paneeli seadistada teistes mobiilseadmetes. Skannige lihtsalt ruutkood teise mobiilseadmega. See võimaldab seadet hölpsasti seadistada, ilma et oleks vaja kogu sidumisprotsessi uuesti teha.

b) Eelvaade avariirežiimist

Eelvaate avamine

Kui avariivaade on avatud, saate teha videolõikude salvestusi või pildistada.

Salvestamise sisse/välja lülitamine Mikrofoni sisse/välja lülitamine

Pildi jäädvustamine Kölari sisse/välja lülitamine

lülitamine

Eelvaate sulgemine

c) Sissetulev köne

Sissetuleva kõne ajal kõlab eelseadistatud helinatoon ja ekraanile kuvatakse teave.

Kõne vastuvõtmine Pildi jäädvustamine Pildi jäädvustamine

Ukseluku juhtseade Köne löpetamine Köne sulgemine

Salvestamise sisse/välja lülitamine

d) Salvestised

Salvestiste menüüsse sisenemine Üksikute salvestiste kustutamine

Häireteadete menüüsse sisenemine

e) Rakenduse sätted

Menüüsse sisenemine Teave rakenduse kohta

Helinatooni valimine Abikeskus

Häiretooni valimine Rakendusest välja logimine

Vibratsioon

Seadme hooldus

Seade vajab vähest hooldamist. Seadme olekust lähtuvalt on soovitatav seadet aeg-ajalt niisutatud lapiga pühkida.

Hoiatus!

Enne puhastamist tuleb seade vooluvõrgust lahti ühendada!

Ohutushoiatused

• Ärge asetage monitori televiisorite lähedusse ega kõrge temperatuuri või niiskusega keskkonda.
• Ärge puudutage TFT-vedelkristallekraani ega monitori käega ja ärge võtke uksekaamerat lahti.
• Kui päikesevalgus paistab otse uksekaamera objektiivi, vöib pilt videomonitoril muutuda loetamatuks.
• Ärge laske seadmel kokku puutuda vibratsiooniga ega kukutage seda maha.

KKK

Seade ei tööta

Kontrollige kaableid ja toiteallika ühendust vörguga. Kui pikendasite toiteadapteri kaablit, kontrollige, kas polaarsus on öige. Möötke adapter multimeetriga. Pistiku väljundpinge peab olema 12 V alalisvoolu (+/- 1 V).

Pilt/heli pole selge, seade ei helise

Eemaldage monitor või uksepaneel ja ühendage see lühikese kaabli abil, et välistada majas juhtivuse häire. Seejärel kontrollige kujutise ja heli sätteid (heledus, kontrast, värv, helitugevus).

Lääts muutub uduseks

See toimub peamiselt külma ilmaga, kus seina ja ukseseadme vahelise temperatuurierinevuse töttu tekib kondensatsioon. Kui läätsele kondenseerub vesi, soovitame seadet põhjalikult kuivatada ja paigaldust kohandada.

Juhuslik helisemine

Juhusliku helisemise põhjustab niiskuse kaamerasse sattumine. Vesi lühistab lukustuslüliti kontaktid ja seade hakkab iseenesest helisema. Soovitame ukseseadme lahti võtta, seda põhjalikult kuivatada ja pihustada seda elektroonika kaitsmiseks vetthülgava spreiga.

Kile müra (kaja)

Kaja põhjus on väljundheli hajumine uksekaamerast. Heli suundub tagasi mikrofoni, kus seda veelgi võimendatakse. Selle saate lahendada, vähendades mikrofoni tundlikkust ja monitori kölari helitugevust. Reguleeritavate elementidega ukseseadmetes saate seda teha potentsiomeetreid keerates.

Seade ei ava lukku

Kontrollige, kas kaabeldus on terve. Mõõtke multimeetri abil lukustuse klemmide pinget. Lukustuse käivitamiseks on vaja pinget 12 V. Kui väärtus on madalam, kasutage lukustuse haldamiseks tugevamaid juhtmeid.

Mikrofoni tundlikkuse järsk langus

Kontrollige mikrofoni ava puhtust ja puhastage seda ettevaatlikult öhukese ning nüri esemega. Olge ettevaatlik, et mikrofoni mitte kahjustada!

Seade ei suhtle vörguga vöi seda ei saa siduda

Kontrollige võrguühendust või lähtestage seade (vastavalt punktile nr 4) ja korrake võrgu sidumisprotsessi.

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel vöivad ohtlikud ained pääseda pöhjavette ja seejärel toiduahelasse ning möjutada nii inimeste tervist.

Käesolevaga deklareerib EMOS spol. s r. o., et käesolev raadioseadme tüüp EM-101WIFI (H2014) vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: http://www.emos.eu/download.
