Mark	Emos
Mudel	H3019
Toote tüüp	Videouksetelefon numbrilise klaviatuuri ja RFID-lugejaga
Toide	12 V DC
Infrapunavalgustus	Jah
Reguleeritav vaatenurk	Jah, pööratava aluse abil
Maksimaalne kasutajakoodide arv	200 (lahtrid 000-199)
Soovitatav kaabli tüüp	FTP CAT.5/6 kuni 20 m, SYKFY 5×2×0,5 rohkem
Maksimaalne kaabli pikkus	Kuni 115 m (vastavalt kaabli ristlõikele)
Avamisviis	Numbriline kood (6 numbrit) ja RFID-kiip
Klaviatuuri taustvalgus	Reguleeritav: väljas, alati sees, töörežiimis sees
Pakendi sisu	Kaamera, hoidik, pööratav alus, RFID-kiibid, paigaldusmaterjal, kruvikeeraja, juhend
Hooldus	Pühkige niiske lapiga pärast lahtiühendamist
Ohutus	Ärge visake olmejäätmete hulka; ringlussevõtt kogumispunktide kaudu
Vastavus	Direktiiv 2014/53/EL
Tootja	EMOS spol. s r. o.

Korduma kippuvad küsimused - H3019 Emos

Kuidas pääseda programmeerimismenüüsse?

Sisestage tehasekood 123456 ja vajutage #. Kuulete kahte pikka helisignaali.

Kuidas muuta programmeerimismenüü juurdepääsukoodi?

Menüüs vajutage 0 ja seejärel #. Sisestage uus 6-kohaline kood ja vajutage #. Väljumiseks vajutage *.

Kuidas lisada avamiskoodi?

Menüüs vajutage 1 ja seejärel #. Sisestage lahtri number (000-199), seejärel 6-kohaline kood, kinnitage #-ga. Korrake teiste koodide puhul.

Kuidas kustutada avamiskoodi?

Menüüs vajutage 2 ja seejärel #. Sisestage lahtri number (000-199) või 99 kõige kustutamiseks, seejärel vajutage #.

Kuidas lisada RFID-kiipi?

Menüüs vajutage 3 ja seejärel #. Sisestage lahtri number (000-199), seejärel asetage kiip IC-lugeja lähedale. Pikk helisignaal kinnitab salvestamist.

Kuidas kustutada RFID-kiipi?

Menüüs vajutage 4 ja seejärel #. Sisestage lahtri number (000-199) või 99 kõige kustutamiseks, seejärel vajutage #.

Kuidas reguleerida klaviatuuri taustvalgust?

Menüüs vajutage 7 ja seejärel #. Valige 00 (väljas), 01 (alati sees) või 02 (töörežiimis sees), kinnitage #-ga.

Mida teha, kui pilt või heli pole selge?

Kontrollige ühendusi, ühendades seadme lühikese kaabliga. Kohandage heleduse, kontrasti, värvi ja helitugevuse seadeid.

Mida teha, kui seade heliseb soovimatult?

Selle põhjuseks võib olla niiskus kaameras. Võtke kaamera lahti, kuivatage see hoolikalt ja kandke elektroonikale veekindel lakk.

Mida teha, kui lukk ei avane?

Kontrollige kaablit ja mõõtke pinge lukustusklemmidel. See vajab 12 V. Kui pinge on madalam, kasutage suurema ristlõikega juhti.

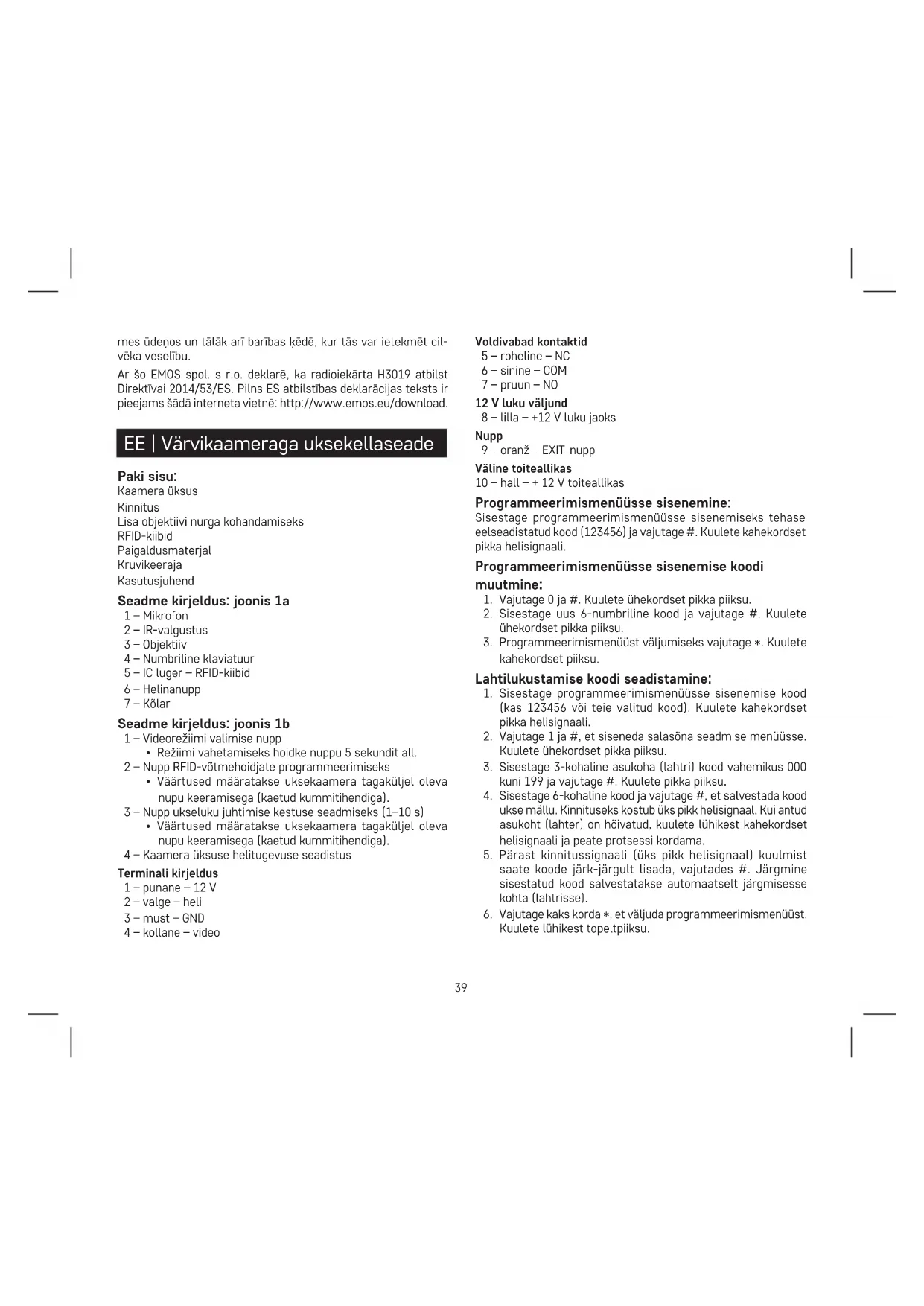

KASUTUSJUHEND H3019 Emos

Lisa objektiivi nurga kohandamiseks

RFID-kiibid

Paigaldusmaterjal

Kruvikeeraja

Kasutusjuhend

Seadme kirjeldus: joonis 1a

1 - Mikrofon
2 - IR-valgustus
3 - Objektiiv
4 – Numbriline klaviatuur
5 - IC luger - RFID-kiibid
6 - Helinanupp
7 – Kölar

Seadme kirjeldus: joonis 1b

1 – Videorežiimi valimise nupp
- Režiimi vahetamiseks hoidke nuppu 5 sekundit all.
2 – Nupp RFID-võtmehoidjate programmeerimiseks
- Väärtused määratakse uksekaamera tagaküljel oleva nupu keeramisega (kaetud kummitihendiga).
3 - Nupp ukseluku juhtimise kestuse seadmiseks (1-10 s)
- Väärtused määratakse uksekaamera tagaküljel oleva nupu keeramisega (kaetud kummitihendiga).
4 – Kaamera üksuse helitugevuse seadistus

Terminali kirjeldus

1 - punane - 12 V
2-valge-heli
3 - must - GND
4 - kollane - video

Sisestage programmeerimismenüüsse sisenemiseks tehase eelseadistatud kood (123456) ja vajutage #. Kuulete kahekordset pikka helisignaali.

Programmeerimismenüsse sisenemise koodi

muutmine:

1. Vajutage 0 ja #. Kuulete ühekordset pikka piiksu.
2. Sisestage uus 6-numbriline kood ja vajutage #. Kuulete ühekordset pikka piiksu.
3. Programmeerimismenüüst väljumiseks vajutage *. Kuulete kahekordset piiksu.

Lahtilukustamise koodi seadistamine:

1. Sisestage programmeerimismenüsse sisenemise kood (kas 123456 või teie valitud kood). Kuulete kahekordset pikka helisignaali.
2. Vajutage 1 ja #, et siseneda salasõna seadmise menüüsse. Kuulete ühekordset pikka piiksu.
3. Sisestage 3-kohaline asukoha (lahtri) kood vahemikus 000 kuni 199 ja vajutage #. Kuulete pikka piiksu.
4. Sisestage 6-kohaline kood ja vajutage #, et salvestada kood ukse mällu. Kinnituseks kostub üks pikk helisignaal. Kui antud asukoht (lahter) on höivatud, kuulete lühikest kahekordset helisignaali ja peate protsessi kordama.
5. Pärast kinnitussignaali (üks pikk helisignaal) kuulmist saate koode järk-järgult lisada, vajutades #. Järgmine sisestatud kood salvestatakse automaatselt järgmisesse kohta (lahtrisse).
6. Vajutage kaks korda *, et väljuda programmeerimismenüüst. Kuulete lühikest topeltpiiksu.

Avamiskoodi kustutamine:

1. Sisestage programmeerimismenüüsse sisenemise kood (kas 123456 või teie valitud kood). Kuulete kahekordset pikka helisignaali.
2. Vajutage 2 ja #, et siseneda koodi kustutamise režiimi. Kuulete ühekordset pikka piiksu.
3. Sisestage 3-kohaline asukoha (lahtri) kood (vahemikus 000 kuni 199), mida soovite kustutada, ja vajutage #, et kustutada selle asukoha (lahtri) kood. Kuulete ühekordset pikka piiksu.
4. Kui soovite kustutada köik avamiskoodid, sisestage 3-kohalise asukoha (lahtri) koodi asemel 99 ja vajutage #, et kustutada köik avamiskoodid.
5. Samuti saate koodid järk-järgult kustutada pärast kinnitava heli (üks pikk helisignaal) kuulmist, vajutades #. Sellega valitakse automaatselt järgmise kustutuskoha (lahtri) kood.
6. Kustutusrežiimist väljumiseks vajutage kaks korda *. Kuulete lühikest topeltpiiksu.

RFID-koodi seadistamine:

1. Sisestage programmeerimismenüüsse sisenemise kood (kas 123456 või teie valitud kood). Kuulete kahekordset pikka helisignaali.
2. Vajutage 3 ja #, et siseneda salasõna seadmise menüüsse. Kuulete ühekordset pikka piiksu.
3. Sisestage 3-kohaline asukoha (lahtri) kood vahemikus 000 kuni 199 ja vajutage #. Kuulete pikka piiksu.
4. Kasutage RFID-kiipi IC-lugejas. Kuulete ühte pikka helisignaali, mis näitab, et kiip on edukalt salvestatud. Kui antud kiip on juba ukseseadme mälus, kuulete lühikest kahekordset helisignaali.
5. IC-lugejas saab kiipe kasutada üksteise järel ja need salvestatakse automaatselt järjestikesse kohtadesse (lahtritesse).
6. Vajutage kaks korda *, et väljuda programmeerimismenüüst. Kuulete lühikest topeltpiiksu.

RFID-koodi kustutamine:

1. Sisestage programmeerimismenüüsse sisenemise kood (kas 123456 või teie valitud kood). Kuulete kahekordset pikka helisignaali.
2. Vajutage 4 ja #, et siseneda koodi kustutamise režiimi. Kuulete ühekordset pikka piiksu.

3. Sisestage 3-kohaline asukoha (lahtri) kood (vahemikus 000 kuni 199), mida soovite kustutada, ja vajutage #, et kustutada selle asukoha (lahtri) kood. Kuulete ühekordset pikka piiksu.

4. Kui soovite kustutada köik avamiskoodid, sisestage 3-kohalise asukoha (lahtri) koodi asemel 99 ja vajutage #. et kustutada köik avamiskoodid.

5. Samuti saate koodid järk-järgult kustutada pärast kinnitava heli (üks pikk helisignaal) kuulmist, vajutades #. Sellega valitakse automaatselt järgmise kustutuskoha (lahtri) kood.
6. Kustutusrežiimist väljumiseks vajutage kaks korda *. Kuulete lühikest topeltpiiksu.

Klaviatuurivalgustuse seadistamine:

1. Sisestage programmeerimismenüüsse sisenemise kood (kas 123456 või teie valitud kood). Kuulete kahekordset pikka helisignaali.
2. Vajutage 7 ja #, et siseneda klaviatuuri programmeerimismenüüsse. Kuulete ühekordset pikka piiksu.
3. Sisesta:
   a. 00 – klaviatuurivalgustus välja lülitatud
   b. 01 – klaviatuurivalgustus alati sisse lülitatud
   c. 02 – klaviatuurivalgustus sisse lülitatud ainult siis, kui klaviatuuri kasutatakse, muidu välja lülitatud
4. Kinnitamiseks vajutage #. Kuulete ühekordset pikka piiksu.
5. Vajutage üks kord *, et väljuda klaviatuuri programmeerimise menüüst. Kuulete lühikest helisignaali.

Paigaldamine

Uksekaamera seadme paigaldamine

(vt joonis 2)

Valige sobiv paigalduskoht ja paigaldage kinnitusalus.

Tömmake ühenduskaabel läbi paigaldusava ja ühendage see uksekaamera seadme juhtmestikuga. Kinnitage ühendatud uksekaamera komplekti kuuluvate kruvidega kinnitusaluse külge.

Uksekaamera kipspinnal

Kandke seinale ja uksekaamerale kiht silikooni, et vältida niiskuse sattumist uksekaamera alla. Silikooni tuleb kanda seadme peale ja külgedele. Alumine külg tuleb jätta vabaks, et lubada niiskel öhul uksekaamera alt väljuda.

Ühenduskaablite parameetrid

Väiksemate kauguste kui 20 m korral kasutage kvaliteetse varjestusega FTP CAT.5 kaablit (optimaalselt CAT.6). Üle 20 m vahemaade korral soovitame kasutada kaablit SYKFY 5 × 2 × 0,5 või 10 × 2 × 0,5. Suurema ristlöike saavutamiseks saab kasutada topelt või kolmikkaablit.

Juhtmete läbimöödud on toodud tabelis:

Juhtme siseläbimõõt (mm) Vahemaa (m)
0,5 20
0,65 50
0,8 70
1 115

Tavakasutusel pole video edastamiseks koaksiaalkaablit vaja. Säärast kaablit soovitame kasutada juhul, kui vahemaa ületav 100 m.

Pika maanduskaabli puhul soovitame kasutada kaugsidekaablit kategoriaga TCEPKPFLE.

Seadme tavatöö

Kella helistamiseks ja videofoni uksekaameral kujutise esitami-seks vajutage uksekaamera nuppu.

Monitori edastatakse ka välisheli.

Seadme hooldus

Paneel vajab vähe hooldust. Olenevalt seadme seisundist soovitame seda aegajalt niiske lapiga puhastada.

Tähelepanu! Enne seadme puhastamist eraldage see kindlasti vooluvõrgust!

KKK

Pilt/heli pole selge, seade ei helise

Eemaldage monitor või uksekaamera ja ühendage see lühema kaabliga, et kõrvaldada võimalik vigane ühendus majaga. Seejärel kontrollige kujutise ja heli sätteid (heledus, kontrast, värv, helitugevus).

Lääts muutub uduseks

See toimub peamiselt külma ilmaga, kus seina ja uksekaamera vahelise temperatuurierinevuse töttu tekib kondensatsioon. Kui läätsele kondenseerub vesi, soovitame uksekaamerat põhjalikult kuivatada ja paigaldust kohandada.

Juhuslik helisemine

Juhusliku helisemise põhjustab niiskuse uksekaamerasse sat-tumine. Vesi lühistab lukustuslüliti kontaktid ja seade hakkab iseenesest helisema.

Soovitame uksekaamera lahti võtta, selle põhjalikult kuivatada ja pihustada seda elektroonika kaitsmiseks vetthülgava spreiga.

Kile müra (kaja)

Kaja põhjus on väljundheli hajumine uksekaamerast. Heli hajub ja suunatakse tagasi mikrofoni, kus see võimendub veelgi. Probleemi lahendamiseks vähendage mikrofoni tundlikkust ja kölarite helitugevust.

Reguleeritavate elementidega ukseseadmetes saate seda teha potentsiomeetreid keerates.

Selliste juhtelementideta seadmetes saate mikrofoni helitugevust vähendada tüki pehme vahtplasti sisestamisega.

Seade ei ava lukku

Kontrollige, kas kaablid on terved. Möötke multimeetri abil lukustuse klemmide pinget. Lukustuse käivitamiseks on vaja pinget 12 V. Kui väärtus on madalam, kasutage lukustuse haldamiseks tugevamaid juhtmeid.

Mikrofoni tundlikkuse järsk langus

Kontrollige mikrofoni ava puhtust ja puhastage seda ettevaatlikult öhukese ning nüri esemega. Olge ettevaatlik, et mikrofoni mitte kahjustada!

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroo-

nikaseadmete prügimäele viskamisel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning mõjutada nii inimeste tervist.

Käesolevaga deklareerib EMOS spol. s r.o. et käesolev raadio-seadme tüüp H3019 vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: http://www.emos.eu/download.
