H3019 - Interfon Emos - Manual de utilizare gratuit

Marcă	Emos
Model	H3019
Tip de produs	Interfon video cu tastatură numerică și cititor RFID
Alimentare	12 V CC
Iluminare infraroșu	Da
Unghi de vizualizare reglabil	Da, prin suport orientabil
Număr maxim de coduri utilizator	200 (celule 000-199)
Tip de cablu recomandat	FTP CAT.5/6 până la 20 m, SYKFY 5×2×0,5 peste aceasta
Distanța maximă de cablare	Până la 115 m (în funcție de secțiunea cablului)
Mod de deblocare	Cod numeric (6 cifre) și cip RFID
Iluminare de fundal a tastaturii	Reglabil: stins, mereu aprins, aprins în modul de lucru
Conținutul ambalajului	Cameră, suport, suport orientabil, cipuri RFID, material de instalare, șurubelniță, manual
Întreținere	Ștergeți cu o cârpă umedă după deconectare
Siguranță	Nu aruncați cu deșeurile menajere; reciclare prin puncte de colectare
Conformitate	Directiva 2014/53/UE
Producător	EMOS spol. s r. o.

Întrebări frecvente - H3019 Emos

Cum se accesează meniul de programare?

Introduceți codul din fabrică 123456 apoi apăsați #. Veți auzi două semnale sonore lungi.

Cum se modifică codul de acces la meniul de programare?

În meniu, apăsați 0 apoi #. Introduceți un cod nou de 6 cifre și apăsați #. Ieșiți cu *.

Cum se adaugă un cod de deblocare?

În meniu, apăsați 1 apoi #. Introduceți numărul celulei (000-199), apoi un cod de 6 cifre, confirmați cu #. Repetați pentru alte coduri.

Cum se șterge un cod de deblocare?

În meniu, apăsați 2 apoi #. Introduceți numărul celulei (000-199) sau 99 pentru a șterge tot, apoi apăsați #.

Cum se adaugă un cip RFID?

În meniu, apăsați 3 apoi #. Introduceți numărul celulei (000-199), apoi plasați cipul lângă cititorul IC. Un semnal sonor lung confirmă înregistrarea.

Cum se șterge un cip RFID?

În meniu, apăsați 4 apoi #. Introduceți numărul celulei (000-199) sau 99 pentru a șterge tot, apoi apăsați #.

Cum se reglează iluminarea de fundal a tastaturii?

În meniu, apăsați 7 apoi #. Alegeți 00 (stins), 01 (mereu aprins) sau 02 (aprins în modul de lucru), confirmați cu #.

Ce trebuie făcut dacă imaginea sau sunetul nu sunt clare?

Verificați conexiunile conectând unitatea cu un cablu scurt. Reglați setările de luminozitate, contrast, culoare și volum.

Ce trebuie făcut dacă dispozitivul sună neașteptat?

Acest lucru poate fi cauzat de umiditatea din cameră. Demontați camera, uscați-o atent și aplicați un lac impermeabilizant pe electronice.

Ce trebuie făcut dacă încuietoarea nu se deschide?

Verificați cablajul și măsurați tensiunea la bornele încuietorii. Aceasta necesită 12 V. Dacă tensiunea este mai mică, utilizați un conductor de diametru mai mare.

MANUAL DE UTILIZARE H3019 Emos

RO|MD | Unitate video color de uşă

Continutul pachetului

Unitatea video

Suport

Accesoriu pentru reglarea unghiului obiectivului

Cipuri RFID

Material de instalare

Surubelnită

Manual

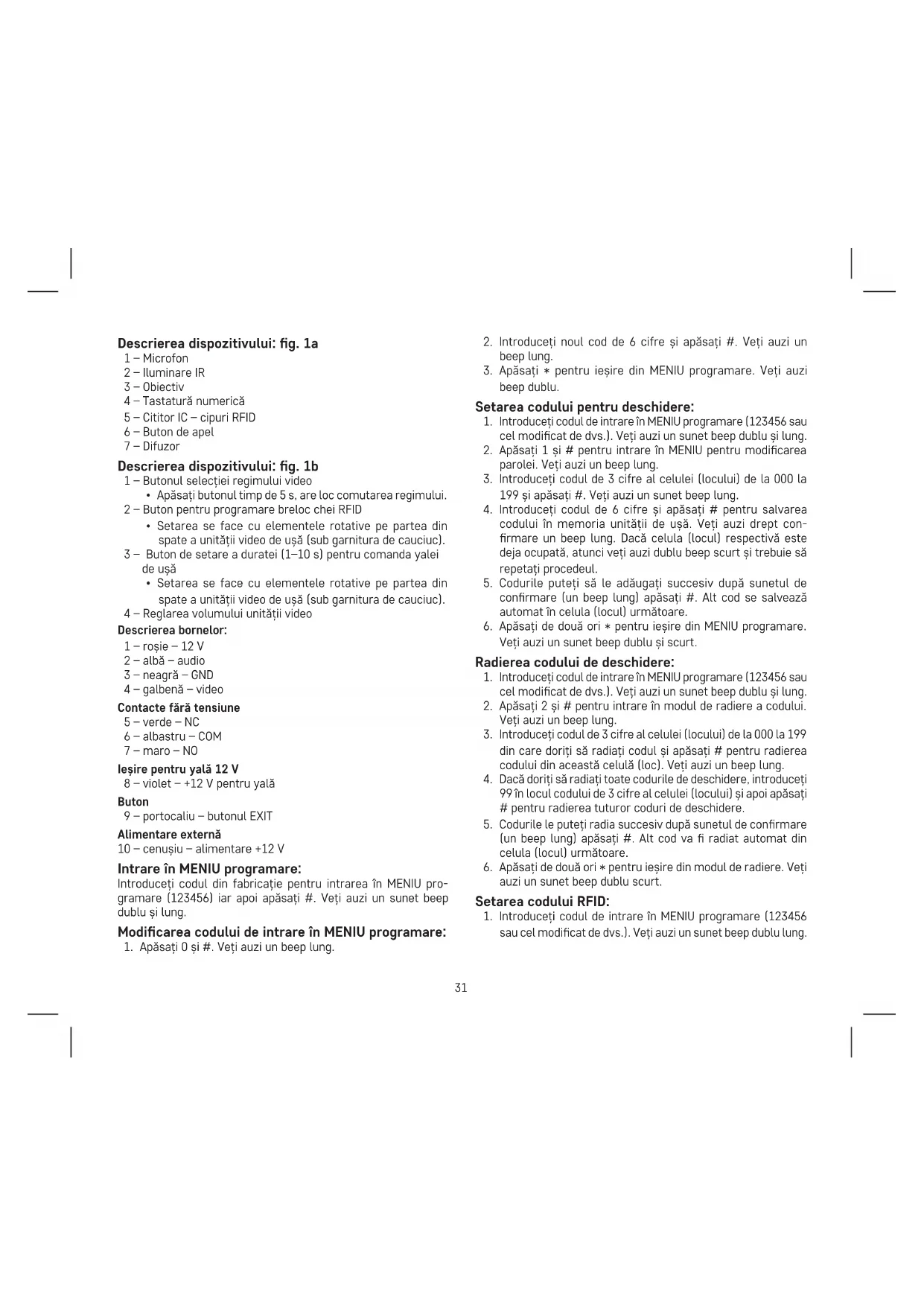

Descrierea dispozitivului: fig. 1a

1 - Microfon
2 - Iluminare IR
3 - Obiectiv
4 – Tastatură numerică
5 - Cititor IC - cipuri RFID
6 - Buton de apel
7 - Difuzor

Descrierea dispozitivului: fig. 1b

1 – Butonul selectiei regimului video - Apăsați butonul timp de 5 s, are loc comutarea regimului.
2 – Buton pentru programare breloc chei RFID

- Setarea se face cu elementele rotative pe partea din spate a unității video de usă (sub garnitura de cauciuc).

3 – Buton de setare a duratei (1–10 s) pentru comanda yalei de usă
- Setarea se face cu elementele rotative pe partea din spate a unității video de usă (sub garnitura de cauciuc).
4 – Reglarea volumului unității video

Descrierea bornelor:

1 - rosie - 12 V
2 - albă - audio
3 - neagră - GND
4 - galbenă - video

Contacte fără tensiune

5 - verde - NC
6 - albastru - COM
7 - maro - NO

leşire pentru yală 12 V

8 – violet – +12 V pentru yală

Buton

9 - portocaliu - butonul EXIT

Alimentare externă

10 - cenuşiu - alimentare +12 V

Intrare în MENIU programare:

Introduceti codul din fabricație pentru intrarea în MENIU programare (123456) iar apoi apăsați #. Veți auzi un sunet beep dublu și lung.

Modificarea codului de intrare în MENIU programare:

1. Apăsați 0 și #. Veți auzi un beep lung.

2. Introduceți noul cod de 6 cifre și apăsați #. Veți auzi un beep lung.

3. Apăsați * pentru ieșire din MENIU programare. Veți auzi beep dublu.

Setarea codului pentru deschidere:

1. Introduceți codul de intrare în MENIU programare (123456 sau cel modificat de dvs.). Veți auzi un sunet beep dublu și lung.
2. Apăsați 1 și # pentru intrare în MENIU pentru modificarea parolei. Veți auzi un beep lung.
3. Introduceți codul de 3 cifre al celulei (locului) de la 000 la 199 și apăsați #. Veți auzi un sunet beep lung.
4. Introduceți codul de 6 cifre și apăsați # pentru salvarea codului în memoria unității de ușă. Veți auzi drept confirmare un beep lung. Dacă celula (locul) respectivă este deja ocupată, atunci veți auzi dublu beep scurt și trebuie să repetați procedeul.
5. Codurile puteți să le adăugați succesiv după sunetul de confirmare (un beep lung) apăsați #. Alt cod se salvează automat în celula (locul) următoare.
6. Apăsați de două ori * pentru ieșire din MENIU programare. Veți auzi un sunet beep dublu și scurt.

Radierea codului de deschidere:

1. Introduceți codul de intrare în MENIU programare (123456 sau cel modificat de dvs.). Veți auzi un sunet beep dublu și lung.
2. Apăsați 2 și # pentru intrare în modul de radiere a codului. Vetii auzi un beep lung.
3. Introduceți codul de 3 cifre al celulei (locului) de la 000 la 199 din care doriți să radiați codul și apăsați # pentru radierea codului din această celulă (loc). Veți auzi un beep lung.
4. Dacă doriți să radiați toate codurile de deschidere, introduceți 99 în locul codului de 3 cifre al celulei (locului) și apoi apăsați # pentru radierea tuturor coduri de deschidere.
5. Codurile le puteți radia succesiv după sunetul de confirmare (un beep lung) apăsați #. Alt cod va fi radiat automat din celula (locul) următoare.
6. Apăsați de două ori * pentru ieșire din modul de radiere. Veți auzi un sunet beep dublu scurt.

Setarea codului RFID:

1. Introduceți codul de intrare în MENIU programare (123456 sau cel modificat de dvs.). Veți auzi un sunet beep dublu lung.

2. Apăsați 3 și # pentru intrare în MENIU de setare a codului. Veți auzi un beep lung.

3. Introduceți codul de 3 cifre al celulei (locului) de la 000 la 199 și apăsați #. Veți auzi un beep lung.
4. Aşezați cipul RFID în apropierea cititorului IC. Veți auzi un beep lung de salvare cu succes a cipului. Dacă cipul respectiv este deja salvat în memoria unității de ușă, veți auzi apoi un sunet beep dublu scurt.
5. Cipurile le puteți atașa succesiv la cititorul IC și vor fi salvate automat în celulele (locurile) următoare.
6. Apăsați de două ori * pentru ieșire din MENIU de programare. Veți auzi un sunet beep dublu scurt.

Radierea codului RFID:

1. Introduceți codul de intrare în MENIU programare (123456 sau cel modificat de dvs.). Veți auzi un sunet beep dublu lung.
2. Apăsați 4 și # pentru intrare în modul de radiere a codului. Veți auzi un beep lung.
3. Introduceți codul de 3 cifre al celulei (locului) de la 000 la 199, din care doriți să radiați codul și apăsați # pentru radierea codului din această celulă (loc). Veți auzi un beep lung.
4. Dacă doriți să radiați toate codurile de deschidere, introduceți 99 în locul codului de 3 cifre al celulei (locului) și apoi apăsați # pentru radierea tuturor coduri de deschidere.
5. Codurile le puteți radia succesiv după sunetul de confirmare (un beep lung) apăsați #. Alt cod va fi radiat automat din celula (locul) următoare.
6. Apăsați de două ori * pentru ieșire din modul de radiere. Veți auzi un sunet beep dublu scurt.

Setarea iluminării de fundal a tastaturii numerice:

1. Introduceți codul de intrare în MENIU programare (123456 sau cel modificat de dvs.). Veți auzi un sunet beep dublu lung.
2. Apăsați 7 și # pentru intrare în MENIU programare a tastaturii. Veți auzi un beep lung.

3. Introduceti:
   a. 00 – tastatura nu luminează permanent
   b. 01 – tastatura luminează permanent
   c. 02 – tastatura luminează doar în modul de funcționare, altfel tastele neluminate

4. Apăsați # pentru confirmarea selectiei dvs. Veți auzi un beep lung.

5. Apăsați o dată * pentru ieșire din modul MENIU programare a tastaturii. Veți auzi un beep scurt.

Instalarea

Modul de montare a unității video de usă

(vezi fig. 2)

Alegeți locul optim pentru montare și fixați aici rama de montaj. Prin deschizătura de montaj treceți cablul de alimentare și conectați-l la conductoarele unității video de ușă. Unitatea video de ușă conectată o fixați cu ajutorul șuruburilor atașate la rama de montaj.

Unitatea video de uşă pe tencuială

Între perete și unitatea video de ușă aplicați un strat de silicon, care împiedică pătrunderea umezelii sub unitatea video de ușă. Siliconul ar trebui să fie pe partea de sus și pereții laterali. Partea de jos trebuie să fie liberă pentru ieșirea aerului umed din spațiul de sub unitatea video de ușă.

Parametrii liniei de interconectare

Până la distanța de 20 m cu cablu ecranat FTP CAT.5 de calitate (optim CAT.6). Peste 20 m recomandăm cablu SYKFY 5 × 2 × 0,5, ori 10 × 2 × 0,5. Pentru obținerea unei secțiuni mai mari cablurile se dublează, chiar triplează.

Sectiunea rezultată a conductoarelor este redată în tabel:

Diametru miezului conductorului [mm]	Distanța [m]
0,5 20
0,65 50
0,8 70
1 115

În execuția de bază nu este necesar cablu coaxial pentru transmisia folderului video. Acesta se recomandă la distanța de peste 100 m.

Pentru conductoare la sol lungi se poate folosi cablu de telecomunicații categoria TCEPKPFLE.

Deservirea de bază a dispozitivului

Pentru apel și apariția imaginii pe videointerfon din unitatea video de ușă, apăsați butonul pe unitatea video de ușă.

Sunetul de afară va fi, de asemenea, transmis pe ecran.

Întreținerea dispozitivului

Panoul'nu este pretențios la întreținere. Se recomandă ștergerea ocazională a aparatului cu o cârpă umedă, conform gradului de murdărie.

Atenție! Înainte de curățare aparatul trebuie scos de sub tensiune prin deconectarea cablului de alimentare de la rețea!

FAQ

Dispozitivul nu are imagine clară/sunet, nu sună

Ecranul sau unitatea video de uşă le demontați și conectați cu un cablu scurt, pentru excluderea întreruperii conductorului în clădire. În continuare verificați setarea parametrilor imaginii și sunetului (luminozitate, contrast, culoare, volum).

Obiectivul se abureşte

Acest fenomen intervine mai ales în perioada răcoroasă, când are loc condensarea sub influența diferenței de temperatură între perete și unitatea video de ușă ca atare. În cazul condensării recomandăm uscarea completă a stației și modificarea instalatiei.

Sunet spontan

Sunetul spontan este cauzat de pătrunderea umezelii în unitatea video de ușă. Apa scurtcircuitează contactele releului yalei și aparatul sună spontan. Recomandăm demontarea unității video de ușă, uscarea completă și pulverizarea cu lac antiacvatic pe electronică.

Piuit (ecou)

Sursa ecoului este fragmentarea sunetului de ieşire a unității video de uşă. Sunetul se fragmentează și revine la microfon, unde se amplifică în continuare.

Eliminarea acestui fenomen se poate efectua prin reducerea sensibilității microfonului și volumului difuzorului.

La stațiile de ușă, care au elemente reglabile, aceasta se poare realiza prin rotirea potențiometrului.

La stații fără reglaj se poate efectua amortizarea microfonului cu o bucată de spumă de polistiren.

Yala nu se deschide

Verificați integritatea conductorului. Cu ajutorul multimetrului măsurați tensiunea pe bornele yalei. Pentru activare yala necesită o tensiune de 12 V. Dacă această valoare este mai mică, recomandăm folosirea unui conductor mai gros pentru comanda yalei.

Reducerea inopinată a sensibilității microfonului

Verificați curățenia deschizăturii pentru microfon, eventual îl curățați ușor cu un obiect subțire și bont. Procedând cu neatenție riscați deteriorarea microfonului!

Nu aruncați consumatoriți electrici la deșeuri comunale nesortate, folositi bazele de recepție a deșeurilor sortate. Pentru informații actuale privind bazele de recepție con-

tactați organele locale. Dacă consumatorii electrici sunt depozitați la stocuri de deșeuri comunale, substanțele periculoase se pot infi ltra în apele subterane și pot să ajungă în lanțul alimentar, periclitând sănătatea și confortul dumneavoastră.

Prin prezenta, EMOS spol. s r.o. declară că tipul de echipamente radio H3019 este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: http://www.emos.eu/download.
