Tip produs	Interfon cu cameră IP de uşă WiFi
Model	H1139
Marcă	Emos
Alimentare electrică	12V CC, 1A (prin adaptorul de alimentare inclus)
Rețea	Doar Wi-Fi 2.4 GHz; suportă și LAN prin cablu RJ45
Montare	Montare pe perete; înălțime recomandată 140-170 cm; garnitură din silicon pentru pereți din ipsos
Cameră	Cameră video încorporată cu previzualizare live, captură și înregistrare
Audio	Audio bidirecțional cu microfon și difuzor; volum și câștig microfon reglabile
Controlul încuietorii ușii	Deblocare electrică (12V) prin aplicație sau butonul unității camerei de ușă
Componente incluse	Unitate cameră de ușă, capotă de asamblare, alimentare, sonerie melodică, șuruburi de fixare
Aplicație mobilă	Aplicația VDP (iOS/Android); suportă asocierea dispozitivului, vizualizare live, înregistrare, setări
Sonerie melodică	Sonerie fără fir (3 baterii AA); asociere cu unitatea camerei de ușă prin butonul de cod
Resetare	Apăsați și mențineți apăsat butonul de resetare timp de 5 secunde pentru a restabili setările din fabrică
Rezistență la apă	Grad de protecție IP nespecificat; se recomandă etanșarea cu silicon pentru a preveni pătrunderea umidității
Temperatura de funcționare	Nespecificat; tipic pentru utilizare în exterior
Întreținere	Curățați lentila ușor; verificați cablurile; uscați unitatea dacă apare condens
Siguranță	Conform CE; nu aruncați cu deșeurile menajere; utilizați puncte de colectare
Piese de schimb / Reparabilitate	Nespecificat; contactați suportul Emos pentru service

Întrebări frecvente - H1139 Emos

Ce ar trebui să fac dacă dispozitivul nu funcționează?

Verificați cablurile și conexiunea adaptorului de alimentare. Dacă ați prelungit cablul, asigurați polaritatea corectă. Măsurați tensiunea de ieșire la conector cu un multimetru; ar trebui să fie 12V CC (+/- 1V).

De ce se aburește lentila?

Acest lucru apare mai ales pe vreme rece din cauza condensului între perete și unitatea ușii. Uscați bine unitatea și modificați instalarea pentru a îmbunătăți ventilația.

Ce cauzează soneria spontană?

Umiditatea din interiorul camerei poate scurtcircuita contactele comutatorului de încuietoare, provocând sunete false. Scoateți unitatea ușii, uscați-o bine și pulverizați cu un produs de respingere a apei pentru electronice.

De ce nu se deschide încuietoarea ușii?

Verificați cablarea pentru deteriorări. Măsurați tensiunea la bornele încuietorii cu un multimetru; încuietoarea necesită 12V pentru a se declanșa. Dacă tensiunea este scăzută, utilizați conductori mai groși pentru controlul încuietorii.

De ce a scăzut brusc sensibilitatea microfonului?

Deschiderea microfonului poate fi blocată. Curățați-o ușor cu un obiect subțire și neted. Aveți grijă să nu deteriorați microfonul.

Ce se întâmplă dacă dispozitivul nu se poate conecta la rețea sau eșuează asocierea?

Verificați rețeaua Wi-Fi (trebuie să fie 2.4 GHz). Resetați dispozitivul apăsând și menținând apăsat butonul de resetare timp de 5 secunde, apoi repetați procesul de asociere folosind aplicația VDP.

Cum asociez unitatea camerei de ușă cu soneria melodică?

Introduceți 3 baterii AA în sonerie. Apăsați lung butonul 'Cod' timp de 2 secunde, apoi apăsați butonul de sonerie de pe unitatea camerei de ușă. Soneria va suna pentru a confirma asocierea reușită.

Cum resetez unitatea camerei de ușă la setările din fabrică?

Apăsați și mențineți apăsat butonul de resetare timp de 5 secunde, apoi deconectați și reconectați alimentarea.

Pot partaja accesul la dispozitiv cu un alt utilizator?

Da. În aplicația VDP, accesați setările dispozitivului și faceți clic pe 'Cod QR'. Celălalt utilizator scanează codul QR folosind opțiunea 'Adăugați dispozitiv partajat' pentru a obține acces fără asociere completă.

Care este înălțimea de montare recomandată?

Unitatea camerei de ușă trebuie montată la o înălțime de 140-170 cm deasupra solului pentru o vizualizare optimă.

MANUAL DE UTILIZARE H1139 Emos

RO | IP Unitate video de uşă

Continutul pachetului

acoperiş de montaj 1 buc

unitate video de uşă 1 buc

sursă de alimentare 1 buc

sonerie melodică 1 buc

şuruburi de fixare

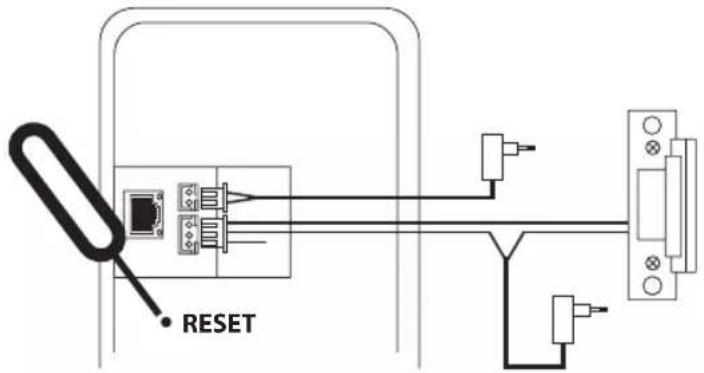

Instalarea

vezi ilustr. 3

Pentru funcționarea corectă a dispozitivului este necesar semnal de calitate al rețelei WiFi. În cazul calității slabe a conexiunii fără fir, conectați dispozitivul la rețeaua casnică cu cablu de date și conectoare RJ45.

1. Desfaceți şurubul pe partea de jos și glisați unitatea video de uşă din carcasă.
2. Alegeti locul optim pentru montare și fixați aici acoperişul de protectie.
3. Unitatea video de uşă o fixați cu ajutorul şuruburilor anexate la acoperişul de protectie.

Montajul unității de ușă pe tencuială – între perete și stația de ușă aplicați un strat de silicon, care împiedică pătrunderea umezelii. Siliconul ar trebui să fie pe partea de sus și pereții laterali. Partea de jos ar trebui să fie liberă pentru ieșirea aerului umed.

Deservirea aplicației pentru accesul la distanță

1. Descărcarea aplicatiei

Descărcați aplicația pe Google Play, ori Apple store.

Denumirea: VDP

VDP

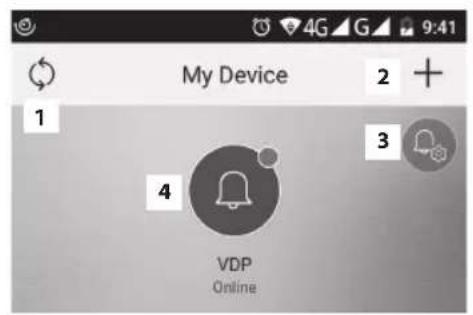

2. Adăugarea unui dispozitiv nou

a) asocierea noului dispozitiv

Pe ecranul de întâmpinare faceți clic pe pictograma. Selectați conform ilustrației modelul dispozitivului conectat.

b) adăugarea dispozitivului partajat (dispozitivul este adăugat și folosit deja de alt utilizator)

Pe ecranul de întâmpinare faceți clic pe pictograma. Încărcați codul QR de pe ecranul utilizatorului, care intenționează să partajeze accesul setat anterior la dispozitivul respectiv.

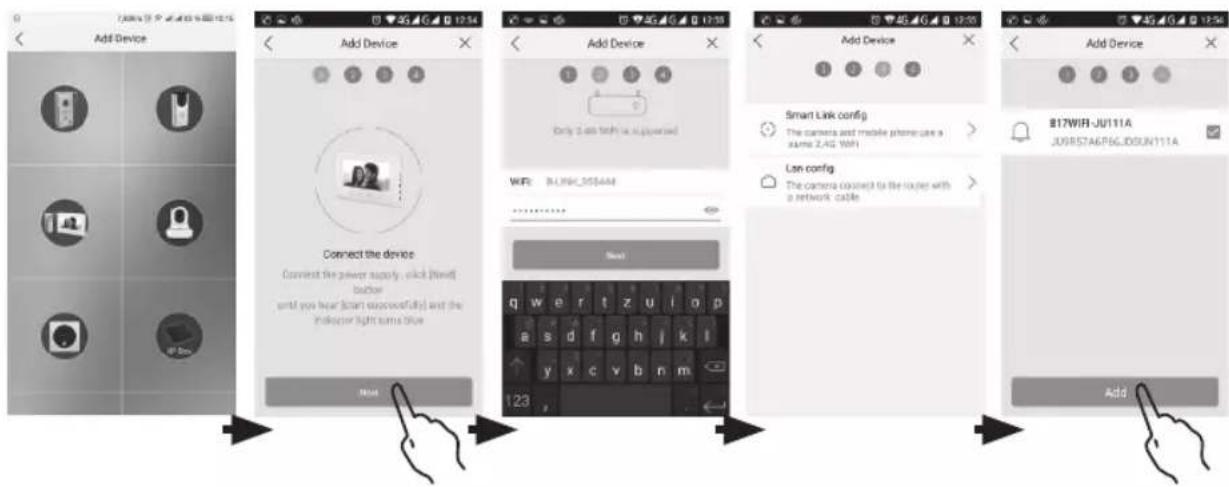

3. Asocierea dispozitivului cu rețeaua casnică

a) Conectați dispozitivul mobil la rețeaua casnică (Wi-Fi doar de 2,4 GHz).
b) După selectarea modelului corespunzător al dispozitivului conectat conform ilustrației, introduceți datele de acces la rețea (denumirea rețelei SSID și parola de acces).
c) Selectați metoda „configurației smart”.
d) După asocierea cu succes este necesară introducerea numelui și parolei (inițial: admin/admin).
e) La prima conexiune este necesară modificarea parolei initiale.

4. Asocierea automată a eșuat

Dacă asocierea automată a eșuat, trebuie efectuată resetarea dispozitivului la valorile de fabricație prin apăsarea butonului cu pictograma cheii timp de 5 secunde și efectuată deconectarea și conectarea dispozitivului.

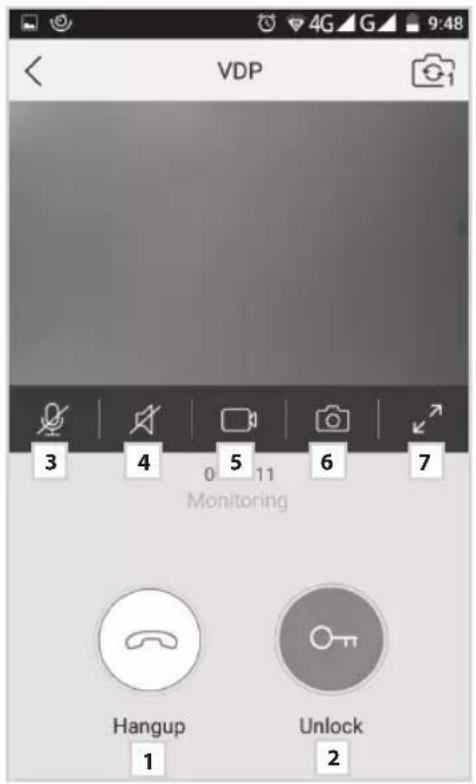

1. Semnificatia pictogramelor în aplicatie

1 încheierea convorbirii

2

comanda yalei de uşă

3

pornirea/oprirea microfonului

4

pornirea/oprirea difuzorului

5

start/stop înregistrare video

6

efectuarea fotografiei

7

întreg ecranul

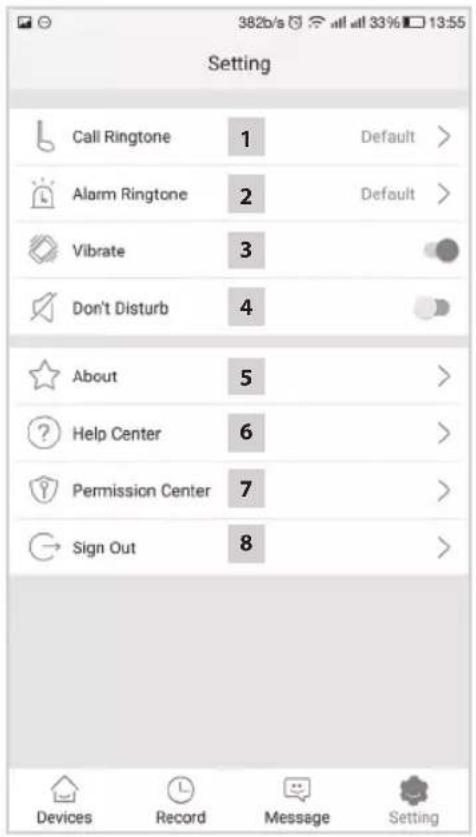

1 selectarea melodiei de apel

2

selectarea sunetului alarmei

3

vibratii

4

nu deranjați (oprire notificații)

5

Informații despre aplicație

6

ajutor

7

setarea funcției aplicației pentru rulare pe fundal

8

încheierea aplicatiei

6. Deservirea aplicatiei

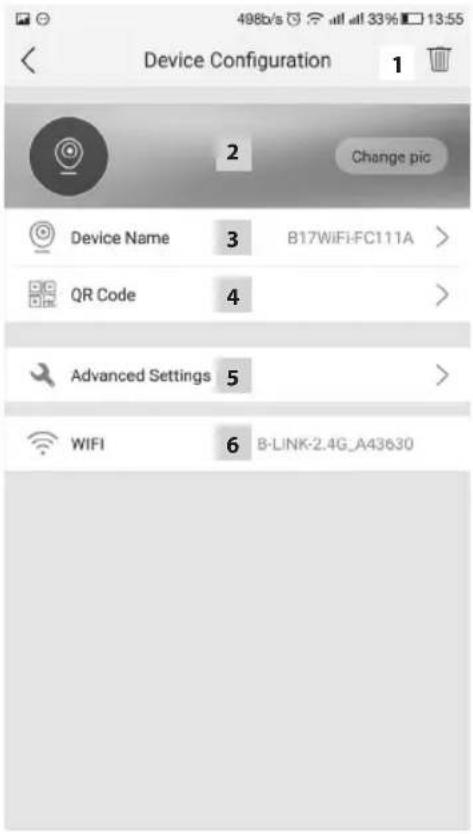

a) Setarea dispozitivului

intrare în meniu

modificarea denumirii dispozitivului

În acest regim se poate selecta melodia, care va suna la apel. Pentru fiecare panou se poate seta altă melodie și se poate distinge astfel care intrare este momentan activată.

partajarea dispozitivului

După clic se afișează codul QR pentru setarea facilă a panoului în alte dispositive mobile. Pe celălalt dispositiv se realizează apoi încărcarea codului QR. Se realizează astfel setarea facilă, fără necesitatea efectuării întregului proces de asociere.

b) Vizualizarea din regimul de așteptare

accesarea vizualizării

După vizualizare se poate efectua înregistrarea secvențelor video, ori se pot efectua fotografii

start/stop înregistrare video pornirea/oprirea m

efectuarea fotografiei pornirea/oprirea difuzoru

încheierea vizualizării

c) Apel receptionat

În cazul apelului recepționat sună melodia setată și se afișează informațiile.

preluarea convorbirii efectuarea fotografiei

comanda yalei de uşă încheierea convorbirii

start/stop înregistrare video

d) Note

intrarea în meniul cu note stergerea notelor individuale

intrarea în meniul cu mesaje privind alarma

e) Setarea aplicatiei

intrare în meniu iinformații privind aplicația

selectarea melodiei de apel ajutor

selectarea melodiei alarmei închiderea aplicatiei

vibratii

Procedura de asociere a unității de ușă cu soneria melodică:

1. Introduceti bateriile – 3 buc AA în unitatea soneriei.
2. Apăsati butonul „Code“ pe 2 secunde.
3. Apăsați butonul de apel pe unitatea video de ușă.
4. După asocierea cu succes soneria melodică începe să sune.

În cazul necesității de anulare a asocierii unității video cu soneria, opriți soneria cu comutatorul lateral (OFF) iar apoi apăsați butonul „Code“. În timpul apăsării butonului „Code“ porniți soneria cu comutatorul lateral (ON) și peste 2 secunde eliberați butonul „Code“. Procesul de anulare a asocierii este indicat de sunetul „ding-dong“.

FAQ

Dispozitivul nu funcționează

Verificați cablul de alimentare și conectarea sursei la rețea. Dacă prelungiți cablul de la sursă, verificați polaritatea corectă. Măsurați sursa cu multimetru. Valoarea tensiunii de ieșire pe conector este de 12 V DC (+/- 1 V).

Obiectivul se abureşte

Acest fenomen intervine mai ales în perioada răcoroasă, când are loc condensarea sub influența diferenței de temperatură între perete și statia de ușă ca atare. În cazul condensării recomandăm uscarea completă a statiei și modificarea instalației.

Sunet spontan

Sunetul spontan este cauzat de pătrunderea umezelii în cameră. Apa scurtcircuitează contactele releului yalei și aparatul sună spontan. Recomandăm demontarea stației de ușă, uscarea completă și pulverizarea cu lac antiacvatic pe electronică.

Nu se deschide yala

Verificați integritatea instalatiei.

Cu ajutorul multimetrului măsurați tensiunea pe clemele yalei. Pentru activare yala necesită o tensiune de 12 V. Dacă această valoare este mai mică, recomandăm folosirea conductorului mai gros pentru deschiderea yalei.

Scăderea inopinată a sensibilității microfonului

Verificați curățenia deschizăturii pentru microfon, eventual îl curățați ușor cu un obiect subțire și neascuțit. Procedând cu neatenție riscați deteriorarea microfonului!

Dispozitivul nu comunică cu rețeaua sau nu se poate asocia

Efectuați verificarea accesibilității rețelei, eventual resetați dispozitivul (conform punctului nr. 4) și repetați asocierea cu rețea.

Nu aruncați consumatorii electrici la deșeuri comunale nesortate, folosiți bazele de recepție a deșeurilor sortate. Pentru informații actuale privind bazele de recepție contactați organele locale. Dacă consumatorii electrici sunt depozitați la stocuri de deșeuri comunale, substanțele periculoase se pot infi Itra în apele subterane și pot să ajungă în lanțul alimentar, litând sănătatea și confortul dumneavoastră.

Emos soc. cu r.l. declară, că H1139 este în conformitate cu cerințele de bază și alte prevederi corespunzătoare ale directivei. Aparatul poate fi utilizat liber în UE.

Declarația de conformitate sau se poate găsi pe paginile http://www.emos.eu/download.
