Typ produktu	WiFi IP wideodomofon
Model	H1139
Marka	Emos
Zasilanie	12V DC, 1A (za pomocą dołączonego zasilacza)
Sieć	Tylko Wi-Fi 2.4 GHz; obsługuje również przewodową sieć LAN przez RJ45
Montaż	Montaż ścienny; zalecana wysokość 140-170 cm; silikonowe uszczelnienie dla ścian gipsowych
Kamera	Wbudowana kamera wideo z podglądem na żywo, migawką i nagrywaniem
Audio	Dwukierunkowe audio z mikrofonem i głośnikiem; regulowana głośność i wzmocnienie mikrofonu
Kontrola zamka drzwi	Zwolnienie elektrycznego zamka (12V) przez aplikację lub przycisk jednostki kamery drzwiowej
Dołączone komponenty	Jednostka kamery drzwiowej, osłona montażowa, zasilacz, dzwonek melodyczny, śruby mocujące
Aplikacja mobilna	Aplikacja VDP (iOS/Android); obsługuje parowanie urządzeń, podgląd na żywo, nagrywanie, ustawienia
Dzwonek melodyczny	Bezprzewodowy dzwonek (3x baterie AA); parowanie z jednostką kamery drzwiowej za pomocą przycisku kodu
Reset	Naciśnij i przytrzymaj przycisk reset przez 5 sekund, aby przywrócić ustawienia fabryczne
Wodoodporność	Stopień ochrony IP nieokreślony; zaleca się uszczelnienie silikonowe, aby zapobiec wnikaniu wilgoci
Temperatura pracy	Nieokreślona; typowa do użytku na zewnątrz
Konserwacja	Delikatnie czyść soczewkę; sprawdź kable; osusz urządzenie, jeśli pojawi się kondensacja
Bezpieczeństwo	Zgodne z CE; nie wyrzucaj z odpadami domowymi; korzystaj z punktów zbiórki
Części zamienne / Możliwość naprawy	Nieokreślona; skontaktuj się z pomocą techniczną Emos w celu serwisu

Często zadawane pytania - H1139 Emos

Co zrobić, jeśli urządzenie nie działa?

Sprawdź kable i połączenie zasilacza. Jeśli przedłużyłeś kabel, upewnij się o prawidłowej polaryzacji. Zmierz napięcie wyjściowe na złączu multimetrem; powinno wynosić 12V DC (+/- 1V).

Dlaczego soczewka paruje?

Występuje to głównie w zimne dni z powodu kondensacji między ścianą a jednostką drzwiową. Dokładnie osusz urządzenie i zmodyfikuj instalację, aby poprawić wentylację.

Co powoduje spontaniczne dzwonienie?

Wilgoć wewnątrz kamery może spowodować zwarcie styków przełącznika zamka, powodując fałszywe dzwonienie. Zdejmij jednostkę drzwiową, dokładnie osusz i spryskaj środkiem hydrofobowym do elektroniki.

Dlaczego zamek drzwi nie otwiera się?

Sprawdź, czy okablowanie nie jest uszkodzone. Zmierz napięcie na zaciskach zamka multimetrem; zamek wymaga 12V do zadziałania. Jeśli napięcie jest niskie, użyj grubszych przewodów do sterowania zamkiem.

Dlaczego czułość mikrofonu nagle spadła?

Otwór mikrofonu może być zablokowany. Delikatnie go wyczyść cienkim, tępym przedmiotem. Uważaj, aby nie uszkodzić mikrofonu.

Co jeśli urządzenie nie może połączyć się z siecią lub parowanie nie powiedzie się?

Sprawdź swoją sieć Wi-Fi (musi być 2.4 GHz). Zresetuj urządzenie, naciskając i przytrzymując przycisk reset przez 5 sekund, a następnie powtórz proces parowania za pomocą aplikacji VDP.

Jak sparować jednostkę kamery drzwiowej z dzwonkiem melodycznym?

Włóż 3 baterie AA do dzwonka. Naciśnij i przytrzymaj przycisk 'Code' przez 2 sekundy, a następnie naciśnij przycisk dzwonka na jednostce kamery drzwiowej. Dzwonek zadzwoni, aby potwierdzić udane parowanie.

Jak zresetować jednostkę kamery drzwiowej do ustawień fabrycznych?

Naciśnij i przytrzymaj przycisk reset przez 5 sekund, a następnie odłącz i ponownie podłącz zasilanie.

Czy mogę udostępnić dostęp do urządzenia innemu użytkownikowi?

Tak. W aplikacji VDP przejdź do ustawień urządzenia i kliknij 'QR Code'. Inny użytkownik skanuje kod QR za pomocą opcji 'Dodaj udostępnione urządzenie', aby uzyskać dostęp bez pełnego parowania.

Jaka jest zalecana wysokość montażu?

Jednostka kamery drzwiowej powinna być zamontowana na wysokości 140-170 cm nad ziemią dla optymalnego widoku.

INSTRUKCJA OBSŁUGI H1139 Emos

PL | IP Panel do drzwi z kamerą

Zakres dostawy

daszek montażowy 1 szt.

panel do drzwi z kamerą 1 szt.

zasilacz 1 szt.

dzwonek z melodyjkami 1 szt.

wkręty mocujące

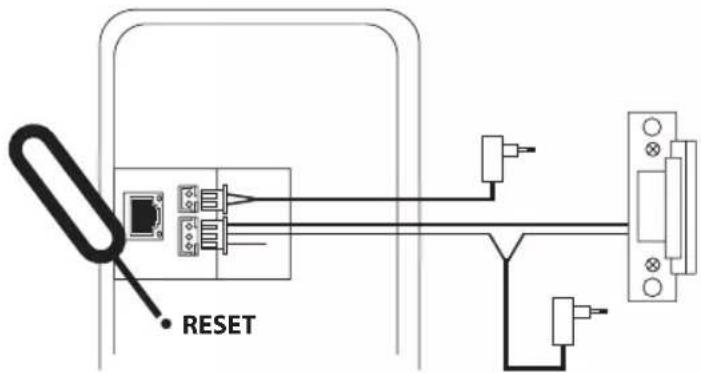

Instalacja

patrz rys. 3

Do poprawnego działania urządzenia konieczny jest dobrej jakości sygnał z sieci Wi-Fi. W przypadku złej jakości połączenia bezprzewodowego, to urządzenie należy połączyć z siecią domową za pomocą przewodu danych z konektorami RJ45.

1. Odkręcamy śrubę w dolnej części i wysuwamy panel do drzwi z kamerą z konstrukcji daszka.
2. Wybieramy odpowiednie miejsce do montażu i przymocowujemy w nim konstrukcję daszka.
3. Podłączony panel do drzwi z kamerą przykręcamy za pomocą śrub z zestawu do daszka osłaniającego.
   Stacja montowana przy drzwiach na tynku – pomiędzy ścianę i stację wprowadzamy warstwę silikonu, która zapobiega przenikaniu wilgoci pod stację przy drzwiach. Silikon powinien być również nałożony na górną ściankę i na ścianki boczne. Dolna ścianka musi pozostać wolna ze względu na odprowadzanie wilgotnego powietrza z przestrzeni pod stacją zamontowaną przy drzwiach.

Obsługa aplikacji do zdalnego dostępu

1. Pobranie aplikacji

Aplikację pobieramy z Google Play albo z Apple store. Nazwa: VDP

VDP

2. Dodanie nowego urządzenia

a) sparowanie nowego urządzenia

Na ekranie wstępnym klikamy na ikonę. Zgodnie z rysunkiem wybieramy model podłączanego urządzenia.

b) dodanie użytkowanego urządzenia (urządzenie jest już dodane i wykorzystywane przez innego użytkownika)

Na ekranie wstępnym klikamy na ikonę. Wczytujemy kod QR z ekranu użytkownika, który przydziela wcześniej ustawiony dostęp do danego urządzenia.

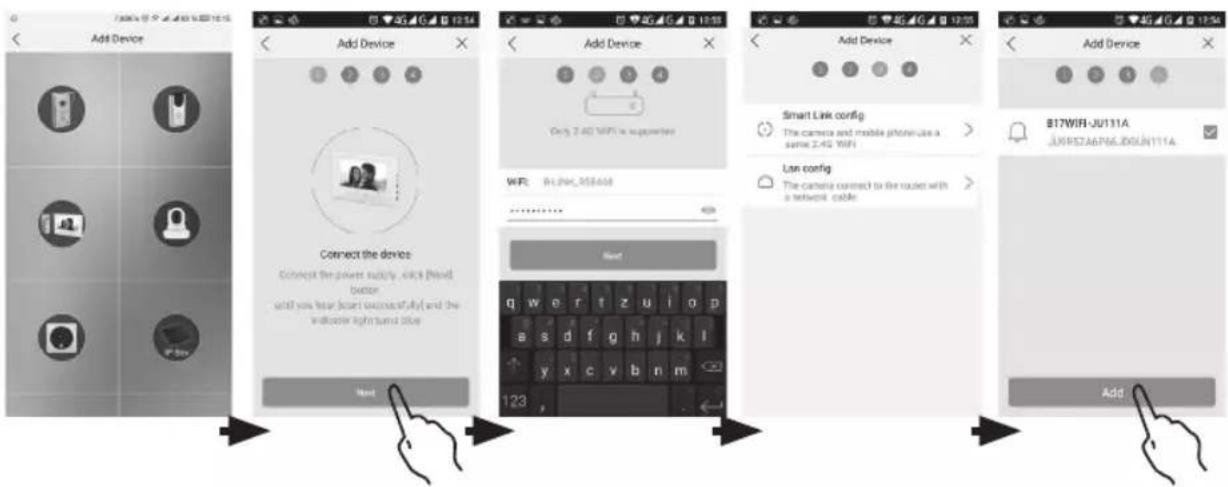

3. Sparowanie urządzenia z siecią domową

a) Urządzenie mobilne podłączamy do sieci domowej (Wi-Fi tylko 2,4 GHz).
b) Po wybraniu zgodnie z obrazkiem poprawnego modelu podłączonego urządzenia wprowadzamy dane dostępu do sieci (nazwa sieci SSID i klucz dostępu).
c) Wybierz metodę „ konfiguracja smart „.
d) Po poprawnym sparowaniu trzeba wprowadzić nazwę i hasło (wstępnie: admin/admin).
e) Przy pierwszym uruchomieniu trzeba zmienić to wstępne hasło.

4. Nieudane automatyczne sparowanie

Jeżeli automatyczne sparowanie nie zakończy się powodzeniem, to trzeba wykonać reset urządzenia do poziomu ustawień fabrycznych naciskając przycisk reset przez 5 sekund a następnie wyłączyć i włączyć zasilanie.

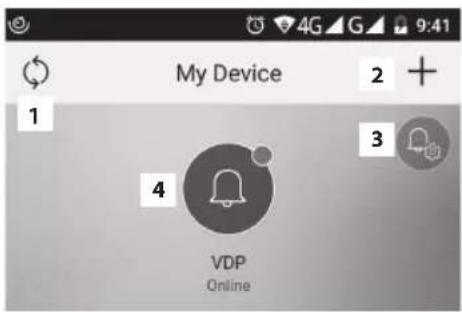

1. Znaczenie ikon a aplikacji


1 przywrócenie stanu

2 + dodaj urządzenie

3 ustawienia urządzenia

4 uruchomienie podglądu na żywo

5 moje urządzenie

6 (L) zapisy

7 komunikaty

8 ustawienia aplikacji

1 zakończenie rozmowy

2 | obsługa zamka w drzwiach

3 ⚫ włączenie/wyłączenie mikrofonu

4 włączenie/wyłączenie głośnika

5 start/stop zapisu video

6 sporządzenie zdjęcia

7 kały ekran

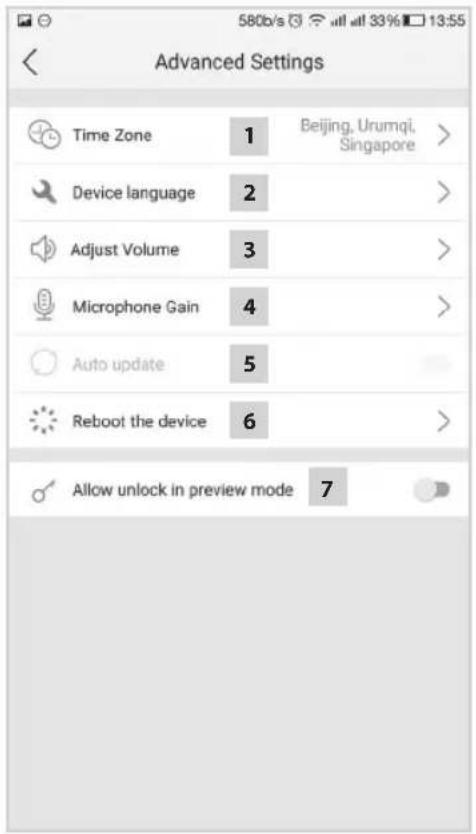

1 ustawienie strefy czasowej

2 ustawienie języka aplikacji

3 ustawienie głosności głosnika jednostki z kamerą

4 ustawienie czułości mikrofonu jednostki z kamerą

5 automatyczny update systemu

6 restart urządzenia

7 zezwolenie na obsługę zamka i bramy przy funkcji podglądu

6. Obsługa aplikacji

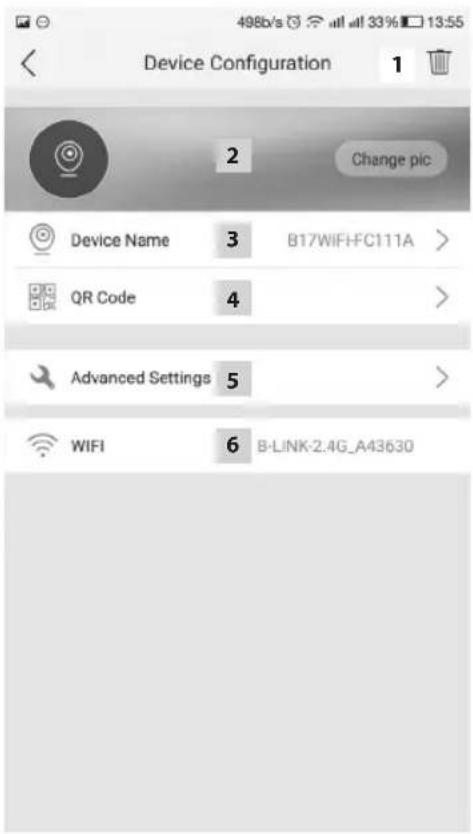

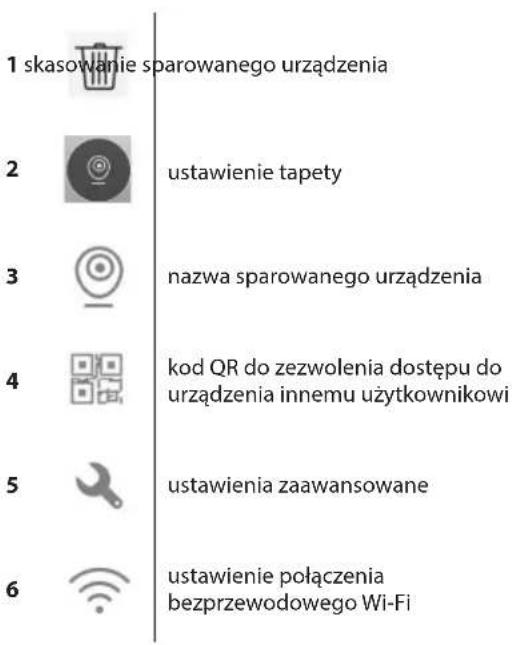

a) Ustawienie urządzenia

wejście do menu

zmiana nazwy urządzenia

W tej pozycji można wybrać melodię, która będzie odtwarzana przy dzwonieniu. Dla każdego panelu można ustawić inną melodię i w ten sposób odróżnić, które wejście jest właśnie aktywowane.

przydzielenie urządzenia

Po kliknięciu wyświetla się kod QR umożliwiający łatwe ustawienie panelu w dalszych urządzeniach mobilnych. W kolejnym urządzeniu trzeba następnie wykonać wczytanie kodu QR. W ten sposób łatwo wykonuje się ustawienie, bez konieczności wykonywania całego procesu parowania.

b) Podgląd w trybie gotowości

włączenie podglądu

Po wyświetleniu można przeprowadzić zapis sekwencji video albo wykonać fotografię.

start/stop zapisu video włączenie/wyłączenie m

sporządzenie zdjęcia włączenie/wyłączenie głos

zakończenie podglądu

c) Rozmowa przychodząca

Przy rozmowie przychodzącej jest odtwarzana wybrana wcześniej melodia i wyświetla się informacja.

przyjęcie rozmowy

wykonanie zdjęcia

obsługa zamka przy drzwiach

zakończenie rozmowy

start/stop zapisu video

d) Zapisy

wejście do menu z zapisami kasowanie poszczególnych zapisów

wejście do menu z komunikatami alarmu

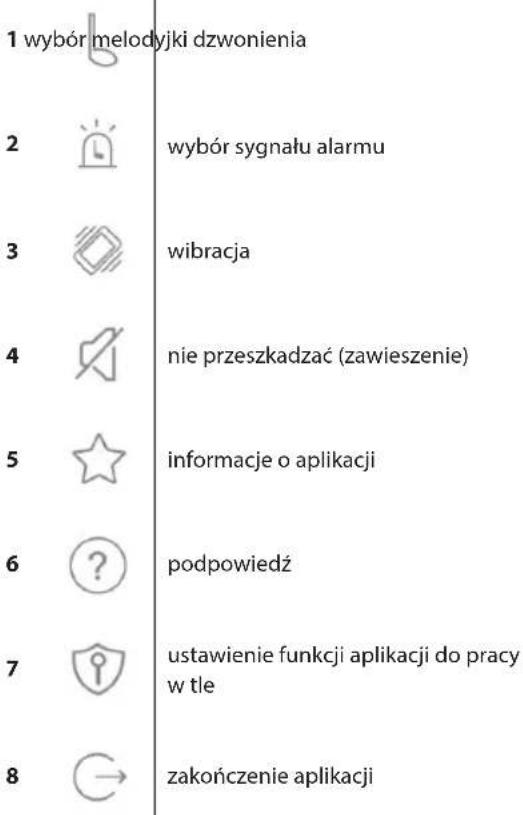

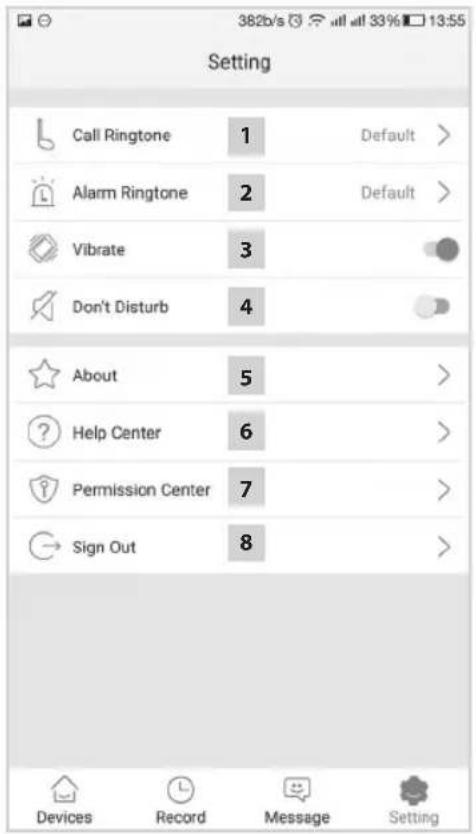

e) Ustawienie aplikacji

wejście do menu informacje o aplikacji

wybór melodii dzwonienia podpowiedź

wybór melodii alarmu zakończenie aplikacji

wibracja

Procedura parowania panela z kamerą, zainstalowanego przy drzwiach z dzwonkiem odtwarzającym melodyjki:

1. Wkładamy baterie – 3 szt. AA do jednostki z dzwonkiem.
2. Naciskamy przycisk „Code“ i przytrzymujemy wciśnięty przez 2 sekundy.
3. Naciskamy przycisk dzwonienia w panelu z kamera.
4. Po poprawnym sparowaniu dzwonek zacznie odtwarzać melodyjkę.

W razie konieczności przerwania sparowania panela z kamerą i dzwonka, wyłączamy dzwonek wyłącznikiem, który znajduje się na jego boku (OFF), a potem naciskamy przycisk „Code”. W czasie naciskania „Code” włączamy dzwonek wyłącznikiem, który znajduje się na jego boku (ON) i po 2 sekundach zwalniamy przycisk „Code”. Proces likwidowania sparowania jest sygnalizowany charakterystycznym dźwiękiem „ding-dong”.

FAQ

Urządzenie nie działa

Kontrolujemy instalację i podłączenie zasilacza do sieci. Jeżeli przedłużamy przewód od zasilacza, to pamiętajmy o zachowaniu poprawnej polaryzacji. Zasilacz sprawdzamy multimetrem. Wartość napięcia wyjściowego na konektorze wynosi 12 V DC (+/-1 V).

Na obiektywie kondensuje się para wodna

Do tego zjawiska dochodzi przede wszystkim w chłodniejszym czasie, kiedy para wodna kondensuje pod wpływem różnicy temperatur pomiędzy ścianą i samą kasetą wejściową. W przypadku kondensacji zalecamy staranne wysuszenie kasety i zainstalowanie jej w lepszym miejscu.

Samoczynne dzwonienie

Samoczynne dzwonienie może spowodować na przykład wilgoć, która przedostała się do kamery. Woda może zewrzeć styki przycisku przy drzwiach i domofon sam zadzwoni. Zalecamy zdemontować kasetę wejściową, starannie ją wysuszyć i spryskać jej wnętrze lakierem do urządzeń elektronicznych, który wypiera wodę.

Nie otwiera się zamek

Sprawdzamy ciągłość instalacji.

Za pomocą multimetru mierzymy napięcie na zaciskach zamka. Zamek do włączenia wymaga napięcia 12 V. Jeżeli ta wartość jest mniejsza, to konieczne jest zastosowanie grubszych przewodów do sterowania zamka.

Nagły spadek czułości mikrofonu

Sprawdzamy czystość otworów do mikrofonu, ewentualnie oczyszczamy je cienkim i tępym przedmiotem.

Przy nieostrożnym działaniu istnieje możliwość uszkodzenia mikrofonu!

Urządzenie nie komunikuje się z siecią albo nie można go sparować

Wykonujemy kontrolę i dostępność sieci, ewentualnie resetujemy urządzenie zgodnie z punktem nr 4), a potem wykonujemy ponowne sparowanie z siecią.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W spręecie nie znajdują się składniki niebezpieczne,

które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

Emos spol. s r.o. oświadcza, że wyrób H1139 jest zgodny z wymaganiami podstawowymi i innymi, właściwymi postanowieniami dyrektywy. Urządzenie można bez ograniczeń użytkować w UE.

Deklaracja zgodności znajduje się na stronach internetowych http://www.emos.eu/download.
