H1139 - Kaputelefon Emos - Ingyenes használati útmutató

Terméktípus	WiFi IP ajtó kamera kaputelefon
Modell	H1139
Márka	Emos
Tápellátás	12V DC, 1A (a mellékelt hálózati adapterrel)
Hálózat	Wi-Fi 2,4 GHz csak; támogatja a vezetékes LAN-t is RJ45-ön keresztül
Szerelés	Fali szerelés; ajánlott magasság 140-170 cm; szilikon tömítés vakolathoz
Kamera	Beépített videokamera élő előnézettel, pillanatfelvétellel és rögzítéssel
Hang	Kétirányú hang mikrofonnal és hangszóróval; állítható hangerő és mikrofon erősítés
Ajtózár vezérlés	Elektromos zár kioldás (12V) alkalmazáson vagy ajtókamera egység gombján keresztül
Tartozékok	Ajtókamera egység, szerelőfedél, tápellátás, dallamcsengő, rögzítőcsavarok
Mobil alkalmazás	VDP alkalmazás (iOS/Android); támogatja az eszköz párosítást, élő nézetet, rögzítést, beállításokat
Dallamcsengő	Vezeték nélküli csengő (3x AA elem); párosítás ajtókamera egységgel kód gomb segítségével
Visszaállítás	Tartsa lenyomva a reset gombot 5 másodpercig a gyári beállítások visszaállításához
Vízállóság	IP besorolás nincs megadva; szilikon tömítés ajánlott a nedvesség behatolásának megelőzésére
Üzemi hőmérséklet	Nincs megadva; tipikus kültéri használatra
Karbantartás	Tisztítsa meg finoman a lencsét; ellenőrizze a kábeleket; szárítsa meg az egységet, ha páralecsapódás jelenik meg
Biztonság	CE megfelelőség; ne dobja a háztartási hulladékba; használjon gyűjtőhelyeket
Pótalkatrészek / Javíthatóság	Nincs megadva; forduljon az Emos támogatáshoz szerviz ügyben

Gyakran ismételt kérdések - H1139 Emos

Mit tegyek, ha az eszköz nem működik?

Ellenőrizze a kábeleket és a hálózati adapter csatlakozását. Ha meghosszabbította a kábelt, győződjön meg a helyes polaritásról. Mérje meg a kimeneti feszültséget a csatlakozónál multiméterrel; 12V DC-nek (+/- 1V) kell lennie.

Miért párásodik be a lencse?

Ez főleg hideg időben fordul elő a fal és az ajtó egység közötti páralecsapódás miatt. Alaposan szárítsa meg az egységet, és módosítsa a telepítést a jobb szellőzés érdekében.

Mi okozza a spontán csörgést?

A kamera belsejében lévő nedvesség rövidzárlatot okozhat a kapcsoló érintkezőin, hamis csörgéseket eredményezve. Távolítsa el az ajtónyitó egységet, szárítsa meg alaposan, és permetezze be víztaszítóval elektronikához.

Miért nem nyílik az ajtózár?

Ellenőrizze a kábelezést sérülések szempontjából. Mérje meg a feszültséget a zár kapcsainál multiméterrel; a zárnak 12V szükséges a kioldáshoz. Ha alacsony a feszültség, használjon vastagabb vezetékeket a zár vezérléséhez.

Miért csökkent hirtelen a mikrofon érzékenysége?

A mikrofon nyílása eltömődhet. Tisztítsa meg finoman egy vékony, tompa tárggyal. Ügyeljen, ne sértse meg a mikrofont.

Mi a teendő, ha az eszköz nem tud csatlakozni a hálózathoz, vagy sikertelen a párosítás?

Ellenőrizze a Wi-Fi hálózatot (2,4 GHz-nek kell lennie). Állítsa vissza az eszközt a reset gomb 5 másodpercig történő lenyomásával, majd ismételje meg a párosítási folyamatot a VDP alkalmazás segítségével.

Hogyan párosíthatom az ajtókamera egységet a dallamcsengővel?

Helyezzen be 3 db AA elemet a csengőbe. Tartsa lenyomva a 'Kód' gombot 2 másodpercig, majd nyomja meg a csengő gombot az ajtókamera egységen. A csengő megszólal a sikeres párosítás megerősítéséhez.

Hogyan állíthatom vissza az ajtókamera egységet gyári beállításokra?

Tartsa lenyomva a reset gombot 5 másodpercig, majd húzza ki és csatlakoztassa újra a tápellátást.

Megoszthatom más felhasználóval az eszközhöz való hozzáférést?

Igen. A VDP alkalmazásban lépjen az eszközbeállításokba, és kattintson a 'QR-kód' gombra. A másik felhasználó beolvassa a QR-kódot a 'Megosztott eszköz hozzáadása' opcióval, hogy hozzáférést kapjon anélkül, hogy teljes párosítást végezne.

Mi az ajánlott szerelési magasság?

Az ajtókamera egységet a talajtól 140-170 cm magasságban kell felszerelni az optimális kilátás érdekében.

HASZNÁLATI ÚTMUTATÓ H1139 Emos

HU | IP Ajtóra szerelhető kameraegység

A csomag tartalma

védőtető az egységhez 1 db

ajtóra szerelhető kameraegység 1 db

tápellátás 1 db

dallamcsengő 1 db

rögzítőcsavarok

Az ajtóra szerelhető egység felszerelése

lásd az 3. ábrát

A készülék megfelelő működéséhez erős WIFI-jelre van szükség. Ha a vezeték nélküli kapcsolat minősége nem megfelelő, csatlakoztassa a készüléket az otthoni hálózathoz RJ45 csatlakozókkal rendelkező adatkábellel.

1. Csavarja ki az alsó részen lévő csavart, és csúsztassa ki az ajtókamera-egységet a védőtetőből.
2. Válasszon egy megfelelő helyet, és rögzítse oda a védötetőt.
3. Rögzítse a bekötött ajtókamera-egységet a védötetőhöz a mellékelt csavarok segítségével.

Vakolatra rögzített ajtókamera-egység – Vigyen fel egy réteg szilikont a fal és az ajtóra szerelhető egység közé, amely megakadályozza a nedvesség bejutását. A szilikont felülre és az oldalakra vigye fel. Az alsó részt szabadon kell hagyni a párás levegő megfelelő távozása érdekében.

Az alkalmazás használata távoli eléréshez

1. Az alkalmazás letöltése

Töltse le az alkalmazást a Google Play vagy az Apple Store áruházból.

Név: VDP

VDP

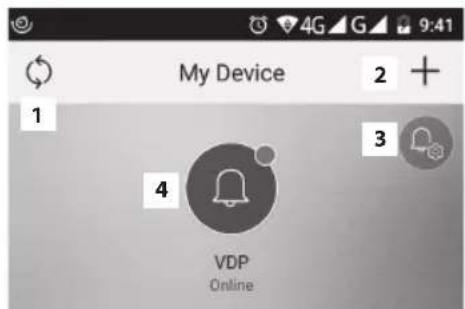

2. Új eszköz hozzáadása

a) egy új eszköz párosítása

Kattintson a ikonra a föképernyön.

A kép alapján válassza ki a csatlakoztatni kívánt eszköz típusát.

b) egy megosztott (már hozzáadott és egy másik felhasználó által már használatban lévő) eszköz hozzáadása

Kattintson a ikonra a föképernyön.

Töltse le a QR-kódot az eszközt megosztani kívánó felhasználó képernyőjéről. A hozzáférést előzőleg már be kellett állítani az eszközön.

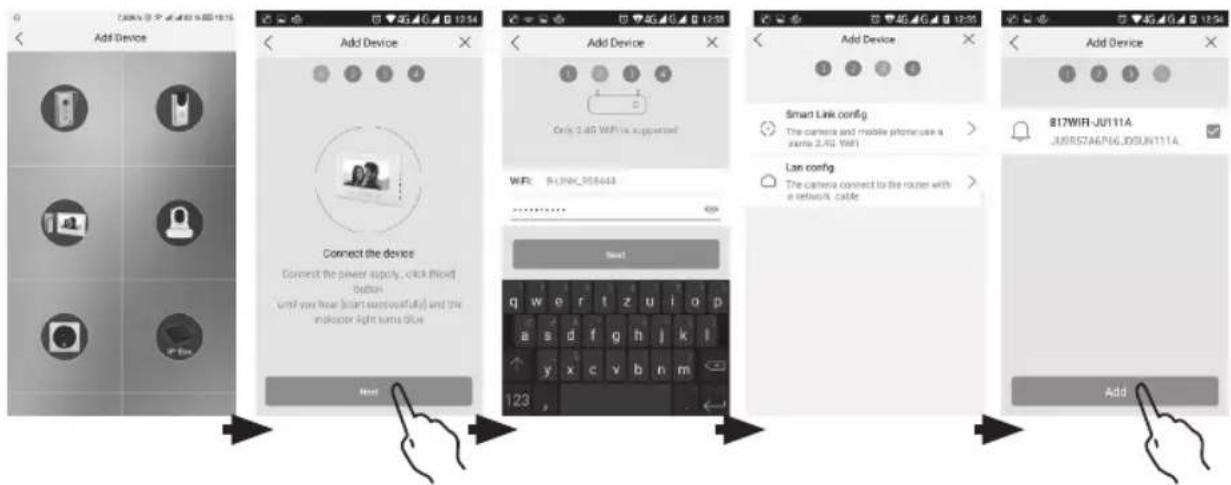

3. Egy eszköz párosítása a helyi hálózathoz

a) Csatlakoztassa a mobil eszközét helyi hálózathoz (Wi-Fi csak 2,4 GHz).
b) Miután a kép alapján kiválasztotta a csatlakoztatott eszköz megfelelő típusát, adja meg a hálózati csatlakozáshoz szükséges adatokat (a hálózat SSID–nevét és a belépési kódot).
c) Válassza az okos konfiguráció eljárást.
d) A sikeres párosítást követően meg kell adnia a felhasználónevet és a jelszót (alapértelmezett: admin/admin).
e) Az első csatlakozáskor meg kell változtatnia az alapértelmezett jelszót.

4. Sikertelen automatikus párosítás

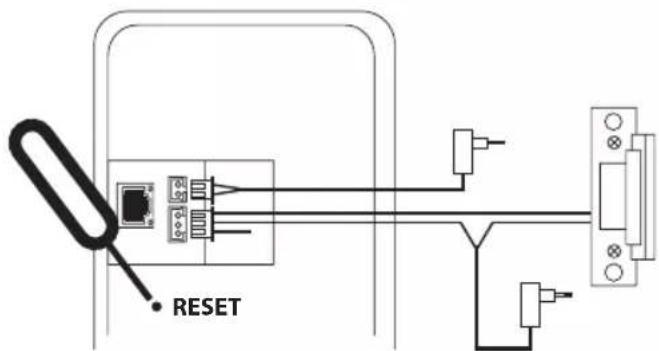

Ha az automatikus párosítás nem sikerül, az eszközön vissza kell állítani a gyári alapbeállításokat, 5 másodpercig lenyomva tartva a visszaállító gombot és kihúzza a készülékböl a tápkábelt, majd újra csatlakoztatja azt.

5. Az alkalmazásban megjelenő ikonok jelentése

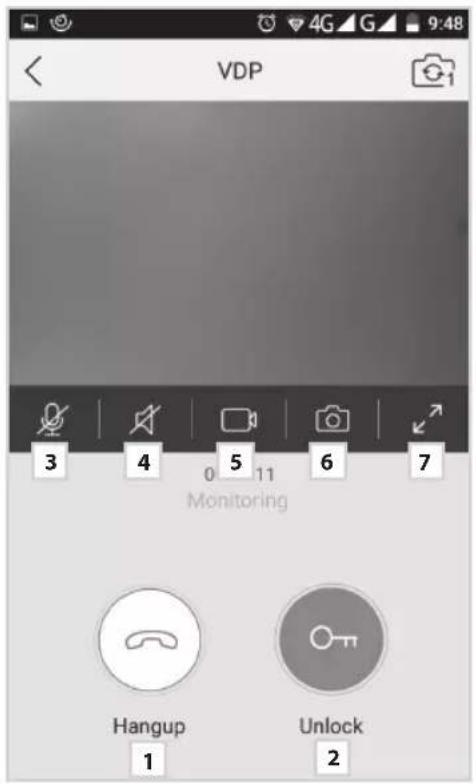

1 hívás vége

2

3

4

5

6

7

ajtózárvezérlés

mikrofon be/ki

hangszóró be/ki

videófelvétel indítása/leállítása

állókép készítése

teljes képernyő

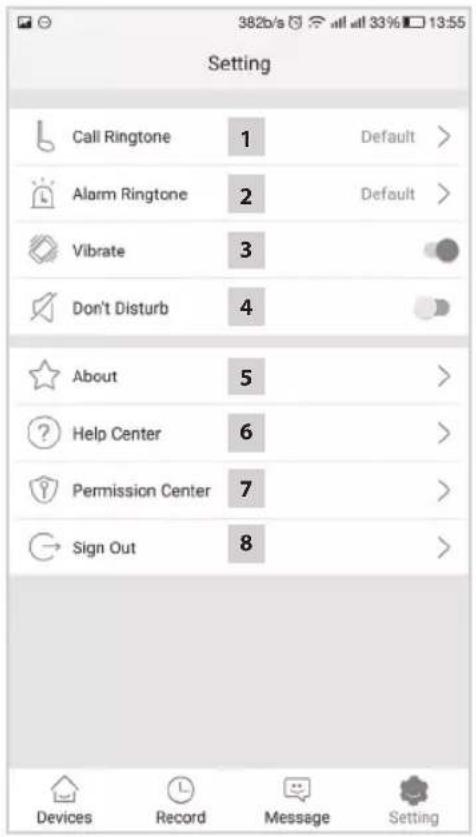

1 csengöhang kiválasztása

2

figyelmeztető hangjelzés kiválasztása

3

rezgés

4

ne zavarjanak (üzenetek blokkolása)

5

az alkalmazásról

6

segítség

7

az alkalmazás funkcióinak átállítása úgy, hogy a háttérben fussanak

8

kijelentkezés az alkalmazásból

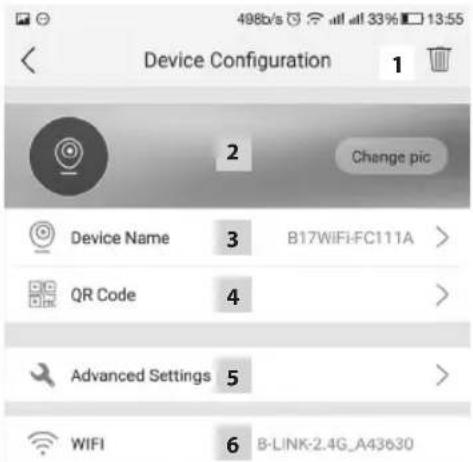

1 párosított eszköz törlése

2 háttérkép beállítása

3 párosított eszköz neve

4 QR-kód a keszulekhez valo hozzáteres megosztásához másik felhasználóval

5 haladó beállítások

6 WIFI-kapcsolat beállításai

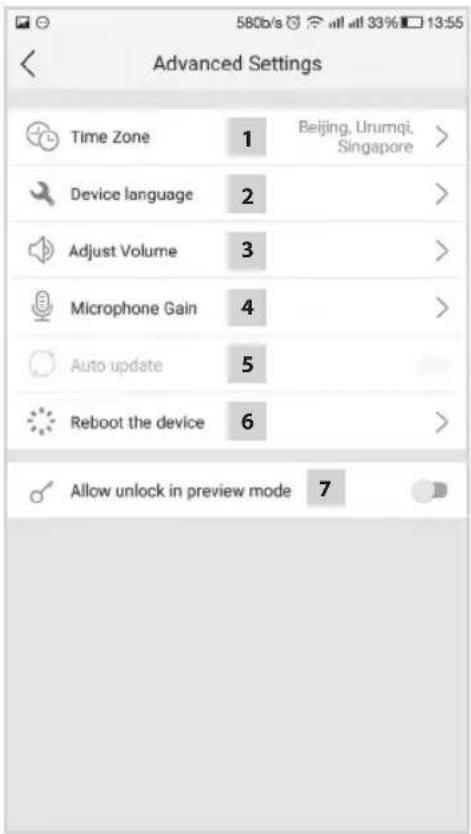

1 időzóna beállításai

2 alkalmazás nyelvi beállításai

3 hangerő beállítása a kameraegység hangszóróján

4 a mikrofon érzékenységének beállítása a kameraegységen

5 automatikus rendszerfrissítés

6 eszköz újraindítása

7 a zár- és kapuvezérlés engedélyezése előnézet üzemmódban

6. Az alkalmazás kezelése

a) A készülék beállításai

belépés a menübe

a készülék nevének módosítása Itt kiválaszthat egy csengőhangot. Mindegyik panel eltérő csengőhanggal rendelkezik, így megállapítható, hogy melyik bemenet került aktiválásra.

az eszköz megosztása

A gombra történő kattintás után megjelenik egy QR-kód, amely segítségével elvégezheti a panel beállítását más mobil készülékeken. Egyszerűen olvassa be a QR-kódot a másik mobil készüléken. Ilyen módon egyszerűen elvégezhető a készülék beállítása anélkül, hogy ismét végig kellene mennie a párosítási folyamat összes lépésén.

b) Vészhelyzeti nézet

nézet megnyitása

Ha megnyitotta a vészhelyzeti módot, videofelvételeket vagy fotókat készíthet.

videofelvétel indítása/leállítása

fotó készítése hangszóró be/ki

mikrofon be/ki

nézet befejezése

c) Bejövő hívás

Bejövő hívás esetén megszólal az előzetesen beállított csengőhang és információk jelennek meg a képernyön.

hívás fogadása fotó készítése

ajtózár vezérlése hívás megszakítása

videofelvétel indítása/leállítása

d) Felvételek

belépés a felvételek menüjébe

egyedi felvételek törlése

belépés a riasztási felvételek menüjébe

e) Az alkalmazás beállítása

belépés a menübe információk az alkalmazásról

csengőhang kiválasztása súgó

riasztási hangjelzés kiválasztása az alkalmazás bezár

rezgés

Az ajtóra szerelhető kameraegység párosítása a dallamcsengővel:

1. Helyezzen be 3 db AA elemet a csengöbe.
2. Nyomja meg és tartsa lenyomva 2 másodpercig a „Kód” gombot.
3. Nyomja meg a csengögombot az ajtóra szerelhető kameraegységen.
4. A sikeres párosítást követően a dallamcsengő megszólal.

Ha meg akarja szüntetni a kameraegység és a csengő párosítását, kapcsolja ki a csengőt az oldalsó kapcsolóval (OFF), majd nyomja meg a „Kód” gombot. Miközben a „Kód” gombot lenyomva tartja, kapcsolja be a csengőt az oldalsó kapcsolóval (ON), majd 2 másodperc elteltével engedje el a „Kód” gombot. A párosítás megszűnését „ding-dong” hang jelzi.

GYIK

A készülék nem működik

Ellenőrizze a kábeleket és az adapter elektromos csatlakozását. Ha az adapterhez hosszabbítót használt, ellenőrizze, hogy azt jó polaritással csatlakoztatta-e. Ellenőrizze az adapteret feszültségmérővel. A csatlakozó kimeneti feszültségének 12V DC (+/- 1 V)-nak kell lennie.

A lencse bepárásodik

Ez általában hideg időjárás esetén következik be. A fal és az ajtóra szerelt egység közötti hőmérséklet-különbség miatt kicsapódó pára okozza. Ha víz csapódik ki a lencsén, javasoljuk, hogy alaposan szárítsa meg az egységet, és változtasson az eredeti telepítésen.

Ok nélküli csengés

A csengő ok nélkül megszólalhat, ha a kamerát nedvesség éri. A víz rövidre zárja a zár kapcsolójának csatlakozóit, és a csengő magától megszólal. Javasoljuk, hogy szerelje le az ajtóról az egységet, alaposan szárítsa meg, és fújja le elektronikus eszközökhöz való vízlepergető spray-vel.

A készülék nem nyitja a zárat

Ellenőrizze a kábelek épségét.

Ellenőrizze a zár csatlakozóit feszültségmérővel. A zár működtetéséhez 12 V feszültségre van szükség. Ha a feszültség ennél alacsonyabb, erősebb vezetékekre van szükség a zár vezérléséhez.

A mikrofon érzékenysége hirtelen csökken

Ellenőrizze a mikrofonnyilás tisztaságát, vagy óvatosan tisztítsa meg egy vékony, tompa végű eszközzel.

Vigyázzon, nehogy megrongálja a mikrofont!

A készülék nem kommunikál jól a hálózattal, vagy nem lehet párosítani

Ellenőrizze a hálózati csatlakozást, vagy állítsa vissza a gyári beállításokat (a 4. pont alapján), és ismételje meg a párosítási lépéseket.

Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz. Ha az elektromos készülékek a hulladé-

ktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.

Az Emos spol s.r.o. kijelenti, hogy az H1139 megfelel az irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék az EU teljes területén használható.

A megfelelőségi nyilatkozat letölthető az alábbi honlapról: http://www.emos.eu/download.
