Тип продукту	WiFi IP дверна камера-домофон
Модель	H1139
Бренд	Emos
Живлення	12 В пост. струму, 1 А (через адаптер живлення в комплекті)
Мережа	Тільки Wi-Fi 2.4 ГГц; також підтримує дротову LAN через RJ45
Монтаж	Настінний; рекомендована висота 140-170 см; силіконове ущільнення для гіпсових стін
Камера	Вбудована відеокамера з переглядом у реальному часі, знімками та записом
Аудіо	Двостороннє аудіо з мікрофоном і динаміком; регулювання гучності та посилення мікрофона
Керування дверним замком	Електричне відмикання замка (12 В) через додаток або кнопку на дверній камері
Комплект постачання	Дверна камера, монтажний кожух, блок живлення, мелодійний дзвінок, кріпильні гвинти
Мобільний додаток	Додаток VDP (iOS/Android); підтримує сполучення пристрою, перегляд у реальному часі, запис, налаштування
Мелодійний дзвінок	Бездротовий дзвінок (3 батарейки AA); сполучення з дверною камерою через кнопку коду
Скидання	Натисніть і утримуйте кнопку скидання протягом 5 секунд для відновлення заводських налаштувань
Вологостійкість	Ступінь захисту IP не вказано; рекомендується силіконове ущільнення для запобігання потраплянню вологи
Робоча температура	Не вказано; типова для використання на вулиці
Обслуговування	Акуратно чистіть лінзу; перевіряйте кабелі; висушуйте пристрій у разі появи конденсату
Безпека	Відповідає вимогам CE; не викидайте з побутовим сміттям; використовуйте пункти збору
Запчастини / Ремонтопридатність	Не вказано; звертайтеся до служби підтримки Emos

Часті запитання - H1139 Emos

Що робити, якщо пристрій не працює?

Перевірте кабелі та підключення адаптера живлення. Якщо ви подовжили кабель, переконайтеся в правильній полярності. Виміряйте вихідну напругу на роз'ємі мультиметром; вона має бути 12 В пост. струму (+/- 1 В).

Чому запотіває лінза?

Це відбувається переважно в холодну погоду через конденсат між стіною та дверною камерою. Ретельно висушіть пристрій і змініть монтаж для покращення вентиляції.

Чому виникають спонтанні дзвінки?

Волога всередині камери може замикати контакти вимикача замка, спричиняючи помилкові дзвінки. Зніміть дверну камеру, ретельно висушіть і обприскайте водовідштовхувальним засобом для електроніки.

Чому не відчиняється дверний замок?

Перевірте кабелі на пошкодження. Виміряйте напругу на клемах замка мультиметром; замку потрібно 12 В для спрацьовування. Якщо напруга низька, використовуйте товстіші проводи для керування замком.

Чому раптово знизилася чутливість мікрофона?

Можливо, отвір мікрофона заблоковано. Акуратно прочистіть його тонким тупим предметом. Будьте обережні, щоб не пошкодити мікрофон.

Що робити, якщо пристрій не може підключитися до мережі або сполучення не вдається?

Перевірте свою мережу Wi-Fi (має бути 2.4 ГГц). Скиньте пристрій, натиснувши та утримуючи кнопку скидання протягом 5 секунд, потім повторіть процес сполучення за допомогою додатка VDP.

Як сполучити дверну камеру з мелодійним дзвінком?

Вставте 3 батарейки AA у дзвінок. Довго натискайте кнопку 'Код' протягом 2 секунд, потім натисніть кнопку дзвінка на дверній камері. Дзвінок задзвонить на підтвердження успішного сполучення.

Як скинути дверну камеру до заводських налаштувань?

Натисніть і утримуйте кнопку скидання протягом 5 секунд, потім від'єднайте та знову під'єднайте блок живлення.

Чи можу я надати доступ до пристрою іншому користувачеві?

Так. У додатку VDP перейдіть у налаштування пристрою та натисніть 'QR-код'. Інший користувач сканує QR-код за допомогою опції 'Додати спільний пристрій', щоб отримати доступ без повного сполучення.

Яка рекомендована висота монтажу?

Дверна камера має бути встановлена на висоті 140-170 см від землі для оптимального огляду.

ПОСІБНИК КОРИСТУВАЧА H1139 Emos

UA | IP Дверний камерний блок

Обсяг поставки

монтажна стрішка 1 шт

дверний камерний блок 1 шт

джерело живлення 1 шт

мелодійний дзвоник 1 шт

фіксачні болти

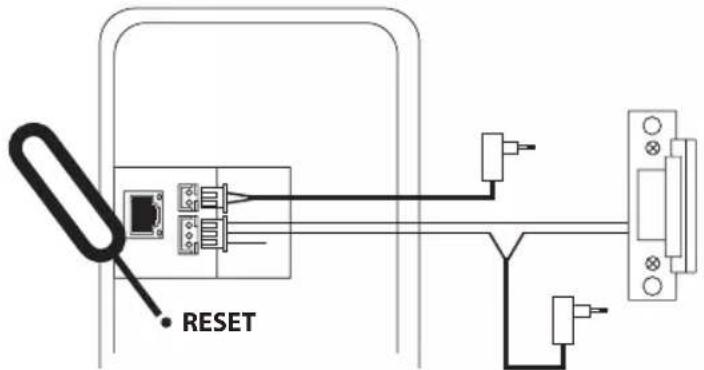

Установка

див мал. 3

Для правильної роботи пристрою потрібен хороший WiFi сигнал. Якщо якість бездротової мережі є поганою, підключіть пристрій до домашньої мережі за допомогою кабелю з конекторами RJ45.

1. Відкрутіть гвинт на нижній стороні і висуньте дверний блок камери з стрішки.
2. Виберіть відповідне місце для установки і там закріпіть прикриваючу стрішку.
3. Підключений дверний блок камери пригвинтіть за допомогою доданих гвинтів до прикриваючої стрішки.

Дверний блок камери на штукатурці – між стіною і дверною станцією дайте шар силікону, який запобігає потраплянню вологи. Силікон повинен бути на верхній і бічних стінках. Нижня стінка повинна бути вільна, щоб виходило вологе повітря.

Застосування програми для віддаленого доступу

1. Завантаження програм

Програми завантажте на Google Play, або Apple store.

Назва: VDP

VDP

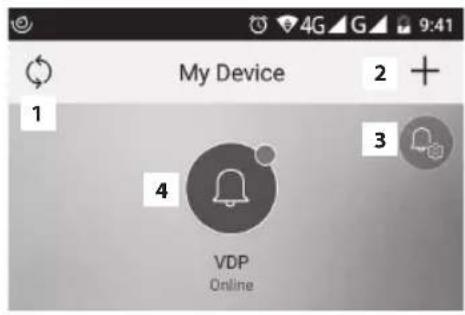

2. Додавання нового пристрою

a) парування нового пристрою

На початковому дисплеї клікніть на іконку.

Виберіть відповідно малюнка модель підключеного обладнання.

b) приєднання зазначеного пристрою (пристрій вже іншим користувачем приєднано і використовується)

На вступному дисплеї клікніть на іконку.

Завантажте QR код з дисплея користувача, котрий хоче поділитися з раніше налаштованим підходом до даного пристрою.

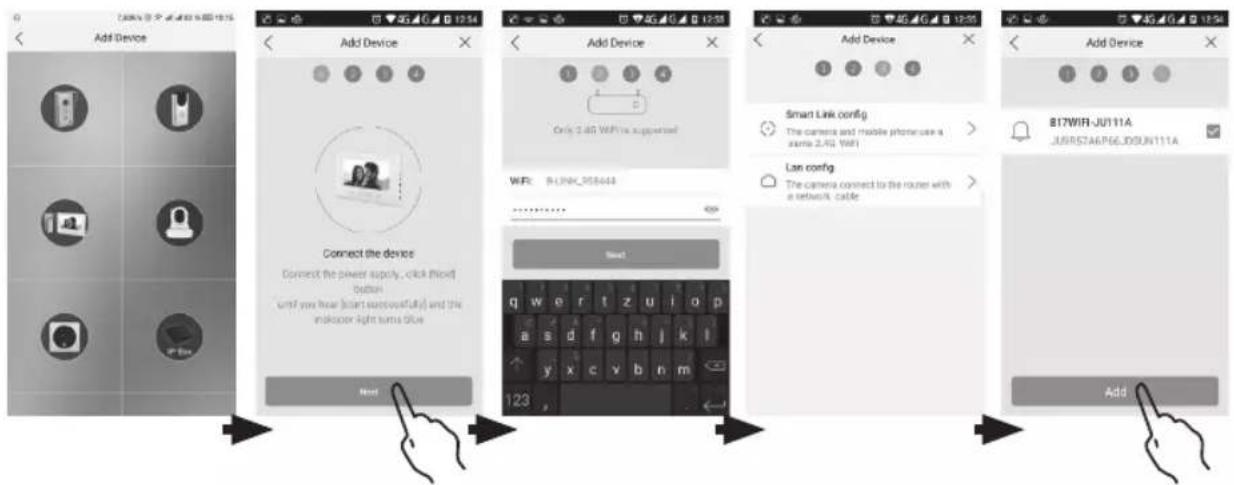

3. Парування пристроїв з домашньої мережі

a) Мобільний пристрій, підключити до домашньої мережі (Wi-Fi тільки 2,4 ГГц).
b) Після вибору правильної моделі приєднуючого пристрою згідно малюнка, введіть дані для входу в мережу(назва SSID мере5жі і вхідний ключ).
с) Виберіть метод „smart konfigurace“(„Спритна конфігурація“).
d) Після успішного сполучення ви повинні ввести ім'я та пароль (вихідний: адмін / адмін).
e) При першому сполученні потрібно вихідний пароль змінити.

4. Невдале автоматичне спаровування

Якщо автоматичне сполучення не відбулось, поверніть пристрій до заводських параметрів, натиснувши кнопку з іконкою ключа протягом 5 секунд, від'єднавши та під'єднавши живлення.

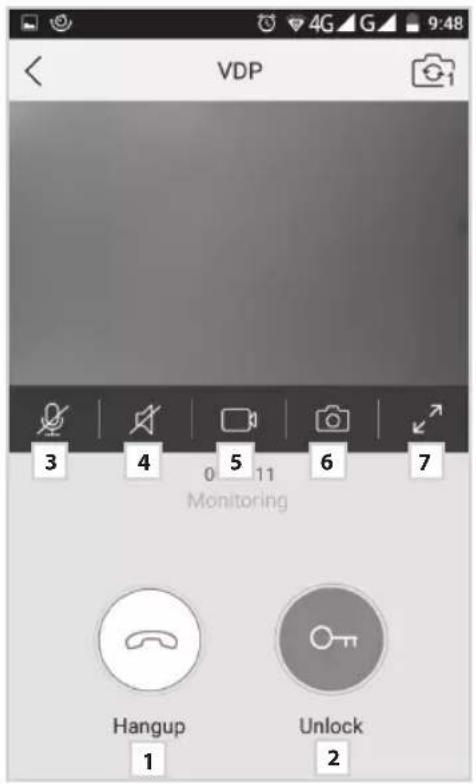

1. Значення іконок в програмах

1 закінчення переговорів

2 обслуговування замка дверей

3 ввімкнення/вимкнення мікрофона

4 ввімкнення/вимкнення динаміка

5 пуск/стоп запису відео

6 фотографування

7 к цілий екран

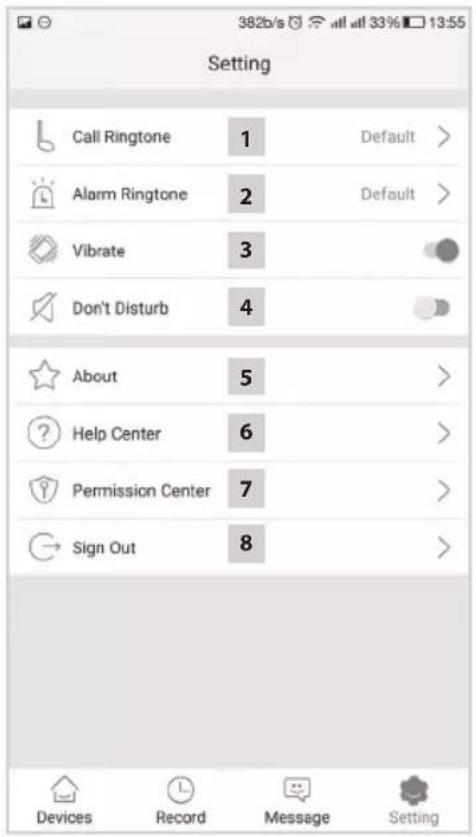

1 вибір мелодії дзвінка

2 вибір звуку сигналізації

3 вібрація

4 не турбувати (зупинка повідомлення)

5 інформація відносно програми

6 ? допомогу

7 налаштування режиму програми фону

8 → закінчення програми

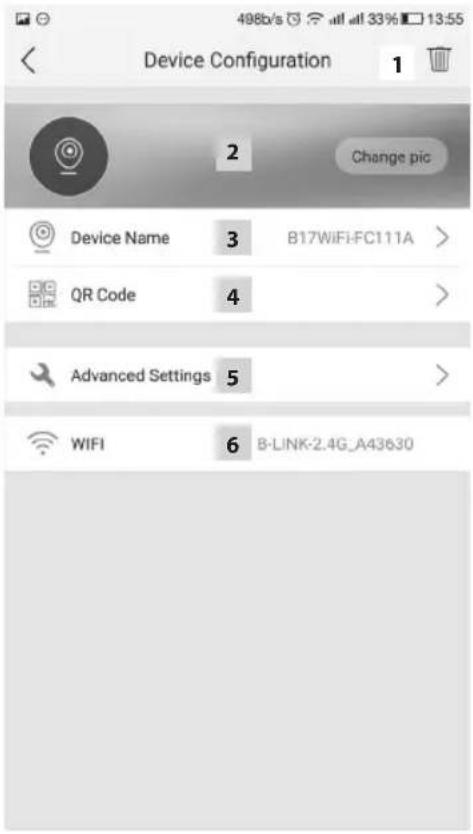

1 видалити сполучених пристроїв
2 налаштування фонового зображення
3 назва сполученного пристрою
4 QR код для доступ до пристрою іншому користувачеві
5 інші налаштування
6 налаштування бездротового Wi-Fi підключення

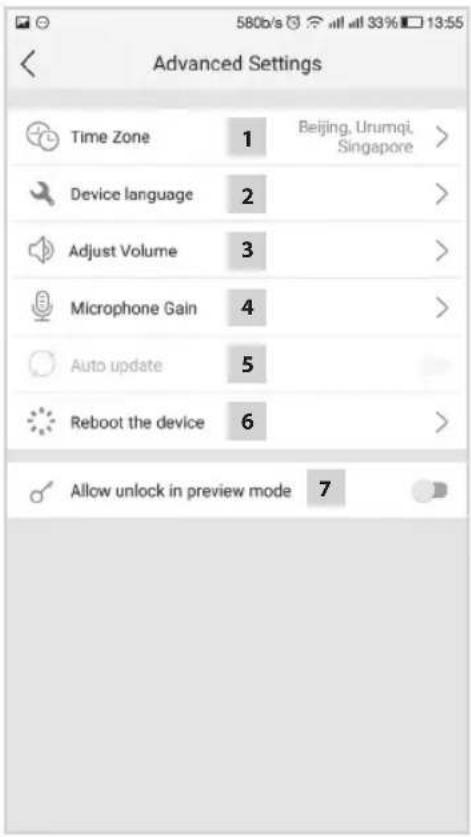

1 налаштування часового поясу

2 налаштування мови програми

3 налаштування гучності динаміка камери

4 налаштування чутливості мікрофона камери

5 автоматичне оновлення системи

6 перезавантажте пристрій

7 дозвіл для обслуговування замка та руху воріт при функції попереднього перегляду

6. Обслуговування програм

а) Налаштування пристроя

вхід у меню

зміна назви пристроя

в цьому положенні можна вибрати мелодію, яка буде звучати коли дзвонить дзвінок. Для кожної панелі можна налаштувати іншу мелодію і так розрізняти, який був вхід являється активним.

спільне використання пристроя

Після стиснення кнопки зобразиться QR –код для легкого налаштування панелі в інших мобільних пристроях. На другому пристрої потім потім загрузите код QR. Так відбудиться легке налаштування без необхідності виконувати весь процес спаровування.

b) Перегляд швидкого режиму

вмикання перегляду

Після зображення можливо робити записи відеороликів або робити фотографії.

старт/стоп запису відео ввімкнення/вимкнен

зроблення знімку ввімкнення/вимкнення дин

закінчення перегляду

с) Вхідний дзвінок

При вхідному дзвінкуграє налаштована мелодія і зобразить інформацію.

приймання телефонного дзвінка придбання з

обслуговування дверного закінчення розмови

старт/стоп запису відео

d) Записи

вхід у меню із запису анулювання окремих за

вхід у меню зі повідомленням про сигналізацію

e) налаштування аппікації

вхід у меню інформація про аплікацію

вибір мелодій дзвінка допомога

вибір мелодій сигналу тривоги закінчення аплікації

вібрація

Кроки сполучення дверного камерного блоку з мелодійним дзвоником:

1. Вставте батарейки – 3 шт АА в пристрій дзвоника.
2. Натисніть кнопку „Code“ на 2 секунди.
3. Натисніть кнопку дзвінка на камері дверного блоку.
4. Після успішного сполучення мелодійний дзвоник почне дзвонити.

Якщо вам потрібно анулювати сполучення камерного блоку із дзвінком, вимкніть дзвінок бічним перемикачем за допомогою (OFF), а потім натисніть кнопку „Code“. Натискаючи кнопку „Code“ увімкніть дзвінок бічним перемикачем (ON), а через 2 секунди відпустіть кнопку „Code“. Процес скасування сполучення позначається звуком „ding-dong“.

FAQ

Пристрій не працює

Перевірте прокладку кабелів і підключення джерела живлення до електромережі. Якщо кабель від джерела подовжуєте, перевірте правильну полярність. Джерело живлення виміряйте мультиметром. Параметри вихідної напруги на конектору 12 В постійного струму (+/- 1 В).

Об'єктив орошується

Це частіше всього буває в холодну пору року, коли відбувається конденсація із-за впливу різної температури між стіною і самою дверною станцією. У випадку конденсації рекомендуємо станцію ретельно висушити і знову її відрегулювати.

Самовільне дзвоніння

Самовільне дзвоніння викликає проникнення вологи в камеру. Із-за води робиться коротке замикання вимикача замка і пристрій дзвонить самовільно. Рекомендуємо видалити дверну станції, ретельно її просушити і на неї набризгати водовідштовхувальний засіб для електроніки

Не відкривається замок

Перевірте цілісність управління. За допомогою мультиметра виміряйте напругу на клемах замку. Замок для пуску потребує напругу 12 В. Якщо ці параметри менші, рекомендуємо використовувати товстіші кабелі для керування замком.

Раптове падіння чутливості мікрофона

Перевірте чистоту отвору для мікрофона, або тонким тупим предметом його злегка прочистіть.

Це робіть обережно, щоб непошкодити мікрофон!

Пристрій не підтримує зв'язок з мережею або його не можливо сполучити

Перевірте наявність мережі, або пристрій вимкніть та знову його ввімкніть (згідно пункт № 4) і повторно сполучіть його з мережею.

Не викидуйте електричні пристрої як несортовані комунальні відходи, користуйтесь місцями збору комунальних відходів. За актуальною інформацією про місця збору звертайтесь до установ за місцем проживання. Якщо електричні присторої розміщені на місцях з відходами, то небезпечні речовини можуть проникати до підземних вод і дістатись до харчового обігу та пошкоджувати ваше здоров'я.

ТОВ «Emos spol.» повідомляє, що Н1139 відповідає основним вимогам та іншим відповідним положенням Директиви. Пристроєм можливо користуватися в ЄС.

Декларація відповідності являється частиной інструкції для користування або можливо її знайти на веб-сайті http://www.emos.eu/download.
