Typ produktu	WiFi IP dverná kamera s interkomom
Model	H1139
Značka	Emos
Napájanie	12V DC, 1A (cez priložený adaptér)
Sieť	Iba Wi-Fi 2.4 GHz; tiež podporuje káblovú LAN cez RJ45
Montáž	Montáž na stenu; odporúčaná výška 140-170 cm; silikónové tesnenie pre omietkové steny
Kamera	Vstavaná videokamera s živým náhľadom, snímkou a nahrávaním
Zvuk	Obojsmerný zvuk s mikrofónom a reproduktorom; nastaviteľná hlasitosť a zosilnenie mikrofónu
Ovládanie zámku dverí	Elektrické odomykanie zámku (12V) cez aplikáciu alebo tlačidlo na dvernej kamere
Súčasťou balenia	Dverná kamera, montážny kryt, napájací adaptér, melodický zvonček, montážne skrutky
Mobilná aplikácia	Aplikácia VDP (iOS/Android); podporuje párovanie zariadenia, živý náhľad, nahrávanie, nastavenia
Melodický zvonček	Bezdrôtový zvonček (3x AA batérie); párovanie s dvernou kamerou cez tlačidlo kódu
Reset	Stlačte a podržte tlačidlo reset na 5 sekúnd pre obnovenie výrobných nastavení
Odolnosť voči vode	IP hodnotenie nie je špecifikované; odporúča sa silikónové tesnenie na zabránenie vniknutiu vlhkosti
Prevádzková teplota	Nie je špecifikovaná; typické pre vonkajšie použitie
Údržba	Jemne čistite šošovku; skontrolujte káble; vysušte jednotku, ak sa objaví kondenzácia
Bezpečnosť	V súlade s CE; nevyhadzujte do domáceho odpadu; používajte zberné miesta
Náhradné diely / Opraviteľnosť	Nie je špecifikované; kontaktujte podporu Emos pre servis

Často kladené otázky - H1139 Emos

Čo mám robiť, ak zariadenie nefunguje?

Skontrolujte káble a pripojenie napájacieho adaptéra. Ak ste predĺžili kábel, uistite sa o správnej polarite. Zmerajte výstupné napätie na konektore multimetrom; malo by byť 12V DC (+/- 1V).

Prečo sa šošovka zahmlieva?

Toto sa vyskytuje najmä v chladnom počasí v dôsledku kondenzácie medzi stenou a dvernou jednotkou. Dôkladne vysušte jednotku a upravte inštaláciu na zlepšenie vetrania.

Čo spôsobuje samovoľné zvonenie?

Vlhkosť vo vnútri kamery môže skratovať kontakty spínača zámku, čo spôsobuje falošné zvonenie. Vyberte dvernú jednotku, dôkladne ju vysušte a nastriekajte vodoodpudivý prostriedok na elektroniku.

Prečo sa zámok dverí neotvorí?

Skontrolujte káble na poškodenie. Zmerajte napätie na svorkách zámku multimetrom; zámok vyžaduje 12V na spustenie. Ak je napätie nízke, použite hrubšie vodiče pre ovládanie zámku.

Prečo sa citlivosť mikrofónu náhle znížila?

Otvor mikrofónu môže byť upchatý. Jemne ho vyčistite tenkým tupým predmetom. Dávajte pozor, aby ste nepoškodili mikrofón.

Čo ak sa zariadenie nedokáže pripojiť k sieti alebo zlyhá párovanie?

Skontrolujte svoju Wi-Fi sieť (musí byť 2,4 GHz). Resetujte zariadenie stlačením a podržaním tlačidla reset na 5 sekúnd, potom zopakujte proces párovania pomocou aplikácie VDP.

Ako spárujem dvernú kameru s melodickým zvončekom?

Vložte 3x AA batérie do zvončeka. Dlho stlačte tlačidlo "Code" na 2 sekundy, potom stlačte tlačidlo zvonenia na dvernej kamere. Zvonček zazvoní na potvrdenie úspešného párovania.

Ako resetujem dvernú kameru na výrobné nastavenia?

Stlačte a podržte tlačidlo reset na 5 sekúnd, potom odpojte a znova pripojte napájanie.

Môžem zdieľať prístup k zariadeniu s iným používateľom?

Áno. V aplikácii VDP prejdite do nastavení zariadenia a kliknite na "QR kód". Druhý používateľ naskenuje QR kód pomocou možnosti "Pridať zdieľané zariadenie" a získa prístup bez úplného párovania.

Aká je odporúčaná montážna výška?

Dverná kamera by mala byť namontovaná vo výške 140-170 cm nad zemou pre optimálne zobrazenie.

NÁVOD NA OBSLUHU H1139 Emos

vstup do menu se zprávami o alarmu

montážna strieška 1 ks

Pre správnu funkciu zariadenia je nutný kvalitný signál WiFi siete. V prípade zlej kvality bezdrótového pripojenia, prepojte zariadenie s domácou sieťou dátovým káblom s konektormi RJ45.

1. Odskrutkujte skrutku na spodnej strane a vysuňte dvernú kamerovú jednotku zo striešky.
2. Zvolte vhodné miesto pre montáž a tu pripevnite kryciu striešku.
3. Pripojenú dvernú kamerovú jednotku priskrutkujte pomocou priložených skrutiek ku krycej strieške.

Dverná kamerová jednotka na omietke – medzi stenu a dvernú stanicu naneste vrstvu silikónu, ktorá zamedzí vnikaniu vlhka. Silikón by mal byť na hornej a bočných stenách. Spodná stena musí byť volná pre odchod vlhkého vzduchu.

Obsluha aplikácie pre vzdialený prístup

1. Stiahnutie aplikácie

Aplikáciu stiahnite na Google Play, či Apple store.

Názov: VDP

VDP

2. Pridanie nového zariadenia

a) spárovanie nového zariadenia

Na úvodnej obrazovke kliknite na ikonu.

Zvolte podla obrázku model pripojovaného zariadenia.

b) pridanie zdiel'aného zariadenia (zariadenie je už iným užívatel'om pridané a používané)

Na úvodnej obrazovke kliknite na ikonu.

Načítajte QR kód z displeja používatela, ktorý chce zdielat už skôr nastavený prístup k danému zariadeniu.

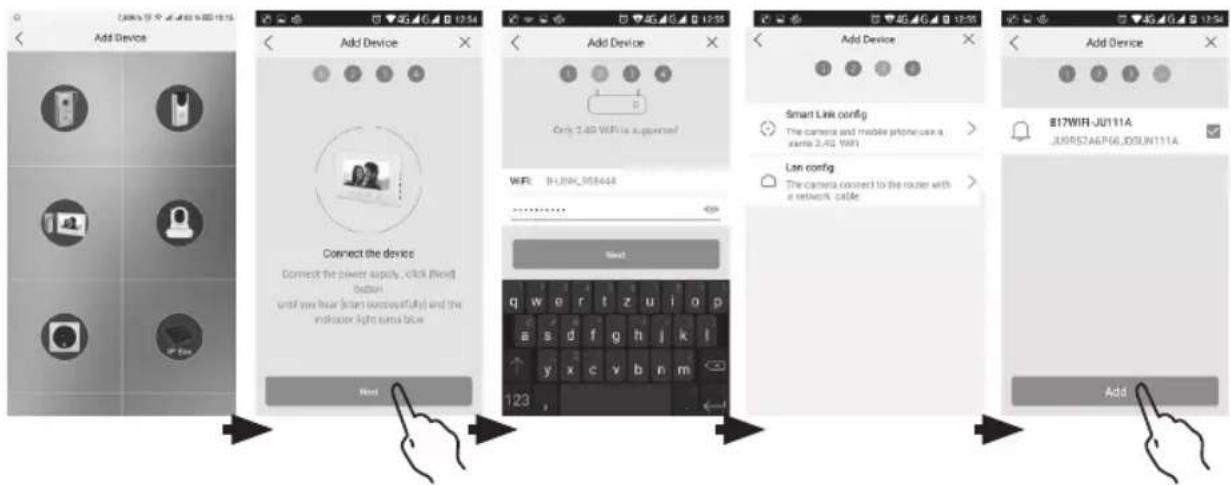

3. Spárovanie zariadenia s domácou sietou

a) Mobilné zariadenie pripojte k domácej sieti (Wi-Fi len 2,4 GHz).
b) Po zvolení správneho modelu pripojovaného zariadenia podľa obrázku zadajte prístupové údaje k sieti (SSID siete a prístupový klúč).
c) Zvolte metódu „smart konfigurácia“.
d) Po úspešnom spárovaní je nutné zadať meno a heslo (predvolené: admin/admin).
e) Pri prvom spojení je nutné predvolené heslo zmenit.

4. Neúspešné automatické spárovanie

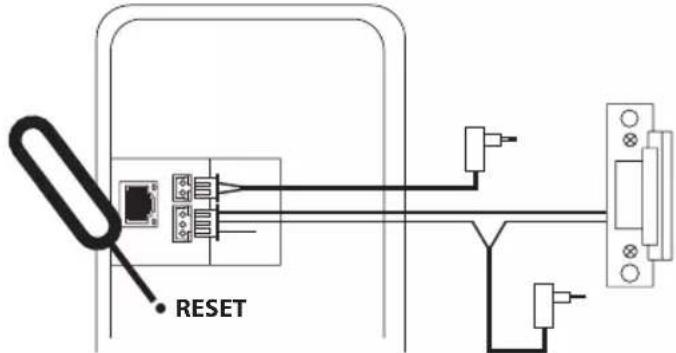

Ak je automatické spárovanie neúspešné, je nutné vykonať reset zariadenia do továrenských hodnôt stlačením tlačidla reset na dobu 5 sekúnd a vykonať odpojenie a pripojenie napájania.

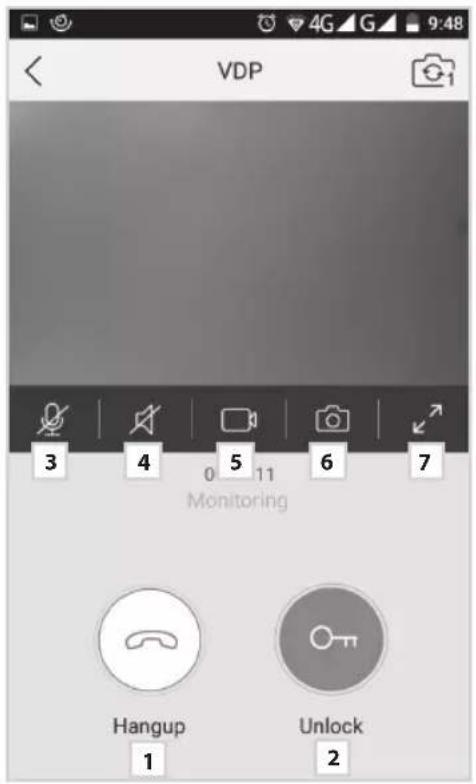

1 ukončenie hovoru

2 obsluha dverného zámku

3 zapnutie/vypnutie mikrofónu

4 zapnutie/vypnutie reproduktora

6 vyhotovenie snímky

7 celá obrazovka

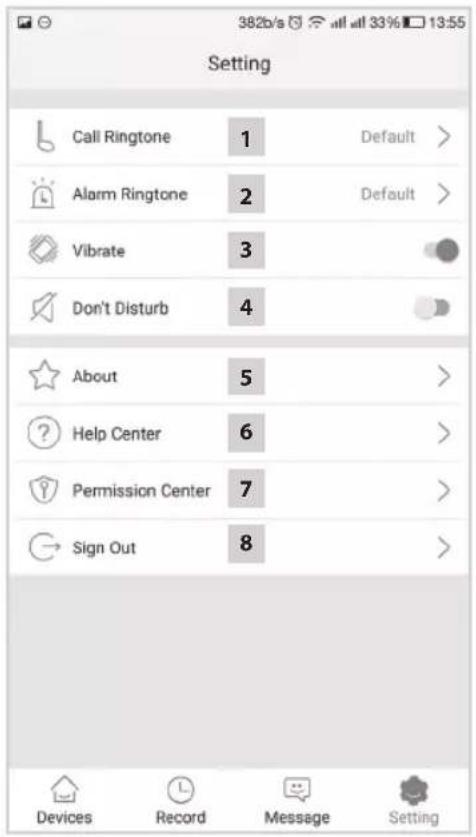

1 vol'ba vyzváňacej melódie

2 vol'ba zvuku alarmu

3 vibrácie

4 nerušit (zastavenie notifikácii)

5 informácie o aplikácii

6 ? nápoveda

7 nastavenie funkcie aplikácie pre beh na pozadí

8 → ukončenie aplikácie

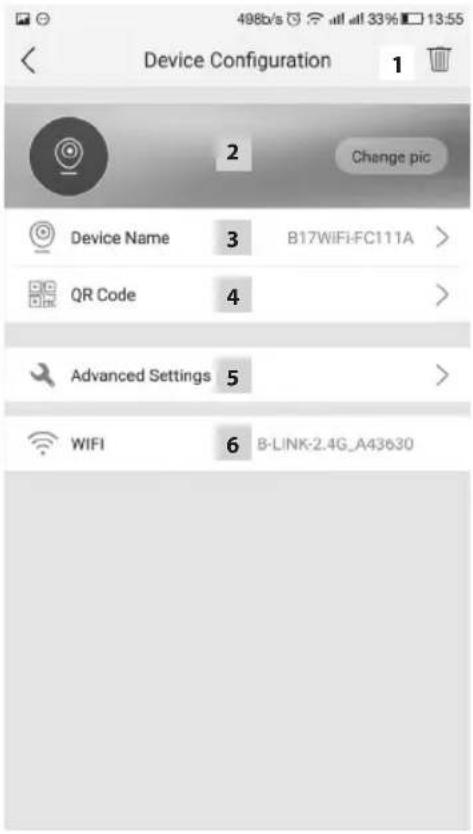

1 zmazanie spárovaného zariadenia
2
3
4
5
6
nastavenie obrázku pozadia
názov spárovaného zariadenia
QR kód pre zdiel'anie prístupu k zariadeniu inému používatel'ovi

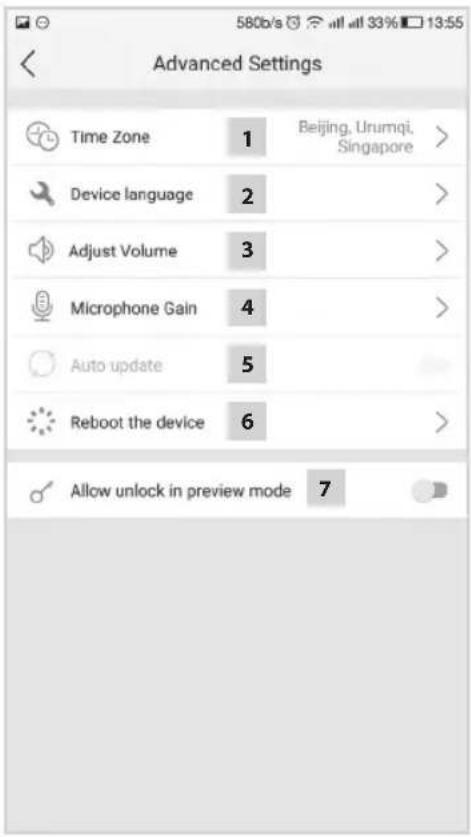

pokročilé nastavenia
nastavenie bezdrôtového Wi-Fi pripojenia

1

2

3

4

5

6

7

nastavenia jazyka aplikácie

nastavenie hlasitosti reproduktora kamerovej jednotky

nastavenie citlivosti mikrofónu kamerovej jednotky

6. Obsluha aplikácie

a) Nastavenie zariadenia

vstup do menu

zmena názvu zariadenia

V tejto položke je možné zvoliť melódiu, ktorá sa bude prehrávať pri zazvonení. Pre každý panel možno nastaviť inú melódiu a rozlíšiť tak, ktorý vstup je práve aktivovaný.

zdiel'anie zariadenia

b) Náhlad z pohotovostného režimu

spustenie náhl'adu

Po zobrazení možno vykonávať záznam videosekvencií, či zhotovovať fotografie.

šstart/stop záznamu videa zapnutie/vypnutie mi

vytvorenie snímky zapnutie/vypnutie reproduk

ukončenie náhladu

c) Prichádzajúci hovor

Pri prichádzajúcom hovore hrá prednastavená melódia a zobrazia sa informácie.

príjem hovoru vytvorenie snímky

obsluha dverného zámku ukončenie hovoru

vstup do menu so správami o alarme

e) Nastavenie aplikácie

vstup do menu informácie o aplikácii

vol'ba vyzváňacej melódie nápoveda

volba melódie alarmu ukončenie aplikácie

vibrácie

Postup párovania dvernej kamerovej jednotky s melodickým zvončekom:

V prípade nutnosti zrušenia párovania kamerovej jednotky so zvončekom vypnite zvonček bočným prepínačom (OFF) a potom stlačte tlačidlo „Code“. Počas stlačenia tlačidla „Code“ zapnite zvonček bočným prepínačom (ON) a po 2 sekundách uvoľnite tlačidlo „Code“. Proces zrušenia párovania je indikovaný zvukom „ding-dong“.

FAQ

Zariadenie nefunguje

K tomuto javu dochádza najmä v chladnom období, kedy ku kondenzácii dochádza vplyvom rozdielu teplôt medzi stenou a samotnou dvernou stanicou. V prípade kondenzácie odporúčame dôkladne stanicu vysušiť a urobit úpravu inštalácie.

Samovolné zvonenie

Samovolné zvonenie spôsobuje vniknutiu vlhkosti do kamery. Voda skratuje kontakty spínača zámku a prístroj zvoní samovolne. Odporúčame odmontovať dvernú stanicu, dôkladne ju vysušit' a nastriekať vodoodpudivým lakom na elektroniku.

Neotvára zámok

Prekontrolujte celistvost' vedenia.

Pomocou multimetra zmerajte napätie na svorkách zámku. Zámok potrebuje pre spúšťanie napätie 12 V. Ak je táto hodnota nižšia, odporúčame použit’ silnejšie vodiče pre ovládanie zámku.

Zariadenie nekomunikuje so sietou alebo nejde spárovať

Vykonajte kontrolu a dostupnost siete, popripade resetujte zariadenie (podl'a bodu č. 4) a vykonajte opätovné spárovanie so sietou.

Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triedeného odpadu. Pre aktuálne informácie o zberných miestach kontaktujte miestne úrady. Pokiaľ sú elektrické spotrebiče uložené na skládkach odpadkov, nebezpečné látky môžu presakovať do podzemnej vody a dostať sa do potravinového reťazca a poškodzovať

vaše zdravie.

EMOS spol. s r.o. prehlasuje, že H1139 je v zhode so základnými požiadavkami a dálšími príslušnými ustanoveniami smernice. Zariadenie je možné volne prevádzkovat' v EÚ.

Prehlásenie o zhode možno nájsť na webových stránkach http://www.emos.eu/download.
