H1139 - Domofonas Emos - Nemokama naudojimo instrukcija

Produkto tipas	WiFi IP durų kameros domofonas
Modelis	H1139
Prekės ženklas	Emos
Maitinimas	12V DC, 1A (per komplekte esantį maitinimo adapterį)
Tinklas	Tik 2.4 GHz Wi-Fi; taip pat palaiko laidinį LAN per RJ45
Montavimas	Montuojama ant sienos; rekomenduojamas aukštis 140-170 cm; silikoninis sandariklis tinkuotoms sienoms
Kamera	Įmontuota vaizdo kamera su tiesioginiu vaizdu, momentinėmis nuotraukomis ir įrašymu
Garsas	Dviejų krypčių garsas su mikrofonu ir garsiakalbiu; reguliuojamas garsumas ir mikrofono stiprinimas
Durų užrakto valdymas	Elektrinis užrakto atidarymas (12V) per programėlę arba durų kameros bloko mygtuką
Komplekte esantys komponentai	Durų kameros blokas, surinkimo gaubtas, maitinimo adapteris, melodinis skambutis, tvirtinimo varžtai
Mobilioji programėlė	VDP programėlė (iOS/Android); palaiko įrenginio poravimą, tiesioginį vaizdą, įrašymą, nustatymus
Melodinis skambutis	Belaidis skambutis (3x AA baterijos); poravimas su durų kameros bloku per kodų mygtuką
Atstatymas	Paspauskite ir palaikykite atstatymo mygtuką 5 sekundes, kad atkurtumėte gamyklinius nustatymus
Atsparumas vandeniui	IP reitingas nenurodytas; rekomenduojamas silikoninis sandarinimas, kad nepatektų drėgmė
Darbinė temperatūra	Nenurodyta; tipiška naudojimui lauke
Priežiūra	Švelniai valykite objektyvą; patikrinkite laidus; išdžiovinkite įrenginį, jei atsiranda kondensatas
Sauga	Atitinka CE standartus; neišmeskite su buitinėmis atliekomis; naudokite surinkimo punktus
Atsarginės dalys / remonto galimybė	Nenurodyta; dėl aptarnavimo kreipkitės į Emos palaikymo tarnybą

Dažnai užduodami klausimai - H1139 Emos

Ką daryti, jei įrenginys neveikia?

Patikrinkite laidus ir maitinimo adapterio jungtį. Jei prailginote laidą, įsitikinkite, kad poliškumas teisingas. Multimetru išmatuokite išėjimo įtampą prie jungties; ji turėtų būti 12V DC (+/- 1V).

Kodėl objektyvas rasoja?

Tai dažniausiai atsiranda šaltu oru dėl kondensato tarp sienos ir durų bloko. Kruopščiai išdžiovinkite bloką ir pakeiskite montavimą, kad pagerintumėte ventiliaciją.

Kas sukelia savaiminį skambėjimą?

Drėgmė kameroje gali trumpai sujungti užrakto jungiklio kontaktus, sukeldama netikrus skambučius. Nuimkite durų bloką, kruopščiai išdžiovinkite ir purškite vandeniui atspariu purškikliu elektronikai.

Kodėl durų užraktas neatsidaro?

Patikrinkite laidus dėl pažeidimų. Multimetru išmatuokite įtampą užrakto gnybtuose; užraktui reikia 12V, kad suveiktų. Jei įtampa maža, naudokite storesnius laidus užrakto valdymui.

Kodėl staiga sumažėjo mikrofono jautrumas?

Mikrofono anga gali būti užblokuota. Švelniai išvalykite plonu, buku daiktu. Būkite atsargūs, kad nepažeistumėte mikrofono.

Ką daryti, jei įrenginys negali prisijungti prie tinklo arba poravimas nepavyksta?

Patikrinkite savo Wi-Fi tinklą (turi būti 2.4 GHz). Atstatykite įrenginį paspausdami ir laikydami atstatymo mygtuką 5 sekundes, tada pakartokite poravimo procesą naudodami VDP programėlę.

Kaip susieti durų kameros bloką su melodiniu skambučiu?

Įdėkite 3x AA baterijas į skambutį. Paspauskite ir 2 sekundes palaikykite mygtuką 'Code', tada paspauskite skambučio mygtuką ant durų kameros bloko. Skambutis suskambės, patvirtindamas sėkmingą poravimą.

Kaip atstatyti durų kameros bloką į gamyklinius nustatymus?

Paspauskite ir laikykite atstatymo mygtuką 5 sekundes, tada atjunkite ir vėl prijunkite maitinimą.

Ar galiu bendrinti prieigą prie įrenginio su kitu vartotoju?

Taip. VDP programėlėje eikite į įrenginio nustatymus ir spustelėkite 'QR Code'. Kitas vartotojas nuskaito QR kodą naudodamas parinktį 'Add Shared Device', kad gautų prieigą be viso poravimo.

Koks rekomenduojamas montavimo aukštis?

Durų kameros blokas turėtų būti montuojamas 140-170 cm aukštyje nuo žemės optimaliam vaizdui.

NAUDOJIMO INSTRUKCIJA H1139 Emos

LT |IP Durų kameros blokas

Pakuotės turinys

montažinis gaubtas 1 vnt.

durų kameros blokas 1 vnt.

maitinimo šaltinis 1 vnt.

melodiju skambutis 1 vnt.

tvirtinimo varžtai

Montavimas

žr. 3 pav.

Kad prietaisas tinkamai veiktu, reikalingas kokybiškas belaidžio tinklo signalas. Esant prastai belaidžio tinklo kokybei, prijunkite prietaisą prie namų tinklo naudodami duomenų laidą su RJ45 jungtimis.

1. Išsukite varžtą, esanti užpakalinėje dalyje, ir išstumkite durų kameros bloką iš gaubto.
2. Pasirinkite tinkamą montavimo vietą ir pritvirtinkite gaubtą.
3. Pateiktais sraigtais prijungta duru bloka pritvirtinkite prie gaubto.

Duru kameros blokas ant gipso – užtepkite silikono sluoksnj tarp sienos ir duru bloko, kad nepatektu dręgmės po duru bloku. Silikonas turėtu būti užteptas viršuje ir šonuose. Apačia turėtu būti tuščia, kad dręgnas oras galėtu laisvai pasišalinti.

Nuotolinės prieigos programėlės valdymas

1. Programèlès atsisiuntimas

Atsisiųskite programėlę iš „Google Play“ ar „Apple Store“. Pavadinimas: VDP

VDP

2. Naujo jrenginio prijungimas

a) Naujo irenginio susiejimas

Paspauskite piktogramą pagrindiniame ekrane.

Pasirinkite norimo prijungti prietaiso modelį pagal paveiksliuką.

b) Irenginio, kurj prijungè ir naudojasi kitas naudotojas, prijungimas

Paspauskite piktogramą pagrindiniame ekrane.

Iveskite naudotojo, kuris nori pasidalinti prieiga prie jrenginio, QR kodą. Prieiga prie jrenginio turi būti jau nustatyta.

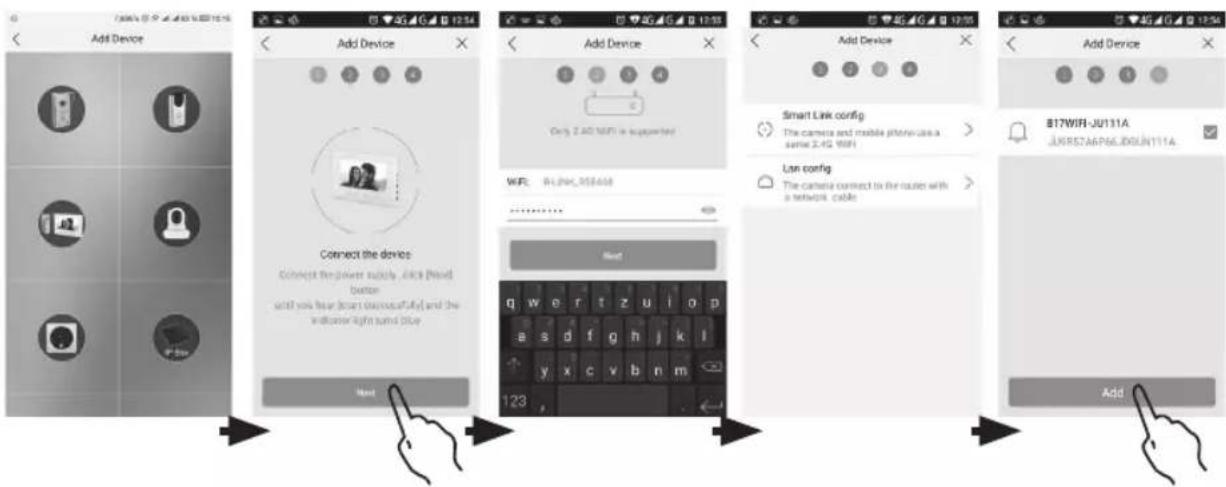

3. Irenginio prijungimas prie vietinio tinklo

a) Prijunkite savo mobiluji jrenginj prie vietinio tinklo (Wi-Fi tik 2,4 GHz).
b) Pasirinkę tinkamą prijungiamo jrenginio modelį pagal paveiksliuką, įveskite tinklo prisijungimo informaciją (tinklo SSID pavadinimą ir prieigos raktą).
c) Pasirinkite išmanuji konfigūravimą.
d) Po sėkmingo susiejimo turėsite įvesti naudotojo vardą ir slaptažodį (numatytieji: admin / admin).
e) Numatytajį slaptažodį būtina pakeisti pirmą kartą prisijungus.

4. Nesėkmingas automatiškas susiejimas

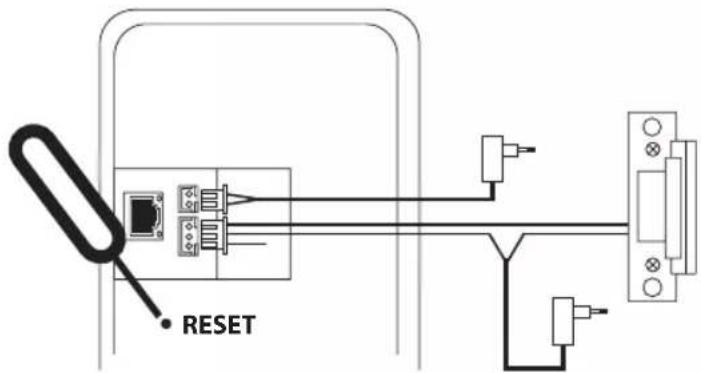

Jeigu automatiškai susieti nepavyksta, reikia atstatyti gamyklinius jrenginio parametrus paspaudžiant ir laikant nustatymo ("reset") mygtuką 5 sekundes ir atjungiant ir vėl prijungiant maitinimo šaltinį.

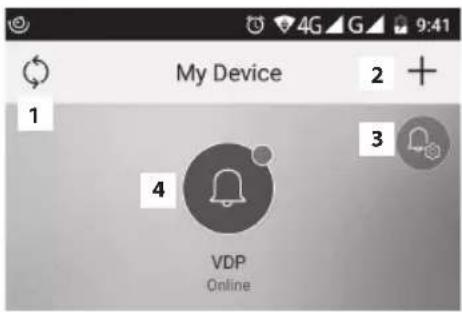

1. Programėlės piktogramų reikšmės


pradėti tiesioginę transliaciją

jrašai

pranešimai

programélès nuostatos

1

2

3

4

5

6

7

durų užrakto valdymas

pradėti/sustabdyti vaizdo įrašą

užfiksuoti vaizdą

visas ekranas

1 skambejimo melodijos parinkimas
2
3
4
5
6
7
8

1 pašalinti susietą įrenginį
2
3
4
5
6

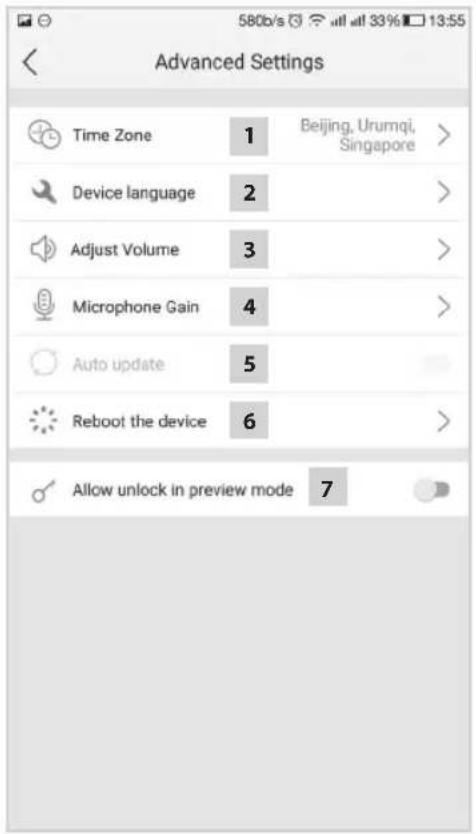

1 laiko juostos nuostatos

2

3

4

5

6

7

programėlės kalbos nuostatos

kameros bloko garsiakalbio garso nuostatos

kameros bloko mikrofono jautrumo nuostatos

automatinis sistemos atnaujinimas

jrenginio paleidimas iš naujo

leisti užrakinti ir valdyti vartus peržiūros režimu

6. Programélès valdymas

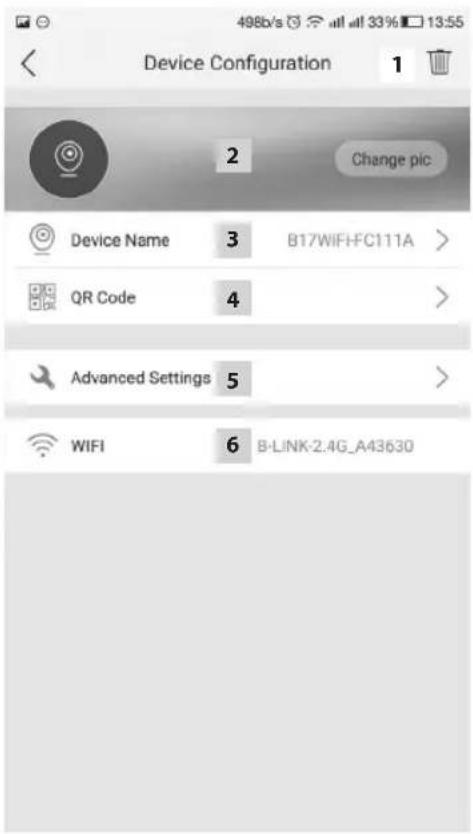

a) Irenginio nustatymai

jeiti j meniu

pakeisti jrenginio pavadinima

Čia galite pasikeisti skambėjimo melodiją. Kiekvienas skydelis turi skirtingą skambėjimo melodiją, kad atskirtų, kuri įvestis yra aktyvi..

jrenginio susiejimas

Paspaudus ši mygtuka, bus rodomas QR kodas, reikalingas paruošti skydelj kitiems mobiliems jrenginiams. Tiesiog nuskenuokite QR kodą kitu mobiliuoju jrenginiu. Jrenginys bus paruoštas ir nereikės dar kartą atlikti susiejimo procedūros.

b) Pagalbos režimo vaizdas

atidaryti vaizda

Atidarius pagalbos režimo vaizdą, galima daryti vaizdo įrašus ar nuotraukas.

pradėti/sustabdyti vaizdo įrašą mikrofonas įjungtas/įšjungtas

padaryti nuotrauką garsiakalbis jjungtas/išjungt

uždaryti vaizda

c) leinantis skambutis

Jeinančio skambučio metu skambės nustatyta skambėjimo melodija ir bus rodoma informacija ekrane.

priimti skambutį padaryti nuotrauką

durų užrakto valdymas pabaigti skambutį

pradėti/sustabdyti vaizdo įrašą

d) Irašai

jeiti i irašu meniu ištrinti atskirus irašus

jeiti i aliarmo jrašų meniu

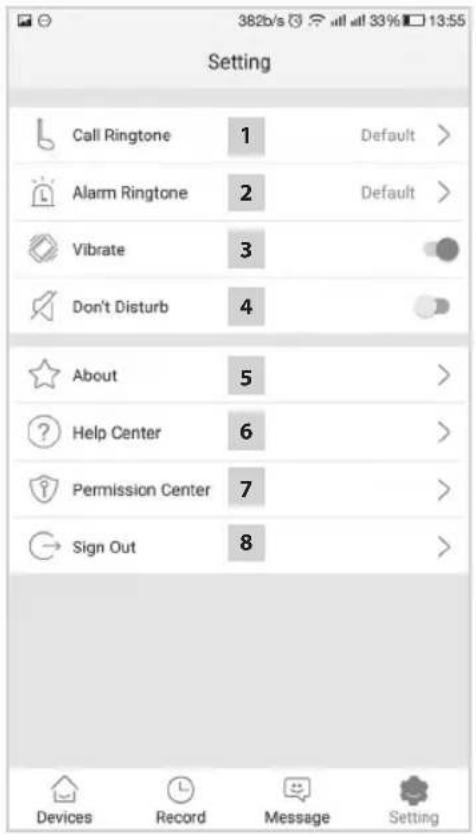

e) Programélès nustatymai

jeiti j meniu programėlės informacija

pasirinkti skambėjimo melodiją pagalba

pasirinkti aliarmo melodiją użdaryti programėlę

vibravimas

Durų kameros bloko susiejimo su melodijų skambučių procedūra:

1. Idėkite baterijas – 3× AA i skambučio dalj.
2. Paspauskite „Code“ mygtuką 2 sekundes.
3. Paspauskite skambučio mygtuka, esantj durų kameros bloke.
4. Sėkmingai susiejus, melodijų skambutis pradės skambėti.

Jei norite iš naujo atlikti susiejima, išjunkite skambutj naudodami šoninj jungiklj (OFF), tada paspauskite „Code“ mygtuką. Laikydami paspaudę „Code“ mygtuką, junkite skambutj naudodami šoninj jungiklj (ON), atleiskite „Code“ mygtuką po 2 sekundžiu. Susiejus iš naujo, pasigirs „ding-dong“ garsas.

DUK

Irenginys neveikia

Patikrinkite laidus ir maitinimo adapterio prijungimą prie tinklo. Jei maitinimo adapteriui naudojate ilginamajji laidą, patikrinkite, ar poliškumas yra tinkamas. Išmatuokite adapterį multimetru. Išeinanti jungties įtampa turi būti 12 V NS (+/− 1 V).

Objektyvas rasoja

Taip atsitinka daugiausia šaltu oro, kai dėl temperatūros skirtumo tarp sienos ir paties durų įrenginio įvyksta kondensacija. Jei vanduo kondensuojasi ant objektyvo, rekomenduojame kruopščiai išdžiovinti įrenginį ir pakeisti įrengimą.

Savaiminis skambėjimas

Savaiminj skambėjimą sukelia j kamera patekusi drėgmė. Vanduo sukelia trumpajį užrakto jungiklio jungčių jungimą, todėl įrenginys pradeda skambėti savaime. Rekomenduojame išmontuoti durų įrenginį, kruopščiai jį išdžiovinti ir apipurkšti elektronikai skirtu repelentu.

Irenginiui nepavyksta atidaryti užrakto

Patikrinkite, ar laidai nepažeisti.

Užrakto jungtyse multimetru išmatuokite įtampą. Užraktui suveikti reikalinga 12 V įtampa. Jei ši vertė yra mažesnė, užraktui valdyti naudokite stipresnius laidininkus.

Staigus mikrofono jautrumo sumažėjimas

Patikrinkite, ar mikrofono anga švari, arba švelniai ją išvalykite plonu ir buku daiktu.

Būkite atsargūs, kad nepažeistumėte mikrofono!

Šis įrenginys neturi ryšio su tinklu arba jo negalima susieti

Patikrinkite tinklo jungtį arba perkraukite įrenginį (pagal 4 punkta), pakartokite tinklo susiejimo procesą.

Nemeskite kartu su buitinėmis atliekomis. Pristatykite į specialius rūšiuojamoms atliekoms skirtus surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų informaciją apie surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos medžiagos gali patekti į gruntinius vandenis, o paskui ir į o grandinę, ir tokiu būdu pakenkti žmonių sveikatai.

Emos spol s.r.o. deklaruoja, kad H1139 atitinka pagrindinius Direktyvos reikalavimus ir susijusias nuostatas. Prietaisą galima laisvai naudoti ES.

Atitikties deklaraciją galima rasti adresu http://www.emos.eu/download.
