Prekės ženklas	Emos
Modelis	H3019
Produkto tipas	Vaizdo domofonas su skaitmenine klaviatūra ir RFID skaitytuvu
Maitinimas	12 V DC
Infraudonas apšvietimas	Taip
Reguliuojamas žiūrėjimo kampas	Taip, per reguliuojamą pagrindą
Maksimalus vartotojo kodų skaičius	200 (ląstelės 000-199)
Rekomenduojamas kabelio tipas	FTP CAT.5/6 iki 20 m, SYKFY 5×2×0,5 už ribų
Maksimalus kabelio atstumas	Iki 115 m (pagal laido skerspjūvį)
Atrakinimo režimas	Skaitmeninis kodas (6 skaitmenys) ir RFID lustas
Klaviatūros apšvietimas	Reguliuojamas: išjungtas, visada įjungtas, įjungtas darbo režimu
Pakuotės turinys	Kamera, laikiklis, reguliuojamas pagrindas, RFID lustai, montavimo medžiagos, atsuktuvas, instrukcija
Priežiūra	Po atjungimo nuvalyti drėgna šluoste
Saugumas	Nemesti su buitinėmis atliekomis; perdirbimas per surinkimo punktus
Atitiktis	Direktyva 2014/53/ES
Gamintojas	EMOS spol. s r. o.

Dažnai užduodami klausimai - H3019 Emos

Kaip patekti į programavimo meniu?

Įveskite gamyklinį kodą 123456, tada paspauskite #. Išgirsite du ilgus garsinius signalus.

Kaip pakeisti prieigos kodą prie programavimo meniu?

Meniu paspauskite 0, tada #. Įveskite naują 6 skaitmenų kodą ir paspauskite #. Išeikite su *.

Kaip pridėti atrakinimo kodą?

Meniu paspauskite 1, tada #. Įveskite ląstelės numerį (000-199), tada 6 skaitmenų kodą, patvirtinkite su #. Pakartokite kitiems kodams.

Kaip ištrinti atrakinimo kodą?

Meniu paspauskite 2, tada #. Įveskite ląstelės numerį (000-199) arba 99, kad ištrintumėte viską, tada paspauskite #.

Kaip pridėti RFID lustą?

Meniu paspauskite 3, tada #. Įveskite ląstelės numerį (000-199), tada pridėkite lustą prie IC skaitytuvo. Ilgas pyptelėjimas patvirtina registravimą.

Kaip ištrinti RFID lustą?

Meniu paspauskite 4, tada #. Įveskite ląstelės numerį (000-199) arba 99, kad ištrintumėte viską, tada paspauskite #.

Kaip nustatyti klaviatūros apšvietimą?

Meniu paspauskite 7, tada #. Pasirinkite 00 (išjungtas), 01 (visada įjungtas) arba 02 (įjungtas darbo režimu), patvirtinkite su #.

Ką daryti, jei vaizdas ar garsas nėra aiškus?

Patikrinkite jungtis, prijungdami įrenginį trumpu laidu. Sureguliuokite ryškumo, kontrasto, spalvos ir garso nustatymus.

Ką daryti, jei prietaisas skamba be reikalo?

Tai gali būti dėl drėgmės kameroje. Išmontuokite kamerą, kruopščiai išdžiovinkite ir ant elektronikos užtepkite vandeniui atsparų laką.

Ką daryti, jei spyna neatsidaro?

Patikrinkite laidus ir išmatuokite įtampą ant spynos gnybtų. Jai reikia 12 V. Jei įtampa mažesnė, naudokite didesnio skersmens laidą.

NAUDOJIMO INSTRUKCIJA H3019 Emos

LT | Spalvoto vaizdo durų kamera

Pakuotės turinys:

Kameros blokas

Pagrindas

Objektyvo kampo reguliavimo priedas

RFID lustai

Montavimo medžiaga

Atsuktuvas

Naudotojo vadovas

Jrenginio aprašymas: 1a pav.

1 - Mikrofonas
2 – IR apšvietimas
3 - Objektyvas
4 – Skaičių klaviatūra
5 – IC skaitytuvas – RFID lustai
6 – Skambučio mygtukas
7 - Garsiakalbis

Jrenginio aprašymas: 1b pav.

1 – Vaizdo režimo parinkimo mygtukas
- Nuspauskite ir 5 sek. palaikykite mygtuką, kad perjung-tumėte režimą.
2 – RFID raktų programavimo mygtukas
- Vertė nustatoma sukant durų kameros bloko gale esančią rankenėlę (ji guminė).
3 – Durų užrakto valdymo trukmės nustatymo (1–10 s) mygtukas
- Vertė nustatoma sukant durų kameros bloko gale esančią rankenėlę (ji guminė).
4 – Kameros bloko garsumo nustatymas

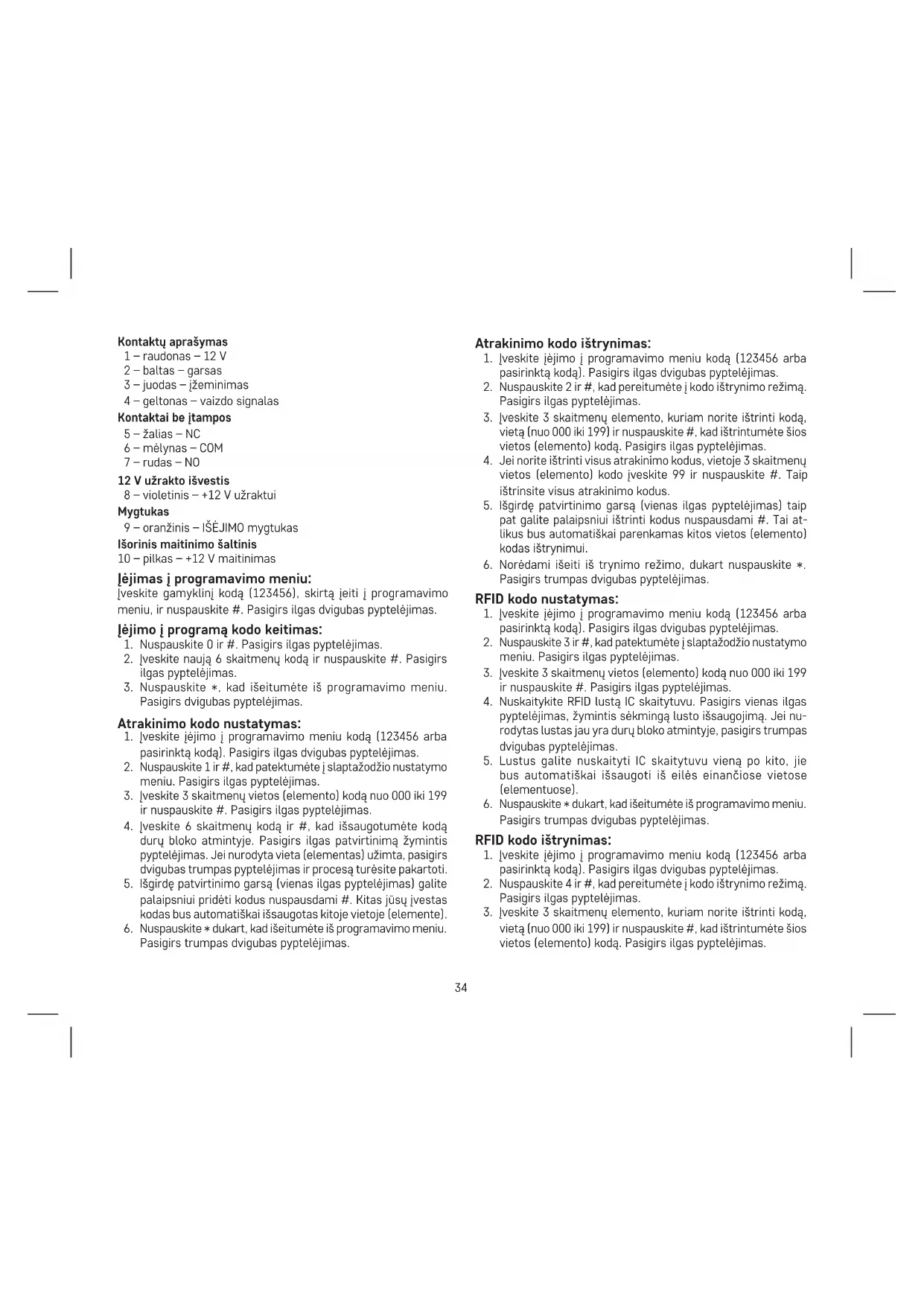

Kontaktų aprašymas

1-raudonas-12V
2 - baltas - garsas
3 – juodas – jžeminimas
4 - geltonas - vaizdo signalas

Kontaktai be įtampos

12 V užrakto išvestis

8 – violetinis – +12 V užraktui

Mygtukas

9 – oranžinis – IŠĖJIMO mygtukas

Išorinis maitinimo šaltinis

10 - pilkas - +12 V maitinimas

lėjimas i programavimo meniu:

Įveskite gamyklinį kodą (123456), skirtą įeiti į programavimo meniu, ir nuspauskite #. Pasigirs ilgas dvigubas pyptelėjimas.

lėjimo i programą kodo keitimas:

1. Nuspauskite 0 ir #. Pasigirs ilgas pyptelėjimas.
2. Iveskite nauja 6 skaitmenų kodą ir nuspauskite #. Pasigirs ilgas pyptelėjimas.
3. Nuspauskite *, kad išeitumėte iš programavimo meniu. Pasigirs dvigubas pyptelėjimas.

Atrakinimo kodo nustatymas:

1. lveskite jėjimo i programavimo meniu kodą (123456 arba pasirinkta kodą). Pasigirs ilgas dvigubas pyptelėjimas.
2. Nuspauskite 1 ir #, kad patektumėte i slaptažodžio nustatymo meniu. Pasigirs ilgas pyptelėjimas.
3. Iveskite 3 skaitmenų vietos (elemento) kodą nuo 000 iki 199 ir nuspauskite #. Pasigirs ilgas pyptelėjimas.
4. Iveskite 6 skaitmenų kodą ir #, kad išsaugotumėte kodą durų bloko atmintyje. Pasigirs ilgas patvirtinimą žymintis pyptelėjimas. Jei nurodyta vieta (elementas) užimta, pasigirs dvigubas trumpas pyptelėjimas ir procesą turėsite pakartoti.
5. Išgirdę patvirtinimo garsą (vienas ilgas pyptelėjimas) galite palaipsniui pridėti kodus nuspausdami #. Kitas jūsų įvestas kodas bus automatiškai išsaugotas kitoje vietoje (elemente).
6. Nuspauskite * dukart, kad išeitumėte iš programavimo meniu. Pasigirs trumpas dvigubas pyptelėjimas.

Atrakinimo kodo ištrynimas:

1. Iveskite jėjimo i programavimo meniu kodą (123456 arba pasirinktą kodą). Pasigirs ilgas dvigubas pyptelėjimas.
2. Nuspauskite 2 ir #, kad pereitumėte j kodo ištrynimo režimą. Pasigirs ilgas pyptelėjimas.
3. Iveskite 3 skaitmenų elemento, kuriam norite ištrinti kodą, vietą (nuo 000 iki 199) ir nuspauskite #, kad ištrintumėte šios vietos (elemento) kodą. Pasigirs ilgas pyptelėjimas.
4. Jei norite ištrinti visus atrakinimo kodus, vietoje 3 skaitmenų vietos (elemento) kodo įveskite 99 ir nuspauskite #. Taip ištrinsite visus atrakinimo kodus.
5. Išgirdę patvirtinimo garsą (vienas ilgas pyptelėjimas) taip pat galite palaipsniui ištrinti kodus nuspausdami #. Tai atlikus bus automatiškai parenkamas kitos vietos (elemento) kodas ištrynimui.
6. Norėdami išeiti iš trynimo režimo, dukart nuspauskite *. Pasigirs trumpas dvigubas pyptelėjimas.

1. Iveskite jėjimo i programavimo meniu kodą (123456 arba pasirinkta kodą). Pasigirs ilgas dvigubas pyptelėjimas.
2. Nuspauskite 3 ir #, kad patektumete i slaptažodžio nustatymo meniu. Pasigirs ilgas pyptelėjimas.
3. Iveskite 3 skaitmenų vietos (elemento) kodą nuo 000 iki 199 ir nuspauskite #. Pasigirs ilgas pyptelėjimas.
4. Nuskaitykite RFID lustą IC skaitytuvu. Pasigirs vienas ilgas pyptelėjimas, žymintis sėkmingą lusto išsaugojimą. Jei nu- rodytas lustas jau yra durų bloko atmintyje, pasigirs trumpas dvigubas pyptelėjimas.
5. Lustus galite nuskaityti IC skaitytuvu vieną po kito, jie bus automatiškai išsaugoti iš eilės einančiose vietose (elementuose).
6. Nuspauskite * dukart, kad išeitumėte iš programavimo meniu. Pasigirs trumpas dvigubas pyptelėjimas.

RFID kodo ištrynimas:

1. Iveskite jėjimo i programavimo meniu kodą (123456 arba pasirinktą kodą). Pasigirs ilgas dvigubas pyptelėjimas.
2. Nuspauskite 4 ir #, kad pereitumėte j kodo ištrynimo režimą. Pasigirs ilgas pyptelėjimas.

3. Iveskite 3 skaitmenų elemento, kuriam norite ištrinti kodą, vietą (nuo 000 iki 199) ir nuspauskite #, kad ištrintumėte šios vietos (elemento) kodą. Pasigirs ilgas pyptelėjimas.

4. Jei norite ištrinti visus atrakinimo kodus, vietoje 3 skaitmenų vietos (elemento) kodo įveskite 99 ir nuspauskite #. Taip ištrinsite visus atrakinimo kodus.

5. Išgirdę patvirtinimo garsą (vienas ilgas pyptelėjimas) taip pat galite palaipsniui ištrinti kodus nuspausdami #. Tai atlikus bus automatiškai parenkamas kitos vietos (elemento) kodas ištrynimui.
6. Norėdami išeiti iš trynimo režimo, dukart nuspauskite *. Pasigirs trumpas dvigubas pyptelėjimas.

Klaviatūros apšvietimo nustatymas:

1. lveskite jėjimo i programavimo meniu kodą (123456 arba pasirinktą kodą). Pasigirs ilgas dvigubas pyptelėjimas.
2. Nuspauskite 7 ir #, kad patektumėte į klaviatūros programavimo meniu. Pasigirs ilgas pyptelėjimas.
3. lveskite:

a. 00 – klaviatūros apšvietimas išjungtas
b. 01 – klaviatūros apšvietimas visada jjungtas
c. 02 – klaviatūros apšvietimas jjungtas tik tada, kai naudo-jama klaviatūra, kitu atveju jis išjungtas

1. Nuspauskite #, kad patvirtintumète. Pasigirs ilgas pyptelėjimas.

2. Nuspauskite * vieną kartą, kad išeitumėte iš klaviatūros programavimo meniu. Pasigirs trumpas pyptelėjimas.

Montavimas

Duru kameros bloko montavimas

(žr. 2 pav.)

Pasirinkite tinkamą montavimo vietą ir sumontuokite tvirtinimo rėmelį.

Prakiškite ryšio laidą pro montavimui skirtą angą ir prijunkite jj prie durų kameros bloko laidų. Pridedamais varžtais pritvirtinkite prijungtą durų kamerą prie tvirtinimo rėmelio.

Duru kameros blokas ant gipso

Užtepkite silikono sluoksnj tarp sienos ir durų vaizdo kameros bloko, kad po durų kameros bloku nepatektų drėgmės. Silikonas turėtų būti užteptas viršuje ir šonuose. Apačioje turi būti paliktas tarpas, kad drėgnas oras galėtų pasišalinti.

Jungiamujų kabelių parametrai

Iki 20 m atstumams naudokite aukštos kokybės ekranuotą FTP CAT.5 kabelį (optimaliu atveju – CAT.6). Didesniems kaip 20 m atstumams rekomenduojame SYKFY 5 × 2 × 0,5 arba 10 × 2 × 0,5 kabelj. Norint pasiekti didesnj skerspjūvj, galima naudoti dvigubą ar trigubą kabelj.

Gaunamas laidininko skersmuo pateikiamas lentelėje:

Laidininko šerdies skersmuo (mm)	Atstumas (m)
0,5 20
0,65 50
0,8 70
1 115

Pagrindiniam naudojimui nereikalingas bendraašis laidas perduoti vaizdo komponentus.

Toks kabelis rekomenduojamas esant didesniems kaip 100 m atstumams.

Ilgiems jžemintiems kabeliams galite naudoti TCEPKPFLE kategorijos komunikaciju kabelius.

Paprastas jrenginio veikimas

Norėdami paskambinti ar iškviesti vaizdą iš durų bloko ekrane, nuspauskite durų bloko mygtuką.

Garsas iš lauko taip pat bus perduotas į ekraną.

Irenginio priežiūra

Skydelio nereikia specialiai prižiūrėti. Atsižvelgiant j irenginio būklę, rekomenduojama kartais ji nuvalyti drėgna šluoste.

Dėmesio! Prieš valydami prietaisą, visada atjunkite jį nuo mai- tinimo šaltinio!

DUK

Vaizdas arba garsas nėra aiškus, įrenginys neskamba

Pašalinkite monitorių arba durų kameros bloką ir prijunkite jj trumpu laidu, kad namuose išvengtumėte nutraukto laidininko veikimo. Tada patikrinkite vaizdo ir garso nuostatas (ryškumą, kontrastą, spalvą, garsumą).

Objektyvas rasoja

Taip dažniausia atsitinka tada, kai šalta, kai dėl temperatūros skirtumo tarp sienos ir paties durų kameros bloko įvyksta kondensacija. Jei vanduo kondensuojasi ant objektyvo, rekomenduojame gerai išdžiovinti durų kameros bloką ir pakeisti jrengimą.

Savaiminis skambėjimas

Savaiminj skambėjimą sukelia į durų kameros bloką patekusi drėgmė. Vanduo sukelia trumpajį užrakto jungiklio jungčių jungimą, todėl įrenginys pradeda skambėti savaime.

Rekomenduojame išmontuoti durų kameros bloką, gerai jį išdžio-vinti ir apipurkšti elektronikai skirtu repelentu.

Aukšto tono triukšmas (grjžtamasis ryšys)

Grijžtamojo ryšio šaltinis yra kameros bloko garso sklaidos rezultatas. Garsas išsisklaido ir grjžta atgal j mikrofoną, kur jis yra dar labiau sustiprinamas. Galite išspręsti šią problemą – sumažinkite mikrofono jautrumą ir qarsiakalbio qarsuma.

Duru jrenginiuose su reguliuojamais elementais galite tai padaryti pasukdami potenciometrus.

Irenginiuose be šių valdymo elementų mikrofono garsumą galite sumažinti įterpdami minkštą putplasčio gabalėlj.

Nepavyksta atidaryti jrenginio užrakto

Patikrinkite, ar laidai nepažeisti. Užrakto jungtyse multimetru išmatuokite jtampą. Užraktui suveikti reikalinga 12 V įtampa. Jei ši vertė yra mažesnė, užraktui valdyti naudokite stipresnius laidininkus.

Staigus mikrofono jautrumo sumažėjimas

Patikrinkite, ar mikrofono anga švari, arba švelniai ją išvalykite plonu ir buku daiktu. Būkite atsargūs – nepažeiskite mikrofono!

Nemeskite kartu su buitinėmis atliekomis. Pristatykite j specialius rūšiuojamoms atliekoms skirtus surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis,

kad šios suteiktų informaciją apie surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos medžiagos gali patekti į gruntinius vandenis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių sveikatai.

Aš, EMOS spol. s r.o. patvirtinu, kad radijo jrenginių tipas H3019 atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: http://www.emos.eu/download.
