H3019 - Intercom Emos - Gratis gebruiksaanwijzing en handleiding

Merk	Emos
Model	H3019
Producttype	Video-intercom met numeriek toetsenbord en RFID-lezer
Voeding	12 V DC
Infraroodverlichting	Ja
Verstelbare kijkhoek	Ja, via verstelbare voet
Maximaal aantal gebruikerscodes	200 (cellen 000-199)
Aanbevolen kabeltype	FTP CAT.5/6 tot 20 m, SYKFY 5×2×0,5 daarboven
Maximale kabelafstand	Tot 115 m (afhankelijk van kabeldoorsnede)
Ontgrendelingsmodus	Numerieke code (6 cijfers) en RFID-chip
Toetsenbordverlichting	Instelbaar: uit, altijd aan, aan in werkmodus
Inhoud van de verpakking	Camera, beugel, verstelbare voet, RFID-chips, installatiemateriaal, schroevendraaier, handleiding
Onderhoud	Afvegen met een vochtige doek na loskoppelen
Veiligheid	Niet weggooien met het huisvuil; recycling via inzamelpunten
Conformiteit	Richtlijn 2014/53/EU
Fabrikant	EMOS spol. s r. o.

Veelgestelde vragen - H3019 Emos

Hoe krijg ik toegang tot het programmeermenu?

Voer de fabriekscode 123456 in en druk op #. U hoort twee lange pieptonen.

Hoe wijzig ik de toegangscode voor het programmeermenu?

In het menu drukt u op 0 en daarna op #. Voer een nieuwe 6-cijferige code in en druk op #. Verlaat met *.

Hoe voeg ik een ontgrendelingscode toe?

In het menu drukt u op 1 en daarna op #. Voer het celnummer (000-199) in, daarna een 6-cijferige code, bevestig met #. Herhaal voor andere codes.

Hoe verwijder ik een ontgrendelingscode?

In het menu drukt u op 2 en daarna op #. Voer het celnummer (000-199) of 99 in om alles te verwijderen, druk dan op #.

Hoe voeg ik een RFID-chip toe?

In het menu drukt u op 3 en daarna op #. Voer het celnummer (000-199) in, plaats dan de chip dicht bij de IC-lezer. Een lange piep bevestigt de registratie.

Hoe verwijder ik een RFID-chip?

In het menu drukt u op 4 en daarna op #. Voer het celnummer (000-199) of 99 in om alles te verwijderen, druk dan op #.

Hoe stel ik de toetsenbordverlichting in?

In het menu drukt u op 7 en daarna op #. Kies 00 (uit), 01 (altijd aan) of 02 (aan in werkmodus), bevestig met #.

Wat te doen als het beeld of geluid niet helder is?

Controleer de aansluitingen door de unit aan te sluiten met een korte kabel. Pas de helderheid, contrast, kleur en volume aan.

Wat te doen als het apparaat onbedoeld overgaat?

Dit kan komen door vocht in de camera. Demonteer de camera, droog deze grondig en breng een waterafstotende lak aan op de elektronica.

Wat te doen als het slot niet opent?

Controleer de bedrading en meet de spanning op de aansluitingen van het slot. Het heeft 12 V nodig. Als de spanning lager is, gebruik dan een dikkere geleider.

GEBRUIKSAANWIJZING H3019 Emos

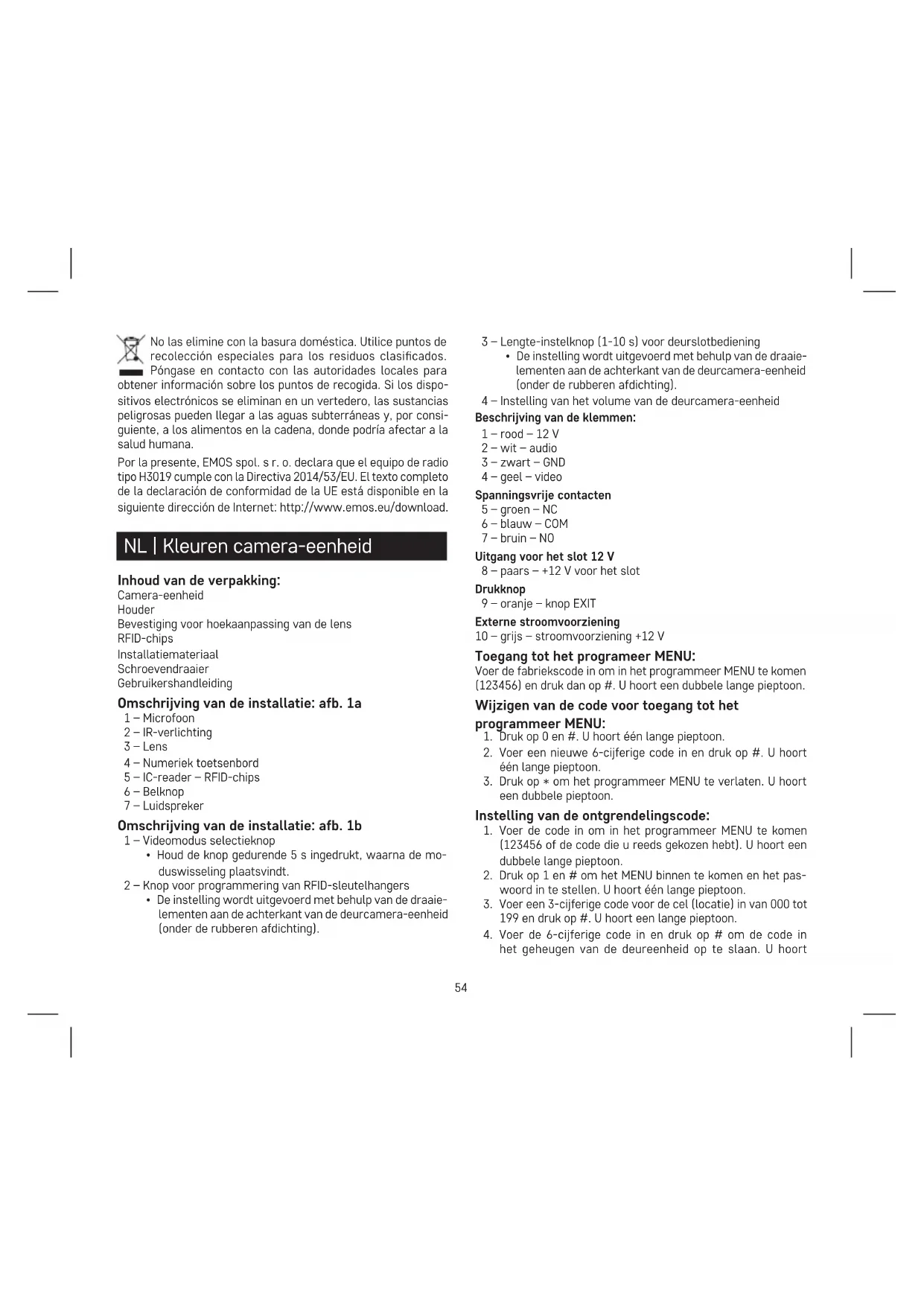

NL | Kleuren camera-eenheid

Inhoud van de verpakking:

Camera-eenheid

Houder

Bevestiging voor hoekaanpassing van de lens

RFID-chips

Installatiemateriaal

Schroevendraaier

Gebruikershandleiding

Omschrijving van de installatie: afb. 1a

1 - Microfoon
2 - IR-verlichting
3 - Lens
4 – Numeriek toetsenbord
5 - IC-reader - RFID-chips
6 - Belknop
7 - Luidspreker

Omschrijving van de installatie: afb. 1b

1 – Videomodus selectieknop
- Houd de knop gedurende 5 s ingedrukt, waarna de moduswisseling plaatsvindt.
2 - Knop voor programmering van RFID-sleutelhangers
- De instelling wordt uitgevoerd met behulp van de draai elementen aan de achterkant van de deurcamera-eenheid (onder de rubberen afdichting).

3 - Lengte-instelknop (1-10 s) voor deurslotbediening

- De instelling wordt uitgevoerd met behulp van de draaielementen aan de achterkant van de deurcamera-eenheid (onder de rubberen afdichting).

4 - Instelling van het volume van de deurcamera-eenheid

Beschrijving van de klemmen:

1-rood-12 V
2-wit-audio
3 - zwart - GND
4 - geel - video

Spanningsvrije contacten

5 - groen - NC
6 - blauw - COM
7 - bruin - NO

Uitgang voor het slot 12 V

8 - paars - +12 V voor het slot

Drukknop

9 - oranje - knop EXIT

Externe stroomvoorziening

10 - grijs - stroomvoorziening +12 V

Toegang tot het programeer MENU:

Voer de fabriekscode in om in het programmeer MENU te komen (123456) en druk dan op #. U hoort een dubbele lange pieptoon.

Wijzigen van de code voor toegang tot het

programmeer MENU:

Druk op 0 en #. U hoort één lange pieptoon.

1. Voer een nieuwe 6-cijferige code in en druk op #. U hoort één lange pieptoon.
2. Druk op * om het programmeer MENU te verlaten. U hoort een dubbele pieptoon.

Instelling van de ontgrendelingscode:

1. Voer de code in om in het programmeer MENU te komen (123456 of de code die u reeds gekozen hebt). U hoort een dubbele lange pieptoon.
2. Druk op 1 en # om het MENU binnen te komen en het pas- woord in te stellen. U hoort één lange pieptoon.
3. Voer een 3-cijferige code voor de cel (locatie) in van 000 tot 199 en druk op #. U hoort een lange pieptoon.
4. Voer de 6-cijferige code in en druk op # om de code in het geheugen van de deureenheid op te slaan. U hoort

één lange pieptoon, als bevestiging. Als de cel (locatie) al bezet is,. hoort u een dubbele korte pieptoon en moet u de procedure herhalen.

1. U kunt codes één voor één toevoegen na het bevestigingsgeluid (één lange pieptoon) door op # te drukken. De volgende code wordt automatisch opgeslagen in de volgende cel (locatie).

2. Druk tweemaal op * om het programmeer MENU te verlaten. U hoort een dubbele korte pieptoon.

Wissen van de ontgrendelingscode:

1. Voer de code in om in het programmeer MENU te komen (123456 of de code die u reeds gekozen hebt). U hoort een dubbele lange pieptoon.

2. Druk op 2 en # om in de modus voor het wissen van de code te komen. U hoort één lange pieptoon.

3. Voer de 3-cijferige code in van de cel (locatie) van 000 tot 199 waarvan u de code wilt wissen en voer # in om de code van die cel (locatie) te wissen. U hoort één lange pieptoon.

4. Om alle ontgrendelingscodes te wissen, voert u 99 in plaats van de 3-cijferige code voor de cel (locatie) en drukt u vervolgens op # om alle ontgrendelingscodes te wissen.

5. U kunt de codes na het bevestigingsgeluid (één lange pieptoon) geleidelijk wissen door op # te drukken. De volgende code wordt automatisch uit de volgende cel (locatie) gewist.

6. Druk tweemaal op * om de wissen-modus te verlaten. U hoort een dubbele korte pieptoon.

Instelling van RFID-code:

1. Voer de code in om in het programmeer MENU te komen (123456 of de code die u reeds gekozen hebt). U hoort een dubbele lange pieptoon.

2. Druk op 3 en # om het MENU binnen te komen en het pas- woord in te stellen. U hoort één lange pieptoon.

3. Voer een 3-cijferige code voor de cel (locatie) in van 000 tot 199 en druk op #. U hoort een lange pieptoon.

4. Plaats de RFID-chip in de buurt van de IC-reader. U hoort één lange pieptoon voor een geslaagde chipopslag. Als de chip al in het geheugen van de deureenheid is opgeslagen, hoort u een dubbele korte pieptoon.

5. U kunt chips één voor één toevoegen aan de IC-reader en ze zullen automatisch worden opgeslagen in de volgende cellen (locaties).

6. Druk twee keer op * om het programmeer MENU te verlaten. U hoort een dubbele korte pieptoon.

Wissen van RFID-code:

1. Voer de code in om in het programmeer MENU te komen (123456 of de code die u reeds gekozen hebt). U hoort een dubbele lange pieptoon.

2. Druk op 4 en # om in de modus voor het wissen van de code te komen. U hoort één lange pieptoon.

3. Voer de 3-cijferige code in van de cel (locatie) van 000 tot 199 waarvan u de code wilt wissen en voer # in om de code van die cel (locatie) te wissen. U hoort één lange pieptoon.

4. Om alle ontgrendelingscodes te wissen, voert u 99 in plaats van de 3-cijferige code voor de cel (locatie) en drukt u vervolgens op # om alle ontgrendelingscodes te wissen.

5. U kunt de codes na het bevestigingsgeluid (één lange pieptoon) geleidelijk wissen door op # te drukken. De volgende code wordt automatisch uit de volgende cel (locatie) gewist.

6. Druk tweemaal op * om de wissen-modus te verlaten. U hoort een dubbele korte pieptoon.

Instellingen van de achtergrondverlichting van het numerieke toetsenbord:

1. Voer de code in om in het programmeer MENU te komen (123456 of de code die u reeds gekozen hebt). U hoort een dubbele lange pieptoon.

2. Druk op 7 en # om in het programmeer MENU van het toetsenbord te komen. U hoort één lange pieptoon.

3. Voer in:

a. 00 – het toetsenbord licht permanent niet op

b. 01 – het toetsenbord is continu verlicht

c. 02 – het toetsenbord is alleen verlicht in de werkmodus, anders zijn de toetsen niet verlicht

1. Druk op # om uw keuze te bevestigen. U hoort één lange pieptoon.

2. Druk één keer op * om het programmeer MENU van het toetsenbord te verlaten. U hoort een korte pieptoon.

Instalatie

Montageprocedure voor de deurcamera-eenheid (zie fig. 2)

Kies een geschikte montage plek en bevestig daar het montageframe.

Trek de voedingskabel door het montagegat en sluit hem aan op de bedrading van de deurcamera-eenheid. Bevestig de aangesloten deurcamera-eenheid met behulp van de bijgeleverde schroeven aan het montageframe.

Deurcamera-eenheid op pleisterwerk

Breng tussen de muur en de deurcamera-eenheid een laag silicone aan, die het binnendringen van vocht onder de deurcamera-eenheid verhindert. Het silicone moet worden aangebracht aan de boven- en zijwanden. De benedenwand moet vrij blijven opdat de vochtige lucht ontsnappen kan uit de ruimte onder de deurcamera-eenheid.

Parameters van de verbindingsleiding

Binnen een afstand van 20 m met gebruik van een afscheschermde kwaliteitskabel FTP CAT.5 (optimaal CAT.6). Wij adviseren boven 20 m een kabel SYKFY 5 × 2 × 0,5, of 10 × 2 × 0,5 te gebruiken. Om een grotere doorsnede te bereiken worden de kabels verdubbeld of zelfs verdrievoudigd.

De finale doorsnede van de draden wordt bepaald door de tabel:

Kerndiameter van de geleider [mm] Afstand (m)
0,5 20
0,65 50
0,8 70
1 115

In de basisuitvoering is geen coaxiale kabel nodig voor het voeren van de videocomponent.

Deze wordt pas boven 100 m aanbevolen.

Voor lange grondleidingen kan een telecommunicatiekabel uit de categorie TCEPKPFLE worden gebruikt.

Basisbediening van het apparaat

Druk op de toets op de deurcamera-eenheid om te bellen en het beeld op de viedotelefoon op te roepen uit de deurcamera-eenheid.

Het geluid buiten zal ook worden overgedragen naar de monitor.

Onderhoud van het apparaat

Het paneel heeft weinig onderhoud nodig. Aanbevolen wordt deze af en toe, afhankelijk van de verontreiniging van het apparaat, met een nat doekje schoon te maken.

Let op! Voordat u het apparaat gaat schoonmaken, moet het in een spanningsvrije toestand worden gebracht door het af te koppelen van het elektriciteitsnet!

FAQ

Het beeld/geluid van het apparaat is niet helder, het apparaat rinkelt niet

Neem de monitor of de deurcamera-eenheid van de muur en sluit deze aan op de klemmen via een korte kabel, om een onderbreking van de geleider in het huis uit te sluiten. Controleer verder de instelling van de parameters voor het beeld en het geluid (helderheid, contrast, kleur, volume).

Het objectief raakt beslagen

Dit gebeurt met name tijdens een koude periode, wanneer condensatie plaatsvindt tengevolge van de invloed van het temperatuurverschil tussen de muur en de eigenlijke camera-eenheid. In het geval van condensatie adviseren wij de deurcamera-eenheid grondig te drogen en de installatie aan te passen.

Onbedoeld rinkelen

Het onbedoelde rinkelen wordt veroorzaakt door het binnendringen van vocht in de deurcamera-eenheid. Water veroorzaakt een kortsluiting van de contacten van de slotschakelaar en het apparaat rinkelt onbedoeld.

Wij adviseren de deurcamera-eenheid te demonteren, grondig droog te maken en met waterafstotende lak voor elektronica te besproeien.

Piepend geluid (terugkoppeling)

De terugkoppeling wordt veroorzaakt door de fragmentatie van het uitgaande geluid van de camera-eenheid. Het geluid raakt gefragmenteerd en keert terug naar de microfoon, waar het vervolgens wordt versterkt. Dit verschijnsel kan verholpen worden door de gevoeligheid van de microfoon en het volume van de luidspreker te verlagen.

Bij deurstations die voorzien zijn van instelbare componenten, kan dit ingesteld worden door de potentiometers te draaien. Bij stations die niet gereguleerd kunnen worden kan de microfoon mechanisch gedempt worden met een stukje kunststof schuim.

Het slot opent niet

Controleert de gaafheid van de leiding. Meet de spanning op de klemmen van het slot met een multimeter. Het slot heeft een spanning van 12 V nodig om bediend te kunnen worden. Als deze

waarde lager is, adviseren we aan om sterkere geleiders voor de bediening van het slot te gebruiken.

De gevoeligheid van de microfoon daalt plotseling

Controleer, of de opening voor de microfoon schoon is. Maak deze indien nodig voorzichtig schoon met een dun bot voorwerp. In geval van een onvoorzichtige werkwijze dreigt het gevaar dat de microfoon beschadiqd raakt!

Deponeer niet bij het huisvuil. Gebruik speciale inzamelpunten voor gesorteerd afval. Neem contact op met de lokale autoriteiten voor informatie over inzamelpunten. Als de elektronische apparaten zouden worden weggegooid op stortplaatsen kunnen gevaarlijke stoffen in het grondwater terecht komen en vervolgens in de voedselketen, waar het de menselijke gezondheid kan beïnvloeden.

Hierbij verklaart EMOS spol. s r. o. dat de radioapparatuur van het type H3019 in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.emos.eu/download.
