Producttype	WiFi deurbel met camera en draadloze deurbel
Cameraresolutie	1920 x 1080 pixels
Lens	2,69 mm JX-F37
Lenshoek	110°
Opslag	SD-kaart (max. 64 GB) en cloudopslag
Beschermingsgraad	IP44
Maximaal aantal gebruikers	10
Mobiele app	EMOS GoSmart (Android en iOS)
Verbinding	WiFi 2,4 GHz (IEEE 802.11b/g/n)
Draadloze deurbelafstand	Ongeveer 80 m (vrij veld)
Voeding camera	Via USB-kabel (netadapter niet inbegrepen) en ingebouwde oplaadbare accu
Voeding draadloze deurbel	Batterij (type niet gespecificeerd, batterijvak)
Installatie	Muurbevestiging met regenkap, aanbevolen hoogte 140-160 cm van de vloer
Belangrijkste functies	Videofoon, PIR-bewegingsdetectie, deurslotbediening, koppelbare draadloze deurbel
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen.
Veiligheid	IP44-bescherming, PIR-sensor, ingebouwd alarm
Onderdelen en repareerbaarheid	Montageschroeven meegeleverd. Voor reparatie contact opnemen met de klantenservice.
Algemene informatie	Voldoet aan richtlijn 2014/53/EU. Handleiding beschikbaar op emos.eu/download.

Veelgestelde vragen - H4031 Emos

Hoe installeer ik de WiFi deurbel H4031?

Bevestig eerst de regenkap aan de muur met de meegeleverde schroeven, op een hoogte van 140 tot 160 cm van de vloer. Sluit de voeding aan via de USB-kabel en bevestig vervolgens de camera/deurbel door de onderste schroef vast te draaien. Volg de instructies in de EMOS GoSmart-app voor de WiFi-configuratie.

Hoe verbind ik de WiFi deurbel met mijn WiFi-netwerk?

Zorg ervoor dat uw router uitzendt op 2,4 GHz (de H4031 ondersteunt geen 5 GHz). Open de EMOS GoSmart-app, maak een account aan en voeg het apparaat toe door de stappen te volgen: sluit de deurbel aan, wacht tot het lampje knippert, voer uw WiFi-netwerk en wachtwoord in en scan vervolgens de weergegeven QR-code voor de camera.

Wat moet ik doen als het LED-lampje rood en groen knippert?

Het rode en groene knipperen geeft aan dat de accu wordt opgeladen. Als het lampje niet rood en groen knippert, betekent dit dat de accu in de stand-bymodus bijna leeg is. Sluit de USB-voeding aan om op te laden.

Hoe koppel ik de draadloze deurbel met de WiFi deurbel?

Druk gedurende 3 seconden op de knop van de draadloze deurbel tot u een geluidssignaal 'Ding-Dong' hoort. Druk vervolgens op de belknop van de WiFi deurbel. Een geluid en een blauw lampje bevestigen de succesvolle koppeling.

Hoe ontkoppel ik de draadloze deurbel?

Druk gedurende 5 seconden op de knop van de draadloze deurbel tot u 'Ding-Dong, Ding-Dong' hoort. De koppeling wordt dan opgeheven.

Kan ik een SD-kaart gebruiken om video's op te nemen?

Ja, plaats een SD-kaart (max. 64 GB, klasse 10 aanbevolen) in het daarvoor bestemde sleuf aan de achterkant van de WiFi deurbel. Video's kunnen ook in de cloud worden opgeslagen via de app.

Hoe bedien ik het elektrische deurslot?

De H4031 maakt het mogelijk om een elektrisch slot te bedienen via een spanningsvrij contact. U moet een externe voeding aansluiten op de daarvoor bestemde klemmenstrook. Gebruik de app om de deur op afstand te ontgrendelen.

Wat moet ik doen als de draadloze deurbel niet rinkelt?

Controleer eerst de batterij van de draadloze deurbel (vak onder de kap). Zorg ervoor dat de WiFi deurbel is ingeschakeld en verbonden met het netwerk. Reset de koppeling indien nodig.

Hoe reinig ik de WiFi deurbel?

Gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik geen chemische of schurende producten. Zorg ervoor dat de PIR-sensor schoon blijft voor optimale detectie.

Waar vind ik de conformiteitsverklaring?

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op: http://www.emos.eu/download. Het product voldoet aan de richtlijn 2014/53/EU.

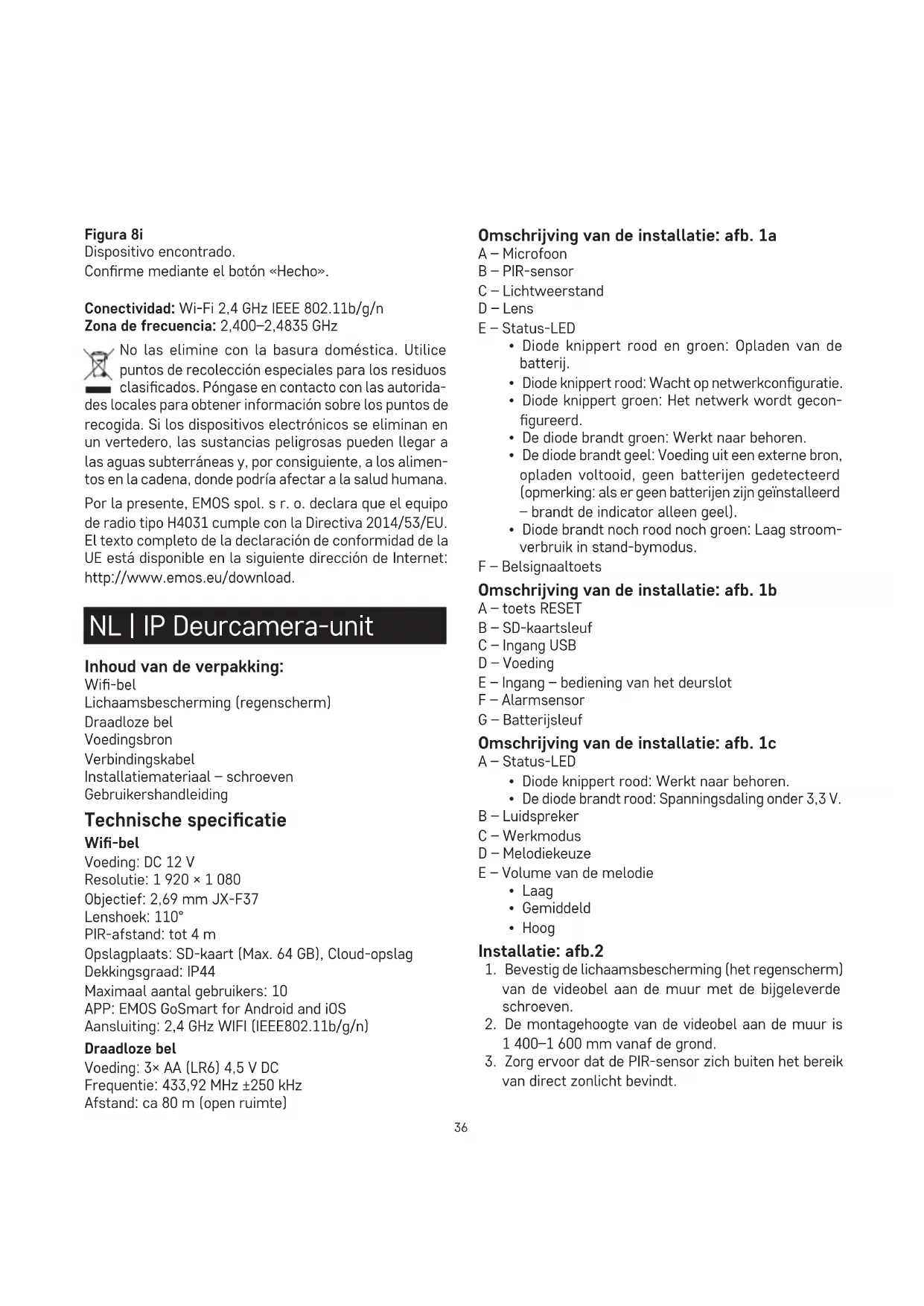

GEBRUIKSAANWIJZING H4031 Emos

Grad de protectie: IP44

Inhoud van de verpakking:

Wifi-bel

Lichaamsbescherming (regenscherm)

Draadloze bel

Voedingsbron

Verbindingskabel

Installatiemateriaal – schroeven

Gebruikershandleiding

Technische specificatie

Wifi-bel

Voeding: DC 12 V

Resolutie: 1 920 × 1 080

Objectief: 2,69 mm JX-F37

Lenshoek: 110°

PIR-afstand: tot 4 m

Opslagplaats: SD-kaart (Max. 64 GB), Cloud-opslag

Dekkingsgraad: IP44

Maximaal aantal gebruikers: 10

Afstand: ca 80 m (open ruimte)

Omschrijving van de installatie: afb. 1a

A - Microfoon

B - PIR-sensor

C – Lichtweerstand

D - Lens

E - Status-LED

• Diode knippert rood en groen: Opladen van de batterij.
• Diode knippert rood: Wacht op netwerkconfiguratie.
• Diode knippert groen: Het netwerk wordt geconfigureerd.
• De diode brandt groen: Werkt naar behoren.
• De diode brandt geel: Voeding uit een externe bron, opladen voltooid, geen batterijen gedetecteerd (opmerking: als er geen batterijen zijn geïnstalleerd – brandt de indicator alleen geel).
• Diode brandt noch rood noch groen: Laag stroom-verbruik in stand-bymodus.

F – Belsignaaltoets

Omschrijving van de installatie: afb. 1b

A - toets RESET

B - SD-kaartsleuf

C - Ingang USB

D - Voeding

E – Ingang – bediening van het deurslot

F - Alarmsensor

G – Batterijsleuf

Omschrijving van de installatie: afb. 1c

A - Status-LED

• Diode knippert rood: Werkt naar behoren.
• De diode brandt rood: Spanningsdaling onder 3,3 V.

B – Luidspreker

C - Werkmodus

D - Melodiekeuze

E – Volume van de melodie

• Laag
- Gemiddeld
- Hoog

Installatie: afb.2

1. Bevestig de lichaamsbescherming (het regenscherm) van de videobel aan de muur met de bijgeleverde schroeven.
2. De montagehoogte van de videobel aan de muur is 1 400–1 600 mm vanaf de grond.

3. Zorg ervoor dat de PIR-sensor zich buiten het bereik van direct zonlicht bevindt.

4. Sluit de voeding aan op de ingang van de videobel volgens het schema.

5. Bevestig de videobel met een schroef aan de onderkant zoals aangegeven op de tekening.

Het koppelen van de draadloze bel met de Wi-fi-bel: afb. 3

• Druk op de toets ogedurende 3 seconden, en u hoort een Ding-Dong geluid.
• Druk vervolgens op de beltoets van de Wi-fi-bel, het toestel zal een geluid afgeven en tegelijkertijd blauw oplichten – de koppeling is geslaagd.

Annuleer het koppelen van de draadloze bel met de Wi-fi-bel:

• Druk op de toets -gedurende 5 seconden, en er klinkt een Ding-Dong, Ding-Dong geluid.
• Het ontkoppelen is gelukt.

Aansluiting van het systeem: afb. 4

Het apparaat biedt alleen een spanningsvrij contact voor de bediening van het elektrische deurslot, zodat voor een goede werking een externe stroomvoorziening nodig is.

Installatie van de applicatie EMOS GoSmart:

Afb. 5

De app is beschikbaar voor Android en iOS via Google play en App Store.

Om de app te downloaden, scant u de betreffende QR-code.

Instelling van de router: Afb. 6

De camera ondersteunt alleen 2.4 GHz Wifi (ondersteunt geen 5 GHz).

Mobiele applicatie EMOS GoSmart:

Afb. 7a

Open de app EMOS GoSmart en bevestig het privacybeleid en klik op akkoord.

Afb. 7b

Selecteer de registratieoptie.

Afb. 7c

Voer de naam van een geldig e-mailadres in en kies een wachtwoord.

Bevestig dat u akkoord gaat met het privacybeleid. Kies Registeren.

Afb. 8a

Selecteer de optie om een apparaat toe te voegen.

Afb. 8b

Selecteer een gegeven productcategorie.

Afb. 8c

Selecteer een gegeven producttype.

Afb. 8d

Sluit het apparaat aan op het elektriciteitsnet.

Afb. 8e

Zorg ervoor dat de LED op het apparaat knippert. Bevestig met de toets Volgende.

Afb. 8f

Voer de naam van het Wifi-netwerk en het wachtwoord in. Bevestig met de toets Volgende.

Afb. 8g

Op het scherm van uw mobiel toestel verschijnt een QR-code.

Plaats de QR-code voor de lens van de camera-unit.

Bevestig dat u het geluidssignaal voor succesvolle koppeling heeft gehoord.

Afb. 8h

Er verloopt het automatische opzoeken van het apparaat.

Afb. 8i

Het apparaat is gevonden. Bevestig met de toets Klaar.

Connectiviteit: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Frequentieband: 2,400–2,4835 GHz

Deponeer niet bij het huisvuil. Gebruik speciale in-zamelpunten voor gesorteerd afval. Neem contact op met de lokale autoriteiten voor informatie over inzamelpunten. Als de elektronische apparaten zouden worden weggegooid op stortplaatsen kunnen gevaarlijke stoffen in het grondwater terecht komen en vervolgens in de voedselketen, waar het de menselijke gezondheid kan beïnvloeden.

Hierbij verklaart EMOS spol. s r. o. dat de radioapparatuur van het type H4031 in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteits-verklaring is beschikbaar op het volgende internetadres: http://www.emos.eu/download.
