NAUDOJIMO INSTRUKCIJA H4031 Emos
LT | IP durų kameros blokas
Pakuotės turinys:
Belaidžio ryšio durų skambutis
Gaubtas (apsauga nuo lietaus)
Belaidis durų skambutis
Maitinimo šaltinis
Jungiamasis kabelis
Montavimo medžiaga – varžtai
Naudotojo vadovas

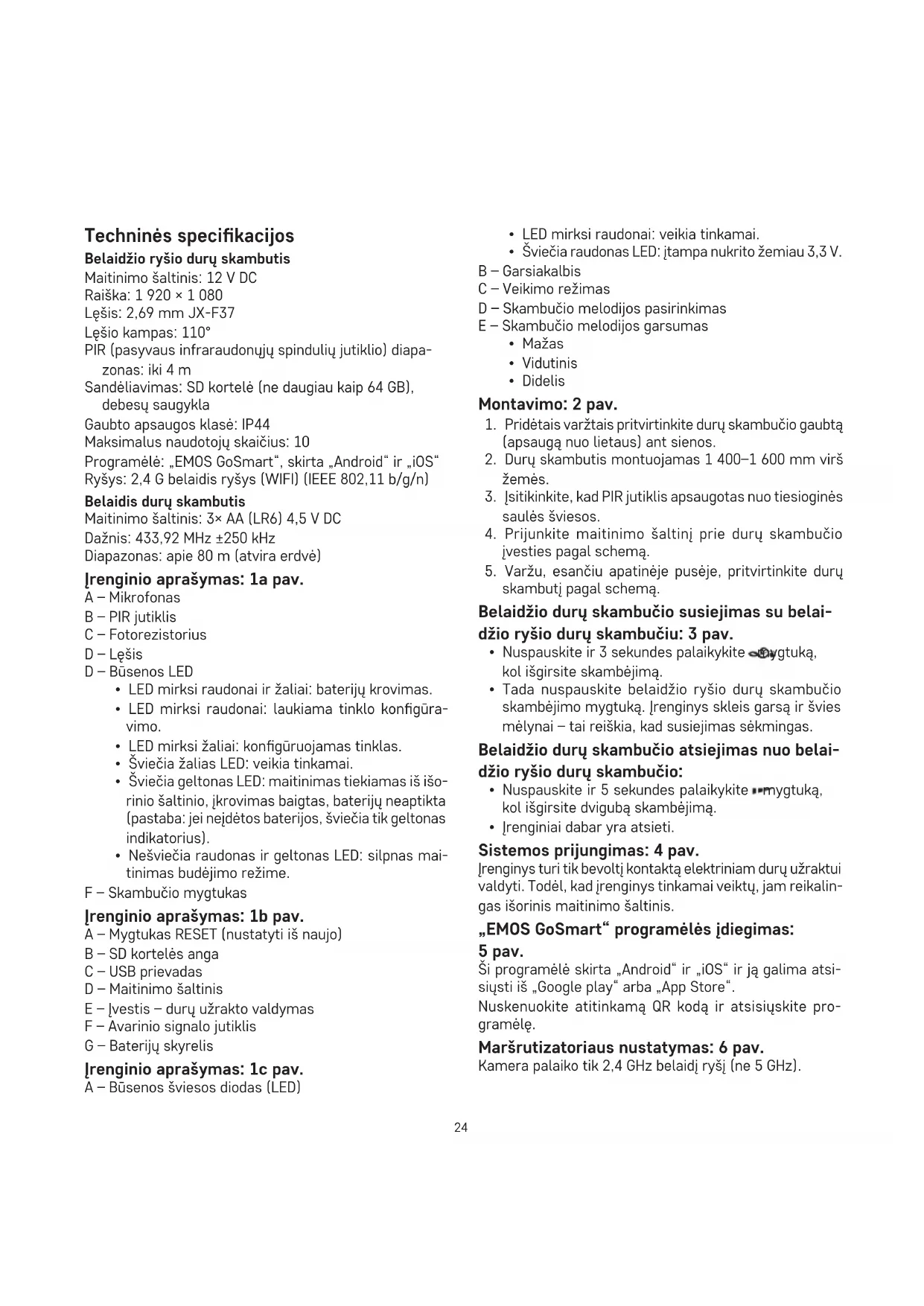

Techninės specifikacijos
Belaidžio ryšio durų skambutis
Maitinimo šaltinis: 12 V DC
Raiška: 1 920 × 1 080
Lęšis: 2,69 mm JX-F37
Lęšio kampas: 110°
PIR (pasyvaus infraraudonujų spindulių jutiklio) diapa-zonas: iki 4 m
Sandėliavimas: SD kortelė (ne daugiau kaip 64 GB), debesų saugykla
Gaubto apsaugos klasė: IP44
Maksimalus naudotojų skaičius: 10
Programèlé: „EMOS GoSmart“, skirta „Android“ ir „iOS“
Ryšys: 2,4 G belaidis ryšys (WIFI) (IEEE 802,11 b/g/n)
Belaidis durų skambutis
Maitinimo šaltinis: 3× AA (LR6) 4,5 V DC
Dažnis: 433,92 MHz ±250 kHz
Diapazonas: apie 80 m (atvira erdvė)
Irenginio aprašymas: 1a pav.
A - Mikrofonas
B – PIR jutiklis
C - Fotorezistorius
D - Lęšis
D - Büsenos LED
- LED mirksi raudonai ir žaliai: baterijų krovimas.
- LED mirksi raudonai: laukiama tinklo konfigūravimo.
• LED mirksi žaliai: konfigūruojamas tinklas.
- Šviečia žalias LED: veikia tinkamai.
- Šviečia geltonas LED: maitinimas tiekiamas iš išorinio šaltinio, jkrovimas baigtas, baterijų neaptikta (pastaba: jei nejdėtos baterijos, šviečia tik geltonas indikatorius).
- Nešviečia raudonas ir geltonas LED: silpnas maitinimas budėjimo režime.
F – Skambučio mygtukas
Irenginio aprašymas: 1b pav.
A – Mygtukas RESET (nustatyti iš naujo)
B – SD kortelès anga
C - USB prievadas
D - Maitinimo šaltinis
E – Ivestis – durų užrakto valdymas
F – Avarinio signalo jutiklis
G – Bateriju skyrelis
Irenginio aprašymas: 1c pav.
A – Büsenos šviesos diodas (LED)
• LED mirksi raudonai: veikia tinkamai.
- Šviečia raudonas LED: jtampa nukrito žemiau 3,3 V.
B - Garsiakalbis
C – Veikimo režimas
D – Skambučio melodijos pasirinkimas
E – Skambučio melodijos garsumas
- Mažas
- Vidutinis
- Didelis
Montavimo: 2 pav.
-
Pridėtais varžtais pritvirtinkite durų skambučio gaubtą (apsaugą nuo lietaus) ant sienos.
-
Durų skambutis montuojamas 1 400–1 600 mm virš žemės.
-
Ísitikinkite, kad PIR jutiklis apsaugotas nuo tiesioginės saulės šviesos.
-
Prijunkite maitinimo šaltinį prie durų skambučio įvesties pagal schemą.
-
Varžu, esančiu apatinėje pusėje, pritvirtinkite durų skambutį pagal schemą.
Belaidžio durų skambučio susiejimas su belaidžio ryšio durų skambučiu: 3 pav.
- Nuspauskite ir 3 sekundes palaikykite mygtuką, kol išgirsite skambėjimą.
- Tada nuspauskite belaidžio ryšio durų skambučio skambėjimo mygtuką. Įrenginys skleis garsą ir švies mėlynai – tai reiškia, kad susiejimas sėkmingas.
Belaidžio durų skambučio atsiejimas nuo belaidžio ryšio durų skambučio:
- Nuspauskite ir 5 sekundes palaikykite -mygtuką, kol išgirsite dvigubą skambėjimą.
- lrenginiai dabar yra atsieti.
Sistemos prijungimas: 4 pav.
Jrenginys turi tik bevoltį kontaktą elektriniam durų užraktui valdyti. Todėl, kad jrenginys tinkamai veiktų, jam reikalingas išorinis maitinimo šaltinis.
„EMOS GoSmart“ programėlės įdiegimas: 5 pav.
Ši programėlė skirta „Android“ ir „iOS“ ir ją galima atsi-siųsti iš „Google play“ arba „App Store“.
Nuskenuokite atitinkamą QR kodą ir atsisiųskite programėlę.
Maršrutizatoriaus nustatymas: 6 pav.
Kamera palaiko tik 2,4 GHz belaidj ryšj (ne 5 GHz).
Mobilioji programèlè: „EMOS GoSmart“:
7a pav.
Atidarykite „EMOS GoSmart“ ir patvirtinkite privatumo politiką paliesdami „sutinku“.
7b pav.
Pasirinkite „užsiregistruoti“.
7c pav.
Iveskite galiojantj el. pašto adresą ir pasirinkite slaptažodj. Patvirtinkite privatumo politiką paliesdami „sutinku“.
Pasirinkite „prisijungti“.
8a pav.
Pasirinkite „pridèti prietaisą“.
8b pav.
Pasirinkite atitinkamą gaminio kategoriją.
8c pav.
Pasirinkite tinkamą gaminio tipą.
8d pav.
Prijunkite jrenginj prie maitinimo.
8e pav.
Iveskite belaidžio ryšio tinklo pavadinimą ir slaptažodj.
Patvirtinkite paliesdami „toliau“.
8g pav.
Jūsų įrenginio ekrane atsiras QR kodas.
Laikykite QR kodą priešais kameros lešj.
Patvirtinkite, kad išgirdote garsinį signalą, reiškiantį, jog susiejimas pavyko sėkmingai.
8h pav.
Jrenginys bus aptiktas automatiškai.
8i pav.
Irenginys rastas.
Patvirtinkite paliesdami „atlikta“.
Junglumas: belaidis ryšys 2,4 GHz IEEE 802,11 b/g/n
Dažnio juosta: 2,400–2,4835 GHz
Nemeskite kartu su buitinėmis atliekomis. Pristatykite j specialius rūšiuojamoms atliekoms skirtus surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų informaciją apie surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos medžiagos gali patekti į gruntinius vandenis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių sveikatai.
Aš, EMOS spol. s r.o. patvirtinu, kad radijo įrenginių tipas H4031 atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: http://www.emos.eu/download.
