H3019 - Domofon Emos - Bezpłatna instrukcja obsługi

Marka	Emos
Model	H3019
Typ produktu	Wideodomofon z klawiaturą numeryczną i czytnikiem RFID
Zasilanie	12 V DC
Oświetlenie podczerwone	Tak
Regulowany kąt widzenia	Tak, dzięki obrotowej podstawie
Maksymalna liczba kodów użytkownika	200 (komórki 000-199)
Zalecany typ kabla	FTP CAT.5/6 do 20 m, SYKFY 5×2×0,5 powyżej
Maksymalna odległość okablowania	Do 115 m (w zależności od przekroju kabla)
Tryb odblokowania	Kod numeryczny (6 cyfr) i chip RFID
Podświetlenie klawiatury	Regulowane: wyłączone, zawsze włączone, włączone w trybie pracy
Zawartość opakowania	Kamera, wspornik, obrotowa podstawa, chipy RFID, materiały instalacyjne, śrubokręt, instrukcja
Konserwacja	Przetrzeć wilgotną szmatką po odłączeniu
Bezpieczeństwo	Nie wyrzucać z odpadami domowymi; recykling w punktach zbiórki
Zgodność	Dyrektywa 2014/53/UE
Producent	EMOS spol. s r. o.

Często zadawane pytania - H3019 Emos

Jak uzyskać dostęp do menu programowania?

Wprowadź kod fabryczny 123456, a następnie naciśnij #. Usłyszysz dwa długie sygnały dźwiękowe.

Jak zmienić kod dostępu do menu programowania?

W menu naciśnij 0, a następnie #. Wprowadź nowy kod 6-cyfrowy i naciśnij #. Wyjdź, naciskając *.

Jak dodać kod odblokowujący?

W menu naciśnij 1, a następnie #. Wprowadź numer komórki (000-199), następnie kod 6-cyfrowy, potwierdź naciskając #. Powtórz dla innych kodów.

Jak usunąć kod odblokowujący?

W menu naciśnij 2, a następnie #. Wprowadź numer komórki (000-199) lub 99, aby usunąć wszystkie, a następnie naciśnij #.

Jak dodać chip RFID?

W menu naciśnij 3, a następnie #. Wprowadź numer komórki (000-199), a następnie przyłóż chip blisko czytnika IC. Długi sygnał potwierdza rejestrację.

Jak usunąć chip RFID?

W menu naciśnij 4, a następnie #. Wprowadź numer komórki (000-199) lub 99, aby usunąć wszystkie, a następnie naciśnij #.

Jak ustawić podświetlenie klawiatury?

W menu naciśnij 7, a następnie #. Wybierz 00 (wyłączone), 01 (zawsze włączone) lub 02 (włączone w trybie pracy), potwierdź naciskając #.

Co zrobić, jeśli obraz lub dźwięk są nieczytelne?

Sprawdź połączenia, podłączając urządzenie krótkim kablem. Dostosuj ustawienia jasności, kontrastu, kolorów i głośności.

Co zrobić, jeśli urządzenie dzwoni bez powodu?

Może to być spowodowane wilgocią w kamerze. Zdemontuj kamerę, dokładnie ją wysusz i nałóż lakier hydrofobowy na elektronikę.

Co zrobić, jeśli zamek się nie otwiera?

Sprawdź okablowanie i zmierz napięcie na zaciskach zamka. Wymaga 12 V. Jeśli napięcie jest niższe, użyj przewodu o większym przekroju.

INSTRUKCJA OBSŁUGI H3019 Emos

Zawartość opakowania:

Jednostka z kamera

Uchwyt

Nasadka do ustawiania kąta widzenia obiektywu

Chipy RFID

Material instalacyjny

Wkrętak

Instrukcja

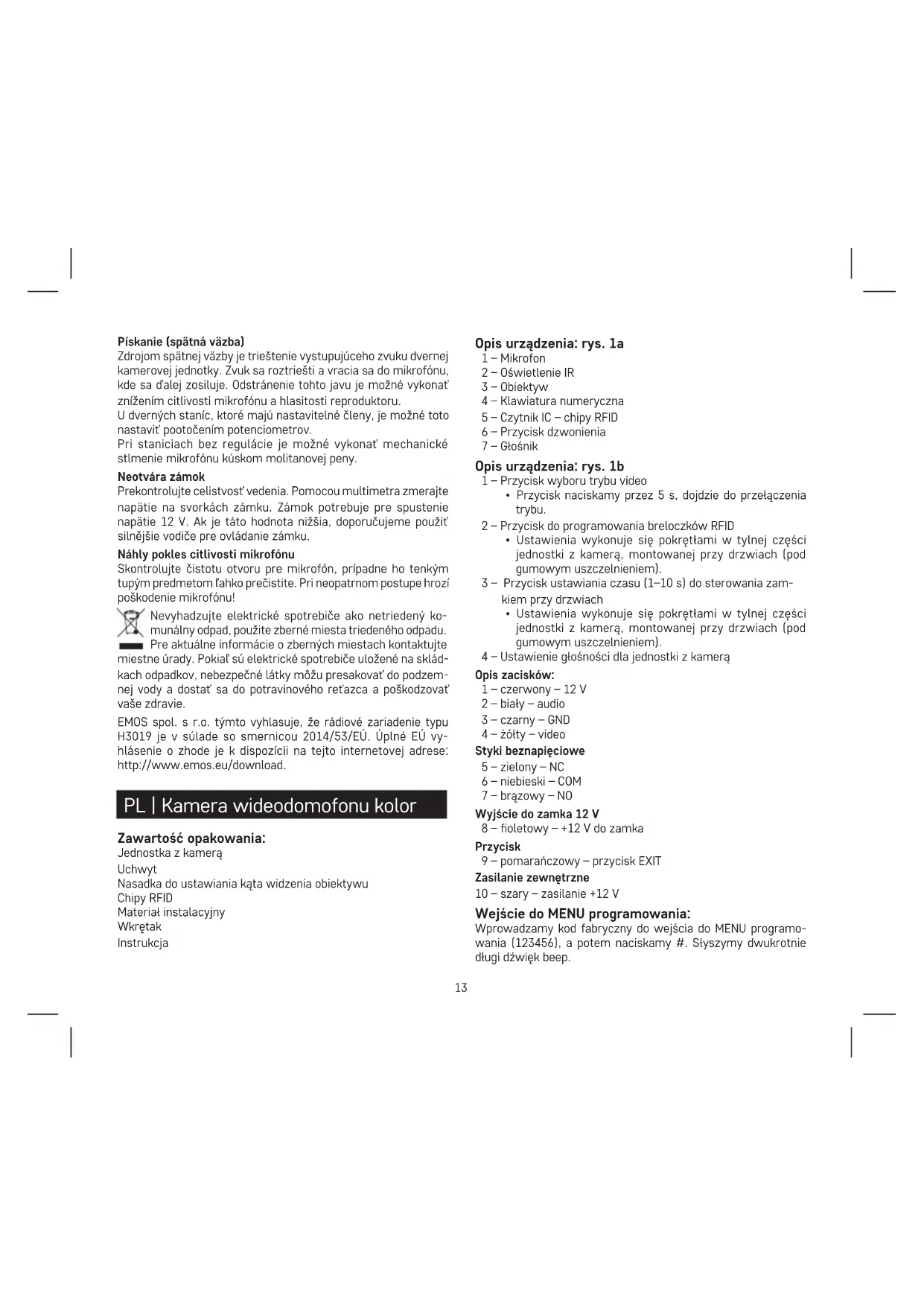

Opis urządzenia: rys. 1a

1 - Mikrofon

2 - Oświetlenie IR

3 - Obiektyw

4 – Klawiatura numeryczna

5 - Czytnik IC - chipy RFID

6 – Przycisk dzwonienia

7 - Głośnik

Opis urządzenia: rys. 1b

1 – Przycisk wyboru trybu video

- Przycisk naciskamy przez 5 s, dojdzie do przełączenia trybu.

2 – Przycisk do programowania breloczków RFID

- Ustawienia wykonuje się pokrętlami w tylnej części jednostki z kamerą, montowanej przy drzwiach (pod gumowym uszczelnieniem).

3 – Przycisk ustawiania czasu (1–10 s) do sterowania zamkiem przy drzwiach

- Ustawienia wykonuje się pokrętłami w tylnej części jednostki z kamerą, montowanej przy drzwiach (pod gumowym uszczelnieniem).

4 – Ustawienie głośności dla jednostki z kamerą

Opis zacisków:

1 - czerwony - 12 V

2 - biały - audio

3 - czarny - GND

4 - żółty - video

Styki beznapięciowe

5 - zielony - NC

6 - niebieski - COM

7 - brązowy - NO

Wyjście do zamka 12 V

8 - fioletowy - +12 V do zamka

Przycisk

9 – pomarańczowy – przycisk EXIT

Zasilanie zewnętrzne

10 - szary - zasilanie +12 V

Wejście do MENU programowania:

Wprowadzamy kod fabryczny do wejścia do MENU programowania (123456), a potem naciskamy #. Styszymy dwukrotnie długi dźwięk beep.

Zmiana kodu do wejścia do MENU programowania:

1. Naciskamy 0 i #. Ustyszymy jeden długi beep.
2. Zadajemy nowy, 6 cyfrowy kod i naciskamy #. Usłyszymy jeden długi beep.
3. Naciskamy *, aby wyjść z MENU programowania. Słyszymy dwukrotnie długi dźwięk beep.

Ustawienie kodu do otwierania:

1. Wprowadzamy kod do wejścia do MENU programowania (123456 albo już wybrany przez Ciebie). Styszymy dwukrotnie długi dźwięk beep.
2. Naciskamy 1 i # do wejścia do MENU do ustawienia hasta. Słyszymy jeden długi dźwięk beep.
3. Wprowadzamy 3 cyfrowy kod komórki (miejsca) od 000 do 199 i naciskamy #. Usłyszymy długi dźwięk beep.
4. Wprowadzamy 6 cyfrowy kod i naciskamy # do zapisania kodu do pamięci jednostki zainstalowanej przy drzwiach. Słyszymy jeden długi dźwięk beep, jako potwierdzenie. Jeżeli dana komórka (miejsce) już jest zajęte, usłyszysz dwa razy krótki beep i musisz powtórzyć procedurę.
5. Kody możesz kolejno dodawać po potwierdzeniu dźwiękowym (jeden długi beep) naciskając #. Następny kod zapisze się automatycznie w następnej komórze (miejscu).
6. Naciskamy dwa razy *, aby wyjść z MENU programowania. Usłyszysz dwukrotnie krótki dźwięk beep.

Kasowanie kodu do otwierania:

1. Wprowadzamy kod do wejścia do programowania MENU (123456 albo ju przez Ciebie wybrany). Słyszymy dwukrotnie długi dźwięk beep.
2. Naciskamy 2 i # do wejścia do trybu kasowania kodu. Słyszymy jeden długi dźwięk beep.
3. Wprowadzamy 3 cyfrowy kod komórki (miejsca) od 000 do 199, z której chcemy usunąć kod wprowadzamy # do skasowania kodu z tej komórki (miejsca). Słyszymy jeden długi dźwięk beep.
4. Jeżeli chcemy skasować wszystkie kody do otwierania, wprowadzamy 99 zamiast 3 cyfrowego kodu komórki (miejsca), a potem naciskamy # do skasowania wszystkich kodów do otwierania.

5. Kody możemy kolejno kasować po dźwięku potwierdzenia (jeden długi beep), naciskamy #. Następny kod będzie automatycznie usunięty z następnej komórki (miejsca).

6. Naciskamy dwa razy *, aby wyjść z trybu kasowania. Usłyszymy dwa razy krótki dźwięk beep.

Ustawienie kodu RFID:

1. Wprowadzamy kod do wejścia do MENU programowania (123456 albo już przez Ciebie wybrany). Słyszymy dwukrotnie dłuqi dźwięk beep.
2. Naciskamy 3 i # do wejścia do MENU do ustawienia hasta. Słyszymy jeden długi dźwięk beep.
3. Wprowadzamy 3 cyfrowy kod komórki (miejsca) od 000 do 199 i naciskamy #. Ustyszymy długi dźwięk beep.
4. Zbliżamy chip RFID do czytnika IC. Słyszymy jeden długi dźwięk beep przy poprawnym zapisaniu chipu. Jeżeli dany chip jest już zapisany w pamięci jednostki zainstalowanej przy drzwiach, to usłyszymy dwa razy krótki dźwięk beep.
5. Chipy można kolejno zbliżać do czytnika IC i będą one automatycznie zapisywane w kolejnych komórkach (miejscach).
6. Naciskamy dwa racy *, aby wyjść z MENU programowania. Usłyszymy dwa razy krótki dźwięk beep.

Kasowanie kodu RFID:

1. Wprowadzamy kod do wejścia do MENU programowania (123456 albo już przez Ciebie wybrany). Słyszymy dwukrotnie długi dźwięk beep.
2. Naciskamy 4 i # do wejścia do trybu kasowania kodu. Słyszymy jeden długi dźwięk beep.
3. Wprowadzamy 3 cyfrowy kod komórki (miejsca) od 000 do 199, z której kod chcemy usunąć i wprowadzamy # do skasowania kodu z tej komórki (miejsca). Styszymy jeden długi dźwięk beep.
4. Jeżeli chcemy skasować wszystkie kody do otwierania, wprowadzamy 99 zamiast 3 cyfrowego kodu komórki (miejsca), a potem naciskamy # do skasowania wszystkich kodów do otwierania.
5. Kody możemy kolejno kasować po dźwięku potwierdzenia (jeden długi beep), wtedy naciskamy #. Następny kod będzie automatycznie usunięty z następnej komórki (miejsca).
6. Naciskamy dwa razy *, aby wyjść z trybu kasowania. Usłyszymy dwa razy krótki dźwięk beep.

Ustawienie podświetlenia klawiatury numerycznej:

1. Wprowadzamy kod do wejścia do MENU programowania (123456 albo już wybrany przez Ciebie). Słyszymy dwukrotnie długi dźwięk beep.

2. Naciskamy 7 i # do wejścia do MENU programowania klawiatury. Słyszymy jeden długi dźwięk beep.

3. Wprowadzamy:

a. 00 – klawiatura trwale nie świeci
b. 01 – klawiatura świeci nieprzerwanie
c. 02 – klawiatura świeci tylko w trybie pracy, w innych sytuacjach klawisze nie są podświetlane

1. Naciskamy # do potwierdzenia swojego wyboru. Styszymy jeden długi dźwięk beep.

2. Naciskamy jeden raz *, aby wyjść z MENU programowania klawiatury. Słyszymy jeden krótki beep.

Instalacja

Sposób montażu jednostki z kamerą przy drzwiach (patrz rys. 2)

Wybieramy odpowiednie miejsce do montażu i przykręcamy ramkę montażową.

Przez otwór montażowy przeciągamy przewód doprowadzający i łączymy go z przewodami w jednostce z kamerą. Podłączoną jednostkę z kamerą, która ma być zamontowana przy drzwiach przykręcamy za pomocą wkrętów z kompletu do ramki montażowej.

Jednostka z kamerą przy drzwiach montowana natynkowo

Między ścianę i jednostkę z kamerą, która ma być zamontowana przy drzwiach nanosimy warstwę silikonu, który zapobiega wnikaniu wilgoci pod jednostkę z kamerą. Silikon powinien być naniesiony na górze i na ściankach bocznych. Od dołu musi być wolna przestrzeń umożliwiająca odpływ wilgotnego powietrza spod jednostki z kamerą, montowanej przy drzwiach.

Parametry instalacji przyłączeniowej

Do odległości 20 m zaleca się dobrej jakości przewód ekranowany FTP CAT.5 (optymalnie CAT.6). Ponad 20 m zalecamy przewód SYKFY 5 × 2 × 0,5 albo 10 × 2 × 0,5. Dla osiągnięcia większego przekroju żyły przewodu łączy się podwójnie i potrójnie.

Stosowane przekroje przewodów znajdują się w tabelce:

Średnica żyty przewodu (mm)	Odegłość (m)
0,50 20
0,65 50
0,80 70
1,00 115

W wykonaniu podstawowym nie jest konieczny przewód koncentryczny do przesyłania składowej video.

Zaleca się go dopiero przy odległościach przekraczających 100 m. Do długich instalacji w ziemi zaleca się kabel telekomunikacyjny kategorii TCEPKPFLE.

Podstawowa obsługa urządzenia

Aby zadzwonić i wyświetlić obraz w videotelefonie z jednostki z kamerą przy drzwiach, naciskamy przycisk na tej jednostce z kamerą przy drzwiach.

Dźwięk z zewnątrz również będzie przenoszony do monitora.

Konserwacja urządzenia

Panel nie wymaga specjalnej konserwacji. Zależnie od stopnia zanieczyszczenia, urządzenie wystarczy czasem przetrzeć wilgotną ściereczką.

Uwaga! Przed czyszczeniem urządzenie trzeba odłączyć od sieci zasilającej!

FAQ

Urządzenie nie ma czystego obrazu/dźwięku, nie dzwoni

Demontujemy monitor albo jednostkę z kamerą przy drzwiach i łączymy je krótkim przewodem, aby wykluczyć możliwość przerwy w instalacji w domu. Następnie kontrolujemy ustawienia parametrów obrazu i dźwięku (jasność, kontrast, kolor, głośność).

Obiektyw zaparowuje

Do tego zjawiska dochodzi przede wszystkim w chłodnej porze roku, kiedy na skutek różnicy temperatur pomiędzy murem, a jednostką przy drzwiach dochodzi do kondensacji pary wodnej. W przypadku kondensacji zalecamy dokładnie wysuszyć jednostkę z kamerą przy drzwiach oraz wprowadzić zmiany w instalacji.

Samoczynne dzwonienie

Samoczynne dzwonienie powoduje wilgoć przedostająca się do jednostki z kamerą przy drzwiach. Woda zwiera styki wyłącznika zamka i urządzenie zaczyna dzwonić.

Zalecamy zdemontować urządzenie, dokładnie wysuszyć jednostkę z kamerą przy drzwiach i jej wnętrze natrysnąć lakierem wypierającym wodę, który stosuje się w elektronice.

Piski (wzbudzenie, sprzężenie zwrotne)

Źródłem sprężenia zwrotnego są zakłócenia w dźwięku wyjściowym z jednostki z kamerą. Dźwięk rozprzestrzenia się i wraca do mikrofonu, skąd dalej jest wzmacniany. To zjawisko można usunąć zmniejszając czutość mikrofonu i siłę głosu głośnika.

W przypadku stacji montowanych przy drzwiach, które mają regulowane elementy da się to uzyskać przez dostrojenie potencjometrami.

W stacjach bez regulacji trzeba mechanicznie przysłonić mikrofon kawałkiem pianki molitanowej.

Zamek nie otwiera się

Kontrolujemy ciągłość instalacji. Za pomocą multimetru mierzymy napięcie na zaciskach zamka. Zamek do uruchomienia wymaga napięcia 12 V. Jeżeli ta wartość jest mniejsza, trzeba będzie zastosować grubsze przewody do sterowania zamka.

Nagły spadek czutości mikrofonu

Kontrolujemy czystość otworu do mikrofonu, ewentualnie lekko go udrażniamy cienkim, tępym przedmiotem. Przy nieostrożnym działaniu mikrofon może zostać uszkodzony!

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza.

Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

EMOS spol. s r.o. niniejszym oświadcza, że typ urządzenia radio- wego H3019 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.emos.eu/download.
